电机转子动平衡测试仪技术要求
电机转子动平衡测试仪技术要求
一、设备名称：微机控制硬支承动平衡机
二、概述：动平衡机可对规格内的转子进行动平衡检测，要广泛应用于电机、增压器、纺机及军工和教育等行业；要求具有效率高、操作简单、显示直观、人机对话等特点；电测系统采用工业控制计算机，17″TFT彩显，用汉字和图形显示平衡量的大小、相位及合格标志，先进的硬支承振动系统和变频驱动控制系统，来提高工作效率和可靠性，设备的使用寿命要求长,稳定性高。
五、主要电路部分要求
5.1电测部分
a．测控用计算机：选用工业控制计算机Windows系统操作界面，工控机配置:P4/512MB内存/80G硬盘/17″TFT彩屏/USB与标准接口/键盘鼠标/其于准配,或以上配置；
b．不平衡量显示：用图形和汉字同时显示不平衡量的大小和相
位及合格标志。
c．专用程序：自动量程、自动电路参数补偿、电气标准转子、
计算、标定、控制和故障自诊等。
d．自诊功能：能检测各工作单元是否异常
e．量检测：采用磁电式速度传感器（带机械放大）或其它更先进的检测技术
f．角度检测：采用光电开关或其它更先进的检测技术
g．操作提示：采用菜单中文提示操作,要体现友好人机界面
h．打印机：提供打印输出标准接口和USB打印接口
5.2电气控制部分：
a．电源：主电源：AC 380V±10% 三相/AC 220V±10% 单相b．操作方式：采用独立电柜，设置一启动按钮和停车控钮；
c．驱动控制：采用变频驱动控制，具有匀加速启动，恒速测量、
快速停车功能；
5.3机械部分：
a．支承系统：整体硬支承摆架，其上装有高度可调的滚动支承装置,适应宽范围要求；
b．在床身导轨上开有两条T型槽，一条供导向键用，另一条紧固摆架；或其它更合理的结构设计,使外观更有线条感\机械强度更强\操作更方便。
六、其它
6.1要求提供平衡机用配套的标准电源,提供调试用配套合格工件
6.2标准转子：每台按国家标准至少配备一套标准转子和对应砝码；
动平衡测量原理
动平衡测量原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
刚性转子的平衡条件及平衡校正 回转体的不平衡---回转体的惯性主轴与回转轴不相一致； 刚性转子的不平衡振动，是由于质量分布的不均衡，使转子上受到的所有离心惯性力的合力及所有惯性力偶矩之和不等于零引起的。 如果设法修正转子的质量分布，保证转子旋转时的惯性主轴和旋转轴相一致，转子重心偏移重新回到转轴中心上来，消除由于质量偏心而产生的离心惯性力和惯性力偶矩，使转子的惯性力系达到平衡校正或叫做动平衡试验。 动平衡试验机的组成及其工作原理 动平衡试验机是用来测量转子不平衡量的大小和相角位置的精密设备。一般由机座部套，左右支承架，圈带驱动装置，计算机显示系统，传感器限位支架，光电头等部套组成。 当刚性转子转动时，若转子存在不平衡质量，将产生惯性力，其水平分量将在左右两个支撑上分别产生振动，只要拾取左右两个支撑上的水平振动信号，经过一定的转换，就可以获得转子左右两个校正平面上应增加或减少的质量大小与相位。 在动平衡以前，必须首先解决两校正平面不平衡的相互影响是通过两个校正平面间距b，校正平面到左，右支承间距a, c,而a, b, c 几何参数可以很方便地由被平衡转子确定。 F1, F2: 左右支承上的动压力；P1, P2 : 左右校正平面上不平衡质量的离心力。m1, m2 : 左右校正平面上的不平衡量；a, c : 左右校正平面至支承间的距离 b : 左右校正平面之间距离；R1 R2: 左右校正平面的校正半径 ω：旋转角速度 单缸曲柄连杆机构惯性力测量方法 活塞的速度为 活塞的加速度为 我的论文中的对应表达式与以上两个式子不同： 测量系统机械结构 惯性力测量机的机械系统主要包括驱动机构、摆架。驱动机构通过联轴节带动曲轴达到额定测量转速。摆架支承测量曲柄连杆机构，使之在惯性力作用下产生振动。
回转体的动平衡实验实验指导书样本
回转体的动平衡实验 一、实验目的 1、掌握刚性转子动平衡的试验方法。 2、初步了解动平衡试验机的工作原理及操作 特点。 3、了解动平衡精度的基本概念。 二、实验设备及工具 1、 CYYQ—50TNC型电脑显示硬支承动平衡机 2、转子试件 3、橡皮泥, M6螺钉若干 4、电子天平( 精度0.01g) , 游标卡尺, 钢直尺 图 1 硬支承动平衡机三、 CYYQ—50TNC型硬支承动平衡机的结构与 工作原理 1、硬支承动平衡机的结构 该试验机是硬支承动平衡机, 实物如图1所示。 动平衡试验机是用来测量转子不平衡量的大小和相角位置的精密设备, 一 般由机座6、左右支承架4、圈带驱动装置2、计算机检测显示系统、传感 器5、限位支架3和光电头1等部件组成, 如图2所示。
图2 硬支承动平衡机结构示意图 1．光电头 2．圈带驱动装置 3．限位支架 4．支承架 5．传感器 6．机座 左右支承架是动平衡机的重要部件, 中间装有压电传感器, 此传感器在出厂前已严格调整好, 切不可自行打开或转动有关螺丝( 否则会严重影响检测质量) 。左右移动只需松开支承架下面与机座连接的两个紧固螺钉, 把左右支承架移到适当位置后再拧紧即可。支承架下面有一导向键, 保证两支架在移动后能互相平行, 支承架中部有升降调节螺丝, 可调节转子的左右高度, 使之达到水平。外侧有限位支架, 可防止转子在旋转时向左右窜动。 转子的平衡转速必须根据转子的外径及质量, 并考虑电机拖动功率及摆架动态承载能力来进行选择。本动平衡机采用变频器对电动机调频变速, 使工作速度控制自如。 2、 转子动平衡的力学条件 由于转子材料的不均匀、 制造的误差、 结构的不对称等诸因素导致转子存在不平衡质量。因此当转子旋转后就会产生离心惯性力, 它们组成一个空间力系, 使转子动不平衡。要使转子达到动平衡, 则必须满足空间力系的平衡条件 ?????==∑∑00M F 或 ?????==∑ ∑00B A M M ( 1)

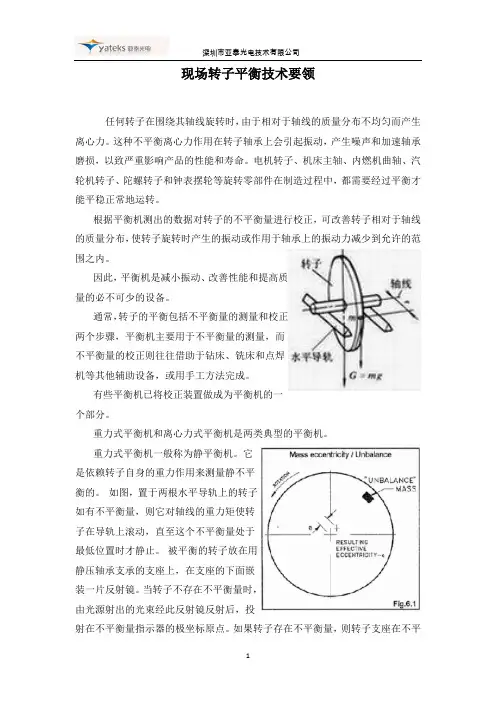

转子现场动平衡实验
实验一 转子现场动平衡实验 实验目的 通过本实验了解动平衡实验的基本方法 1. 实验原理 在实际工作过程中人们通常用单面加重三元作图法进行叶轮、转子等设备的现场动平衡，以消除过大的振动超差。这一方法的优点是设备简单——只需一块测振表。但缺点是作图分析的过程复杂，不易被掌握，而且容易出现错误。为此，我们在这里提出了一种简单易行的方法——单面现场动平衡的三点加重法。 假设在假设转子上有一不平衡量m ，所处角度为α，用分量m x 、m y 表示不平衡量。 m x =mcos α m y =msin α 为了确定不平衡量m 的大小和位置α，启动转子在工作转速下旋转，用测振设备在一固定点测试振动振速，设振速为V 0，则存在下列关系 式中Ｋ为比例系数 图42.1 三点加重法示意图 在P 1(α=0 )点加试重M ，启动转子到工作转速，测得振动振速V 1，有如下关系： 用同样的方式分别在P 2(α=120o )和P 3(α=240 o )点加试重M ，并测得振动值V 2 ，V 3， 有如下关系： 2 2V m m K y x =+ x ) (3P 1 2 2)(V m M m K y x =++222)2 3 ()21(V M m M m K y x =++- 322)2 3()21(V M m M m K y x =-+-
从以上三式推导可得： 从而可以进一步推得： 即由m x ，m y 计算不平衡质量m 和位置α。 2. 实验仪器和设备 1. 计算机 n 台 2. DRVI 快速可重组虚拟仪器平台 1套 3. 速度传感器（CD-21） 1套 4. 蓝津数据采集仪（DRDAQ-EPP2） 1台 5. 开关电源（DRDY-A ） 1套 6. 5芯-BNC 转接线 1条 7. 转子实验台（DRZZS-A ） 1 套 3. 实验步骤及内容 1. 转子动平衡实验结构如图4 2.2所示，将速度传感器通过配套的磁座吸附在转子实 验台底座上，然后通过一根带五芯航空插头-BNC 转接电缆和对应通道连接。图42.5是本实验的信号处理流程框图。 图42.2 转子动平衡实验结构示意图 2. 启动服务器，运行DRVI 主程序，点击DRVI 快捷工具条上的“联机注册”图标， 选择其中的“DRVI 采集仪主卡检测”进行服务器和数据采集仪之间的注册。在实验目录中选择“转子现场动平衡”实验。将参考的实验脚本文件读入DRVI 软件平台，如图42.3所示 3. 在转子实验台的配重盘上选取一个位置（比如贴反光纸的位置）作为初始位置（即 P 1点），然后用转子实验台附件中的螺钉，任意选取一个位置加上，作为不平衡重。 4. 启动转子/振动实验台到稳定转速，点击“数据采集开始”按钮，再点击“获取初 始振动数据”按钮，获取初始振动数据，然后停止运行转子实验台。 ) (3212 12/)(3/)3(23222 220212202322212V V MK m M MK V V m M V V V V K y x -= --=-++=) /(12 2x y y x m m tg a m m m -=+ =
实验二机构运动简图测绘
《机械设计基础》实验指导书课程编号：02106220、02106420、02107220、02106520 课程名称：机械设计基础（A）、机械设计基础（B）、机械设计基础（C） 注：1、实验01和10可合并在一起，分两个单元进行； 2、实验03和04应根据学时和专业方向从中选择一个。 实验一机构认识实验 一、实验目的 1.初步了解《机械原理》课程所研究的各种常用机构的结构、类型、特点及应用实例。 2.增强学生对机构与机器的感性认识。 二、实验内容 陈列室展示各种常用机构的模型，通过模型的动态展示，增强学生对机构与机器的感性认识。实验教师只作简单介绍，提出问题，供学生思考，学生通过观察，增加对常用机构的结构、类型、特点的理解，培养对课程理论学习和专业方向的兴趣。 三、实验设备和工具 机构陈列室机构展柜和各种机构模型。 四、实验原理
(一)对机器的认识：通过实物模型和机构的观察，学生可以认识到：机器是由一个机构或几个机构按照一定运动要求组合而成的。所以只要掌握各种机构的运动特性，再去研究任何机器的特性就不困难了。在机械原理中，运动副是以两构件的直接接触形式的可动联接及运动特征来命名的。如：高副、低副、转动副、移动副等。 (二)平面四杆机构：平面连杆机构中结构最简单，应用最广泛的是四杆机构，四杆机构分成三大类：即铰链四杆机构；单移动副机构；双移动副机构。 1.铰链四杆机构分为：曲柄摇杆机构、双曲柄机构、双摇杆机构，即根据两连架杆为曲柄，或摇杆来确定。 2.单移动副机构，它是以一个移动副代替铰链四杆机构中的一个转动副演化而成的。可分为：曲柄滑块机构，曲柄摇块机构、转动导杆机构及摆动导杆机构等。 3.双移动副机构是带有两个移动副的四杆机构，把它们倒置也可得到：曲柄移动导杆机构、双滑块机构及双转块机构。 (三)凸轮机构：凸轮机构常用于把主动构件的连续运动，转变为从动件严格地按照预定规律的运动。只要适当设计凸轮廓线，便可以使从动件获得任意的运动规律。由于凸轮机构结构简单、紧凑，因此广泛应用于各种机械，仪器及操纵控制装置中。 凸轮机构主要有三部分组成，即：凸轮(它有特定的廓线)、从动件(它由凸轮廓线控制着)及机架。 凸轮机构的类型较多，学生在参观这部分时应了解各种凸轮的特点和结构，找出其中的共同特点。 (四)齿轮机构：齿轮机构是现代机械中应用最广泛的一种传动机构。具有传动准确、可靠、运转平稳、承载能力大、体积小、效率高等优点，广泛应用于各种机器中。根据轮齿的形状齿轮分为：直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮及蜗轮、蜗杆。根据主、从动轮的两轴线相对位置，齿轮传动分为：平行轴传动、相交轴传动、交错轴传动三大类。 1．平行轴传动的类型有：外、内啮合直齿轮机构、斜齿圆柱齿轮机构、人字齿轮机构、齿轮齿条机构等。 2．相交轴传动的类型有圆锥齿轮机构，轮齿分布在一个截锥体上，两轴线夹角常为90°。 3．交错轴传动的类型有：螺旋齿轮机构、圆柱蜗轮蜗杆机构，弧面蜗轮蜗杆机构等。 在参观这部分时，学生应注意了解各种机构的传动特点，运动状况及应用范围等。 4．齿轮机构参数：齿轮基本参数有齿数z、模数m、分度圆压力角α、齿顶高系数h*a、顶隙系数c*等。 在参观这部分时学生们一定要知道，什么是渐开线?渐开线是如何形成的?什么是基圆、发生线? 并注意观察基圆、发生线、渐开线三者间关系，从而得出渐开线有什么性质?
机械动平衡
机械动平衡 一、实验目的 1.了解转子不平衡的危害。 2.巩固转子动平衡的理论知识。 3.掌握动平衡机的基本工作原理及动平衡机进行刚性转子动平衡的方法。 二、实验设备 实验设备为DPH－I型智能动平衡机，如图6-1所示，测试系统由计算机、数据采集器、高灵敏度有源压电力传感器和光电相位传感器等组成。当被测转子在部件上被拖动旋转后，由于转子的中心惯性主轴与其旋转轴线存在偏移而产生不平衡离心力，迫使支承做强迫震动，安装在左右两个硬支撑机架上的两个有源压电力传感器感受此力而发生机电换能，产生两路包含有不平衡信息的电信号输出到数据采集装置的两个信号输入端；与此同时，安装在转子上方的光电相位传感器产生与转子旋转同频同相的参考信号，通过数据采集器输入到计算机。 图 6-1 DPH－I型智能动平衡机结构简图 计算机通过采集器采集此三路信号，由虚拟仪器进行前置处理，跟踪滤波，幅度调整，相关处理，FFT变换，校正面之间的分离解算，最小二乘加权处理等。最终算出左右两面的不平衡量（g），校正角（°），以及实测转速（r/min）。 DPH－I型智能动平衡机有关内容简介见附录Ⅲ。 三、实验原理 由于转子结构不对称、材质不均匀或制造和安装不准确等原因，有可能会造成转子的质心偏离回转轴线。当其转动时，会产生离心惯性力。惯性力将在构件运动副中引起附加动压力，使机械效率、工作精度和可靠性下降，加速零件的损坏。当惯性力的大小和方向呈周期性变化时，机械将产生振动和噪音。因此，在高速、重载、精密机械中，为了消除或减少惯性力的不良影响，必须对转子进行平衡。 转子平衡问题可分为静平衡和动平衡两类。 对于轴向尺寸b 与径向尺寸D 的比值b/D ≤ 0.2，即轴向尺寸相对很小的回转构件（如砂轮、叶轮、飞轮等），常常可以认为不平衡质量近似的分布在同一回转平面内。因此只要在这个一回转面内加上或减去一定的质量，便可使转子达到静平衡。 当转子的b/D≥0.2（如电机转子、机床主轴等），或工作转速超过1000 r/min时，应考虑
转子动平衡
实验六转子动平衡 一、实验目的 1．巩固转子动平衡知识，加深转子动平衡概念的理解； 2．掌握刚性转子动平衡实验的原理及基本方法。 二、实验设备与工具 1．CS-DP-10型动平衡试验机； 2．试件（试验转子）； 3．天平； 4．平衡块（若干）及橡皮泥（少许）。 三、实验原理与方法 本实验采用的CS-DP-10型动平衡试验机的简图如图1所示。待平衡的试件1安放在框形摆架的支承滚轮上，摆架的左端与工字形板簧3固结，右端呈悬臂。电动机4通过皮带带动试件旋转，当试件有不平衡质量存在时，则产生的离心惯性力将使摆架绕工字形板簧做上下周期性的微幅振动，通过百分表5可观察振幅的大小。 1. 转子试件 2. 摆架 3. 工字形板簧 4. 电动机 5. 百分表 6. 补偿盘 7. 差速器 8. 蜗杆 图1 CS-DP-10型动平衡试验机简图 试件的不平衡质量的大小和相位可通过安装在摆架右端的测量系统获得。这个测量系统由补偿盘6和差速器7组成。差速器的左端为转动输入端（n1）通过柔性联轴器与试件联接，右端为输出端（n3）与补偿盘联接。 差速器由齿数和模数相同的三个圆锥齿轮和一个蜗轮（转臂H）组成。当转臂蜗轮不转动时：n3＝－n1，即补偿盘的转速n3与试件的转速n1大小相等转向相反；当通过手柄摇动蜗杆8从而带动蜗轮以n H转动时，可得出：n3＝2n H－n1，即n3≠－n1，所以摇动蜗杆可改变补偿盘与试件之间的相对角位移。
图2所示为动平衡机工作原理图，试件转动后不平衡质量产生的离心惯性力F =ω2mr，它可分解为垂直分力F y和水平分力F x，由于平衡机的工字形板簧在水平方向（绕y轴）的抗弯刚度很大，所以水平分力F x对摆架的振动影响很小，可忽略不计。而在垂直方向（绕x轴）的抗弯刚度小，因此在垂直分力产生的力矩M = F y·l =ω2mrlsinφ的作用下，摆架产生周期性上下振动。 图2 动平衡机工作原理图 由动平衡原理可知，任一转子上诸多不平衡质量，都可以用分别处于两个任选平面Ⅰ、Ⅱ内，回转半径分别为rⅠ、rⅡ，相位角分别为θⅠ、θⅡ，的两个不平衡质量来等效。只要这两个不平衡质量得到平衡，则该转子即达到动平衡。找出这两个不平衡质量并相应的加上平衡质量（或减去不平衡质量）就是本试验要解决的问题。 设试件在圆盘Ⅰ、Ⅱ各等效着一个不平衡质量mⅠ和mⅡ，对x轴产生的惯性力矩为： MⅠ=0 ；MⅡ=ω2mⅡrⅡlsin(θⅡ+ωt) 摆架振幅y大小与力矩MⅡ的最大值成正比：y∝ω2mⅡrⅡl ；而不平衡质量mⅠ产生的惯性力以及皮带对转子的作用力均通过x轴，所以不影响摆架的振动，因此可以分别平衡圆盘Ⅱ和圆盘Ⅰ。 本实验的基本方法是：首先，用补偿盘作为平衡平面，通过加平衡质量和利用差速器改变补偿盘与试件转子的相对角度，来平衡圆盘Ⅱ上的离心惯性力，从而实现摆架的平衡；然后，将补偿盘上的平衡质量转移到圆盘Ⅱ上，再实现转子的平衡。具体操作如下： 在补偿盘上带刻度的沟槽端部加一适当的质量，在试件旋转的状态下摇动蜗杆手柄使蜗轮转动（正转或反转），从而改变补偿盘与试件转子的相对角度，观察百分表振动使其达到最小，停止转动手柄。（摇动手柄要讲究方法：蜗杆安装在机架上，蜗轮安装在摆架上，两者之间有很大间隙。蜗杆转动一定角度后，稍微反转一下，脱离与蜗轮的接触，这样才能使摆架自由振动，这时观察振幅。通过间歇性地使蜗轮向前转动和观察振幅变化，最终可找到振幅最小的位置。）停机后在沟槽内再加一些平衡质量，再开机左右转动手柄，如振幅已很小（百分表摆动±1~2格）可认为摆架已达到平衡。亦可将最后加在沟槽内的平衡质量的位置沿半径方向作一定调整，来减小振幅。将最后调整到最小振幅的手柄位置保持不动，停机后用手转动试件使补偿盘上的平衡质量转到最高位置。由惯性力矩平衡条件可知，圆盘Ⅱ上的不平衡质量mⅡ必在圆盘Ⅱ的最低位置。再将补偿盘上的平衡质量m p'按力矩等效的原则转换为位于圆盘Ⅱ上最高位置的平衡质量m p，即可实现试件转子的平衡。根据等效条件有：
转子动平衡标准
平衡精度等级 考虑到技术的先进性和经济上的合理性，国际标准化组织(ISO)于1940年制定了世界公认的 ISO1940平衡等级，它将转子平衡等级分为11个级别，每个级别间以2.5倍为增量，从要求最高的G0.4到要求最低的G4000。单位为公克×毫米/公斤(gmm/kg)，代表不平衡对于转子轴心的偏心距离。如下表所示： G4000 具有单数个气缸的刚性安装的低速船用柴油机的曲轴驱动件 G1600 刚性安装的大型二冲程发动机的曲轴驱动件 G630 刚性安装的大型四冲程发动机的曲轴驱动件弹性安装的船用柴油机的曲轴驱动件 G250 刚性安装的高速四缸柴油机的曲轴驱动件 G100 六缸和多缸高速柴油机的曲轴传动件；汽车、货车和机车用的发动机整机 G40 汽车车轮、轮毂、车轮整体、传动轴，弹性安装的六缸和多缸高速四冲程发动机的曲轴驱动件 G16 特殊要求的驱动轴（螺旋桨、万向节传动轴）；粉碎机的零件；农业机械的零件；汽车发动机的个别零件；特殊要求的六缸和多缸发动机的曲轴驱动件 G6.3 商船、海轮的主涡轮机的齿轮；高速分离机的鼓轮；风扇；航空燃气涡轮机的转子部件；泵的叶轮；机床及一般机器零件；普通电机转子；特殊要求的发动机的个别零件 G2.5 燃气和蒸汽涡轮；机床驱动件；特殊要求的中型和大型电机转子；小电机转子；涡轮泵 G1 磁带录音机及电唱机、CD、DVD的驱动件；磨床驱动件；特殊要求的小型电枢 G0.4 精密磨床的主轴；电机转子；陀螺仪 在您选择平衡机之前，应该先确定转子的平衡等级。 举例：允许不平衡量的计算 允许不平衡量的计算公式为： (与JPARC一样的计算 gys)式中m per为允许不平衡量，单位是g； M代表转子的自身重量，单位是kg； G代表转子的平衡精度等级，单位是mm/s； r 代表转子的校正半径，单位是mm； n 代表转子的转速，单位是rpm。 举例如下： 如一个电机转子的平衡精度要求为G6.3级，转子的重量为0.2kg，转子的转速为1000rpm，校正半径20mm，则该转子的允许不平衡量为：
电机转子动平衡测试仪技术要求
电机转子动平衡测试仪技术要求 一、设备名称：微机控制硬支承动平衡机 二、概述：动平衡机可对规格内的转子进行动平衡检测，要广泛应用于电机、增压器、纺机及军工和教育等行业；要求具有效率高、操作简单、显示直观、人机对话等特点；电测系统采用工业控制计算机，17″TFT彩显，用汉字和图形显示平衡量的大小、相位及合格标志，先进的硬支承振动系统和变频驱动控制系统，来提高工作效率和可靠性，设备的使用寿命要求长,稳定性高。 五、主要电路部分要求 5.1电测部分 a．测控用计算机：选用工业控制计算机Windows系统操作界面，工控机配置:P4/512MB内存/80G硬盘/17″TFT彩屏/USB与标准接口/键盘鼠标/其于准配,或以上配置； b．不平衡量显示：用图形和汉字同时显示不平衡量的大小和相
位及合格标志。 c．专用程序：自动量程、自动电路参数补偿、电气标准转子、 计算、标定、控制和故障自诊等。 d．自诊功能：能检测各工作单元是否异常 e．量检测：采用磁电式速度传感器（带机械放大）或其它更先进的检测技术 f．角度检测：采用光电开关或其它更先进的检测技术 g．操作提示：采用菜单中文提示操作,要体现友好人机界面 h．打印机：提供打印输出标准接口和USB打印接口 5.2电气控制部分： a．电源：主电源：AC 380V±10% 三相/AC 220V±10% 单相b．操作方式：采用独立电柜，设置一启动按钮和停车控钮； c．驱动控制：采用变频驱动控制，具有匀加速启动，恒速测量、 快速停车功能； 5.3机械部分： a．支承系统：整体硬支承摆架，其上装有高度可调的滚动支承装置,适应宽范围要求； b．在床身导轨上开有两条T型槽，一条供导向键用，另一条紧固摆架；或其它更合理的结构设计,使外观更有线条感\机械强度更强\操作更方便。 六、其它 6.1要求提供平衡机用配套的标准电源,提供调试用配套合格工件 6.2标准转子：每台按国家标准至少配备一套标准转子和对应砝码；
动平衡实验.doc
实验八 零件设计专项能力训练 ——回转件的动平衡 一、实验目的 1． 熟悉运动平衡机的工作原理及转子动平衡的基本方法 2． 掌握用动平衡机测定回转件动平衡的实验方法。 二、设备和工具 简易动平衡试验机、药架天平。 三、原理和方法 T ?、 ? 内，回转半径分别为r o ?、r o ?的两个不平 G o ?、G o ?所产生，如图8-1所示。因 进行动平衡试验时，只需对G o ?、G o ?进 简易动平衡试验机可以分别测出上述 平衡重径积G o ?r o ?和 o ?r o ?的大小和方位，使回转件达到动平 图8-2是简易动平衡机的工作原理图。 图8-1 图8-2 如图所示，框架1经弹簧2与固定的底座3相联，它只能绕OX 轴线摆动，构成一个振动系统。框架上装有主轴4，由固定在底座上的电动机14通过带和带轮12驱动。主轴4上装有螺旋齿轮6，它与齿轮5齿数相等，并相互啮合，齿轮6可以沿主轴4移动。移动的距离和齿轮的轴向宽度相等，比齿轮5的节圆圆周要大，因此调节手轮18，使齿轮6从左端位置移到右端位置时，齿轮5及和它固定的轴9可以回转一周以上，借此调节φc ，φc 的大小由指针15指示。圆盘7固定在轴9上，通过调节手轮17可以使圆盘8沿轴向9上下移动，以调节两圆盘间的距离l c ，l c 由指针16指示。7、8两圆盘大小、重量完全相等，上面分别
装有一重量为G c的重块，其重心都与轴线相距r c，但相位差180°。 被平衡的回转件10架于两个滚动支承13上，通过挠性联轴器11由主轴4带动，因此回转件10与圆盘7、8转速相等，当选取T?和T?为平衡校正面后，回转件10的不平衡就可以看作平面T?和T?内向径为r o?和r o?的不平衡重量G o?和G o?所产生。平衡时可先令摆架的振摆轴线OX处于平面T?内（如图8-2所示）。当回转构件转动时，不平衡重量G o?的离心力P o?对轴线OX的力矩为零，不影响框架的振动，仅有G o?的离心力P o?对轴线OX形成的力矩M o，使框架发生振动，其大小为 M o＝P o??l?cosφ 这个力矩使整个框架产生振动。 为了测出T?面上的不平衡重量大小和相位，加上一个补偿重径积G c r c，使产生一个补偿力矩，即在圆盘7和8上各装上一个平衡重量G c。当电机工作时，带动主轴4并带动齿轮5、6，因而圆盘7、8也旋转，这时G c的离心力P c，就构成一个力偶矩M c，它也影响到框架绕OX轴的振摆，其大小为 M c＝P c?l c?cosφc 框架振动的合力矩为 M＝M o＝M c＝P o??l?cosφ－P c?l c?cosφc 如果合力为零，则框架静止不动。此时 M＝P o??l?cosφ－P c?l c?cosφc＝0 满足上式条件为 G o?r o?＝G c r c?l c／l（1） φo＝φc（2）在平衡机的补偿装置中G c、r c是已知的，试件的两平衡平面是预先选定的，因而两平衡平面间的距离l也是一定的，因此（1）式可以写成 G o?r o?＝A?l c（3）其中A＝G c?r c／l 为便于观察和提高测量精度，在框架上装有重块19，移动19，可改变整个振动系统的自振频率，使框架接近共振，即振幅放大。 通过调节手轮17和18，使框架静止不动，读出l c和φc的数值，由公式（3）即可计算出不平衡重量G o?的大小为 G o?＝A?l c?r o? 其相位可以这样确定，停车后，使指针15转到图8-2所示与OX轴垂直的虚线位置，此时G o?的位置就在平面T?内回转中心的铅直上方。 测量另一个平衡平面T?上的不平衡重径积，只需将试件调头，使平面T?通过OX轴，测量方法与上述相同。 四、实验步骤 1．在被平衡试件上机以前，先开动电机，调节手轮18，使圆盘8与7的重块G c产生的离心力在一直线上，这时力矩M c＝0，从主轴下的指针可看出框架是静止状态，此时标尺16所示的读数为l c的零点位置。 2．装上试件，试件的一端联轴节应与带轮接好，以免开动电机时发生冲击。 3．移动重块19以改变框架的自振频率，使框架接近共振状态，这时框架振幅放大，以提高平衡精度，调共振后锁紧。 4．先调节手轮17，即加一定的补偿力矩（将圆盘7、8分开一定距离），然后调节手轮18，即移动齿轮6，使齿轮5与圆盘7、8得到附加转动，当调节到框架振动的振幅最小时不平衡重量相位已找到。然后再调节手轮18，即调节l c，使框架最后振动消除，振动系统
《转子动平衡——原理、方法和标准》.pdf
技术讲课教案 主讲人：范经伟 技术职称（或技能等级）：高级工所在岗位：锅炉辅机点检员 讲课时间： 2011年 06月24日
培训题目：《转子动平衡——原理、方法和标准》 培训目的： 多种原因会引起转子某种程度的不平衡问题，分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量，动平衡就是确定不平衡转子重点的位置和大小的一门技术，然后在其相对应的位置处移去或添加一个相同大小的配重。 内容摘要： 动平衡前要确认的条件： 1.振动必须是因为动不平衡引起。并且要确认动不平衡力占 振动的主导。 2.转子可以启动和停止。 3.在转子上可以添加可去除重量。 培训教案： 第一章不平衡问题种类 为了以最少的启停次数，获得最佳的平衡效果，我们不仅要认识到动不平衡问题的类型（静不平衡、力偶不平衡、 动不平衡），而且还要知道转子的宽径比及转速决定了采 用单平面、双平面还是多平面进行动平衡操作。同时也要认识到转子是挠性的还是刚性的。
刚性转子与挠性转子 对于刚性转子，任何类型的不平衡问题都可以通过 任选的二个平面得以平衡。 对于挠性转子，当在一个转速下平衡好后，在另一 个转速下又会出现不平衡问题。当一个挠性转子首 先在低于它的70%第一监界转速下，在它的两端平 面内加配重平衡好后，这两个加好的配重将补偿掉 分布在整个转子上的不平衡质量，如果把这个转子 的转速提高到它的第一临界转速的70%以上，这个 转子由于位于转子中心处的不平衡质量所产生的离 心力的作用，而产生变形，如图10所示。由于转子的弯曲或变形，转子的重心会偏离转动中心线，而 产生新的不平衡问题，此时在新的转速下又有必要 在转子两端的平衡面内重新进行动平衡工作，而以 后当转子转速降下来后转子又会进入到不平衡状 态。为了能在一定的转速范围内，确保转子都能处 在平衡的工作状态下，唯一的解决办法是采用多平 面平衡法。 挠性转子平衡种类 1.如果转子只是在一个工作转速下运转，小量的变 形不会产生过快的磨损或影响产品的质量，那么
(推荐)动平衡标准
旋转设备动平衡标准 前面已经介绍过，对于旋转设备，约一半以上的故障都与不平衡有关。因此，了解设备的残余不平衡量允许值，即动平衡标准是非常有必要的。实际上，掌握设备动平衡的要求与规范也是设备状态监测与故障诊断人员的必备知识。 由德国工程师协会制订的 VDI-20260“旋转刚体平衡状态的评价”目前已被国际上广泛采纳．并作为国际标准化组织建议标准IS01940《转子刚体的平衡质量》。该标准建立了转子的最高转速与可接受的残余不平衡之间的关系，以及各种有代表性的转子与建议的质量不平衡等级之间的关系（见表24及图6）；介绍了质量不平衡等级G（等效于一个不受约束的转子所产生的eω），因为它可用来比较机器在不同速率运转时的物理性能。标准中的G值在数字上相当于以9500r/min运转的转子用μm来表示的偏心率e。转子的质量不平衡等级或不平衡可以用一台已校准的动平衡机进行评定。 表24平衡精度等级与刚性转子组的分组
①ω＝2πn /60，当ω以rad/s，n以r/min为单位时，则ω≈1/10。 ②对于具有两个校正平面的刚性转子，对于每个平面通常采用建议的残余不平衡量的1/2；此值适用于两个任意选定的平面。轴承处的不平衡状态可加以改善，对于圆盘形转子，所有的残余不平衡量建议在一个平面。 注：
1.低速柴油机通常是指活塞速度小于9m/s的机器，而高速柴油机则为活塞速度大于9m/s的 机器。 2.曲轴传动装置是一个组件．它包括曲轴、飞轮、离合器、带轮、振动阻尼器、连杆的旋转 部分等，因此，对于发动机，转子质量是指上述部件质量之和。 动平衡量等于1.5x平衡等级X棍体重量X棍子直径/设计车速 国标：10000X平衡等级X实际重量/半径/实际转速等于平衡重量 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
动平衡试验思考题参考答案
自己看个一遍再抄，挑着抄，之前都预习过，只要把数据整理下，然后思考题写上，再把实验遇到的困难与总结写下就可以了，4/4晚上我来收！ 第一题： 1、当试件作旋转运动的零部件时，例如各种传动轴、主轴、风机、水泵叶轮、刀具、电动机和汽轮机的转子等，统称为回转体。在理想的情况下回转体旋转与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。 2、转子动平衡和静平衡的区别： 1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。 2）动平衡：在转子两个及以上校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子动态时是在许用不平衡量的规定范围内，为动平衡又称双 面平衡。 3、转子平衡的选择与确定 1）如何选择转子的平衡方式，是一个关键问题。通常以试件的直径D与两校正面的距离b，即当D/b≥5时，试件只需做静平衡，相反，就必需做动平衡。 2）然而据使用要求，只要满足于转子平衡后用途需要的前提下，能做静平衡的，就不要做动平衡，能做动平衡的，则不要做静动平衡。原因很简单，静 平衡比动平衡容易做，省功、省力、省费用。 第二题： 主要原因是因为偏重太大会产生强大的离心惯性力..将在构件运动副中引起附加动压力,使机械效率,工作精度和可靠性下降,加速零件的损坏.当惯性力的大小和方向呈周期性变化时,机械将产生振动和噪音.因此,特别是在高速,重载,精密机械中,,必须对转子进行平衡以尽可能减少偏重... 第三题： 造成转子不平衡的因素很多，例如：转子材质的不均匀性，联轴器的不平衡、键槽不对称，转子加工误差，转子在运动过程中产生的腐蚀、磨损及热变形等。
转子动平衡实验报告
转子动平衡实验报告 实验目的 1.巩固转子动平衡知识，加深转子动平衡概念的理解。 2.掌握刚性转子动平衡实验的原理及基本方法。 3.了解动平衡试验机的组成、工作原理，通过参数化和可视化的方法，观察转子动平衡虚拟实验的平衡效果。 二实验设备及工具 DPI—I型智能动平衡机结构如图一所示。测试系统由计算机， 数据采集器、高灵敏度有源压电传感器和光电相位传感器等组成。
三实验记录及结果 四思考题 1转子（试件）在什么情况下作静平衡？什么情况下作动平衡? 答：定义 1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余 不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。 2）动平衡：在转子两个校正面上同时进行校正平衡，校正后的 剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。 转子平衡的选择与确定如何选择转子的平衡方式，是一个关键问题。其选择有这样一个 原则：只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。
2作往复运动或平面运动的构件，能否用动平衡试验机将其不平衡惯性力平衡？为什么? 可以用动平衡试验机将其不平衡惯性力平衡 五收获和体会 做实验时虽然理论基础但同需要团队合作，操作时精度也需要很准确，即使只差1g也会对结果产生很大的影响
