输入过欠压保护电路原理图如下所示
输入过欠压保护电路原理图如下所示：
1、原理图：
2、工作原理：
AC输入和DC输入的开关电源的输入过欠压保护原理大致相同。保护电路的取样电压均来自输入滤波后的电压。取样电压分为两路，一路经R1、R2、R3、R4分压后输入比较器3脚，如取样电压高于2脚基准电压，比较器1脚输出高电平去控制主控制器使其关断，电源无输出。另一路经R7、R8、R9、R10分压后输入比较器6脚，如取样电压低于5脚基准电压，比较器7脚输出高电平去控制主控制器使其关断，电源无输出。
过电压、欠电压报警保护器的设计
内蒙古师范大学计算机与信息工程学院《低频电子线路》课程设计报告
过电压、欠电压报警保护器的设计 计算机与信息工程学院 2011级通信工程班宋永强 20111106095 指导老师张鹏举讲师 摘要本文介绍了将220V交流电经过降压、整流、滤波，稳压后，为LM324比较器提供12V电压和上下限电压，设计过压和欠压报警保护电路，通过对继电器的作用来切断电压来防止对用电器的损坏。 关键词直流稳压；过压；欠压；三极管；继电器 1设计任务及主要技术指标和要求 （1）第一部分直流稳压源电路是：将220V交流经变压、整流、滤波、通过变压器、整流管、电容得到直流源；要求带负载能力强，稳定性好。[1] （2）第二部分为电压比较电路：经过第一部分的电路作用，为比较器提供比较电压。当过电压和欠电压是，经过比较器，会产生高电平。72LS32会输出高电平。 （3）第三部分过电压欠电压报警保护电路是：通过滑动变阻器的调节，调出电压范围的临界情况，当超过或不足这个范围时报警，同时断开交流通路。 2 引言 电子设备已经是我们生活不可缺少的一部分，用电安全问题应特别关注。当某种原因使电网电压突然升高时，会使正在运行的冰箱、洗衣机、电视机、音响、电脑等家用电器遭受不同程度的损坏，严重时还会因此而发生火灾，造成很大的经济损失。同样，当某种原因是电网电压突然降低时，也会使用电器出现非正常现象。设计一个报警保护电器就必不可少了，这种保护装置可以保障用电器的正常工作。 3 工作原理 我们的设计电路主要由三部分组成。第一部分是直流稳压源的设计，其工作原理是将220V交流经变压、整流、滤波后得到直流源。第二部分是稳压电压比较电路的设计，由直流稳压源产生上下限电压用一片LM324实现电压比较功能。第三部分是过压和欠压电路保护设计，其工作原理是当电压的波动超过电路预先设定的范围时，电路会自动断开外接电源，同时报警，以保护后继电路。
电源过压欠压保护电路课设报告
交流电源过压、欠压保护电路 一、设计任务 a）设计说明 某些用电设备对输入电压有一定的要求，电网正常工作时，用电设备接通电源，电网电压波动超过正负10%时，自动切断电源，停止工作。 设计要求 1）要求利用实验台和所学过的模拟电子技术的知识，实际该装置。 2）输入市电。 3）使用运算放大器构成比较器。 4）电源工作正常，绿色发光二极管亮，电源过压、欠压，红色发光二极管亮。 二、设计要求 1.根据设计指标要求进行预设计，确定电路形式估算元件参数并选择元器件。 2.进行指标核算，根据设计的电路利用理论公式，核算有关指标能否达到设计要求。
3.按时提交课程设计报告，画出设计电路图，交一份A3图纸，完成相应答辩。 三、参考书籍 《模拟电子技术基础》（第四版）童诗白，华成英高等教育出版社 2006； 《电工电子实验与课程设计指导》朱小龙，梁秀荣中国矿业大学出版社 2013； 《电子技术实验与课程设计》毕满青机械工业出版社2006； 《Multisim 10 虚拟仿真和业余制版使用技术》黄培根电子工业出版社 2008. 目录
一、前言 (4) 二、方案论证 (5) 三、电路工作原理及说明 (6) 3.1整流滤波电路 (6) 3.2比较器电路 (8) 3.3执行电路 (11) 四、电路仿真 (12) 五、设计心得 (14) 附录一 (17) 附录二 (18) 参考文献 (19)
一、前言 随着微控技术的日益完善和发展，在工业控制中，用电设备通常工作至三相电源中，而很多用电设备在使用中对相应提供的工作电源有着较高的要求。但通常电网产生的电压偏高(是指给定的瞬间设备端电压U与设备额定电压Un之差)，以及大功率电动机的起动，电焊机的工作，特别是大型电弧炉和大型轧钢机冲击性负荷的工作，均会引起负荷的急剧变动，使电网电压损耗随之产生相应变动，从而使用户公共供电点的电压出现波动现象。而上述情况所造成的电压波动，又会给用电设备造成不应有的过压、欠压现象。如长时间供给用电设备，则会极大的损坏用电设备。所以在用电设备使用中，会加入相应的保护电路，以保证用电设备在正常的供电状态下使用。当供电线路出现过、欠压时，保护电路进行有效保护，从而确保用电设备安全正常运行。
过电压保护电路汇总
新疆大学 课程设计报告 所属院系：科学技术学院 专业：电气工程及其自动化 课程名称：电子技术基础上 设计题目：过电压保护电路设计 班级：电气14-1 学生姓名：庞浩 学生学号：20142450007 指导老师: 常翠宁 完成日期：2016. 6. 30
1．双向二极管限幅电路
图2 经典过电压保护电路 经典过电压保护电路虽然有许多优点，但是由于Multisim 12.0中无法找到元件 MAX6495,无法进行仿真，所以不选用该方案。 3．智能家电过电压保护电路 电路原理：该装置工作原理见图，电容器C1将220V 交流市电降压限流后，由二极管1D V 、 2D V 整流，电容器2C 担任滤波，得到12V 左右的直流电压。当电网电压正常时， 稳压二极管VDW 不能被击穿导通，此时三极管VT 处于截止状态，双向可控硅VS 受到电压触发面导通，插在插座XS 中的家电通电工作。（图3） 图3 智能家电过压保护电路 如果电网电压突然升高，超过250V ，此时在RP 中点的电压就导致VDW 击穿导通，VDW 导通后，又使得三极管VT 导通，VT 导通后，其集电极—发射极的压降很小，不足以触发VS ，又导致VS 截止，因此插座XS 中的家电断电停止工作，因而起到了保护的目的。一旦电网电压下降，VT 又截止，VT 的集电极电位升高，又触发VS 导通，家电得电继续工作。 R 电阻5.1K1，RP 电位器15K 选用多圈精密电位器1，C1金属化纸介电容0.47uF 耐压≥400V1，C2电解电容100uF/25V1，1D V 、 2D V 整流二极管IN40072，VDW 稳压二极管 12V 的2CW121，VT 晶体三极管3DA87C 、3DG12等1，VS 双向可控硅6—10A 耐压≥600V1，CZ 电源插座10A 250V1 该装置的调试十分简单，当电网电压为220V 时，调整RP ，使VDW 不击穿，当电压升高至250V ，VT 饱和导通即可，调试时用一调压变压器来模拟市电的变化更方便。 优点：能够保护家用电器避免高电压的冲击带来的伤害，、 缺点：需要购买二极管，NPN 型BJT 以及双向可控硅VS ，不太经济。
过欠电压保护电路设计
电子技术课程设计 课程名称：过欠电压保护提示电路院系：电气与信息工程学院 专业班级：自动化09101 班 学生姓名：曾凡林 学生学号： 200916010111 指导教师：潘湘高 完成时间：2011.6.4 报告成绩：
摘要 当异动的电网电压高于或低于用电设备的正常工作电压范围时，过、欠压报警装置能自动切断用电设备的电源，从而起到保护用电设备的作用。当电网电压恢复到正常范围内后，经过过、欠压报警装置电路的延迟，将自动恢复电网电压对用电设备的供电，保证了用电设备正常安全地运行。当电网交流电压≥250V或≤180V时，经3～4秒后本装置将切断用电设备的交流供电。在电网交流电压恢复正常后，经本装置延迟3～5分钟后恢复用电设备的交流供电。 ABSTRACT When the voltage changes of the electrical equipment above or below the normal operating voltage range, too, under-voltage alarm device to automatically cut the power consumption of equipment in order to play a role in the protection of electrical equipment. When the grid voltage back to the normal range after, and under-voltage alarm circuit of the delay in the resumption of the automatic voltage power supply to electrical equipment to ensure the safety of electrical equipment to run normal. When the power grid or ≥ 250V AC voltage ≤ 180V when, after 3 to 4 seconds after the device to cut off the exchange of electricity supply equipment, while using light-emitting LED warning. AC voltage in the grid back to normal after delays in the device 3 to 5 minutes after the resumption of exchange of electricity supply equipment.
过欠压保护继电器
过欠压保护继电器采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。 过欠压保护继电器（又称三相电源监视器、相序保护器、过欠压保护器等）主要用于交流 380V（400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提
复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。断 电后故障锁存功能。 JL-410过欠压保护继电器功能选型 过欠压保护继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。 ●表示具有该功能 ○表示不具有该功能 过欠压保护继电器不同电压等级的产品选型 产品选型举例 1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护）， 使用于380V 电压，那所选择的过欠压保护继电器产品型号，应该为JL-410。 2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的过欠压保护继电器 产品型号应该为JL-411-60。 JL-410过欠压保护继电器功能描述： 1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作 方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到小于设定值10V 以上时，保护器 自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作 方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到大于设定值10V 以上时，保护器 自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门 限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。当电网电压三相不平衡度恢复 到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护 功能。 三相电压不平衡度计算公式： A ——电压不平衡度 max U ——三相线电压中最大线电压值 % 100max min max ?-=U U U A
过压欠压保护电路[1]
设计性实验：交流电源过压、欠压保护电路 一、实验目的 1、学习使用运算放大器构成比较器。 2、学习元件的选择及用万用表检测电子器件。 3、学会电路调试技术。 二、实验设备与器件 1、函数信号发生器 2、双踪示波器 3、交流毫伏表 4、数字万用表 5、元件自选 三、设计要求 a) 设计说明 某些用电设备对输入电压有一定的要求，电网工作正常时，用电设备接通电源，电网电压波动超过正负10%时，自动切断电源，停止工作。 b)设计要求 1）要求利用实验台和所学过的模拟电子技术的知识，实际该装置。 2）输入市电。 3）使用运算放大器构成比较器。 4）电源工作正常，绿色发光二极管亮，电源过压、欠压，红色发光二极管亮。 四、设计提示 实验的原理框图如图1所示。市电经整流滤波后加入比较器电路，电网电压在正常范围时，执行电路将常开触点J闭合，用电设备通电；当电网电压波动超过正负10％时，触点Ｊ断开。切断电源，用电设备停止工作。 图1 交流电源过压、欠压保护电路原理框图 利用实验装置似的交流变压输出的14、16、18V端点模拟电网电压的变化。用
16V模拟电网电压工作在正常范围，用14V和18V模拟电网电压波动超出正负10％状态。 参考电路 参考电路如图2所示。图中VO点电位与输入的电网电压有关，其整流滤波后的VO与两个直流参考电压VH（高）及VL（低）在两个比较器A、B中进行比较，比较器输出电压VA、VB经二极管D5、D6组成的与门判别电路给晶体管放大电路，驱动执行电路工作，（图中右侧驱动电路部分模拟供电情况）。 图2 交流电源过压、欠压保护电路原理线路 ●电路的调试：①首先将741运放调零。 ②将整流滤波电路的K点接交流变压输出16V，调RP3使VO为4V左右， 代表正常电压范围。 ③调RP2略高于VO值（不能高于K点接交流变压输出18V时VO值）。 ④调RP1略低于VO值（不能低于K点接交流变压输出14V时VO值）。 ⑤测试VA、VB为高电平输出。⑥ K在14V时VB为低电位、VA不变。 ⑦ K在18V时VA为低电位、VB不变。 ⑧观察模拟供电情况，K点接交流变压输出16V时，绿灯亮，K点接交流 变压输出14V或18V时，红灯亮。 五、实验报告 １、独立设计、组装、调试交流电源过压、欠压保护电路。 ２、写出实验的心得、体会。
(完整)过压保护原理
(完整)过压保护原理 编辑整理： 尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)过压保护原理）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)过压保护原理的全部内容。
过压保护原理 Joachim Schimanski 工程师著 要保护电气和电子系统重要的是在电磁兼容性保护区内设置一套包容 全部有源导线在内的完整的电位补偿系统。过压保护装置中放电器元件的 物理特性在实际应用中既有优点，亦有缺点，因此采用多和元件组合的保 护电路运用得更为广泛。 近年来使用人员和保险公司要求在电气和电子设备中安装过压放电器 和雷击电流放电器的呼声越来越强烈，其原因是由过电压造成的损失越来 越多，而一代接一代的电器和设备却越来越敏感。根据这种市场需求， 在过去七到十年间有许多公司加强了对过压保护的研究,因而有大量过压 保护产品系列的问世。但是能满足包括从具有当代技术水平的能传导10 ／350us脉冲电流的雷击电流放电器;用于二次配电的可插式过压放电器；电器电源保护装置直到电源滤波器所有技术要求的产品系列却是极为少见的。同样这种产品系列应该包括用于所有电路，即除电源外，还应包括 用于测量、控制、调节技术电路和电子数据处理传输电路以及适用于无线 和有线通讯的放电器,以便客户使用。简单而草率地把放电器装在各种线 路中并不意味着最优的过压保护。只有正确安装才能使放电器达到预期效果。 电位补偿系统放电器正常发挥效用的前提是将过压而引起的电流以 最短的途径通过电位补偿系统接地。因此，建立一个合格的电位补偿系统 至关重要。在安装电位补偿系统时，应使相互间必须进行信息交换的电路 和电子设备与电位补偿系统的导线连接保持最短距离。根据感应定理， 电感量越大，瞬变电流在电路中产生的电压越高;U=L·di/dt 电感量主要 和导线长度有关，而和导线截面关系不大，因此,应使导线尽可能的短。 多条导线的并联连接可显著地降低电位补偿系统的电感量.为了将这两条 付诸实践，理论上可以把应与电位补偿装置连在一起的所有电路和设备连 在同一块金属板上.基于金属板的构想在补装电位补偿系统时可采用线状、星状或网状结构。设计新的设备时原则上应只采用网状电位补偿装置。 将有源线路引入电位补偿装置瞬变电压或瞬变电流意味着其存在时间仅 为微秒或毫微秒。 过压保护的基本原理是，在瞬态过电压存在的极短时间内，在被保护 区域内的所有导电部件之间建立起一个等电位。这种导电部件也包括电路
线路保护介绍
保护配置 基本配置 系统差异 接地系统和不接地系统的差异 分相保护和不分相保护的差异：不一致、单跳、单重 电压的差异：电容电流和末端过电压、网架中心和重要程度 功能介绍 距离保护： 距离元件采用比相式姆欧继电器，即由工作电压Uop 与极化电压Up 构成比相方程。 比相式距离继电器的通用动作方程为：0 09090<<-P OP U U Arg 式中：工作电压 OP set U U I Z =-?，极化电压1P U U =-。 对接地距离继电器，工作电压为： ()set OP Z I K I U U ??+-=ΦΦΦ03 对相间距离继电器，工作电压为： set OP Z I U U ?-=ΦΦΦΦΦΦ 装置中三段式接地与相间距离继电器，在正序极化电压较高时由正序电压极化否则进入三相低压程序，此时采用记忆正序电压作为极化电压。 采用非记忆的正序电压作为极化电压，故障期间，正序电压主要由健全相电压形成，正
序电压同故障前保持一致，继电器具有很好的方向性。 距离保护正方向故障动作特性 应用于较短输电线路时，为了提高抗过渡电阻能力，极化电压中使用了接地距离偏移角如图中所示θ1，该定值可以由用户整定为0°, 15° 或 30°。接地距离偏移角会使动作特性圆向第一象限移动。 虽然这可提高测量过渡电阻的能力，在高阻接地故障条件下保证很好的动作性能，但是如果在线路对侧存在助增电源的情况下，对于经过渡电阻接地的故障可能会出现超越现象。为了防止超越，通常距离保护Ⅰ、Ⅱ段和零序电抗元件配合使用。 零序电抗 工作电压： ()s e t OP Z I K I U U ??+-=ΦΦΦ03 极化电压： D P Z I U ?-=Φ0，式中D Z 为模拟阻抗，幅值为1，角度为78°。 比相方程为 ()0 00090390
开关电源保护电路实例详细分析
开关电源保护电路实例详细分析 输入欠压保护电路 1、输入欠压保护电路一 概述（电路类别、实现主要功能描述）： 该电路属于输入欠压电路，当输入电压低于保护电压时拉低控制芯片的供电Vcc，从而关闭输出。 电路组成（原理图）： 工作原理分析(主要功能、性能指标及实现原理): 当电源输入电压高于欠压保护设定点时，A点电压高于U4的Vref，U4导通，B点电压为低电平，Q4导通，Vcc供电正常；当输入电压低于保护电压时，A点电压低于U4的Vref，U4截止，B点电压为高电平，Q4截止，从而Vcc没有电压，此时Vref也为低电平，当输入电压逐渐升高时，A点电压也逐渐升高，当高于U4的Vref，模块又正常工作。R4可以设定欠压保护点的回差。 电路的优缺点 该电路的优点：电路简单，保护点精确 缺点：成本较高。 应用的注意事项： 使用时注意R1，R2的取值，有时候需要两个电阻并联才能得到需要的保护点。还需要注意R1，R2的温度系数，否则高低温时，欠压保护点相差较大。 2、输入欠压保护电路二 概述（电路类别、实现主要功能描述）： 输入欠压保护电路。当输入电压低于设定欠压值时，关闭输出；当输入电压升高到设定恢复值时，输出自动恢复正常。

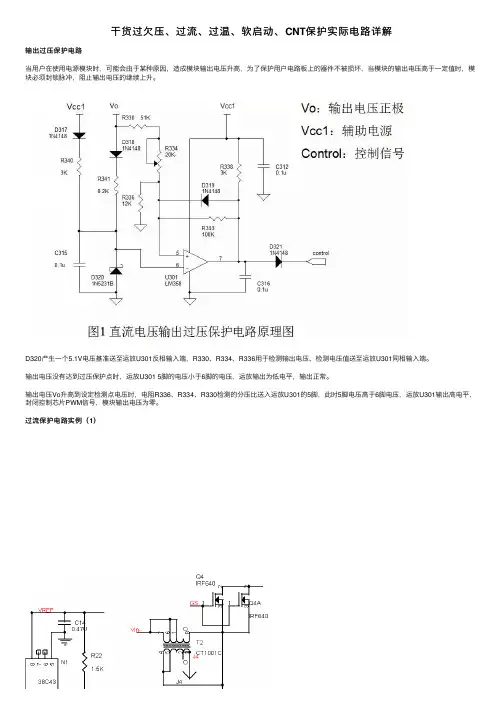

电路组成（原理图）： 工作原理分析(主要功能、性能指标及实现原理): 输入电压在正常工作范围内时， Va大于VD4的稳压值，VT4导通，Vb为0电位，VT5截止，此时保护电路不起作用；当输入电压低于设定欠压值时，Va小于VD4的稳压值，VT4截止，Vb为高电位，VT5导通，将COMP（芯片的1脚）拉到0电位，芯片关闭输出，从而实现了欠压保护功能。 R21、VT6、R23组成欠压关断、恢复时的回差电路。当欠压关断时,VT6导通，将R21与R2并联， ；恢复时，VT6截止，， 回差电压即为(Vin’-Vin)。 电路的优缺点 优点：电路形式简单，成本较低。 缺点：因稳压管VD4批次间稳压值的差异，导致欠压保护点上下浮动，大批量生产时需经常调试相关参数。 应用的注意事项： VD4应该选温度系数较好的稳压管，需调试的元件如R2应考虑多个并联以方便调试 输出过压保护电路 1、输出过压保护电路一 概述（电路类别、实现主要功能描述）： 输出过压保护电路。当有高于正常输出电压范围的外加电压加到输出端或电路本身故障（开环或其他）导致输出电压高于稳压值时，此电路会将输出电压钳位在设定值。 电路组成（原理图）：
