小型局域网设计方案(40台电脑)
小型局域网设计方案
班级：
专业：
姓名：
指导老师：
某单位局域网设计方案
一、设计任务
为某一个单位设计一小型局域网，该单位一幢楼有四层，每层楼安装有10台电脑上网。
二、硬件需求
5台24口交换机，1台路由器，1台防火墙，网线，电源插座等。
三、方案设计
按组网规划，规划网络要规划到未来的三到五年，按该单位的需要，在未来的三至五年里，单位的电脑基本维持在50台左右。由于这是一个小型局域网，电脑分布在四层楼，且每一层的分布比较散，所以选择星型网络最好。
硬件配置步骤：
1、第一层楼安装1台防火墙、1台路由器、2台交换机(1台接入10台电脑，1台作为汇聚交换机)；
2、然后分别在第二层、第三层、第四层再安装1台交换机；
3、第一层楼的10台电脑接入到1台交换机，第二层楼的10台电脑接入到交换机，第三层楼的10台电脑接入到交换机，第四层楼的10台电脑接入到交换机；
4、将第一层、第二层、第三层、第四层的交换机汇接到第一层楼的汇聚交换机上；
5、再将第一层楼的汇聚交换机连接至路由器，路由器连接至防火墙，防火墙与外网连接，实现互联网上网。
软件配置（IP地址规划）：
单位内部使用私用的C类地址192.168.1.0来划分子网和分配地址，按照以下步骤对第一层路由器、每层楼的电脑进行IP地址设置。
1、第一层路由器：
IP地址：192.168.1.100；子网掩码：255.255.255.0；网关：192.168.1.1。
2、第一层楼电脑：
IP地址段：192.168.1.11至192.168.1.20；子网掩码：255.255.255.0；网关：192.168.1.1；地址数：10个。
3、第二层楼电脑：
IP地址段：192.168.1.21至192.168.1.30；子网掩码：255.255.255.0；网关：192.168.1.1；地址数：10个。
4、第三层楼电脑：
IP地址段：192.168.1.31至192.168.1.40；子网掩码：255.255.255.0；网关：192.168.1.1；地址数：10个。
5、第四层楼电脑：
IP地址段：192.168.1.41至192.168.1.50；子网掩码：255.255.255.0；网关：192.168.1.1；地址数：10个。

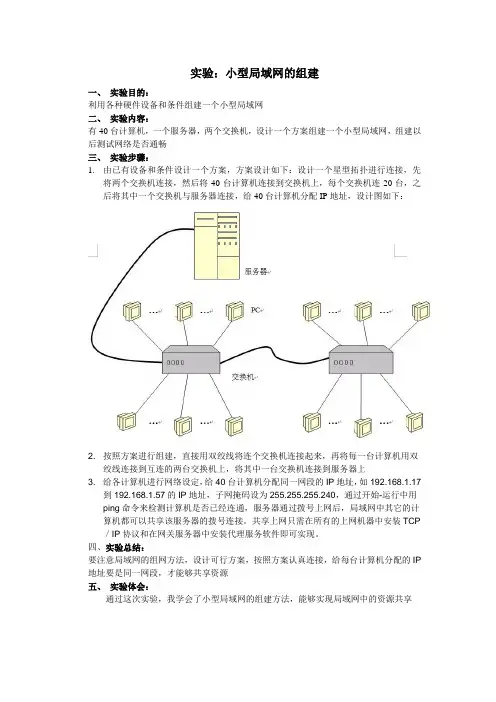

网络拓扑图：
《动手组建小型局域网》教学设计(精典)
《动手组建小型局域网》教学设计 一、教材分析 《动手组建小型局域网》是教育科学出版社出版的《网络技术应用》（选修）第三章第四节内容。本节一个课时，主要要求学生把以前学的理论运用到实际当中。这一节不仅在整个网络知识模块中具有举足轻重的地位，而且也是《网络技术应用》的重头戏之一。 二、学情分析 在本节课之前，学生们已经学习了网络的基础知识，如网络的种类、功能、网络中的硬件（工作站、服务器、协议和通信连接设备）以及网络拓扑结构、IP、子网掩码和网关设置等，这些都为过渡到本节的学习奠定了基础。可是，由于学生多数为农村学子，家中并没有电脑，即便有电脑也没有上网，因此多数学生们对网络还是比较陌生的，并不是那么了解。 三、教学目标 1．知识和技能目标 ·让学生了解两种不同的上网方式及其区别。 ·体验组建小型局域网的过程，培养学生的观察能力和动手能力。 2．过程和方法目标 ·通过学生交流、师生交流、人机交流等形式，培养学生利用信息技术、动手实践的能力。 3．情感与价值观目标 ·让学生在自主探索和解决实际问题的过程中培养成就感，为今后学会自主学习打下良好的基础。 ·通过小组协作和主题研究活动，培养学生协作学习的意识和研究探索的精神，从而激发学生对网络产生浓厚的兴趣。 四、教学重点、难点 重点：1．掌握组建小型局域网的一般过程；2．提高发现和解决实际问题的能力。 难点：1．网线的制作；2．找出两种上网方式的不同；3．如何选择和设置TCP/IP。
五、教学与学法：任务驱动法、协作学习法、赏识教学法、演示法和案例分析法。 六、教学过程
七、教学反思 本课教学过程中，我注重培养学生自学能力，把学生学习的主动性放到首位，让学生带着疑问去探索自己最感兴趣的计算机网络，通过操作体验实践的过程，提高其综合运用能力，培养了学生的自主学习能力及大胆探索、相互协作的精神。而课堂时间的把握、课堂秩序的维持及重难点知识的传授等，需在实际教学中掌握好“度”，以达到提高课堂效率的目的。
组建小型企业局域网
课程设计报告课程设计题目：组建小型企业局域网 专业： 班级： 姓名： 学号: 指导教师: 年月日
目录 摘要 (1) 1.课程设计目的及要求 (1) 2.组建小型企业局域网 (2) 3.课程设计容 1.需求分析 (3) 2.设计原则 (3) 4.拓扑结构图 (4) 5.详细步骤 1.设计总述 (5) 2.子网划分 (6) 3.路由协议的选择 (6) 6.配置的代码 (7) 7.各主机进行通信的结果 (13) 8.课程设计总结 (15)
摘要 随着计算机及局域网络应用的不断深入，特别是各种计算机软件系统被相继应用在实际工作中，在公司部，需要使各部门相互间真正做到高效的信息交换、资源的共享，为员工提供准确、可靠、快捷的各种数据和信息，充分发挥公司现有计算机设备的功能，从而加强公司各部门的业务和技术联系，提高工作效率，实现资源共享，降低运作及管理成本，因此，企业网络的建设是企业向信息化发展的必然选择，企业网网络系统是一个非常庞大而复杂的系统，它不仅为现代化企业综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。而企业网工程建设中主要应用了网络技术中的重要分支局域网技术来建设与管理的。本课程设计将从小型企业局域网的建设需求、建设原则、拓扑结构、子网划分以及路由协议等方面，展示一个企业网的组建过程，详细介绍关于交换机和路由器等的相关知识。 关键词：局域网，交换机，路由器，资源共享 一、课程设计目的及要求 通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及路由协议的配置，熟练掌握路由器和交换机的基本配置。 要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的容： 1、需求特点描述； 2、设计原则； 3、解决方案设计，其中必须包含： （1）设备选型； （2）综合布线设计； （3）拓扑图； （4）IP地址规划； （5）子网划分； （6）路由协议的选择； (7) 路由器配置。
如何组建小型局域网
如何组建小型局域网 本文手把手教你如何组建小型局域网，让你熟练掌握组建小型局域网从头到尾的流程。随着公司或企业发展，一些单位的领导开始意识到内部构建局域网的现实必要性。但因为经费短缺等关键因素的制约，许多领导都要求本单位的电脑管理人员承担起构建局域网的工作任务。为此，本文专门介绍自行构建局域网的详细方法和操作技巧，希望起到抛砖引玉的作用。 办公网小型办公局域网的主要作用是实施网络通信和共享网络资源，组成小型局域网以后，我们可以共享文件、打印机、扫描仪等办公设备，还可以用同一台Modem上网，共享Internet资源。 小型局域网的作用小型局域网指占地空间小、规模小、建网经费少的计算机网络，常用于办公室、学校多媒体教室、游戏厅、网吧，甚至家庭中的两台电脑也可以组成小型局域网。 多媒体教室众所周知，中、小学校的经费有限，又需要几十个学生同时上机，如果每台机器都节省下来硬盘、光驱，就可以节约不少开支，使用无盘工作站是较好的方法，这种网络节约经费、便于管理和维护。 另外，还可以建一Intranet类型的局域网，只通过一根电话线上网。平时，用离线浏览器将一些热门站点“克隆”下来，存放在服务器上，制作一个主页将这些站点链接起来。学生访问服务器上的主页和通过主页访问各个热门站点就变成了局域网内部的信息传送。由于局域网传输速度很高，所以学生上网就不会有共用一根电话线时那种老牛拉破车的痛苦感觉了。同时，由于大量的信息传送都是在局域网内部进行的，所以通过Modem传输的数据较少，偶尔访问 Internet网站的学生也不会觉得速度慢。 网络规划网络规划主要指操作系统的选择和网络结构的确定，目前应用较为广泛的小型局域网主要有对等网(Peer－to－Peer)和客户机/服务器网(Client/Server)这两种网络规划。 合理设置交换机 交换机是局域网中的一个重要的数据交换设备，正确合理地使用交换机也能很好地改善网络中的数据传输性能。笔者曾经将交换机端口配置为100M全双工，而服务器上安装了一块型号为Intel100M EISA网卡，安装以后一切正常，但在大流量负荷数据传输时，速度变得极慢，最后发现这款网卡不支持全双工。将交换机端口改为半双工以后，故障消失了。这说明交换机的端口与网卡的速率和双工方式必须一致。目前有许多自适应的网卡和交换机，按照原理，应能正确适应速率和双工方式，但实际上，由于品牌的不一致,往往不能正确实现全

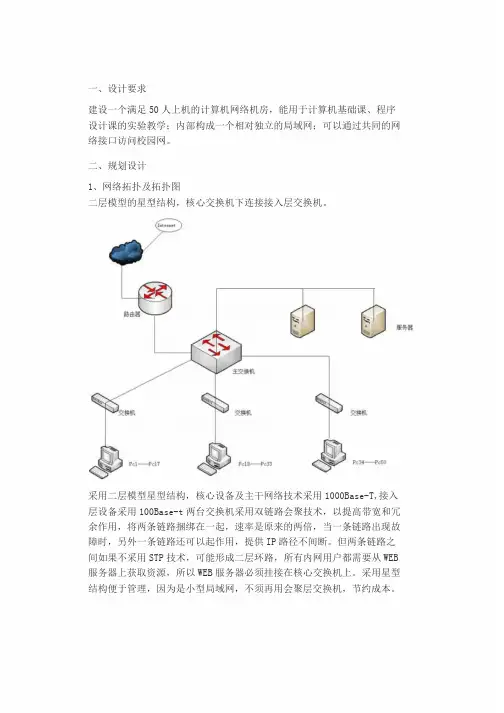

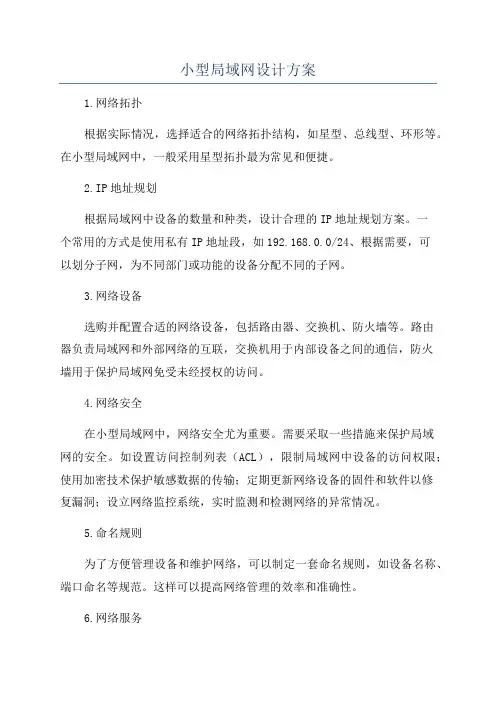

小型局域网方案设计
