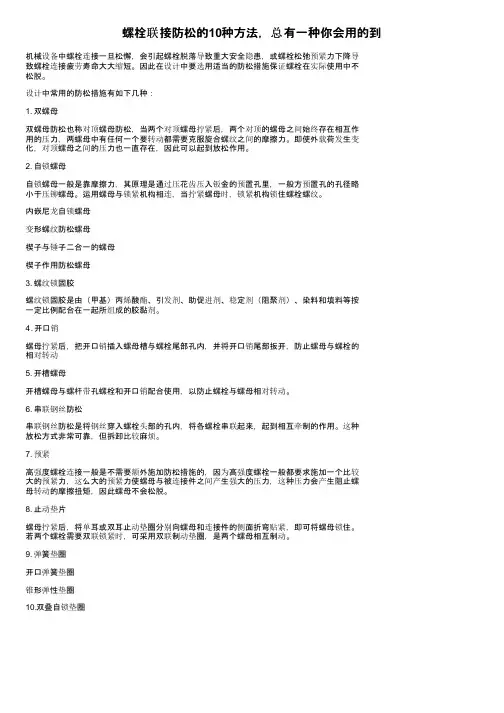

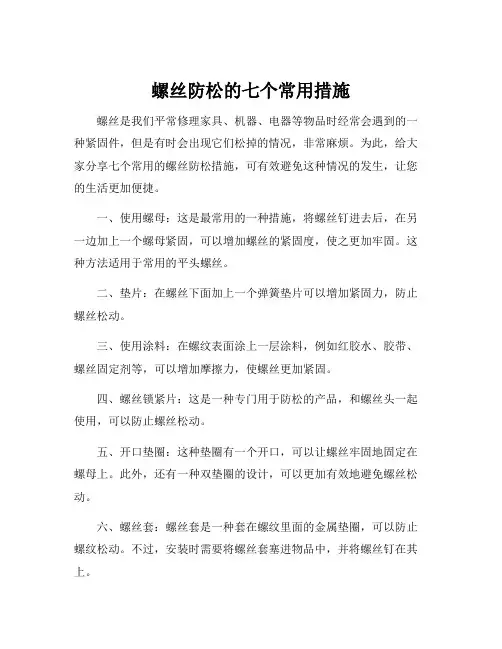

10种螺栓防松设计!

10种螺栓防松设计！

来源：金蜘蛛紧固件网

机械设备中螺栓连接一旦松懈，会引起螺栓脱落导致重大安全隐患，或螺栓松弛预紧力下降导致螺栓连接疲劳寿命大大缩短。因此在设计中要选用适当的防松措施保证螺栓在实际使用中不松脱。

设计中常用的防松措施有如下几种：

双螺母

双螺母防松也称对顶螺母防松，当两个对顶螺母拧紧后，两个对顶的螺母之间始终存在相互作用的压力，两螺母中有任何一个要转动都需要克服旋合螺纹之间的摩擦力。即使外载荷发生变化，对顶螺母之间的压力也一直存在，因此可以起到放松作用。

自锁螺母

自锁螺母一般是靠摩擦力，其原理是通过压花齿压入钣金的预置孔里，一般方预置孔的孔径略小于压铆螺母。运用螺母与锁紧机构相连，当拧紧螺母时，锁紧机构锁住螺栓螺纹。

内嵌尼龙自锁螺母

变形螺纹防松螺母

楔子与锤子二合一的螺母

楔子作用防松螺母

螺纹锁固胶

螺纹锁固胶是由(甲基)丙烯酸酯、引发剂、助促进剂、稳定剂(阻聚剂)、染料和填料等按一定比例配合在一起所组成的胶黏剂。

开口销

螺母拧紧后，把开口销插入螺母槽与螺栓尾部孔内，并将开口销尾部扳开，防止螺母与螺栓的相对转动

开槽螺母

开槽螺母与螺杆带孔螺栓和开口销配合使用，以防止螺栓与螺母相对转动。

串联钢丝防松

串联钢丝防松是将钢丝穿入螺栓头部的孔内，将各螺栓串联起来，起到相互牵制的作用。这种放松方式非常可靠，但拆卸比较麻烦。

预紧

高强度螺栓连接一般是不需要额外施加防松措施的，因为高强度螺栓一般都要求施加一个比较大的预紧力，这么大的预紧力使螺母与被连接件之间产生强大的压力，这种压力会产生阻止螺母转动的摩擦扭矩，因此螺母不会松脱。

止动垫片

螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和连接件的侧面折弯贴紧，即可将螺母锁住。若两个螺栓需要双联锁紧时，可采用双联制动垫圈，是两个螺母相互制动。

弹簧垫圈

开口弹簧垫圈

锥形弹性垫圈

双叠自锁垫圈

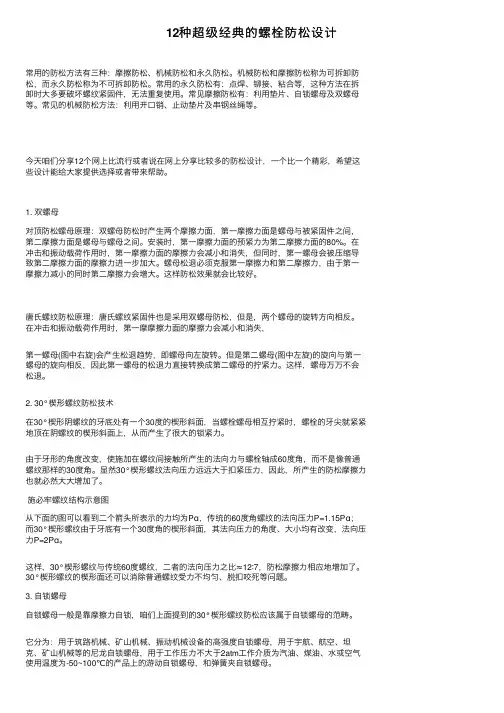

十二种经典的螺栓防松设计

十二种经典的螺栓防松设计常用的防松方法有三种：摩擦防松、机械防松和永久防松。机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。常用的永久防松有：点焊、铆接、粘合等，这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。常见摩擦防松有：利用垫片、自锁螺母及双螺母等。常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。今天咱们分享12种比较流行或者说在网上分享比较多的防松设计，希望这些设计能给大家提供选择或者带来帮助。

1. 双螺母对顶防松螺母原理：双螺母防松时产生两个摩擦力面，第一摩擦力面是螺母与被紧固件之间，第二摩擦力面是螺母与螺母之间。安装时，第一摩擦力面的预紧力为第二摩擦力面的80%。在冲击和振动载荷作用时，第一摩擦力面的摩擦力会减小和消失，但同时，第一螺母会被压缩导致第二摩擦力面的摩擦力进一步加大。螺母松退必须克服第一摩擦力和第二摩擦力，由于第一摩擦力减小的同时第二摩擦力会增大。这样防松效果就会比较好。

唐氏螺纹防松原理：唐氏螺纹紧固件也是采用双螺母防松，但是，两个螺母的旋转方向相反。在冲击和振动载荷作用时，第一摩摩擦力面的摩擦力会减小和消失，第一螺母(图中右旋)会产生松退趋势，即螺母向左旋转。但是第二螺母(图中左旋)的旋向与第一螺母的旋向相反，因此第一螺母的松退力直接转换成第二螺母的拧紧力。这样，螺母万万不会松退。

2. 30°楔形螺纹防松技术在30°楔形阴螺纹的牙底处有一个30度的楔形斜面，当螺栓螺母相互拧紧时，螺栓的牙尖就紧紧地顶在阴螺纹的楔形斜面上，从而产生了很大的锁紧力。

由于牙形的角度改变，使施加在螺纹间接触所产生的法向力与螺栓轴成60度角，而不是像普通螺纹那样的30度角。显然30°楔形螺纹法向压力远远大于扣紧压力，因此，所产生的防松摩擦力也就必然大大增加了。施必牢螺纹结构示意图从下面的图可以看到二个箭头所表示的力均为Pɑ，传统的60度角螺纹的法向压力P=1.15Pɑ；而30°楔形螺纹由于牙底有一个30度角的楔形斜面，其法向压力的角度、大小均有改变，法向压力P=2Pɑ。这样，30°楔形螺纹与传统60度螺纹，二者的法向压力之比≈12∶7，防松摩擦力相应地增加了。30°楔形螺纹的楔形面还可以消除普通螺纹受力不均匀、脱扣咬死等问题。 3. 自锁螺母自锁螺母一般是靠摩擦力自锁，咱们上面提到的30°楔形螺纹防松应该属于自锁螺母的范畴。

轨道交通装备螺栓紧固防松标识操作规程

轨道交通装备螺栓紧固防松标识操作规程 1 / 9文档可自由编辑

轨道交通装备螺栓紧固防松标识操作规程 1 目的为防止轨道交通装备螺栓紧固防松标识漏划、错划，防松标识线条不规范等现象，本规程规定了各型轨道交通装备螺栓紧固防松标识的具体划法，做到能够明确辨别螺栓连接结构是否发生松动，确保各型轨道交通装备螺栓连接组装达到设计和制造工艺、质量要求和运营安全。 2 适用范围本操作规程适用于各型轨道交通装备的螺栓、螺钉等紧固件防松、防脱的紧固标识划法及标识工具的使用。 3 基本要求 3.1 螺栓紧固防松标识工具螺栓紧固防松标识工具主要有油漆记号笔、洁净抹布、清洗剂等。油漆记号笔的颜色应能与被标识部分颜色明显区分开来，一般情况下自检选用红色油漆记号笔，互检选用黑色油漆记号笔，特殊情况按照该产品组装工艺文件规定执行。 3.2 螺栓紧固防松标识流程螺栓紧固操作者使用扭矩工具将螺栓、螺钉、螺母紧固到位后，先用洁净抹布将防松标识部位（螺栓、螺母及安装面）进行清洁，随后用规定的油漆记号笔涂打防松标识。产品返修（紧固件需拆卸或松动的情况），产品返修前应先用抹布蘸取少量清洗剂去除原有的防松标识，然后进行返修，返修完成后重新涂打防松标识。特殊情况下需要标识双线的具体按照该产品组装工艺文件规定执行。3.3 螺栓紧固防松标识准则 3.3.1 产品图样上有明确扭矩要求的部位一般都需要进行防松标识。 3.3.2 当被紧固部位的螺栓、螺母都可进行防松标识时，防松标识原则上涂

打在螺母端。 3.3.3 工序中的可视部位最好能在整车时看到，如果整车时确不能看到的，以本工序的可视面为准。 3.3.4 整车完工状态时观察，螺栓紧固为竖直方向时，防松标识位置为视觉正前方且标识线为竖直线；螺栓紧固为水平方向时标识线为水平线，无法在以上两个位置进行防松标识或有特殊要求的以该产品组装工艺文件为准。3.3.5 所有防松标识的可追溯性，包括自检和互检，在产品质量确认表中以实名制体现。 3.3.6 同一产品的相同部位防松标识应一致，相邻或成组螺栓（螺钉）、螺母的防松标识应一致，其中圆形布置的螺栓标识线呈辐射状朝外（见图1）图1 3.3.7 从螺母端紧固的，防松标识应从工件的表面划到螺母的侧面并延长到

螺栓常用的防松方法有三种

常用的防松方法有三种：摩擦防松、机械防松和永久防松。机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。常用的永久防松有：点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。常见摩擦防松有：利用垫片、自锁螺母及双螺母等。常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。机械防松的方法比较可靠，对于重要的联接要使用机械防松的方法。下面分述如下。（1）摩擦防松 ①弹簧垫片防松弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现防松 ②对顶螺母防松利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十分可靠，目前已经和少使用了。 ③自锁螺母防松螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。 ④弹性圈螺母防松螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。 2 ）机械防松 ①槽形螺母和开口销防松槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。 0 51-38用幵口俏羽賞酌松

②圆螺母和止动动垫片使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。 ③止动垫片螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果两个螺栓需要双联锁紧时，可采用双联止动垫片。 ④串联钢丝防松用低碳钢钢丝穿入各螺钉头部的孔内，将各螺钉串联起来，使其相互制动。这种结构需要注意钢丝穿入的方向， 3 ）永久防松 ①冲边法防松螺母拧紧后在螺纹末端冲点破坏螺纹 ②粘合防松通常采用厌氧胶粘结剂涂于螺纹旋合表面，拧紧螺母后粘结剂能够自行固化，防松效果良好。

常见的螺栓螺母连接防松方法

常见的螺栓螺母连接防松方法常用的防松方法有三种：摩擦防松、机械防松和永久防松。机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。常用的永久防松有：点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。常见摩擦防松有：利用垫片、自锁螺母及双螺母等。常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。机械防松的方法比较可靠，对于重要的联接要使用机械防松的方法。下面分述如下。（1）摩擦防松 ①弹簧垫片防松弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现防松 ②对顶螺母防松利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十分可靠，目前已经和少使用了。 ③自锁螺母防松螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。 ④弹性圈螺母防松螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。2）机械防松 ①槽形螺母和开口销防松槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。 ②圆螺母和止动动垫片使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。 ③止动垫片螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果两个螺栓需要双联锁紧时，可采用双联止动垫片。 ④串联钢丝防松用低碳钢钢丝穿入各螺钉头部的孔内，将各螺钉串联起来，使其相互制动。这种结构需要注意钢丝穿入的方向， 3）永久防松 ①冲边法防松螺母拧紧后在螺纹末端冲点破坏螺纹 ②粘合防松通常采用厌氧胶粘结剂涂于螺纹旋合表面，拧紧螺母后粘结剂能够自行固化，防松效果良好。

《螺栓常用的防松方法介绍》

《螺栓常用的防松方法介绍》螺栓常用的防松方法有三种。摩擦防松、机械防松和永久防松。机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。常用的永久防松方法有。点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。常见摩擦防松有：利用垫片、自锁螺母及双螺母等。常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。机械防松的方法比较可靠，对于重要的联接要使用机械防松的方法。下面分述如下：（1）摩擦防松①弹簧垫片防松：弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现防松。 ②对顶螺母（双螺母）防松：利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十分可靠，目前已经很少使用了。③自锁螺母防松：螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。 ④弹性圈螺母防松：螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。

（2）机械防松 ①槽形螺母和开口销防松槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。 ②圆螺母和止动垫片使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。 ③止动垫片螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果两个螺栓需要双联锁紧时，可采用双联止动垫片。 ④串联钢丝防松用低碳钢钢丝穿入各螺钉头部的孔内，将各螺钉串联起来，使其相互制动。这种结构需要注意钢丝穿入的方向，原则就是：当一个螺栓有松动的趋势，它应该拉动铁丝，让临近的螺栓有旋紧的趋势。见下图所示：（3）永久防松①冲边法防松螺母拧紧后在螺纹末端冲点破坏螺纹②粘合防松通常采用厌氧胶粘结剂涂于螺纹旋合表面，拧紧螺母后粘结剂能够自行固化，防松效果良好。第二篇：常用的自我介绍常用的自我介绍尊敬的领导，你好。我叫xx，来自美丽的贵州，毕业于上海xx

螺栓、轴承的粘接防松

螺栓、轴承的粘接防松 [073] 滚动轴承内孔松动的钻固 1．维修部位 1根钢锭输送辊道的传动轴，其滚动轴承内孔与轴产生松动，滚动轴承内圈孔径比轴径大0.16mm。 2．维修方案及胶粘剂的选择选用环氧胶粘接修复，可选用的胶种有：XH-11胶、HY-914胶等，还可按下列配方(质量分)自行配制： 6101环氧树脂 100 KH-550 1 650聚酰胺100 铸石粉(200目) 适量邻苯二甲酸二丁酯7 3．粘接工艺 ① 表面处理将轴和滚动轴承内圈先用汽油清洗掉油污，再用少许丙酮擦洗干球，晾干备用。 ② 配胶按上述配方称量好各组分，于一干净的铜板或玻璃板上搅拌均匀，使之成糊状。 ③ 涂胶在轴的圆周面上均匀涂抹一层胶，然后将滚动轴承推入原位，擦去挤出的余胶。 ④ 固化常温固化24h或80℃固化4h。 4．效果该修复方法不仅保证了质量，而且节省了工时和费用。 [074] 冲床皮带盘轴承磨损的修复 1．维修部位 1台63吨冲床皮带盘内孔与轴磨损间隙达0.5mm，需要修复，轴的材质为铸铁。2．维修方案及胶粘剂的选择采用粘接内套的方法修复。由于钢与铸铁配粘强度损失最小，且配合间隙越小，配合面越粗糙，粘接强度越高，故内套选用45＃钢，表面加工至粗糙度Ra不大于25um，配合间隙0.02-0.04mm。由于配合间隙小，要求胶粘剂粘接强度高，粘度小，故选择乐泰609胶。 3．粘接工艺 ① 表面处理先用粗砂布清除皮带盘内孔与内套粘接面锈迹，再用丙酮清洗干净，晾干。 ② 涂胶将皮带盘倒置于平板上，平板上垫纸(防胶流误粘)，用小毛刷在两被粘面上均匀涂胶，严防手污染被粘面，涂好后将内套滑入配合位置。 ③ 固化室温固化24h。 4．效果该修复工艺简单，提高工效数倍。 [075] 螺纹滑扣的粘接修复 1．维修部位

螺栓常用的防松方法有三种

螺栓常用的防松方法有三种 The Standardization Office was revised on the afternoon of December 13, 2020

2）机械防松 ①槽形螺母和开口销防松槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。 ②圆螺母和止动动垫片使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。 ③止动垫片螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果两个螺栓需要双联锁紧时，可采用双联止动垫片。
