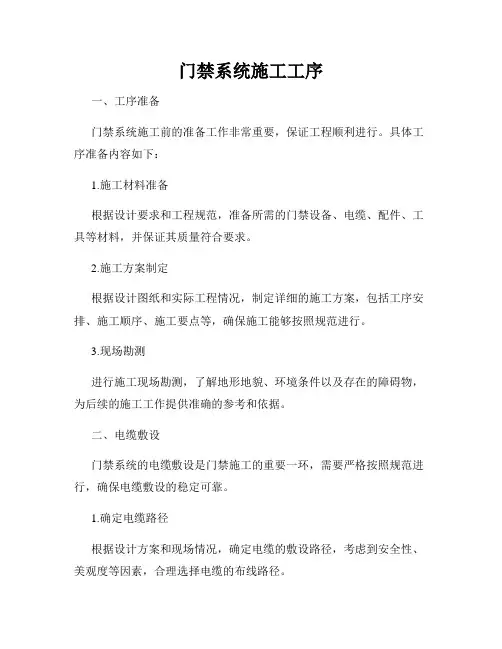

门禁系统施工工序
门禁施工工序：
1、主要设备、材料进场验收：对合格证明文件确认，并进行外观
检查，以消除运输保管中的缺陷。
2、配合装修工程预留预埋：预留安装用孔洞、预埋安装用构件、
预埋暗敷线路用导管
3、检查并确认装修工程是否符合门禁系统工程安装条件：包括
门、门框的装饰装修等是否具备可开始门禁安装的条件
4、门禁设备就位固定：按预期位置组合，并对门禁辅控器、主控
器等内部接线进行检查
5、门禁主控线、电线、导管、桥架等贯通：按设计位置配管、敷
设桥架，达到各门禁设备（如门锁、读卡机、按钮等）或器具间贯通。
6、各门禁设备的接线连接、接地情况
7、做门禁交接试验：试验合格，具备受电、送电试运行条件
8、门禁软件系统安装与设置：门名设置、门禁卡授权
9、门禁系统工程试行：门是否正常关闭平行，授权加卡是否正常，
授权门与卡是否对应。
10、交工验收：门禁系统试运行符合要求，各种记录齐全、资料完
整，门禁工程具备交工条件。
门禁系统施工布线规范
门禁系统施工布线规范 读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED 线），数据线Data1 Data0互为双绞。线径建议0.3平方毫米以上。最长不可以超过100米。屏蔽线接控制器的GND。按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。 电锁到控制器的线，建议使用两芯电源线，线径在0平方毫米以上。如果超过50米要考虑用更粗的线，或者多股并联或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米。门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。 控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果
通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过选用485HUB或者中继器来改善通讯环境。 所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。 虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。 建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。 不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。
(完整版)门禁系统施工方案
门禁设备安装标准 一、控制器的安装： 控制器和开关电源等设备一起放置在专门提供的机箱内，安装于弱电井或天花板内，此时要求从控制器分别穿线至读卡器、电控锁及开门按钮。控制器与交换机之间采用4对非屏蔽双绞线。 二、读卡器的安装： 读卡器/指纹机一般安装在门外侧，距地高度1.4米，距门框5至8cm， 1)有控制器的情况下：读卡器/指纹机直接穿RVV5*0.5 mm2通讯线至控制器。 2)无控制器的情况下：读卡器/指纹机直接采用4对非屏蔽双绞线至交换机，可将2芯电源线拉至控制室，由开关电源统一供电。 三、开门按钮的安装: 开门按钮安装在室内门侧，高度与读卡器高度平齐。引RVV2×0.5mm2线至读卡器，如果使用控制器，则引RVV2×0.5mm2线至单门或多门控制器。 四、门禁锁的安装 1、阴极锁 适用单向内开门的木门、小铁门。
阴极锁连接图 2、磁力锁 磁力锁分吸合铁片与锁主体两部分，安装在门框开门端顶部。适合安装于铁门、防火门及双开木门，安装时铁片装在门扇上，锁主体安装在门框上，要求锁主体安装在室内 磁力锁连接图
五、闭门器的安装： 1、标准安装：闭门器安装在门上，支座安装在门框上，且闭门器装在拉门侧。 这种安装方式适合于门框较窄，没有足够的空间安装闭门器。这种安装方式适用于开门方向没有障碍物，门开到足够大的角度时，闭门器也不会撞击到外物。 2、上门框安装：闭门器安装在门框上，支座安装在门上，且闭门器装在推门侧。
这种安装方式适用于门框较宽，有足够的空间安装闭门器。与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。与标准安装比较，这种安装方式的关门力较大，适用于更大更重的门。 3、平行安装：闭门器安装在门上，平行板安装在门框上。且闭门器装在推门侧。 这种安装方式适用于门框很窄，或者几乎没有门框依照这种方式安装后，由于没有突出的连杆与摇臂，所以较美观。与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。与标准安装比较，这种安装方式的关门力较小
门禁系统的OO描述项目[需求]
门禁系统的OO描述-阶段项目1 第一部分案例描述 案例目的 学习面向对象的主要特征和基本概念，包括类、对象、继承、接口、封装、继承、多态、方法的重载和重写、Java的访问修饰符与其它关键字等。 案例难度 ★★★★ 案例覆盖技能点 1、流程控制语句 2、类、对象、继承、接口 3、封装、继承、多态 4、方法的重载、重写 5、访问修饰符 6、static、finally
推荐案例完成时间 0.5天 适用课程和对象 JAVA面向对象编程基础 第二部分需求和开发环境 使用技术和开发环境 JAVA、MyEclipse6.0或以上、JDK5.0或以上 案例需求 某公司安装了电子门，要设计门禁系统： ?公司的雇员可以凭借密码进入公司 ?计算机根据雇员的验证方式对其身份进行验证 ?管理员在监控室可以通过按钮直接开启电子门 ?访客可以按门铃请求进入，由管理员为其放行
系统基本模块包括： 功能点介绍 从面向对象的角度进行分析设计，抽象类和对象的基本方法： ?电子门、计算机 如，电子门开门/关门的方法；计算机验证的方法 ?管理员、雇员、访客 如，访客只有按门铃的方法；雇员还有输入身份信息的方法；管理员还有监听门铃和通过监控室的按钮直接开启电子门的方法要求，按照如下结构创建包：
?com.handson.sys包：放置门禁系统相关类 ?https://www.360docs.net/doc/5011623734.html,er包：放置访客、雇员、管理员类?com.handson.validate包：放置验证身份的类 ?com.handson.test包：放置测试类
类图-用户
类图-验证信息
门禁系统施工方案
门禁系统的安装方法及措施 1、门禁系统施工方法及措施 1.1、设备安装 （1）前端设备 A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场（如重 载马达、监视器等），并需配合控制箱的接地方式。 B、出门处安装出门按钮。 C、电磁锁安装在门和门框的上沿。 D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现 场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后 的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体 情况可根据客户选择安装方式。 （2）中控室设备 A、控制主机和键盘安装在立面墙上或置于工作台上。 B、报警装置放置在报警效果较好的位置。 C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系 统集中供电。 1.2、设备调试 （1）系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。 （2）管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常 开启和非法开启时，查看控制中心电脑是否有纪录。 （3）尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保 证信息纪录的完整性。 （4）做好调试记录。 （5）最后填写竣工报告。
1.3、管线安装 （1）安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(小截面系统连接可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝，(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。 （2）门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵 （3）门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。 （4）监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
门禁系统施工工艺
门禁系统安装施工工艺 要求 ?所使用设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进 场验收，并填写验收记录。 ?设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。 ?如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证 明，检测报告及安装、使用、维护说明书的中文文本。 ?设备安装前，应根据使用说明书，进行全部检查，方可安装。 施工机具 手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。 作业条件 ?机房装修已完毕，门、窗、门锁装配齐全。 ?线缆沟、槽、管、箱、盒施工完毕。 技术准备 ?施工图纸齐全，施工方案编制完毕并经审批。 ?施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有 氏对性的培训及安全、技术交底。 操作工艺 工艺流程： 管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试 一、管路敷设 1、钢管敷设： 敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。 1.1暗敷设 a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。 b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。 1.2明敷设 a.敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。
b.水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。 1.3室处管路敷设 a.室外埋地敷设的电缆导管，壁厚应大于2mm，埋深不应小于0.8m。 b.室外导管的管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。 1.4管路连接 a.管与管的连接 ●管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。上好管箍后， 管口应对严，外露丝扣不应多于2扣。 ●套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。套管长度为连接管径 的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。 ●金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得采用套管 熔焊连接。 ●镀锌钢导管、可挠性导管不得熔焊跨接接地线，接地线采用截面积不小于4mm2 的软铜导线，并用专用接地卡做跨接连接。 b.管与盒、箱的连接 ●盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱 严禁用电、气焊开孔。 铁制配电箱多管进箱预留活装开孔板做法示意图 c.金属软管引入设备时，应符合下列要求： ●金属软管与钢管或设备连接时，应采用金属软管接头连接。 ●金属软管用管卡固定，其固定间距应不大于1m。 ●不得利用金属软管作为接地导体。 2、线槽敷设 2.1线槽安装要求 a.线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，连接处应严密平整无缝隙。 b.线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通等进行变通连接，线槽终端应加装封堵。导线接头处应设置接线盒或将导线头放在电气器具内。 c.线槽采用钢管引入或引出导线时，可采用分管器或用螺母将管口固定在线槽上。 d.建筑物的表面如有坡度时，线槽应随其坡度变化。
智能门禁项目需求说明书
智能门禁项目需求说明书 1项目概述 1.1项目介绍 管理平台依托政务外网，响应中央‘提高社会治理社会化、法治化、智能化、专业化水平’的重要指示精神。旨在解决社会治理中一标三实信息采集难，社区治安工作任务重，存在多个信息孤岛，流动人口管理难度大以及特殊人群管理服务等多项工作难题，以综治管理工作关注数据为核心，以社会管理日常工作为基础，纵向服务于市、区、街道(乡镇)、社区等多级综治工作部门，横向服务公安，住建部门等部门，通过综合运用互联网技术，物联网技术，大数据分析以及人脸识别等技术，与多平台实现数据对接，面向用户提供各类业务应用功能，服务社区居民，打造和谐安定社区环境，创新社会治理手段，提升综合治理效能，实现精细化管理与服务。让海量人房动态信息数据真正成为实现预防预警、精确防控的源头活水，实现共建共治共享的综合治理新格局。 1.2产品环境 包含渝北区智能门禁系统、数据处理及存储系统、数据通信网络、信息安全系统、数据通信链路、数据中心等平台运行所需环境。 1.3业务与软件功能对照表 业务需求名称+id
软件功能名称+id 1.4用户特点 管理系统需为指定操作人员，并经过统一培训。小程序用户不受限制，只要是微信授权用户即可。 1.5假设和依赖关系 本工程中间层是基于soa架构、以安全支撑平台为基础、承载业务系统协同工作的软硬件综合平台，能提供统一的接入认证与授权服务以及可信的应用传输与信息交换服务。中间层标准体系通过制定统一接入认证、安全web门户、可信信息交换、可信应用传输以及系统间的接口规范，为本工程各应用系统提供安全服务和可信应用环境，实现安全互联互通和安全信息共享。其主要内容包括中间层通用技术要求、消息服务规范、消息服务接口规范、数据交换接口规范等。该体系以采用现有相关国际标准和国家标准为主。 网络及通信标准体系包括为本工程各应用系统提供基础通信平台的标准和进行系统设计时应遵循的网络标准。主要内容包括：网络ip地址分配规范、网络域名命名规范、电子邮件地址命名规范、通信设备规范、通信技术标准等。该分体系以采用现有相关国际标准和国家标准为主。 2功能需求 基础信息模块 2.1实有人口 展示辖区内所有人口的信息列表。包括户籍人口、流动人口、租
门禁系统的施工布线规范及注意事项
门禁系统的施工布线规范及注意事项 读卡器到控制器的线缆，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线）。数据线Data1、 Data0互为双绞，线径建议0.3平方毫米以上，最长不可以超过100米。屏蔽线接控制器的GND。按钮到控制器的线缆，建议采用两芯线，线径在0.3 平方毫米以上。 电锁到控制器的线，建议使用两芯电源线，线径在1.0平方毫米以上。如果超过50米要考虑用更粗的线或者多股并联还可以通过电源的微调按钮，调高输出电压到14V左右，最长不要超过100米。门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者不需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。 控制器到控制器之间以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和 485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过，请选用485HUB或者中继器来改善通讯环境。所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。不要经常带电拔插接线端子，请务必拔下接线端子再进行相应的焊接工作。请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。不建议擅自对接其它附加设备，进行非常规的操作，可与厂家工程师沟通。不要将控制器和其它大电流设备接在同一供电插座上。读卡器按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增高或者降低。控制器建议安装在弱电井等便于维护的地点。接线端注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。 红外灯的测试方法 照射距离：红外灯的照射距离没有国家标准，一般评估其质量是照射斑马板的距离来计算的。同一个红外灯在不同的夜视系统中有效距离相去甚远。所以，对于有效距离必须单独做针对性的测试评估。 测试条件：环境照度小于0.001lux(550nm平均值)，气候能见度大于10Km。
门禁系统安装施工工艺及方法
门禁系统安装施工工艺及方法 一、门禁系统安装要求 所使用设备材料应根据合同文件及设计要求选型,对设备、材料与软件进行进场验收,并填写验收记录。 设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。 如果就是进口产品,则需提供原产地证明与商检证明,配套提供得质量合格证明，检测报告及安装、使用、维护说明书得中文文本。 设备安装前,应根据使用说明书，进行全部检查,方可安装。 施工机具： 手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、５00Ｖ兆欧表、水平尺、钢尺、小线等。 作业条件: 机房装修已完毕,门、窗、门锁装配齐全。 线缆沟、槽、管、箱、盒施工完毕。 技术准备: 施工图纸齐全,施工方案编制完毕并经审批。 施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书,并进行有氏对性得培训及安全、技术交底。 二、安装工艺及方法
(一)操作工艺 工艺流程: 管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试 (二)施工方法 一、管路敷设 1、钢管敷设: 敷设前先检查管内侧有无毛刺,镀锌层或防锈漆就是否完整无损,管子不顺直应调直。 １、1暗敷设 a、砌墙立管:钢管宜置于墙中心,然后按标高将接线盒稳好。 b、混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔1m用铅丝绑扎固定。 1、2明敷设 a、敷管时,先将管卡一端得螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。使用铁支架时,可将钢管固定在支架上,不得将管焊接在其她管道上。 b、水平或垂直敷设时配管得允许偏差值:管路在2m以内时,偏差为3mm,全长不应超过管子内径得1/2。 1、3室处管路敷设 a、室外埋地敷设得电缆导管,壁厚应大于2mｍ,埋深不应小于0、8m。 ｂ、室外导管得管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。 1、4管路连接
