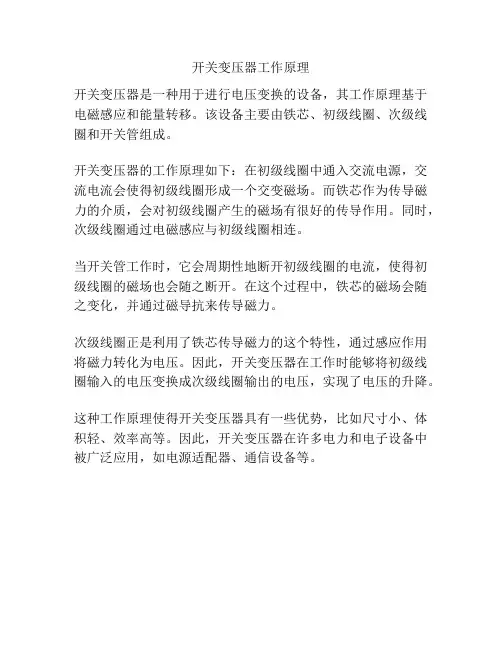

开关变压器工作原理及作用
开关变压器工作原理及作用
开关变压器一般是指开关电源里面所用的变压器，工作在十几到几十千赫兹甚至几百千赫兹频率的脉冲状态下，铁芯一般采用铁氧体材料。开关电源变压器是加入了开关管的电源变压器，在电路中除了普通变压器的电压变换功能，还兼具绝缘隔离与功率传送功能一般用在开关电源等涉及高频电路的场合。
开关变压器作用开关电源变压器和开关管一起构成一个自激（或他激）式的间歇振荡器，从而把输入直流电压调制成一个高频脉冲电压。
起到能量传递和转换作用。在反激式电路中，当开关管导通时，变压器把电能转换成磁场能储存起来，当开关管截止时则释放出来。在正激式电路中，当开关管导通时，输入电压直接向负载供给并把能量储存在储能电感中。当开关管截止时，再由储能电感进行续流向负载传递。
把输入的直流电压转换成所需的各种低压。
开关变压器工作原理对于开关电源，开关变压器的工作原理与普通变压器的工作原理是不同的。普通变压器输入的交流电压或电流的正、负半周波形都是对称的，并且输入电压和电流波形一般都是连续的，在一个周期之内，输入电压和电流的平均值等于0，这是普通变压器工作原理的基本特点;而开关变压器一般都是工作于开关状态，其输入电压或电流一般都不是连续的，而是断续的，输入电压或电流在个周期之内的平均值大多数都不等于0，因此，开关变压器也称为脉冲变压器，这是开关变压器与普通变压器在工作原理方面的最大区别。
除此之外，开关变压器对于输入电压来说，有单激式和双激式之分：对于输出电压来说，又有正激式和反激式之分。单激式和双激式开关电源，或正激式和反激式开关电源，它们使用的开关变压器，在工作原理方面也有很大的不同。
当开关变压器的输入电压为直流脉冲电压时，称为单极性脉冲输入，这种单极性脉冲输入的开关电源称为单激式变压器开关电源：当开关变压器的输入电压为正、负交替的脉冲电压时，称为双极性脉冲输入，这种双极性脉冲输入的开关电源称为双激式变压器开关电源;
变压器的工作原理讲课教案
第三章变压器 第一节变压器的工作原理、分类及结构 一、结构 1．铁心 如图，分铁心柱、磁轭两部分。 材料：0.35mm的冷轧有取向硅钢片，如：DQ320，DQ289，Z10，Z11等。 工艺：裁减、截短、去角、叠片、固定。 2．绕组 分同心式和交叠式两大类。 交叠式如右图。 同心式包括圆筒式、连续式、螺旋式等，见上图。 材料：铜（铝）漆包线，扁线。 工艺：绕线包、套线包。 3．其它部分 油箱（油浸式）、套管、分接开关等。
4．额定值 额定容量S N 额定电压U 1N U 2N 额定电流I 1N I 2N 对于单相变压器，有N N N N N I U I U S 2211== 对于三相变压器，有N N N N N I U I U S 221133== 注意一点：变压器的二次绕组的额定电压是指一次绕组接额定电压的电源，二次绕组开路时的线电压。 [讨论题]一台三相电力变压器，额定容量1600kV A ，额定电压10kV/6.3kV ，Y ,d 接法，求一次绕组和二次绕组的额定电流和相电流。 自己看[例3-1]。
总结：熟悉变压器额定值的规定。 二、变压器的工作原理 按照上图规定变压器各物理量的参考方向，有 dt d N e dt d N e φ φ2 211,-=-= 定义变比 2 121N N E E k == 工作原理： （1） 变压器正常工作时，一次绕组吸收电能，二次绕组释放电能； （2） 变压器正常工作时，两侧绕组电压之比近似等于它们的匝数之比； （3） 变压器带较大的负载运行时，两侧绕组的电流之比近似等于它们匝数的反比； （4） 变压器带较大的负载运行时，两侧绕组所产生的磁通，在铁心中的方向相反。 总结：牢记变压器的四条原理。 第二节 单相变压器的空载运行 一、空载运行时的物理情况 如图，变压器一次绕组接额定电压，二次绕组开路，称为变压器空载运行。此时，变压器一次绕组流过一个很小的电流，称为空载电流i 0，大约占额定电流的2%~5%，因此空载时变压器的铜损耗是很小的。为什么？ 又， 11144.4N f E U m Φ=≈
变压器基本工作原理
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=1 1 dt d N e Φ-=2 2 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；
按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。 1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。
12v电子变压器工作原理
电子变压器工作原理图 电子变压器就是开关稳压电源。它实际上就是一种逆变器。首先把交流电变为直流电，然后用电子元件组成一个振荡器直流电变为高频交流电。通过开关变压器输出所需要的电压然后二次整流供用电器使用。开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。开关稳压电源的原理较复杂。 下面一种电子变压器电路图的分析，输入为AC220V，输出为AC12V，功率可达50W。它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。 电子变压器电路图: 电子变压器工作原理电路如图所示。电子变压器原理与开关电源工作原理相似，二极管VD1～VD4 构成整流桥 把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。R1为限流电阻。电阻 R2、电容C1和双向触发二极管VD5构成启动触发电路。三极管VT1、VT2选用S13005，其B为15～2 0倍。也可用C3093等BUceo>=35OV的大功率三极管。触发二极管VD5选用32V左右的DB3或VR60。振荡变压器可自制，用音频线绕制在H7 X 10 X 6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b用直径为1．25mm高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。此电子变压器电路工作时，A点工作电压约为12V；B点约为25V；C点约为105V；D点约为10V。如果电压不满足上述数值，或电子变压器电路不振荡，则应检查电路有无错焊、漏焊或虚焊。然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。整个电子变压器电路装调成功后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外壳的绝缘。引外，改变T2 a、b二线圈的匝数，则可改变输出的高频电压。
变压器开关电源致命原理
变压器开关电源致命原理 在Toff期间，控制开关K关断，流过变压器初级线圈的电流突然为0。由于变压器初级线圈回路中的电流产生突变，而变压器铁心中的磁通量不能突变，因此，必须要求流过变压器次级线圈回路的电流也跟着突变，以抵消变压器初级线圈电流突变的影响，要么，在变压器初级线圈回路中将出现非常高的反电动势电压，把控制开关或变压器击穿。 如果变压器铁心中的磁通ф产生突变，变压器的初、次级线圈就会产生无限高的反电动势，反电动势又会产生无限大的电流，而电流在线圈中产生的磁力线又会抵制磁通的变化，因此，变压器铁心中的磁通变化，最终还是要受到变压器初、次级线圈中的电流来约束的。 因此，在控制开关K关断的Toff期间，变压器铁心中的磁通主要由变压器次级线圈回路中的电流来决定，即： e2 =-N2*dф/dt =-L2*di2/dt = i2R —— K关断期间 (1-64) 式中负号表示反电动势e2的极性与(1-62)式中的符号相反，即：K接通与关断时变压器次级线圈产生的感应电动势的极性正好相反。对(1-64)式阶微分方程求解得： 式中C为常数，把初始条件代入上式，就很容易求出C，由于控制开关K由接通状态突然转为关断时，变压器初级线圈回路中的电流突然为0，而变压器铁心中的磁通量不能突变，因此，变压器次级线圈回路中的电流i2一定正好等于控制开关K接通期间的电流i2(Ton+)，与变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路电流之和。所以(1-65)式可以写为： (1-66)式中，括弧中的第一项表示变压器次级线圈回路中的电流，第二项表示变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路的电流。 图1-16-a单激式变压器开关电源输出电压uo等于： (1-68)式中的Up-就是反击式输出电压的峰值，或输出电压最大值。由此可知，在控制开关K关断瞬间，当变压器次级线圈回路负载开路时，变压器次级线圈回路会产生非常高的反电动势。理论上需要时间t等于无限大时，变压器次级线圈回路输出电压才为0，但这种情况一般不会发生，因为控制开关K的关断时间等不了那么长。 从(1-63)和(1-67)式可以看出，开关电源变压器的工作原理与普通变压器的工作原理是不一样的。当开关电源工作于正激时，开关电源变压器的工作原理与普通变压器的工作原理基本相同;当开关电源工作于反激时，开关电源变压器的工作原理相当于一个储能电感。 如果我们把输出电压uo的正、负半波分别用平均值Upa、Upa-来表示，则有： 分别对(1-71)和(1-72)两式进行积分得： 由此我们可以求得，单激式变压器开关电源输出电压正半波的面积与负半波的面积完全相等，即： Upa×Ton = Upa-×Toff —— 一个周期内单激式输出 (1-75) (1-75)式就是用来计算单激式变压器开关电源输出电压半波平均值Upa和Upa-的表达式。
单相变压器的基本工作原理和结构
变压器是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能. 3.1 变压器的基本工作原理和结构 3.2 单相变压器的空载运行 3.3 单相变压器的负载运行 3.4 变压器的参数测定 3.5 变压器的运行特性 隐形专家改编于2009-05
3.1 变压器的基本工作原理和结构 3.1.1 基本工作原理和分类 一、基本工作原理 变压器的主要部件是铁心和套在铁心上的两个绕组。两绕组只有磁耦合没电联系。在一 次绕组中加上交变电压，产生交链一、二次绕 组的交变磁通，在两绕组中分别感应电动势。 1 u 1 e 2 e 2u 1i 2 i Φ 1 U 2 U 1 u 2u L Z 1 2 12d Φe =-N dt d Φe =-N dt 只要(1)磁通有 变化量;(2)一、二次绕组的匝数不同，就能达到改变压的 目的。
二、分类 按用途分：电力变压器和电子变压器。 按绕组数目分：单绕组（自耦）变压器、双绕组变压器、三绕组变压器和多绕组变压器。 按相数分：单相变压器、三相变压器和多相变压器。 按铁心结构分：心式变压器、壳式变压器、环形变压器。 按工作频率分：低频（工频）与高频变压器
3.1.2基本结构 一、铁心 变压器的主磁路，为了提高导磁性能和减少铁损，用厚为 0.35-0.5mm、表面涂有绝缘漆的硅钢片叠成或卷绕而成。 二、绕组 变压器的电路，一般用绝缘铜线或铝线绕制而成。 三、胶心 胶心也可称骨架，用塑料压制而成，用来固定线圈。 四、固定夹 固定夹也可称牛夹，用铁板冲压而成，用来将变 压器固定在底板上。
正激式变压器开关电源工作原理
正激式变压器开关电源工作原理 正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。 1-6-1．正激式变压器开关电源工作原理 所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。 图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R 是负载电阻。 在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。 我们从（1-76）和（1-77）两式可知，改变控制开关K的占空比D，只能改变输出电压（图1-16-b中正半周）的平均值Ua ，而输出电压的幅值Up不变。因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。 图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。 正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关电源变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关电源变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。 反馈线圈N3绕组和削反峰二极管D3对于正激式变压器开关电源是十分必要的，一方面，反馈线圈N3绕组产生的感应电动势通过二极管D3可以对反电动势进行限幅，并把限幅能量返回给电源，对电源进行充
变压器基本工作原理
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器； 按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。
1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。 2.铁心形式 铁心是变压器的主磁路，电力变压器的铁心主要采用心式结构 。 二、绕组 1.绕组的材料 铜或铝导线包绕绝缘纸以后绕制而成。 2.形式
第二章—变压器风冷系统工作原理
第二章变压器风冷系统的工作原理 2.1 电力变压器发热及冷却原理 2.1.1 变压器发热过程 电力变压器运行时,由于在铁芯和线圈上产生损耗，产生的热量经过其所处介质散发到周围空气中,这一过程将引起变压器发热，以及变压器温度升高。为了保护变压器及其元器件的正常运行，必须采取有效的冷却措施限制变压器的温升。变压器运行时，线圈和铁芯温度升高,起初，温度上升速度较快，随着温度升高到一定程度，线圈和铁芯与其周围的冷却介质形成温度差,将温度传递给介质，介质吸收热量温度增高,线圈和铁芯的温升减缓,在这个过程中,线圈和铁芯温度达到稳定状态，形成动态的热平衡。 2.1.2 变压器冷却过程 变压器的冷却过程需要经过多重传热。包括变压器油与铁芯表面传热，变压器油与冷却器箱体内表面传热，空气与冷却器箱体外表面传热三个过程。 线圈和铁芯产生的热量,由内部最热点传到与油接触和外表面,热量传到表面后,与周围介质油产生温度差,通过对流作用将部分热量传给附近的油,从而使油温逐渐上升。 当油温升高后,热油向上流动与油箱相接触将热量传导油箱外壁，散热后的油再向下流动重新流入线圈,形成闭合的对流回路，这一过程中，变压器油箱外壁温度逐渐升高。 油箱内壁吸收热量后，热量从壁的内侧传导到外侧(箱壁的内外温差不大,一般不超过3℃）与周围环境形成温差,通过与空气对流和辐射,将热量散发到周围空气中。 在强迫油循环系统中，潜油泵在冷却器中就是采用施加压力的作用，加速变压器油的流动,增强热对流。变压器油的热对流包括两种形式，即热传导和热辐射，两个过程同时进行。变压器箱壁内侧的热量从变压器油中以热传导和热辐射的形式传给冷却器，变压器箱壁外测热量从箱壁以热传导和热辐射的形式传给空气。冷却器—风扇的作用就是加速吹变压器箱壁外侧的空气流动,加快变压器的散热过程，如图2-1所示。
JBK3-250VA控制变压器的作用和参数
455 (BK、JBK系列单相控制变压器） 前言： 机床控制变压器的发展历程 我国的机床控制变压器的发展经历了10多年的发展历程，现在技术已经比较成熟，下面以其中的JBK5系列机床控制变压器的发展为例作一个介绍。JBK5系列机床控制变压器是我国引进德国90年代中期最新型Satons变压器系列，在内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品，并优选国外先进方法的接线端子结构、将端子与骨架合在一起，使防护等级提高到IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可以使接线密集程度提高。 变压器800VA及以下1000VA、1600VA竖式结构的硅钢片与硅钢片联接、硅钢片与底板联接均采用气体保护氩弧焊，形成一个整体，简洁明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大提高了接地性能的可靠性，全面提高了产品质量，目前国内市场上的机床控制变压器符合VDE0550、IEC204-1、IEC439、JB/T5555、GB5226等有关国际、国家标准。并荣获欧共体“CE”认证，美国“UL”认证。可与、国外产品互换使用。 JBK-250VA控制变压器上海民恩厂家直销--适用范围(上海民恩电气有限公司专业生产各类变压器、电抗器） 1）周围空气湿度-5℃至+40℃，24小时的平均值不超过+35℃； 2）安装地点海拔不超过2000米；
3）大气相对湿度在周围空气湿度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大湿度为90%，同时该月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。 一、变压器的用途和分类 变压器是一种能够改变交流电压的设备。除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。 变压器的种类很多，分类方法也很多。（一）按容量可以把变压器分为（二）按用途可以把变压器分为1. 电力变压器。包括： (SG 系列三相干式隔离变压器） 按照容量分类 电压（kV ） 容量（kVA ）中小型 小型≤355～500中型 630～6300大型≤1108000～63000特大型 ≥220 ≥3150 上海民恩电气有限公司荣誉出品
变压器的工作原理及结构
变压器工作原理: 当一个交流电压U1接到初级绕组的线圈时，由于交流电的强度和极性是不停地正、负交替变化，因此初级绕组的线圈所产生的磁力线数目也不停改变。由于磁场强度的不断变化，促使缠绕在同一铁芯上的另一端线圈产生感应电动势U2 .变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 理想变压器: 不计一次、二次绕组的电阻和铁耗， 其间耦合系数K=1 的变压器称之为理想变压器 描述理想变压器的电动势平衡方程式为e1(t) = -N1 d φ/dt e2(t) = -N2 d φ/dt 若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，则有不计铁芯损失，根据能量守恒原理可得由此得出一次、二次绕组电压和电流有效值的关系令K=N1/N2，称为匝比（亦称电压比） U1/U2=N1/N2 ，即对同一变压器的任意两个线圈，都有电压和匝数成正比。P入=P出，即无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和. https://www.360docs.net/doc/5013492038.html,/view/30130.htm https://www.360docs.net/doc/5013492038.html,/s/blog_4876e83b0100ru0s.html 变压器(transformer)是一种电磁设备，其功能大致可分为以下作用：Rkf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 Rkf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 1可以随意把交流电压值或电流值增加或减少Rkf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 Rkf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 2用作阻抗匹配的设备：变压器可用来匹配不平衡的阻抗。例如某个放大器的输出阻抗是20欧，而接往4欧的扬声器，这时必须用一个变压器以正确的匝数比率来匹配此二个阻抗。Rkf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 3用做信号传输，有些信号要求有电的隔离，这时用变压器就有用了。Rkf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 4用与振荡电路作反馈元件Rkf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 变压器就是利用线圈的互感原理把电压改变。事实上一个电感器的磁场变化可以促使在近距
单激式变压器开关电源的工作原理详解
单激式变压器开关电源的工作原理详解 在Toff期间，控制开关K关断，流过变压器初级线圈的电流突然为0。由于变压器初级线圈回路中的电流产生突变，而变压器铁心中的磁通量不能突变，因此，必须要求流过变压器次级线圈回路的电流也跟着突变，以抵消变压器初级线圈电流突变的影响，要么，在变压器初级线圈回路中将出现非常高的反电动势电压，把控制开关或变压器击穿。 如果变压器铁心中的磁通ф产生突变，变压器的初、次级线圈就会产生无限高的反电动势，反电动势又会产生无限大的电流，而电流在线圈中产生的磁力线又会抵制磁通的变化，因此，变压器铁心中的磁通变化，最终还是要受到变压器初、次级线圈中的电流来约束的。因此，在控制开关K关断的Toff期间，变压器铁心中的磁通主要由变压器次级线圈回路中的电流来决定，即： e2 =-N2*dф/dt =-L2*di2/dt = i2R K关断期间（1-64） 式中负号表示反电动势e2的极性与（1-62）式中的符号相反，即：K接通与关断时变压器次级线圈产生的感应电动势的极性正好相反。对（1-64）式阶微分方程求解得： 式中C为常数，把初始条件代入上式，就很容易求出C，由于控制开关K由接通状态突然转为关断时，变压器初级线圈回路中的电流突然为0，而变压器铁心中的磁通量不能突变，因此，变压器次级线圈回路中的电流i2一定正好等于控制开关K接通期间的电流i2（Ton+），与变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路电流之和。（1-66）式中，括弧中的第一项表示变压器次级线圈回路中的电流，第二项表示变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路的电流。 图1-16-a单激式变压器开关电源输出电压uo等于： （1-68）式中的Up-就是反击式输出电压的峰值，或输出电压最大值。由此可知，在控制
变压器的工作原理是什么
一.变压器的工作原理 变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件 1.变压器 ---- 静止的电磁装置 变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能 电压器的主要部件是一个铁心和套在铁心上的两个绕组。 变压器原理图（图3.1.2） 与电源相连的线圈，接收交流电能，称为一次绕组 与负载相连的线圈，送出交流电能，称为二次绕组 设 一次绕组的二次绕组的 电压相量 U1 电压相量 U2 电流相量 I1 电流相量 I2 电动势相量 E1 电动势相量 E2 匝数 N1 匝数 N2 同时交链一次，二次绕组的磁通量的相量为φm ,该磁通量称为主磁通 请注意图3.1.2 各物理量的参考方向确定。 2.理想变压器 不计一次、二次绕组的电阻和铁耗， 其间耦合系数 K=1 的变压器称之为理想变压器 描述理想变压器的电动势平衡方程式为 e1(t) = -N1 d φ/dt e2(t) = -N2 d φ/dt 若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化， 则有
不计铁心损失，根据能量守恒原理可得 由此得出一次、二次绕组电压和电流有效值的关系 令 K=N1/N2，称为匝比（亦称电压比），则 二.变压器的结构简介 1.铁心 铁心是变压器中主要的磁路部分。通常由含硅量较高，厚度为 0.35 或 0.5 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成 铁心分为铁心柱和铁轭俩部分，铁心柱套有绕组；铁轭闭合磁路之用 铁心结构的基本形式有心式和壳式两种 心式变压器结构示意图(图3.1.6) 2.绕组 绕组是变压器的电路部分， 它是用纸包的绝缘扁线或圆线绕成 变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压ú1时，流过电流í1，在铁芯中就产生交变磁通?1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势é1，é2，感应电势公式为：E=4.44f N?m 式中：E--感应电势有效值 f--频率 N--匝数 ?m--主磁通最大值 由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻
变压器有载调压的原理
变压器有载调压的原理： 变压器的高压绕组终端区隔一些线匝就抽出一个接头，电源接在不同的抽头上，高压绕组的实际线匝数就不同，而低压绕组的线匝数是固定的，这样，变化的高压绕组匝数和不变的低压绕组匝数就构成了不同的变比，根据变压器变压的原理，低压绕组就可以随高压绕组接不同的抽头而变出不同的电压；高压绕组的抽头可以在线圈的电源侧，也可以在中心点侧，这都能不能改变其基本原理。所以220KV以下的变压器抽头一般设在电源侧，更高电压的变压器抽头就设在高压绕组的中心点侧了； 变压器一般都带抽头，以便现场根据实际电压来调整电压值。但是无载调压占多数，主要是一般地区的电压变化不是那么频繁和幅度那么大，可以不用时时调整；但是有些地方对于电压要求比较严，有些地方的电压常常变化，就得使用有载调压了。 有载调压就是将上述绕组抽头都接在有灭弧能力的开关上，在外部通过远方控制手的或自动调节电源好这些抽头的连接，从而达到随时调整低压绕组输出电压的目的。调整时，这些开关先与需要的那个抽头接上，然后断开原来接通的抽头，因为有电压好运行电流的存在，所以跳开的开关与我们使用的其他电源开关一样，要灭弧后断开。 什么情况下不允许调整变压器有载调压装置的分接头？ (1)变压器过负荷运行时（特殊情况除外）； (2)有载调压装置的轻瓦斯动作报警时； (3)有载调压装置的油耐压不合格或油标中无油时； (4)调压次数超过规定时；
(5)调压装置发生异常时。 500kV变压器也是用的有载调压？厉害！ 单从有功潮流方向还不能确切判断如何调整，还得看无功方向，我仅凭经验简单说明一下，但还得进行深层分析，以500kV侧CT为参考点： 第一相限：即有功、无功由500kV流向220kV，500侧电压高说明500kV侧无功过剩，可根据电网运行数据计算需方的无功需量，这种情况一般来讲，调底有载开关档位起不到多大作用，应降低500kV侧系统（发电机无功出力）或投电抗器来实现； 第二相限：即有功由220流向500，无功由500流向220，500侧电压高还是说明500kV侧无功过剩，调节方式同上； 第三相限：即有功、无功均由220流向500，这种情况一般不会导致500kV 过压，除非220侧电压超得太多，也可以调高有载开关档位（类似升压变）；第四相限：即有功由500流向220，无功由220流向500，说明220侧无功过剩，也可以调高有载开关档位，或投电抗器或降低220侧系统无功； 有载开关调节都很困难，500kV一般都由电容、电抗器来调节或调发电机AVR，很方便。 以上内容仅为鄙人观点，若有错误，尽请谅解，能力有限，请多指教。 主变压器的有载调压开关操作规程 6.1??110kV主变使用的ZY－I－III300/110－±8有载调压分接开关是镶入型的，具有单独油箱和小油枕的开关。 6.2 有载分接开关的油温不得高于100℃，不低于-25℃。触头中各单触头的接触电阻不大于 500μΩ。 6.3 检修后及新安装的有载调压开关投入使用前，必须进行下述程序进行操作试验检查。 1. 投入使用前必须熟悉使用说明书的各项要求，先手动操作后电动操作。 2. 操作试验：在电动机控制回路施加电压之前，检查供给电源的额定值是否与所要求的数值一致。检查电动机的电源相序是否正确，若电源相序错，则断路器跳闸后再扣不上，或者断路器再扣后机构
变压器的基本工作原理
变压器的基本工作原理Orga nize en terprise safety man ageme nt pla nning, guida nee, in spect ion and decisi on-mak ing. en sure the safety status, and unify the overall pla n objectives
编制：____________________ 审核：____________________ 时间：____________________
变压器的基本工作原理 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 一、变压器的种类： 1. 按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。 2. 按防潮方式分类：开放式变压器、灌封式变压器、密封式 变压器。 3. 按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型 铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。 4. 按电源相数分类：单相变压器、三相变压器、多相变压器。 5. 按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器 二、变压器工作原理： 变压器的基本工作原理是：变压器是由一次绕组、二次绕组和铁心组成，当一次绕组加上交流电压时，铁心中产生交变磁
通，交变磁通在一次、二次绕组中感应电动势与在单匝上感应电动势的大小是相同的，但一次、二次侧绕组的匝数不同，一次、二次侧感应电动势的大小就不同，从而实现了变压的目的，一次、二次侧感应电动势之比等于一次、二次侧匝数之比。 当二次侧接上负载时，二次侧电流也产生磁动势，而主磁通由于外加电压不变而趋于不变，随之在一次侧增加电流，使磁动势达到平衡，这样，一次侧和二次侧通过电磁感应而实现了能量的传递。 三、变压器的主要部件结构作用： (2) 变压器组成部件：器身（铁芯、绕组、绝缘、引线）、变压器油、油箱和冷却装置、调压装置（即分接开关，分为无励磁调压和有载调压）、保护装置（吸湿器、安全气道、气体继电器、储油柜、净油器及测温装置等）和出线套管。 (3) 变压器主要部件的作用： （1）铁芯：作为磁力线的通路，同时起到支持绕组的作用。变压器通常由含硅量较高，厚度分别为0.35 mm\0.3mm\0.27 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成铁心分为铁
燃烧器点火变压器原理介绍
燃烧器点火变压器原理介绍 燃烧器点火变压器又名:点火器、高压包,变压器的主要功能是电压变换、阻抗变换、隔离与稳压等。在燃烧器自动化控制中变压器应用的比较广泛，型式与种类也有很多，在这里我们只介绍点火变压器的应用与功能。 变压器的主要功能是电压变换、阻抗变换、隔离与稳压等。在燃烧器自动化控制中变压器应用的比较广泛，型式与种类也有很多，在这里我们只介绍点火变压器的应用与功能。 点火变压器主要应用于燃烧器的点火系统，实现燃烧器自动点火的功能。按变压器的种类中，点火变压器的类型多数为：按冷却方式分类为自然冷式、按按防潮方式分类为灌封式、按冷却介质分类为干式、按导电材质分类则多为铜线及少部分半铜半铝变压器、按电源分类多为单相变压器等…… 相对于这些比较繁杂的专业分类方式，燃烧器行业在习惯上将用于燃烧器点火的变压器分为矽钢片变压器与电子变压器两大类，这一分类办法虽然不十分正规，但简便易懂。其他通常的叫法包括有：点火器、高压包等。 矽钢片变压器的主要构成如下： 1、铁芯材料 变压器使用的铁芯材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅
钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000， 2、绕制变压器通常用的材料 漆包线，纱包线，丝包线，最常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下最好用QZ型号的高强度的聚脂漆包线。 3、绝缘材料 在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。 4、浸渍材料 变压器绕制好后，还要过最后一道工序，就是浸渍绝缘漆，它能增强变压器的机械强度、提高绝缘性能、延长使用寿命，一般情况下，可采用甲酚清漆作为浸渍材料。 上述点火变压器多为单相、干法冷却的硅钢片式变压器。 电子变压器是在高频电子镇流器电路的基础上研制出来的一种 变压器电路，它的工作原理与开关电源十分相似，通过整流桥与高频电路，将脉动电流转换为高频电流，然后通过输出变压器对高频电压脉冲降压而获得所需要的电压与功率。 二者相较，矽钢片变压器的优点是变压稳定，寿命长，缺点是成
高频变压器工作原理及用途
高频变压器工作原理及用途 简介 是作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W以上的电源，其磁芯直径（高度）就不得小于35mm。而辅助变压器，在电源功率不超过300W时其磁芯直径达到16mm就够了。 工作原理 变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。 变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 用途 高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。传送功率比较大的情况下，功率器件一般采用IGBT，由于IGBT存在关断电流拖尾现象，所以工作频率比较低；传送功率比较小的，可以采用MOSFET，工作频率就比较高。 制造工艺 高频变压器的制造工艺要点一。 绕线
A 确定BOBBIN的参数 B 所有绕线要求平整不重叠为原则 C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错 D 横跨线必需贴胶带隔离 1. 疏绕完全均匀疏开 2. 密绕排线均匀紧密 3. 线圈两边与绕线槽边缘保持足够的安全距离A,B 4. 套管长度必须足够,一端伸入绕线管的安全胶带以内,另一端伸出BOBBIN上沿面,但不得靠近PIN 5. 最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。 6. 胶带边缘与绕线槽平齐,胶带不歪斜,不反摺不破损。 7. 跨越线底下须贴胶带,保持跨越线与底下线圈绝缘。 高频变压器的制造工艺要点二。 缠线 A 立式BOBBIN 粗线: 0.8φ以上缠线1圈 细线0.2-0.8φ缠线1.5圈 极细线0.2φ以下缠线2-3圈 立式BOBBIN缠法之原则:缠线尽量压到底以不超过凸点为原则。 B 卧式BOBBIN :约缠2-3圈,疏绕不要压到底,以免焊锡时烫伤BOBBIN,如果有宽度限制且规格严格时才用此方式，将缠线压到底后焊锡，再剪边PIN，以减少整个变压器的宽度。 C 横式（卧式，BOBBIN之缠法：约缠2-3圈疏绕，不要压到底以免焊锡时烫伤BOBBIN。 注：如果产品有宽度限制且规格紧必须将缠线部分剪短时为特例，此时即必须将缠线尽量压到底。 高频变压器的制造工艺要点三. 套管
最新变压器继电保护原理图动作过程讲解
变压器继电保护原理图动作过程讲解
变压器继电保护原理图动作过程讲解目录： 一、变压器的保护方式 二、断路器在分闸状态，用控制开关合闸过程 三、断路器在合闸状态，用控制开关分闸过程 四、断路器的“试合闸”动作过程 五、断路器合闸到永久性短路故障点，变压器保护动作过程及跳跃闭锁继电器的“防跳”功能分析 六、断路器在合闸工作状态，变压器电流速断保护范围内发生故障，保护动作过程分析 七、断路器在合闸工作状态，变压器过电流保护范围内发生故障，保护动作过程分析 八、断路器在合闸工作状态，变压器轻瓦斯信号动作过程 九、断路器在合闸工作状态，变压器重瓦斯保护动作过程 十、断路器在合闸工作状态，变压器温度信号动作过程 十一、断路器在合闸工作状态，变压器单相接地保护动作过程 十二、断路器在合闸工作状态，断路器跳闸回路断线监视功能分析 十三、断路器在合闸工作状态，变压器电流测量回路工作原理分析 一、变压器的保护方式 1．对于6～10kV车间变电所的主变压器，通常装设带时限的过电流保护，如果过电流保护动作时间大于0.5～0.7s时，还应装设电流速断保护。
2．瓦斯保护容量在800kV．A及其以上的油浸式变压器应装设瓦斯保护，作为变压器油箱内部故障和油面降低的主保护。 3．电流速断保护它与瓦斯保护相互配合，可快速切除变压器高压侧及其内部的各种故障，均为变压器的主保护。 4．过电流保护是为了防止变压器外部短路引起的过电流和作为变压器主保护的后备保护而装设的继电保护装置。 5．温度保护作为变压器油温升高和冷却系统工作不良的保护装置。 6．单相接地保护由零序电流互感器及与之连接的电流继电器构成。作为变压器高压侧出现单相接地故障的保护。 二、断路器在分闸状态，用控制开关合闸过程 1．当断路器QF在分闸位置，控制开关SA在“跳闸后”位置。“工作位置”行程开关2SQ触点已闭合，控制开关SA（11，10）触点接通，常闭辅助触点QF1闭合，此时，绿灯GN接通控制小母线WC而亮平光。 电流路径：WC+→1FU→SA11－10→GN→2SQ→QF1→KO→2FU→WC- 2．控制开关SA切至“预备合闸”位置时： 其一，控制开关SA（9，10）触点接通,SA（11，10）触点断开，绿灯GN接通闪光小母线WF，断路器位置和控制开关位置不对应，绿灯GN闪光； 电流路径：WF+→SA9－10→GN→2SQ→QF1→KO→2FU→WC- 其二，控制开关SA（1，3）触点接通，为“事故跳闸”音响信号接通做准备。 3．控制开关SA切至“合闸”位置时：
旋转变压器的工作原理及应用
旋转变压器的工作原理及应用 旋转变压器的工作原理及应用 旋转变压器又称分解器，是一种控制用的微电机，它将机械转角变换成与该转角呈某一函数关系的电信号的一种间接测量装置。在结构上与二相线绕式异步电动机相似，由定子和转子组成。定子绕组为变压器的原边，转子绕组为变压器的副边。激磁电压接到转子绕组上，感应电动势由定子绕组输出。常用的激磁频率为400Hz，500Hz，1000Hz和5000Hz。 旋转变 压器结构简单，动作灵敏，对环境无特殊要求，维护方便，输出信号幅度大，抗干扰性强，工作可靠。因此，在数控机床上广泛应用。 通常应用的旋转变压器为二极旋转变压器，其定子和转子绕组中各有互相垂直的两个绕组。另外，还有一种多极旋转变压器。也可以把一个极对数少的和一个极对数多的两种旋转变压器做在一个磁路上，装在一个机壳内，构成“粗测”和“精测”电气变速双通道检测装置，用于高精度检测系统和同步系统。 什么是旋转变压器以及应用方式 什么是旋转变压器以及应用方式 旋转变压器又称分解器，是一种控制用的微电机，它将机械转角变换成与该转角呈某一函数关系的电信号的一种间接测量装置。 在结构上与二相线绕式异步电动机相似，由定子和转子组成。定子绕组为变压器的原边，转子绕组为变压器的副边。激磁电压接到转子绕组上，感应电动势由定子绕组输出。常用的激磁频率为400Hz，500Hz，1000Hz和5000Hz。 旋转 变压器结构简单，动作灵敏，对环境无特殊要求，维护方便，输出信号幅度大，抗干扰性强，工作可靠。因此，在数控机床上广泛应用。 通常应用的旋转变压器为二极旋转变压器，其定子和转子绕组中各有互相垂直的两个绕组。另外，还有一种多极旋转变压器。也可以把一个极对数少的和一个极对数多的两种旋转变压器做在一个磁路上，装在一个机壳内，构成“粗测”和“精测”电气变速双通道检测装置，用于高精度检测系统和同步系统。 旋转变压器的应用 旋转变压器作为位置检测装置有两种应用方式：鉴相方式和鉴幅方式。 1.鉴相工作方式 在旋转变压器定子的两相正交绕组(正弦用s和和余弦用c表示)，一般称为正弦绕组和余弦绕组上，分别输入幅值相等，频率相同的正弦、余弦激磁电压 Us=Umsinωt Uc=Umcosωt 两相激磁电压在转子绕组中会产生感应电动势。根据线性叠加原理，在转子绕组中感应电压为 U=kUssinθ机+kUccosθ机=kUmcos(ωt-θ机)
变压器基本工作原理
第1章 变压器的基本知识与结构 1、1变压器的基本原理与分类 一、变压器的基本工作原理 变压器就是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时,绕组中便有交流电流流过,并在铁心中产生与外加电压频率相同的磁通,这个交变磁通同时交链着原边绕组与副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=11 dt d N e Φ-=22 则 k N N e e u u ==≈212121 变比k:表示原、副绕组的匝数比,也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比,就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多,可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类:升压变压器、降压变压器; 按相数分类:单相变压器与三相变压器; 按线圈数分类:双绕组变压器、三绕组变压器与自耦变压器; 按铁心结构分类:心式变压器与壳式变压器; 按调压方式分类:无载(无励磁)调压变压器、有载调压变压器; 按冷却介质与冷却方式分类:油浸式变压器与干式变压器等; 按容量大小分类:小型变压器、中型变压器、大型变压器与特大型变压器。
三相油浸式电力变压器的外形,见图1,铁心与绕组就是变压器的主要部件,称为器身见图2,器身放在油箱内部。 1、2电力变压器的结构 一、铁心 1、铁心的材料 采用高磁导率的铁磁材料—0、35～0、5mm厚的硅钢片叠成。 为了提高磁路的导磁性能,减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆,这样可使叠装在一起的硅钢片相互之间绝缘。 2、铁心形式 铁心就是变压器的主磁路,电力变压器的铁心主要采用心式结构 。 二、绕组 1、绕组的材料 铜或铝导线包绕绝缘纸以后绕制而成。
