天正建筑快捷键命令大全
天正建筑命令快捷键大全一
设置菜单
自定义ZDY进入用户自定义界面修改操作配置、基本界面、工具栏与键盘热键的参数天正选项 TZXX 建筑设计参数和加粗填充图案设置，基本设定对本图有效，高级选项在下次启动以后一直有效
当前比例DQBL从现在开始设置新的绘图比例
图层管理TCGL
管理天正的图层系统，新建或设置图层标准

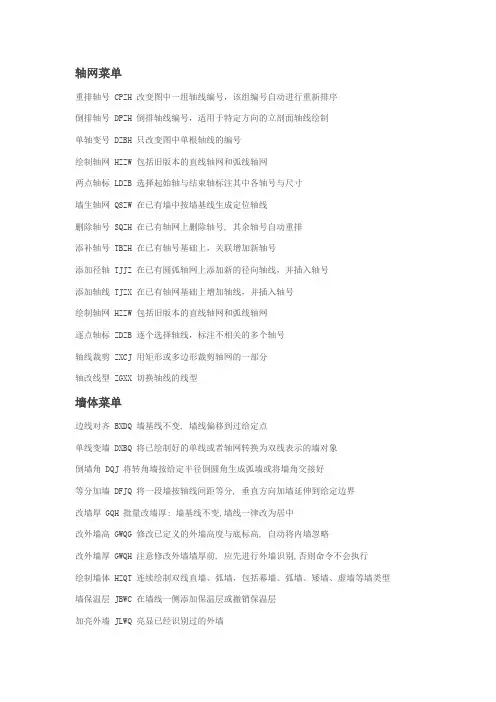

轴网菜单
重排轴号 CPZH改变图中一组轴线编号，该组编号自动进行重新排序
倒排轴号DPZH倒排轴线编号，适用于特定方向的立剖面轴线绘制
单轴变号DZBH只改变图中单根轴线的编号
绘制轴网HZZW包括旧版本的直线轴网和弧线轴网
两点轴标LDZB选择起始轴与结束轴标注其中各轴号与尺寸
墙生轴网QSZW在已有墙中按墙基线生成定位轴线
删除轴号SQZH在已有轴网上删除轴号，其余轴号自动重排
添补轴号TBZH在已有轴号基础上，关联增加新轴号
添加径轴TJJZ在已有圆弧轴网上添加新的径向轴线，并插入轴号
添加轴线 TJZX在已有轴网基础上增加轴线，并插入轴号
绘制轴网HZZW包括旧版本的直线轴网和弧线轴网
逐点轴标ZDZB逐个选择轴线，标注不相关的多个轴号
轴线裁剪ZXCJ用矩形或多边形裁剪轴网的一部分
轴改线型ZGXX切换轴线的线型
轴网合并ZWHB 将多组轴网延伸到指定对齐边界，成为一组轴网。
一轴多号YZDH用于需要多个轴号共用一根轴线时标注轴网。
轴号隐现ZHYX控制轴网中的轴号隐藏和恢复显示。
主附转换ZFZH修改主轴号为附加轴号，或将附加轴号变为主轴号
柱子菜单
标准柱BZZ在指定处插入方柱，圆柱或多边形柱，定义和插入异形柱构造柱GZZ在墙
角处插入给定宽度和长度的构造柱图例。
角柱JZ在墙角插入形状与墙一致的角柱，可设各段长度。
柱齐墙边ZQQB把柱子对齐到指定的墙边
墙体菜单
边线对齐BXDQ墙基线不变，墙线偏移到过给定点
单线变墙DXBQ将已绘制好的单线或者轴网转换为双线表示的墙对象
倒墙角DQJ将转角墙按给定半径倒圆角生成弧墙或将墙角交接好倒斜角DXJ按给定墙角中线两边长度生成斜墙，将墙倒角
等分加墙DFJQ将一段墙按轴线间距等分，垂直方向加墙延伸到给定边界改墙厚GQH批量改墙厚：墙基线不变，墙线一律改为居中
指定内墙ZDNQ人工识别内墙用于内天井、局部平面等无法自动识别的情况
指定外墙ZDWQ人工识别外墙,用于内天井、局部平面等无法自动识别的情况
门窗菜单
编号设置BHSZ根据门窗类型可预先设置对应的门窗编号前缀
编号复位 BHFW 把用户移动过的门窗编号恢复到默认位置
编号后缀 BHHZ 选择一批门窗编号自动添加给定的后缀带形窗DXC在一段或连续墙段上插入等高窗
窗棂展开CLZK把窗立面展开到 WCS，以便进行窗棂划分
窗棂映射CLYS把WCS上的窗棂划分映射回立面窗门窗套MCT在门窗四周添加或删除门窗套
加装饰套JZST给门窗添加三维装饰门窗套线
门口线JMKX给门添加或删除属于门对象的门口线
门窗MC在墙上插入由可定制形状的门窗（弧窗、门连窗、子母门、凸窗、门洞等）
门窗表MCB统计本图中使用的门窗参数，检查后生成门窗表
门窗编号 MCBH选择门窗，可自动生成或修改已有门窗的编号
门窗总表MCZB统计本工程中多个平面图使用的门窗参数检查后生成门窗总表
内外翻转NWFZ批量内外翻转已画在图中的门窗
异形洞YXD在立面显示状态，按给定的闭合pline轮廓线生成任意深度的洞口转角窗ZJC在图中沿墙插入转角窗或者转角凸窗
组合门窗ZHMC选取多个门窗生成统一编号的组合门窗
左右翻转ZYFZ批量左右翻转已画在图中的门窗（由于与【自由复制】命令的拼音快捷同
为ZYFZ，程序目前输入ZYFZ执行自由复制命令）
房间屋顶
标准坡顶BZPD可建立多种三维屋顶，在双坡与单坡屋顶中同时可以生成山墙，与下部墙体连接
布置隔板BZGB选择已经插入的洁具，布置小便池隔板
布置隔断BZGD 选择已经插入的洁具，布置卫生间隔断
布置洁具BZJJ在厨房或厕所中布置厨具或卫生洁具
查询面积 CXMJ查询房间面积，并可以以单行文字的方式标注在图上
房间排序FJPX对房间编号按从左到右从下到上的规则进行排序
房间轮廓FJLK沿着房间内侧创建房间轮廓线，用于踢脚等构件
公摊面积GTMJ定义要公摊到各户（各级）的公用面积
加老虎窗JLHC在三维屋顶生成多种老虎窗形式
加雨水管JYSG在屋顶平面图中绘制雨水管
加踢脚线JTJX对房间添加或删除三维踢脚线
面积累加 MJLJ对选取的一组数值型文字进行求和—
面积计算 MJJS对选取房间或者数字获得的面积进行加减运算，结果标注在图上
面积统计MJTJ最终统计住宅各套型分摊后的经济技术指标
奇数分格JSFG用于绘制按奇数分格的地面或吊顶平面
偶数分格OSFG用于绘制按偶数分格的地面或吊顶平面
矩形屋顶JXWD由三点定义矩形，生成指定坡度角和屋顶高的歇山屋顶等矩形屋顶
任意坡顶 RYPD由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度人字坡顶RZPD由封闭的多段线生成指定坡度角的双坡或者单坡屋顶对象
楼梯其他
电梯DT在电梯间井道内插入电梯门，绘制多种电梯简图
多跑楼梯DPLT输入关键点建立多跑（直线或转折）楼梯
栏板切换LBQH切换是否显示所选择的阳台栏板分段J
连接扶手LJFS把两个梯段的扶手连接成连续的扶手
坡道PD通过参数构造室外直坡道
任意梯段 RYTD以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯_
散水SWSS搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚
双跑楼梯SPLT在对话框中输入梯间参数，直接绘制两跑楼梯
双分平行SFPX在对话框中输入梯间参数，直接绘制双分平行楼梯
双分转角SFZJ在对话框中输入梯间参数，直接绘制双分转角楼梯双分三跑 SFSP在对话框中输入梯间参数，直接绘制双分三跑楼梯交叉楼梯JCLT在对话框中输入梯间参数 , 直接绘制交叉楼梯
剪刀楼梯JDLT在对话框中输入梯间参数，直接绘制剪刀楼梯
三角楼梯SJLT在对话框中输入楼梯参数,直接绘制三角楼梯
矩形转角JXZJ在对话框中输入梯间参数,直接绘制二跑到四跑矩形转角楼梯踏步切换TBQH切换是否显示所选择的踏步分段
台阶TJ直接绘制台阶或把预先绘制好的PLINE转成台阶
添加扶手TJFS以沿上楼方向的Pline路径为基线,添加楼梯扶手阳台YT直接绘制阳台或把预先绘制好的PLINE转成阳台
圆弧梯段YHTD在对话框中输入梯段参数，绘制弧形梯段
直线梯段ZXTD在对话框中输入梯段参数绘制直线梯段，用来组合复杂楼梯
自动扶梯ZDFT 在对话框中输入梯段参数，绘制单双排自动扶梯
天正建筑命令快捷键大全二
立面菜单
构件立面GJLM对选定的一个或多个建筑对象生成立面，取代单层立面命令
立面窗套LMCT生成全包的窗套或者窗的上檐线和下檐线
建筑立面JZLM生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙立面轮廓LMLK对立面图搜索轮廓生成立面轮廓线
立面门窗LMMC插入、替换立面门窗以及立面门窗库的维护
立面屋顶LMWD可完成多种形式的屋顶立面图设计
剖面菜单
参数栏杆 CSLG按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数直梯CSZT按参数交互方式生成剖面的或可见的楼梯
扶手接头FSJT对楼梯扶手的接头位置作细部处理
构件剖面GJPM对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙HPMQ直接绘制剖面双线墙
加剖断梁JPDL输入参数绘制楼板、休息平台板下的梁截面建筑剖面JZPM生成建筑物剖面，事先确定当前图为首层平面居中加粗JZJC将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板LTLB自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆LTLG自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手门窗过梁MCGL在剖面门窗上添加过梁
剖面门窗PMMC直接在图中的剖面墙上插入剖面门窗
剖面填充PMTC以图案填充剖面墙线梁板或者剖面楼梯剖面檐口 PMYK在剖面图中绘制剖面檐口
取消加粗QXJC将已加粗的剖面墙线梁板线恢复原状
双线楼板SXLB绘制剖面双线楼板
向内加粗 XNJC将剖面图中的剖面墙线与楼板线向内加粗
预制楼板YZLB绘制剖面预制楼板
文字表格
表列编辑BLBJ编辑表格的一列或多列
表行编辑BHBJ编辑表格的一行或多行
查找替换 CZTH 查找和替换图中的文字
单行文字DHWZ 创建符合中国建筑制图标注的天正单行文字
单元编辑DYBJ编辑表格单元格，修改属性或文字
单元合并DYHB合并表格的单元格
单元递增DYDZ复制表格单元内容，并对单元内的序列号按规律递增或递减
单元复制DYFZ复制表格内或者图形中的文字与图块进入目标表格单元
撤销合并CXHB撤销已经合并的表格单元，恢复为标准的表格
单元累加DYLJ累加表行或表列的数值内容，结果放在指定单元格内
单元插图DYCT把天正图块或ACAD图块插入到表格中指定单元格内
撤销合并CXHB撤销已经合并的表格单元，恢复为标准的表格
多行文字一创建符合中国建筑制图标准的天正整段文字读入Excel —根据Excel选中的区域，创建相应的天正表格
繁简转换FJZH将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字QXWZ沿着曲线排列文字______________________ |
全屏编辑 QPBJ对表格内容进行全屏编辑
文字合并WZHB把TArch 3.x 的分开的中英文文字合成一行或单行文字合成多行文字文字样式 WZYS创建或修改命名天正扩展文字样式并设置图形中文字的当前样式
文字转化WZZH 把AutoCAD单行文字转化为天正单行文字
新建表格XJBG绘制新的表格并输入表格文字
拆分表格 CFBG按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。合并表格HBBG 按行或列把多个表格合并为一个表格，行列不同可以自动处理。
增加表行ZJBH在指定行前后增加表行
删除表行SCBH删除指定表行
统一字高TYZG把所选择的文字字高统一为给定的字高
转角自纠ZJZJ把转角方向不符合建筑制图标准的文字（如倒置的文字）予以纠正专业词库ZYCK输入或者维护专业词库里面的词条
转出Excel —把当前图中的天正表格输出到Excel
转出Word —把当前图中的天正表格输出为Word中的表格
天正建筑命令快捷键大全三
尺寸标注
半径标注BJBZ对弧墙或弧线进行半径标注
裁剪延伸CJYS根据给定的新位置，对尺寸标注进行裁剪或延伸
尺寸转化CCZH把AutoCAD的尺寸标注转化为天正的尺寸标注
尺寸自调 CCZT对天正尺寸标注的文字位置进行自动调整，使得文字不重叠
尺寸打断CCDD把一组尺寸标注打断为两组独立的尺寸标注
等分区间DFQJ把天正标注对象的某一个区间按指定等分数等分为多个区间
对齐标注DQBZ把多个天正标注对象按参考标注对象对齐排列
更改文字GGWZ更改尺寸标注的文字（在位编辑更方便）弧长标注HCBZ
按国标规定方式标注弧长
角度标注JDBZ基于两条线创建角度标注
连接尺寸LJCC把平行的多个尺寸标注连接成一个连续的尺寸标注对象两点标注LDBZ对两点连线穿越
过的墙体轴线等对象以及相关的其他对象进行定位标注门窗标注MCBZ标注门窗的定位尺寸，即第三道尺寸线内门标注NMBZ标注内墙门窗尺寸以及门窗与轴线或者墙边的关系墙厚标注QHBZ对两点连线穿越的墙体进行墙厚标注墙中标注 QZBZ按墙中心线标各墙间距，用于公共卫生间等隔断标注切换角标QHJB对角度标注和弦长标注进行相互转化
取消尺寸 QXCC取消连续标注中的一个尺寸标注区间
文字复位WZFW尺寸文字的位置恢复到默认的尺寸线中点上方文字复值WZFZ尺寸文字恢复为默认的测量值
增补尺寸ZBCC对已有的尺寸标注增加标注点
逐点标注ZDBZ点取各标注点，沿给定的一个直线方向标注连续尺寸
符号标注
标咼标注 DZBG 标注各种标咼符号，可连续标注标咼断面剖切DMPQ在图中标注断面剖切符号画对称轴HDCZ绘制对称轴及符号画指北针 HZBZ 在图中画指北针加折断线JZDX
绘制折断线
箭头引注JTYZ绘制指示方向的箭头及引线
剖面剖切PMPQ在图中标注剖面剖切符号，允许标注多级阶梯剖索引符号PQSY包括剖切索引号和指向索引号，夹点添加号圈索引图名SYTM为图中局部详图标注索引图号图名标注TMBZ以一个整体符号对象标注图名比例引出标注 YCBZ可用引线引出来对多个标注点做同一内容的标注坐标标注ZBBZ对总平面图按照大地测量坐标规则进行坐标标注作法标注ZFBZ从专业词库获得标准作法，用以标注工程作法坐标检查ZBJC通过一个基准坐标检查其他坐标点的正确与否
天正建筑命令快捷键大全四
工具
对象编辑DXBJ依照各自定义对象特性，自动调出对应的参数对话框进行编辑对象查询DXCX随光标移动，在各个图元上面动态显示其信息，并可进行编辑
对象选择DXXZ 先选参考图元，选择其他符合参考图元过滤条件的图形，生成选择集
恢复可见HFKJ恢复临时被隐藏的对象
局部隐藏JBYC临时隐藏部分对象，以便观察和编辑其他对象
局部可见JBKJ只显示选中对象，隐藏其余对象
在位编辑ZWBJ不必进入命令即可对天正对象中的文字进行编辑
移位YW按给定的位移值与方向精确地移动对象
自由粘贴ZYNT粘贴已经复制在裁剪版上的图形，可以动态调整待粘贴图形自由复制ZYFZ动态连续的复制对象
自由移动ZYYD动态的进行移动、旋转和镜像
曲线工具
布尔运算BRYS对两个封闭多段线形成的区域进行并集形成新的多段线
反向FX逆转多段线、路径曲面和墙体的方向
交点打断JDDD把通过同一交点的多根共面线段在该点打断
加粗曲线JCQX加粗指定的曲线（直线和多段线、弧）
连接线段LJXD连接同一直线上相连的两线段或同弧线的两弧
消除重线 XCCX消除重合的线、弧
虚实变换XSBH把线型在虚线与实线之间进行变换
线变复线XBFX将若干个彼此相接的线、弧连接成一个多段线对象
图层工具
关闭图层GBTC关闭所选的图层
关闭其它GBQT关闭其它除了所选图层外的其他图层
冻结图层DJTC冻结所选的图层
冻结其它DJQT冻结除了所选图层外的其他图层
锁定图层 SDTC锁定所选的图层
锁定其它SDQT锁定除了所选图层外的其他图层图层恢复TCHF恢复在执行图层工具前保存的图层记录观察工具
行观察视图存盘S T C P把当前视图抓取为位图图像并存盘视图固定S T G D把非菜单命令动态获得的虚拟漫游视图固定下来，避免重生成原来的视
设置立面 SZLM 把UCS设置到平面两点决定的立面视图上
相机透视 XJTS设置相机，以拍照的方式获得三维透视效果虚拟漫游XNMY禾U用已有的相机，身临其境的在三维建筑中漫游
其他工具
测量边界CLBJ测量所选对象的最小包容立方体范围
图形裁剪TXCJ对二维图块等对象进行局部裁剪，多用于立面图的遮挡图形切割TXQG从平面图切割出一部分作为详图的底图矩形JX绘制天正矩形对象］道路绘制DLHZ 绘制总图的道路道路圆角DLYJ 把对折角路口倒成圆角
