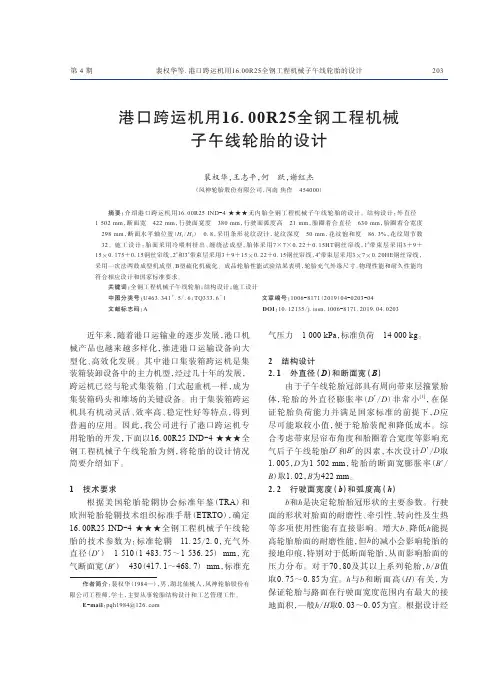

工程机械子午线轮胎的设计
子午线轮胎设计说明书
子午线轮胎结构设计 摘要：随着汽车工业的高速发展，我国汽车拥有量越来越多，高速公路里程越来越长，汽车速度越来越高，在这种形势下，对汽车轮胎的各项性能也提高了要求，以便使汽车的行驶舒适性、安全性得到人们的认同，同时也令轮胎的经济性更容易让人接受。 本文介绍了子午线轮胎在我国的发展历程和发展方向，并对子午线轮胎的结构组成和其优越性进行了研究分析，并完成了对轿车子午线轮胎的设计。 关键词：子午线轮胎；扁平化；带束层；帘布线；轮胎花纹 Radial tire structure design ABSTRACT：Along with automobile industry's high speed development, our country automobile capacity are getting more and more, the highway course is getting more and more long, the automobile speed is getting higher and higher, under this kind of new situation, also enhanced the request to automobile tire's each performance, with the aim of enabling automobile's travel comfortableness, the security to obtain people's approval, simultaneously is been also easier tire's efficiency to let the human accept. this article introduced the meridian tire in our country's development process and the development direction, and the antithetical
半钢子午线轮胎设计规范全解
一、本设计规范适用范围 二、轮胎设计依据的确认 1.目标市场、用户要求的确认 2.轮胎、轮辋设计标准、法规的确认 3.轮胎生产工装、模具及专用工器具、工艺条件的确认 4.轮胎预期成本的测算与分析 5.轮胎设计规格、花纹类别的确认 6.轮胎性能取向、性能指标的确认 7.轮胎试验条件的确认 8.轮胎专用内胎、气门嘴、垫带、硫化胶囊的配置 9.轮胎设计技术要求的确定 10.轮胎设计原则的确定 三、轮胎技术设计 1.新胎充气外缘尺寸的确定 2.轮胎模具型腔尺寸的确定 3.轮胎花纹的设计 4.轮胎花纹总图的绘制
5.轮胎字体排列图的绘制
四、轮胎施工设计 1.轮胎结构型式的确定 2.轮胎骨架材料规格的确定 3.轮胎各部位厚度的确定 4.轮胎成型参数（成型机头曲线、贴合鼓直径等）的确定 5.轮胎半成品部件的确定 6.轮胎材料分布图的绘制 7.轮胎生产专用工器具的确定 8.轮胎施工文件的编制 五、轮胎设计验证 六、轮胎设计文件的编制 七、轮胎设计更改
、本设计规范适用范围 半钢丝结构子午线轮胎（有内胎和无内胎子午线轮胎） 1.轿车子午线轮胎 2.公制、英制轻卡子午线轮胎 3.拖车、挂车子午线轮胎 4.农用子午线轮胎 二、轮胎设计依据的确认 1.目标市场、用户要求的确认 产品设计开发的优先原则：符合标准化、系列化、规范化、通用化的产品优先（采标产品优先原则）；优先满足具有市场普遍性的需求（少数服从多数原则）；优先采用国际先进标准及法规（先进标准覆盖落后标准原则）；优先满足原配胎市场的需求（高性能满足低性能原则）；优先满足国际市场的需求（高质量取代低质量原则）；优先满足高速级、高层级的需求（高指标涵盖低指标原则）；优先满足轻量化、节能、环保、跑气保用、智能型等高技术含量的产品需求（换代产品优先原则）。 另外，对客户（尤其是原配胎市场）的更具体、更细化的要求应尽量满足。如遇到客户的要求不合理，可以通过解释、引导、替代的方法加以解决，最终让客户满意。 2.轮胎、轮辋设计标准、法规的确认 对客户无特殊要求的轮胎，设计首先要满足企业产品标准，企业产品标准
轮胎尺寸标准
轮胎的种类 提起轮胎的种类，其实有很多种分法：有按车种分类的，有按用途分类的，有按大小分类的，有按花纹分类的，有按构造分类的。按汽车种类分类 轮胎按车种分类，大概可分为8种。即：PC——轿车轮胎；LT ——轻型载货汽车轮胎；TB——载货汽车及大客车胎；AG——农用车轮胎；OTR——工程车轮胎；ID——工业用车轮胎；AC ——飞机轮胎；MC——摩托车轮胎。 按轮胎用途分类 轮胎按用途分类，包括载重轮胎、客车用轮胎及矿山用轮胎等种类。载重轮胎除了在胎壁上标有规格尺寸以外，还必须标明层级数。但在这里需要告诉大家的是，载重轮胎的层级数并不是指它的实际层数，而是指用高强度材料帘线制作胎体的轮胎，其负荷性能相当于用棉帘线制作胎体的轮胎帘布层数。这是因为棉帘线是最早用于制作胎体帘线的，因此，国际惯例即以棉帘线层为表示轮胎层数的基准。不同层级，轮胎的负荷能力不同。即使相同规格的轮胎，因为它的层级数不同，它的负荷能力也不相同，所
以，不同层级的轮胎，不能在同一轴上使用，否则，在高速行驶并负载的情况下就会发生危险。比如：解放车用的900—20轮胎(16层级)就不能和900—20轮胎(14层级)同用在一轴上，因为它们的层级不同，负荷不同，混用以后就容易发生危险。 轻型货车或面包车用的轻型子午线载重轮胎都要在轮胎型号的后面加一个字母“C”，以便和轿车用的子午线轮胎加以区分。如：金杯面包车用的轮胎185SR14C，其中的“C”即指此轮胎为轻型载重轮胎。而美国标准则规定：客车用的轮胎，要在轮胎规格前面用字母“P”加以表示。如：切诺基用的P215／75R15轮胎，其中的“P”即指此轮胎为客车用轮胎。有很多驾驶员不懂得这个“P”字的含义，一味迷信它，认为美国车上就必须使用带“P”的轮胎，因此，在换轮胎时没有“P”字的轮胎不敢使用，经常闹出一些笑话。有些轮胎经销商，在遇到有这种心理的驾驶员以后，便把带“P”字的轮胎价位卖得很高。其实“P”字只是美国的一种规定，比如，我国上海回力轮胎厂生产的轮胎185／70R14轮胎，要出口美国给福特厂生产的天霸车配套使用，那么，根据美国的规定，上海回力厂生产的185／70R14轮胎的前面就要加个“P”字，以示此轮胎为客车用轮胎。所以，您在换轮胎时，千万不要被这个“P”字唬住。相反，这个“C”字。您倒要注意，并且，如果您的车属于轻型载货汽车那就一定要坚持做到无“C”字轮胎不换。前面说过金杯面包车用的是子午线185SR14C轮胎，而奥迪轿车用
子午线轮胎设计、制造技术汇总
子午线轮胎设计与制造 第一节子午线轮胎结构特点 子午线轮胎是由米其林公司首次于1946年发明，其名因结构而得名，胎体材料(帘子线层)呈径向排列，垂直于轮胎行驶方向，类似于径纬线，因此形象的将其称为子午线轮胎。子午线轮胎胎冠结构和胎体结构是不同的，胎体具有良好的减震、散热、操控等性能；胎冠的结构比较强壮，抗冲击能力、稳定性能等比较好。目前轿车所用轮胎基本上为子午线轮胎。 由于子午线轮胎具有耐磨、节油、乘坐舒适，牵引性，操作稳定性及高速性能好等优点，使其获得了较快的发展。目前，国际上子午线轮胎占轮胎市场的80%。 子午线轮胎与普通斜交轮胎相比，具有许多斜交轮胎不具有的优点。而赋予子午线轮胎性能的根本原因，则在于子午线轮胎与普通斜交轮胎的结构不同。 图示为子午线轮胎的构造。它由1-胎圈，2-帘布层，3-带束层，4-胎冠；5-胎肩组成，并以带束层箍紧胎体。其特点是： 1. 帘布层帘线排列的方向与轮胎的子午断面一致。由于帘线如此排列，使其强度得到充分利用。子午线轮胎的帘布层数一般可比普通斜交胎诚少约40%～50%，胎体较柔软。 2.帘线在圆周方向上只靠橡胶采联系，因此，为了承受行驶时产生的较大切
向力，子午线胎具有若干层帘线与子午断面呈大角度(交角为70度～75并)、高强度、不易拉伸的周向环形的类似缓冲层的带束层。带束层通常采用强，度较高、拉伸变形很小的织物帘布(如玻璃纤维、聚酰胺纤维等高强度材料)或钢丝帘布制造。 子午线轮胎的优点是： 1.接地面积大，附着性能好，胎面滑移小，对地面单位压力也小，因而滚动阻力小，使用寿命长。 2.胎冠较厚且有坚硬的带束层，不易刺穿；行驶时变形小，可降低油耗3%～8%。 3.因为帘布层数少，胎侧薄，所以径向弹性大，缓冲性能好，负荷能力较大。 它的缺点是：因胎侧较薄，胎冠较厚，在其与胎侧的过渡区易产生裂口。侧面变形大，导致汽车的侧向稳定性差，制造技术要求高，成本也高。 由于子午线轮胎明显优越于普通斜交胎，因此在轿车上已普遍采用，在货车上也越来越多地采用了子午线轮胎，如东风EQ1090E型、EQ2080E型、解放CAl091型、黄河JNll82型等载货汽车和越野汽车上的轮胎，均为子午线轮胎。
_子午胎设计及制造
第一节子午线轮胎结构特点 1948 年，法国米其林轮胎公司试制生产了全世界第一条全钢丝子午线轮胎。 由于子午线轮胎具有耐磨、节油、乘坐舒适、牵引性，操纵稳定性及高速性能好等优点，使其获得了极快的发展。 子午线轮胎与普通斜交轮胎相比，具有许多斜交轮胎不具有的优点。而赋予子午线轮胎优越性能的根本原因，则在于子午线轮胎与普通斜交轮胎的结构不同。子午线轮胎的主要结构特点有以下几点。 ①胎体帘线各层间相互平行地由一胎圈到另一胎圈成子午线方向（与胎冠中心线呈90o）排列。轮胎内压对胎体帘线产生的应力比普通斜交轮胎少一半，而且所有帘线按照受力方向排列，每根帘线充分受力，因而子午线轮胎可以减层，一般比斜交轮胎少40～50%，轮胎层数可以为偶数，也可以为奇数。而斜交轮胎胎体帘线 则按48o～50o交叉排列，胎体承受内压盈利的80～90%，且必须为偶数层。 ②子午线轮胎带束层（缓冲层）是主要受力部件，承受轮胎内压总伸张应力的60～75%，采用70o～75o大角度，像一个刚性环带沿周向禁箍在子午排列的胎体帘线上，极大的限制了胎体周向变形，故耐磨性、稳定性极好。而斜交轮胎缓冲层只起保护胎体、缓和冲击的作用。因此，子午线轮胎设计主要是带束层设计，使轮胎在力学性能上获得平衡。 ③由于胎体帘线子午排列，能最大限度发挥帘线强力作用，但胎体侧部因层数少柔软且刚性不足，法向变形较斜交轮胎增大25～30%，胎侧部位屈挠变形大，不耐刺穿，同时，子午线轮胎的胎圈部位承受内压伸张应力比斜交轮胎高30～40%，胎圈易早期损坏，故胎圈部位设计是子午线轮胎设计中的另一个重点。子午线轮胎构造
轮胎工业的发展应追溯到16 世纪初，在巴西发现天然橡胶后，古人用胶乳制 成原始的胶球、胶鞋及各种橡胶制品。 1833 年有人利用高弹性的橡胶尝试减弱马车行驶时所承受的冲击。 1839 年美国科学家固特异发明了硫化技术，使得橡胶制品广泛应用。 1888 年英国医生约翰?布义的邓禄普发明了充气轮胎。 1889 年美国人巴尔特列取得楔宁轮胎专利权。 1890 年又成功研制出由外胎和内胎组成的力车轮胎，为充气轮胎的发展打下良好基础。 1895 年发明汽车，扩大的充气轮胎的应用范围。 1933 年法国米其林公司首创出钢丝斜交胎后，于1948 年相继生产出钢丝子午线轮胎，震动世界各国，促使子午线轮胎的迅速发展。 1970 年美国费斯通公司试制橡塑并用的浇注轮胎，未获成功。奥地利LIM 公司经过20 多年的研制，于80 年代生产出首批农业浇注轮胎，轮胎浇注工艺的突破，将有可能导致轮胎生产技术上的根本变革。 轮胎工业近年来发展迅速，轮胎产量、质量、品种、设备均有较大的提高与发展，但与国外先进水平相比，差距仍然很大。 国外比较知名的轮胎企业有：法国的米其林，日本的普利斯通，美国的固特异，德国的大陆，韩国的锦湖，新加坡的佳通等。 我国的橡胶工业起步晚，创始于1915 年，比资本主义国家晚了近100 年，我国的轮胎企业是在建国后才获得了新生。现在已打出品牌的有青岛黄海集团的黄海牌，威海三角集团的三角牌，华南轮胎厂的万力牌，贵州轮胎厂的前进牌，中国台湾的正新等。 一、子午线轮胎的优点 1．胎面耐磨胎体帘线角度为0o，带束层帘线角度为15o～24o，角度小、刚
子午线轮胎的质量检验
作为最后一道关卡，质量检验尤为重要，它决定着轮胎是否可以正常出厂，能否保证行驶安全的重要环节。 目前主要采取手触和目测的方法进行。外观检查后，要按照外观质量标准和等级标准对被检轮胎进行分类和分级。如果外观质量问题能够影响轮胎的使用和安全时，则会被判定为废品或降低使用等级；如果是属于制造中产生的纯粹的外观缺陷、稍加表面处理就可以改善的，则处理后可根据标准判定等级。轮胎外观质量主要有松软起泡、气泡、子口窄、子口上抽、缺胶裂口、子口露线缺胶、气泡、裂口、接头开花纹圆角、花纹沟裂口、缺胶、重皮裂口、气泡、花纹错位。轮胎红色和黄色圆圈表示均匀性和动态平衡达到标准，三角号则不符合标准。 成品胎出硫化工序后，要进行一系列的在线检测及修饰，如外观检查、外观修饰、X光检查、均匀性能检测、静平衡性能检测、动平衡性能检测、成品分类等项目，之后成品按规格入库储存。子午线轿车轮胎一般要经过X光、均匀性、静平衡或动平衡等性能的检查；全钢载重子午胎目前一般只X光检查，但有的制造厂正在考虑增加均匀性等项目。 成品外观检测项目： 胎圈部分：松软起泡、气泡、子口窄、子口上抽、缺胶裂口、子口露线； 胎侧部分：缺胶、气泡、裂口、接头开等； 胎冠部分：花纹圆角、花纹沟裂口、缺胶、重皮裂口、气泡、花纹错位； 胎体部分：脱空、气泡、欠硫、凸凹不平、胎里露线、气密层接头开裂等。 此外，还有轮胎里、外表面光洁度、杂质、损伤、变形以及标记错误等项目和内容。 成品外观修饰： 成品外观上出现的类似局部缺胶、重皮裂口、胎面及胎侧接头裂口等缺陷都可以进行修补。修饰后的轮胎经检查认为符合外观质量标准的，可进行下一个检查项目。 X光检查： X光机大体上有X射线发生器及配套装置、辊道、装卸胎机构、撑胎器等构成。轿车及轻卡子午胎一般进行充气检查；全钢载重子午胎则进行非充气检查。轿车及轻卡子午胎的某种规格在产品质量稳定期时一般按5-10%的百分率进行X光抽检；不稳定时期要增加抽查量，甚至100%检测。全钢载重子午胎必须100%进行X光检测。 载重子午胎X光检查内容一般为：带束交叉角度、差级、帘线密度、排列均匀性及是否弯曲；胎体帘线密度及排列均匀性；胎圈反包高度的对称性；胎面等部件接头质量；杂质及气泡的位置等。 均匀性检测：表示轮胎均匀性的指标包括径向力偏差（RFV）、侧向力偏差（LFV）、径向力偏差最高一次谐波（RFVH-IST）、侧向力偏差最高一次谐波（LFVH-IST）、正转时的侧向力偏移（LFD-CW）、反转时的侧向力偏移（LFD-CCW）、锥度、角度效应。 静平衡性检测：轮胎的静态不平衡是由于它的胎冠部位的不平衡造成轮胎的重心不在旋转轴上而产生的，用g-cm或g表示。 动平衡性能检测：动平衡试验机能够检测轮胎的静态、力偶、两平面的不平衡度（g-m）、角度位置。由于轮胎的动平衡较静平衡更能够全面的鉴定轮胎在使用中的动态性能，因此可以取代静平衡检测。主要介绍这几种情况，X光检查带束层1、缺陷描述：轮胎带束层内所存在的问题2、缺陷原因及纠正办法：1）带束层规格不对—检查装入硫化机的轮胎带束层是否在公差之内2）带束层定中有差错—检查1#和2#带束层定中，校正二段成型机带
轮胎规格全参数解释
轮胎规格参数解释 胎规格，是轮胎几何参数与物理性能的标志数据。形象的说，就是车子所穿的四只鞋子的大小，鞋底的设计如何，是适合慢跑还是快跑。不同规格的轮胎对于整车的性能表现以及舒适性都会产生影响，下面我们一起看下。 轮胎规格表示含义 国际标准的轮胎规格，一般由六部分组成，“轮胎宽度（mm）+轮胎断面的扁平比（%）+轮胎类型代号+轮辋直径（英寸）+负荷指数+许用车速代号”。轮胎宽度、轮辋直径及扁平比如上图所示，其中扁平比为胎厚与胎宽的百分比。
轮胎宽度，是影响整车油耗表现的一个因素。轮胎的越宽，与地的接触面积越大，相应的就增加了轮胎与地面的摩擦力，车辆的动能转化为摩擦热能而损失的能量会增加，如若行驶相同距离时宽胎就更容易耗油。不过事物都有它的两面性，虽然油耗增加，但宽胎的抓地力要更强，进而也将获得更好的车身稳定性。
扁平比，是影响车辆对路面的反应灵敏度的主要因素。扁平比越低的车辆，胎壁越薄，且轮胎承受的压力亦越大，其对路面的反应非常灵敏，从而能够迅速把路面的信号传递给驾驶者，更便于操控，多见于一些以性能操控见长的车型。扁平比越高，胎壁越厚，虽然拥有充裕的缓冲厚度，但对路面的感觉较差，特别是转弯时会相对更为拖沓，多见于一些以舒适性见长的车型。还有就是越野车的扁平比一般较高，主要是为了适应环境恶劣的路况。
轮胎类型代号，常见的表示有“X”高压胎，“R”、“Z”子午胎，“一”低压胎。市场上的轿车一般采用子午线轮胎，且目前已经实现了子午线轮胎无内胎，俗称“原子胎”。这种轮胎在高速行驶中不易聚热，当轮胎受到钉子或尖锐物穿破后，漏气缓慢，可继续行驶一段距离。另外，原子胎还有简化生产工艺，减轻重量，节约原料等好处。 负荷指数是把一条轮胎所能承受的最大负荷以代号的形式表示，来表征轮胎承受负荷的能力，数值越大，轮胎所能承受的负荷也越大。负荷指数及对应承载质量列表如下。
子午线轮胎行业发展状况
子午线轮胎行业发展状况 1、钢帘线产品?钢帘线是金属制品中的皇冠产品,加工程度深、（一)行业基本情况? 技术精度高。在国外，从 子午轮胎于上世纪20 年代末期由法国米其林公司发明至今，钢帘线生产在原材?料、加工技术、工艺装备等各方面都已比较成熟。我国从20 世纪6０年代开始生产钢帘线产品,规模较大的钢帘线厂家由最初的不足五家发展到目前的十多 家。经过４0 多年的发展,国内钢帘线企业通过自主研发和引进国外的先进技术?和设备，生产能力有了大幅提高,生产工艺也开始逐步成熟。?随着我国经济的快速发展和高速公路建设投资的增加，原来的斜胶轮胎已?不能满足汽车工业发展的要求，从而加大了对子午轮胎的需求。相比先进发达 的国家和地区９0%以上的子午化率，我国轮胎子午化率仅50%左右,钢帘线是子?午轮胎的骨架材料,未来发展空间十分广阔。2000-20０5年我国钢帘线的市场需 求量及2０06-２010 年需求量预测如下表所示。可以看出，自２0００年以来我国钢帘线市场需求量持续增长，年均增速为42.７４%，预计2010 年钢帘线需求量将达到70.3 万吨。 单位：万吨 ２、镀锌钢丝、钢绞线产品 镀锌钢丝、钢绞线主要用途为吊架、悬挂、通讯电缆、架空电力线等，产 品广泛应用于输电线路、电气化铁路等领域。镀锌钢丝、钢绞线市场的生产企?业超过一百家，但主要的十余家企业占据了大部分的市场份额。“十五”期 间,电力电缆行业产品需求量以年均２0%以上的速度发展,这极大地带动了钢 绞线等相关产品需求的增加。根据我国“十一五”电网发展规划,今后５年我?国电网建设总投资将超过1 万亿元，是我国＂九五"末到"十五"初进行的3 年大规 模城乡电网建设、改造总投资的２倍多，因此，镀锌钢绞线市场未来具有良好?的发展前景。 1、行业管理体制及主管部门?本公司子午轮胎钢帘线、胶管钢（二）行业管理情况? 丝产品和镀锌钢丝、钢绞线产品均属于金 属制品行业中的线材制品子行业。经济体制改革以来,我国金属制品行业的经?营由原来的政府指令性计划模式向市场经济模式转化，原行业主管部门的部分?职能也渐渐被
