受电弓微机试验台说明书

受电弓微机试验台说明书
受电弓微机试验台说明书

受电弓微机测试系统说明书

1产品简介

受电弓试验台(以下简称试验台)主要适用于SS系列电力机车受电弓的升降弓的静态接触压力、升降弓时间、升弓高度、同高压力差等参数的测试。

“受电弓微机测试系统V4.0”为嵌入式测试系统,采用VC++6.0进行开发,菜单式操作,测试过程用图形动态显示,并对测试结果进行保存、查询和打印功能,具有测试直观,操作简单的特点。

2主要参数

2.1输入电压:AC380V 50Hz

2.2 输出电压:DC 110V

2.3 软件环境:WIN98,office97及以上。

2.4 使用环境:温度-10℃~55℃,海拔小于2500m,相对湿度不大于90%

3 外形及结构

800*600*1600(长*宽*高)mm

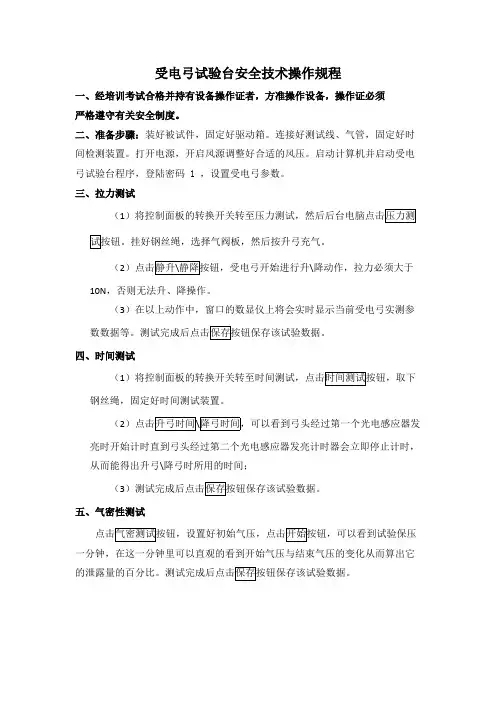

4 软件使用说明

4.1开始运行

在桌面上双击“受电弓微机测试系统”图标。出现系统登录窗口,如图1所示。在登录对话框中选择用户名,在密码框中输入密码,单击“进入”按钮进入测试系统,或单击“取消”按钮退出。若输入密码不正确,可重试4次,4次后若还不正确,将自动退出。密码正确,

程序进入到主程序窗口,如图2所示。如果进入程序时,提示“打开板卡失败”,说明板卡与主机连接不良,请检查板卡是否连接正常,重新启动计算机即可。

图1

图2

4.2如果是以管理员身份进入程序的,可进行用户的增减,用户密码的修改,同时还可进行高度调零,压力调零,高度和压力系数的调节等。如果是以试验员身份进入的,则只能进行相应的试验项目和数据

查询,其它人员进入的则只能进行数据查询。用户的增减,用户密码的修改如图3所示。

图3

4.3 进入参数设定菜单,如图4所示。输入试验员名,受电弓编号,选择相应的受电弓型号后,按“确定”按钮。如果没有相应的受电弓型号,可按“添加”按钮,把受电弓的相应信息添加完后,按“确定”按钮。

图4

受电弓型号和试验员确定后,被禁止的试验项目菜单会出现。如图5所示。

图5

4.4 高度调零可通过试验台上的电位器来进行调节,也可通过程序的相应菜单进行调零。如图6所示。

图6

4.5 如果是进行压力特性曲线的测试,则应送出电磁阀的控制电压,可通过把试验台上的升、降按钮打到升位上,也可通过“拉力测试电

源”菜单或按钮来实现。

4.6 升弓压力特性曲线的测试可按“升弓压力测定”菜单或按钮来实现。

4.7 降弓压力特性曲线的测试可按“降弓压力测定”菜单或按钮来实现。

4.7压力自动测定可自动完成升弓和降弓的特性曲线测试,可按“压力自动测定”菜单或按钮来实现。

4.7可通过“压力暂停测定”菜单和按钮来停止压力特性曲线的测试。

4.7升弓时间的测试,可按“升弓时间测定”菜单或按钮来实现。升弓时间的测试时,要把试验台上的升、降按钮打到降位上,并确定没有送出控制电源。弹簧式的受电弓如果升弓时间超过30s,程序会自动暂停升弓时间的测试;气囊式的受电弓如果在30 s内没有升弓信号,程序会自动暂停升弓时间的测试。

4.8降弓时间的测试,可按“降弓时间测定”菜单或按钮来实现。降弓时间的测试时,要把试验台上的升、降按钮打到降位上,并确定有送出控制电源。如果升弓时间超过30s,程序会自动暂停降弓时间的测试。

4.9 受电弓的ADD时间测试可通过“ADD测试”菜单或按钮来实现。

4.10 受电弓的寿命试验可通过“寿命试验”菜单或按钮来实现。设置好寿命试验的时间间隔,按“开始”按钮,程序会自动按设好的时间间隔自动的进行受电弓的寿命试验。如图7。

图7

4.11测试完后,可通过“打印输出”按钮,实现测试数据的打印。可通过“保存”按钮来实现数据的保存和进库。数据进库后,可通过“数据查询”按钮来实现测试数据的查询。测试数据查询如图8所示。

图8

打印输出格式如图9所示。

图9

4.12退出程序时,如果没有取下拉力传感器,测应把试验台上的升、降按钮打到升位上。
