篮球比赛计时器(课程设计)

摘要.................................................... I 1 总体设计思路、基本原理. (1)

1.1 设计思路 (1)

1.2 基本原理 (1)

2单元电路设计与各单元电路图 (2)

2.1 秒脉冲发生器的设计 (2)

2.2 秒、分倒计数器的设计 (2)

2.2.1 24秒倒计时电路 (2)

2.2.2 12分钟倒计时电路设计 (3)

2.3 译码器和显示器的设计 (5)

3 总设计 (6)

4 总结 (9)

参考文献 (10)

附录 (11)

附录1 (11)

附录2 (12)

简易篮球比赛计时器

摘要

本设计主要能完成：显示篮球竞赛24秒和12分倒计时功能；此计时器功能齐全，系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时蜂鸣器会发出声报警信号等。本设计是脉冲数字电路的简单应用，应用七段数码管来显示时间。此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能。本设计完成的中途计时功能，实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的应用价值。

本电路主要有五个模块构成：秒脉冲发生器、计数器、译码显示电路、控制电路和报警电路。当控制电路的置数开关闭合时，在数码管上显示数字24和12：00，每当一个秒脉信号输入到计数器时，数码管上的数字就会自动减1，当计时器递减到零时，报警电路会发出蜂鸣信号。控制电路能直接控制计数器启动计数、暂停/连续计数、译码显示电路的显示等功能。

关键词：计数器24秒倒计译码显示电路报警电路

1 总体设计思路、基本原理

1.1 设计思路

篮球比赛计时器的主要功能包括：12分钟倒计时、进攻方24秒倒计时计时暂停，重新开启和结束警报提示。该计时系统由以下四个电路模块组成：

1秒时基产生器：由集成电路定时器555与RC组成的多谐振荡器作为时间标准信号源。

24秒倒计时：这部分电路完成24 秒倒计时的功能，当比赛准备开始时，屏幕上显示24秒字样，当比赛开始后，倒计时从24逐秒倒数到00。这一模块主要是利用双向计数器74LS192来实现。

12分钟倒计时：这部分电路完成12分钟倒计时的功能，比赛准备开始时，屏幕上显示12：00字样。当比赛开始时，倒计时从12：00开始逐秒递减到00：00。这一模块也是利用双向计数器74LS192的减计数功能来实现。

警报提示：当两个计数器中任一个计时到零时，LCD端出现低电平,蜂鸣器鸣响发出警报。

1.2 基本原理

主体电路：即倒计时部分，包括12分钟和24秒倒计时。12分钟倒计时的基本原理：比赛处于准备开始阶段，扳动启动开关SW4使倒计时计数器相应的置数端有效，显示设定的时间12：00，当比赛开始，扳动SW1，倒数计时器开始工作,相应的置数、清零端无效，计时器逐秒进行倒计显示。当有球员犯规，比赛需要暂停时，这个功能通过暂停开关SW1来实现。当倒数计时器计数到零时，选取“00：00”这个状态，通过组合逻辑电路给出截断信号,让其与时钟脉冲在与非门中将时钟脉冲截断，从而计时器在计数到零时停住。24秒计数芯片的置数端和12分的置数、清零端共用一个开关，比赛开始后，24秒的置数端也无效，24秒的倒数计时器与12分的倒数计时器同时开始进行倒计时，逐秒倒计到零。同样也是选取“00”这个状态，通过组合逻辑电路给出截断信号，让该信号与时钟脉冲在与非门中将时钟截断，使计时器在计数到零时停住。

报警提示：当12分倒计时和24秒倒计时任意一个倒计时到零时，蜂鸣器鸣报提示。

2 单元电路设计与各单元电路图

2.1 秒脉冲发生器的设计

由集成电路定时器555与RC组成的多谐振荡器作为时间标准信号源。

图2-1 秒脉冲发生器

参数计算：

用555组成的多谐振荡产生脉冲电路：R5为1.5K ，R6为6.3K ，C2为10uF，则555产生的脉冲频率为1.014Hz，而设计要求为1Hz,因此其误差较小,在精度要求不是很高的时候可以使用。

2.2 秒、分倒计数器的设计

2.2.1 24秒倒计时电路

计数器的倒计时功能。用两片74LS192分别做个位（低位）和十位（高位）的倒计时计数器，由于本系统只需要从开始时的“24”倒计到“00”然后停止，所以可以直接运用十进制的74LS192进行减计数。

因为预置的数不是“00”，所以我选用置数端PL来进行预置数。低位的借位输出信号用作高位的时钟脉冲。

图2-2 24秒倒计时电路

2.2.2 12分钟倒计时电路设计

12分钟倒计时秒部分,运用两片可逆计数器74LS192来构成60进制的减计数器。

这个计数器的低位即个位，不需要搭接任何反馈电路而直接运用74LS192芯片的减计数功能：时钟脉冲接到DN端，置数、清零端无效，即可以实现十进制的倒计时计数功能。而最低位的计数变化应当与时钟脉冲的变化同步。所以，原则上应当将时钟脉冲直接引到这片192计数器的减计数时钟脉冲输入端DN。

该计数器的高位即十位，与低位的计数进制不相同。由于时间的分和秒都是60进制，所以这里的计数芯片74LS192必须要接成六进制的计数器。这里，选用反馈置数的方法来实现这个功能。

从Q3引出高电平信号，通过非门作用后形成低电平反馈信号，送入74LS192芯片的置数端PL使之实现置数动作。

置数时，输出的数是与输入的数是一样的，这里设置的数是5，这样，当计数器从0变到9时，由于进行了异步置数，9就在瞬间变成了5，计数输出的结果就变为0→5→4→3→2→1→0，实现了六进制的功能。

12分钟倒计时分部分,也是运用两片可逆计数器74LS192来构成减计数器。在两片计数器的连接上，与秒部分一样。也是把低位的借位信号作为高位的时钟脉冲进行连接。而低位计数器的时钟脉冲则是用秒部分高位计数器的借位输出信号来充当的。运用以上两个计数器组合，就在低位计数器从0变到9或从0变到5的瞬间，在它的借位输出端出现一个电平的上升脉冲沿，从而使高位的计数器倒倒计一个数。实现倒计时功能。

图2-3 12分钟倒计时电路

2.3 译码器和显示器的设计

译码电路的功能是将“秒”、“分”计数器的输出代码进行翻译，变成相应的数字。本次驱动LED七段数码管的译码器，选用CD4511.相应的，与LED七段共阴极显示数码管相互连接。

3 总设计

图3-1 总电路图

说明：开关SW4的作用是对12分钟的置数和启动开关。开关SW1是暂停、继续开关。开关SW3对24秒的清零开关。开关SW2是对24秒的置数开关。

4 总结

通过这次的课程设计，我在收获知识的同时，还收获了阅历，收获了成熟，在此过程中，我通过查找大量资料，请教老师，以及不懈的努力，不仅培养了独立思考、动手操作的能力，在各种其它能力上也都有了提高。更重要的是，我学会了很多学习的方法。而这是日后最实用的，真的是受益匪浅。

刚开始拿到题目时，不知如何入手，毕竟，课程设计不同与实验课，电路图和程序都要自己设计。后来，静下心来，仔细分析题目，再加上指导老师的说明与提示和同组成员的帮助，心中才有了谱。将整个系统根据不同的功能划分成模块，再分别进行设计，逐个攻破，最后再将其整合即可。

通过这次课程设计，不仅巩固了自己课堂上学到的理论知识，又掌握了常用集成电路芯片的使用，并在此基础上学习了数字系统设计的基本思想和方法，学会了科学地分析实际问题，通过查找资料及请教老师和同学等多种途径来解决问题。同时，也培养了我认真严谨的态度。

最后这次课程设计总算顺利完成了，在设计中遇到了很多不同的问题，但在老师和同学的指导和帮助下，最终还是顺利解决了各种问题。在此，对给过我帮助的所有同学和各位指导老师再次表示忠心的感谢！

参考文献

[1]康华光、邹寿彬.电子技术基础数字部分（第四版）[M].北京:高等教育出版社，

2000.241-259.

[2]陈大钦.电子技术基础实验——电子电路实验·设计·仿真[M].北京:高等教育出版

社,2000.22-41.

[3]徐国华、孙东、王新金.电子综合技能实训教程[M].北京:北京航空航天大学出版

社，2010.104-128.

[4]姚福安.电子电路设计与实践[M].山东:山东科学技术出版社2001.76-97.

[5]王澄非.电路与数字逻辑设计实践[M].江苏:东南大学出版社1999.156-178.

附录附录1

表6-1 元器件清单

电阻 6.3K 1

开关普通 2

开关单刀双匝 2

导线连接若干

附录2

下图中：MR为清零端，PL为置数端，UP为加计数器，DN为减计数器，TCU为非同步进位输出端，TCD为非同步借位输出端，P0、P1、P2、P3、为计数输入端，Q0、Q1、Q2、Q3为数据输出端。

图6-1 74LS192管脚图

表6-2 74LS192功能表

输入输出

1 X X X X X X X 0 0 0 0 0 0 X X d c b a d c b a 0 1 1 x x x x 加计数器

0 1 1 x x x x 减计数器

图6-2 CD4511管脚图

其功能如下：

BI脚是消隐输入控制端，当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。LT脚是测试输入端，当BI=1，LT=0 时，译码输出全为1，不管输入DCBA 状态如何，七段均发亮，显示“8”。它主要用来检测数码管是否损坏。LE为锁定控制端，当LE=0时，允许译码输出。LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。A、B、C、D为8421BCD 码输入端。QA、QB、QC、QD、QE、QF、QG为译码输出端，输出为高电平1有效。

表6-3 CD4511真值表

输入输出

LE B1 LT D C B A a b c d e f g 显

示X X 0 X X X X 1 1 1 1 1 1 1 8 X 0 1 X X X X 0 0 0 0 0 0 0 消

隐

篮球比赛计时器(课程设计)剖析

目录摘要...................................................... I 1 总体设计思路、基本原理 (1) 1.1 设计思路 (1) 1.2 基本原理 (1) 2单元电路设计与各单元电路图 (2) 2.1 秒脉冲发生器的设计 (2) 2.2 秒、分倒计数器的设计 (2) 2.2.1 24秒倒计时电路 (2) 2.2.2 12分钟倒计时电路设计 (3) 2.3 译码器和显示器的设计 (5) 3 总设计 (6) 4 总结 (8) 参考文献 (9) 附录 (10) 附录1 (10) 附录2 (11)

简易篮球比赛计时器摘要本设计主要能完成：显示篮球竞赛24秒和12分倒计时功能；此计时器功能齐全，系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时蜂鸣器会发出声报警信号等。本设计是脉冲数字电路的简单应用，应用七段数码管来显示时间。此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能。本设计完成的中途计时功能，实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的应用价值。本电路主要有五个模块构成：秒脉冲发生器、计数器、译码显示电路、控制电路和报警电路。当控制电路的置数开关闭合时，在数码管上显示数字24和12：00，每当一个秒脉信号输入到计数器时，数码管上的数字就会自动减1，当计时器递减到零时，报警电路会发出蜂鸣信号。控制电路能直接控制计数器启动计数、暂停/连续计数、译码显示电路的显示等功能。关键词：计数器24秒倒计译码显示电路报警电路

数字电子技术课程设计篮球比赛30s计时器

一、设计目的 1．培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力 2．学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。3．运行基本技术训练，如基本仪器仪表的使用，产业元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规以及使用仿真软件、实验设备进行调试和数据处理等。 4．培养学生的创新能力。二、设计要求 1．30秒计时器具有显示30秒的计时功能。 2．系统设置外部操作开关，控制计时器的直接置数、清零、启动、和暂停功能。3．计时器为30秒递减计时时，其计时间隔为1秒。 4．当计时器递减计时到零时，数码显示器不能灭灯，LED变亮报警。三、总体设计本实验的核心部分是要设计一个30s计数器，并且对计数结果进行实时显示，同时要实现设计任务中提到的各种控制要求，因此该系统包括秒脉冲发生器、计数器、译码显示电路、辅助时序控制电路(简称控制电路)和报警电路等5个部分构成。其中，计数器和控制电路是系统的主要部分。计数器完成30s计时功能，而控制电路具有直接控制计数器的启动计数、暂停、连续计数、译码显示电路的显示和灭灯功能。为了满足系统的设计要求，在设计控制电路时，应正确处理各个信号之间的时序关系。在操作直接清零开关时，要求计数器清零，数码显示器显示零。当启动开关闭合时，控制电路应封锁时钟信号CP，同时计数器完成置数功能，译码显示电路显示30s字样；当启动开关断开

时，计数器开始计数；当暂停、连续开关拨在暂停位置上时，计数器停止计数，处于保持状态；当暂停、连续开关拨在连续时，计数器继续递减计数。系统设计框图如图下图所示。图1 四、单元电路设计 1、译码显示电路用发光二极管（LED ）组成字型来来显示数字。这种数码管的每个线段都是一个发光二极管，因此也称LED 数码管或LED 七段显示器。因为计算机输出的是BCD 码，要想在数码管上显示十进制数，就必须先把BCD 码转换成 7 段字型数码管所要求的代码。我们把能够将计算机输出的BCD 码换成 7 段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”因此在本次的设计中我们采用了常用的74LS48。在数字测量仪表和各种数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方面用于监视数字系统的工作情况。因此，数字显示电路是许多数字设备不可缺少的部分。数字显示电路通常由译码器、驱动器和显示器等部分组成，如下图所示。下面对显示器和译码驱动器分别进行介绍。

基于单片机的倒计时器(计数器)课程设计)

湖南文理学院课程设计报告课程名称：单片机原理课程设计学院：电信学院专业班级：自动化07101 学生姓名：指导老师：完成时间：报告成绩：

倒计时器设计

目录目录 (1) 摘要 (3) ABSTRACT (4) 第一章设计要求与方案确定 (5) 1.1设计意义 (5) 1.2设计要求 (5) 1.3方案确定 (5) 第二章硬件电路 (6) 2.1单片机概述 (6) 2.1.1 单片机基础 (6) 2.1.2单片机与单片机系统 (7) 2.1.3 单片机的产生与发展 (7) 2.2MCS-51系列单片机介绍 (8) 2.2.1 80C51 芯片介绍 (8) 2.2.3 最小系统 (9) 2.2.4 定时与中断的概念 (10) 2.4LED显示电路设计与器件选择 (12) 2.4.1.LED显示器的选择 (13) 2.4.2LED驱动芯片选择 (13) 2.5按键电路设计 (13) 2.6蜂鸣器电路的设计 (14) 第三章倒计时器的设计 (15) 3.1倒计时器系统设计方案及框图 (15) 3.2程序设计 (15) 3.2.1主程序设计 (15) 3.2.2倒计时模块设计 (17) 3.2.3键盘扫描数码管显示程序 (17)

第四章倒计时器设计仿真 (18) 4.1设置倒计时初值 (18) 4.2开始倒计时 (18) 4.3倒计时结束并报警 (18) 总结 (20) 参考文献 (21) 致谢 (22) 附录1 倒计时器设计源程序 (23) 附录2 所用元器件清单 (23)

摘要近年来随着计算机在社会领域的渗透，单片机的应用正在不断的走向深入，同时带动传统控制检测日新月异更新。在实时控制和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。本系统由单片机系统、矩阵式键盘、蜂鸣器和LED数码管显示系统组成。装置利用AT89C51单片机与74LS245驱动器驱动LED数码管显示。通过按键控制设定倒计时时间，再通过中断控制系统开始倒计时。当倒计时时间到时，由P1.0口驱动蜂鸣器发声报警。为了简化电路，降低成本，采用以软件为主的的接口方法。该系统实用、功能灵活多样，可以对计时时间进行实时控制，可以广泛的应用于各种场所的控制设备。【关键词】单片机；LED数码管显示器；倒计时；报警

篮球竞赛24秒计时器设计-

学号：课程设计题目学院专业班级姓名指导教师

年月日

课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 篮球24秒记时器的设计与制作初始条件：（1）具备显示24秒记时功能（2）计时器为递减工作，间隔为1S （3）递减到0时发声光报警信号（4）设置外部开关，控制计时器的清0，启动及暂停要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）（1）设计任务及要求（2）方案比较及认证（3）系统框图，原理说明（4）硬件原理，完整电路图，采用器件的功能说明（5）调试记录及结果分析（6）对成果的评价及改进方法（7）总结（收获及体会）（8）参考资料（9）附录：器件表，芯片资料时间安排： 6月16日~6月19日：明确课题，收集资料，方案确定 6月19日~6月21日：整体设计，硬件电路调试 6月21日~6月24日；报告撰写，交设计报告，答辩指导教师签名：2014年 6月日

前言电子课程设计是电子技术学习中非常重要的一个环节，是将理论知识和实践能力相统一的一个环节，是真正锻炼学生能力的一个环节。在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做为各种药丸，药片，胶囊在指定时间提醒用药等等，由此可见计时器在现代社会是何其重要的。篮球作为一项全民健身项目，已有一定的历史。在中国，篮球很盛行，篮球比赛也日趋职业化。篮球比赛中有一项违例时间要用倒计时器，目前多数采用的是24秒制。有需要就会有市场，因此设计一款24秒计时器是非常有必要也非常有前景的。该计时器要有递减计时及报警功能。因此符合比赛中违例判罚的需要。在NBA比赛中，规定了球员的持球时间不能超过24秒，否则就犯规了。本课程设计的“篮球竞赛24秒计时器”，可用于篮球比赛中，用于对球员持球时间24秒限制。一旦球员的持球时间超过了24秒，它自动的报警从而判定此球员的犯规。本设计主要能完成：显示24秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；计时器为24秒递减计时其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。整个电路的设计借助于proteus仿真软件和数字逻辑电路相关理论知识，并在proteus下设计和进行仿真，得到了预期的结果。

课程设计报告-篮球30秒倒数计时器

信电学院课程设计说明书（2011 /2012学年第二学期）课程名称：电子技术课程设计题目：篮球30秒倒数计时器专业班级：自动化3班学生姓名：程江峰学号：100410317 指导教师：马志钢设计周数：两周课设成绩： 2012年7月5日

目录一、课程设计摘要-------------------------------------------- 二、课程设计正文 1、课程设计任务与要求 2、方案设计（系统控制电路框图及说明） 3、元器件详细介绍 4、系统原理图、印制板图及其说明 5、安装、调试及性能测试与分析 6、课程设计总结及心得三、课程设计总结四、附录（PCB图）

五、参考文献一、课程设计摘要通过电子技术课程设计的综合训练，培养独立思考、分析问题、解决问题的能力，培养工程实践能力、创新能力和综合设计能力。根据所学模拟电子技术、数字系统与逻辑设计的理论，对模拟电子线路、数字电子线路以及模拟与数字综合电子线路进行设计、安装与调试。定时电路是数字系统中的基本单元电路，它主要由计数器和振荡器组成。定时电路主要利用分立元件，中规模集成器件555定时器。用555定时器实现的定时电路主要应用单稳态触发器原理，实现定时器的功能。在实际工作中，定时器的应用场合很多，例如，篮球比赛规则中，队员持球时间不能超过30秒，就是定时电路的一种具体应用。篮球竞赛30秒定时器电路主要利用555定时器产生时钟脉冲，触发计数器进行从30至00倒计数，并将计数结果通过译码电路和数码管显示，当计数器减至00时，报警电路进行报警。二、课程设计正文 1、课程设计任务与要求30秒计时功能，两位数字显示，计时间隔为1秒。完成硬件制作实现30秒减计数，每次减计时结束后，蜂鸣器报警提示，数码管显示00；电路需设置外部开关，可使定时器直接复位，并具有启动计时、暂停/连续计时功

篮球竞赛秒计时器设计课程设计

一、概述在篮球比赛中，规定了一方的持球时间不能超过30秒，否则就被判做犯规。本课程设计的“篮球竞赛30秒计时器”，就可用于篮球比赛中，用于对球员持球时间30秒进行限制。一旦球员的持球时间超过了30秒，计时器便自动报警。 30秒计时器不仅可用于篮球比赛中，生活中也有许多地方可以用到，比如通过对预置时间的更改，可以用于辩论赛等场合。此次课设设计了一个篮球竞赛30秒计时器电路。它由秒脉冲发生器、计数器、译码显示电路、报警电路和时序控制电路五个部分组成。通过控制电路来完成计时器的直接清零、启动、计数、暂停/连续等功能。计时器为30秒递减计时器，其时间间隔为1秒；计时器递减到零时，数码显示器不能灭灯，持续发光报警。并自行设计直流稳压电源。这次实践，旨在增强学生思考问题，解决问题，以及将知识运用于实际的能力，作为一名学生应该好好珍惜这样的机会。二、方案论证图1 篮球竞赛30秒计时器原理框图 30秒计时器的原理框图如图1所示。30秒计时器主要由秒脉冲发生器、计数器、译码显示电路、时序控制电路和报警电路5部分构成。计数器完成30秒减计时功能，而控制电路是控制计时器的直接清零、启动、计数、暂停/连续功能等功能。操作清零开关时能够使计数器清零并使显示器显示“00”，报警灯发光；当启动开关闭合时，控制电路应封锁脉冲信号，同时计数器完成置数功能，显示器显示“30”；当启动开关断开时，计数器开始计数；当暂停/连续开关闭合时，控制电路封锁脉冲信号，计数器处于封存状态，计数器停止计数；当暂停/连续断开时，计数器连续累计计数；当计数器递减计数到零时，报警灯发出报警信号。

三、电路设计 1. 直流稳压电源电路直流稳压电路由电压变压器、整流滤波电路及稳压电路组成，结构框图如图2所示。交流输入直流输出图2 直流稳压电源电路构成电压变压器的作用是将电网220的交流电压变成整流电路所需要的交流电压，通常为降压变压器。整流电路是将输入的交流电压变换为单向脉动电压和电流，这是还需在整流电路的输出端接入滤波电路滤除交流分量，使输出为平滑的直流电压。稳压电路的作用是将滤波电路输出的电压经稳压后，输出较稳定的电压。直流稳压电源的电路图如图3所示。图3 直流稳压电路图 2.计数器电路本实验中计数器选用中规模集成电路74192进行设计，74192是十进制同步加法/减法计数器，它采用8421BCD 码二-十进制编码，其功能表如表1所示。变压器整流电路滤波电路稳压电路

篮球比赛24秒计时器

湖南工业大学数字电路课程设计指导老师：张学毅学院：电气与信息工程班级：电气工程1001 姓名：席献斌学号：10401701008

一、制作任务制作一个时间计时器，用于篮球赛控制时间的限时警示电路。二、设计要求 1、具有24秒计时功能 2、设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能。 3、在直接清零时，要求数码显示器灭灯。 4、计时器为24秒递减时，计时间隔为1秒。 5、计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号。三、总体参考方案

包括秒脉冲发生器、计数器、译码与显示电路、报警电路和控制电路（辅助时序控制电路）等五个部分组成。计时电路递减计时，每隔1秒钟，计时器减1。其中计数器和控制电路是系统的主要部分。计数器完成24秒计时功能，而控制电路完成计数器的直接清零、启动计数器、暂停/连续计数、译码显示电路的显示与灭灯等功能。当计时器递减计时到零（既定时时间到）时，显示器上显示00，同时二极管闪亮。设计思路：秒脉冲信号经过递减计数器，译码器，再由数码管显示出来，中间包括控制电路。四、主要元器件原理介绍 1、共阴极数码管数码显示器可显示系统的运行状态及工作数据，我们所选用的是发光二极管（LED）显示器，它分为两种，共阴极（BS201/202）与共阳极（BS211/212），我们所选的是共阴极，它是将发光二极管的阴极短接后作为公共极，当驱动信号为高电平时，阴极必须接低电平，才能够发光显示。共阴极数码管的外引脚及内部电路如下图：

2、七段显示译码器74LS48 驱动共阴极显示器的译码器输出为高电平有效，所以选用74LS48驱动共阴极的发光二极管显示器。下图是74LS48外引线排列图与功能表： 74LS48工作原理：译码器输入端为二进制码，经译码器后，输出端分别与七段显示器的的输入端对应连接。⑴消隐（灭灯）输入端BI为低电平有效。当消隐（灭灯）输入端BI =0 时，不论其余输入端状态如何，所有输出为零，数码管七段全暗，无任何显示；当消隐输入端BI =1 时译码器译码。⑵灯测试（试灯）输入端LT 为低电平有效。当灯测试（试灯）输入端=0（/ =1）时，不论其余输入端状态如何，所有输出为1，数码管七段全亮，显示8。可用来检查数码管、译码器有无故障；当灯测试输入端LT =1 时译码器译码。⑶脉冲消隐（动态灭灯）输入RBI 为低电平有效。当RBI =1时，对译码器无影响；当BI =LT =1 时，若RBI =0，输入数码是十进制的零时，数码管七段全暗，不显示；输入数码不为零时，则照常显示。在实际使用中有些零是可以不显示的，如004.50 中的百位的零可不显示；若百位的零可不显示，则十位的零也可不显示；小数点后第二位的零，不考虑有效位时也可不显示。脉冲消隐输入RBI =0 时，可使不显示的零消隐。

电子技术课程设计篮球30s计时器的设计

课程设计名称：电子技术课程设计题目：篮球竟赛30s计时器设计专业：电气工程与自动化班级：电气09-2 姓名：张瑞学号：09005040229

摘要本课程设计是脉冲数字电路的简单应用，设计了篮球竞赛30秒计时器。此计时器功能齐全，可以直接清零、启动、暂停和连续以及具有光电报警功能，同时应用了七段数码管来显示时间。此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能，当计时器递减到零时，会发出光电报警信号。本设计完成的中途计时功能，实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的应用价值。此计时器的设计采用模块化结构，主要由以下3个组成，即计时模块、控制模块、以及译码显示模块。在设计此计时器时，采用模块化的设计思想，使设计起来更加简单、方便、快捷。此电路是以时钟产生，触发，倒计时计数，译码显示为主要功能，在此结构的基础上，构造主体电路和辅助电路两个部分。关键字计时器 ; 光电报警 ; 模块化

前言人类社会已进入到高度发达的信息化社会，信息社会的发展离不开电子产品的进步。随着工业水平的进步和人民生活水平的提高，在很多领域都需要几个甚至上百个定时电路去控制多项操作，从而实现工业生产的自动化，最终提高劳动生产率促进经济的发展。定时器在实际工作中用到的场合很多，它成为今天工业控制领域、通讯设备、信息处理以及日常生活中最广泛使用的电路之一，在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做为各种药丸，药片，胶囊在指定时间提醒，用于各种竞赛的计时器、竞赛用定时器、数控电梯、数控机床、交通灯管理系统、各种智能医疗器械等，定时器是家用电器中的常用产品。随着电子技术的高速发展和计算机技术的普遍应用，电子设计也越来越普遍地应用于整个电子行业中。电子设计是人们进行电子产品设计、开发和制造过程中十分关键的一步，其核心就是电子电路的设计。电子设计自动化(EDA)是在电子产品向更复杂、更高级，向数字化、集成化、微型化和低耗能方向发展过程中逐渐产生并日趋完善的电子设计方法，在这种方法中，设计过程的大部分工作（特别是底层工作）均由计算机自动完成，是电子技术发展历程中产生的一种先进的设计方法，是当今电子设计的主流。在篮球比赛中，规定了球员的持球时间不能超过30秒，否则就犯规了。本课程设计的“篮球竞赛30秒计时器”，可用于篮球比赛中，用于对球员持球时间30秒限制。一旦球员的持球时间超过了30秒，它自动的报警从而判定此球员的犯规。定时器的应用范围极为广泛，其中首推由555构成的定时电路。集成器件555芯片是一种模拟电路和数字电路相结合的中规模集成电路，其逻辑功能强，使用灵活，可方便组成多种逻辑功能电路，能够更加简单更加快捷的实现定时功能，满足在日常生产和生活中的要求，所以555定时器电路在各个领域的应用及其广泛，在数字电路中占有重要位置，受到人们的普遍重视。本设计的秒脉冲发生器就是用由555构成的定时电路。

课程设计--篮球竞赛24秒计时器

一、课题名称二、内容摘要本设计主要是完成篮球竞赛24秒计时器，显示24秒倒计时功能，系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器全部显示为“0”；计时器为24秒递减计时，其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。整个电路的设计借助于Multisim 10.0.1仿真软件和数字逻辑电路相关理论知识，并在Multisim 10.0.1下设计和进行仿真，得到了预期的结果。关键字：计时器；数码显示器；Multisim 随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分，特别是在各种竞技运动中，定时器成为检验运动员成绩的一个重要工具。在篮球比赛中，规定了球员的持球时间不能超过24秒，否则就犯规了。本课程设计的“篮球竞赛24秒计时器”，可用于篮球比赛中，用于对球员持球时间24秒限制。一旦球员的持球时间超过了24秒，它自动的报警从而判定此球员的犯规。本设计主要能完成：显示24秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器为24秒递减计时其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。

三、设计内容及要求 1.2.1基本要求 (1）显示24秒计时功能。（2）控制计时器直接清零、启动、暂停/连续功能。（3）计时器为24秒递减计时器。（4）递减计时到零时，显示器不能灭灯，同时发出光电报警信号。 1.2.2 设计任务及目标（1）根据原理图分析各单元电路的功能；（2）熟悉电路中所用到的各集成块的管脚及其功能；（3）进行电路的装接、调试，直到电路能达到规定的设计要求；（4）写出完整、详细的课程设计报告。四、方案论证及比较本设计的核心部分是要设计一、个24s倒计数器，并且对计数结果进行实时显示，同时要实现设计任务中提到的各种控制要求，因此该系统包括秒脉冲发生电路，计数器电路，译码显示电路，控制电路和电路报警电路5部分。其中，计数器电路和控制电路时系统的主要部分。计数器电路完成24s倒计时功能，而控制电路具有直接控制计

24小时制时、分、秒计时器设计报告

时钟仿真实验报告一、任务及要求用51单片机设计时、分、秒计时器，具体要求如下。 1、具有时、分、秒计时功能和8位数码管显示功能，显示格式为：“时－分－秒”； 2、用Proteus设计仿真电路进行结果仿真； 3、4人组成设计小组完成，小组成员有明确分工，1人负责总体方案设计及报告撰写，2人负责功能模块函数设计，1人负责仿真电路设计及调试。 4、完成程序设计、仿真电路设计、结果仿真，完成报告并上传空间课程栏目中的课程设计报告子栏目中。二、设计方案： 1、总体方案构思：通过使用定时计数器以及中断溢出，50ms中断溢出一次，溢出20次为1S。所以当定时溢出计数变量temp自加20次时计数变量miao自加1，直到加到第60次时miao(秒)清零，并且计数变量fen自加1，直到fen加到第60次时，fen(分)清零且shi(时)

自加1，直到shi加到第24次时,shi(小时)清零。最后经译码后，通过扫描显示模块程序将得到的时钟结果以动态显示的方式显示在8位一体共阳数码管上。 2、程序功能模块说明：此时钟程序包括时钟中断计时、延时函数、显示函数等模块 3、仿真电路构成：此次时钟程序的仿真电路的设计较简单，硬件部分主要有AT89C52单片机芯片一块、八位一体LED共阳数码管一块、8个普通电阻以及8个逻辑非门。其中8个普通电阻用作P0口上拉电阻。另外，由于数码管是共阳的，而实际程序中的位码是以低电平有效的，所以八个逻辑非门用来取反单片机输出的位码。 4、时钟计时程序设计思想分析：采用定时计数器T0，工作方式1，定时50ms，再对定时溢出中断次数计数，若溢出了20次则时间为1秒！ 5、函数模块程序流程图：

24秒计时器课程设计

电子课程设计篮球24秒计时器班级：自动化092201H班姓名：陈鹏飞学号：200922060101

目录序言 (3) 一、设计任务及要求 (3) 二、总体框图 (3) .......................................................................................................... .......................................................................................................... .......................................................................................................... 三、选择器件 (4) ........................................................................................................... .......................................................................................................... 四、功能模块 (8) 五、总体电路设计 (12) 六、参考文献 (14) 七、心得体会 (14)

序言篮球比赛中除了有总时间倒计时外，为了加快比赛的节奏，新的规则还要求进攻方在24秒内有一次投篮动作，否则视为违例。本人设计了一个篮球比赛计时器，可对比赛总时间和各方每次控球时间既是。该计时器采用按键操作，LED 显示，非常实用，此计时器也可作为其他球类比赛的计时器。篮球24秒计时器一、设计任务与要求 1. 有显示24秒的计时功能 2. 置外部操作开关，控制计时器的直接清零，起碇和暂停连续功能 3. 计时器喂24秒递减计时器，其间隔为1秒 4. 计时器递减计时到0时，数码显示器不能灭灯应发出光电报警信号二、总体框图二． 1秒脉冲发生器：秒脉冲信号发生器需要产生一定精度和幅度的矩形波信号。实现这样矩形波的方法很多，可以由非门和石英振荡器构成，可由单稳态电路构成，可以由施密特触发器构成，也可以由555点哭构成等。不同的电路队矩形波频率的精度要求不同，由此可以选用不同电路结构的脉冲信号发生器。本实验中由于脉冲信号作为计数器的计时脉冲，其精度直接影响计数器的精度，因此要求脉冲信号有比较高的精度。一般情况下，要做出一个精度比较高的频率很低的振荡器有一定的难度工程上解决这一问题的办法就是先做一个频率比较高的矩形波震荡器，然后将其输出信号通过计数器进行多级分项，就可以得到频率比较低精度比较高的脉冲信号发生器，其精度取决于振荡秒脉冲发生器外部操作信号译码/显示电路 24t 计数器控制电路报警电路

篮球竞赛24s计时器.(DOC)

电子课程设计 ——篮球竞赛24s计时器学院：电子信息工程学院专业：姓名：学号：指导教师： 2014年12月

目录一、设计任务与要求----------------------------3 二、总体框图----------------------------------3 三、选择器件----------------------------------4 四、功能模块---------------------------------10 五、总体设计电路图---------------------------14 六、硬件调试---------------------------------17 七、心得与总结-------------------------------17

篮球竞赛24s 计时器一、设计任务与要求 1、设计一个具有显示24S 计时功能的篮球竞赛计时器。 2、设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能。 3、计时器为24S 递减计时器，其时间间隔为0.01秒。 4、计时器减计时到零时，发出报警信号。二、基本原理与电路框图 1. 电路框图篮球竞赛24秒计时器的电路框图如图2-1所示。图2-1 电路框图 2. 基本原理 (1) 24秒计时器的总体参考方案框图如图1所示。它包括秒脉冲发生器、计数器、译码显示电路、报警电路和辅助时序控制电路（简称控制电路）等五个模块组成。其中计数器和控制电路是系统的主要模块。计数器完成24秒计时功能，而控制电路完成计数器的直接清零、启动计数、暂停/连续计数、译码显示电路的显示与灭灯、定时时间到报警等功能。十位显示秒脉冲触发器控制电路计数器计数器报警电路个位显示

30秒计时器设计报告

课程设计报告题目 30S定时器设计院部名称班级学生姓名学号指导教师

目录前言一、电路设计原理与方案 (4) 1.1 设计原理 (4) 1.2 设计方案 (4) 二、各单元电路设计 (4) 2.1 脉冲发生电路 (4) 2.2 计数电路 (6) 2.3 译码显示电路 (8) 2.4 控制电路 (10) 三、仿真原理图 (11) 四、总结 (13) 附录、元件清单 (14)

前言电子课程设计是电子技术学习中非常重要的一个环节，是将理论知识和实践能力相统一的一个环节，是真正锻炼学生能力的一个环节。在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做时间提醒设备等等，由此可见计时器在现代社会是何其重要的。本设计主要能完成：显示30秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器全部显示为“0”；计时器为30秒递减计时其计时间隔为0.1秒；计时器递减计时到零时，数码显示器不灭灯，同时发光二极管LED点亮，停止减计数等。整个电路的设计借助于Multisim 12.0仿真软件和数字逻辑电路相关理论知识，并在Multisim 12.0下设计和进行仿真，得到了预期的结果。

一、电路设计原理与设计方案 1.1 设计原理我们可以用555时基电路构成的多谐振荡器来产生频率为10Hz的脉冲，即输出周期为0.1秒的方波脉冲，将该方波脉冲信号送到计数器74LS192的CP减计数脉冲端,再通过译码器74LS48把输入的8421BCD码经过内部作和电路“翻译”成七段（a，b，c，d，e，f，g）输出，显示十进制数，然后在适当的位置设置开关或控制电路即可实现计数器的直接清零，启动和暂停/连续、译码显示电路的显示与灭灯及光电报警等功能。 1.2 设计方案该系统应包括秒脉冲发生器、计数器、译码显示电路、辅助时序控制电路(简称控制电路)等几部分构成。其中，计数器和控制电路是系统的主要部分。计数器完成30s计时功能，而控制电路具有直接控制计数器的启动计数、暂停、连续计数、译码显示电路的显示和灭灯功能以及工作时间的调节。为了满足系统的设计要求，在设计控制电路时，应正确处理各个信号之间的时序关系。在操作直接清零开关时，要求计数器清零，数码显示器显示零。当启动开关闭合时，控制电路应封锁时钟信号CP，同时计数器完成置数功能，译码显示电路显示30s字样；当启动开关断开时，计数器开始计数；当按下十位调节开关时，计数器加1；当按下个位调节开关时，计数器同样加1；当暂停、连续开关拨在暂停位置上时，计数器停止计数，处于保持状态；当暂停、连续开关拨在连续时，计数器继续递减计数。二、各单元电路设计 2.1 脉冲发生电路 555定时器 555定时器主要是通过外接电阻R和电容器C构成充、放电电路,并由两个比较器来检测电容器上的电压,以确定输出电平的高低和放电开关管的通断。这

篮球24秒倒计时器课程设计报告

数字逻辑电路设计课程设计报告系（部）：三系专业：通信工程班级：11通信 1班姓名：张梦瑶学号：20110306111 成绩：指导老师：李海霞开课时间：2012-2013学年二学期

一、设计题目篮球比赛 24 秒倒计时器二、主要内容 1、分析设计题目的具体要求 2、完成课题所要求的各个子功能的实现 3、用multisim 软件完成题目的整体设计三、具体要求（1）具有显示24s 倒计时功能：用两个共阴数码管显示，其计时间隔为1s。（2）分别设置启动键和暂停 /继续键，控制两个计时器的直接启动计数，暂停/继续计数功能。（3）设置复位键：按复位键可随时返回初始状态，即进攻方计时器返回到24s。（4）计时器递减计数到“00”时，计时器跳回“24”停止工作，并给出声音和发光提示，即蜂鸣器发出声响和发光二极管发光。四、进度安排第一天：介绍所用仿真软件；布置任务，明确课程设计的完整功能和要求。第二天：消化课题，掌握设计要求，明确设计系统的全部功能，图书馆查阅资料。第三天：确定总体设计方案，画出系统的原理框图。第四天：绘制单元电路并对单元电路进行仿真。第五天：分析电路，对原设计电路不断修改，获得最佳设计方案。第六天：完成整体设计并仿真验证。第七天：对课程设计进行现场运行检查并提问，给出实践操作成绩。第八天：完成实践报告的撰写五、成绩评定课程设计成绩按优、良、中、及格、不及格评定，最终考核成绩由四部分组成：

1、理论设计方案，演示所设计成果，总成绩40％； 2、设计报告，占总成绩30％； 3、回答教师所提出的问题，占总成绩20％； 4、考勤情况，占总成绩10％；无故旷课一次，平时成绩减半；无故旷课两次平时成绩为 0 分，无故旷课三次总成绩为 0 分。迟到 20 分钟按旷课处理。

篮球比赛24s计时器

数字电子技术课程设计任务书院（系）：信息工程系

目录一、设计任务 (1) 1.1总设计要求 (1) 1.2个人设计任务 (1) 二、系统设计方案论述 (1) 三、各模块设计 (1) 3.1震荡分频电路 (1) 3.2 定时电路 (2) 3.2.1 功能描述 (2) 3.2.2 设计思路及实现 (2) 3.2.3 电路仿真 (3) 3.3 显示电路 (3) 3.3.1 功能描述 (3) 3.3.2 设计思路及实现 (4) 四、系统电路设计 (5) 4.1由各功能模块连成的系统电路图 (5) 4.2系统仿真图 (6) 4.3系统下载测试结果 (6) 五、总结与体会 (7)

一、设计任务 1.1总设计要求设计一个用于篮球比赛的进攻24s计时器，要求如下： 1 计时器可以从24s递减计时，时间间隔0.1s。 2 计时器具有24s显示功能，显示精度为0.1。 3 计时器具有外部控制直接清零、启动、暂停/连续功能。 4 当按下清零键时，计时器显示00.0.当按下启动键时，计时器从24s开始递减计时工作。在计时器工作时，按下暂停/连续键，计时器停止计时，当再按下暂停/连续键时，计数器将继续倒计时工作。 5 当计时器递减计时到零时，计数器发出声光报警信号，同时显示00.0；当按下清零键时，声光报警解除。 1.2个人设计任务设计并调试24s定时计数功能模块。构建24进制减法计数器，计数器时钟脉冲使用10hz系统脉冲，计数器置数端接入按键fuwei，实现时间预置和计时启动。同时，计数器设置暂停功能，可由外部信号控制计数暂停与开始。计数值接入显示电路进行实时倒数计数显示，当计数置减为零时，计数器计数停止，并发出警报信号，等待置数清零指令。二、系统设计方案论述篮球比赛进攻24s计时器主要由震荡分频电路、定时电路、声光报警电路、译码显示电路和控制电路5大部分组成。震荡分频电路是定时脉冲信号；定时电路包括时钟信号发生器、定时计数器和译码显示器；控制电路包括清零、复位、暂停/连续和限定时间到报警灯。三、各模块设计 3.1震荡分频电路时钟信号由试验箱提供。给74161 1Khz时钟信号，给计时器10hz时钟信号。

篮球竞赛30秒计时器设计课程设计

沈阳航空航天大学课程设计（说明书）篮球竞赛30秒计时器设计班级/ 学号学生姓名指导教师沈阳航空航天大学课程设计任务书课程名称数字逻辑课程设计院（系）计算机学院专业计算机科学和技术班级学号姓名课程设计题目篮球竞赛30秒计时器设计课程设计时间: 2010 年07 月15 日至2010 年07 月24 日课程设计的内容及要求：一、设计说明在篮球比赛进行过程中经常需要计时操作，设计一个用于篮球竞赛的30秒计时器。其原理参考框图如图1所示。

秒脉冲发生器译码显示计数器控制电路报警电路外部操作开关 { 图1 篮球竞赛30秒计时器原理框图二、技术指标 1．具有显示30秒的计时功能。 2．设置外部操作开关，控制计时器的直接清零、启动和暂停/ 连续功能。 3．计时器为30秒递减计时器，其计时间隔为1秒。 4．计时器递减计时到零时，数码显示器不能灭灯，应发出光电报警信号。三、设计要求 1．在选择器件时，应考虑成本，要求采用LED显示。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规范化）。四、实验要求 1．根据技术指标制定实验方案；验证所设计的电路。 2．进行实验数据处理和分析。五、推荐参考资料 1．刘修文主编.实用电子电路设计制作.[M]北京：中国电力出版社，2005年2．朱定华主编.电子电路测试和实验.[M]北京：清华大学出版社，2004年3．路勇主编.电子电路实验及仿真.[M]北京：北方交通大学出版社，2004年六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表评语、建议或需要说明的问题：成绩

篮球24秒倒计时器报告

电子课程设计报告题目名称：篮球竞赛30秒倒计时器姓名：专业：班级：学号：同组人：指导老师: 南昌航空大学电子信息工程学院二零零八年九月

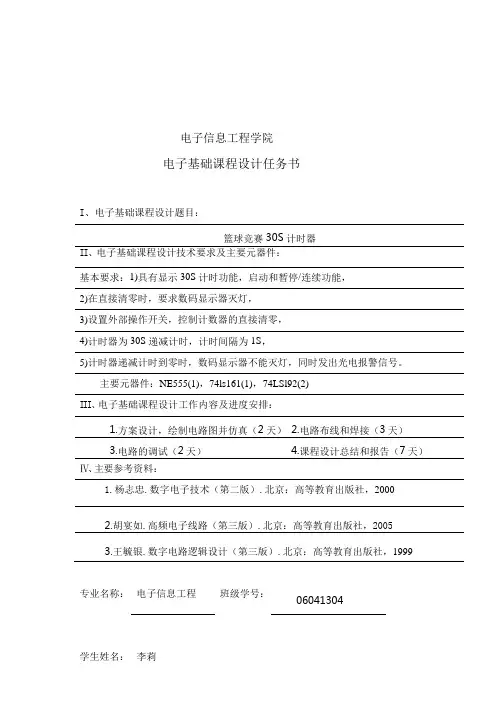

电子信息工程学院电子基础课程设计任务书 I、电子基础课程设计题目：篮球竞赛30S计时器 II、电子基础课程设计技术要求及主要元器件：基本要求：1)具有显示30S计时功能，启动和暂停/连续功能， 2)在直接清零时，要求数码显示器灭灯， 3)设置外部操作开关，控制计数器的直接清零， 4)计时器为30S递减计时，计时间隔为1S， 5)计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号。主要元器件：NE555(1)，74ls161(1)，74LSl92(2) I II、电子基础课程设计工作内容及进度安排： 1.方案设计，绘制电路图并仿真（2天） 2.电路布线和焊接（3天） 3.电路的调试（2天） 4.课程设计总结和报告（7天）Ⅳ、主要参考资料： 1.杨志忠.数字电子技术（第二版）.北京：高等教育出版社，2000 2.胡宴如.高频电子线路（第三版）.北京：高等教育出版社，2005 3.王毓银.数字电路逻辑设计（第三版）.北京：高等教育出版社，1999 专业名称：电子信息工程班级学号： 06041304 学生姓名：李莉
