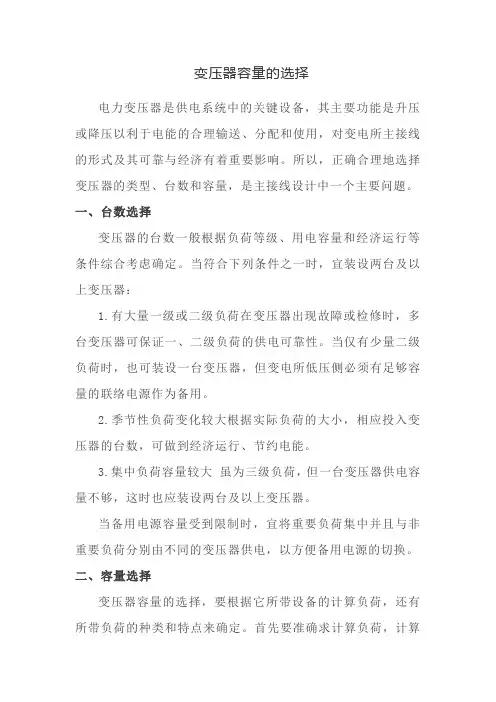

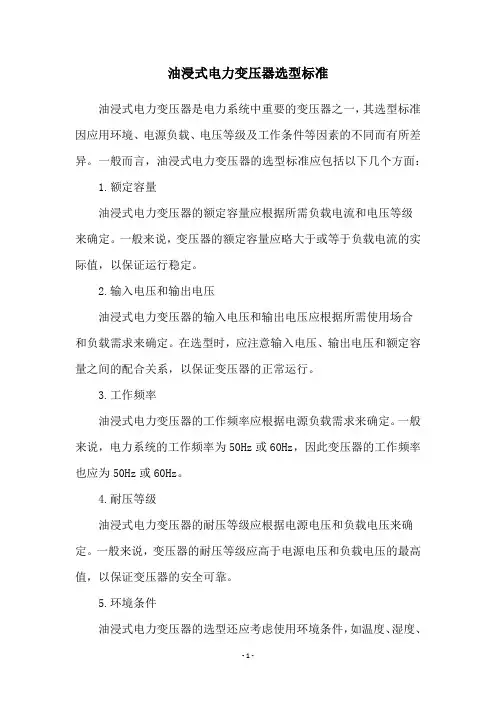

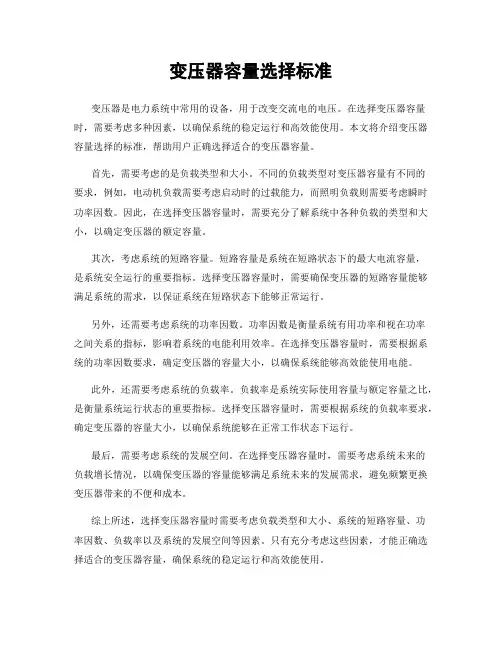

电力变压器选择

电力变压选择容量：总用电设备乘同时率用电设备的功率因数和用电设备效率。同时率：同时间投入运行的设备实际容量与用电设备容量的比值。一般约为0.7 功率因数：0.8-0.9

效率：0.85-0.9

220KV级电力变压器说明书样本

220KV级电力变压器说明书样本 -----------------------作者：-----------------------日期：

220KV级电力变压器说明书 1 概述该三相电力变压器型号为SFP10-260000/220，西安西电变压器有限责任公司出厂，容量260MVA，额定电压为220KV，冷却方式为强迫油循环风冷却。 2 设备参数 2.1 技术规范 2.1.2 套管电流互感器 2.1.3 变压器套管

5 检修特殊安全措施 5.1 解体阶段条件与要求 5.1.1吊钟罩宜在室内进行，以保持器身清洁。在露天进行时，应选在无尘土飞扬及其它污染的晴天进行，器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65%为 14H，空气相对湿度≤75%为10H，当器身温度高于空气温度时，可延长2小时。（器身暴露时间是从变压器放油或开启任何一盖板、油塞时起至开始抽真空或注油时为止。）如暴露时间需要超过上述规定，应接入干燥空气装置进行施工。 5.1.2器身温度应不低于周围环境温度，否则应功用真空滤油机循环加热雨，将变压器加热，使器身温度高于环境温度5℃以上。 5.1.3 检查器身时，应由专人进行，穿着专用的检修工作服和鞋，并戴清洁手套，寒冷天气还应戴口罩，照明必须采用低压行灯。 5.1.4 进入器身检查所使用的工具应由专人保管并应编号登记，防止遗留在油箱内和器身上；进入变压器油箱内检修时，需考虑通风，防止工作人员窒息。 5.2 拆、装瓷瓶阶段的安全措施 5.2.1 吊车起吊，必须有专业人员指挥、监护，并有统一信号。 5.2.2 起吊重物前检查起重工具是否符合载荷要求。检查拆、装支持持瓷瓶用的吊带应完好、无损，并符合载荷要示。 5.2.3 起重前应先拆除影响起重工作的各种连接。 5.2.4 起吊瓷瓶时要绑扎牢固、起吊平稳。 5.2.5 瓷瓶拆下后，要竖放在专用支架上，等待检修、试验。 5.2.6 吊装瓷瓶时注意保护，不受撞击、挤压。 5.2.7 竖直安装前，必须装装瓷瓶在空中翻竖。翻竖过程中任何一点都不能着地。

油浸电力变压器的构造讲解

油浸式电力变压器一、油浸式电力变压器的结构器身：铁心、绕组、绝缘结构、引线、分接开关油箱：油箱本体、箱盖、箱壁、箱底、绝缘油、附件、放油阀门、油样活门、接地螺栓、铭牌冷却装置：散热器和冷却器保护装置：储油柜油枕、油位表、防爆管安全气道、吸湿器( 呼吸器) 、温度计、净油器、气体继电器瓦斯继电器出线装置：高压套管、低压套管 1 、铁芯铁芯在电力变压器中是重要的组成部件之一。它由高导磁的硅钢片叠积和钢夹夹紧而成铁心具有两个方面的功能。在原理上：铁心是构成变压器的磁路。它把一次电路的电能转化为磁能又把该磁能转化为二次电路的电能，因此，铁心是能量传递的媒介体。在结构上：它是构成变压器的骨架。在它的铁心柱上套上带有绝缘的线圈，并且牢固地对它们支撑和压紧。铁心必须一点接地。 2、绕组绕组是变压器最基本的组成部分，绕组采用铜导线绕制，它与铁心合称电力变压器本体，是建立磁场和传输电能的电路部分。电力变压器绕组由高压绕组、低压绕组，高压引线低压引线等构成。 3、调压装置变压器调压是在变压器的某一绕组上设置分接头，当变换分接头时就减少或增加了一部分线匝，使带有分接头的变压器绕组的匝数减少或增加，其他绕组的匝数没有改变，从而改变了变压器绕组的匝数比。绕组的匝数比改变了，电压比也相应改变，输出电压就改变，这样就达到了调整电压的目的。 ⑴有载分接开关：有载分接开关的额定电流必须和变压器额定电流相配合。切换开关需要定期检查，检查时应易于拆卸而不损坏变压器油的密封。开关仅应在运行 5～6年之后或动作了 5 万次之后才需要检查。 ⑵无励磁分接开关：无励磁分接开关应能在停电情况下方便地进行分接位置切换。无励磁分接开关应能在不吊芯（盖）的情况下方便地进行维护和检修，还应带有外部的操动机构用于手动操作。 4、油箱电压等级高的变压器油箱应装设压力释放装置，根据保护油箱和避免外部穿越性短路电流引起误动的原则，确定合理的动作压力。油箱顶部应带有斜坡，以便泄水和将气体积聚通向气体继电器。通向气体继电器的管道应有 1.5%的坡度。气体继电器应装有防雨措施，并将采气管引至地面。 5、绝缘油：绝缘油采用环烷基油，绝缘油应为IEC 规范IA 号油，其闪点不低于140℃。制造厂除供应满足变压器标准油面线的油量( 含首次安装损耗 ) 以外，另加10%

变压器标准大全

变压器标准大全一、变压器相关国家标准 GB1094.1-1996 电力变压器总则 GB1094.2-1996 电力变压器温升 GB1094.3-2003 电力变压器绝缘水平和绝缘试验 GB1094.5-2003 电力变压器承受短路的能力 GB10230-1988 有载分接开关 GB311.1-1997 高压输变电设备的绝缘配合 GB311.2-2002 绝缘配合第2部分：高压输变电设备的绝缘配合使用导则二、变压器相关国家推荐标准 GB/T2900.15-1997 电工术语变压器、互感器、调压器和电抗器GB/T6451-1999 三相油浸式电力变压器技术参数和要求 GB/T17211-1998 干式电力变压器负载导则 GB/T17468-1998 电力变压器选用导则 GB/T10228-1997 干式电力变压器技术参数和要求 500kV GB/T16274-1996 油浸式电力变压器技术参数和要求 500kV GB/T15164-1994 油浸式电力变压器负载导则 GB/T13499-1992 电力变压器应用导则 GB/T10229-1988 电抗器 GB/T10237-1988 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙

GB/T507－2002 绝缘油击穿电压测定法 GB/T16927 .1-1997 高电压试验技术一般试验要求 GB/T16927.2-1997 高电压试验技术测量系统三、变压器相关机械行业推荐标准 JB/T10088-2004 6kV～500kV级电力变压器声级 JB/T10089-2001 接触自动调压器 JB/T10090-2001 感应自动调压器 JB/T10091-2001 接触调压器 JB/T10092-2000 磁性调压器 JB/T10093-2000 感应调压器 JB/T10112-1999 变压器油泵 JB/T2426-1992 发电厂和变电所自用三相变压器技术参数和要求 JB/T3837-1996 变压器类产品型号编制方法 JB/T3924-1999 中频感应加热装置用变压器 JB/T501-1991 电力变压器试验导则 JB/T5345-1991 变压器用蝶阀 JB/T5347-1999 变压器用片式散热器 JB/T5355-1991 变压器类产品机械制图补充规定 JB/T6302-1992 变压器用压力式温度计 JB/T6303-1992 电石炉变压器技术参数和要求 JB/T6484-1992 变压器用储油柜

变压器说明书

配电变压器安装使用说明书三相树脂绝缘干式电力变压器安装使用说明书

沈阳市悦霖电力设备制造有限公司目录一、适用范围 (2) 二、环氧树脂浇注干式变压器的特点 (2) 三、使用条件 (2) 四、产品主要规格型号 (2) 五、产品结构概述及主要技术原理 (3) 六、产品主要技术参数 (6)

七、运输和起吊 (10) 八、验收、保管和储存 (11) 九、产品安装 (12) 十、现场交接试验 (13) 十一、变压器试运行 (15) 十二、变压器的维护 (18) 十三、安全注意事项 (18) 一、适用范围本说明书适用于我公司生产的额定容量20000kVA及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。三、使用条件

1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。 2.外壳防护等级有IP20、IP23等型式。The protection degree of enclosure is IP20、IP2 3. 3.冷却方式有空气自冷（AN）和强迫风冷两种。对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。四、产品主要规格型号 1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。型号所表示的意义如下：（以“DC（B）10型变压器”为例）The 2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。型号所表示的意义如下：（以“SC（B）10型变压器”为例）

电力变压器试验项目和标准说明

电力变压器试验项目及标准说明 1 绝缘油试验或SF6气体试验; 2 测量绕组连同套管的直流电阻; 3 检查所有分接头的电压比; 4 检查变压器的三相接线组别和单相变压器引出线的极性; 5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻; 6 非纯瓷套管的试验; 7 有载调压切换装置的检查和试验; 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数; 9 测量绕组连同套管的介质损耗角正切值 tanδ ; 10 测量绕组连同套管的直流泄漏电流; 11 变压器绕组变形试验; 12 绕组连同套管的交流耐压试验; 13 绕组连同套管的长时感应电压试验带局部放电试验; 14 额定电压下的冲击合闸试验; 15 检查相位; 16 测量噪音。注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行： 1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行; 2 干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行; 3 变流、整流变压器的试验，可按本条的第1、2、3、4、5、7、8、12、14、15款的规定进行; 4 电炉变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行;

5 穿芯式电流互感器、电容型套管应分别按本标准第9章互感器、第16章的试验项目进行试验。 6 分体运输、现场组装的变压器应由订货方见证所有出厂试验项目，现场试验按本标准执行。 7.0.2油浸式变压器中绝缘油及SF6气体绝缘变压器中SF6气体的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0. 2 的规定;试验项目及标准应符合本标准中表20.0.1 的规定。 2 油中溶解气体的色谱分析，应符合下述规定：电压等级在66kV 及以上的变压器，应在注油静置后、耐压和局部放电试验24h后、冲击合闸及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。试验应按《变压器油中溶解气体分析和判断导则》GB/T 7252进行。各次测得的氢、乙炔、总烃含量，应无明显差别。新装变压器油中H2 与烃类气体含量(μL/L)任一项不宜超过下列数值：总烃：20， H2：10， C2H2：0， 3 油中微量水分的测量，应符合下述规定：变压器油中的微量水分含量，对电压等级为 110kV 的，不应大于 20mg/L;220kV 的，不应大于 15mg/L ;330～500kV 的，不应大于 10mg/L 。 4 油中含气量的测量，应符合下述规定：电压等级为330 ～500kV 的变压器，按照规定时间静置后取样测量油中的含气量，其值不应大于1%(体积分数)。 5 对SF6气体绝缘的变压器应进行SF6气体含水量检验及检漏：SF6气体含水量(20℃的体积分数)一般不大于250μL/L。变压器应无明显泄漏点。 7.0.3测量绕组连同套管的直流电阻，应符合下列规定： 1 测量应在各分接头的所有位置上进行; 2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%;1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%;线间测得值的相互差值应小于平均值的1%; 3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%;不同温度下电阻值按照式7.0.3换算： R2=R1(T+t2)/( T+t1) (7.0.3) 式中 R1、R2——分别为温度在t1、t2时的电阻值; T——计算用常数，铜导线取235，铝导线取225。 4 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较。但应说明原因。

DLT 572—95电力变压器运行规程

DLT 572—95电力变压器运行规程 DL/T572-95 中华人民共和国电力行业标准 DL/T572—95 电力变压器运行规程中华人民共和国电力工业部1995-06-29批准1995-11-01实施1 主题内容与适用范围本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。 2 引用标准 GB109 4、1～109 4、5 电力变压器 GB6450 干式电力变压器 GB6451 油浸式电力变压器技术参数和要求 GB7252 变压器油中溶解气体分析和判断导则 GB/T15164～1994 油浸式电力变压器负载导则 GBJ148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL400 继电保护和安全自动装置技术规程 SDJ7 电力设备过电压保护设计技术规程 SDJ8 电力设备接地设计技术规程 SDJ9 电气测量仪表装置设计技术规程 SDJ2 变电所设计技术规程 DL/T573—95 电力变压器检修导则 DL/T574—95 有载分接开关运行维修导则3 基本要求 3、1 保护、测量、冷却装置

3、1、1 变压器应按有关标准的规定装设保护和测量装置。 3、1、2 油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。干式变压器有关装置应符合相应技术要求。 3、1、3 变压器用熔断器保护时，熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时，其中性点必须直接接地。 3、1、4 装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向有1%～ 1、5%的升高坡度。 3、1、5 变压器的冷却装置应符合以下要求： a、按制造厂的规定安装全部冷却装置； b、强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时，应自动投入备用电源并发出音响及灯光信号； c、强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动(水冷的可手动)投入备用冷却器； d、风扇、水泵及油泵的附属电动机应有过负荷、短路及断相保护；应有监视油泵电机旋转方向的装置； e、水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷却器中的油压大于水压约0、05MPa(制造厂另有规定者除外)。冷却器出水侧应有放水旋塞； f、强油循环水冷却的变压器，各冷却器的潜油泵出口应装逆止阀； g、强油循环冷却的变压器，应能按温度和(或)负载控制冷却器的投切。

110kV电力变压器安装使用说明书

资产编码：000040000000000602388196 说明书 110kV级油浸式电力变压器安装使用说明书广高电器诚实为您广高电器变通世界广州广高高压电器有限公司二0 一0年

目录 110kV级油浸式电力变压器使用说明书 (1) 胶囊指针式储油柜使用说明书 (8) LR-110 LRB-110型电流互感器使用说明书 (10) LRB-60 吸湿器使用说明书 (12)

110kV级油浸式电力变压器安装使用说明书一、适用范围本说明书适用于110kV级的油浸式电力变压器。二、外观检查变压器到货后，须立即按下述各项进行检查，并做记录，以便及时发现问题与追查原因。 1、按变压器铭牌数据查对变压器是否与合同相符。 2、按变压器“出厂技术文件一览表”查对所到的技术文件图样等是否齐全。 3、按变压器“拆卸一览表”查对到货之变压器主体与零件、部件、组件等是否齐全，并检查有无损坏，要着重对易损件的检查。并查对所供应的变压器油与吸湿器的数量是否相符。 4、检查冷却系统所有的散热器（包括风冷却器及水冷却器）的数量与安装尺寸及端子箱是否正确。 5、检查变压器主体有无渗漏现象。 6、检查运输过程的振动仪的数据。三、起吊与搬运 1、起吊变压器应使四个起吊装置同时受力。 2、起吊时吊绳与垂线之夹角应小于30°，如因吊高限制不能满足此项要求时，应使用吊梁起吊。 3、搬运中如果需要转换小车方向或在箱底加滚杠时，需利用千斤顶按外型尺寸所规定的位置将变压器顶起后再进行搬运。 4、若变压器不立即安装和投入运行，而要长期贮存时，必须装上储油柜、吸湿器，或者临时储油柜，以保证有一定的油压与油量，适应其温度变化的需要。注油时，所有放气塞均需打开。待气塞处冒油时，将气塞拧紧后继续注油。四、运行前的检查变压器经铁路正常运输后，在运往变压器基地过程中，变压器倾斜角度不得超过15°，行速要小于200m/h，其振动与颠簸情况根据振动仪记录，当符合投入运行条件的规定时变压器可不吊芯检查，装配有关拆卸的零部件，做验收试验项目，合格后，便可投入运行，否则仍需

电力变压器运行维护

电力变压器运行规程 1.内容与适用范围本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。 2 引用标准 GB1094.1～1094.5 电力变压器 GB6450 干式电力变压器 GB6451 油浸式电力变压器技术参数和要求 GB7252 变压器油中溶解气体分析和判断导则 GB/T15164～1994 油浸式电力变压器负载导则 GBJ148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL400 继电保护和安全自动装置技术规程 SDJ7 电力设备过电压保护设计技术规程 SDJ8 电力设备接地设计技术规程 SDJ9 电气测量仪表装置设计技术规程 SDJ2 变电所设计技术规程 DL/T573—95 电力变压器检修导则 DL/T574—95 有载分接开关运行维修导则 3 基本要求 3.1 保护、测量、冷却装置 3.1.1 变压器应按有关标准的规定装设保护和测量装置。 3.1.2 油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。干式变压器有关装置应符合相应技术要求。 3.1.3 变压器用熔断器保护时，熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时，其中性点必须直接接地。 3.1.4 装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向有1%～1.5%的升高坡度。 3.1.5 变压器的冷却装置应符合以下要求： a.按制造厂的规定安装全部冷却装置； b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时，应自动投入备用电源并发出音响及灯光信号； c.强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动(水冷的可手动)投入备用冷却器； d.风扇、水泵及油泵的附属电动机应有过负荷、短路及断相保护；应有监视油泵电机旋转方向的装置； e.水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷却器中的油压大于水压约0.05MPa(制造厂另有规定者除外)。冷却器出水侧应有放水旋塞； f.强油循环水冷却的变压器，各冷却器的潜油泵出口应装逆止阀； g.强油循环冷却的变压器，应能按温度和(或)负载控制冷却器的投切。 3.1.6 变压器应按下列规定装设温度测量装置：DL/T 572—95 a.应有测量顶层油温的温度计(柱上变压器可不装)，无人值班变电站内的变压器应装设指示顶层油温最高值的温度计；

电力变压器结构图解

————————————————————————————————作者：————————————————————————————————日期：

电力变压器结构图解这是一个三相电力变压器的模型。从外观看主要由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成。移去变压器箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能好、磁滞损耗小。在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。图2左边是高压绕组引出线，右边是低压绕组引出线。

把铁芯与绕组放入箱体，绕组引出线通过绝缘套管内的导电杆连到箱体外，导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。为减小因灰尘与雨水引起的漏电，瓷绝缘套管外型为多级伞形。右边是低压绝缘套管，左边是高压绝缘套管，由于高压端电压很高，高压绝缘套管比较长。变压器箱体（即油箱）里灌满变压器油，铁芯与绕组浸在油里。变压器油比空气绝缘强度大，可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。在油箱上部有油枕，有油管与油箱连通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油，防止空气中的潮气侵入。油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高，温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在管内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。

一些大型变压器为保证散热，装有专门的变压器油冷却器。冷却器通过上下油管与油箱连接，油通过冷却器内密集的铜管簇，由风扇的冷风使其迅速降温。油泵将冷却的油再打入油箱内，下图是一台容量为400000KVA的特大型电力变压器模型，其低压端电压为20KV，高压端电压为220KV。采用油冷却的变压器结构较复杂，由于油是可燃物，也就存在安全性问题。目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器，变压器没有油箱，铁芯与绕组安装在普通箱体内。干式变压器绕组用环氧树脂浇注等方法保证密封与绝缘，容量较大的绕组内还有散热通道，大容量变压器并配有风机强制通风散热。由于材料与工艺的限制，目前多数干式电力变压器的电压不超过35KV，容量不大于20000KVA，大型高压的电力变压器仍采用油冷方式. 下面是干式变压器结构图

电力变压器的运行维护和事故处理

电力变压器的运行维护和事故处理发表时间：2017-12-06T10:09:53.833Z 来源：《电力设备》2017年第23期作者：王炎民 [导读] 摘要：介绍了变电站主变压器的验收及日常巡视检查内容，分析变压器部分异常和故障的现象，并论述了变压器主保护瓦斯和差动保护动作的检查处理原则。（国网河南省电力公司洛阳供电公司河南洛阳 471000）摘要：介绍了变电站主变压器的验收及日常巡视检查内容，分析变压器部分异常和故障的现象，并论述了变压器主保护瓦斯和差动保护动作的检查处理原则。关键词：变压器运行维护事故处理 1 新安装或大修后的变压器应进行的验收项目主变压器在投运前，应进行全面检查，确认其符合运行条件时，方可投入试运行。检查项目如下：（1）变压器及其附属设备的出厂技术资料及现场安装调试记录、交接试验报告及设计说明等齐全，并移交运行单位；（2）本体、冷却装置及其它附属设备应无缺陷，且不渗油；（3）油漆应完整，相色标志正确；（4）变压器顶盖上应无遗留杂物；（5）事故排油设施应完好，消防设施齐全；（6）储油柜、冷却装置、净油器等油系统上的阀门均应打开，且指示正确；（7）接地引下线及其与主接地网的连接应满足设计要求，接地应可靠；铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好；（8）储油柜和充油套管的油位应正常；呼吸器应装有合格的吸附剂，且呼吸畅通；（9）分接开关的位置应三相一致，符合运行要求；远方位置指示应正确；（10）变压器的相位及绕组的接线组别应符合并列运行的要求；（11）气体继电器、压力释放阀、油位计、温度计及套管型电流互感等的测量、保护、控制及信号回路接线应正确；测温装置指示应正确，整定值符合要求；（12）冷却装置试运行正常，控制系统正确可靠，风扇及油泵电机转向正确，无异常噪声、振动和过热现象；变压器投入试运行前，应起动全部冷却装置，进行循环4h以上，放完残留空气；（13）变压器的全部电气试验应合格；保护装置齐全并经传动试验正确。 2 变压器运行中的检查（1）检查变压器上层油温是否超过允许范围。由于每台变压器负荷大小、冷却条件及季节不同，运行中的变压器不能以上层油温不超过允许值为依据，还应根据以往运行经验及在上述情况下与上次的油温比较。如油温突然增高，则应检查冷却装置是否正常，油循环是否破坏等，来判断变压器内部是否有故障。（2）检查油质，应为透明、微带黄色，由此可判断油质的好坏。油面应符合周围温度的标准线，如油面过低应检查变压器是否漏油等。油面过高应检查冷却装置的使用情况，冷却器投入数量是否与变压器负荷及环境温度相符，是否有内部故障。（3）变压器的声音应正常。正常运行时一般有均匀的嗡嗡电磁声。如声音有所改变，应细心检查，并迅速汇报值班调度员并报检修单位处理。（4）应检查套管是否清洁，有无裂纹和放电痕迹，冷却装置应正常。工作、备用电源及油泵应符合运行要求等等。（5）瓦斯继电器内应无气体、无渗漏油，呼吸器干燥剂是否实效，有载调压装置室内外位置是否一致，接地是否良好。（6）强油风冷系统油泵、风机是否有过大振动及异常响声，油流继电器是否正常，控制箱内的接头应无发热，灯光指示良好。（7）天气有变化时，应重点进行特殊检查。大风时，检查引线有无剧烈摆动，变压器顶盖、套管引线处应无杂物；大雪天，各部触点在落雪后，不应立即熔化或有放电现象；大雾天，各部有无火花放电现象等等。 3 变压器运行中的不正常状态（1）由外部故障引起的过电流。（2）由外部负荷引起的过负荷。（3）中性点直接接地电网中，外部接地短路引起的过电流和中性点过电压。（4）冷却系统故障，使变压器油温升高。（5）变压器油位升高或降低。 4 变压器的常见故障变压器在运行中常见的故障可分为内部故障和外部故障。 4.1 内部故障内部故障是指变压器油箱里面发生的故障，一般有以下两类：（1）在变压器各绕组上发生的相间短路、匝间短路、单相接地短路等电气故障，这类故障对变压器及电网可能造成较大的损伤及影响。（2）电气连接接触不良或铁芯故障、分解开关故障等，引起变压器油温升高、绕组过热。以上故障应及时处理，否则可能会引起更为严重的单相接地或相间短路等故障，扩大事故范围。 4.2 外部故障外部故障是变压器最常见的故障，是油箱外部绝缘套管及引出线上的相间短路和单相接地短路。 5 变压器的事故处理为了正确的处理事故，应掌握下列情况：①系统运行方式，负荷状态，负荷种类；②变压器上层油温，温升与电压情况；③事故发生

油浸式变压器结构图解

结构图解 1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道 7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱； 12-放油阀门；13-器身；14-接地板；15-小车电力变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。国内生产电力变压器较大的厂家有特变电工等。

供配电方式： 10KV高压电网采用三相三线中性点不接地系统运行方式。用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。电力变压器主要部件及作用①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。

浅谈电力变压器的安全运行(最新版)

( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改浅谈电力变压器的安全运行(最新版) Safety management is an important part of production management. Safety and production are in the implementation process

浅谈电力变压器的安全运行(最新版) 随着社会不断进步、用电量迅速增长，为了安全供电、提高供电可靠性，满足社会用电需求，对于变压器的安全运行，更显得意义重要。现就以下几个方面论述如下： 1、合理选址变压器安全运行，需要有良好的外部环境。其安装选址要避免低洼、潮湿、高温、灰尘和腐蚀性气体的影响，尽量选择自然通风良好的地方，以提高散热条件和避免易燃易爆气体的影响。 2、合理选择变压器的保护方式在电力系统中，继电保护应具有可靠性、快速性、灵敏性和选择性。变压器是电网中主要元件之一，应根据负荷的重要性和变压器自身价值等方面，综合选择所需的继电保护方式。变压器保护有变压器自身故障保护和外部电路故障保护。而变压器自身故障分为油箱内和油箱外故障两种。

以下介绍几种保护方式： (1)瓦斯保护。瓦斯保护有轻瓦斯保护和重瓦斯保护，轻瓦斯动作于信号，重瓦斯动作于电源侧断路器跳闸。在变压器开始带负荷运行的一星期内，应把重瓦斯保护从跳闸切换为信号。要把重瓦斯保护从跳闸功换为信号，要选择一只电阻代替中间继电器的电压线圈，而该电阻的阻值，应能使信号继电器的灵敏度大于1.4，并要检验长期流过电流信号继电器的电流是否小于电流信号继电器的额定电流。故此，代替中间继电器线圈的电阻R1阻值应满足：1.4Idz<[Ue/(R1+R2)]

干式变压器安装使用说明书

；三相树脂绝缘干式变压器安装使用说明书 ~

目录 > 一、适用范围 (2) 二、环氧树脂浇注干式变压器的特点 (2) 三、使用条件 (2) 四、产品主要规格型号 (2) 五、产品结构概述及主要技术原理 (3) 六、产品主要技术参数....................................................... (6) 七、运输和起吊 (10) 八、验收、保管和储存 (11) 九、产品安装 (12) 十、现场交接试验 (13) 十一、！ (15) 十二、变压器试运行十三、变压器的维护 (18) 十四、安全注意事

项 (18) 一、适用范围 " 本说明书适用于我公司生产的额定容量20000kVA及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。三、使用条件 1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。 2.外壳防护等级有IP20、IP23等型式。The protection degree of enclosure is IP20、IP2 3. 3.冷却方式有空气自冷（AN）和强迫风冷两种。对空气自冷（AN）

和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。四、产品主要规格型号 1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。型号所表示的意义如下：（以“DC（B）10型变压器”为例）The 2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。 , 型号所表示的意义如下：（以“SC（B）10型变压器”为例）

变压器技术规范要求

第七章货物需求清单及技术规范要求一、货物需求清单及技术规范要求 2 变压器S13—400KVA/6KV 1台型号：S13—400KVA/6KV/400V 3 变压器S13—630KVA/6KV 2台型号：S13—630KVA/6KV/400V 4变压器S13—800KVA 2台型号：S13—800KVA/6KV/400V

1、5、6、7、8、9、10包要求如下：干式变压器技术要求 1、产品运行环境 a)环境温度：-10～+45℃ b)相对温度：日平均值不大于95%；月平均值不大于90%（25℃） c)海拔高度：产品适用于1600米 d)安装地点：户外 2、执行标准 GB1094.11-2007 干式电力变压器 GB1094.1-1996 电力变压器 IEC726 干式变压器 GB/T10228-2008 干式变压器技术参数和要求 JB/T 10088-2004 6-500 KV级电力变压器声级 3、性能和特征 a)变压器在GB1094、GB 10228规定的使用条件下，能正常地满负荷连续运行并达到规定的负载及特殊要求。 b)变压器在额定输出功率，施加电压在正常电压的±5%范围内波动时，变压器的温升限值如下：部件温升限值绕组温升，绝缘的耐热等级为F级100K（电阻法测量）铁心使相邻绝缘材料不损伤的温升 c)变压器能在GB1094规定的条件下，2秒钟内承受外部短路的动稳定效应和热稳定效应而不损伤。 d)局部放电量不大于5pc。 4、变压器铁心铁心采用冷轧硅钢片叠制（武钢或鞍钢）。 5、绕组和绝缘绕组的设计和装配采用高质量的导电体和绝缘材料以提供最佳运行特性，按GB1094进行试验。所有连接点的绝缘和机械支持能承受在运行时由于短路电流或其它瞬态条件产生的机械应力及在运输途中产生的机械应力，高低压绕组按GB1094进行短路试验时不应发生机械移动。 6、冷却系统环氧树脂浇注绝缘并配有一套风冷系统，实现超温自动开启冷却系统。 7、变压器技术参数表

干式电力变压器使用说明书样本

干式电力变压器使用说明书样本 1

. 干式电力变压器使用说明书

济南变压器集团济南济变志亨电力设备有限公司目录 1、产品介绍 (1) 2、附件 (1) 3、产品装卸及运输 (2) 4、检查验收 (3) 5、仓储保管 (3) 6、安装注意事项 (3) 7、投运前的检查 (4) 8、投运前的试验 (4) 1

9、投入运行 (4) 10、维修与保养 (5) 2

本说明书适用于我公司生产的树脂浇铸干式变压器的装卸、运输、仓储保管、安装、使用及维修维护等。 1、产品介绍我公司生产的变压器以德国西门子公司的技术进行设计、生产,主要由以下几部分组成: ——铁芯采用优质进口高导磁晶粒取向冷轧硅钢片,45全斜接缝,步进搭接。空载损耗小,噪声低。 ——线圈高压线圈为多段带状铜(铝)箔结构,用填料型树脂在真空状态下浇铸,低压线圈为整张铜(铝)箔结构,层间用预浸布粘结。线圈绝缘等级为F级(特殊要求可作到H级)。对于部分小容量的变压器,可按用户要求生产铜线导体的树脂浇铸变压器。该种结构的线圈具有局部放电量小、抗短路能力强等特点。2、附件以下附件由用户按其需选用。 2.1 温度控制器: 为了便于观测,一般每台变压器配有一台温度控制器。温度控制器的三个Pt100测温元件分别埋设在低压线圈上端的测温孔内。随着温度变化,自动监测低压线圈温度,必要时发出控制信号,有效确保了变压器的安全运行。 1

温度控制器具有启停风机、超温报警、超温跳闸等功能。当前国内各生产厂对上述各温度值的出厂设定值见下表。 2.2 冷却风机: 变压器不带风机时,可在额定容量下连续运行。加装低噪声辐流风机的变压器,能够在风机连续运行时,将变压器容量提高到120%~150%,但此时负载损耗相应增加50%~125%,阻抗电压也增加20%~50%,二次出口电压略有下降。此种状态可短时期连续运行,但我们不推荐长期运行。 2.3 外壳: 变压器不带外壳,保护等级为IP00,由于变压器运行时不得触摸或靠近,建议用防护栅栏,以保证安全。根据所使用环境要求的不同,可装配IP20～IP23防护等级的外壳,以防止意外触电和滴水造成的变压器故障。外壳应当可靠接地。 2.4 出线方式: 变压器的进出线方式有:上进上出、上进侧出、上进下出、下进上出、下进下出、下进侧出等方式,用户可根据具体情况选用(必要时可选做侧出线)。 2

电力变压器安装工艺标准

电力变压器安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 1、范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。 2、施工准备 2.1设备及材料要求： 2.1.1变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。 2.1.2变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。 2.1.3干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。 2.1.4带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2.1.4的尺寸。 2.1.5型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 2.1.6螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配

相应的平垫圈和弹簧垫。 2.1.7其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。 2.2主要机具： 2.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。 2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。 2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 2.3作业条件： 2.3.1施工图及技术资料齐全无误。

干式变压器防护类型、容量、规格及质量图表表2.1.4

2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建作，安装单位配合）。 2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。2.3.5室内地面工程结束，场地清理干净，道路畅道。 2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 3、操作工艺 3.1工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收 3.2设备点件检查： 3.2.1设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。

电力变压器手册.doc
