常用塑料的注塑工艺参数(17)(1)
常用塑料的注塑工艺参数

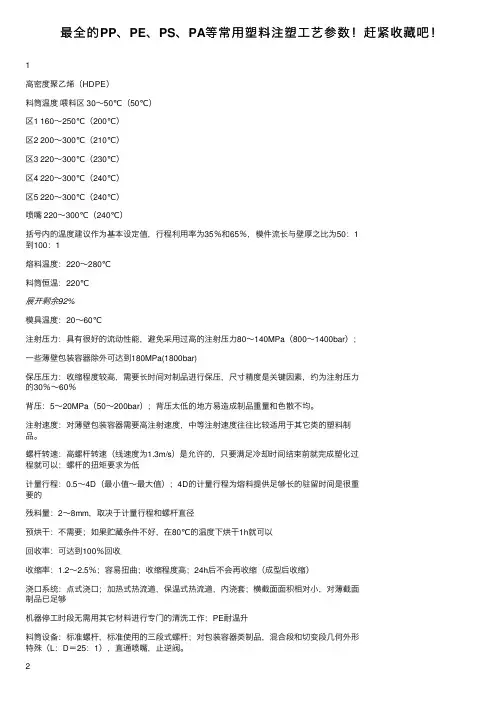

一、高密度聚乙烯（HDPE）
料筒温度喂料区30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（210℃）
区3 220～300℃（230℃）
区4 220～300℃（240℃）
区5 220～300℃（240℃）
喷嘴220～300℃（240℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与
壁厚之比为50：1到100：1
熔料温度220～280℃
料筒恒温220℃
模具温度20～60℃
注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～
1400bar）；
一些薄壁包装容器除外可达到180MPa (1800bar)
保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％
背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均
注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品
螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低
计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量2～8mm，取决于计量行程和螺杆直径
预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率可达到100％回收
收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）
浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够
机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升
料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几
何外形特殊（L：D＝25：1），直通喷嘴，止逆阀
二、聚丙烯（PP）
料筒温度喂料区30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（220℃）
区3 220～300℃（240℃）
区4 220～300℃（240℃）
区5 220～300℃（240℃）
喷嘴220～300℃（240℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与
壁厚之比为50：1到100：1
熔料温度220～280℃
料筒恒温220℃
模具温度20～70℃
注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～
1400bar）；
一些薄壁包装容器除外可达到180MPa (1800bar)
保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；
约为注射压力的30％～60％
背压5～20MPa（50～200bar）
注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品
螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以
计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量2～8mm，取决于计量行程和螺杆转速
预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率可达到100％回收
收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）
浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水
机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升
料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀
三、聚苯乙烯（PS）
料筒温度喂料区30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（210℃）
区3 220～300℃（230℃）
区4 220～300℃（230℃）
区5 220～300℃（230℃）
喷嘴220～300℃（230℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与
壁厚之比为50：1到100：1
熔料温度220～280℃
料筒恒温220℃
模具温度15～50℃
注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）
保压压力注射压力的30％～60％；相对较短的保压时间
背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）
注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器
螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样
计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量2～8mm，取决于计量行程和螺杆转速
预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率可达到100％回收
收缩率0.3％～0.6％
浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够
机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升
料筒设备标准螺杆，直通喷嘴，止逆阀
四、聚氯乙烯－未增塑（PVC－U）
料筒温度喂料区30～50℃（50℃）
区1 140～160℃（150℃）
区2 165～180℃（170℃）
区3 180～210℃（190℃）
区4 180～210℃（200℃）
区5 180～210℃（200℃）
喷嘴180～210℃（200℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长
与壁厚之比为50：1到100：1
熔料温度210～220℃
料筒恒温120℃
模具温度30～60℃
注射压力80～160MPa（800～1600bar）
保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据
背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa
（300bar）
注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度
螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束
前完成；需要高扭矩并保持均匀
计量行程 1.0～3.5D
残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合
预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可
回收率允许在材料没有热分解的状态下再生利用
收缩率0.5％～0.7％
浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡
机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴
五、增塑聚氯乙烯（P－PVC）
料筒温度喂料区30～50℃（50℃）
区1 140～160℃（150℃）
区2 150～180℃（165℃）
区3 160～220℃（180℃）
区4 160～220℃（190℃）
区5 160～220℃（190℃）
喷嘴160～220℃（200℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与
壁厚之比为50：1到100：1
熔料温度200～220℃
料筒恒温120℃
模具温度30～50℃
注射压力80～120MPa（800～1200bar）
保压压力注射压力的30％～60％
背压5～10MPa（50～100bar）
注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）
螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s
计量行程 1.0～3.5D
残料量2～6mm，取决于计量行程和螺杆直径
预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可
回收率允许在材料没有热分解的状态下再生利用
收缩率1％～2.5％
浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡
机器停工时段关闭加热，无背压塑化，操作几次挤出循环
料筒设备标准螺杆，止逆环，直通喷嘴
六、尼龙6（PA6）
料筒温度喂料区60～90℃（70℃）
区1 230～240℃（240℃）
区2 230～240℃（240℃）
区3 240～250℃（250℃）
区4 240～250℃（250℃）
区5 240～250℃（250℃）
喷嘴230～240℃（250℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长
与壁厚之比为50：1到100：1
喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃
料筒恒温220℃
模具温度60～100℃
注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）
保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。降低保压压力可减少制品内应力
背压2～8MPa（20～80bar），需要准确调节，因为背压太高会造成塑化不均
注射速度建议采用相对较快的注射速度；模具有好的通气性否则制品上易出现焦化现象
螺杆转速螺杆转速高，线速度为1m/s；然而，最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程即可；要求较低的螺杆转矩
计量行程0.5～3.5D
残料量2～6mm取决于计量行程和螺杆直径
预烘干在80℃温度下烘干4h，除了直接从装料容器内喂料；尼龙有吸水性，应该保存在防潮容器内和封闭的料斗内；水含量超过0.25％就会造成成型改变
回收率可加入10％回料
收缩率0.7％～2.0％；或者加了30％的玻璃纤维，收缩率为0.3％～0.8％；如果提供的温度超过60℃，制品应该为逐渐冷却；逐渐冷却可降低成型后收缩，即制
品表现为更好的尺寸稳定性和小的内应力；建议采用蒸气法；尼龙制品可以
通过熔焊液剂来检查应力
浇口系统点式，潜伏式，片式和直浇口都可以；建议使用盲孔和浇口窝来断冷料点；
可使用热流道；由于熔料可加工温度X围窄，热流道应提供闭环温度控制机器停工时段无需用其它料清洗；熔料残留在料筒内时间可达20min，此后热降解容易发生
料筒设备标准螺杆，特殊几何尺寸有较高塑化能力；止逆环，直通喷嘴；对加入了玻璃纤维的增强材料，则需要高耐磨的双金属料筒
七、尼龙66（PA66）
料筒温度喂料区60～90℃（80℃）
区1 260～290℃（280℃）
区2 260～290℃（280℃）
区3 280～290℃（290℃）
区4 280～290℃（290℃）
区5 280～290℃（290℃）
喷嘴280～290℃（290℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长
与壁厚之比为50：1到100：1
喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度270～290℃
料筒恒温240℃
模具温度60～100℃
注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）
保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。降低保压压力可减少制品内应力
背压2～8MPa（20～80bar），需要准确调节，因为背压太高会造成塑化不均注射速度建议采用相对较快的注射速度；模具有好的通气性否则制品上易出现焦
化现象
螺杆转速高螺杆转速，线速度为1m/s；然而最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程就可；要求的螺杆扭矩为低
计量行程（0.5～3.5）D
残料量2～6mm取决于计量行程和螺杆直径
预烘干在80℃温度下烘干4h，除了直接从装料容器内喂料；尼龙有吸水性，应该保存在防潮容器内和封闭的料斗内；水含量超过0.25％就会造成成型改变
回收率可加入10％回料
收缩率0.7％～2.0％，或者加了30％的玻璃纤维，为0.4％～0.7％；如果提供的温度超过60℃，制品应该为逐渐冷却；逐渐冷却可降低成型后收缩，即制品表现
为更好地尺寸稳定性和小的内应力；建议采用蒸气法；尼龙制品可以通过熔
液焊剂来检查应力
浇口系统点式，潜伏式，片式和直浇口都可以；建议采用盲孔和浇口窝来断冷料头；
可使用热流道；由于熔料可加工温度X围窄，热流道应提供闭环温度控制机器停工时段无需用其它料清洗；熔料残留在料筒内时间可达20min，此后热降解容易发生
料筒设备标准螺杆，特殊几何尺寸有较强塑化能力；止逆环，直通喷嘴；对加入了玻璃纤维的增强材料，则需要高耐磨的双金属料筒
八、聚对苯二甲酸丁二（醇）酯（PBT）
料筒温度喂料区50～70℃（70℃）
区1 230～250℃（240℃）
区2 240～260℃（250℃）
区3 250～260℃（260℃）
区4 250～260℃（260℃）
区5 250～260℃（260℃）
喷嘴250～260℃（260℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长
与壁厚之比为50：1到100：1
熔料温度250～260℃，成型X围窄；低于240℃易凝结，270℃以上易产生热降解料筒恒温210℃
模具温度60～80℃
注射压力100～140MPa（1000～1400bar）
保压压力注射压力的50％～60％
背压5～10MPa（50～100bar），避免产生摩擦热
注射速度因为高固化率和结晶率故需采用高速；避免在注射过程中熔料冷却和凝结；模内保持良好的通气性是很重要的，否则裹入的空气易使流道末端产生
焦化
螺杆转速最大螺杆转速折合线速度为0.5m/s
计量行程（0.5～3.5）D，因为熔料对过热和在料筒内残留时间过长很敏感；残留时间不应超过5min
残料量2～5mm，取决于计量行程和螺杆直径
预烘干在120℃时烘干4h
回收率如果混有阻燃剂，允许不超过10％回料加入，前提是预烘干过和没有热降解；不含阻燃剂的材料可加入20％回料
收缩率很大程度取决于模具温度，模具温度越高，收缩程度越大；收缩率1.4％～
2.0％，或加入30％玻璃纤维使收缩率至0.4％～0.6％
浇口系统玻璃纤维增强型材料避免使用中心式直浇口和点式浇口；浇口的位置应保模腔均匀充满；浇口处有热流道，温度必须闭环控制
机器停工时段关闭加热系统，像操作挤出机一样操作机器直到没有塑料被挤出为止；
在生产中断后再重新启动机器，挤出熔料直到没有气泡
料筒设备标准螺杆，止逆环，直通喷嘴
九、聚对苯二甲酸乙二（醇）酯（PET）
料筒温度喂料区50～70℃（70℃）
区1 240～260℃（250℃）
区2 240～260℃（250℃）
区3 250～290℃（270℃）
区4 250～290℃（270℃）
区5 250～290℃（270℃）
喷嘴250～290℃（270℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长
常用塑料注塑工艺参数
浅述冷/热模注塑成型技术 ２010－２-25来源: 网络文摘 【全球塑胶网2010年2月25日网讯】?所谓的“冷/热模注塑成型”技术,是一种可在注塑成型周期内,使模腔表面温度实现冷热循环的工艺。其特点是：在注射前,先加热模腔，使其表面温度达到加工材料的玻璃化转变温度(Ｔg）以上；当模腔填满后，迅速冷却模具,以使制件在脱模前完全冷却。? 这种冷/热模注塑成型工艺可以大幅度地改善注塑制品的外观质量,而且可以省去某些二次加工(如旨在掩 盖表面缺陷的底漆和磨砂处理)过程,从而降低整体生产成本。在某些情况下,甚至还可以省去上漆或粉末涂布工艺。在那些对表面光泽度有较高要求的应用中，冷／热模注塑成型工艺还允许使用玻纤增强材料。该工艺的其他优势还包括:降低注塑内应力、减少甚至消除喷射痕和可见的熔接线,以及增强树脂的流动性，从而生产出薄壁产品等。 ?通常情况下,冷/热模注塑成型工艺适用于所有的传统注塑机。但是，如果希望模具表面得到快速加热或冷却,还需要配合使用特定的辅助系统，目前常用的辅助系统是高温热水系统和高温蒸汽系统。这些辅助系统中的蒸汽，要么来自外部锅炉，要么由其自身的控制设备产生。早在几年前,沙伯基础创新塑料就开始在日本研究冷／热模注塑成型技术。目前,该公司在其亚太区的开发中心中使用的是高温蒸汽系统，而在位于马萨诸塞州匹兹菲尔德的聚合物加工开发中心（ＰP DC）中,该公司则使用了德国Siｎglｅ Tｅmｐｅrieｒｔechnik公司的高温热水系统,它可以提供200℃的高温热水。??为了实现有效的工艺控制，模具必须配备热电偶，并且热电偶最好被安置在靠近模腔表面的位置,以便监控温度。为了确保工艺的稳定性,注塑模具、注塑机和冷/热控制器还必须集成在一起。沙伯基础创新塑料在该工艺的生产体系中配备了一台控制设备，以将各个要素有效地集成在一起。??在该工艺的开始阶段，利用在模内循环的蒸汽或高温热水来加热模腔表面,使其温度达到高于被加工树脂的玻璃化转变温度1０~30℃的水平。一旦模腔表面达到这一温度值，系统便向注塑机发出信号,以将塑料注射到模腔中。当模腔被填满（注射阶段完成）后,冷水开始在模具中循环流动,以快速带走热量,从而使注塑部件在脱模前完全冷却。利用一个阀站，即可方便地实现从蒸汽或高温热水到冷水的切换,反之亦然。当部件冷却后，模具打开,部件被顶出,然后重复上述过程。??工艺优化:模具的设计和构造?冷／热模注塑成型技术的循环周期除了取决于所加工的材料外,模具的设计和构造对其则有极大的影响。一般，加热模具所需的时间取决于模具用钢的总量，因此尽量减少所要加热和冷却的钢材量非常重要。为了做到这一点,最好是将模腔和模芯嵌入到模板中，而不是穿过模板。为了减小热损失并提高效率，还应在任何可能的条件下,利用气隙和隔热材料,将这些嵌入件与模腔和模芯固定板隔开。 ?除了尽可能地减少必须进行冷/热循环的钢的用量外,还应考虑使用具有高导热性的金属，如铍铜合金或其他具有良好导热性的合金来制作模具。这些金属有助于缩短加热/冷却模腔表面所需的时间。此外，在模腔表面附近布置水路管线也可以加快响应速度。然而，多数情况下，制品的几何形状不允许这样做。尽管如此,共形冷却方法却极适合这种工艺，这是因为，其管线的布置可以与部件表面形状保持一致。因此,共形冷却方法可以极大地缩短最重要位置（即模腔表面)的热响应时间。? 就共形冷却技术而言，它往往涉及到注塑模的制造，或者更确切地说是镶嵌块的制造。一般，通过优化冷却道的设置,可以优化冷却效率，缩短生产周期。而传统的冷却方法很难做到这一点，因为一般制品的形状都很复杂，且常规的冷却通道只能被钻成直线形。? 目前，有多种模具制造技术可实现共形冷却,如激光烧结和直接金属沉积法。为了开发用于该工艺的测试模具，沙伯基础创新塑料的PP DＣ选择了位于美国密歇根州特洛伊市的Fａst4ｍ Toｏlinｇ公司作为其模具供应商。Faｓｔ4ｍＴooliｎg采用钢板层压构造技术,设计并制造了带有共形冷却通道的模腔和模芯组
常用塑料注塑工艺参数表样本
常见塑料注塑工艺参数表:
常见塑料注塑工艺参数( 2) -06-16 20:02:13| 分类: 个人日记 | 标签: |字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、 PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料, Tg为149～150℃; Tf为215～225℃; 成型温度为250～310℃; 2、热稳定性较好, 并随分子量的增大而提高。但PC高温下遇水易降解, 成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前, PC树脂必须进行充分干燥( 而且应当充分注意防止干燥过的物料再吸湿) 。干燥效果的快速检验法, 是在注塑机上采用”对空
注射”。3、熔体粘度高, 流动性较差, 其流动特性接近于牛顿流体, 熔体粘度受剪切速率影响较小, 而对温度的变化十分敏感, 在适宜的成型加工温度范围内调节加工温度, 能有效地控制PC的粘度。4、由于粘度高, 注射压力较高, 一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品, 为使熔体顺利、及时充模, 注射压力要适当提高至120～150MPa。保压压力为80～100MPa。5、成型时, 冷却固化快, 为延迟物料冷凝, 需控制模温为80～120℃。6、 PC分子主链中有大量苯环, 分子链的刚性大, 注塑中易产生较大的内应力, 使制品开裂或影响制品的尺寸稳定性; ( 在100℃以上作长时间热处理, 它的刚硬性增加, 内应力降低) 。PC的典型干燥曲线台湾奇美典型牌号加工参数: 十、 PA及玻纤增强PA注塑工艺特性与工艺参数设定1、常见品种及其熔点: q 品种: 尼龙-66; 尼龙-610; 尼龙-1010; 尼龙-1212; 尼龙-46尼龙-6; 尼龙-7; 尼龙-9; 尼龙-11; 尼龙-12; 尼龙-66/6、尼龙-66/610; 尼龙-6∕66∕1010; 尼龙-66/6/610q 熔点: 尼龙n系列: 尼龙－6 215～220℃; 尼龙－12为178℃; 尼龙m,n系列: 尼龙－ 46 295 ℃; 尼龙－66 255～265℃; 尼龙－610 215～223℃; 尼龙－1010 200℃; 共缩聚尼龙: 由于分子链的规整性较差, 结晶性和熔点一般较低, 如尼龙－6∕66∕1010的熔点仅为155～175℃, 但其有较好的透明性和弹性。2、熔点高, 熔化范围窄( 约10℃) 。考虑到PA熔点高、热稳定性较差, 故加工温度不宜太高, 一般高于熔点30℃左右即可。3、吸湿性大, 且酰胺基易于高温水解, 引起分子量严重降低; ( 须严格干燥至含水量低于0.05％, 特别是回料使用时更应严格干燥, 必要时可添加”增粘剂”。) 4、熔体粘度低, 表观粘度对温度敏感, 由于熔体的冷却速率快, 要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流, 螺杆头应装有止逆环; 另外, 为防止喷嘴处熔体的”流涎”现象, 应选用自锁式喷嘴。5、注射PA时不需高的注射压力, 一般选取范围为70～100MPa, 一般不超过120MPa。注射速率宜略快些, 这样可防止因冷却速率快而造成波纹及充模不足等问题。6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。7、酰胺基在高温下
常用塑料注塑工艺参数表
常用塑料注塑工艺参数表：
常用塑料注塑工艺参数（2） 2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅 聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。干燥效果的快速检验法，是在注塑机上采用“对空注射”。 3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。4、由于粘度高，注射压力较高，一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。保压压力为80～100MPa。 5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。2、熔点高，熔化范围窄（约10℃）。考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。 6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。 7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）； 8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。 10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。尼龙吸水率尼龙及玻纤增强尼龙成型温度PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。（2）收缩率小，且各向异性明显。（3）制品性能易出现波动。（4）制品表面粗糙度数值大。 2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30 ℃；3、应采用较大的注射速率和较高的注射压力； 4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定 PMMA树脂俗称“压克力”，国内著名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、 PMMA熔体粘度对温度变化比较敏感。注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显著得多。故在成型时改变PMMA的流动性主要是从注射温度着手。但选用高料温时易受其它工艺参
常用塑料的注塑工艺参数
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁 厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升 料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀 二、聚丙烯（PP） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（220℃） 区3 220～300℃（240℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃）
常用塑料参数
一：聚丙烯 （Polypropylene）是由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规聚丙烯（isotaetic polyprolene）、无规聚丙烯（atactic polypropylene）和间规聚丙烯（syndiotatic polypropylene）三种。聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/rm，是所有塑料中最轻的品种之 密度：0.91g/cm3 熔点：164~170℃ PP的收缩率相当高，一般为1.0~2.5%。 物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/m3，是所有塑料中最轻的品种之一。它对水特别稳定，在水中的吸水率仅为0. 01%，分子量约8万一15万。成型性好，但因收缩率大(为1%~2.5%）.厚壁制品易凹陷，对一些尺寸精度较高零件，还难于达到要求，制品表面光泽好，易于着色。 力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。聚丙烯力学性能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa 或稍高的水平。等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后不再变化。 温度和加载速率对聚丙烯的韧性影响很大。当温度高于玻璃化温度时，冲击破坏呈韧性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。提高加载速率，可使韧性断裂向脆性断裂转变的温度上升。聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折106次而不损坏。 但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。 耐热性能：聚丙烯具有良好的耐热性，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。对于聚丙烯玻璃化温度的报道值有一18qC, 0qC, 5℃等，这也是由于人们采用不同试样，其中所含晶相与无定形相的比例不同，使分子链中无定形部分链长不同所致。聚
注塑成型工艺参数说明
注塑成型注塑成型工艺参数工艺参数工艺参数说明说明说明 一.干燥温度 定义:为保证成型质量而事先对聚合物进行干燥所需要的温度 作用:1.去除原料中的水份.2.确保成品质量 设定原则: 1.聚合物不致于分解或结块(聚合) 2.干燥时间尽量短,干燥温度尽量低而不致于影响其干燥效果. 3.干燥温度和时间因不同原料而异. 注:1,A 表示用热风干燥机. 2,D 表示用除湿干燥机. 3,*表示通常不需干燥. 4,**表示干燥依条件类别而定,最好材料供货商确认. 二.料温 定义: 为保证成型顺利进行而设加在料管上之温度. 作用: 保证聚合物塑化(熔胶)良好,顺利充模,成型. 设定原则: (1)不致引起塑料分解碳化. (2)从加料断至喷嘴依次上升. (3)喷嘴温度应比料筒前断温度略低. (4)依材料种类不同而所需温度不同. (5)不至对制品产生坏的质量影响. 三.模温 定义: 制品所接触的模腔表面温度 作用: 控制影响产品在模腔中的冷却速度,以及制品的表观质量. 设定原则: (1)考虑聚合物的性质. (2)考虑制品大小和形状. (3)考虑模具的结构.浇道系统. 四.注射速度 定义: 在一定压力作用下,熔胶从喷嘴注射到模具中的速度 . 作用: (1)注射速度提高将使充模压力提高. (2)提高注射速度可使流动长度增加,制质量量均匀. (3)高速射出时粘度高,冷速快,适合长流程制品. (4)低速时流动平稳,制品尺寸稳定.
设定原则: (1) 防止撑模及避免产生溢边. (2)防止速度过快导致烧焦. (3)保证制品质量的前提下尽量选择高速充填,以缩短成型周期. 五.熔胶速度 定义: 塑化过程中螺杆熔胶时的转速 . 作用: 影响塑化能力,塑化质量的重要参数,速度越高,熔体温度越高,塑化能力越强 . 设定原则: (1)熔胶速度调整时一般由低向高逐渐调整. (2)螺杆直径大于50MM之机台转速应控制在50RPM以下,小于50MM之机台应控制在100RPM以下为宜. 六.射压 定义: 螺杆先端射出口部位发生之最大压力,其大小与射出油缸内所产生油压紧密关连 . 作用: 用以克服熔体从喷嘴--流道--浇口--型腔的压力损失,以确宝型腔被充满,获得所需的制品. 设定原则: (1)必在注塑机的额定压力范围内. (2)设定时尽量用低压. (3)尽量避免在高速时采用高压,以免异常状况发生 七.背压 定义: 塑料在塑化过程建立在熔腔中的压力 . 作用: (1)提高熔体的比重. (2)使熔体塑化均匀. (3)使熔体中含气量降低.提高塑化质量 设定原则: (1)背压的调整应考虑塑料原料的性质. (2)背压的调整应参考制品的表观质量和呎寸精度 八.锁模压力 定义: 合模系统为克服在注射和保压阶段使模具分开的胀模力而施加在模具上的闭紧力. 作用: (1)保证注射和保压过程中模具不致于被胀开 (2)保证产品的表观质量. (3)保证产品的尺寸精度. 设定原则: (1)合模力的大小依据产品的大小,机台的大小而定. (2)一般来说,在保证产品不出毛头的情况下,合模力 要求越小越好. (3)合模力的设定不应超出机台之额定压力.
注塑机的基本参数
注塑机参数与注塑工艺参数 注塑成形技术系统培训教材 SANSEI精密注塑成形 蔡军
注塑机装置的技术参数 1．螺杆直径mm 2．螺杆长径比L/D 3．螺杆压缩比 4．螺杆行程cm 5．理论注射容积cm3 6．最大注射重量(以PS计算)g 7．螺杆最大转速r/min 8．最大塑化能力kg/h 9．注射压力MPa 10．注射速率g/s 11．注射时间s 12．注射座推力及喷嘴推力kN 13．喷嘴行程cm 14．喷嘴伸出量（即伸出模具安装平面的长度）cm 进一步的技术参数： 15．注射速度mm/s 16．螺杆最大扭矩N/m 17．螺杆驱动功率kW 18．喷嘴球半径mm 19．螺杆驱动方式（如油压马达、电动马达等） 20．回复率。 合模装置的技术参数
1．合模力kN 2．开模力kN 3．开模行程cm 4．拉杆有效间距mm 5．最大、最小模厚mm 6．模板间的最大间距mm 7．顶出力kN 8．顶出行程mm 9．模板定位孔直径mm 10．移模速度m/s 11．模板尺寸(H*V)mm 12．模具安装尺寸 可进一步提供的参数： 13．拉杆直径mm 14．调模驱动功率kN 15．调模方式：如手动、电动、液压、马达等。 16．合模方式：如机械式、液压式、机械-液压式等。 17．顶出方式：机械、液压、气动等。 18．顶针数量 19．顶出次数 20．顶针速度 其它整机性能参数 1．油泵马达功率kN
2．电热量kW 3．油箱容量L 4．料斗容量kg 5．外形尺寸（长*宽*高）m 6．机器重量kg 7．空循环时间s 8．单耗Kw/kg 9．最大油泵压力MPa 10．总用电量kW 与成形工艺有关的参数 1．最大的注射量（通常要求制品及浇注系统所需塑料量为注射重量75%-80%） 2．合模力（足够的合模力才能保证成形模具的锁紧，精密制品需要的合模力为模具所需合模力的1.5倍） 与模具有关的参数 1．嘴头部球面半径 2．模板上的定位孔 3．拉杆间的有效间距 4．模具的厚度 5．模板上模具安装螺孔(或T形槽)的尺寸 与取出制品有关的参数 1.合模距离必须小于注塑机的最大开模距离,确认最大开模距离 2.顶出装置及顶出行程距离的确认和顶杆位置及顶杆数量的确认
常用塑料注塑工艺参数详述(doc 11页)
常用塑料注塑工艺参数详述(doc 11页)
浅述冷/热模注塑成型技术 2010-2-25 来源：网络文摘 【全球塑胶网2010年2月25日网讯】 所谓的“冷/热模注塑成型”技术，是一种可在注塑成型周期内，使模腔表面温度实现冷热循环的工艺。其特点是：在注射前，先加热模腔，使其表面温度达到加工材料的玻璃化转变温度（Tg）以上；当模腔填满后，迅速冷却模具，以使制件在脱模前完全冷却。 这种冷/热模注塑成型工艺可以大幅度地改善注塑制品的外观质量，而且可以省去某些二次加工（如旨在掩盖表面缺陷的底漆和磨砂处理）过程，从而降低整体生产成本。在某些情况下，甚至还可以省去上漆或粉末涂布工艺。在那些对表面光泽度有较高要求的应用中，冷/热模注塑成型工艺还允许使用玻纤增强材料。该工艺的其他优势还包括：降低注塑内应力、减少甚至消除喷射痕和可见的熔接线，以及增强树脂的流动性，从而生产出薄壁产品等。 通常情况下，冷/热模注塑成型工艺适用于所有的传统注塑机。但是，如果希望模具表面得到快速加热或冷却，还需要配合使用特定的辅助系统，目前常用的辅助系统是高温热水系统和高温蒸汽系统。这些辅助系统中的蒸汽，要么来自外部锅炉，要么由其自身的控制设备产生。早在几年前，沙伯基础创新塑料就开始在日本研究冷/热模注塑成型技术。目前，该公司在其亚太区的开发中心中使用的是高温蒸汽系统，而在位于马萨诸塞州匹兹菲尔德的聚合物加工开发中心（PPDC）中，该公司则使用了德国Single Temperiertechnik公司的高温热水系统，它可以提供200℃的高温热水。 为了实现有效的工艺控制，模具必须配备热电偶，并且热电偶最好被安置在靠近模腔表面的位置，以便监控温度。为了确保工艺的稳定性，注塑模具、注塑机和冷/热控制器还必须集成在一起。沙伯基础创新塑料在该工艺的生产体系中配备了一台控制设备，以将各个要素有效地集成在一起。 在该工艺的开始阶段，利用在模内循环的蒸汽或高温热水来加热模腔表面，使其温度达到高于被加工树脂的玻璃化转变温度10~30℃的水平。一旦模腔表面达到这一温度值，系统便向注塑机发出信号，以将塑料注射到模腔中。当模腔被填满（注射阶段完成）后，冷水开始在模具中循环流动，以快速带走热量，从而使注塑部件在脱模前完全冷却。利用一个阀站，即可方便地实现从蒸汽或高温热水到冷水的切换，反之亦然。当部件冷却后，模具打开，部件被顶出，然后重复上述过程。 工艺优化：模具的设计和构造
注塑成型工艺流程及工艺参数
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 注塑成型工艺流程及工艺参数 塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。λ 低速填充。如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。λ 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。 一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成
注塑成型工艺流程及工艺参数
注塑成型工艺 塑件的注塑成型工艺过程主要包括合模-——填充——保压——冷却——脱模等5个阶段。 工艺流程 这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。[1] 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。 低速填充。热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。
一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成型，保压阶段要一直持续到浇口固化封口为止，此时保压阶段的模腔压力达到最高值。 在保压阶段，由于压力相当高，塑料呈现部分可压缩特性。在压力较高区域，塑料较为密实，密度较高；在压力较低区域，塑料较为疏松，密度较低，因此造成密度分布随位置及时间发生变化。保压过程中塑料流速极低，流动不再起主导作用；压力为影响保压过程的主要因素。保压过程中塑料已经充满模腔，此时逐渐固化的熔体作为传递压力的介质。模腔中的压力借助塑料传递至模壁表面，有撑开模具的趋势，因此需要适当的锁模力进行锁模。涨模力在正常情形下会微微将模具撑开，对于模具的排气具有帮助作用；但若涨模力过大，易造成成型品毛边、溢料，甚至撑开模具。因此在选择注塑机时，应选择具有足够大锁模力的注塑机，以防止涨模现象并能有效进行保压。 3．冷却阶段 在注塑成型模具中，冷却系统的设计非常重要。这是因为成型塑料制品只有冷却固化到一定刚性，脱模后才能避免塑料制品因受到外力而产生变形。由于冷却时间占整个成型周期约70%～80%，因此设计良好的冷却系统可以大幅缩短成型时间，提高注塑生产率，降低成本。设计不当的冷却系统会使成型时间拉长，增加成本；冷却不均匀更会进一步造成塑料制品的翘曲变形。
常用塑料材料性能参数
常用塑料材料性能参数(一) 1.ABS 丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围: 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80～90℃下最少干燥2小时。材料温度应保证小于0.1%。 熔化温度：210～280℃；建议温度：245℃。 模具温度：25～70℃。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500～1000bar。 注射速度：中高速度。 化学和物理特性: ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。 2 .PA6 典型应用范围: 由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。 注塑模工艺条件: 干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。 熔化温度：230~280℃，对于增强品种为250~280℃。 模具温度：80~90℃。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~90℃。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20~40℃的低温模具。对于玻璃增强材料模具温度应大于80℃。
注塑成型工艺参数
注塑成型工艺参数 第一节注塑工艺参数 在制品和模具确定之后，注塑工艺参数的选择和调整对制品质量将产生直接影响。注塑工艺具体是指温度、压力、速度、时间等有关参数，实际成型中应综合考虑，在能保证制品质量（如外观、尺寸精度、机械强度等）和成型作业效率（如成型周期）的基础上来决定。尽管不同的注塑机调节方式各有所异，但是对工艺参数的设定和调整项目基本是相同的。注塑工艺参数与注塑机的设计参数是有关联的，但是在这里主要是从注塑工艺角度理解这些参数。 一、注塑参数 1.注射量：注射量是指注塑机螺杆（或柱塞）在注射时，向模具 内所注射的物料熔体量（g ）。因此，注射量是由聚合物的物理性能及螺杆中料筒中的推进容积来确定的。 由此可见，选择注射量时，一方面必须充分地满足制品及其浇注系统的总用料量，另一方面必须小于注塑机的理论注射容积。如果选取用注射量过小则会因注射量不足而使制品产生各种缺陷，但过大又造成能源的浪费。 所以注塑料机不可用来加工小于注射量 10% 或超过注射量 70% 的制品，据统计世界上制品生产厂家大约有 1/3 的能源浪费在不合理地机型选择上。 2.计量行程（预塑行程）：每次注射程序终止后，螺杆是处在料 筒的最前位置，当预塑程序到达时，螺杆开始旋转，物料被输送到螺杆头部，螺杆在物料的反压力作用下后退，直至碰到限位开关为止。这个过程称计量过程或预塑过程，螺杆后退的距离称计量容积，也正是注射容积，其计量行程也正是注射行程。因此制品所需的注射量是用计量行程工来调整的。 由此可知，注射量的大小与计量行程的精度有关，如果计量行程调节
太小会造成注射量不足，如果计量行程调整太大，使料筒前部每次注射后的余料太多，使熔体温度不均或过热分解,计量行程的重复精度的高低会影响注射量的波动.料温沿计量行程的分布是不均匀的,增加计量行程会加剧料温的不均匀性.螺杆转速、预塑背压和料筒的温度都将对熔体温度和温差有显着地影响. 在注射前处于螺杆头部计量室外中的熔体温度最高，虽然也有温差，但在这时较小，在注射后，螺杆槽中熔体的温度最低,停留一段时间之后熔体温度上升.这种温差可以采用调整螺杆转速轴向背压或使用新型螺杆等办法使其得到改善。 3.余料量：螺杆注射完了之后，并不希望把螺杆头部的熔料全部注射出去，还希望留存一些，形成一个余料量。这样，一方面可防止螺杆头部和喷射接触发生机械破损事故，另一方面，可通过此余料垫来控制注射量的重复精度达到稳定注塑制品质量的目的。如果余料垫过小，达不到缓冲目的，如果过大会使余料累积过多。近代注射塑机是通过螺杆注射终止时的极限位置来控制冲量的：如果位移传感器所检测的实际值超出缓冲垫的设定范围（一般 2-10mm ）。 4.防延量：防延量是指螺杆计量（预塑）到位后，又直线地倒退一段距离，使计量室中熔体的比体积增加，内压下降，防止熔体从计量室外向外流出（通过喷嘴或间隙）。这个后退动作称防流延动作，防流延量可视聚合物沾度、相对密度和制品的情况进行设定，过大的防延量会使计量室中的熔料夹杂汽泡，严重影响制品质量。 5.螺杆转速：螺杆转速影响注塑物料在螺杆中输送；影响塑化能力、塑化质量和成型周期等因素的重要参数。随着转速提高塑化能力会增加。提高螺杆转速，流量加大，熔融温度的均匀性却有所改善。熔体温度和螺杆转速之间随着螺杆转速的提高，熔体温度也有所提高。 螺杆转速根据注塑条件用注塑机的额定螺杆转速，以额定量
常用塑料的注塑工艺参数介绍(doc 13页)
常用塑料的注塑工艺参数介绍(doc 13页)
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行 程利用率为35％和65％，模件流长与壁 厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的
注射压力80～140MPa（800～1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射 压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料 制品 螺杆转速高螺杆转速（线速度为 1.3m/s）是允许的，只要满足冷却时间结束前就完成塑 化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很 重要的 残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h
后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄 截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升 料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何 外形特殊（L：D＝25：1），直通喷嘴， 止逆阀 二、聚丙烯（PP） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（220℃） 区3 220～300℃（240℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行 程利用率为35％和65％，模件流长与壁 厚之比为50：1到100：1 熔料温度220～280℃
常用塑料注塑工艺参数
浅述冷/热模注塑成型技术 2010-2-25 来源：网络文摘 【全球塑胶网2010年2月25日网讯】 所谓的“冷/热模注塑成型”技术，是一种可在注塑成型周期内，使模腔表面温度实现冷热循环的工艺。其特点是：在注射前，先加热模腔，使其表面温度达到加工材料的玻璃化转变温度（Tg）以上；当模腔填满后，迅速冷却模具，以使制件在脱模前完全冷却。 这种冷/热模注塑成型工艺可以大幅度地改善注塑制品的外观质量，而且可以省去某些二次加工（如旨在掩盖表面缺陷的底漆和磨砂处理）过程，从而降低整体生产成本。在某些情况下，甚至还可以省去上漆或粉末涂布工艺。在那些对表面光泽度有较高要求的应用中，冷/热模注塑成型工艺还允许使用玻纤增强材料。该工艺的其他优势还包括：降低注塑内应力、减少甚至消除喷射痕和可见的熔接线，以及增强树脂的流动性，从而生产出薄壁产品等。 通常情况下，冷/热模注塑成型工艺适用于所有的传统注塑机。但是，如果希望模具表面得到快速加热或冷却，还需要配合使用特定的辅助系统，目前常用的辅助系统是高温热水系统和高温蒸汽系统。这些辅助系统中的蒸汽，要么来自外部锅炉，要么由其自身的控制设备产生。早在几年前，沙伯基础创新塑料就开始在日本研究冷/热模注塑成型技术。目前，该公司在其亚太区的开发中心中使用的是高温蒸汽系统，而在位于马萨诸塞州匹兹菲尔德的聚合物加工开发中心（PP DC）中，该公司则使用了德国Single Temperiertechnik公司的高温热水系统，它可以提供200℃的高温热水。 为了实现有效的工艺控制，模具必须配备热电偶，并且热电偶最好被安置在靠近模腔表面的位置，以便监控温度。为了确保工艺的稳定性，注塑模具、注塑机和冷/热控制器还必须集成在一起。沙伯基础创新塑料在该工艺的生产体系中配备了一台控制设备，以将各个要素有效地集成在一起。 在该工艺的开始阶段，利用在模内循环的蒸汽或高温热水来加热模腔表面，使其温度达到高于被加工树脂的玻璃化转变温度10~30℃的水平。一旦模腔表面达到这一温度值，系统便向注塑机发出信号，以将塑料注射到模腔中。当模腔被填满（注射阶段完成）后，冷水开始在模具中循环流动，以快速带走热量，从而使注塑部件在脱模前完全冷却。利用一个阀站，即可方便地实现从蒸汽或高温热水到冷水的切换，反之亦然。当部件冷却后，模具打开，部件被顶出，然后重复上述过程。 工艺优化：模具的设计和构造 冷/热模注塑成型技术的循环周期除了取决于所加工的材料外，模具的设计和构造对其则有极大的影响。一般，加热模具所需的时间取决于模具用钢的总量，因此尽量减少所要加热和冷却的钢材量非常重要。为了做到这一点，最好是将模腔和模芯嵌入到模板中，而不是穿过模板。为了减小热损失并提高效率，还应在任何可能的条件下，利用气隙和隔热材料，将这些嵌入件与模腔和模芯固定板隔开。 除了尽可能地减少必须进行冷/热循环的钢的用量外，还应考虑使用具有高导热性的金属，如铍铜合金或
(完整版)汽车研发注塑件工艺流程及参数解析
汽车研发注塑件工艺流程及参数解析! 塑料化是当今国际汽车制造业的一大发展趋势，尤其内外饰上大部分件都是塑料件。内饰塑料件大致有仪表盘配件、座椅配件、地板配件、顶板配件、方向盘配件、车门内饰件、后视镜以及各种卡扣和固定件；外观塑料件有前后车灯、进气格栅、挡泥板、倒车镜。今天和大家一起聊聊注塑件的工艺流程及相关重要参数。 一 定义 注塑成型工艺是指将熔融的原料通过填充、保压、冷却、脱模等操作制作一定形状的半成品件的工艺过程。
二 工艺流程 注塑工艺流程图如下： 1填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高。但是在实际生产中，成型时间（或注塑速度）要受到很多条件的制约。填充又可分为高速填充和低速填充。 1）高速填充 高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行
为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。 2）低速填充 热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。 2保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。
