广播电台的工作原理 科普式的

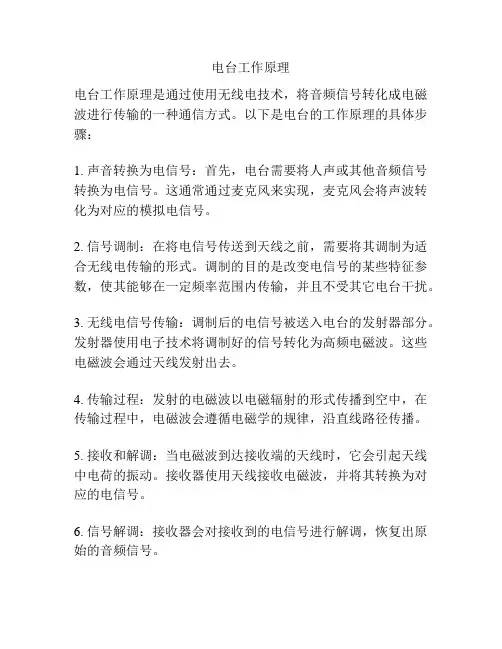

广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。

中波的频率（高频载波频率）规定为525—1605kHz（千周）。

短波的频率范围为3500—18000kHz。

超外差收音机原理

图 3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。再经低放，功率放大后，推动扬声器发出声音。

本机工作原理简述。电路图见实习图3-3所示C1、B1组成天线输入回路。VT1、B2、B1、C组成变频级。 VT1为变频管。初级线圈与C构成变频级负载。C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。

VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。R16、C21、C17为电源波波电路。R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。

超外差收音机

超外差收音机的安装：

①整机电路分析，熟悉元件在印刷板上安装位置。

②元器件焊接、安装（安装时应检查元器件的好坏）。

③检查电路，将安装好的收音机和电路原理图对照检查下列内容。

a．检查各级晶体管的型号，安装位置和管脚是否正确。

b．检查各级中周的安装顺序，初次级的引出线是否正确。

c．检查电解电容的引线正、负接法是否正确。

d．分段绕制的磁性天线线圈的初次级安装位置是否正确。

e．用指针式万用表R×100档测量整机电阻，用红表笔接电源负极线，黑表笔接电源正极引线，测得整机电阻值应大于500欧。

以上检查无误后，方能接通4.5伏电源。

超外差式收音机的调试。新装的收音机。必须通过调整才能满足性能指标的要求，其调整内容有：调整各级晶体管的工作点，调整中频频率，调整覆盖（即对刻度）统调（调整频率跟踪即灵敏度）。

下面对调整内容及方法分别加以叙述：

① 调整静态工作点：各晶体管的作用不同，所处的工作点不一样，各级静态工作点的调整是通过无信号时（本机振荡停振）无外加信号时各晶体管发射极电阻上的电压的大小分别来衡量的。分级调整R1、R4、R12、R17、R18使VT1级电压为-0.5～0.7V。VT2级R6上电压-0.5～0.7V。VT3级 R7上电压为-0.25～0.4V，VT5级R14上电压为-0.7～0.9V，VT6、VT7级是共集电级电流为2～6mA。

②调整中频：目的是使三个中周变压器（中频调谐回路）的谐振频率调整为固定的中频频率465KHZ，由于所用中周是新的，一般厂家已调整到465KHZ，所以调试时，接收某一个电台，用无感起子调节中周磁芯，调整顺序是由后级往前级即先调Bz3再调Bz2至喇叭声音最响为止。

③调频率覆盖（调收音机的频率范围535—1605kHz）：调整时装上一个刻度盘，使双连可变电容全部旋进和旋出指针分别在刻度盘530—1630千周的线上，旋动双连可变电容器使指针对准640千周刻度（中央人民广播电台）用无感起子旋动振荡线圈的磁芯收听640千周电台广播，声音适中旋动双连可变器电容使指针对准1500千周刻度附近。调整振荡回路微调电容C3接听1500千周附近电台广播，如此高端、低端反复调整几次。

④统调（调整频率跟踪）目的使本机振荡频率在接收频率范围（中波段535～1650kHz）和远比外来信号频率高465KHz即本机振荡频率范围为 1000kHz～2070kHz。因此，采用电容相同的C1、C2双连可变电容器进行同步调节，通常在所选频范围内的高、中、低三点进行跟踪，即三点统调，为了实现良好三跟踪在本机振荡回路串联一个垫整电容C及并联一个微调补偿电容C，在输入回路并联一个补偿微调电容C，具体调整，然后调输入回路补偿电容Cz使音量最响。

中端调整在1000KHZ附近收听广播，使声音最响此时调整双连电容器动片中的花片上的C片，拨动片距。若拨动花片时，输入减小，则中端不失谐，将花片拨回原处，若输入增大，还需在拨动对边花边进行补偿，也可改变垫整电容的容量。12

微雨山的小桥的感言：非常专业，谢谢~ 2009-12-03

其他回答(1)

热心问友 2009-12-03

楼上说的是调幅的，非调频的，有区别，基本原理一样，调制方式不一样。

转载一段调频的：

现在我们在收听无线广播时都喜欢收听FM立体声广播，原因是FM广播音色纯正，频带宽，信噪比高，抗干扰能力强，现在好的FM广播台所发出来的信号可与CD 机相比美了。那么FM的立体声信号是如何产生和解码的呢？下面我们来讨论一下此问题。

一、立体声信号的产生流程

1、将L（左声道）和R信号（右声道）进行叠加（即L+R）我们称这种和信号为M信号；将L信号与R信号相减即L-R，我们称这种信号为S信号（如图1）。

图１

2、将S信号调制于38KHZ的副载波（调幅制AM），调制后再将38KHZ的已调波通过一个称为平行器的将38KHZ副载波抑制掉，仅留下38KHZ已调波的上下边带分量。将S信号进行这样的处理目的是使S信号变成±S（如图2）。

图２

抑制副载波的目的是因为调幅波在能量的角度上看载频占有最大的能量，而边频幅度（上下边带）不超过载频幅度的1/2，也就是说，边频能量最多只有载波的50%，当调制度达到100%时边频的能量一共只占1/3，如果调制度再少一些，比例还将更少。但是，信息是靠边带来传送的，所以幅度恒定的副载波是无用的，将它抑制掉这对提高信噪比和节约发射机的发射功率都有好处。然而，在接收端

就必须要将抑制了的38KHZ载波信号进行恢复才能正确解调出S信号，而且恢复的38KHZ载波信号必须要和发射端的38KHZ在相位上保持一致。那末如何解决这个问题呢？可行的办法是在发射端发送一个导频控制信号此信号用以在接收机中从新建立38KHZ的副载波。

3、将L+R信号和上下边带信号与19KHZ导频信号同时加到环形调制器中进行混合叠加成为立体声复合信号。

4、将立体声复合信号与主载波（88～108MHZ）以FM方式进行调制后发射出去。

二、FM立体声信号的解码

立体声信号的主要部分是差信号±S，在单声道接收机中此信号被去加重电路滤除了，在立体声解码中就必须依靠S信号，将S信号和M信号相加减来获得L、R信号。M+S=（L+R）+（L-R）=2L、M-S=（L+R）-（L-R）=2R。

立体声解码电路是通过一个环形检波器来实现以上的功能的这里重点介绍一下19KHZ倍频电路和环形检波器电路。

1、19KHZ倍频电路

这部分电路实际上是恢复38KHZ副载波电路。19KHZ的导频信号从B1取出送到D1和D2进行全波整流，输出38KHZ的半波脉冲信号，BG2将信号放大，由于其波形是脉冲波所以它包含有丰富的谐波成分，而我们需要的是其基波（即一次谐波）所以BG2的负载是一个LC并联选频电路，它谐振于38KHZ，所以38KHZ 的基波将得到最大的输出，经B2耦合将信号送至环形检波器从而达到恢复

38KHZ副载波。这里由于38KHZ的副载波是由发送端的19KHZ导频信号所产生的，所以它与发送端的38KHZ副载波是同步的。

2、环形检波器

此电路如图5。从输入端进来的是去掉了19KHZ导频信号的立体声复合信号，它加到B2次级线圈的中点并被38KHZ的副载波所调制（AM），用两个一般的包络检波器就能将所需的2L和2R信号检出来。环形检波器就能实现此功能，再生的38KHZ的副载波在环形检波器内充当了开关信号，它使D3、D4、D5、D6轮流导通，其中正向波形由D5、D6检波输出M+S=2L信号，其负载电阻是R14；负向波形由D3、D6检波输出M-S=2R信号，其负载电阻是R15，C10和C11的作用是将38KHZ副载波旁路掉，这样在输出端就得到了2R和2L的立体声音频信号了。
