电气系统五防防误闭锁装置

电气系统五防防误闭锁装置

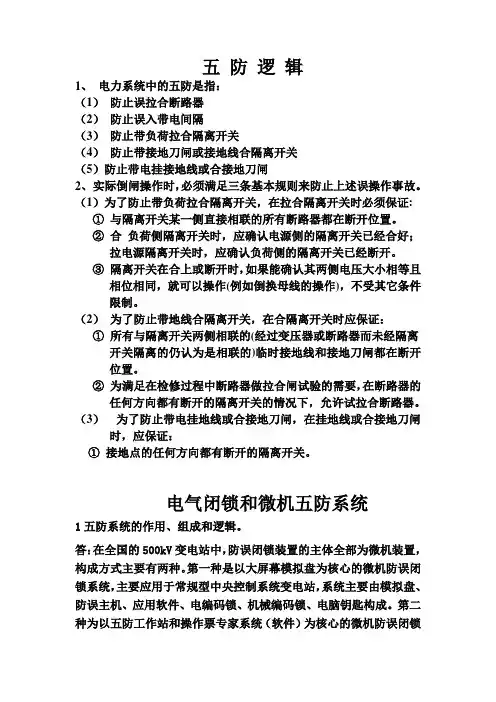

电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下：

1.防止误分、误合断路器；

2.防止带负荷拉、合隔离开关或手车触头；

3.防止带电挂(合)接地线(接地刀闸)；

4.防止带接地线(接地刀闸)合断路器(隔离开关)；

5.防止误入带电间隔。

电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

电气五防管理制度

第一章总则

（一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。

（二）、防止电气误操作是指：

1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关）

2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作）

3、防止接地开关处于闭合位置时分、合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。）

4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。）

5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室。）

第二章工作职责：

（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；

（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；

（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；

（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;

（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。对运行规程和标准操作票的正确执行负责，做好非正常运行方式及操作的危险点分析，加强人员技术培训和安全教育，严格管理;

（六）设备管理部门是电气防误操作工作的设备技术管理部门，负责防误闭锁装置的检修、维护管理，建立防误闭锁装置台帐，解决防误闭锁装置发生的缺陷，对防误闭锁装置故障失去作用而发生的电气误操作事故负主要责任。

第三章防止电气误操作设备和工器具管理

（一）、电气设备系统的“微机五防闭锁装置”必须与主设备同时移交生产。

（二）“微机五防装置”必须选用经过省、部级鉴定，业绩良好的厂家产品。

（三）设备管理部门要建立防误装置技术资料、台帐，制定防误装置的设备管理制度和检修规程，指定防误装置管理专责人。

（四）确保防误装置齐全、有效

1.“微机五防闭锁装置”必须安全可靠，必须正常投入运行，停用时要经过总工程师批准，值长下令，并做好记录；微机五防闭锁装置存在的缺陷要由防误闭锁专责人负责，限期整改；

2.配电室、配电箱、配电柜的门及门锁应完好，窥视孔应清洁、透明、完好；

3.断路器、隔离开关、接地刀闸位置、状态的机械和电气指示应准确、清晰；

4.各单位可根据实际情况增加小车开关配套使用的移动小车;

5.电气设备的检修作业指导书中，必须包括防误装置的检查、检修和试验等内容，设置质检点。

（五）钥匙管理

1.应建立微机五防闭锁解锁钥匙、配电室、刀闸把手、变电站等专用钥匙的管理制度；建立各类钥匙使用、借用登记本；钥匙要实行定置管理，按值移交，借用钥匙要进行登记；

2.五防闭锁解锁钥匙应现场封存，按值交接。使用时必须经值长同意，总工程师或主管生产领导批准，并做记录；使用后，重新贴上封条，并在封条上注明年、月、日；

3.所有钥匙均应按规定使用；严禁非当班值班人员和检修人员使用解锁钥匙；

4.在检修工作中，检修人员需要进行拉、合断路器、隔离开关试验，由工作许可人和工作负责人共同检查措施无误后，经值长同意，可由运行人员使用解锁钥匙进行操作；

5.检修人员因工作需要使用配电室、配电盘、配电柜钥匙，应向运行人员说明原由，履行借钥匙手续。检修人员离开配电间时，必须立即将钥匙交回;

6.必须开锁才能操作的设备，操作前应准确核对设备编号、锁头和钥匙编码无误；如发生疑问，必须立即停止，汇报值长查明原因。

（六）、携带型短路接地线、接地刀闸的管理：

1.现场所有携带型短路接地线必须编号；按电压等级对号入座，存放在指定地点，按值移交；

2.设备和系统的接地点必须有明显的标记，所有配电装置均应有接地网的接头；

3.现场使用携带型短路接地线时，必须做到工作票、操作票、模拟图板、接地装置登记本完全对应;

4.送电操作前必须查清相关设备和系统的接地线及接地装置，确认无误后方可进行操作;

5.装设携带型短路接地线必须保证各部分接触可靠，室内配电设备接地线必须装设在指定地点；

6.接地刀闸进行检修时，必须另设携带型短路接地线。

7.携带型短路接地线的导线、线卡、导线护套要符合标准，固定螺丝无松动,接地线标示牌、试验合格证清晰，无脱落。

（七）、绝缘杆、绝缘隔板、绝缘手套、绝缘靴、验电器、携带型短路接地线等安全工器具，要建立管理台账、定期试验。试验合格的要粘贴合格证，使用前要认真检查，确保工器具的完好。

第四章防止电气误操作的运行管理

（一）、正常运行方式的电气倒闸操作必须使用标准操作票；非正常运行方式下进行的电气倒闸操作，监护人、值班负责人等要认真审核操作票，防止因操作票填写的疏漏而引发误操作。

（二）、进行电气倒闸操作的运行人员，必须经过《电业安全工作规程》（发电厂和变电所部分）、本单位防误装置原理及使用的培训，并经考试合格。

（三）设备、系统或装置发生变化后，必须及时修订相关的运行规程、标准操作票、工作票，并对相关运行人员进行重新培训和考核。

（四）、要定期组织运行人员开展操作票填写的培训和考试；所有运行人员必须学会正确使用安全工器具和防护用品。

（五）、电气倒闸操作最少由两人进行。严禁无监护操作，严禁一组人员同时进行两项操作任务，严禁在操作过程中进行其他的检查、巡视等工作。

（六）、监护人必须由高一级岗位或对系统设备熟悉经验丰富的人员担任，严禁监护人参与操作。

（七）、涉及热力，机械停、送电的操作，必须严格执行停、送电联系单制度。严禁口头、电话联系，严禁约时停送电。

（八）、万用表、绝缘摇表、高低压验电器在使用之前必须验证其完好无损；高、低压验电器使用前不仅要验证其声、光指示正常，还必须在相应电压等级带电部位验证其状况良好。

万用表、绝缘摇表的极线应有明显的颜色区分。

（九）、如需重复测量绝缘或更换测量人员，必须按一个新的操作项目对待，重新填写操作票，对设备进行重新查核，严禁无操作票直接进行测量。

（十）、进行现场操作的人员必须着装规范；与操作相关的工器具必须事先检查好并一次带全。严禁操作中途取工器具，严禁一人单独离开。

（十一）、操作前的准备工作：

1.根据操作任务填写标准操作票；

2.核对运行方式，确保标准操作票使用正确；

3.做好相应的准备工作；

4.模拟操作。模拟操作中发生异常，应立即停止操作。查明原因，处理完毕后，重新开始模拟操作；

5.参加操作的人员必须将手机等与外界联系的通讯工具放在运行值班室，可以使用专用通讯工具（不能与外界联系），进入保护室内的操作禁止使用无线通讯设备。

（十二）、操作过程：

1.操作中严格执行“唱票--复诵--操作--回令”步骤，复诵时操作人员必须手指设备名称标示牌，监护人确认标示牌与复诵内容相符后，监护人下“正确！执行！”令后，操作人方可操作。操作完毕后，操作人员回答“操作完毕！”；

2.监护人听到操作人回令后，在“执行情况栏”打“\”，监护人检查确认后再在“\”上加“/”，完成一个“√”；

3.发现疑问或发现异常时,应立即停止操作,报告值班负责人,查明原因。待疑问或异常消除后,方可继续操作；

4.中断操作的、再次操作前，应从第一项操作任务的复查开始，复查完一项，在操作票中“执行情况栏”再打一个“√”；

5.接受电网调度命令的操作要做到六清：接受命令清、布置操作任务清、操作联系清、发生疑问要查清、操作完毕汇报清、交接班记录清。

（十三）一份操作票的操作任务完成后；由监护人在操作票上盖“已执行”章。
