船舶灯型表

船舶灯型表
船舶灯型表

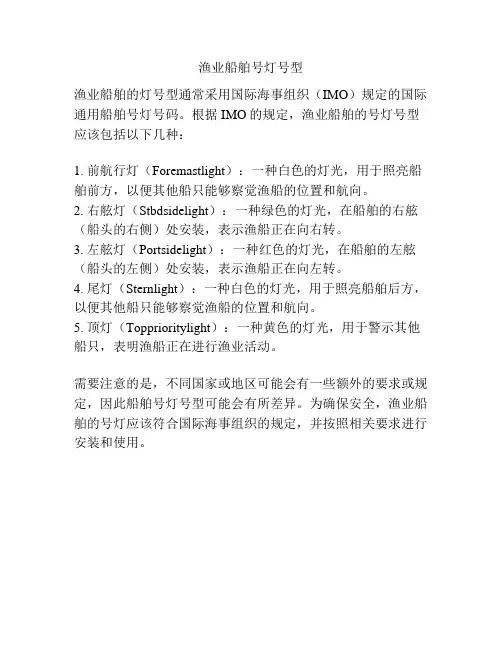

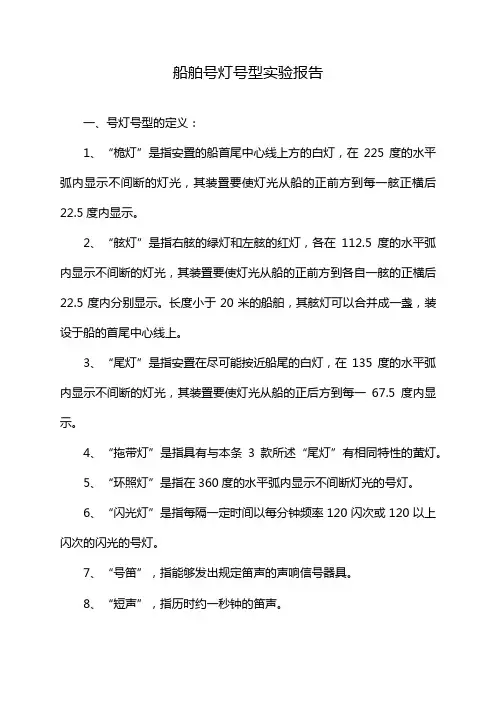

号灯和号型

号灯和号型

号灯和号型

号灯和号型

船舶航行灯和信号灯的布置要求

船舶航行灯和信号灯的布置要求 摘要:航行灯和信号灯是保证船舶安全航行尤其是夜间安全航行的重要设备,且种类繁多,其在船舶上的布置需要遵守一定的原则。文中以某型散货船为例,详细介绍了船舶航行灯和信号灯的布置要求,所得结果对其它船舶也具有一定的借鉴意义。 关键词:布置;航行灯;信号灯;安全航行;船舶 1、前言 船舶是海洋运输的主要交通工具,随着世界经济一体化进程加快,海洋运输也变得异常繁忙。然而,由于各种原因,海上交通事故也时有发生。重大的船舶事故,不仅可能造成财产损失和人员伤亡,还可能引起环境污染,甚至使航运企业破产倒闭。因此船舶的安全航行是至关重要的。影响船舶安全航行的因素很多,包括外部环境条件、人为因素以及设计上的问题等,因此我们从船舶设计阶段开始就要考虑到航行安全的要求。 航行灯和信号灯是保证船舶安全航行尤其是夜间安全航行的重要设备,而且由于船舶日益现代化,船舶上航行灯和信号灯的种类也日渐增多,其在船舶上的布置问题也日益突出。因而在船舶设计过程中,我们就需要认真考虑航行灯和信号灯在船舶上的布置要求,力争做到科学合理。 2、船舶航行灯和信号灯的种类 船舶上的灯具系统主要包括船用照明灯、航行灯和信号灯三大类。随着船舶的日益现代化,船舶上的灯具系统也越来越先进,越来越复杂。船舶航行灯主要是用于表示夜间船舶大小和航行方向的灯具,根据船舶的吨位和大小,船舶上航行灯的种类和数量会有所区别,但一般而言,船舶航行灯主要包括:桅灯、舷灯、尾灯及桅顶灯。船舶上航行灯的种类划分及详细描述如表一所示。 船舶信号灯也是船舶灯具系统的重要组成部分,它一般用于表示船舶所处的状态或者发出某种信号以及进行近距离通信联络等的一类灯具。根据船舶的吨位以及用途的不同,船舶上信号灯的种类和数量会有一定的区别,但对于普通的商船或者货船而言,它一般包括:环照灯、锚泊灯、闪光灯和通信闪光灯等。船舶上信号灯的种类划分及详细描述如表二所示。

交通信号灯原理图绘制详细步骤解析

交通灯信号灯电路原理图绘制 一、任务目标 (1)能力目标:能运用Protel99SE绘图软件绘制各类模拟电路。 (2)知识目标:能熟练说出Protel99SE绘图软件中电路原理图(简称原 理图)编辑环境下基本命令及功能。 (3)素质目标:培养良好的劳动纪律观念;能养成认真绘图的习惯。 二、工作任务 Protel99SE一个易于使用的具有大量元件库的原理图编辑器,主要用于原 理图的设计。它可以为印制电路板设计提供网络表。该编辑器除了具有强大的原 理图编辑功能以外,其分层组织设计功能、设计同步器、丰富的电气设计检验功 能及强大而完善的打印输出功能,使用户可以轻松完成所需的设计任务。 本任务是利用Protel99SE 完成“交通信号灯原理图的绘制与分析”,通 过本任务的具体实践,操作者将具备绘制简单图纸的能力,同时结合本实际产品 三、任务实施 下面是Protel99SE设计原理图的基本流程图 1.绘制原理图前的必要准备 1.1 建立一个新的数据库

1.1.1 启动Protel 99 SE 双击桌面带有Protel 99 SE图标 1.1.2选择主菜单区的【文件】/【新建】选项 其中数据库的位置一栏中,是选择文件要保存的目录,根据本题目的要

求,我们选择及其的最后一个硬盘并新建一个文件夹。 另外数据库文件名是我们要建立的数据库的名字,根据要求我们修改为D08101.ddb 此时,点击确定。一个合适的数据库就建立成功了。

1.1.3双击【Document】图标,进入数据库操作界面,执行菜单命令【文件】/【新建文件】,出现如图所示的选择类型对话框。 1.1.4点击【Schematic Document】图标,选中原理图编辑器图标,单击【确定】按钮或双击该图标就可以完成新的原理图文件的创建,如图所示。默认的文件名为“sheet1.sch”,文件名可以修改,例如改为“D08101.sch”。

基于Multisim的交通信号灯

电子技术课程设计报告 题目:基于Multisim的交通信号灯学生姓名: 学生学号: 年级: 专业: 班级: 指导教师: 机械与电气工程学院制 2016年11月 交通信号灯设计 机械与电气工程学院自动化专业 1设计的任务与要求 课程设计的任务 1、进一步熟悉数字电路中计数器,译码器,555定时器等中规模逻辑器件的综合使用。 2、探究,学习可编程交通信号灯的工作原理。 3、了解使用数字电子电路知识来解决电子线路的实际问题的能力。以便更好掌握所学的知识,培养一定的动手能力。 课程设计的要求 1、要求使用555定时器、计数器。 2、要求东西亮灯一致,南北亮灯一致。 3、东西亮绿灯和黄灯时,南北亮红灯;南北亮绿灯和黄灯时,东西亮红灯,黄灯亮时每秒种闪亮一次,红灯亮35s,绿灯亮32s,黄灯3s。 4、东西、南北方向除了有红(R)、黄(Y)、绿(G)灯指示外,每一种灯亮的时间都用显示器进行显示(采用倒计时的方法);

2交通信号灯设计方案制定 交通信号灯设计的原理 电路大体上可分为三个部分,即:主控制电路部分、计数器部分、红绿灯控制部分。红绿灯控制部分的门电路较多,需要占用较大的空间;主控制电路部分分布在系统的各个部分,可以说是系统的灵魂,它对整个系统进行着控制。计数器部分比较简单,主要是进行计数并且产生进位信号。 交通信号灯设计的技术方案 部分组成。利用555定时器产生秒脉冲送至74LS192减法计数器,控制74LS192做减法计算。状态控制电路74LS162进行交通信号灯之间的转换。74LS138输入端接74LS162输出端,再对74LS192进行预置数。 3交通信号灯设计方案实施 交通信号灯单元模块功能及电路设计 1s 脉冲发生器 以555定时器接外接电路形成多谐荡器,输出频率为1Hz 的脉冲信号,用作74LS162计数器及74LS192减法计数器的CLK 信号。 由脉冲频率公式: f=1/(R 1+2R 2)C 要使f=1Hz ,可选择R1=43K ,R2=50K ,C=10uF 。 形成电路 图2 脉冲发生器 状态控制单元 主控电路属于时序逻辑电路,状态控制器是系统的核心部分,通过74LS162控制主支干道红绿黄灯亮灭的四中种装态S0(南北方向绿灯亮,东西方向红灯亮),S1(南北方向黄灯亮,东西方向红灯亮),S2(南北方向红灯亮,东西方向绿灯亮),S3(南北方向红灯亮,东西方向黄灯亮)。 令灯亮为“1”、灯灭为“0”,南北干道红绿黄等分别为R1、G1、Y1,东西干道红绿黄等分别为R2、G2、Y2,东西、南北方向交通信号灯的工作是同时进行的。前25

电路CAD交通信号灯的设计

一、设计任务和要求 1.1要求和任务 ①东西与南北方向灯轮流交替工作,按照下面示意图进行。 图一循环流程图 ②要求设计中所用的计数器为一个到两个,定时时间最长为4分钟。在南北向和东西向增加强行绿灯按钮,可以强制某个方向通行而另一个方向禁止。 ③路口增加车辆传感器,某方向无车辆时可跳过绿灯时段。 ④红绿灯时段长度做成可调的,方便设置通行的时间。 ⑤增加译码显示电路,使用数码管显示倒计时。 二、方案选择与论证 2.1使用数字逻辑电路 使用数字电路需要进行计时电路以及显示电路的设计,元件规模小,电路也可靠,采用状态机方式实现也具有可操作性。 2.2选择使用51单片机控制电路 使用51单片机的优点是电路简单,作为本次设计完全具备硬件控制要求,在成本上也与数字逻辑电路相当。另外,单片机控制方便,电路修改性强,可根据具体的情况修改程序,从而达到更切合实际的效果。 综上,此次我们选择STC89C51单片控制电路实现。 三、单片机资源分配与程序设计 3.1一秒定时的实现 由于单片最长定时时间为65536us,所以无法需要计数形式的定时。我们采用方式二定时,一次定时200us,则需要重复5000次,具体定时程序如下: TMOD=0x2; //设置为采用方式二定时 TH0=0x38; //赋初值 TL0=0x38; //赋初值 设置一个变量Y,当Y=5000时,定时器溢出,则开始下一次计时。这样实现了1s的定时。 3.2控制选择设置 本次需要增加了方向传感器和强制按钮以及检测按钮,所以设计嵌套和优先级关系,还有时间调节按钮。它们关系为时间调节按钮最大,强制开关是稍次,其次是检测开关,控制循环结构的跳转,最低的是最基本的灯循环工作结构。对应程序部分如下: i f(q1==0) {

基于Multisim的交通信号灯

基于M u l t i s i m的交通信 号灯 This model paper was revised by the Standardization Office on December 10, 2020

电子技术课程设计报告 题目:基于Multisim的交通信号灯学生姓名: 学生学号: 年级: 专业: 班级: 指导教师: 机械与电气工程学院制 2016年11月 交通信号灯设计 机械与电气工程学院自动化专业 1设计的任务与要求 课程设计的任务 1、进一步熟悉数字电路中计数器,译码器,555定时器等中规模逻辑器件的综合使用。 2、探究,学习可编程交通信号灯的工作原理。 3、了解使用数字电子电路知识来解决电子线路的实际问题的能力。以便更好掌握所学的知识,培养一定的动手能力。 课程设计的要求 1、要求使用555定时器、计数器。

2、要求东西亮灯一致,南北亮灯一致。 3、东西亮绿灯和黄灯时,南北亮红灯;南北亮绿灯和黄灯时,东西亮红灯,黄灯亮时每秒种闪亮一次,红灯亮35s,绿灯亮32s,黄灯3s。 4、东西、南北方向除了有红(R)、黄(Y)、绿(G)灯指示外,每一种灯亮的时间都用显示器进行显示(采用倒计时的方法); 2交通信号灯设计方案制定 交通信号灯设计的原理 电路大体上可分为三个部分,即:主控制电路部分、计数器部分、红绿灯控制部分。红绿灯控制部分的门电路较多,需要占用较大的空间;主控制电路部分分布在系统的各个部分,可以说是系统的灵魂,它对整个系统进行着控制。计数器部分比较简单,主要是进行计数并且产生进位信号。 交通信号灯设计的技术方案 交通灯原理控制如上图所示,它主要由秒脉冲发生器、定时器、译码器、控制器等部分组成。利用555定时器产生秒脉冲送至74LS192减法计数器,控制74LS192做减法计算。状态控制电路74LS162进行交通信号灯之间的转换。74LS138输入端接74LS162输出端,再对74LS192进行预置数。 3交通信号灯设计方案实施 交通信号灯单元模块功能及电路设计 1s脉冲发生器

船舶信号灯知识.

船舶上的灯按用途来分,可分为: (1)航行用--号灯、号型、号笛和雾航锚泊时用的号钟及号锣。 (2)通信用--通信信号灯、白昼信号灯和信号旗。 (3)救助用--烟雾用信号(红光火焰、白光火焰、橙色灯雾),声响信号(声响火箭、声响榴弹),红光降落伞信号。 按光的性质来分,可分为: (1)定光灯--桅灯、舷灯、尾灯和环照灯等。 (2)闪光灯--通信信号灯、气垫船用的黄色闪光灯和围网渔船所用额外信号灯。 桅灯:安装在船的首尾中心线上的的灯,在225度水平弧内显示不间断的灯光,从正前至每舷正横后22.5度。 (1)前桅灯,或如只装设一盏桅灯,则该桅灯在船体以上的高度应不小于 6 米,如船的宽度超过 6 米,则在船体以上的高度应不小于该宽度,但是该灯安置在船体以上的高度不必大于12 米; (2)当装设两盏桅灯时,后灯高于前灯的垂向距离应至少为 4.5米. (3)机动船的两盏桅灯的垂向距离应是这样:即在一切正常吃水差的情况下,当从距离船首1000 米的海面观看时,应能看出后灯在前灯的上方并且分开. 舷灯:左红右绿,从正前方至各舷正横后22.5度。舷灯离开舷边的距离不应超过船宽的10%,最大不应超过2m,应装有无光黑色的内侧挡

板。 尾灯:安置在尽可能接近船尾的白灯,从正后方至每舷67.5度。对国际航行的船舶要求桅灯、舷灯、尾灯配备双层灯具。 拖带灯:形状同尾灯,顔色为黄色。 锚灯:船的前部一盏白环照灯,长度小于50m时,最易见处一盏白环照灯。前锚灯应高于后锚灯≥4.5m,船长≥50m时,前锚灯应在船体以上高度≥6m。 [ 此帖被*漫步云端*在2009-10-24 00:25重新编辑] 描述:桅灯 图片:1.jpg

船舶航行灯的布置规定

船舶航行灯的布置规定 船舶航行灯的布置规定 航行灯,又称“号灯”,用于显示船舶航行或停泊状态的,可表示夜间本船的航行方向和本船的大小。一切航行于海洋、江河、湖泊的船舶必须严格按照我国《海轮信号设备规范》和《中华人民共和国避碰规则》(1991)(交通部令[1991]30号发布交海发[2003]357号修改)所规定的数量和类型设备各种航行灯。 航行灯包括:桅灯、舷灯、尾灯、船首灯、环照灯、闪光灯及桅顶灯等。其中布置的要求如下: 桅顶:安置在船舶的桅杆上方或者首尾中心线上方的号灯,在225度的水平弧内显示不间断的灯光,其装置要使灯光从船舶的正前方到每一舷正横后22.5度内显示。 舷灯:安置在船舶最高甲板左右两侧的左舷的红光灯和右舷的绿光灯,各自在112.5度的水平弧内显示不间断的灯光,其装置要使灯光从船舶的正

前方到各自一舷的正横后22.5度内分别显示。舷灯遮板向灯面,应当涂以无光黑漆。遮板的高度至少等于灯高。船舶长度为80米以上的驳船,应当在船首、尾部分别设置红、绿光舷灯。 尾灯:安置在船尾正中的白光灯。在135度的水平弧内显示不间断的灯光,其装置要使灯光从船舶的正后方到每一舷67.5度内显示。桅灯的高度应当尽可能与舷灯保持水平,但不得高出舷灯。 船首灯:是指安置在被顶推驳船首的一盏白光灯,在180度的水平弧内显示不间断的灯光,其装置要使灯光从船舶的正前方到每一舷90度内显示,但不得高于舷灯。 红绿闪光灯:是安装在舷灯上方左红、右绿的闪光环照灯,其频率为每分钟50至70闪次。船舶长度小于12米的机动船也可以用红绿光水电筒代替红、绿闪光灯,但应当保持灯光明亮,颜色清晰分明。 黄闪灯光:安置在快速船桅杆上的黄闪光环照灯,其频率为每分钟50至70闪次。 红绿光并合灯:安装在桅灯的位置,分别从船舶的正前方到左舷正横后22.5度内显示红光,到右舷正横后22.5度内显示绿光,从船舶的正后方到每弦67.5度内显示白光的并合灯。

航行灯要求

百科商城航行灯 英文名称:navigation light;running light 定义1:海上避碰规则等规定的船舶在航行时必须点亮的号灯。 应用学科:船舶工程(一级学科);船舶电气(二级学科) 定义2:航空器飞行时,或在黑暗条件下地面滑行时,为显示航空器轮廓,辨明航空器位置和运动方向,防止航空器碰撞而设置的机上外部灯具。 应用学科:航空科技(一级学科);航空机电系统(二级学科) 以上内容由全国科学技术名词审定委员会审定公布 求助编辑百科名片 航空器或船舶夜航时,用以表示自身位置和运动方向,便于互相避让、识别的信号灯。一般规定:飞机左翼尖装红灯,右翼尖装绿灯,尾翼端装白灯;直升机机身左侧装红灯,右侧装绿灯,尾端装白灯,在旋翼尖装红灯。船舶左舷装红灯,右舷装绿灯,桅杆和船尾装白灯;非机动船只装舷灯;木帆船只装一盏白灯。 目录 飞机的外部灯光都有着不同的作用和特殊含义,在使用中也有一定的程序和要求。由于飞机机型、厂商的不同,飞机的灯光系统也是不尽相同的,但是基本上大致规则是一致的。常见的标准外部灯光系统有:1、红色防撞灯又叫做信标灯,EACON LIGHT或BEACON,分别安装在飞机的上下中部,各一支。用途是防止航空器相撞。此灯根据机型适配的控制器不同,以一定的频率爆破闪烁。此灯在飞机推出及发动机运行时打开!(只要飞机动就必开)2、机翼灯又叫WING LIGHT,位于机翼每侧的两个单光束灯光,照明机翼前缘及发动机进气口。用于检查结冰情况。此灯在有结冰可能时应打开,但实际应用中一般常开3、航行及标志灯航行灯NAVIAGATION LIGHT,标志灯LOGO LIGHT,波音飞机飞为两个电门,空客飞机合在一起。航行灯分别为左红、右绿、尾椎白分别安装在机翼尖和尾追上。用于判明飞行物是飞机及指示飞行方向。标志灯分别安装在两侧的水平安定面翼尖上,提供垂直安定面上的航空公司标志进行照明。空客飞机位两组航行灯,它的LOGO灯当主起落架减震支柱被压缩或襟翼伸出15度以上时标志灯亮。航行灯为只要飞机上有人就必须打开4、机头灯(空客飞机)NOSE,此灯安装在前起落架上,两个灯分别叫做起飞灯和滑行灯。放在T.O位置时起飞灯和滑行灯都亮,放在TAXI时只有滑行灯亮。此灯用于滑行道及跑道的前照明,飞机滑行时放在TAXI 位,进跑道后放在T.O位置。飞机起飞后关闭。前起落架收起时,自动关闭。*、
