《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》

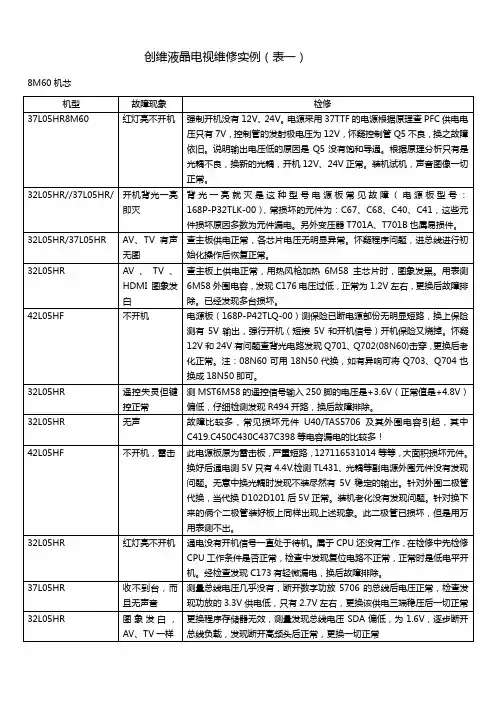

机型/机芯

故障现象 解决方法 15AAB/8TT1

刚开机能看到画面,一秒钟后有声无像,背光灯不亮

判断为背光板引起的,拆开检测发现电容C18、C24(25V/22UF )爆裂,更换试机,故障排除。

1515AACAAC/8TT1

无图像有伴音

经检修发现PW1235在工作时发热严重,造成引脚虚焊,对IC 进行补焊,故障排除。

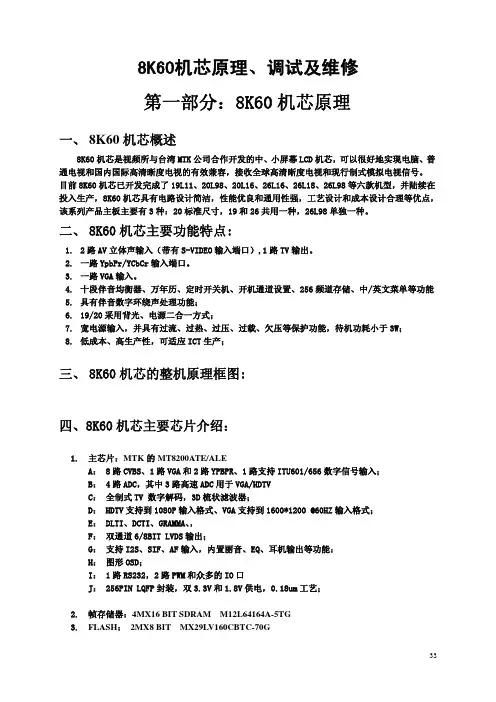

20L98TV8K60

放一段时间后失控,图花

此机大概放5分钟就出现按键失控,图花,怀疑MT8200虚焊,补焊后故障依旧,在出现故障时测量各路供电,发现IC2/3.3V 只有3.1V 左右,换之老化,故障排除

20L98TV/8K60

声音失真(声音制式错乱一样

刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常

20L98TV/8K60

TV 图像拖尾,A V 正常

A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常

19L11IW/8K60

搜不到台

首先查高频头的供电,发现没33V 调谐电压,因此机33V 采用的是自举升压电路,依次查D6,D1,ZD1。D6烧坏,换之,再次烧坏,仔细检查C93/0.47UF 电容漏电,换D6,C93故障排除

22LEATV/8TT6

图不良

模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.

22LEATV/8TT6

黑屏

开盖检查,发现背光灯在开机瞬间亮一下即熄灭。疑为背光板问题。检查发现C34虚焊,补焊后故障排除。

22LEATV/8TT6

该机开机黑屏伴音正常,背光不亮

测背光板供电有,控制电压也有但FB1开路,怀疑背光板上负载短路,仔细查发现C305有点变黄,拆下发现该电容已严重短路,于是找来一只50V10UF 电容装上,再装上一只好的FB1开机背光亮起来了,故障排除。

22LEATV/8TT6 图象正常,无音,但喇叭里有

轻微的沙沙声故障检修,怀疑高频板不良换之故障依旧。仔细观察现象,怀疑和存储器数据有关。进总线复位故障排除

22LEATV/8TT6 不定时黑屏,有声怀疑背光板故障,查F1的12V正

常,IC02,IC03,IC04I,C05,IC01补焊后故

障依旧!C01用35V/100μf电容代换后

一切正常.

22LEATV/8TT6 机始终在"工厂模式"下,且

不能退出'工厂模式因问题在数据错乱,更换24c32存储器,更换后一切正常.

22LEATV/8TT6 总是出现版本号在开机状态下同时按面板的菜单和电

脑两键,出现3个项目。第3个为老化

模式,把他设为关版本不在出现。

22LEATV/8TT6 自动开关机闪白、绿、红三色

屏开机测U3(I501)5V输出不稳定,且严重发热,断开U3测负载无短路现象,更换U3后工作正常。

22LEATV/8TT6 TV无图有点暗影用A V试机正常,检查TV通道与切换

电路,都正常,进入总线后RESET后

机器正常。

20LBATV/8TG3 无台,AV闪一下当故障出现时输入VGA信号显示正

常,怀疑VPC3230不良换新后故障依

旧,后将3230旁的14.318M晶振换掉经

老化故障排除.

20LBATV/8TG3 TV/A V绿屏,VGA正常2300假焊

20LBATV/8TG3 8TG3开机2-3个小时后出现

A V\TV无彩图扭,接着行场不同

步,最后蓝屏. 当故障出现时输入VGA信号显示正常,怀疑VPC3230不良换之故障依旧,后来将3230外挂14.318M晶振换掉经长时间老化故障再没出现.

20LBATV/8TG3 20LBATV,8TG3机芯开机有声

音黑屏打开后壳检查发现在背光板的供电排插处有12V电压,测2.5V控制电压,在F01的另一端没有电压,测F01已开路,更换之,故障排除。

20LBATV/8TG3 黑屏,背光灯亮测U6的供电(1.8V)仅为0.8V;5V

供电仅为1.2V ,断电测量后级无短路

现象。怀疑提供5V的二极管D20(在

背面安装着)不良代换,故障排除。20LBATV/8TG3 无伴音音效处理集成块1144的供电总线正

常,代换1144后故障排除。该IC因有

音频切换功能,易受外部设备的静电影

响,故易损坏。

20LBATV/8TG3 图象白色干拢线由D17不良引起

20LBATV/8TG3 开机瞬间有字符,随即出现满

屏彩条检测发现U6输入电压正常,但输出仅为1.2V(正常应为1.7V).将其负载断开,测量该点电压仍然没有上升.更换U6,开机一切正常.

26L16SW/8M01 少台测高频头VT脚电压只有18V,测自举升

压管D68三脚电都相近,测其阻值不正.

更换开机VT电达到32V

26L16SW/8M01 不开机机指示灯亮,电源板供电正常1。8伏.

按摇控待机键没反应.更换U3(24C32)

开机一切正常

26L16SW/8TTM 刚开机图声正常,5秒左右,黑

屏有伴音判断为背光板问题,拆机测背光板24V 和控制电压正常,黑屏时在左边的背光板上的变压器响声比较大,怀疑变压器不良,试补焊变压器后试机故障一样,仔细观察后发现背光板上的C28高压电容有点裂横,试代换C28 10J/6KV后试机正常。

26L16SW/8TTM 机器开机机内出现呜呜的响声开壳检查发现响声是由电源板发出,打

开电源板上的散热片,逐一查看响声是

由那个元件响,当碰到C1时响声小

了,更换C1(225K630V)故

障排除.

26L88IW/8TT3 图像左亮右暗、彩色和声音正

常根据故障现象分析,应该是屏的背光板出了问题。打开机壳发现背光灯右侧不亮。检查发现右侧背光板上保险丝开路、ZD1049(W9)、U103/U102(FDS8958A)对地短路,换后背光灯发光正常,故障排除。

26L98PW/8TT9 遥控关机异响交流关机正常,直流关机后扬声器内有

嘭彭声,5秒后消失。直流关机后测伴

音供电仍为24V,测CON21黄线(CPU

待机控制)0V正常。判断为电源板坏,

检查电源板发现Q6已炸开,用C1815

代换,开关机一切正常。

26L98PW/8TT9 黑屏声音正常.测U27(4435)的供电也只有4伏,测

FB45的输入一端为12V,试换FB45.故

障排除

26L98PW/8TT9 开机不到1分钟黑屏开机不到1分钟黑屏,在黑屏时测背光

板的供电24V正常,控制电压为高电

平。说明背光板引起故障的可能性比较

大。(像这种现像,一般为逆变器与它

后级的一个电容引起)经检修为C28

坏,代换开机正常,此电容容量很小,

不易测得出好坏,望大家在检修时多加

注意。

26LCAIW/8TT3 搜台黑屏查高频板正常,测量各电压均正常,怀疑

是数据不正常,换24C64,试机正常,故障

排除

26LCAIW/8TT3 冷机几次才可以开机,半个钟

会出现自动关开机冷机后可以开机,老化30分钟会出现自动关机又再开,测量各电压正常,换CPU存储器故障依旧,朴焊U13 DPTV,故障排除。

30LBATW/8TP2 TV图闪A V正常进入工厂模式时TV图像正常,检查发

现VPC3230外C1漏电,更换之故障

排除。

32L16HC8T1G TV无台,噪点暗,A V无声本机TV高频头及伴音处理都在高频

板上,根据现象共性,故障锁定在高频

板上,测总线电压比正常的1.9V偏高,

仔细检查发现CN1的SCL1线不良,

用导线短接后正常。注:本机总线开

路后仍有电压,容使人误判

32L16SW/8TTK 三无,电源灯不亮电源灯不亮,从电源查起,测到主板供电

无+5V,经检查电源板副电源输出整流

二极管击穿。位号D8/D23,D8击穿。

其实的上门的过程中碰到此类问题不

妨先检查一下续流二极管,是否击穿。32L16SW/8TTK 刚开机无图,菜单出不来. 更换24C432

32L16SW/8TTK 不定时出现有声无图像现象根据故障现象,发现主板连接到屏的插

排(靠近屏的一端)有松动,用一薄纸

垫在插排的下方,使插排接触可靠后恢

复正常!(多起)

32L16SW/8TTK 蓝屏此机一开机,就蓝屏键控失灵,只音量

加减键有作用,按切换键就死机,从键

控失灵可知CPU工作不正常,查相关

电压都正常,试换24C32存储器后开

机一切正

32L16SW/8TTK 黑屏,无伴音CPU的晶振(24M)不良

32L18HC/8T1G 花屏供电IC AP1513 U28 损坏(电压偏低

2.6)正常5V

有时遥控失灵开机检测PT901(接收管)供电脚

5V输入正常,而信号输出脚有时4V

左右,有时只有1V,试更换接收管后,

机器遥控正常.将拆下的接收管仔细观

察后发现,有一个脚已经松动.

32L88IW/8TT3 画面有几条彩色画干扰.AV

\TV\分量都一样故障分析及检修:这种故障一般是由动态存储器不良、魔画处理电路不良或者用户存储器数据丢失等,据此在用户家的现有条件下只能先试代换用户存储器U1,代换后开机一切正常。

32L88IW/8TT3 开机2秒钟,黑屏,声音正常开机检查,发现背光灯不亮,测查驱动板

24V供电正常,去背光板PWM信号4V

也正常,怀疑驱动板故障,仔细检查该电

路发现高压发生器HC15,内部线圈开

路,更换该元件,故障排除!

32L88IW/8TT3 TV\A V或A V\TV转换时出现红

绿蓝屏交替闪烁,不换台不出

现故障。经过观察发现本机主板和8TT9一样.先替换的V12魔画时钟40M晶体,和TS66U故障依旧.替换晶体TSU66外接14.3188故障排除。

32L88IW/8TT3 图闪该机在TV,A V,VGA状态下满屏的光栅

闪动,字符是稳定的,伴音则时断时续。

由于图象伴音都有问题,首先测电源板

5V正常,但24V为21V,12V为10V,

拆下电源板发现一烧黑的痕迹,代换电

源板开机正常

32L88IW/8TT3 TV行场不同步用视频输入图像正常,检测高频头的供

电及其外围电路均正常,怀疑是高频头

本身性能不良引起,换之故障排除

(5200-380651-22)。

32L88IW/8TT3 七彩屏因为TV字符是在V12里产生的,VGA

字符是在缩放TSU66AJW1里产生的,

用8TT9的遥控按VGA,此操作是在

无字符下进行的。VGA字符正常,证

明在前级有问题,测V12的供电0数

据线都正常,补焊后故障依旧,代换外

围晶体Y3后正常。

32L88IW/8TT3 菜单内彩点干扰

更换24C64,空的即可

3232LL9898SWSW/8TTK

开机五分钟后先摇控失灵.再字符不良.最后图闪自动关机

当故障出现时测电源板5V电压偏低,代换电源板故障排除.5V供电电压偏低至使主板工作异常.

3232LL9898SWSW/8TTK TV 花屏,无A V ,无色差输入 更换U13,24C32.因没有贴片的24C32就用大个的24C64代用

3232LL9898SWSW/8TTK 开机花屏 关机,加热高频头数据脚开机正常,冷机后再次开机仍然花屏,换高频头故障排除。

32LBAIW/8TT9 机器开机一小时出现粉屏声音正常

根据故障现象分析:故障应该在魔画板,(直接将LVDS 排线插在主板上机器未出现毛病,魔画板的问题)补焊U31 L003故障依旧,检查U31的供电.晶振.总线未发现有问题,故障部位应该是接收器和发射器有坏的.代换接收器THC63LVDF84B 故障排除。

32LBAIW/8TT9 无彩色,行中心左偏移约1公分

A V ,TV ,分量输入均为黑白,约10分钟后正常。查为主扳上V12外接14.318M 晶桭不良所至,更换后正常

32LBAIW/8TT9 切换视频时黑屏伴音正常,背光亮

光亮、遥控开关机正常,怀疑屏供电和魔画板故障的可能性大,试去掉魔画板,故障依旧。测屏供电,发现12V 电源电压仅11.3V ,检查1发现FB45不良,更换之,故障排除。注:切换时屏供电电压偏低有时可以点亮屏,此类故障的判断需要精度较高的万用表!

32LBAIW/8TT9 冷开机黑屏有隐约竖道,关机

再开有类似负像图象,连续4、5下开机能正常。

现象应为主板不良引起的,冷开机时测量主板供电电压发现U17(1501A50)一脚电压只有8V 多偏低(正常12v ),考虑冷开机不良现象多电解电容引起,代换U17一脚供电滤波电容C240(470UF/16V ),故障排除

32LBAIW/8TT9 TV\TV 图像彩色失真,高清\VGA 正常

为VGA\高清信号正常,说明后级图像缩放MST9151以及魔画电路均正常,重点查V12,DPTV6930部份,试换晶振无效,再换V12也无效,后试初始化存储器,图像正常,后遇多台此类故障,初始化存储器后都解决了问题

32LBAIW/8TT9 遥控失灵,有时跳菜单经检测观察,发现按遥控无任何反应,

按电视机上的按键时,只有"切换"菜

单"键才有反应其它按键无任何反映,

拆下按键板后,用10K档检测按键

时,"菜单"键SW5已经漏电,更换

后机器正常

32LBAIW/8TT9 不能遥控出现不能遥控时候,主要是由遥控接收

部分或是主板CPU引起,测接收头+5V

供电无,拨掉键控板.+5V恢复,更换接

收头无效.仔细检查发现固定接收头处

的螺钉接触到供电端.给螺钉加固垫片

OK

32LBAIW/8TT9 机无图可看到背光亮后进入待

机(红灯亮),几秒钟后又重复

现象测电源各输出屏供电12V均正常,说明CPU已发开机指令,查U23(4435)无电压输出,经查FB42供电电感开路,更换故障排除。

32LBAIW/8TT9 看一两个小时后遥控按键均失

灵看一两个小时后才出现:怀疑有元件热稳定性不好:打开机器:给CPU加热:没有反应:后给FLash加热故障马上出现:带换之OK:

32LHAIW/8TG5 开机蓝屏正常但无字符,按面板

待机键无功能,按菜单及切换键

均有边框.但边框内无字符.

换存储器U16(24C16),OK

32LHAIW/8TT3 不定时无伴音故障出现时检查伴音功放和静音电路

均无异常,U701的18.19脚IIC电压5V

正常,21脚9伏供电也正常,试代换

U701(BBE1144)无效,经检查是U701的

22脚外围电容C740漏电,更换故障排

除.

37/40/42L88IW/8TTJ 冷机不开机指示灯由红变绿。

2,冷机不开机指示灯为红色键

控摇控失控。此机芯在我办发现多台冷机不开机,按照总部的更改方案(将Z2改为16V稳压二极管)改后无效。后来检查TDA16888的9脚供电在13V至15V 间,当供电在15V时就能开机。于是代换外接滤波电容故障排出。仔细观察此电容发现该电容有鼓包现象实用为50V/10VF,建议将此电容的容量和体积适当增大(50V47VF

32L18RM/8G20 USB搜索不到,酷K初始化失

败。插入U盘,USB正常,更换USB小板,一切正常。

32L18RM/8G20 开机正常,按USB,酷K屏幕

均显示无信号输入重新烧写U3 M29W160BE OK。次故障多数由USB升级失败引起。

32L18RM/8G20 酷K初始化失败一般为System文件丢失,此文件夹共

包含11个文件,其中File7,File11和

File12本身就没有。File1,File2,

File3,File4,File5,File6,File8,File9,

File10,File13File14有丢失,重新复制

丢失文件即可。

32L18RM/8G20 酷K基本正常,按背景切换时

出现有歌词字符,无背景图片此故障为COOCAAOK/Picture文件丢失所制,只需通过U盘将文件考入即可。

32L88IW/8DA8 偶尔不开机不开机时电源指示灯也不亮,查交流电

压正常,电源板有5V但没有其他电压

输出,查CPU没有控制信号到电源板,

在按键控板时发现待机键顶在面壳上,

将键控板螺丝松开一点后电视正常。

32L88IW//8TR1 开机慢,TV,A V无信号/U11

不良开机初始化无效,测24C16总线电压

⑸脚0.5V,⑹脚4.6V断开⑸脚,前端

4.7V正常,代换U11,初始化后正常

32L88IW//8TR1 无声,开机时发现字幕全英文

的,试按菜单,但菜单闪一下就

消失,按视频键也如此. 怀疑可能的程序错乱引起,试带换U11(24C64)后一切正常.

32L88IW//8TR1 灯亮,不开机从故障现象初步断定可能是CPU工

作不正常引起的,测量CPU的电源电

压,复位电压,IIC电压,没发现异常,怀疑

X1(40M晶振)不良,代换后正常.

32L88IW//8TR1 0-7频道自动跳越开关掉主电源再开机后0-7频道自动跳

越开,先初始化试机无效,怀疑软件不

良,试换CPU后一切正常.

32L88IW//8TR1 图像被压缩至左侧二分之一屏

幕内,右侧二分之一为水平彩

色干扰线。起初怀疑是屏的问题,但是通过左侧二分之一完整图像和右侧二分之一可以显示正常的画中画图像分析,故障应为软件数错乱所致。万不得已对机器进行复位处理,故障排除。

32L88IW//8TR1 无图像有字符24C16不良

32L88IW//8TR1 刚开机时图像正常,放一段时

间后图像跳动,且有竖条干扰,

A V TV VGA 等都有此故障,判断是A V TV VGA的共同通道出现故障。怀疑主芯片RTD2620 工作不正常,重新补焊一遍后,试机故障排除。

32L88IW//8TR1 图象出现类似红色拖尾更换主板至逻辑板排线故障排除

32LCAIW/8TR1 刚打开机器菜单出现乱码:复位

后正常:但是还搜不到台

换高频头正常

32LCAIW/8TR1 开机20分钟左右,自动关机

指示灯亮红色从故障现象初步断定可能是CPU工作不正常引起的,而且它是热机后不正常,修这种机器用加热法,加热CPU 部位,发现机器马上关机把有关的元件一一加热,加到X1(40M晶振)关机,代换后正常.此故障以遇到两台.

32LCAIW/8TR1 TV图闪、图像漂移几分钟后蓝

屏A V输入正常,TV图闪,过几分钟后蓝屏,找另一台电视作监视,高频有信号输出,试换V26、RTD2613(A V/TV 切换、解码)后正常,试机一天后故障又出现,因高频头有信号输出,V26已换故障锁定在高频与V26之间信号通路的R183、L26及C360三个元件,试换C360后试机正常。分析:C360性能不良,换V26用热风枪吹时,使C360受热占时变好。

32LCAIW/8TR1 无A V2 开机测电压正常,顺着找信号进入U26

进行切换,怀疑是U26损坏,把U26

换之,故障排除。

32LCAIW/8TR1 无台A V正常,TV闪,蓝屏,高频有信号

输出,试换V26、RTD2613(A V/TV

切换、解码)后正常,试机一天后故障

又出现,因高频头有信号输出,V26

已换故障锁定在高频与V26之间信号

通路的R183、L26及C360三个元件,

试换C360后试机正常。分析:C360

性能不良,换V26用热风枪吹,使C360

受热有时变好。

26L16SW/8M10 黑屏,伴音正常开机发现无背光,经查发现F501开

路,C540短路,用100UF/5

0V电容代换之OK

32L98SW/8M10 新购机图像正常,伴音时有时

无.或一直无声音. 电测得TDA2616直流供电电压23V多,基本正常.测得2脚静音控制电压4V.静音起控.当用数字表200V档对地量到D101正端或负端时,声音正常.考虑到数字表电压档相当于一个电容.于是在D101正极接一个10NF瓷片.声音正常

32L98SW/8M10 图象正常无伴音TV/A V和高清都无伴音,说明故障在

公共通道,检查功放IC及静音控制都

正常,试代换存储器伴音正常但图象色

彩差,用一有数据代换后正常。

32L98SW/8M10 遥控失灵机测遥控接收头的供电脚为1V多, 由

供电脚往前找是一个100欧的贴片电

阻测量正常,在往前是一贴片电感,电感

一头为5V,另一头为0V, 细看电感有裂

纹,用锡短接开机正常.

32L16HC/8T1G USB黒屏此故障是USB程序丢失所致(FLASH).

重新烧写才程序即可。

32L16HC/8T1G 该机走台,重新收台后图像颜色

不良,像鬼影一样怀疑是数据不良,换新U27开机故障排除,32L16HC中8T1G机芯该故障很多.

32L16HC/8T1G 流电开机,指示灯为绿灯,5到15

秒钟转为红灯待机,能够用遥控

器遥控。检测为U78(AP1513)损坏,更换后,机器正常

32L16HC/8T1G 满屏图像都有竖条干扰疑U700、U701虚焊,重新拖焊U700、

U701故障不变,试更换两块IC故障排

除。

32L16HC/8T1G 有声音,没图象,没字符,背光亮此机可以换台,说明CPU正常,查屏供

电12V正常,随后查魔化块外围晶振

Y902输入脚电压3.3V正常,输出脚电

压为0V,正常应为1.6V左右,更换换晶

振后,一切正常.

32L16HC/8T1G 开机指示灯亮绿灯,黑屏不开

机. 开机测电源板各输出电压都正常,测主板U32输入电压正常无屏供电输出,背光不亮。说明小CPU工作基本正常,问题应在主CPU及其相应处理电路,查U600各组供电发现无1.8V,该1.8V是由12V通过U78变换提供,查3脚外围电容C113,漏电。

32L16HC/8T1G 开机过几分钟后交流关机或摇

控待机再开机后有声音无图像故障出现时经检测,发现魔画芯片外接40M晶振供电电压3.3V正常,其3脚无电压输出(正常时为1.6V),怀疑晶振损坏,更换40M晶振故障排除。

32L16HC/8T1G 图象拉丝更换40M晶振故障排除。32L16HC/8T1G TV无彩色,A V正常更换24C32,故障排除。

32L16HC/8T1G USB/DVD/A V/TV都无声音。查U6001声音处理IC的21脚供电2V。

应该9V,往下查发现L5性能不良。37FL6U1 指示灯亮绿色,不开机更换U13/24C32后开机一切正常.

37L16HC/8T1G 有时开机白屏或绿屏开机首先检查各路供电,发现D36/2.5V

输出脚只有1V左右,输入脚也只有

2.3V,怀疑D5/IN1400损坏,拆下测量正

常,试换之,故障排除.

37L16HC/8T1G TV、A V 、VGA 均不定时黑屏

(有声无图)检修过程:黑屏出现的时候测量屏控制12V没有,按板12V也时有时无;测量U32(U4435)控制脚电压,正常时是0.7V,故障出现时是12V;这说明故障在控制电路。此控制信号是H-BGA(U600、FLI8668)输出,经R253、Q35、R254控制mos管4435工作,经检查发现,是R253(10K)的一个脚虚焊,补焊之,故障排除。

37L16HC/8T1G 图暗开机发现各路信号都一样,怀疑flash

坏,更换故障依旧。仔细考虑,觉得还

是数据问题,更改用户存储器U27

(24C32)故障排除。

37L17SW/8TTN 屏幕闪烁根据故障现象,应是驱动板不良,对其

测量发现24V供电只有18.6V,有对电

源板测量电压都偏低,检修电源板发现

U6(KA431)不良,换之,各电压恢复

正常,故障排除。

37L17SW/8TTN 不开机开机指示灯亮屏不亮,经检查电源板无

24V输出,测待机角为高电平属于正常

开机状态但是无24V说明问题在电源

板.代换电源板故障排除

37L17SW/8TTN 背光亮,黑屏检查屏逻辑板供电只有6V左右,取下

LVDS排线测量12V供电正常,插上

LVDS排线继续检测U6的输入脚电压

也只有6V左右,继续前查发现那L20

的输入电压为12V正常,而L20的输

出就只有6V了,将L20替换后故障排

除。

37L17SW/8TTN 不定时无伴音伴音块TDA2616坏

37L17SW/8TTN 红灯变绿灯不开机RN44有几脚虚焊,补焊后OK

37L17SW/8TTN 开机背光闪测背光板供电只有20V,测电源板上

C3两脚电压只有290V,正常时有370

左右,说明电源PFC电路工作不正常,

测IC1/TDA16888第1脚为0V,正常

应为1.6V左右,测其外接电阻发现R1

开路,更换R1试机图像恢复正常。

37L17SW/8TTN 屏闪,图不良电源板输出电压4V,8V.19V,电压偏低

查电源板U6 KA431不良,代换电压输

出正常故障排除.

37L17SW/8TTN 背光闪查电源板上的12V,24V共电均下降4V

左右,查电源板发现R1 1千K电阻开

路,更换后故障排除.

37L17SW/8TTN 不开机,指示灯亮蓝色不开机,指示灯亮蓝色,摇控待机开机

键不起作用,查CPU和FLASH正常,

测主板给屏供电处为0V其它电路供

电均正常。检查发现MST5151外围晶

振不良,更换

37L17SW/8TTN 指示灯红色,不开机该机多为CPU损坏

37L17SW/8TTN USB出现黑屏现象1、USB解码SUN7300不良。2、外接

缓存器不良。3、音频D/A转换

U12(CE2826)损坏。4、外挂程序存储

器U5不良。

37L17SW/8TTN 播放正常、无法刻录般多为PVR板的问题,先查U11

TVP5147的工作条件,经检查,为74、

75脚外接晶振异常,更换后,恢复正

常。

37L18HC/8T1G 不定时黑屏或出现水印状Y9102 40M晶振不良换之故障排除

37L18HC/8T1G 背光灯闪经检修电源板电压输出24V降为1

6V,12V降为8V,5V正常,怀

疑电源板稳压电路有故障,测贴片电容

C43漏电,换之故障排除.此机为创

维自产电源,C43为0.1微法.

接收头坏,换后故障排除.

37L88IW/8DA8 开机一分钟不到自动关机,又

重新开机再关机.

37L88IW/8DA8 电源指示灯不亮,不开机电源板5V输出正常,测U26输出3.3V

正常,试更换晶振Y2无效,更换

U5/FLASH试机,电源指示灯亮绿灯机

器开机正常。

37L88IW/8DA8 二次开机没台,搜台也不存更换存储器,无效.更换高频头,OK!

37L88IW/8DA8 背光亮;伴音正常无图像开机检查电源输出各组电压正常,测量

屏供电U16输出为0V,观察本机为LG

屏,供电应为12V,检查发现U16/9953屏

供电IC虚焊,加焊之开机正常工作

37L88IW/8DA8 黑屏背光亮供电AP1513 U25损坏换后正常

37L88IW/8TTJ 无图. 开机屏亮.有字符.有时出现马赛克光

栅.无图.查U15RTC时钟无3.3V供电.

更换U22后开机正常.

37L88IW/8TTJ 背光不亮有声本机背光板工作需要24V、3.3V、5V

三组供电,经检查无5V输入,5V控

制电路是由CPU的9脚经R103、Q8

组成的,经检查CPU9脚至R103板线

过孔不良,用导线短接后一切正常。

37L88IW/8TTJ 机屏幕有图无音,但图一亮一暗

的闪8秒左右就无光但同时出

现正常伴音. 开机在背光未亮时测背光供电为23V 左右,在背光亮起时就降为22V左右此时背光开始一闪一闪的.闪了8秒左右背光灭电压又回到23V左右.再测12V 只有11V的样子,怀疑电源板带不起负载,试代换电源板开机正常

37L88IW/8TTJ 伴音制式.音量大小不能记忆换U13 24C032 换上后不需做任何调

37L98PW/8TT9 热机七彩屏机接手时已经修过,FLSH,40M,14.318

晶振,L003,TSU66相关器件都已经更

换过,通电试机,机器一切正常,待过了

三分钟后,出现七彩屏.但此时还有另外

一种现象---软件版本自动跳出,根据现

象分析应属于FLSH的问题,关机更换

后,老化观察,在未出现,确定故障排除。37L98PW/8TT9 热机背光闪开机半小时背光闪,图声正常。测24V

供电只有18V,空载一样,判断电源板

坏,经检查电源板24V取样C536漏电,

换后正常。

37L98PW/8TT9 交替闪红绿蓝黑白屏经各种信号源下测试故障不变,说明在

U6后级,先代换魔化40MHZ晶振无效,

当换掉U6 TSU66后故障排除.

37L98PW/8TT9 机器除不能遥控外其它一切正

FLASH不良

37L98PW/8TT9 一开机就白屏红屏兰屏黑屏反

复交替变化,无字符。试按数

字键,视频切换等键无反应。因本机是用户正常收看电视节目期间出现问题的,试用遥控直接按VGA键发现屏幕立刻正常,再按视频切换键已能使用,切换到USB,高清状态亦都正常,但一切换到TV,A V,S状态下便立刻花屏,过会便出现开机时的彩屏现象。由此可见问题出在视频解码部分。打开机器检查DPTV6930的供电等都正常,试换Y3(14.318MHZ)晶振,故障解决。

37L98PW/8TT9 开机无伴音或伴音失控此故障应与高频板有关,测U704、

LA7809输出端为3.5V,输入端为5V,不

正常。试换U704,无效。换新U701,

故障排除。

37L98PW/8TT9 不定时出现老化模式代换主板无效,怀疑是高频板上的上的

总路线故障引起,用烙铁将高频板与主

板上的总线插座重焊后故障排除.

37LBAIW/8TT9 右边声道有杂音些类故障一般出在高频板的伴音处理

电路,经查实是Q760性能不良,更换后

故障排除.

37LBAIW/8TT9 USB伴音小C22电容虚焊造成,(较多出现)补焊

后恢复正常。

37LBAIW/8TT9 A V功能无像TV正常、A V无图像,经查是因为R181

虚焊导致

37LBAIW/8TT9 黑屏黑屏状态下输入各路信号都无图像,说

明问题可能出在图像缩放电路或魔画

电路,经查发现IC U927 3.3V三端稳压

有供电但无电压输出,而输出端又无短

路现像,换之故障排除!

37L16HC/8T1G 播放USB时无显示根据现象分析,故障应在USB板,测

其U1、U2供电正常。更换Y1故障依

旧。怀疑软件问题,换U5/24C32仍然

无图,换FLSH/U8试机故障排除。

37L16HC/8T1G 开机声音正常,图像很暗开机声音正常,图像很暗(几乎看不到

图像)把有线信号线拔掉,雪花点正常,

试A V和DVD,都一样.试代换存储器

24C32,开机自动初始后.一切正常.

37L16HC/8T1G 图象时有时无R253虚焊,

37L18RM/8G20 开机只有酷K不正常,其他功能

正常经检查得知USB里复制的SONG文件丢失,找同型号机器把USB里SONG里的文件复制到坏机器里,酷K恢复正常

40L88IW/8TTJ 图像正常无声开机器测量功放电源只有18V,断开

功放后也只有18V,怀疑电源板不

良,经检查发现电源板上R1(1M)

电阻开路,代换后电压正常,伴音正常!40L88IW/8TTJ 遥控正常,键控失灵将遥控接收头的地和键控板的地连接40L98SW/8M10 搜台黑屏,有白点测高频头每个管脚电压,发现调谐电

压有41V,正常是搜台在0---33V 之

间,更换高频头,故障排除。

40L98SW/8TTO 满屏绿线干扰用不同信号源下测试只有模拟信号下

有故障,打开画中画,子画面没有,说明

故障在PTV5160到MST5151之间.代

换PTV5160无效,代换MST5151后故

障排除.

40L98SW/8TTO 不开机,电源灯不亮打开机壳,拆下电源板,保险已开路,在

路测电源前级短路,查为Q7损坏,Q7为

一只耐压500V 21A东芝场效应管,由

于暂无此管,用一同规格MOS管

2SK3528 500V/22A代用,电源板

40L98SW/8TTO 偶尔有声音无图像发现背光灯驱动板排插有些松插紧,

OK

40LBAIW/8TT9 有信号时满屏粉红色无字符,伴

音正常测DPTV供电偏高为3.8V,代换U18,故障排除。

40LBAIW/8TT9 字符扭曲更换Y114.318M晶振故障排除

40LBAIW/8TT9 VGA/DVD状态正常,A V/TV

状态下花屏(竖线)故障分析:VGA状态正常了,说明公共通道后级没有问题,更换V12故障依旧;当更换M12116161A动态同步存储器试机一切正常。

40LBAIW/8TT9 红绿灯交替闪不开机怀疑CPU通过总线检测到V12工作不

正常而保护,补焊V12(6930),整机

工作正常。

40LBAIW/8TT9 不定时闪红绿蓝取消魔画板试机虽有水印干扰但不会

闪了,判断魔画板有故障,代换40M

晶振无效,用洗板水刷洗魔画芯片周围

处,发现引脚有虚焊

42L16HC/8G10 有声音无图像音正常,屏幕光栅暗且没有字符显示,

说明电源板应该没有问题,试用遥控操

作,控制都正常,据此判断故障可能在

背光板及屏的问题,但用户说有时候开

机正常,开机摇背光板排插CN5屏幕

闪动,取下该排插。用针把每个引脚的

卡子挑起来一点,装上反复试机,故障

排除。

42L16SW/8TTN 调整时间时没有24时,只有12

时。开机测总线,均为2.5V左右,正常,测晶振0V;2.9V不良,正常值应为0;

3.5V,更换U15,一切正常。

42L16SW/8TTN 自动关机,蓝色指示灯亮开机测5V(CPU供电)正常12V. 24V

无输出。电源坏。

42L16SW/8TTN 不录像,显示未连接、硬盘满、

系统忙等1、解码7300损坏。2、TVP5147的23脚无输入信号(电感L18断开)。3、TVP5147不良(不多见)。4、TVP5147外接晶振不良。

42L18HC/8T1G 偶儿花屏,花屏时用力摇晃机器

故障消失根据故障现象应该是接触不良,拆机后摇动LVDS信号线故障消失,更换LVDS线后故障排除.

42L88IW/8TTJ A V1无图其他正常阻R132/22欧开路

42L88IW/8TTJ 有时无伴音测伴音供电为21V,测电源板24V输出

也只有21V,判断电源板不良.测C1只

有310V,正常一般在360V.PFC电路没

工作,测U1第1脚<电压传感>0V,经检

查发现R1<1M>开路,换后,C1为

360V,24V输出正常,伴音也正常. 本办

已遇到几台,24V低于22V时就会出现

伴音时有时无或无伴音.

42L88IW/8TTJ 冷开机无图无声,自动搜台时行

场不同步冷开机无图无声,自动搜台时行场不同步.试换高频头故障一样,热机后搜台正常,但图象等价而且无彩色.怀疑图象处理电路有问题,换TVP5147故障依旧,试换外围电路晶振14.3180MHZ,故障排除。

42L88IW/8TTJ 图像正常,但左边的声音比右边

要小很多用户存储器(24C32)有问题,试代换之,故障排除

42L88IW/8TTJ 每次交流关机后再开机,始终处

于4:3模式,键控被童锁. 用户信息存放在24C32中,关机前即使改变相关设置,开机后都是如此.应是24C32不记忆,更换后OK

42L88IW/8TTJ 不开机红灯亮,绿灯不亮.电源板只有5V电压,

而没12V和24V电压输出.根据资料把

Z2由13V改为15V稳压管后开机一切

正常

42L88IW/8TTJ TV/A V均彩色不良,但色差及

VGA的彩色正常! TV/A V彩色不良而色差及VGA的彩色正常,判断为U10(TVP5147)或其外围元件不良,测TVP5147的供电正常,总线电压也正常。试代换Y3(14.318M)晶振,故障依旧,再代换TVP5147,彩色恢复正常。

42L88IW/8TTJ 个别台无彩换Y3(14.318M)晶振OK

42L88IW/8TTJ 接通信号(TV/A V/VGA)后,出现

七彩屏. 排插接触不良,拔下排插,发现排插有两个触点,发黑,清洗排插,重新装上开机,一切正

42L98SW/8TTO 收不到台开机就显示在工厂模式中总线字符偏

移,而且搜索不到台。怀疑数据可能

有问题试更换U11 W79E632A40PL

后开机一切正常

42LBAIW/8TT9 开机自动跳出工厂老化模式(有

图像有声音),有时又出现无台.

更换高频头

42LBAIW/8TT9 冷开机白屏闪.有伴音,半小时

后正常切换到DVD状态现象一样,把魔画板拔掉,将驱动板的排线直接插到主板CON2上故障依旧,测量U6(TSU66AWVJ)供电正常,代换Y1晶振故障排除

42LBAIW/8TT9 图象花屏D4二级管,不良

42LBAIW/8TT9 图像有水印主板连接驱动板的数据线松动,重新插

紧,然后打硅胶固定.

42L16HC/8G10 TV无图换高频头5221-389651-11正常

42L16HC/8T1G 有的台很正常,有的台很暗好

象无亮度信号但字符的亮度又

正常。初步分析为软件故障引起,更换主板的U27 24C32用户存储器后故障解决。如果身边没有24C32芯片的话,可进入工厂模式对软件初始化,一般问题也可以解决。

42L16HC/8T1G TV无声U6001NJW1144损坏

42L16HC/8T1G 开机有时半个小时后有声无

图,有时十分钟无图开机测各路供电电压,发现U78\4435输出的1.8V偏低,实测只有1.4V左右,当给该部位加热时故障出现,此时再测该电压已降到只有1.0V,故怀疑U78不良,换之无效,再测其外围元件发现C115有漏电,换之故障排除.

42L16HC/8T1G 有时自动加音量,有时自动换

台发现键控板上R7/3K键控接地电阻虚焊,补焊后故障排除,

42L28RM/8G20 新机,开箱就不开机开机测量各处供电,发现FB38的一端

只有1.5-1.6V.图标1.8V.该供电由U78

输出.更换U78(AP1510),故障排除.我办

已发现3台.该故障有时开关几次就正

常均为U78性能不良.

42L16HR/8TAG 不开机D52二极管不良

46L16HC/8T1G 无伴音换伴音控制块【1144】

46L16HC/8T1G 开机收台后无图,雪花噪点异

常. 此机开机无图,雪花点异常,怀疑高频板故障.开机测高频板5V正常.当检测CN1插排,发现SDA1为0V,SCL1为5V,SDA1异更换U9600

46L98SW/8TP9 不开机故障是主电源引起,强行开机,Q608电

压变化正常,IC603 1、2脚变化正常,3、

4没有变化,且为0V,测Q609 发射极没

有电压,测D609正常,R601 10欧姆开

路,换之正常。

46L98SW/8TP9 无图象声音正常,按键控制正

常,背光灯亮屏不亮先检查屏供电只有1.5V.(三星屏正常为5V)查9953的供电只有2.6V,检查供电电路无异常,最后发现位号R629是空的,它是5V与9953供电脚相连的.试装一0.22的电阻开机一切正常.

46LBAWW/8TP5 遥控不能开机更换U43PIC12F629),OK

46LBAWW/8TP5 红灯亮不开机主板12V正常,经检查B电源板的

F1,C49,D6都有损坏,更换后故障排除.

46LBAWW/8TP5 开机能见到"LOGO"二秒钟后

黑屏,有声无像怀疑是背光板损坏,更换A背光板,故障排除

47F20HF/8DA6 冷机开机无图、背光亮、无字

符、图抖有竖条2分钟左右方

才正常.此批机器应该是8DA6比较早批次的机器,影响低温开机性能的电容C167没有更换为合适的电容,所以会出现反馈的现象,在主板电容C167背面加焊一470uF的钽电解电容

52L16HF/8G10 有5V输出、无12V、24V 经查为D402、D403、D210虚焊造成,

补焊后故障排除。

52L16HF/8G10 无声,有时不开机.电源板工

作不正常.电源板上D210,D211,D212,D402,D403,(EN2204)二极管易虚焊.建议用铆钉固焊.

52L16HF/8G10 多次才能开机,电源板故障引起

52寸创维液晶电视电源板无图纸检修过程

52寸创维液晶电视电源板无图纸检修过程 一块52寸创维电源板无图纸检修过程:为朋友代修一块创维52寸液晶电视电源板,朋友只拿来了板了,我没问什么型号的电视。 板号: 5800-P52TTN-0100 534L-0952TTN-00 168P-P52TTN-00 板子来时电源保险和Q200,Q201(这是24V专供)换过,粗量没有来重短路的,插电开机,发现只有待机5V有。 短接5V和SYDBY,量没有12V与24V,量主电源滤波电容C110 C112 330V,这也表明PFC没工作。 由于对具体原理没太明白,但看整板,发现这板24V和12V是分别供电的,板子也不是贴片元件的那种,维修起来还是挺方便的。 仔细查看发现待机变压器处一支标有R308的电阻有些发黑,测量无阻值,看色环是10欧的,换后以为大功告成。 但试机故障依旧。研究发现待机5V 初级还通过这个电阻和D302整流C308滤波输出电压,通过控制给IC400 1377BP和IC201NCP5181P 供电。 这两个电源块就是分别控制12V和24V的吧,量供电为5V多点,看C308滤波电容为50V/22UF,结合电路分析5V是不正常的。

由于5V正常,IV300,A6159M是不会有问题的,唯一的解释是IC400和IC201或相关电路有短路。 由于朋友换过Q200 Q201,所以IC201(24V)处有问题的可能性大,断开其供电,发现12V已正常,主电容还是330V左右。 查外围没问题,换NCP5181后,加假负载试机没啥问题,故障排除。此时量PFC电容已是383V。 事后找了相关电路一起奉上。 转:https://www.360docs.net/doc/5610458936.html,/thread-264922-1-1.html[52寸创维液晶电视电源板无图纸检修过程]

液晶电视黑屏的维修方法

液晶电视.显示器黑屏的维修方法 液晶电视.显示器黑屏的维修方法 液晶电视.显示器已经开始大量的普及,大有取代CRT电视.显示器之势,随着液晶电视.显示器的不断的普及,故障机器不断的出现,下面就本人在维修过程中经常出现的黑屏故障进行分析。 在分析此问题之前先对液晶显示器的结构进行介绍,下面就是一台液晶显示器的结构和所有的配件 1、PANEL(液晶屏) 2、A/D驱动板; 3、液晶驱屏线 4、高压板(又称升压板、高压条、INVERTER) 5、高压板线材 6、电源适配器(外置,一般都用直流3A/12V),也有部分的显示器的开 关电源部分内置在机内的,直接输入AC220的 7、高频信号处理板 8、外壳 引起黑屏问题有多种原因: 首先是电源电路不正常引起:表现为按面板按键无任何反应,指示灯不亮, 先查12V电压正常否,跟着查5V电压正常否,因为A/D驱动板的信号处理部分的芯片的工作电压都是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V电压变得很低,那么一种可能是电源电路输入级出现了问题,也就是说12V转换到5V的电源部分出了问题,这种故障很常见,一般是烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V能恢复正常,故障一般就此解决,也经常遇到5V电压恢复正常后还不能正常开机的,这种情况也有多种原因,一方面是MCU的程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU的I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你换

液晶电视维修服务

广州创维电视机维修点售后服务电话相信大家应该记得曾经用过天线接收卫星信号的老式电视,当我们调台时,有时会出现布满雪花点的无节目屏幕,伴随着还有嗞嗞的声音。遇到这样的情况,谁都知道信号被干扰或者属于无信号状态,但很少有人知道,下面就由快益修为大家介绍一下关于创维电视有雪花的原因以及创维电视故障原因和电视故障维修方法。 造成该问题的主要原因和解决方法如下: 1、电视机接收到的电视信号较差导致图像模糊有雪花,可以检查信号输入的连接线路,然后再重新搜台,搜台后即可恢复正常。 出现雪花和HDMI的驱动能力或者信号线有关,GT240的驱动能力强一些,对衰减大的信号线也能把信号传过去不丢失,而你的板

载显卡的驱动能力不足,对差一点的信号线就驱动不了,会造成信号丢失,所以会出现雪花或者条纹无声等问题。 解决方法: 1、更换优质的信号线,市场上有很多30号线充28号线或者28号线充24号线的产品,所以在买HDMI线时一定要注意。 2、到市场上买一个HDMI信号延长放大器接到电视端就可以了。 电视机天线问题。天线出现芯线与屏蔽网出现短路,天线插头内芯线头与外罩短路,电视天线断线,天线插头脱落,造成没有电视信号送入电视机。电视机信号输入选择错误,比如将电视信号输入调整在视频输入,但是根本就没有视频设备,或者电视机顶盒没有接通电源、损坏等等。电视机故障。包括高频头、图像通道损坏。可以先将电视机信号源换成其它输入试试,比如连接DVD机,如果

图像、声音正常,就检查天线或机顶盒。同样没有图像,就需要去修理电视机了。 数字电视没有花频之说,只有出现马赛克的可能,如果出现你所谓的花屏现象,可能是电视机坏了哦;这样的话你只能送售后维修。

液晶显示器维修手册

North/Latin America https://www.360docs.net/doc/5610458936.html, Europe/Africa https://www.360docs.net/doc/5610458936.html, Asia/Oceania https://www.360docs.net/doc/5610458936.html, COLOR MONITOR SERVICE MANUAL MODEL: E2360S (E2360S-PN W.A**NAP for LGD LM230WF5-TRA1)/ E2360T (E2360T-PN W.A**NAP forLGD LM230WF5-TRA1) **Sales Market CAUTION BEFORE SERVICING THE UNIT, READ THE SAFETY PRECAUTIONS IN THIS MANUAL. *To apply the M-STAR Chip.

Copyright ? 2010 LG Electronics. Inc. All right reserved. - 2 - LGE Internal Use Only CONTENTS SPECIFICATIONS ..........................................................2 PRECAUTIONS ..............................................................3 TIMING CHART ..............................................................7 DISASSEMBLY .............................................................8 BLOCK DIAGRAM.........................................................10 DISCRIPTION OF BLOCK DIAGRAM . (12) ADJUSTMENT ............................................................. 13 SERVICE MODE ......................................................... 16 TROUBLESHOOTING GUIDE .................................... 17 WIRING DIAGRAM ...................................................... 23 EXPLODED VIEW........................................................ 24 SCHEMATIC DIAGRAM.. (26) SPECIFICATIONS E2360S&T 1. LCD CHARACTERISTICS Type: Flat Panel Active matrix-TFT LCD Active Display Area: 23.0 inches/58.4 cm Pixel Pitch: 0.265 mm x 0.265 mm Surface Treatment: Anti-Glare coating Resolution: Max: VESA 1920x1080@60Hz. Recommend: VESA 1920x1080@60Hz. Video Input: Signal Input: 15 pin D-Sub Connector; DVI-D Connector (Only for E2360T) Input Form: RGB Analog (0.7 Vp-p/75 ohm) Digital (Only for E2360T) Plug&Play: DDC2AB (Analog) DDC2B (Digital) (Only for E2360T) 2. POWER SUPPLY 2-1. Power: 12V== 3.0A 2-2. Power Consumption On Mode: 30W (Typ.) Sleep Mode: ≤ 1 W Off Mode: ≤ 0.5 W 3. Sync Input Horizontal Freq. 30 kHz to 83 kHz (Automatic) Vertical Freq. 56 Hz to 75 Hz (Automatic) Input Form Separate Sync. Digital (Only for E2360T) 4. ENVIRONMENT 4-1. Operating Temperature: 10°C to 35°C Humidity: 10 % to 80% non-Condensing 4-2. Storage Temperature: -20°C to 60 °C Humidity: 5 % to 90 % non-Condensing 5. DIMENSIONS (with Stand) Width 54.23 cm (21.35 inch) Height 41.20 cm (1 6.22 inch) Depth 1 7.20 cm (6.77 inch) DIMENSIONS (without Stand) Width 54.23 cm (21.35 inch) Height 40.83 cm (16.07 inch) Depth 3.10 cm (1.22 inch) 6. WEIGHT (excl. packing) Weight: 2.6 kg (5.73 lb)

创维液晶电视机电源板常见故障速查

创维液晶电视机电源板常见故障速查 创维液晶电视机电源板常见故障速查一,37寸液晶电源板编号:5800-P37T00-13常见故障维修速查:1,37寸液 晶电源板5800-P37T00-13三无,指示灯不亮或灯闪 U3(A6159)此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无70%更换故障元件。2,37寸液晶电源板5800-P37T00-13三无,指示灯不亮 F1(250V/5A)D10(EM2A) ZD6-ZD8(36V 1/2W)U3(A6159) R37(4.7Ω 2W) T2(5128-062207-00)雷击板,或是交流电过高,引起副电源元件损坏10%更换故障元件。3,37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪U6(KA431) 此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无10%更换故障元件。4,37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪 R59(1K 1/8W)R61(2.4K 1/8W)取样电阻变质,损坏,虚焊,导 致无+5V输出5%更换故障元件。5,37寸液晶电源板 5800-P37T00-13三无,指示灯不亮或灯闪 T2(5128-062207-00)开关变压器此元件损坏或性能不良,副 电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无5%更换故障元件。6,37寸液晶电源板5800-P37T00-13 三无,指示灯亮不开机D11 D12 D14元件虚焊,电源无12V与

24V输出,主板与背光板未工作40%补焊。7,37寸液晶电源板5800-P37T00-13三无,指示灯亮不开机ZD3(27V 1/2W)D13(LS4148)元件性能不良或直接击穿,使电源无12V与24V输出30%更换故障元件。8,37寸液晶电源板5800-P37T00-13三无,指示灯转绿灯或屏背光闪一下C20(50V 10NF)元件不良或损坏,无12V与24V或电压过低,有时表现为屏闪40%更换故障元件。9,37寸液晶电源板5800-P37T00-13三无,指示灯变蓝色U1(STR-E1555)元件不良或损坏,无12V与24V或电压过低,有时表现为屏闪20%更换故障元件。10,37寸液晶电源板 5800-P37T00-13屏背光闪C8(450V150UF)电容漏液变质20%更换故障元件。二、37寸液晶电源板(外购电源,编号:5300-0937T0-01)常见故障维修速查:1,37寸液晶电源板5300-0937T0-01三无,指示灯不亮R97(1/4W 30K)元件不良或损坏,无5V60%更换故障元件。2,37寸液晶电源板5300-0937T0-01三无,指示灯不亮IC15(200D6)元件不良或损坏,无5V 30%换故障元件。3,37寸液晶电源板5300-0937T0-01三无,指示灯不亮F1(250V/6.3A) Q2(K3683)Q7(K3683) Q19(K3683)Q20(K3683)雷击板,或是交流电过高元件损坏10%更换故障元件。4,37寸液晶电源板5300-0937T0-01指示灯亮不开机D30(HER104)元件不良,用BYW36代换,50%更换故障元件。5,37寸液

苏州创维电视维修_创维电视苏州维修点_附近修电视上门维修

啄木鸟家庭维修为您带来苏州创维电视维修_创维电视苏州维修点_附近修电视上门维修。 【电脑用户拨打右侧电话,手机用户点击下方电话咨询】啄木鸟家庭维修,全国直营连锁22家子公司,覆盖200+个城市,拥有1000+个服务网点,数万名优秀的维修工程师。啄木鸟家庭维修在家修行业内推行维修一口价,并实行维修后整机保修90天政策。抽电视维修就找啄木鸟,一个电话快速上门服务,切实解决用户问题,杜绝“小病大修”,收费透明,让用户明明白白消费。 啄木鸟家修为您整理创维液晶电视屏幕不亮、黑屏的原因和处理方法 1.电源 可能是电视机未接通电源或者未打开电源开关导致不亮;先检查电视机的电源是否接通,电源开关是否开启,将电视机电源接通,开关打开即可解决; 2.待机 可能是电视机待机了导致黑屏、不良了;可以按遥控器的待机键或者机身上的频道+/-键唤醒电视机; 3.无信号 检查电视机是否检测到当前没有信号输入而启动黑屏保护,可以先检查电视机信号输入连接是否畅通,再通过按遥控器的信

号源键,逐个模式进行切换,如电视模式、视频模式、HDMI 模式等; 4.元件故障 以方法排查后仍存在黑屏不点亮屏幕,则一般判断为电视机的电源系统故障、开关电路故障、屏幕故障、主板芯片或其他元器件故障等引起的黑屏,这种情况需要联系创维电视的售后服务对电视机进行全面检测、保修,要是过了保修期可以拨打啄木鸟家庭维修的上门服务电话。 30分钟上门服务区域 啄木鸟家庭维修平台优势 【极速上门】节假日无休,24小时服务,30分钟极速上门 【价格透明】明码标价,无隐形消费,修不好不收费

【质量保障】所有维修项目均可享受3个月至1年保修期【专业师傅】所有师傅均经过专业培训,考试合格后持证上岗【服务全回访】所有服务全回访,服务质量双保险 温馨提示:1.维修费用不包含配件,如需配件,可与师傅沟通帮代买。 2.师傅上门检测后,如您主动放弃维修,需支付30元检测费。

创维电视机维修:屏幕类常见故障讲解

创维电视机屏幕花屏了,一旦出现了这样的问题,就说明需要维修了,下面就一起来看看! TFT面板内部,信号输入端的连接问题和静电。一般来讲,可以直观的观察缺陷来初步判定成因。静电形成的线通常是单条,看起来没那么粗。而粗线通常是由于短路引起,TFT内部短路信号输入端短路。使用环境过于潮湿会对输入端的线路造成一定的影响,并产生线缺陷。但并不是唯一的成因。碰到这种情况,在排除自己使用方法的原因后,应联系厂家解决问题。 温度问题,这个问题不仅仅是因为显卡,处理器、内存甚至主板的芯片组温度过高也会引起花屏,电视花纹,这样的情况多发生于夏天,但是冬天时,如果散热器脱落、风扇停转,在室内也很有

可能会出现硬盘温度过高的情况,同样是不可忽视的。 如果电视机刚开机的时候是正常,但是几分钟电视就出现花屏的时候,屏幕还出现亮度变亮的时候。那么需要测试液晶面板的电压。电视花纹,这个时候是因为AS15-G产生的,那么这个时候需要触摸看看,一旦很烫则代表有故障。需要用电压表去测量每个GAMMA电压是否异常,主要出具体哪一个GAMMA存在电压误差再更换新的; 智能电视软件版本太低,屏参数据就容易发生变化,采用USB 对机器进行升级,先把软件解压后放到U盘的根目录下,把U盘插在本机的USB1,整机开机后,在TV状态下,按遥控器的“菜单”键后连续按6—1—6—9后,机器自动检测U盘,提示是否需要升级。如果确定是显示屏坏了,那就只有找专业的维修师傅更换屏幕了,但要提醒一句,液晶屏是电视机总价格的百分之60以上,换一个显示屏的花销不易于换一台电视机。

啄木鸟家庭维修以家电、家居生活为主营业务方向,提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

液晶电视电源板维修经验

液晶电视电源板维修经验 1、什么是PFC电路呢?PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。这也是液晶电视的电源与CRT电视的电源不同之处的第一点,不同之处的第二点就是次级电压比CRT的低,其它的地方与普通的开关电源原理相同,都一样。测得大滤波电容330U/450V两端电压为+375V---+400V,则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V,说明PFC电路未工作,主查PFC振荡集成电路。! i$ M8 c& H. r3 L 2、检修液晶电源时,首先确认保险管状态,保险管完好,通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路,有几十千欧以上充电电阻,表明电源没有击穿。如果保险管损坏,第一个要检查PFC校正电路开关管,第二个要检查副电源IC 。; U$ @/ 3、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。其中+5 V为待机电压,+12V供数字板,+18V供伴音,+24 V供背光板。在实践维修中,只要各组电压一样、功率一样的电源板都可以代换。# I! S6 4、电源板可以从电视上摘下独立维修,维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连),整机就处于开机状态,各路电压均有输出。在部分液晶彩电的开关电源中,只有+12V或+24V输出端带有一定功率的负载,主开关电源才进行正常的工作状态。所以在+24 V输出端上你可以接一只电动自行车的36 V 灯泡作假负载(或在+12V输出端接一只摩托车灯泡作假负载)即可。! ~) ^/ @+ g, T K% [' 5、液晶电源通电后,副电源先工作,输出+5V电压给数字板上的CPU,此时整机处于待机状态。当按“待机”键后,CPU输出开机电平,PFC 电路先工作,将+300V脉动直流电压转换成正常的直流电压(+380V)后,这时主开关电源的脉宽振荡器才开始工作,接着主开关变压器次级输出+12V、+24V电压,整机进入正常工作状态。/ r: R. 6、保护电路,在液晶彩电开关电源中,除具有常见的尖峰吸收保护电路外,还设在+24V、+12V和+5V电压的过压、过载保护电路,其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358。过流过压保护电路,在维修时可脱开不用,如果电压恢复正常,说明保护电路引起,这时要分步断开是哪路起作用。然后再进行维修。) M7 c6 w4 M: s( L' ?4 {; Y + X7 w 7、开机前,先确认有无炸件、电容鼓包现象,如有应先更换并把相关的器件全部都测量一遍。建议更换所有损坏器件后试机时,最好把原机保险丝除掉,接上一个220V/100W的灯泡,这样可以有效防止再次炸件。: z2 z8 8、主开关电压+24V或+12 V的输出电流较大,对整流二极管要求较高,一般采用低压差的大功率肖特基二极管,不能用普通的整流二极管替换。另外接负载后,电压反而上升,多属于电源滤波不好引起。" W# C 9、电源带负载能力差,首先要测一下PFC 电压是否正常(380 v),如果正常,问题就在电源厚膜上,通常是电源厚膜带载能力差引起,这一点请大家注意。. P' f0 10、电源板上,贴有**三角形标记的散热片以及散热片下面的电路,均为热地。严谨直接用手接触!注意任何检测设备,都不能直接跨接在热地和冷地之间。

创维电视故障大全

创维电视故障大全 This manuscript was revised by the office on December 10, 2020.

创维电视故障大全 1、白光栅,有伴音(15AAB/8TT1机芯) 创维液晶电视维修:通电开机,发现屏幕为白屏,但有伴音,分析此故障为液晶屏没有工作所致造成,查显示屏的+5V供电及行、场信号,发现没有+5V 供电,查线路为主板L21,+5V供电 电感开路更换后OK! 2、无光栅,有伴音(20AAA/https://www.360docs.net/doc/5610458936.html,机芯) 创维液晶电视维修:开机后发现在强光下隐约可见图像,分析认为本机为背光灯未工作所致,拆机后通电后发现背光板无高压产生,查背光板供电及背光控制电平,用万用表测主板J6处电 压。1脚供电12V正常,但5脚在时ON应该为+5V高电平,此时却始终为0V。顺线路查控制电 路,J6的第5脚通过R52/1K贴片电阻接CPU-KS88C4504的第22脚,用表测CPU第22脚为+5V 电压,R52/1K电阻一端有+5V,另一端为0V,断电后测该电阻已经开路了,更换后一切正常。 3、死机:(15AAB/8TT1机芯) 创维液晶电视维修:插上电源指示灯不亮,测主板已有+5V电压输出,查CPU电路,测CPU-KS88C4504的第12脚、第5脚、第53脚供电均正常,测CPU 晶振Y2-10M也已经起振,后测复位脚第19脚电压,正常应该为高电平,而此时为0V,查复位电路及其外围,复位电路是由一个IC(Q3-DS1813)产生的,查Q3-DS1813的供电正常,而复位输出端却为0V,更换Q3-DS1813后正常。 4、黑屏:(30AAA/8TP2机芯) 创维液晶电视维修:开机后观察背光灯已经点亮,但开机却无创维标志也无OSD,由此判断应为主板未给显示屏信号引起。测主板J27接口处供电正常,但无LVDS信号,判断为主板未给屏驱动信号,测主板U15-PW113第108脚VS和第109脚HS、第106脚https://www.360docs.net/doc/5610458936.html,均有输出,RPH、RPI、RPF PG、RPD、RPE47欧姆排阻有R、G、B数据输出,由此可以判定LVDS芯片U20- DS90C385未工作造成,测U20第1、9、26脚+3.3V供电正常,第32脚ON/OFF 控制脚也为高电平,后更换U20后正常。 1.创维修液晶电视维修:静音键无效只是静音键不起作用,而其他键正常,试更换FLASH后机器正常。 2.创维修液晶电视维修:黑屏,有声音用遥控器操作正常,背光灯亮,屏驱动12V供电正常,测GM5521输出的LVDS信号正常(有信号是1V--2V电压),补焊CN8插座,正常。 3.创维修液晶电视维修:不开机,指示灯不亮 测5V上升到12V,同时更换1578和4435后,5V正常,换FLASH(明显烧坏),还是不开机(指示灯亮),测 CPU,24C16供电及总线电压3.54V,基本正常,换24C16无效,更换CPU后正常。

创维电视维修价目表:故障讲解

创维液晶电视屏幕进水花纹,为什么会出现这样的一些状况呢,又应该怎么办呢?下面就维修相关知识,大家一起来看看吧! 电视机的信号受到干扰引起条纹,比如使用了大功率电器造成电压不稳;只需找出干扰源,将其排除即可。电视机信号源或节目源有问题导致出现条纹,主要检查连接线路是否松动,或者当前播放的节目源是否有问题; 如果连接线松动则将其固定即可,可以换条连接线重新连接;如果是节目源的问题可以切换到其他节目频道进行观看。如果确定不是信号源或节目源的问题,则可能是电视机硬件方面的故障引起的,主要是屏线故障或接触不良、显示屏故障、内部电路故障等,需要联系电视机的售后服务进行检修才能解决。 可能就是由于我们是在观看碟片的时候发生花屏现象。电视花纹故障原因,这种花屏现象的产生,很可能与DVD碟片它的本身品质有问题。如果DVD碟片本身存在磨损情况,或者是质量不佳的话。它的图像解析程度通常会很低,这样就必然发生花屏现象。对

于这种情况,我们只需要更换一部碟片就搞定了。 黑屏-检查伴音正常-用电源板单独工作的方法判断电源板正常-检查主板输出的LVDS信号电压或者波形不正常则检查/更换主板。电视花纹,黑屏-检查伴音正常-用电源板单独工作的方法判断电源板正常-检查主板输出的LVDS信号电压或者波形正常-观察逻辑板指示灯工作状态或者检测工作电压、输出信号波形不正常则检查/更换逻辑板。 电视花纹,如果电视机花屏的原因为屏幕色彩显示混乱,那修理就要针对液晶屏本身进行,因为液晶屏有分别控制RGB三种颜色的电路,如电路故障,背光源和能够改变液晶体排放方向的电路有问题,就会导致花屏。 啄木鸟家庭维修以家电、家居生活为主营业务方向,提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

创维电视故障大全

创维电视故障大全 1、白光栅,有伴音(15AAB/8TT1机芯) 创维液晶电视维修:通电开机,发现屏幕为白屏,但有伴音,分析此故障为液晶屏没有工作所致造成,查显示屏的+5V供电及行、场信号,发现没有+5V供电,查线路为主板L21,+5V供电 电感开路更换后OK! 2、无光栅,有伴音(20AAA/https://www.360docs.net/doc/5610458936.html,机芯) 创维液晶电视维修:开机后发现在强光下隐约可见图像,分析认为本机为背光灯未工作所致,拆机后通电后发现背光板无高压产生,查背光板供电及背光控制电平,用万用表测主板J6处电 压。1脚供电12V正常,但5脚在时ON应该为+5V高电平,此时却始终为0V。顺线路查控制电 路,J6的第5脚通过R52/1K贴片电阻接CPU-KS88C4504的第22脚,用表测CPU第22脚为+5V 电压,R52/1K电阻一端有+5V,另一端为0V,断电后测该电阻已经开路了,更换后一切正常。 3、死机:(15AAB/8TT1机芯) 创维液晶电视维修:插上电源指示灯不亮,测主板已有+5V电压输出,查CPU电路,测CPU-KS88C4504的第12脚、第5脚、第53脚供电均正常,测CPU晶振Y2-10M也已经起振,后测复位脚第19脚电压,正常应该为高电平,而此时为0V,查复位电路及其外围,

复位电路是由一个IC(Q3-DS1813)产生的,查Q3-DS1813的供电正常,而复位输出端却为0V,更换Q3-DS1813后正常。 4、黑屏:(30AAA/8TP2机芯) 创维液晶电视维修:开机后观察背光灯已经点亮,但开机却无创维标志也无OSD,由此判断应为主板未给显示屏信号引起。测主板J27接口处供电正常,但无LVDS信号,判断为主板未给屏驱动信号,测主板U15-PW113第108脚VS和第109脚HS、第106脚https://www.360docs.net/doc/5610458936.html,均有输出,RPH、RPI、RPF?PG、RPD、RPE47欧姆排阻有R、G、B数据输出,由此可以判定LVDS芯片U20-DS90C385未工作造成,测U20第1、9、26脚+3.3V供电正常,第32脚ON/OFF控制脚也为高电平,后更换U20后正常。 1.创维修液晶电视维修:静音键无效只是静音键不起作用,而其他键正常,试更换FLASH 后机器正常。 2.创维修液晶电视维修:黑屏,有声音用遥控器操作正常,背光灯亮,屏驱动12V供电正常,测GM5521输出的LVDS信号正常(有信号是1V--2V电压),补焊CN8插座,正常。 3.创维修液晶电视维修:不开机,指示灯不亮 测5V上升到12V,同时更换1578和4435后,5V正常,换FLASH(明显烧坏),还是不开机(指示灯亮),测 CPU,24C16供电及总线电压3.54V,基本正常,换24C16无效,更换CPU后正常。 5V电源是给CPU,FLASH,24C16供电,5V上升到12V首先烧FLASH,而CPU和24C16不一定坏.CPU,FLASH还有3.3V及1.8V供电,对地电阻二极管档200-300Ω。 4.创维修液晶电视维修:TV,AV,S-DIVE无信号

海信LED50K700U_LED58K700U_LED65K700U(Hi3751-V600机芯)液晶彩电维修手册

R 多媒体产品维修手册 LED50K700U、LED58K700U、LED65K700U 主板方案:Hi3751-V600 电源方案:HLP-5065WE (50尺寸) HLP-5065WD (58尺寸) HLP-5570WI (65尺寸) 多媒体研发中心 2015.03

目录 LED50K700U、LED58K700U、LED65K700U (3) 一、产品介绍 (3) (一)、产品外观介绍 (3) 外观图: (3) 端子图: (5) (二)、产品功能规格、特点介绍 (6) 技术参数: (6) 视频支持格式: (7) HDMI、分量输入端口支持的信号格式: (7) (三)、产品差异介绍 (7) 主板差异: (8) 电源板差异: (8) 二、产品方案概述 (8) 整机内部图 (8) 整机信号流程图 (11) 电源分配图 (12) 三、主板原理说明 (13) 主板实物图 (13) 主板电路原理图 (15) 四、电源板原理说明 (34) LED50K700U、LED58K700U (34) A、产品介绍: (34) B、方案概述: (35) C、分部原理说明: (36) D、常见故障现象分析: (41) LED65K700U (42) A、产品介绍: (42) B、方案概述: (43) C、分部原理说明: (44) D、常见故障现象分析: (47) E、集成电路芯片的管脚电压、参考数值、功能简介: (48) 五、产品爆炸图及明细 (49) LED50K700U (49) LED58K700U (50) LED65K700U (51) 六、软件升级方法 (52) A、海思系列机型信息汇总:下文主要是针对当前基于MTK方案的内销智能电视。 (52) B、海思系列方案使用的调试工具以及相关软件工具介绍。 (53) C、如何使用U盘升级: (54) D、升级完成之后的维护工作: (54) E、如何获取有效的Log信息: (55) F、故障板的常规判断方法: (56)

创维电视维修点查询

创维电视维修点中心提醒:查询我们家里都是会使用电视的,而且随着科技进步,现在市场上也是有很多种类型的电视的,一个比较常见的电视就是液晶电视了。那么大家知道电视机黑屏怎么办吗?其实对于液晶电视来说,出现这个问题是很常见的,大家要是不知道如何维修这个故障,可以跟着创维电视维修点中心可以看一下下面的文章,对于大家会有所帮助! 彩电系电子产品之一,使用日久,常出现这样那样问题,这里结合实践经验,介绍有关电源故障的排除过程如下,供参考:例1、一台创新牌37L175W型(8TTN机芯) 故障现象:不能开机。 检修过程:据此,先由表及里,直观查(即一看、二听、三嗅,四摸),先看输入电源线无异常现象。再开机盖,静态检查电源保险丝未断,又查可疑部件也未见异常。仔细观察相关元件无爆裂、变色,接插件无松动脱落、焊点无开焊和触碰,电路板无异常变形,铜箔也无断裂等现象,故而开机再检查。开机指示灯亮,但屏不亮,

听机内无异常声响,如噼叭打火声、电源内吱吱声、行频叫声、打呃声等。嗅无焦糊味、臭氧味等。又小心触摸相关可疑元件温升无异常,如电源开关管(场效应管)、电源滤波电容、全桥整流、限流电阻等无发热烫手之感,至此,未发现故障部位,甚至故障元件。继而,用电压测量法,直接检查电源板,发现无24V输出,测待机脚为高电平,属正常开机状态,但是无24V电压,说明问题出在电源板上。试代换电源板后故障排除。 例2、一台康佳牌LC32HS62B机型 故障现象:时而正常,时而不正常,有时在收看过程突然停机。 检修过程:据此现象分析怀疑电路中有假焊、虚焊、接触不良存在。先直观检查,在故障出现时,发现红色指示未亮,说明电源无电压输出,故障在电源电路。遂开机壳,静态下直观检查,观察电源电路中的易损部件(桥堆DB901—RS1005、PFC开关管、电源保险管、压敏电阻、滤波电容等)未见虚接、开裂现象。仔细观查电路焊点,也未发现异常。继而,再给电路通电,采用敲击法,有意轻轻敲打电路板,未出现故障。电压测量,测得12.2V输出电压为0V,显然电源确实没有工作。再测PFC电路(功率因数校正电路)输出电压也为0V,而输入整流滤波输出端有正常300V左右的电压,说明故障在PFC储能电感LF901、PFC整流二极管DF903、限流电阻RT901、PFC开关管QF901(FQPF15N50)、PFC滤波电容等。故而静态下,仔细用放大镜一一观察,偶然发现RT901的左焊盘有局部微裂纹,重补焊后,故障排除,机器恢复正常。 例3、一台长虹牌SF25366型彩电 故障现象:据用户反映,此机使用过程一直正常收看,一天突

创维液晶电视各种机芯维修实例

创维液晶电视各种机芯维修实例.doc 机型/机芯故障现象解决方法 15AAB/8TT1 刚开机能看到画面,一秒钟后 有声无像,背光灯不亮 判断为背光板引起的,拆开检测发现电 容C18、C24(25V/22UF)爆裂,更换 试机,故障排除。 15AAC/8TT1 无图像有伴音经检修发现PW1235在工作时发 热严重,造成引脚虚焊,对IC 进行补 焊,故障排除。 20L98TV8K60 放一段时间后失控,图花此机大概放5 分钟就出现按键失控,图 花,怀疑MT8200 虚焊,补焊后故障依 旧,在出现故障时测量各路供电,发现 IC2/3.3V 只有3.1V 左右,换之老化, 故障排除 20L98TV/8K60 声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成 呼声(声音制式不对).因该机为新机型, 手头无资料,试代换存储器24C32 后,长 时间老化机器正常 20L98TV/8K60 TV 图像拖尾,AV 正常A V 图像正常,说明故障出现在中放电 路,试代换TDA9886TS,380W38-02,故 障依旧.怀疑声表面K7262 坏,换之正常 19L11IW/8K60 搜不到台首先查高频头的供电,发现没33V 调 谐电压,因此机33V 采用的是自举升 压电路,依次查D6,D1,ZD1。D6 烧坏,换之,再次烧坏,仔细检查 C93/0.47UF 电容漏电,换D6,C93 故 障排除 22LEATV/8TT6 图不良模拟信号TV/A V 下时有时无图像,问题 肯定在模拟信信号通道,TV/AV 信号解 码是通过TVP5147 解码,查各供电,时 钟正常,代换解码TVP5147 试机故障排 除. 22LEATV/8TT6 黑屏开盖检查,发现背光灯在开机瞬间亮一 下即熄灭。疑为背光板问题。检查发现 C34 虚焊,补焊后故障排除。 22LEATV/8TT6 该机开机黑屏伴音正常,背光 不亮 测背光板供电有,控制电压也有但FB1 开路,怀疑背光板上负载短路,仔细查 发现C305 有点变黄,拆下发现该电容 已严重短路,于是找来一只50V10UF 电容装上,再装上一只好的FB1 开机 背光亮起来了,故障排除。 机型/机芯故障现象解决方法 22LEATV/8TT6 图象正常,无音,但喇叭里有轻微的沙沙声 故障检修,怀疑高频板不良换之故障依 旧。仔细观察现象,怀疑和存储器数据 有关。进总线复位故障排除 22LEATV/8TT6 不定时黑屏,有声怀疑背光板故障, 查F1 的12V 正 常,IC02,IC03,IC04I,C05,IC01 补焊后故 障依旧!C01 用35V/100μf 电容代换后 一切正常. 22LEATV/8TT6 机始终在"工厂模式"下,且 不能退出'工厂模式 因问题在数据错乱,更换24c32 存储 器,更换后一切正常. 22LEATV/8TT6 总是出现版本号在开机状态下同时按面板的菜单和电 脑两键,出现3 个项目。第3 个为老化 模式,把他设为关版本不在出现。 22LEATV/8TT6 自动开关机闪白、绿、红三色 屏 开机测U3(I501)5V 输出不稳定,且 严重发热,断开U3 测负载无短路现象, 更换U3 后工作正常。 22LEATV/8TT6 TV 无图有点暗影用A V 试机正常,检查TV 通道与切换 电路,都正常,进入总线后RESET 后 机器正常。 20LBATV/8TG3 无台,AV闪一下当故障出现时输入VGA 信号显示正 常,怀疑VPC3230 不良换新后故障依 旧,后将3230 旁的14.318M晶振换掉经 老化故障排除. 20LBATV/8TG3 TV/AV 绿屏,VGA 正常2300 假焊 20LBATV/8TG3 8TG3 开机2-3 个小时后出现 A V\TV 无彩图扭,接着行场不同 步,最后蓝屏. 当故障出现时输入VGA 信号显示正 常,怀疑VPC3230 不良换之故障依旧, 后来将3230 外挂14.318M 晶振换掉经 长时间老化故障再没出现. 20LBATV/8TG3 20LBATV,8TG3 机芯开机有声 音黑屏 打开后壳检查发现在背光板的供电排 插处有12V 电压,测2.5V 控制电压,在 F01 的另一端没有电压,测F01 已开路, 更换之,故障排除。 20LBATV/8TG3 黑屏,背光灯亮测U6 的供电(1.8V)仅为0.8V;5V 供电仅为1.2V ,断电测量后级无短路 现象。怀疑提供5V 的二极管D20(在 背面安装着)不良代换,故障排除。 20LBATV/8TG3 无伴音音效处理集成块1144 的供电总线正 常,代换1144 后故障排除。该IC 因有 音频切换功能,易受外部设备的静电影 响,故易损坏。 机型/机芯故障现象解决方法

索尼KLV-46X300A液晶电视维修手册

MODIFICATION HISTORY MODEL NAME : KL V-46/52X300A, 46/52W380A SERVICE MANUAL P ARTS No. : 9-834-177-02 * Blue characters are linking. Ver.DAT A CONTENTS 1.02007.09Issued 1.12008.06Addition of KLV-46W380A/52W380A Models. (P. 2 to P. 3, P. 6, P. 1-13, P. 1-19, P. 4-1, P. 5-15, P. 5-22, P. 5-31)

SERVICE MANUAL FIX2 CHASSIS KLV-46X300A/52X300A/46W380A/52W380A LCD Colour TV China Model RM-SA013KLV-46X300A/52X300A

SPECIFICATIONS * Specified standby power is reached after the TV finishes necessary internal processes. ** The values of dimensions and mass are approximate.

CAUTION These servicing instructions are for use by qualified service personnel only. To reduce the risk of electric shock, do not perform any servicing other than that contained in the operating instructions unless you are qualified to do so. WARNING!! An isolation transformer should be used during any service to avoid possible shock hazard, because of live chassis. The chassis of this receiver is directly connected to the ac power line. ! SAFETY-RELATED COMPONENT WARNING!! Replace all components with Sony parts whose part numbers appear as shown in this manual or in supplements published by Sony. WARNINGS AND CAUTIONS SAFETY-RELATED COMPONENT WARNING It is essential that all critical parts be replaced only with the part number specified in the electrical parts list to prevent electric shock, fire, or other hazard. NOTE:Do not modify the original design without obtaining written permission from the manufacturer or you will void the original parts and labor guarantee. USE CAUTION WHEN HANDLING THE LCD PANEL When repairing the LCD panel, be sure you are grounded by using a wrist band. When repairing the LCD panel on the wall, the LCD panel must be secured using the 4 mounting holes on the rear cover. 1)Do not press on the panel or frame edge to avoid the risk of electric shock. 2)Do not scratch or press on the panel with any sharp objects.3)Do not leave the module in high temperatures or in areas of high humidity for an extended period of time.4)Do not expose the LCD panel to direct sunlight. 5)Avoid contact with water. It may cause a short circuit within the module. 6)Disconnect the AC power when replacing the backlight (CCFL) or inverter circuit. (High voltage occurs at the inverter circuit at 650Vrms.)7)Always clean the LCD panel with a soft cloth material. 8)Use care when handling the wires or connectors of the inverter circuit. Damaging the wires may cause a short. 9)Protect the panel from ESD to avoid damaging the electronic circuit (C-MOS).

相关文档
最新文档
