车牌识别系统用户操作说明书

深圳来吉智能科技有限公司

纯车牌识别系统用户操作说明书

目录

目录 (2)

第一章系统概述 (3)

1.1）系统简介 (3)

1.2）系统拓朴 (4)

1.3）系统安装流程图 (5)

1.4）注意事项 (6)

1.4.1）车道宽度要求 (6)

1.4.2）管理软件要求 (6)

1.4.3）摄像机抓拍图片要求 (6)

第二章产品功能及特点 (9)

2.1）出入口控制器（LKP623） (9)

2.1.1）产品特点 (9)

2.1.2）技术参数 (10)

2.1.3）接线图 (11)

2.2）网络摄像机（LK-210） (12)

2.2.1）产特特点 (12)

2.2.2）技术参数 (13)

2.3）补光灯（LK-214） (14)

2.3.1）产品特点 (14)

2.3.2）技术参数 (14)

2.4）车辆检测器（LD16） (15)

2.4.1）产品特点 (15)

2.4.2）技术参数 (16)

第三章软件、数据库安装 (17)

3.1）M ICROSOFT SQL SERVER 2008数据库 (17)

3.1.1）数据库安装 (17)

3.1.2）数据库设置 (35)

3.2）车牌识别软件安装程序 (37)

3.2.1）运行环境安装 (37)

3.2.2）软件安装 (39)

3.2.3）软件设置 (44)

3.3）附表一收费标准详细说明 (77)

3.4）附表二支架安装 (79)

3.5）附表三车道布设图 (80)

第四章NET FRAMEWORK 4.0安装失败解决 (82)

4.1）安装程序 (82)

4.2）方法/步骤 (82)

第五章NET FRAMEWORK 3.5安装失败解决 (92)

系统概述

系统简介

纯车牌识别停车场系统基于高清视频采集和智能车牌识别技术，对入、出车辆进行图像抓拍和车牌识别，车牌号码作为入、出唯一凭证。纯车牌识别停车场将改变统停车场的工作模式，创新停车场管理体系，提高车场服务水平和车场安全水平，提高车主的满意度。

时至今日，互联网经济浪潮愈演愈烈，其触角已延伸至传统行业。只有具备互联、物联等特质的新一代产品，才能在这股浪潮中脱颖而出！

“创新”是深圳保持活力的源泉，更是深圳市来吉智能科技有限公司十几年来屹立行业之林的基石。

在2005年，在业内独家采用先进的ARM平台，对公司所有产品线进行升级，领先于其他公司数年的时间进入32位数字时代!

在2010年，深圳安博会，来吉公司在业内首次提出“多卡，无线，云库”的概念，并基于这一概念打造了多款具有物联功能的产品。

2014，来吉公司围绕着互联网核心思维，紧握信息化时代下对产品的核心要求，推出了“来吉云”智能管理系统。该系统目前涵盖停车场，门禁，电梯管理，智能信报箱，楼宇对讲，视频车位管理等六大类产品，系统之间互联互通，信息共享，在“来吉云”平台进行统一管理运维，并可与其他云端管理系统进行快速对接。该系统具备多项国家发明专利，属业内首创！

纯车牌识别停车场系统是来吉云端管理系统里的核心内容，该系统是整个云端功能实现的重要一环。

业内领先的识别算法，全数字网络通讯的系统架构，强大、友好的管理软件是来吉纯车牌识别停车场系统的核心竞争优势。

系统拓朴

根据设计原理来吉全视频停车场管理系统可分为三大部分：

1)信息采集（网络高清摄像机、车辆检测器）

2)信息处理与执行（系统软件、控制器、道闸）

3)信息储存与查询（服务器）

系统安装流程图

注意事项

车道宽度要求

由于拍摄及识别的要求，对于车道的宽度要求不能太宽，推荐车道宽度在3至4米之间。对于超宽车道，可采用两台摄像机进行车牌识别效果弥补，也可采用隔离带或者设计成多车道的方式。

管理软件要求

1)1进1出项目：现场通常为1个工作站（1台电脑），其管理软件采用管理标

准1进1出系统，采用2路接口的加密狗。

2)2进2出项目：若现场为1个工作站（1台电脑），且管理软件采用管理标准

2进2出系统，推荐采用4路接口的加密狗；若现场为2个工作站（1台电脑），原理同上，采用2路接口的加密狗。

3)4进4出项目：若现场为2个或3个或4个工作站（2台或3台或4台电

脑），原理同上述（1）、（2）条。

摄像机抓拍图片要求

图1-4-1 日间抓拍效果（正确）

1)要求车牌居于图片中央偏左下位置，即1-4-1。错例：图1-4-2。

2)车牌不能在整图中占比过大，过大会影响车牌的寻找。错例：图1-4-3。

3)车牌图像尽量不要出现翻转角度。错例：1-4-4。

4)车牌图像出现顺逆时针的旋转角度必须控制在15°以内。错例：1-4-5。

5)不让车头占据整个图像，图像中应该有环境元素，才有利于车身颜色识别。

错例：图1-4-6。

6)夜间抓拍需要注意闪光灯的配合，令车牌能够出现对比度较强的反光，如图

1-4-7夜间抓拍效果。

7)夜间抓拍不能另车牌反光不够、文字发虚或者模糊。错例：图1-4-8、图1-

4-9、图1-4-10。

8)摄像机与地感的距离以实际的测试摄像机能获得以上理想图像的距离为准，

网络摄像机的抓拍响应时间与网络的复杂度相关。网络线越长网络节点越多抓拍相应速度越慢，地感与摄像机距离应该越远，反之距离应当调近。

图1-4-2 图1-4-3

图1-4-4 图1-4-5

图1-4-6 图1-4-8

图1-4-7 夜间抓拍效果（正确）

图1-4-9 图1-4-10

产品功能及特点出入口控制器（LKP623）

产品特点

1)第二代ARM Cortex-M3内核微控制器

2)程序可以在线升级

3)接口类型：TCP/IP、RS232、RS485、WG26

4)支持场内场模式

5)高精度的时钟日历功能、自动对时功能

6)数字语音提示、内容可自行设定

7)黑名单5000条、白名单1万条

8)各种状态的声光指示功能

9)过压、过流、超载、抗外界干扰等保护功能

1)工作电压：DC 12V

2)相对湿度：最大95%

3)支持卡类型：IC、ID

4)显示屏接口：RS485

5)通迅方式：TCP/IP

6)控制道闸模式：继电器

7)存储记录：>160000条

8)工作温度：-40℃-+65℃

9)相对湿度：95%

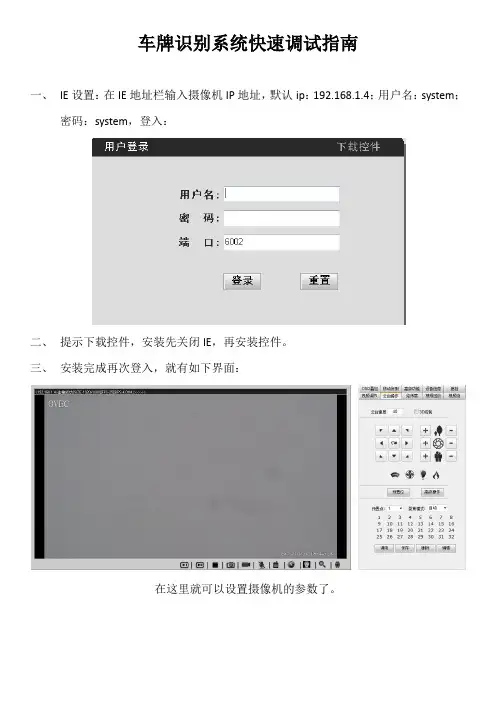

网络摄像机（LK-210）

产特特点

1)高分辨率逐行扫描技术，1/3英寸200万像素CMOS传感器，最高分辨率可达

1920×1080（视频流状态），1280×960（抓拍模式和录像模式兼有）；

2)100倍以上宽动态效果；

3)影像清晰，色彩还原性逼真，动态画面无拖尾；

4)3A控制（自动增益控制、自动曝光、自动白平衡）；

5)抓拍模式下曝光时间手动可调；

6)抓拍模式下增益值手动可调；

7)可实现地感触发、RJ45信号触发、自动抓拍；

8)抓拍模式下，可实现闪光灯同步补光；

9)闪光灯补光智能判断外界环境，自动开启和关闭，无需人为设置；

10)抓拍模式下白天与夜晚抓拍车牌清晰度高，人眼分辨和软件分辨车牌率高达

95%以上；

11)抓拍延时时间很短；

12)优秀的低码流特性，以适应网络带宽较低情况；

13)支持多种分辨率；

14)支持大容量SD卡方式本地存储；

15)支持移动侦测功能；

16)支持传感器联动报警功能；

17)采用国际顶尖安防技术TI高性能工业级处理器芯片和平台，性能可靠、稳

定。

技术参数

1)传感器：1/3＂逐行扫描 200万像素CMOS

2)最低照度：彩色:0.2Lux@F1.2

黑白:0.1Lux@F1.2

3)卡口类型：C/CS mount

4)最高分辨率：1920*1080

5)宽动态：>100dB

6)快门速度：1/30～1/4000秒

7)压缩方式：H.264、MPEG4、Motion JPEG

8)比特率：32K～8M，可自定义调整

9)报警输入：1路，信号量

10)报警输出：1路，开关量

11)视频帧率：30fps

12)信噪比：>39dB

13)支持协议：TCP/IP、UDP、HTTP、DHCP、

RTP、FTP、UPNP、SMTP

14)网络接口：RJ45

15)电源：DC 12V 2A

16)工作温度：-10℃～+60℃

17)相对湿度：﹤90％(无冷凝)

18)产品尺寸：145.5*78.5*56.5mm

补光灯（LK-214）

产品特点

1)美国进口 LED灯珠

2)良好的散热设计，大大提高LED光源寿命

3)频闪周期可调，适应多种高清相机

4)自动备频，频率≥75Hz，适应帧率6-25帧相机

5)频闪曝光时间可调（可改变亮度）

6)曝光时间可以随高清相机快门改变

7)精确的控制LED白光灯的频闪周期、曝光起始

8)时间和终止时间，时间精度可以精确到微秒级

9)具有断电记忆功能

10)支持连续抓拍功能，不受回电时间影响；

11)有外部触发方式、摄像机外同步方式（频闪灯供曝光同步信号）技术参数

1)照射距离：≥ 10m

2)投射角度：10°～15°（可定制）

3)色温：6500K～7000K

4)光通量/PCS：190～220lm

5)灯珠数量：15 PCS

6)使用寿命：≥50000小时

7)触发方式：TTL（有源）/光耦（无源）

8)亮度控制方式：自动检测曝光时间

9)频闪周期：自动插帧

10)工作电压：DC12V

11)防水等级：IP65

12)功率：40W

13)电源效率：88%

14)光源效率90%

15)工作温度：-30℃-+70℃

16)产品尺寸：180*140*115mm

车辆检测器（LD16）

产品特点

1)车辆检测器包括处理器和检测线圈；

2)线圈埋设于路面下，可做成长方形1.8米×0.8米或平面四边形2米×

1米；

3)信号处理装置可输出“有车信号电平”和“车辆离开脉冲电平”，提

供给微控制器；

4)车过落杆，防止有车落杆。

技术参数

1)工作电源：AC220V

2)频率范围：20KHz—170KHz

3)灵敏度：三级可调

4)反应时间：100毫秒

5)环境补偿：自动飘移补偿

6)线圈电感：50uH—500uH（包含连

接线，推荐80uH—300uH）

7)连线长度：最长20米，每米至少绞

合20次，总电阻小于10欧姆。

8)储存温度：-40oC到+85oC

9)工作温度：-40oC到+65oC

10)相对湿度：最大95%

11)外形尺寸：85×74×36mm

软件、数据库安装

Microsoft SQL server 2008 数据库

数据库安装

启动Microsoft SQL 2008安装程序，进入SQL Server安装中心。直接选择界面左侧列表中的“安装”，如图3-1-1所示，进入安装列表选择。

图3-1-1 SQL Server安装中心-计划

如图3-1-2所示，进入SQL Server安装中心安装界面后，右侧的列表显示了不同的安装选项。本文以全新安装为例说明整个安装过程，因此这里选择第一个安装选项“全新SQL Server独立安装或现有安装添加功能”。

图3-1-2 SQL Server安装中心-安装

选择全新安装之后，之后进入“安装程序支持规则”安装界面，安装程序将自动检测安装环境基本支持情况，需要保证通过所有条件后才能进行下面的安装，如图3-1-3所示。当完成所有检测后，点击“确定”进行下面的安装。

图3-1-3 安装程序支持规则

接下来是SQL Server2008版本选择和密钥填写，本文以“Enterprise Evaluation”为例介绍安装过程，密钥可以向Microsoft官方购买，如图3-1-4所示。

我们目前安装的是：具有高级服务的 SQL Server 2008 Express，在指定可用版本处可以选择。

图3-1-4 产品密钥
