word可编辑中考物理电学实验题解析
电功率是电学的重点和难点,电功率和欧姆定律的实验共同构成实验的重点考查题目,也是每年中考的必考内容。电功率实验题包含了电
学实验的所有考点，我想如果把电功率的实验复习好的话，其它电学实验也就能迎刃而解，下面我和大家共同探讨一下中考电学实验解题技巧与方法：
首先我们要明确电学实验考什么？
1.考实验原理：伏安法测电阻和电功率的原理是什么？
2，考电路连接时开关的断开闭合情况和滑动变阻器的滑片所处的
位置等；
3.考实验器材：包括①基本实验（即教材中的常规实验）所需要
的器材②因某一仪器欠缺而改进后的实验所需器材③提供足量的
器材供你选择，例如给你几个滑动变阻器，让你根据题中所给的信
息来选择适当的滑动变阻器；
4.考电路图的设计和电路的连接：包括画电路图、连接或者补画
电路、电路纠错等等；
5.考实验操作过程：如步骤的重排，遗漏步骤的补充，错误步骤
的修正，操作细节的考查以及实验步骤的概括；
6.考电路故障的判断，如短路、断路、滑动变阻器的连接以及电压
表电流表连接等；
7.考电流表和电压表的量程选择；
8.考电功率和电阻的计算；
9.考实验所运用的方法：如控制变量法、等效替代法、转化法等；
初三物理电学实验探究题及答案资料
初三物理电学实验探究题及答案
xxxXXXXX学校XXXX年学年度第二学期第二次月考 XXX年级xx班级 姓名：_______________班级：_______________考号：_______________ 题号 一、实 验,探究 题 二、计 算题 三、综 合题 四、作 图题 总分 得分 一、实验,探究题 （每空？分，共？分） 1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（“5Ω，2A”、“20Ω，1A”）两个，导线若干． （1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整． （2）小明选用的滑动变阻器的规格为． （3）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表示数如图2所示，读数为V，小灯泡的额定功率为W． （4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率． ①请在图3虚线框内画出她设计的电路图． ②写出实验步骤：实验步骤． ③写出测定额定功率的表达式：P额= ． 2、如图22甲所示是小刚测量小灯泡电功率的电路。电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别 为10Ω和50Ω。 评卷人得分
（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。 （2）应该选用的滑动变阻器是。（选填“R1”或“R2”） （3）用笔画线代替导线将电路连接完整。 （4）闭合开关前，滑动变阻器的滑片P应放在端。（填“a”或“b”） （5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量， 多次测量的目的 是：。 （6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示 要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”） 移动，同时眼睛应观察。 3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。 （1）实验中，通过观察来判断电流通过导体产生热的多少。 （2）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与进行对比。 4、如图20所示的电路，闭合开关后，电压表读数为6V，电流表读数为0.6A。
中考物理电学实验专题综合试题
据可得到什么结论？写出简要的分析过程。 4 ）本实验操作完成后，如果将电阻R 1 换成一只小灯泡， 学习必备 欢迎下载 电学实验题 1、刘阳同学想利用图 8 所给实验器材，探究电流与电压和电阻的关 系。 实验次数 1 2 3 4 5 电压/V l.0 1.5 2.0 2.5 2.8 电流/A 0.10 0.l5 0.20 0.25 0.28 （1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请 你指出。 （2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中 a 、b 、c 、d 四点中的哪两点才能测量 R 1 两端的电压。 （3）上表是刘阳同学用 R 1 实验得出的几组实验数据，分析表中数 （ 还能测量小灯泡的什么物理量？ 2.在“测量小灯泡工作时的电阻”实验中 （1）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。 （2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变 阻器连入电路的阻值调到___________，目的是__________。 （3）闭合开关 S 后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代 号）。 A.灯泡 L 短路 B.灯泡 L 断路 C.滑动变阻器某处开路 D.开关 S 接触不良 （4）故障排除后，张亮同学测出了四组数据，如下表所示，表中 U 、I 、R 分别表示灯泡的电压，电 流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内： 实验次数 1 2 3 4 U/V 1.40 1.60 1.80 2.0 I/A 0.45 0.47 0.49 0.50 R/Ω 3.11 3.40 3.67 亮度 暗→亮 3.如图18所示是探究电磁感应现象的实验装置，装置中的直铜线ab 通过导线 接 在 灵 敏 电 流 计 的 两 接线 柱 上 ， 当 让 ab 迅 速 向上 运 动 时 ， 电 流 表 指 针 ；将ab 改为向左运动时，电流表指针 (填“偏转”或“不偏 转”) ；实验时开关应该 ，实验结果表明 。 4. 某实验小组利用图 19 甲所示电路进行如下的实验研究。 （ 1 ）断 开 S 3，
中考物理电学实验题专题练习 使用
一．探究电流与电压电阻关系 1．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材： 蓄电池（6V）、电流表（0﹣，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（，20Ω）、导线若干． （1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态． （2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上． （3）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向________（选填“左”或“右”）移动． （4）当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因____ _____．（答出一种情况即可） （5）同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：实验结论：； 电阻R/Ω 5 10 15 电流I/A （6）本实验采用的方法是_________，利用该电路还能完成的实验有：____ _____ （答出1个实验名称即可）． 2．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接 的电路如图1所示． （1）在探究“电流与电压的 关系”实验中： ①闭合开关前，要将滑动变 阻器滑片移至________（填 “A”或“B”）端；电路中滑 动变阻器起到保护电路元件 安全和____ _____的作用； ②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是；小明排除故障后继续实验．（2）在探究“电流与电阻的关系”实验中： ①电路中滑动变阻器起到保护电路元件安全和_________ 的作用； ②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为，

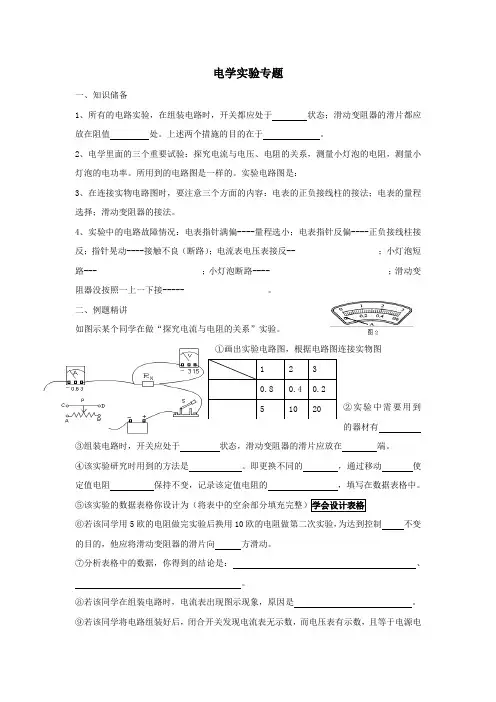

初中物理电学实验专题.
初中物理电学实验专题 一、仪器使用 (一电流表 1、观察电流表 (1电流表的表盘上有一个字母____,用此表测量的电流值的单位是________. (2常用的电流表有三个接线柱.其中“-”是公用接线柱,“0.6”或“3”是“+” 接线柱.当使用“-”和“0.6”接线柱时,量程为________,最小分度值为______; 当使用“-”和“3”接线柱时,量程为________,最小分度值为______. 2、使用方法 (1校零:检查电流表的指针是否对准零刻度线,如有偏差,进行较正; (2串联:电流表必须串联在电路中,使电流从标有“0.6”或“3”接线柱流入电流表,从“-”接线柱流出电流 表; (3不允许把电流表直接连到电源的两端; (4使被测电流不超出电流表量程:在已知电路中电流大小时,直接选择合适的量程;若不能判断,则先试用大量程, 然后进行选择.
注:“试触“时,应使用用大量程,且只能把一个接线柱接好,用另一根导线头迅速试触另一接线柱,观察电流表指针的反应…… 3、读数 上图中,若使用的是小量程,示数为________;若使用的是大量程,示数为 ________。两次读数之比为________。 4、理解 电流表本身的电阻很小,通常将电流表看成一根导线,电流表两端的电压忽略不计。 [典型例题] 甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处. 当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上. 甲同学的问题:________________________________________; 乙同学的问题:________________________________________;
_解题技巧篇 技巧2 活用4大策略破解实验题—2021届高三物理二轮新高考复习讲义
活用4大策略破解实验题近几年全国卷3套试卷中，实验题都占据非常重要的地位，每年实验题都为“一小”加“一大”模式，一般“小题”为力学实验，“大题”为电学实验，总分15分，占比13.6%。虽然分值15分不变，但是内容变化翻新，成为复习备考中的一个难点。比对新课标《考试大纲》中的12个实验可知，在高考两道实验题命题中，其中一个实验题基本上依据《考试大纲》要求立足教材、立足创新变化，凸显对科学探究素养的考查，另一个实验依据考纲要求挖掘拓展，对学生的实验能力要求较高，突出选拔作用。复习备考时只要扎扎实实掌握课本实验的实验原理、实验方法、数据处理的方法及分析，灵活迁移到解决创新型、设计性实验中，就能稳得实验题高分。 1．明——明确考查的知识范围 现在的物理实验题涉及力学、电(场、路)磁(场、感)学等知识。尽管题目千变万化，但通过仔细审题，都能直接地判断出命题人想要考查的知识点和意图。 2．看——看清实验题图 实验题一般配有相应的示意图、实物图，目的是告知实验器材(或部分实验器材)及其组装情况，让考生探究考查意图。认识这些器材在实验中所起的作用，便能初步勾画实验过程。 3．提取——提取信息 试题总是提供诸多信息再现实验情景，因此，解答时必须捕捉并提取有价值的信息，使问题迎刃而解。一般需要关注如下信息： (1)新的概念、规律、公式 一些新颖的非学生实验题、陌生的新知识(概念公式)应用题、新规律验证题，都会为我们提供信息。要在阅读理解的基础上提取有用信息为解题服务。 (2)表格数据 通过解读表格，了解实验测量的物理量，根据表格中的数据，判断相关物理量之间的关系。如正比例、反比例关系，平方还是开方关系，或者是倒数关系。根据数据描点作图可以直观反映实验的某种规律。 (3)新的物理图象
中考专题 电学实验题精选及答案
中考专题电学实验题精选及答案 一、选择题 1．在“测定小灯泡额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值。其原因可能是下述的哪种( )． A．变阻器总电阻太大B．电压表量程太大 C．电源两极电压太低D．灯泡灯丝断开 答案：C 2．甲乙两灯并联在同一电路中，都能正常发光，且甲灯比乙灯亮，则( )． A．甲灯消耗的电能一定比乙灯多 B．甲灯中的电流一定比乙灯大 C．甲灯两端的电压一定比乙灯大 D．甲灯的电阻一定比乙灯大 答案：B 甲灯比乙灯亮，说明甲灯的电功率比乙灯大，根据电功率的计算表达式可知 ，因为，所以． 3．定值电阻和串联在电路中，通过它们的电流分别为和，它们两端的电压分别是和，实际电功率分别是和，以下答案中错误的是( )． A．B． C．D． 答案：C 因为和串联，所以，B对．同时在串联电路中，故D对；，故A对．
4．两个灯泡串联时的电功率之比为4：3，则它们并联时的电功率之比为( )． A．4：3 B．3：4 C．D． 答案：B 串联时的电功率之比为4：3，则，而并联时，电功率之 比为． 5．在测定小灯泡功率的实际中，若错把电流表并联在电灯两端，而把电压表串联在电路中，如图所示，则闭合开关S后，可能会出现的情况是( )． A．灯泡不亮 B．电流表指针有明显偏转 C．电流表被烧坏 D．电压表示数为电源的电压 答案：A、D 把电压表串联在了电路中，因为电压表的内阻很大，可以看作是绝缘体，因此电路中的电流十分微弱，可以忽略不计，故灯泡不会亮，电流表的指针不会偏转，更不会被烧坏，所以A正确，B、C错误．因电压表两端的接线柱能通过导线或用电器等导体接到电源两极上，所以电压也相当于测电源的电压，其示数约等于电源的电压值，故D对． 二、解答题 1．在测定小灯泡的功率的实验中： 某同学在实验时选用额定电压2.5V的小灯泡(电阻约为10)、电源为两节干电池，规格为“30 1A”的滑动变阻器．
初中物理电学实验练习题
初中物理电学实验练习题 226．如图112所示，现有一个电池组，两只电流表Ａ１和Ａ２，两只小灯泡Ｌ１和Ｌ２（灯Ｌ１的电阻Ｒ１大于灯Ｌ２的电阻Ｒ２），一个开关，导线若干条（用笔画线代替导线）．请你设计一个电路，要求开关闭合后，灯Ｌ１与灯Ｌ２并联，两只电流表接在电路中，且电流表Ａ１的示数大于电流表Ａ２的示数． 图112 （1）请在虚线框中画出你所设计的电路图． （2）按照你所设计的电路图，将图中的元件连接起来．（导线不要交叉） 227．在做“决定电阻大小的因素”实验时，为了便于研究，采取控制变量法，即每次挑选两根合适的导线，测出通过它们的电流，然后比较其大小，最后得出结论． （1）为了研究电阻与导体横截面积的关系，应选用的两根导线是Ａ和Ｄ； （2）为了研究电阻与导体材料的关系，应选用的两根导线是_________； （3）为了研究电阻与导体长度的关系，应选用的两根导线是_________． 228．现有一个电池组，一个电流表，一个开关，一个已知阻值的电阻Ｒ０，导线若干．用上述器材测定待测电阻Ｒｘ的阻值，要求： （1）画出实验电路图； （2）简要写出实验步骤并用字母表示测量的物理量（电流）； （3）写出待测电阻Ｒｘ阻值的表达式． 229．现有三个定值电阻Ｒ１、Ｒ２和Ｒ３（已知电阻值Ｒ１＝Ｒ２＝2Ｒ３），导线若干，它们分别与如图113所示虚线框中标有Ａ、Ｂ、Ｃ、Ｄ的有关接线柱相连接．用一个供电电压为Ｕ且保持不变的电源接在Ａ、Ｂ、Ｃ、Ｄ中的有关接线柱上进行测试，结果发现： （1）当电源接在Ａ、Ｃ间时，电流表Ａ２的示数是电流表Ａ１示数的1．5倍； （2）当电源接在Ｂ、Ｃ间时，电流表Ａ１的示数是电流表Ａ２示数的2倍．
高中物理电学实验经典题型分析
教师：______ 学生：______ 时间:_____年_____月____日____段 例1、 用伏安法测量一个定值电阻的器材规格如下： 待测电阻R x （约100 Ω）; 直流电流表（量程0~10 mA 、内阻50 Ω）; 直流电压表（量程0~3 V 、内阻5 kΩ）; 直流电源（输出电压4 V 、内阻不计）； 滑动变阻器（0~15 Ω、允许最大电流1 A ）； 开关1个，导线若干. 根据器材的规格和实验要求画出实验电路图. 【审题】本题只需要判断测量电路、控制电路的接法，各仪器的量程和电阻都已经给出，只需计算两种接法哪种合适。 【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x ＜v A R R ，故电流表应采用外接法.在控制电路 中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小， I min = x A R R R E ++=24 mA ＞10 mA,此时电流仍超过电流表的量程，故滑动变阻器必须采 用分压接法.如图10-5所示. 课 题 电学实验经典题型分析
【总结】任一种控制电路必须能保证电路的安全，这是电学实验的首要原则，限流接法虽然简洁方便，但必须要能够控制电路不超过电流的额定值，同时，能够保证可获取一定的电压、电流范围，该题中，即便控制电流最小值不超过电流表的量程，因滑动变阻器全阻值相对电路其它电阻过小，电流、电压变化范围太小，仍不能用限流接法。 例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值R x，现有如下器材： 读数不准的电流表A、定值电阻R0、电阻箱R1、滑动变阻器R2、单刀单掷开关S1、单刀双掷开关S2、电源和导线。 ⑴画出实验电路图，并在图上标出你所选用器材的代码。 ⑵写出主要的实验操作步骤。 【解本测量仪器是电压表和电流表，当只有一个电表（或给定的电表不能满足要求时），可以用标析】 ⑵验电路如右图所示。 ⑵①将S2与R x相接，记下电流表指针所指位置。②将S2 与R1相接，保持R2不变，调节R1的阻值，使电流表的指 针指在原位置上，记下R1的值，则R x＝R1。
初三物理电学解题的三种方法
初三物理电学解题的三种方法 物理学是一门以观察和实验为基础的学科。初中阶段是学生学习物理知识的启蒙阶段，掌握初中物理基础知识和培养学生的物理思维和学习习惯，对学生今后的和学习尤为重要． 学好物理基础知识后，重在应用：一方面用于实际生活，另一方面用于解题，而且学生能够做一些物理习题、掌握一些方法、技能，也会感到有成功感，从而激发学习的积极性，所以在物理解题训练中指导学习方法非常重要。 在物理教学中解题教学是必不可少的环节，其主要目的是在对已学过的知识起到“再现”和“加固”的作用，培养和提高学生运用所学知识解决物理问题、训练思维的能力。 物理习题中题型虽然不一样，但是审题和分析的思路却有很多相同之处，都是注重运用物理知识列出方程，且所用的数学计算不能太繁琐。讲解习题时除了帮助学生分析和理解题意、找出解题的思路和方法、培养学生思维的深刻性和逻辑性，还要抓住典型题目，巧设疑难，一题多变，增强学生洞察知识内涵的能力，达到举一反三、触类旁通。更重要的是要使学生在自己的学习中总结出自己的学习方法和解题经验，培养学生的创造性思维和发散性思维．在物理教学中我尝试总结了一些解题的方法． 用“组合法”解题 由于初中物理电学部分，求某待求量时能够选用的公式比较多（初中电学大部分是纯电阻电路）到底选用哪一个公式直接、恰当，对于大部分学生都很难入手，如果用组合法找到未知量与已知量的关系，求解就容易多了。为解题缩短了时间，提高了解题效率。
“组合法”即是根据题目已知的物理量和待求量，进行观察看看能组合成哪些公式，找到它们之间的关系，再进行求解．（通常把题目中的恒量看成已知条件） 例1：两只白炽灯泡L1、L2分别标有“220V40W”、“220V100W”串联接入220V的电路中，哪个亮些 解析：1、已知额定状态可求出陷含条件R1、R2。 2、L1与L2串联，I作为隐含已知条件。 3、题目要求判断哪一个灯泡更亮些，即求P实 观察： 1、题目中涉及到的物理量有：电功率—P实、电阻—R、电流—I 2、观察P、I、R则组合成公式：P=I2R ∵R2＜R1、L1与L2串联 根据P=I2R可知P1＞P2 ∴L1更亮些 此方法在力学中也常用 用“表达法”解题 “表达法”也可叫做“表示已知条件”法，实质上就是“综合法”，但是往往讲到综合法时，大部分学生当时能够理解，过一段时间又难以排上用场。如果用表达法，学生就更容易理解，且容易记忆。
2020中考物理 电学实验突破训练(含答案)
2020中考物理电学实验突破训练（含答案） 一、实验题（本大题共12道小题） 1. 某同学用伏安法测量定值电阻R的阻值，设计出了如图所示的电路图，请你根据实验需求在虚线框内设计一个实验表格． 2. Ⅰ.根据实验结论选择对应的实验装置 1. 如图是“探究电磁铁磁性强弱”的实验(已知甲、丙接入电路阻值相同)： (1)比较________图可知，在螺线管匝数一定，有铁芯时，电流越大，电磁铁的磁性越强； (2)比较________图可知，在通过螺线管的电流一定时，有铁芯时，匝数越多，电磁铁的磁性越强； (3)实验中我们同通过观察________________来判断电磁铁磁性的强弱的，这种思维方法叫作________法． 3. 小刘同学想测量某一定值电阻的阻值R x(大小约在10 Ω～20 Ω之间)．手头有如下器材：待测电阻R x、电流表一只(自身电阻不计)、滑动变阻器一只(电阻从0变化，最大R m＝10 Ω)、单刀开关一个、电源一个(电源电压不变，大小未知)、导线若干． (1)他想在一个电路中测量待测电阻，请你帮他画出电路图； (2)用已知量和测量量写出待测电阻表达式R x＝________． 4. 小明在探究“通过导体的电流跟电压的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示．
甲 乙 (1)电路中有一根线未连接，请在图甲中以笔画线代替导线，将电路连接完整． (2)连接电路过程中，开关应处于________状态，闭合开关前应将滑动变阻器滑片调至阻值最________的位置． (3)实验中要控制________不变，通过调节滑动变阻器改变电阻两端的________． (4) (5)分析实验数据可得结论：当电阻一定时，__________________________． 5. 小华同学在“测量小灯泡的电功率”的实验中，所用电源电压恒为3 V，小灯泡上标有“2.5 V”字样． (1)请用画线代替导线，将图中的实物电路图连接完整． (2)在连接电路时，开关始终是______(选填“断开”或“闭合”)的，在闭合开关前，应将滑片变阻器的滑片移到最______(选填“右”或“左”)端． 小”)．
初中物理电学实验题精选(含标准答案)
初中物理电学实验题精选(含答案)
————————————————————————————————作者：————————————————————————————————日期：
1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2 都闭合时，电流表读数为I1． （1）请你写出小明同学测R x的表达式．R x= （2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大． （3）比较两个电路图，请你说一说小红设计的电路的优点． 2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成比．调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2＞R1＞R0，要使E、F间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“A”、“B”）端移动，可探究电流与电阻的关系． （2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡．在乙图电路中，当滑动变阻器的滑片P向（选填“A”、“B”）端移动，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为3.8V时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表
人教版初三物理电学实验专题训练
初三物理电学实验专题训练 1.当温度降低到—定值时，某些物质的电阻值会变为零，这种物质叫做超导体，如果能够研制出室温下的超导材料，那么下列家用电器可大大提高效率的是：( ) A．电风扇 B．微波炉 C．电饭锅 D．白炽灯 2.现有图9所示的实验器材，其中灯泡的额定电压为2.5伏，额定功率是0.8瓦．要求开关控制电路，电流表和电压表分别测灯泡的电阻和电压；用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡电流变大． (1)按上述要求，用笔画线代替导线将它们连成实验电路． (2)闭合开关，调节滑动变阻器使电压表的示数如图(a)所示，请在图(b)中标出这时电流表指针的位置． 3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。该现象能够说明电流产生的热量与下列哪个因素有关： A 电压 B．电流 C．电阻 D．通电时间 4.小明为了探究电流的热效应，找来了如下器材：12V的电源，开关，一段电炉丝，粗细、长短与电炉丝相同的 铜导线，蜡和导线若干。他设计了一个简单的 实验：把电炉丝和铜导线串联起来接到电源上， 在电炉丝和铜导线上分别滴上几滴熔化的蜡。 如图3-3所示，等蜡凝固后，合上开关，过一 会儿，发现电炉丝上的蜡熔化了，而铜导线上
蜡没有熔化。 (1)他的这个简单实验能不能用来探究电流的热效应? (2)他把电炉丝和铜导线串联在电路中的目的是什么? (3)电炉丝上的蜡能熔化，而铜导线上的蜡没熔化，则此你能得出什么结论? 5.实验桌上备有电流表一只 (量程为0.6A和3A)，电压表一只(量程为3V和15V)，电源—组 (6V)，额定电压为3.8V灯炮一只，其灯丝电阻约20Ω，“10Ω1.5A"和"20Ω1A"的滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则： （1）为组成实验电路除以上器材，还需要 1只，导线至少根，实验中，电流表应使用______A的量程；电压表应使用_____V 的量程。根据实验要求，他应选择规格为____________的滑动变阻器。若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是。 （2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路。 (3) 上表是四位同学在实验中遇 到的现象，请你分别写出造成这些 现象的具体原因。
2018中考物理电学实验题专题练习(使用)
2018中考物理电学实验题专题练习(使用)
一．探究电流与电压电阻关系 1．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材： 蓄电池（6V）、电流表（0﹣0.6A，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干． （1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态． （2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上． （3）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向________（选填“左”或“右”）移
动． （4）当小明再换接15Ω电阻时，无论怎样调节 滑动变阻器，都不能使电压表示数为2V，分析 其可能的原因____ _____．（答出一种情况即可） （5）同组的小娟同学思考了一会，在不增减器 材的条件下解决了这一问题，完成了实验，数据 如下表：实验结 论： ； 电阻 R/Ω 5 10 15 电流I/A 0. 6 0. 3 0. 2 （6）本实验采用的方法是_________，利用该电路还能完成 的实验有： ____ _____ （答出1个实 验名称即可）． 2．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑
动变阻器、开关、两节干电池、定值电阻R（分 别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图1所示． （1）在探究“电流与电压的关系”实验中： ①闭合开关前，要将滑动变阻器滑片移至 ________（填“A”或“B”）端；电路中滑动变 阻器起到保护电路元件安全和____ _____的作用； ②闭合开关S，无论如何移动滑动变阻器的滑片 P，发现电流表示数几乎为零，电压表示数约为 3V，此时，电路出现的故障可能 是；小明排除故障后继续 实验． （2）在探究“电流与电阻的关系”实验中： ①电路中滑动变阻器起到保护电路元件安全和 _________ 的作用； ②小明先将R﹦10Ω的电阻接入，闭合开关，调 节滑动变阻器的滑片，直到电压表示数为2.5V， 记下电流表示数；接着在滑动变阻器的滑片位置 不变，把R换为15Ω的电阻时，应向______（填“A”或“B”）方向移动滑动变阻器的滑片P， 才能使电压表示数为 2.5V，同时记下电流表的
初中物理电学实验题精选(含答案)
1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2 都闭合时，电流表读数为I1． （1）请你写出小明同学测R x的表达式．R x= （2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大． （3）比较两个电路图，请你说一说小红设计的电路的优点． 2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成比．调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2＞R1＞R0，要使E、F间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“A”、“B”）端移动，可探究电流与电阻的关系． （2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“”的小灯泡．在乙图电路中，当滑动变阻器的滑片P向（选填“A”、“B”）端移动，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、“偏小”、“相等”）
中考物理电学题解析
中考物理电学题解析-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
中考物理电学实验题例析 滦县五中赵会刚 电功率是电学的重点和难点,电功率和欧姆定律的实验共同构成实验的重点考查题目,也是每年中考的必考内容。电功率实验题包含了电学实验的所有考点，我想如果把电功率的实验复习好的话，其它电学实验也就能迎刃而解，下面我和大家共同探讨一下中考电学实验解题技巧与方法： 首先让学生明确电学实验考什么？ 1.考实验原理：伏安法测电阻和电功率的原理是什么？ 2，考电路连接时开关的断开闭合情况和滑动变阻器的滑片所处的位置等； 3.考实验器材：包括①基本实验（即教材中的常规实验）所需要的器材②因某一仪器欠缺而改进后的实验所需器材③提供足量的器材供你选择，例如给你几个滑动变阻器，让你根据题中所给的信息来选择适当的滑动变阻器； 4.考电路图的设计和电路的连接：包括画电路图、连接或者补画电路、电路纠错等等； 5.考实验操作过程：如步骤的重排，遗漏步骤的补充，错误步骤 的修正，操作细节的考查以及实验步骤的概括； 6.考电路故障的判断，如短路、断路、滑动变阻器的连接以及电压表电流表连接等； 7.考电流表和电压表的量程选择； 8.考电功率和电阻的计算； 9.考实验所运用的方法：如控制变量法、等效替代法、转化法等； 10.考数据处理与结论归纳. 二、电学实验怎么考？ 从考题涉及的知识点看，可以是单一的实验考查，也可以是几个实验的巧妙融合；可以是蜻蜓点水式的点到为止，也可能是对同一实验的层层推进式的考查，还可以是要求运用所学课本知识解决实际问题、归纳新的结论的拓展性测试。从题目出现的形式上看，可
初中物理电学实验专题练习
初中物理电学实验专项练习 一、串、并联电路电流、电压的规律 1．小明利用如图1所示的电路“探究串、并联电路中电流的关系“． （1）探究串联电路中电流的关系． ①用笔画线代替导线将开关S3连入电路中．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉） ②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等． （2）完成上述实验后，小明继续探究并联电路中电流的关系． ①各开关的连接情况是（填写各开关断开或闭合）． ②分析实验中各电流表的读数（如图2所示），可知并联电路中电流的关系是：． ③电阻R1：R2=． （3）为了验证结论的普遍性，你可以采用的方法是：． 【拓展】在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=．2．小海和小梅一起做“探究并联电路中电流的规律”实验． （1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流． （2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是（选填“A”“B”或“C”）处的电流． （3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：．
高中物理电学实验经典题
八、电学实验题集粹（33个） 1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程符合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的消耗功率Ｐｘ，画出测量线路图并写出简要测量步骤，以及Ｐｘ的表达式． 2．如图3－94所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的 （填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的 （填“正”或“负”）接线柱应接在探针Ｄ上．（2）当滑片Ｐ向右移动时，Ｖ′的示数将 （填“变大”、“变小”或“不变”）． 图3－94 3．有一只电压表，量程已知，内阻为ＲＶ，另有一电池（电动势未知，但不超过电压表的量程，内阻可忽略）．请用这只电压表和电池，再用一个开关和一些连接导线，设计测量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大） （1）在如图3－95线框内画出实验电路． （2）简要写出测量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式． 4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两端的电压Ｕ，用电流表测得通过金属丝中的电流I ，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（1）、（2）、（3）所示．请从图中读出Ｕ＝ Ｖ，Ｉ＝ Ａ，ｄ＝ ｍｍ． 图3－96 5．如图3－97所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约8ｃｍ．已知镀膜材料的电阻率为ρ，管的两端有导电箍Ｍ、Ｎ，现有实验器材：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应该测定的物理量是 ，计算镀膜膜层厚度的公式是 ． 图3－97
电学实验(2018北京各区初三物理电学试题汇编)
电学实验 24.小东同学按图12甲所示的电路图连接电路，测量电阻R 的阻值。闭合开关S ，调节滑动变阻器的滑片P 到某位置，观察到电压表和电流表的示数分别如图12乙、丙所示。其中电 压表的示数为______V ，则电阻R 的阻值为______Ω。 25．小明用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定 电压为小灯泡L 的额定功率。 （1）小华连接好如图19甲所示电路，闭合开关S 前，滑动变阻器的滑片P 应移至______ 端。（选填“A ”或“B ”） （2）小华闭合开关后，移动滑动变阻器的滑片P ，当电压表示数为时，发现电流表示 数如图19乙所示，由此可知，此时通过小灯泡L 的电流为______A ；小灯泡L 的 额定功率为______W 。 23．（1）如图15所示，物体长度的测量值为 cm 。 （2）如图16所示，温度计的示数是 ℃。 甲乙丙 图12 图19 乙 甲 ＋ － S P A B C D L 30 ℃ 20 图16 1 2 3 cm A 图15
24. 在测量电阻R x 阻值的实验中，测得通过电阻R x 的电流为，此时与电阻R x 并联的电压表 的示数如图17所示，则电压表的示数为 V ，电阻R x 的阻值为 Ω。 1. 如图15甲所示，实验桌上的实验器材有：电压为3V 的电源、开关、符合实验要求的滑 动变阻器、已调零的电流表和电压表、待测电阻各一个，导线若干。用实验桌上的实验 （1）用笔画线代替导线，将图15甲的实物电路连接完整。 （2）连接电路时， 闭合开关前，变阻器的滑片P 应置于最 端。（选填“左”或“右”） （3）闭合开关，将滑动变阻器的滑片P 移到某处，电压表及电流表的示数分别如图15 乙、丙所示，则电压表的示数为 V ，电流表的示数为 A 。 （4）计算得出电阻R 的阻值为 Ω。 27. 小叶和小东用伏安法测量额定电压为小灯泡在不同电压下工作的电功率。已知电源 两端电压恒为6V 。 （1）请根据实验要求完成实物电路图20的连接。 图17 图15 乙 丙

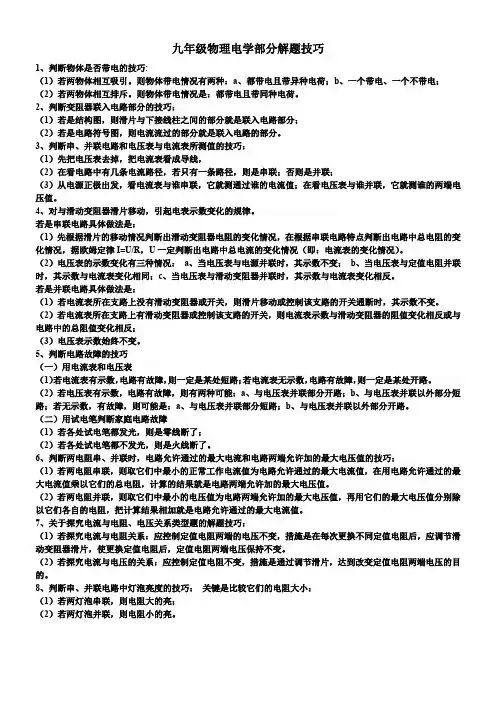

物理电学实验解题技巧.doc
物理电学实验解题技巧 物理电学实验解题技巧 1.看到额定想到正常工作，并且三个额定同时达到。 2.遇到档位想到p=u2/R 3.串联电路动态分析问题三步处理法。 4.串联：w=I2rt并联：w=u2t/R 5.看到接入原电路接到原来电源上代表U=U源不变。 6.并联电路的动态分析： 一个支路I、U、R都不变，另一个支路U不变，I、R都变。变化的不会影响不变的。以一条支路的不变应另外一条支路的万变。 串联电路的动态分析：先判串并，再求电流，最后先求定值电阻两端的电压再求滑动变阻器两端的电压 7.被短路的元件不工作、无示数、不会被烧坏;被短路之外的元件才会被烧坏。 8.电路中火灾原因：
(1)短路：Q=I2Rt(I大) (2)接触不良:Q=I2Rt(R大) (3)过载：Q=Pt(P大) 9.电路发生断路时，谁与火线相连谁就变成火线，直到断开的地方为止。零线同理。 10.滑动变阻器选择方法： (1)安全性:即电流和电压均不可超过量程，否则会烧坏元件。 (2)看电压分配是否合理:要保证被测元件能获得题意所要求的电压。 滑动变阻器阻值范围问题： (1)当滑动变阻器阻值变小，电流变大，会最先烧坏电路上的哪个用电器和仪表，则此时的电流就对应最小电阻。 (2)当滑动变阻器阻值变大，电流变小，不需要再考虑电流烧坏用电器和仪表，但是消耗的电压会增大，会烧坏消耗电压大的电压表。此时的电压对应最大电阻。 11.过载：烧坏保险丝较慢。 短路：烧坏保险丝很快瞬间。
12.一般日光灯功率20W、30W、40W 13.用电高峰时(如晚上、寒冷的冬天、炎热的夏天)用电器两端的电压低于平时的电压。 14.电压表无示数：1.电压表方框以外发生断路2.电压表方框以内发生短路 电流表无示数：1.电流表以外发生断路2.电流表被短路 15.灯丝烧断后重新搭接起来： 灯丝长度变短，整个灯丝电阻变小;搭接处由于是点接触，横截面积变小，故搭接处的电阻变大。考虑主要因素为长度变化引起的电阻变化，故整体而言灯丝电阻变小。 16.自由电子的定向移动方向与电流方向相反。 17.接触不良可看做断路。 18.并联电路的电阻总是接近于最小的阻值。 19.探究电流与电阻关系时，要保证U不变，则电阻与滑动变阻器应该同增同减。符合串联分压公式。 物理电学实验计算解题技巧 1.分清电路在每个状态下的结构，即电路的连接方式，滑动变
初中物理电学实验探究题的分类与解法攻略教学设计
电学实验探究题的分类与解法攻略 考查功能 1、基本测量仪器作用的掌握情况，灵活使用电流表、电压表、滑动变阻器的能力 2、综合应用知识解决问题的能力 3、设计实验的能力 4、思维发展能力、创新能力 考查形式 选择、填空、连线作图、电路故障分析、实验方案设计 考查重点和热点 电学仪表的使用、滑动变阻器的作用、创新能力 考查难点 创新设计实验和对实验过程进行评估 题目分类及分类解法技巧 科学探究既是物理学习的内容，也是一种学习物理的方法。进行科学探究活动的一般思维程序是：提出问题→建立假说（或猜想）→实验检验→归纳分析→解决问题（或得出结论）→小组交流与修正。 探究性试题是考查学生综合分析能力、归纳总结能力、发散性思维和创造性思维能力的中考热点题型，是近年来考试改革的新产品。 探究性试题可分为：现象探究、方法探究、实验探究、数据探究、阅读情景探究等。解答此类试题要具备定的知识基础、能力基础、生活经验基础。思维方法是发掘物理现象与物理知识、物理过程与物理方法之间隐含的联系，找到物理知识、物理规律的应用原型，是学生能力得到锻炼与升华的过程。 一、考查测量仪器的读数和使用 关于实验器材的读数是物理实验的一个基本要素，也是考察实验基本技能的一种重要手段。新课程标准要求学生应熟练掌握刻度尺、秒表、温度计、托盘天平、量筒、弹簧测力计、电流表、电压表和电能表这九种测量工具的读数方法。其中，电学主要是电流表、电压表读数和滑动变阻器的接线，有时也将电能表与秒表组合探究家用电器的功率。 例题（2014·黄冈）在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡．如图甲中是未连接完整的实验电路。
初三物理电学实验专题训练
初三物理电学实验专题训练班级______姓名________ 1.当温度降低到—定值时，某些物质的电阻值会变为零，这种物质叫做超导体，如果能够研制出室温下的超导材料，那么下列家用电器可大大提高效率的是：( ) A．电风扇 B．微波炉 C．电饭锅 D．白炽灯 2.现有图9所示的实验器材，其中灯泡的额定电压为2.5伏，额定功率是0.8瓦．要求开关控制电路，电流表和电压表分别测灯泡的电阻和电压；用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡电流变大． (1)按上述要求，用笔画线代替导线将它们连成实验电路． (2)闭合开关，调节滑动变阻器使电压表的示数如图(a)所示，请在图(b)中标出这时电流表指针的位置． 3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。该现象能够说明电流产生的热量与下列哪个因素有关： A 电压 B．电流 C．电阻 D．通电时间 4.小明为了探究电流的热效应，找来了如下器材：12V的电源，开关，一段电炉丝，粗细、长短与电炉丝相同的铜导线，蜡和导线若干。他设计了一个简单的实验：把电炉丝和铜导线串联起来接到电源上，在电炉丝和铜导线上分别滴上 几滴熔化的蜡。如图3-3所示，等蜡凝固后，合上开关，过一 会儿，发现电炉丝上的蜡熔化了，而铜导线上蜡没有熔化。 (1)他的这个简单实验能不能用来探究电流的热效应? (2)他把电炉丝和铜导线串联在电路中的目的是什么? (3)电炉丝上的蜡能熔化，而铜导线上的蜡没熔化，则此你能 得出什么结论? 5.实验桌上备有电流表一只(量程为0.6A和3A)，电压表一只(量程为3V和15V)，电源—组(6V)，额定电压为3.8V灯炮一只，其灯丝电阻约20Ω，“10Ω1.5A"和"20Ω1A"的滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则： （1）为组成实验电路除以上器材，还需要 1只，导线至少根，实验中，电流表应使用______A的量程；电压表应使用_____V的量程。根据实验要求，他应选择规格为____________的滑动变阻器。若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是。 （2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路。
