快速卷帘门的调试方法

快速卷帘门是一种现代化工厂企业常用的快速门，颜色各异。随着产品技术的不断成熟，在设计、制作以及安装周期都已缩短，工作效率得以大幅度的提高。因此，对于快速门安装过后的调试与验收则显得尤为重要。

快速卷帘门的调试，分为以下4步：

一、上下限位调试检测：门体静止状态下，按下上升按键，门体向上运行，待经过缓冲、完全停止后，判断提升高度是否满足使用方要求。如不满足要求，再次进行调试;事后，按下降按键，待门体下落完全停止后，观察门体末端停留位置是否自然得体。

二、急停按钮性能检测：门体运行过程中，按下急停按钮，观察门体是否立即停止。若依旧正常运行，则需检查急停按钮是否失灵或损坏。

三、自动开启功能调试：利用车辆、人员移动来模拟实际状况，观察门体是否能够及时开启，以及是否全角度无死角信号覆盖。

四、红外防砸性能调试：在门体下落过程中，切断红外对射系统，看门体是否会及时反弹上升。在测试过程中，要注意自身安全，防止红外系统失灵造成误伤的情况。

卷帘门使用说明书

目录一、前言 (1) 二、安全使用注意事项 (2) 1、送电前 (2) 2、送电中 (4) 3、运转中 (4) 三、键盘面板操作 (5) 四、快速调试 (6) 1、使用机械限位开关 (6) 2、使用绝对值编码器 (6) 五、功能参数说明 (8) 1、基础设置参数 (8) 2、频率及运转曲线参数 (9) 3、绝对值编码器模式参数 (10) 4、扩展参数 (11) 5、通用型变频器模式参数 (12) 六、功能一览表 (13) 七、故障信息及排除 (15) 八、端子说明及接线图 (18) 1、主回路端子说明 (18) 2、控制端子说明 (18) 3、标准接线图 (19) 4、带风帘机接线图 (20) 一、前言欢迎使用多功能、高性能门机专用型变频调速器。

本门机专用型变频调速器是在原通用型基础上的升级机型，它保留了原通用型系列的主要功能及稳定性，同时根据门机的功能要求增加了工业门控制的核心控制程序，可选择机械限位开关或绝对值编码器。内置丹麦丹佛斯CPU，具有更小体积，更强功能的特点。在使用变频器前请详细阅读本使用说明书，以便正确安装使用机器，充分发挥其功能，并确保安全。请永久保存此说明书，以便日后保养、维护、检修时使用。变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。本说明书如有变动，恕不另行通知。危险错误使用时，可能造成人员伤亡。注意错误使用时，可能造成变频器或机械系统损坏。 ●实施配线，务必关闭电源。 ●切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。 ●运转时，请勿检查电路板上零部件及信号。 ●请勿自行拆装更改变频器内部连接线或线路,零部件。二、安全使用注意事项

快速卷帘门控制器使用说明书-推荐下载

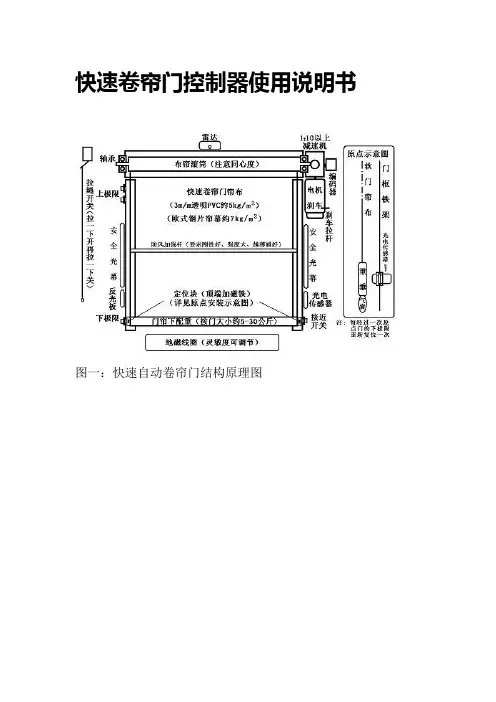

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图

图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求： 1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。 2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。 3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。 4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。二、本控制系统的电器结构及功能：

1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。 2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。 3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。 4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。三、控制系统的元件排列： 1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。 2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。 3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。 4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法： 1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。 2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。

卷帘门安装说明书

WFJ·SMA无机复合防火卷帘一、前言 WFJ·SMA无机复合防火卷帘的特点是采用了由多种无机复合耐火隔热材料作防火卷帘的帘面，以取代传统的钢质帘面。因而卷帘质量轻、厚度薄、耐火性能优良、隔热性好、占用的空间小、运行噪音低、无需水幕保护，具有金属卷帘无法比拟的耐火隔热和耐腐蚀性能，是各大宾馆、娱乐场所、商场、剧院、酒店、博物馆、展览中心、地下车库、厂房、仓库等工业与民用建筑物内作防火隔区，防火隔断用的理想防火设施。二、产品结构及工作原理 WFJ·SMA无机复合防火卷帘由传动机构、帘面、防火护罩及控制系统组图一：WFJ·SMA无机复合防火卷帘结构示意图防火电机（1）通过链传动系统（2）带动卷轴（3）使附着在轴上的帘面（10）沿导轨（9）槽内上下运动，达到防火卷帘启闭的要求。其控制系统由电控箱（5）、按钮（6）及手动上升拉环（7）、手动下降钢绳（8）进行电动、手动和自动控制。当火情发生时，可以由消防控制中心（或直接由温、烟感信号）给出指令，自动接通防火电机电源，也可以有人工现场直接按动按钮开关，接通电源，使电机启动。这一过程还可以在停电情况下由手动上升拉环和下降钢绳来实现帘面的开启和关闭。用户特殊要求时，可增设低温熔断自动下降装置。当火情发生，现

场温度达到一定极限时，则该装置能无须经任何指令和操作，帘面即自行下降、关闭，实现隔断火源，防止火势蔓延。三、主要技术参数 1、环境条件温度：–10℃～40℃湿度≤85% 无腐蚀性气体 2、电源要求交流380V 50HZ 三相五线制容量1KW 3、耐火性能耐火极限≥3小时背火面热辐射强度<1.05w/cm2 4、帘面每平方米的质量<5kg 5、安装形式墙中或墙侧安装 6、防火电机的选择（由门洞个体设计确定，其参数详见复合型钢质防火卷帘）主要规格：300kgf、500 kgf、600 kgf、800 kgf、1000 kgf、1300 kgf、1500 kgf等 7、控制系统功能(详见电控箱使用说明书) 1）过流、过载、缺相、错相有自动控制和保护功能。 2）消防联动功能。 3）二次（延时）下降功能。（过道门适用） 4）现场直接电动启闭功能。 5）手动下降、上升功能。 6）独立识别烟、温感信号且能相应动作。 7）配低温熔断下降装置，可在无人操作和无电的情况下，火情发生时自动关闭功能。四、安装 1、首先安装支座板，支座板上配有防火电机的通常安装在门洞的右侧。（若需左侧安装时，必须先将防火电机手动环形拉链上方的棘爪调转180°）并保证二端支座板的卷轴轴承在同一水平位置，且应保证两支座板平行，使二端轴承中

防火卷帘门的安装要求和使用说明

( 1）封闭疏散楼梯，通向走道；封闭电梯间，通向前室及前室通向走道的门。（2）电缆井、管道井、排烟道、垃圾道等竖向管道井的检查门。（3）划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上的门。当建筑物设置防火墙或防火门有困难时，要用防火卷帘门代替，同时须用水幕保护。（4）规范（如GB50045－95《高层民用建筑设计防火规范》）或设计特别要求防火、防烟的隔墙分户门。例如：附设在高层民用建筑内的固定灭火装置的设备室（钢瓶室、泡沫站等），通风、空气调节机房等的隔墙门应采用甲级防火门；经常有人停留或可燃物较多的地下室房间隔墙上的门，应采用甲级防火门；因受条件限制，必须在高层建筑内布置燃油、燃气的锅炉，可燃油油浸电力变压器，充有可燃油的高压电容器和开关等，专用房间隔墙上的门，都应采用甲级防火门。还有设计有特殊要求的须防火的分户门，如消防监控指挥中心、档案资料室、贵重物品仓库等的分户门，通常选用甲级或乙级防火门。高层高级住宅楼的分户门，常采用防火防盗门。主要用于大型超市（大卖场）、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防要求的公共场所。当火警发生时，防火卷帘门在消防中央控制系统的控制下，按预先设定的程序自动放下（下行），从而达到阻止火焰向其他范围蔓延的作用，为实施消防灭火争取宝贵的时间。在通常情况下，大型建筑根据国家消防法的规定配置了消防中央控制系统。当火灾发生时，安装在房顶的烟感传感器（简称烟感）首先接到烟雾信号，同时向中央控制系统报警，消防中央控制系统通过识别后接通火警所在区域的防火卷帘门电源，使火灾区域的防火卷帘按一定的速度下行。当卷帘下行到离地面约1.5米位置时，停止下行，以利于人员的疏散和撤离。防火卷帘门在中间停留一定时间后，再继续下行，直至关闭。防火卷帘门的下行速度和中间停留时间可在安装时进行调整。在某些场合，建筑内不配备消防中央控制系统，防火卷帘门仅借助于防火卷帘门的消防控制电器箱实现防火卷帘门的防火规定运行程序。在这种情况下，当火警发生时，烟雾传感器接收的火警信号直接传至防火卷帘门的消防控制电器箱。在停电的情况下，只能通过拉动铁链将防火卷帘门放下。防火卷帘门配备的手动，只能单向放下，不能提升。防火卷帘门的制作要求较高，即要求整个系统能经受一定时间的1100°左右高温考验，防火卷帘门的耐火时间是防火卷帘门的主要指标。GB14102-93钢质防火卷帘门通用技术条件中对耐火时间规定了四个防火等级。防火卷帘门在使用过程中注意的操作细节钢质防火卷帘是公共场所防火分区和防火隔断的重要消防设施。它是机械与电器综合性能的消防产品，因此对安装好的防火卷帘应始终处于正常状态。钢质防火卷帘在使用过程中，专用设备应有专人使用和保管，并具有一定电工及机械基础知识。在操作使用过程中，操作人员不得擅自离开操作地点，应密切注意启闭情况和执行情况，在启闭时卷帘下面不准有人站立、走动。以防止行程开关失灵，卷帘卡死，电机受阻和发生其它事故。防

卷帘门使用说明书

精心整理目录一、............................................................ 前言1 二、................................................ 安全使用注意事项 2 1、送电前 (2) 2、送电中 (4) 3、运转中 (4) 三、.................................................... 键盘面板操作5 四、........................................................ 快速调试6 (6) (6) (8) (8) (9) (10) (11) (12) (13) (15) (18) (18) (18) (19) (20) 一、刖欢迎使用多功能、高性能门机专用型变频调速器本门机专用型变频调速器是在原通用型基础上的升级机型它保留了原通用型系列的主要功可选择机械限位开关及稳定性，同时根据门机的功能要求增加了工业门控制的核心控制程序绝对值编码器。内置丹麦丹佛CP具有更小体积，更强功能的特点在使用变频器前请详细阅读本使用说明书以便正确安装使用机器充分发挥其功能，并确安全。请永久保存此说明书，以便日后保养、维护、检修时使用变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。本说明书如有变动，恕不另行通知。危险错误使用时，可能造成人员伤亡。注意错误使用时，可能造成变频器或机械系统损坏。 ?实施配线，务必关闭电源。

卷帘门使用说明书

精心整理目录一、前言 (1) 二、安全使用注意事项 (2) 1、送电前 (2) 2、送电中 (4) 3、运转中 (4) 三、键盘面板操作 (5) …6 …6 …6 …8 …8 …9 (10) (11) (12) (13) (15) (18) (18) (18) (19) (20) 并确保本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。本说明书如有变动，恕不另行通知。危险错误使用时，可能造成人员伤亡。注意错误使用时，可能造成变频器或机械系统损坏。 ●实施配线，务必关闭电源。 ●切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。 ●运转时，请勿检查电路板上零部件及信号。

●请勿自行拆装更改变频器内部连接线或线路,零部件。二、安全使用注意事项

1、变频器控制模式改为绝对值编码器模式（C155=2），把编码器连接好。（如未连接，变频器会出现A.CL报警提示）。 2、确定编码器安装在左侧或右侧。出厂值为左侧C156=0（如安装在右侧把C156=1）。

3、变频器设为学习模式。进行下限及上限位的学习计算，设定C168=1； 4、下限设定：点动下降，调整门到下限位置。按下急停按钮，按住下降按钮5秒。变频器出现AT0提示，下限设定完毕。 5、上限设定：点动上升，调整门到上限位置。按下急停按钮，按住上升按钮5秒。变频器出现AT0提示，上限设定完毕。（如需要半开/全开功能，设置C158=1。在半开状态设置半开上限，在全开状态设置全开上限，操作方法相同）。 6、限位设定完毕，改动C168=0，立时可自动运行。，如果 0:通用型标准模式1:行程开关模式2:绝对值编码器模式注：C155=1时，如果C168也为1，键盘就会显示A.PR错误； C156：编码器安装位置:0,1出厂值0 0:左侧1:右侧 C157:变频器扩展参数模式0—1出厂值1 说明：如果C157的值为1，那么C150以前的参数不能监看也不能修改； C158：VI输入状态的定义：0-1出厂值0 说明：在行程模式下，VI端口只用来表示手动/自动模式，与C158参数的设置值无关；在编码器模式下，C158用来选择手动/自动，全开/半开： 0：手动/自动选择：选择半开模式，接通后按C150设定的时间延时下降，断开取消延时； 1：半开/全开：选择半开/全开模式，接通后全开，断开为半开。此时C150设定的时间不等于9999时，延时下降；否则取消延时下降；

卷帘门机变频器说明书

目录 1变频器型号及尺寸说明............................................... 错误!未定义书签。 1.1 变频器型号说明及标准规格 .............................. 错误!未定义书签。 1.1.1 变频器型号说明............................................... 错误!未定义书签。 1.1.2 变频器标准规格............................................... 错误!未定义书签。 1.2 变频器尺寸及部件说明........................................ 错误!未定义书签。2变频器的接线 .............................................................. 错误!未定义书签。 2.1 基本运行配线连接................................................ 错误!未定义书签。 2.2 主回路端子的连接................................................ 错误!未定义书签。 2.3 控制板端子的连接................................................ 错误!未定义书签。 2.3.1 输入控制端子................................................... 错误!未定义书签。 2.3.2 输出端子 .......................................................... 错误!未定义书签。3变频器的面板操作及参数说明 ................................... 错误!未定义书签。 3.1 操作面板说明 ....................................................... 错误!未定义书签。 3.2 参数说明 ............................................................... 错误!未定义书签。 3.3 调试说明 ............................................................... 错误!未定义书签。 3.3.1 行程开关模式................................................... 错误!未定义书签。 3.3.2 编码器模式 ...................................................... 错误!未定义书签。4故障代码及说明 .......................................................... 错误!未定义书签。

卷帘门安装使用说明书

卷帘门安装使用说明书抗风卷帘门的传动方式为电动与手动组合传动。在正常情况下用电动启闭，当遇到临时停电或其他意外时，则可用手动开闭。一、卷帘门安装 1、卷帘门安装施工准备 (1)洞口准备： a、检查洞口尺寸与卷帘门尺寸是否相符，卷帘门预留洞口的尺寸，特别是中装卷帘门的洞口尺寸要求严格。 b、拆除影响安装导轨、支架板的构件。 (2)辅助材料准备：螺栓、铆钉等。 (3)机具准备：电钻、钻头、铆钉枪、手锤、螺丝刀、活动扳手、水平尺、铁角尺、钢卷尺、麻绳(￠25 L=35m两根，L=15m两根)、吊线坠、粉线包、电工用具及活动脚手架等。 (4)作业条件 a、按其型号查阅该产品产品安装使用说明书、安装步序图并熟悉电气原理图。 b、检查卷帘门及其零附件的质量和表面处理，均应达到了合格水平。 c、对卷帘门和零部件的各部位基本尺寸进行测量，与图纸要求一致。 2、卷帘门的安装形式 (1)洞中安装：卷帘门安装在门洞中间，简称中装，帘片可向内侧卷起。（见图1）

(2)洞侧安装：卷帘门安装在门洞内侧，简称侧装，帘片向内侧卷起。（见图2） (3)导轨的安装形式外露式。 3、侧装卷帘门（02-70-RD1、02-70-RD2）安装流程（1）测量、弹线：按照设计规定位置，复核洞口尺寸，定出地坪标高线和吊顶标高线；弹出导轨的安装位置线；弹出传动支架垂直线和卷筒体的中心线。同时拆除影响安装的角钢、槽钢等。参照卷帘门安装步序图第一步。（2）安装导槽角钢1：参照卷帘门安装步序图第二步。调整好垂直度。（3）安装左右支架板、电机板，电机及链条，参照卷帘门安装步序图第三步，安装链条和驱动部分，必须用紧固件镶紧，不得有松动现象。（4）安装卷筒：参照卷帘门安装步序图第四步安装好卷轴，并调整好水平，紧固螺丝，需确保卷轴与支架板垂直。（5）安装电控系统：首先应熟悉并掌握电气原理图，然后根据《产品说明书》安装。（6）空载试车：在安装好传动系统和电气控制系统后，尚未装上帘板之前，应接线进行空载试车。卷筒必须转动灵活。（7）安装帘板：先剪开帘片包装带（图3），撕开保护膜，帘片的正反面位子放好（参照卷帘门安装步序图），用两根35m长的绳子将整卷帘片的两头用绳子打活结栓住（图4），绳子挠住转轴（图 5），绳子的另一端各用两个人拉住、拉紧（图6），绳子不能松，然后转动电机将整卷帘片拉上去（图7）（注在转动电机前应先松开电机限位调节螺栓），再用两根15m长的绳子打活结分别拴住整卷帘片和转轴的两端（如图8），放松和解开两根35m长的

防火卷帘使用说明书

北京永固炜业工贸有限公司一、产品介绍 1、概述防火卷帘门广泛应用于商场、仓库、厂房、地下车库、饭店、大厦等工程的大空间防火隔断，能阻止火势蔓延，确保生命财产安全，是现代建筑中必不可少的配套产品，防火卷帘门根据耐火等级及材料可分为特级防火卷帘、无机纤维复合防火卷帘、钢质防火卷帘三大类型，我公司生产的防火卷帘系列产品通过国家防火建筑材料监督检验中心按照国标《GB14102-2005》检验，其耐火极限均满足国标要求，达到了同类产品的领先水平。特级防火卷帘门是指用无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以防火卷门机和电脑控制箱所组成的能符合耐火完整性，隔热性和防烟性能要求的卷帘。我公司生产的特级防火卷帘，采用新型的无机防火布、抗热辐射布及装饰布组成的复合结构帘面，中间夹层为优质新型耐火材料，精心加工而成，安装完成结构为双轨双帘，可替代防火墙，无需水幕保护，大火不变型，保持高温强力等功能，其防火隔热性能达到国标要求。 2、样图、结构示意图、名称样图 %

结构示意图

名称符号特级防火卷帘TFJ 防火卷帘门规格尺寸我公司生产安装的防火卷帘可根据现场实际情况设计或用户需求制作。二、产品主要参数 1、防火型电机】电压：380V 功率：180-750W 电机启闭运行速度：min

自重下降速度：≤min 工作条件：环境温度-40-50℃；环境湿度≤90%（25℃）；无腐蚀性气体及尘埃；无剧烈振动和冲击的场所；短时工作制：连续运转不得超过单相10分钟、三相20分钟。机械寿命：≥2000次 2、控制箱电压：AC380V（+10%，－15%）50HZ 电机容量：≤3KW 3、耐火极限 % 特级防火卷帘≥3h 三、安装方式（根据导轨安装而定）根据建筑结构分为墙侧、墙中、半侧半中三种安装方式，特殊结构可按现场设计特殊安装方式。墙侧安装墙中安装半侧半中四、安装调试工序端板总成—卷轴—帘片—导轨—门楣—电控部分—调试—与消防控制中心联动。五、使用方法与注意事项： 1、使用的基本条件：防火卷帘门为消防专用设施，不得改作他用。防火卷帘安装完毕，并确定行程调整及其它部位无误后，方可投

卷帘门使用及维护说明书

卷帘门使用及维护说明书感谢您选择使用上海高藤门业发展有限公司产品！在启用产品前请您仔细阅读本使用说明书，正确的使用和维护可以让产品保持良好状态，发挥最佳效用。一、产品介绍 1、概述卷帘门广泛应用于商场、仓库、厂房、地下车库、饭店、大厦等工程的大空间隔断，能防盗及防火要求，确保生命财产安全，是现代建筑中必不可少的配套产品，卷帘门根据材质不同可分为铝合金卷帘、钢质卷帘、不锈钢卷帘三大类型，不锈钢卷帘门是指用不锈钢材料做帘板，导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的卷帘，我公司生产的不锈钢卷帘门是选用优质不锈钢带，采用最先进的单层帘片挤压成型。具有外型平整、美观、结构紧凑，启闭灵活，使用安全可靠等特点。 2.1钢质卷帘门GJM

2.2卷帘门规格尺寸我公司生产安装的卷帘可根据现场实际情况设计或用户需求制作。二、产品主要参数 1、卷帘门电机 1.1电压：220V 1.2功率：180-750W 1.3电机启闭运行速度：2-7.5m/min 1.4工作条件：环境温度-40-50℃；环境湿度≤90%（25℃）；无腐蚀性气体及尘埃；无剧烈振动和冲击的场所；短时工作制：连续运转不得超过单相10分钟。 1.6机械寿命：≥2000次 2、控制箱 2.1电压：AC220V（+10%，－15%）60HZ 2.2电机容量：≤3KW 三、安装方式（根据导轨安装而定）根据建筑结构分为墙侧、墙中、半侧半中三种安装方式，特殊结构可按现场设计特殊安装方式。

四、安装调试工序端板总成—卷轴—帘片—导轨—门楣—电控部分—调试五、使用方法与注意事项： 1、使用的基本条件：卷帘安装完毕，并确定行程调整及其它部位无误后，方可投入使用。 2、启闭前应检查是否有阻碍卷帘运行的障碍物，方可启动。如在运行过程中有异常声响应立刻停止运行。 3、按钮开关的操作：卷帘需下降时按“下行”键，需上行时按“上行”键，需停止时按“停止”键。 4、人力启闭操作：一般在无电情况下使用，需卷帘下降时，需拉下电机尾部的手拉链条驱动卷帘上升或下降。 5、注意事项：人力启闭和电动不能同时使用，卷帘门启闭时，严禁门体下方站人或有其它障碍物。六、维护、保养： 1、初次使用时应先按照安装要求检查各部是否完善，再用手动按钮控制卷帘升降一下，并检查接线相序是否正确，如有异常现象时，应立即停机检查，无误后，即可投入正常使用。 2、现场手动调试或使用过程中，操作人员应严肃认真不得随意离开现场。 3、在使用运行后，由于某原因造成重新供电时，切记检查新给的三相电相序，务必与原来电源相序相同，以免造成帘板反卷，损

卷帘门安装说明书(完整资料).doc

【最新整理，下载后即可编辑】 WFJ·SMA无机复合防火卷帘一、前言 WFJ·SMA无机复合防火卷帘的特点是采用了由多种无机复合耐火隔热材料作防火卷帘的帘面，以取代传统的钢质帘面。因而卷帘质量轻、厚度薄、耐火性能优良、隔热性好、占用的空间小、运行噪音低、无需水幕保护，具有金属卷帘无法比拟的耐火隔热和耐腐蚀性能，是各大宾馆、娱乐场所、商场、剧院、酒店、博物馆、展览中心、地下车库、厂房、仓库等工业与民用建筑物内作防火隔区，防火隔断用的理想防火设施。二、产品结构及工作原理 WFJ·SMA无机复合防火卷帘由传动机构、帘面、防火护罩图一：WFJ·SMA无机复合防火卷帘结构示意图

防火电机（1）通过链传动系统（2）带动卷轴（3）使附着在轴上的帘面（10）沿导轨（9）槽内上下运动，达到防火卷帘启闭的要求。其控制系统由电控箱（5）、按钮（6）及手动上升拉环（7）、手动下降钢绳（8）进行电动、手动和自动控制。当火情发生时，可以由消防控制中心（或直接由温、烟感信号）给出指令，自动接通防火电机电源，也可以有人工现场直接按动按钮开关，接通电源，使电机启动。这一过程还可以在停电情况下由手动上升拉环和下降钢绳来实现帘面的开启和关闭。用户特殊要求时，可增设低温熔断自动下降装置。当火情发生，现场温度达到一定极限时，则该装置能无须经任何指令和操作，帘面即自行下降、关闭，实现隔断火源，防止火势蔓延。三、主要技术参数 1、环境条件温度：–10℃～40℃湿度≤85% 无腐蚀性气体2、电源要求交流380V 50HZ 三相五线制容量1KW 3、耐火性能耐火极限≥3小时背火面热辐射强度<1.05w/cm2 4、帘面每平方米的质量<5kg 5、安装形式

防火卷帘使用说明书

防火卷帘使用说明书恒升消防工程

感您选择使用恒升消防工程产品！在启用产品前请您仔细阅读本使用说明书，正确的使用和维护可以让产品保持良好状态，发挥最佳效用。一、产品介绍 1、概述防火卷帘门广泛应用于商场、仓库、厂房、地下车库、饭店、大厦等工程的大空间防火隔断，能阻止火势蔓延，确保生命财产安全，是现代建筑中必不可少的配套产品，防火卷帘门根据耐火等级及材料可分为特级防火卷帘、无机纤维复合防火卷帘、钢质防火卷帘三大类型，我公司生产的防火卷帘系列产品通过国家防火建筑材料监督检验中心按照国标《GB14102-2005》检验，其耐火极限均满足国标要求，达到了同类产品的领先水平。特级防火卷帘门是指用无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以防火卷门机和电脑控制箱所组成的能符合耐火完整性，隔热性和防烟性能要求的卷帘。我公司生产的特级防火卷帘，采用新型的无机防火布、抗热辐射布及装饰布组成的复合结构帘面，中间夹层为优质新型耐火材料，精心加工而成，安装完成结构为双轨双帘，可替代防火墙，无需水幕保护，大火不变型，保持高温强力等功能，其防火隔热性能达到国标要求。

无机纤维复合防火卷帘门是指用无机纤维材料做帘面，用钢质材料做夹板、导轨、座板、门楣、箱体等，并配以防火卷门机和电脑控制箱所组成的能符合耐火完整性要求的卷帘，其制作工艺及材料与特级防火卷帘相似，同样能保持高温强力，大火不变形等功能，安装完成结构为单轨单帘，可替代钢质防火卷帘门，它具有外型平整美观、重量轻，启闭灵活，安装空间小、使用安全、可靠等特点，更适合于大跨度门洞使用。钢质防火卷帘门是指用钢质材料做帘板，导轨、座板、门楣、箱体等，并配以防火卷门机和控制箱所组成的能符合耐火完整性要求的卷帘，我公司生产的钢质防火卷帘门是选用优质带钢，采用最先进的双层帘片挤压成复合结构，中间填充优质耐火材料，采用流水线生产技术加工而成。具有外型平整、美观、结构紧凑，启闭灵活，使用安全可靠等特点。我公司生产安装的特级、无机纤维复合、钢质防火卷帘，采用双面按钮开关控制，无论防火区域任意一面失火，均可在其背火面控制，并可通过消防控制中心烟感、温感探头自动控制。 2、结构示意图、名称、代号 2.1结构示意图

防火卷帘门的安装要求和使用说明

防火卷帘门的安装要求和使用说明 ( 1）封闭疏散楼梯，通向走道；封闭电梯间，通向前室及前室通向走道的门。（2）电缆井、管道井、排烟道、垃圾道等竖向管道井的检查门。（3）划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上的门。当建筑物设置防火墙或防火门有困难时，要用防火卷帘门代替，同时须用水幕保护。（4）规范（如GB50045－95《高层民用建筑设计防火规范》）或设计特别要求防火、防烟的隔墙分户门。例如：附设在高层民用建筑内的固定灭火装置的设备室（钢瓶室、泡沫站等），通风、空气调节机房等的隔墙门应采用甲级防火门；经常有人停留或可燃物较多的地下室房间隔墙上的门，应采用甲级防火门；因受条件限制，必须在高层建筑内布置燃油、燃气的锅炉，可燃油油浸电力变压器，充有可燃油的高压电容器和开关等，专用房间隔墙上的门，都应采用甲级防火门。还有设计有特殊要求的须防火的分户门，如消防监控指挥中心、档案资料室、贵重物品仓库等的分户门，通常选用甲级或乙级防火门。高层高级住宅楼的分户门，常采用防火防盗门。主要用于大型超市（大卖场）、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防要求的公共场所。当火警发生时，防火卷帘门在消防中央控制系统的控制下，按预先设定的程序自动放下（下行），从而达到阻止火焰向其他范围蔓延的作用，为实施消防灭火争取宝贵的时间。在通常情况下，大型建筑根据国家消防法的规定配置了消防中央控制系统。当火灾发生时，安装在房顶的烟感传感器（简称烟感）首先接到烟雾信号，同时向中央控制系统报警，消防中央控制系统通过识别后接通火警所在区域的防火卷帘门电源，使火灾区域的防火卷帘按一定的速度下行。当卷帘下行到离地面约1.5米位置时，停止下行，以利于人员的疏散和撤离。防火卷帘门在中间停留一定时间后，再继续下行，直至关闭。防火卷帘门的下行速度和中间停留时间可在安装时进行调整。在某些场合，建筑内不配备消防中央控制系统，防火卷帘门仅借助于防火卷帘门的消防控制电器箱实现防火卷帘门的防火规定运行程序。在这种情况下，当火警发生时，烟雾传感器接收的火警信号直接传至防火卷帘门的消防控制电器箱。在停电的情况下，只能通过拉动铁链将防火卷帘门放下。防火卷帘门配备的手动，只能单向放下，不能提升。防火卷帘门的制作要求较高，即要求整个系统能经受一定时间的1100°左右高温考验，防火卷帘门的耐火时间是防火卷帘门的主要指标。GB14102-93钢质防火卷帘门通用技术条件中对耐火时间规定了四个防火等级。防火卷帘门在使用过程中注意的操作细节钢质防火卷帘是公共场所防火分区和防火隔断的重要消防设施。它是机械与电器综合性能的消防产品，因此对安装好的防火卷帘应始终处于正常状态。钢质防火卷帘在使用过程中，专用设备应有专人使用和保管，并具有一定电工及机械基础知识。在操作使用过程中，操作人员不得擅自离开操作地点，应密切注意启闭情况和执行情况，在启闭时卷帘下面不准有人站立、走动。以防止行程开关失灵，卷帘卡死，电机受阻和发生其它事故。防

卷帘门安装说明书

For personal use only in study and research; not for commercial use WFJ·SMA无机复合防火卷帘一、前言 WFJ·SMA无机复合防火卷帘的特点是采用了由多种无机复合耐火隔热材料作防火卷帘的帘面，以取代传统的钢质帘面。因而卷帘质量轻、厚度薄、耐火性能优良、隔热性好、占用的空间小、运行噪音低、无需水幕保护，具有金属卷帘无法比拟的耐火隔热和耐腐蚀性能，是各大宾馆、娱乐场所、商场、剧院、酒店、博物馆、展览中心、地下车库、厂房、仓库等工业与民用建筑物内作防火隔区，防火隔断用的理想防火设施。二、产品结构及工作原理 WFJ·SMA无机复合防火卷帘由传动机构、帘面、防火护罩及控制系统组场温度达到一定极限时，则该装置能无须经任何指令和操作，帘面即自行下降、关闭，实现隔断火源，防止火势蔓延。三、主要技术参数 1、环境条件温度：–10℃～40℃湿度≤85% 无腐蚀性气体

2、电源要求交流380V 50HZ 三相五线制容量1KW 3、耐火性能耐火极限≥3小时背火面热辐射强度<1.05w/cm2 4、帘面每平方米的质量<5kg 5、安装形式墙中或墙侧安装 6、防火电机的选择（由门洞个体设计确定，其参数详见复合型钢质防火卷帘）主要规格：300kgf、500 kgf、600 kgf、800 kgf、1000 kgf、1300 kgf、1500 kgf等 7、控制系统功能(详见电控箱使用说明书) 1）过流、过载、缺相、错相有自动控制和保护功能。 2）消防联动功能。 3）二次（延时）下降功能。（过道门适用） 4）现场直接电动启闭功能。 5）手动下降、上升功能。 6）独立识别烟、温感信号且能相应动作。 7）配低温熔断下降装置，可在无人操作和无电的情况下，火情发生时自动关闭功能。四、安装 1、首先安装支座板，支座板上配有防火电机的通常安装在门洞的右侧。（若需左侧安装时，必须先将防火电机手动环形拉链上方的棘爪调转180°）并保证二端支座板的卷轴轴承在同一水平位置，且应保证两支座板平行，使二端轴承中心线与二支座板垂直且在一个水平位置。支座板与墙体连结应紧实、牢固，可采用与墙体钢板焊接或插入膨胀螺栓的办法。 2、帘面与转轴装配好，（注意帘面上的挂钩与转轴连结应在同一母线上），再一同安装在二支座板上。注意转轴应尽量靠近电机端后才能将另一端插入轴承到位并焊牢。

卷帘门使用说明书

FJK-F(S)-F(D)-LX08 一、概述二、主要技术参数 ± 1% 1、工作电源：主电源 AC 380V ±10-15% 50H Z 2、允许外接电机功率＜1KW 3、门卫反馈触点容量 DC24V/500mA 4工作环境：温度 -10℃ +55℃ ~ 相对湿度≤95% 大气压力 85 106Kpa ~ 三、主要功能 1、具有两种自动控制方式 ①烟、温感两部降：（SW1位于ON位）：烟感动作后（或半降信号），卷帘下降至中停位置，等温感动作后（或全降信号），再下降至下限位置。 ②烟感延时两部降：（SE1位于OFF位）：烟感动作后（或半降信号），卷帘下降至中停位置，延时后，下降至下限位置。具有两种手动控制方式 ①点动方式：（SW3位于ON位）此时要使卷帘连续上升或下降需按住相应的手动按钮不放。 ②连动方式：（SW3位于OFF位）此时要使卷帘上升或下降只需按一下相应的手动按钮即可。 2、门位反馈功能可以向消防中心反馈卷帘上位、中位、下位三种状态。 3、手动优先逃生功能在火警状态下，按手动按钮盒上任一键，卷帘会自动返升方便人员逃生。 4、三相电错相自动纠错/缺相自动保护功能当三相电错相时，控制器能自动识别并调整相序，使电机的转动方向不变。当三相电缺相或未接零线时，控制器能自动保护电机，同时控制器的正常灯闪亮、蜂鸣器发出断续声。四、控制器连接示意图按照控制器连接示意图，将以下几部分线路正确连至控制器内相应的接线端子上。 1、三相交流电源 2、三相电机及上/下限位开关 3、门卫状态反馈 4、烟、温感探测器（或半降、全降联动信号） 5、手动控制按钮盒注意事项 1、三相电源输入的火线、零线不要接反。 2、电机电源的火线、零线不要接反。 3、本控制器连接的消防联动信号一般为无源常开信号，如需接有源联动信号，则有源信号的“+”端连接控制器的“7”（半降）或“9”（全降）号端子，“-”端连接控制器“10” 号，注意“+”“-”端不要接反。 4、电机的上、下限开关不要接反。 5、手动控制器按钮是采用按钮开关的常开触点，不要误解至常闭触点。

卷帘门安装说明书

WFJ?SMA无机复合防火卷帘、前言 WFJ - SMA无机复合防火卷帘的特点是采用了由多种无机复合耐火隔热材料作防火卷帘的帘面，以取代传统的钢质帘面。因而卷帘质量轻、厚度薄、耐火性能优良、隔热性好、占用的空间小、运行噪音低、无需水幕保护，具有金属卷帘无法比拟的耐火隔热和耐腐蚀性能，是各大宾馆、娱乐场所、商场、剧院、酒店、博物馆、展览中心、地下车库、厂房、仓库等工业与民用建筑物内作防火隔区，防火隔断用的理想防火设施。二、产品结构及工作原理 WFJ - SMA无机复合防火卷帘由传动机构、帘面、防火护罩及控制系统组成。具体结构如图一所示＜毎中安芸）（老側妥装）图一：WFJ - SMA无机复合防火卷帘结构示意图防火电机（1）通过链传动系统（2）带动卷轴（3）使附着在轴上的帘面（10）沿导轨（9）槽内上下运动，达到防火卷帘启闭的要求。其控制系统由电控箱（5）、按钮（6）及手动上升拉环（7）、手动下降钢绳（8）进行电动、手动和自动控制。当火情发生时，可以由消防控制中心（或直接由温、烟感信号）给出指令，自动接通防火电机电源，也可以有人工现场直接按动按钮开关，接通电源，使电机启动。这一过程还可以在停电情况下由手动上升拉环和下降钢绳来实现帘面的开启和关闭。用户特殊要求时，可增设低温熔断自动下降装置。当火情发生，现场温度达到一定极限时，则该装置能无须经任何指令和操作，帘面即自行下降、关闭，实

现隔断火源，防止火势蔓延。三、主要技术参数 1、环境条件温度：-10C?40C 湿度w 85% 无腐蚀性气体 2、电源要求交流380V 50HZ 三相五线制容量1KW 3、耐火性能耐火极限》3小时背火面热辐射强度<1.05w/cm2 4、帘面每平方米的质量<5kg 5、安装形式墙中或墙侧安装 6、防火电机的选择（由门洞个体设计确定，其参数详见复合型钢质防火卷帘）主要规格：300kgf、500 kgf、600 kgf、800 kgf、1000 kgf、1300 kgf、1500 kgf 等 7、控制系统功能（详见电控箱使用说明书） 1 ）过流、过载、缺相、错相有自动控制和保护功能。 2）消防联动功能。 3）二次（延时）下降功能。（过道门适用） 4）现场直接电动启闭功能。 5）手动下降、上升功能。 6）独立识别烟、温感信号且能相应动作。 7）配低温熔断下降装置，可在无人操作和无电的情况下，火情发生时自动关闭功能。四、安装 1 、首先安装支座板，支座板上配有防火电机的通常安装在门洞的右侧。（若需左侧安装时，必须先将防火电机手动环形拉链上方的棘爪调转180°）并保证二端支座板的卷轴轴承在同一水平位置，且应保证两支座板平行，使二端轴承中心线与二支座板垂直且在一个水平位置。支座板与墙体连结应紧实、牢固，可采用与墙体钢板焊接或插入膨胀螺栓的办法。

卷帘门安装说明书

的要求。其控制系统由电控箱（5）、按钮（6）及手动上升拉环（7）、手动下降钢绳（8）进行电动、手动和自动控制。当火情发生时，能够由消防控制中心（或直接由温、烟感信号）给出指令，自动接通防火电机电源，也能够有人工现场直接按动按钮开关，接通电源，使电机启动。这一过程还能够在停电情况下由手动上升拉环和下降钢绳来实现帘面的开启和关闭。用户特殊要求时，可增设低温熔断自动下降装置。当火情发生，现场温度达到一定极限时，则该装置能无须经任何指令和操作，帘面即自行下降、关闭，实现隔断火源，防止火势蔓延。三、主要技术参数 1、环境条件温度：–10℃～40℃湿度≤85% 无腐蚀性气体 2、电源要求交流380V 50HZ 三相五线制容量1KW 3、耐火性能耐火极限≥3小时背火面热辐射强度<1.05w/cm2 4、帘面每平方米的质量<5kg 5、安装形式墙中或墙侧安装 6、防火电机的选择（由门洞个体设计确定，其参数详见复合型钢质防火卷帘）
