鲁班奖暖通施工工艺做法及现场图片样册

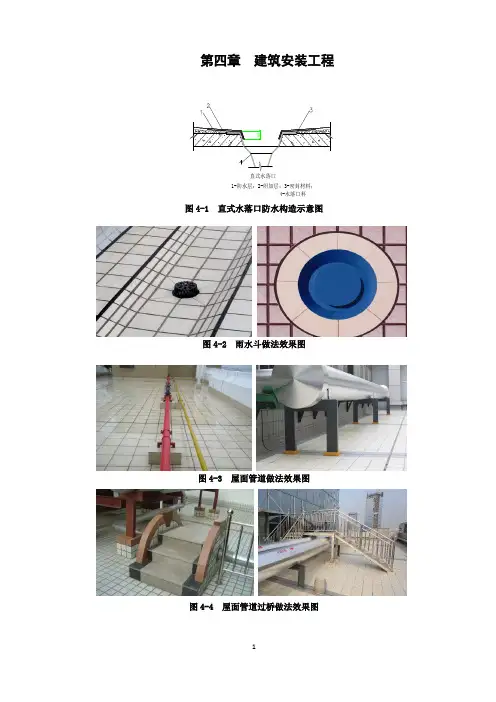

第四章建筑安装工程
1-防水层；2-附加层；3-密封材料；
4-水落口杯
直式水落口
图4-1 直式水落口防水构造示意图图4-2 雨水斗做法效果图
图4-3 屋面管道做法效果图
图4-4 屋面管道过桥做法效果图
图4-5 塑料透气管做法效果图
图4-6 金属透气管做法效果图
图4-7 雨水管石材水簸箕排放效果图
图4-8 太阳能真空管和太阳能光伏板安装效果图
图4-9 屋面冷却塔安装效果图
密封胶
钢套管
装饰圈
穿楼板管道
装饰面层
楼板
防水防火密封
密封胶
钢套管
装饰圈
穿楼板管道
装饰面层
楼板
防水翼板
防火防水密封
图4-10 穿楼板套管安装示意图
墙体
粉刷层
石棉绳
装饰圈
穿墙管道
套管
油麻
图4-11 穿墙套管安装示意图
图4-12 穿墙套管安装装饰效果图
图4-13 管道穿楼板根部装饰处理效果图
图4-14 管道穿墙套管根部装饰处理效果图
图4-15 管道法兰连接效果图图4-16 管道焊接效果图。
水泥
麻绳
图4-17管道承插连接示意图图4-18管道卡套式连接效果图
图4-19 管道沟槽连接效果图
图4-20 薄壁不锈钢管卡压、环压连接效果图
图4-21阻火圈安装效果图
图4-22采暖管道安装效果图
图4-23 卫生器具排布示意图
排水管口
地砖
挂式小便器排布示意图
图4-24 台盆及挂式小便器排布示意图
图4-25 卫生器具布置效果图
图4-26 台盆布置安装效果图
图4-27 地漏安装效果图
Ⅱ
Ⅱ
图4-28 消火栓箱暗装示意图图4-29消火栓箱明装安装示意图图4-30 消火栓箱暗装效果图图4-31 消火栓箱明装效果图
图4-32 湿式报警阀组安装效果图
图4-33 喷淋头及防晃支架安装效果图
图4-34 管道井综合布置做法示意图
图4-35 管道井做法效果图
图4-36 立管支架安装效果图
图4-37 成排管支架安装效果图
图4-38 管道防腐效果图
图4-39管道保温安装效果图
图4-40 管线综合布置示意图
图4-41 管线综合布置效果图
图4-42 给水水箱安装效果图
图4-43 水泵安装效果图
图4-44 潜污泵安装效果图
图4-45 消防水泵安装效果图
图4-46水泵接合器安装效果图
图4-47冷却塔安装效果图图4-48 冷却塔配管安装效果图
图4-49风冷式制冷机组成排安装效果图图4-50 风冷式制冷机组配管效果图
图4-51 成排安装采用共用基础效果图图4-52多联机空调室外机组安装效果图
图4-53通风机安装效果图图4-54 屋面通风机成排安装效果图
图4-55 露天安装的设备电动机、风阀执行机构防雨雪效果图
图4-56 屋顶自然通风器安装效果图图4-57通风器与风道结合细部处理效果图
图4-58风管穿外墙处防水处理效果图图4-59冷媒管道穿外墙防水处理效果图
图4-60金属保护壳搭接顺水效果图图4-61管道过桥保护效果图
图4-62风管四角内侧处密封示意图图4-63 弹簧夹连接件安装效果图
图4-64角钢法兰制作及连接效果图图4-65连接螺栓均为同向安装效果图
图4-66矩形弯管制安效果图图4-67矩形弯管导流片安装效果图
图4-68矩形风管变径管夹角示意图图4-69单面变径风管安装效果图
螺母
专用垫圈
加固垫圈
螺母
镀锌通丝螺杆
风管外侧
橡胶垫圈
负压风管加固方式
橡胶垫圈
风管外侧
镀锌通丝螺杆
螺母
加固垫圈
专用垫圈
螺母
正压风管加固方式 a负压风管加固方式 b正压风管加固方式
图4-70风管螺杆内支撑加固示意图
图4-71无机玻璃钢风管安装平直效果图图4-72风管法兰连接螺栓没锈蚀效果图图4-73 垂直风管斜撑支架承托在风管法兰处安装效果图
图4-74风口边框安装效果图图4-75
风口与风管的连接效果图
图4-76成品柔性短管制安效果图图4-77柔性短管与角钢法兰连接示意图图4-78消声弯头单独设置支架效果图图4-79风管穿过楼板钢板罩封堵效果图图4-80管道对接焊缝效果图图4-81法兰螺栓安装效果图
柔性短管
法兰角钢
铆钉
镀锌钢板
压条
图4-82空调管道成排安装效果图图4-83支管顺水与总管连接效果图
图4-84冷水机组安装效果图图4-85成排机组安装效果图
图4-86机组限位装置安装效果图图4-87机组水平直管段安装效果图
图4-88空气处理机组落地安装效果图图4-89 空气处理机组悬挂安装效果图
图4-90通风机落地安装效果图
图4-91 通风机悬挂安装效果图
图4-92风机盘管配管安装效果图图4-93室内机嵌入式安装效果图
图4-94 集 (分)水器安装效果图图4-95 板式热交换器安装效果图
图4-96 闪接器支架安装效果图
图4-97防雷接地焊接示意图及效果图
图4-98避雷带、接地干线过伸缩缝安装效果图
图4-99女儿墙转角处及钢管避雷带做法效果图
图4-100航空障碍灯及避雷针安装效果图
图4-101 通风帽接地效果图图4-102透气管接地效果图
图4-103 屋面排烟风机、风管及支架接地效果图
图4-104变配电室接地干线安装效果图
通风与空调施工图识图
施工图的组成: 1.设计和施工说明 1）通风与空调工程风管材料 2）风管保温材料及厚度，保温做法 3）风管施工的质量要求 4）风管穿越机房，楼板，防火墙，沉降缝，变形缝等处的做法 5）空调水管的管材，连接方式，冲洗，防腐，保温的要求 6）空调机组，新风机组，热交换器，风机盘管，等设备安装要求 7）其他未说明部分《通风与空调工程施工质量验收规范》-GB50243-2002 《机械设备工程施工及验收规范》—JGJ71-1990 《建筑设备施工安装图集》–91SB6 国家标准，行业标准 2设备材料明细表 3平面图 4剖面图 5系统轴测图 6详图 1）加工制作和安装的节点图 2）大样图 3）标准图 二：图样的画法 1投影原理：
2图线 通风空调施工图中所采用的各种线性应符合《暖通空调制图标准》GB/T50106-2001 3比例
4风道的代号 5系统代号 6管道标注 标高： 1）矩形风管标高未说明时，表示管底标高
2）平面图中，无坡度要球的管道标高，可标注在管道截面尺寸后面的括号里eg.DN15(底2.4)---400*800（顶3.6） 管径 圆形风管 矩形风管： 7图例 《暖通空调制图标准》—GB/T50114-2001 道阀门及附件图例 备图例 控装置及仪表图例
暖工程： ：施工图的组成 1.设计和施工说明 1）采暖热媒（用热水采暖还是蒸汽采暖） 2）采暖的管材及种类 3）防腐，保温的做法 4）散热器的种类内内，形式及安装要求 5）阀门的种类 6）系统形式 7）水压试验要求 8）有关标准图号 9）其他说明的情况 《建筑给水排水及采暖工程施工质量验收规范》
暖通识图与施工工艺
暖通识图与施工工艺
目录 一、基础知 识 1、供暖系统的组 成 2、供暖系统的分 类 3、室内热水供暖系统的敷设形 式 4、供暖系统管材、管件、阀门及供暖设 备 二、识图方法与实 例 1、供暖工程图的组 成 2、供暖工程图识读方 法 3、供暖系统的设 计
一、基础知识 1、供暖系统的组成 热源：锅炉房，热电站等。 供暖管道:室内外供暖管道。 散热设备：散热器.暖风机等2、供暖系统的分类 3、室内热水供暖系统的敷设形式1）自然循环上供下回式系统
i=0-D03 锅炉 Q 1=0.003 1 1 *hph 從热水平〕 丄 回水水平干冒』 2）机械循环上供下回式系统 3）机械循环下供下回式系统 I —1 - r ----- I T Hxj-一三一三丄一
4）机械循环中供式系统 I Lt —*■ r * == III 門I I 号I kiH ； / 5）高层建筑热水供暖系统的敷设方式
顺流式（串联式） 跨越式 口 口口口 通常采用焊接钢管或无缝钢管。 室内供暖管道安装的基本技术要求: 者凝结水管）组成一个封闭的、连续循环的供热系统。 按热媒不同分为热水供暖系统和蒸汽供暖系统 2种，本文以热水供暖系统为 主。 的顺序进行的，同时在每一施工部位的管道安装中或安装后，用规范规定的支架 使其保持相对稳定，以保证后一部位安装中量尺下料的准确及连续施工。 6) 水平式供暖系统 4、 供暖系统管材、管件、阀门及供暖设备 1 ） 室内供暖系统是闭式循环系统，由供热管道 散热设备一一回水管道（或 室内供暖管道的安装一般是按总管及其入口装置 干管一一立管一一支管 2 妙
建筑设备工程施工工艺与识图习题
建筑设备工程施工工艺与识图 一、单项选择题 （一）建筑给排水工程安装 1.（）是一项集城市用水的取水、净化、输送，城市污水的收集、处理、综合利用，降水的汇集、处理、排放，以及城市防洪、排涝为一体的系统工程。 A. 室外给排水工程 B. 室内给排水工程 C. 消防给排水工程 D. 建筑给排水工程 2.室外给水工程一般包括：取水工程、净水工程、（）和泵站等。 A.输送水工程 B. 输配水工程 C. 量送水工程 D.泵送水工程 3.取水工程一般包括水源选择和（）两大部分。 A.水量选择 B. 水资选择 C. 取水构筑物 D.送水构筑物 4.水源可分为地表水和（）。 A.地下水 B. 河水 C. 江水 D.水库水 5.生活饮用水水质标准的主要指标为（）、浑浊度、臭和味、肉眼可见物、pH值、总硬度以及细菌总数和总大肠菌群等。 A.质 B. 色 C. 深度 D.可视度 6.地表水的净化工艺包括( )、沉淀与澄清、过虑和消毒等。 A.混合与凝絮 B. 混合与搅拌 C. 静置与凝絮 D.搅拌与凝絮 7.输配水工程通常包括（）、配水管网、泵站、水塔和水池等设施。 A.接水管渠 B. 输水管渠 C. 排水管渠 D.总水管渠 8.（）是调节二级泵站供水和管网用水量之间流量差额的构筑物。 A. 水塔 B. 泵站 C. 水池 D.水站 9.为便于观察水箱内的水位变化，可设（）和电气液位计。 A.浮瓢液位计 B. 联网感应器 C. 浮球液位计 D.电子液位计 10.（）是调节一、二级泵站供水差额的构筑物。 A.排水池 B. 贮水池 C. 净水池 D.清水池 11.贮水池的有效容积由调节容积、消防贮备容积和（）三部分组成。 A.预备容积 B. 生产事故贮备容积 C. 生产容积 D.实际容积 12.城市生活污水排水系统由室内污水管网系统和设备、室外污水管网系统、污水泵站、污水处理厂和排出口及（）等组成。 A.事故排出口 B. 紧急排出口 C. 隐蔽排出口 D.临时排出口 13.（）是将生活污水、工业废水和雨水混合在一个管渠内排除的系统。 A.合流制 B. 分流制 C. 控制排流制 D.不完全分流制 14.（）用来对管线进行检查和清通，同时有连接管段的作用。一般设置在
暖通工程识图
暖通工程识图第一章 投影基本概念第一节一、投影的概念 众所周知在光线的照射下空间物体就会在墙壁或地面上出现影子，这种现象就叫投影。把投影这种自然现象用几何方法加以总结什么是投影呢? 和提高就形成了投影法。二、投影法的分类 投影可分为中心投影和平行投影两类。 1．中心投影法 1-1所示。所有投影线都从一点发出，这种投影法叫做中心投影法，如图 ．平行投影法 2 1-2所示，这种所有投影线都相互平行的投影法叫做平行投影法。将投影中心移至无穷远，那么所有的投影线都平行，如图 根据投影线是否垂直于投影面，平行投影法又分为斜投影法和正投影法两种。 页1第
所示。用斜投影法所得的投影称为斜投影。斜投影法：投影线倾斜于投影面所用投影的方法，如图1-2(a)(1) 所示。用正投影法所得的投影称为正投影。(2)正投影法：投影线垂直于投影面所用投影的方法，如图1-2(b) 正投影法能够准确的表达物体形状和大小，而且作图也比较简便，容易度量，因此在工程制图中得到广泛应用。 点的正投影：点的投影还是点。 所示，线的正投影：若线是垂直于投影面的则投影是一点，若线不是垂直于投影面的则投影还是一条直线，如图1-3所示，若被投影面不是垂直于投影面的则所得正投影还是一个1-4 面的正投影：若被投影面是垂直于投影面的则所得正投影是一条直线，如图 面； 定额、预算与费用组成第二章 建筑安装工程定额第一节定额的内容十分广泛，建筑安装工程定额只是其中的一个类别，它是一定时期内建筑安装工程社会生产力水平的反映，是编制预算和确定工程 造价的标准。因此，要做好安装造价员，必须具备一定的定额知识。一、定额的概念 定额是指在一定时期的生产、技术、管理水平条件下，完成单位合格产品所必须消耗的人工、材料、机械台班、设备及其资金的数量标准。它 反映了完成某项合格产品与各种生产消耗之间的特定数量关系。同时，定额反映了一定时期内的社会生产力水平。定
通风与空调工程识图分解
5.1通风与空调工程识图 根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表5.1 风道代号 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。 (1)设计施工说明 通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。 ②设计标准室外气象参数，夏季和冬季的温湿度及风速。 室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。 ③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。 ④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。 ⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。 (2)平面图和剖面图 平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。 (3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。 (4)工艺图（原理图） 一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员
管道暖通给排水识图与施工工艺
管道、暖通、给排水识图与施工工艺第一章管道工程识图基础知识 管道是指输送介子的通道。 二、管道工程施工工艺 是指管道工程施工的全过程。主要包括： 1. 管材、管件的选用、测绘； 2. 支架制作安装； 3. 管道（段）预制安装； 4. 设备、容器、卫生器具、附件以及构筑物安装； 5. 管道及设备的保温、试验、试运转（行）等。 三、管道工程图
四、管道交叉与重叠 1. 管道交叉 2. 管子重叠 五、管道工程图中常用的表示方法 1. 常用线型
2. 常用管线代号 3. 管道的坡度坡向 4. 管道标高表示 （1）给排水工程图样中室内工程应标注相对标高。 （2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图一致。（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中心标高。 （4）重力管道（排水管道）宜标注管内底标高。 第二章建筑给排水工程识图与施工工艺 第一节基础知识 一、给排水工程分类 二、室内给水系统的基础知识
2. 室内给水系统的组成 ①引入管：自室外给水管将水引入室内的管段，也称进户管。 ②水表节点
③给水管道：包括干管、立管和支管。 ④给水附件：如阀门、过滤器、配水龙头等。 ⑤增压和储水设备：水泵、水箱等。 ⑥室内消防设备。 3. 建筑给水系统的给水方式 （1）直接给水方式 （2）水箱的给水方式 （3）水泵的给水方式 （4）水池—水泵—水箱联合给水方式
（5）单设气压给水设备的给水方式 气压给水装置可分为变压式和定压式两种。 （6）分区给水方式 城市供水压力不足，多层建筑只能满足下部几层的用水而不能供到上部楼层时，为了能充分利用室外管网的压力，常将室内给水系统分为上下两个供水区。 4. 室内给水系统的管路布置 （1）下行上给式
