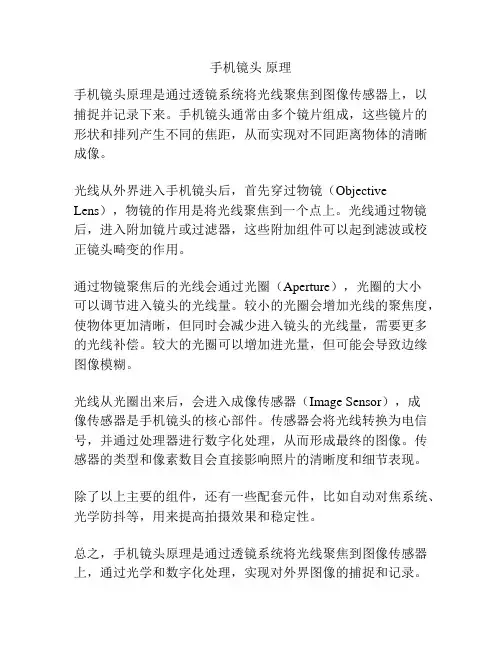

手机摄像头工作原理-培训

教你学会看手机电路图轻松修手机

第一篇、教你学会看电路图轻松修手机一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。 1.主板原理图，如图： 2.主板元件位置图，如图：

主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。所以在这里我们会将主要的英文标识进行解释。希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。如图：

以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。这个编号由英文字母和数字共同组成。编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101 接口类：以J 为开头，如键盘接口J1202 三极管类：以Q 为开头，如三极管Q1206 二级管类：以D 为开头，如二极管D1102 晶振类：以X 为开头，如26M 晶体X901 电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101 电感类：以L 为开头，如电感L1104 侧键类：以S 为开头，如侧键S1201 电池类：以 B 为开头，如备用电池B201 屏蔽罩：以SH 为开头，如屏蔽罩SH1 振动器：以M 为开头，如振子M201 还有一部分标号是主板上的测试点，以TP 为开头。二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。随便拿块主板作为示例。如果想了解某一个元件的主要功能（图中红圈内元件）如图：

触摸屏的种类及工作原理

触摸屏种类及原理随着多媒体信息查询的与日俱增，人们越来越多地谈到触摸屏，因为触摸屏不仅适用于中国多媒体信息查询的国情，而且触摸屏具有坚固耐用、反应速度快、节省空间、易于交流等许多优点。利用这种技术，我们用户只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作，从而使人机交互更为直截了当，这种技术大大方便了那些不懂电脑操作的用户。触摸屏作为一种最新的电脑输入设备，它是目前最简单、方便、自然的一种人机交互方式。它赋予了多媒体以崭新的面貌，是极富吸引力的全新多媒体交互设备。触摸屏在我国的应用范围非常广阔，主要是公共信息的查询；如电信局、税务局、银行、电力等部门的业务查询；城市街头的信息查询；此外应用于领导办公、工业控制、军事指挥、电子游戏、点歌点菜、多媒体教学、房地产预售等。将来，触摸屏还要走入家庭。随着使用电脑作为信息来源的与日俱增，触摸屏以其易于使用、坚固耐用、反应速度快、节省空间等优点，使得系统设计师们越来越多的感到使用触摸屏的确具有具有相当大的优越性。触摸屏出现在中国市场上至今只有短短的几年时间，这个新的多媒体设备还没有为许多人接触和了解，包括一些正打算使用触摸屏的系统设计师，还都把触摸屏当作可有可无的设备，从发达国家触摸屏的普及历程和我国多媒体信息业正处在的阶段来看，这种观念还具有一定的普遍性。事实上，触摸屏是一个使多媒体信息或控制改头换面的设备，它赋予多媒体系统以崭新的面貌，是极富吸引力的全新多媒体交互设备。发达国家的系统设计师们和我国率先使用触摸屏的系统设计师们已经清楚的知道，触摸屏对于各种应用领域的电脑已经不再是可有可无的东西，而是必不可少的设备。它极大的简化了计算机的使用，即使是对计算机一无所知的人，也照样能够信手拈来，使计算机展现出更大的魅力。解决了公共信息市场上计算机所无法解决的问题。随着城市向信息化方向发展和电脑网络在国民生活中的渗透，信息查询都已用触摸屏实现--显示内容可触摸的形式出现。为了帮助大家对触摸屏有一个大概的了解，笔者就在这里提供一些有关触摸屏的相关知识，希望这些内容能对大家有所用处。一、触摸屏的工作原理为了操作上的方便，人们用触摸屏来代替鼠标或键盘。工作时，我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。二、触摸屏的主要类型

手机拍照内存大学问：摄像头参数解读

手机拍照内存大学问：摄像头参数解读随着智能手机的普及和不断升级，用户对于手机拍照画质也就越来越高，好的拍照画质就离不开出色的手机摄像头配置，而目前市面上手机摄像头的规格众多，参数各不相同，怎么去看这些名词和参数来挑选好的拍照手机呢？下面让我们一起来简单学习一下。 2000年11月，夏普联合日本当时第三大移动运营商J-photo推出了全球第一款拍照手机，像素仅有11万。时至今日，手机拍照已经成为手机必不可少的一个功能，手机摄像头历经多年发展，也已经不可同日而语。随着智能手机的普及和不断升级，用户对于手机拍照画质也就越来越高，好的拍照画质就离不开出色的手机摄像头配置，而目前市面上手机摄像头的规格众多，参数各不相同，怎么去看这些名词和参数来挑选好的拍照手机呢？下面让我们一起来简单学习一下。手机摄像头的结构和工作原理拍摄景物通过镜头，将生成的光学图像投射到传感器上，然后光学图像被转换成电信号，电信号再经过模数转换变为数字信号，数字信号经过DSP加工处理，再被送到手机处理器中进行

处理，最终转换成手机屏幕上能够看到的图像。手机摄像头的简单结构手机摄像头的工作流程由于手机摄像头的工作原理基本都相同，对于我们选择好的手机摄像头并不产生影响，我们只需要简单了解即可。影响手机摄像头拍照画质的几个因素 1、传感器的类型传感器是决定手机摄像头成像品质最为重要的一部份，也经常被手机厂商作为宣传的重点，厂商也习惯采用传感器的分类来对手机摄像头的类型进行分类。常见的摄像头传感器类型主要有两种，一种是CCD传感器，一种是CMOS传感器。 CCD的优势在于成像质量好，但是制造工艺复杂，成本居高不下，特别是大型CCD价格非常高昂，且耗电高，并不适合在移动设备上使用。在相同分辨率下，CMOS价格比CCD便宜，

手机电路原理,通俗易懂

第二部分原理篇第一章手机的功能电路 ETACS、GSM蜂窝手机是一个工作在双工状态下的收发信机。一部移动电话包括无线接收机(Receiver)、发射机(Transmitter)、控制模块(Controller)及人机界面部分(Interface)和电源(Power Supply)。数字手机从电路可分为，射频与逻辑音频电路两大部分。其中射频电路包含从天线到接收机的解调输出，与发射的I/Q调制到功率放大器输出的电路；逻辑音频包含从接收解调到，接收音频输出、发射话音拾取(送话器电路)到发射I/Q调制器及逻辑电路部分的中央处理单元、数字语音处理及各种存储器电路等。见图1-1所示从印刷电路板的结构一般分为：逻辑系统、射频系统、电源系统，3个部分。在手机中，这3个部分相互配合，在逻辑控制系统统一指挥下，完成手机的各项功能。图1-1手机的结构框图注：双频手机的电路通常是增加一些DCS1800的电路,但其中相当一部分电路是DCS 与GSM通道公用的。第二章射频系统射频系统由射频接收和射频发射两部分组成。射频接收电路完成接收信号的滤波、信号放大、解调等功能；射频发射电路主要完成语音基带信号的调制、变频、功率放大等功能。手机要得到GSM系统的服务,首先必须有信号强度指示,能够进入GSM网络。手机电路中不管是射频接收系统还是射频发射系统出现故障,都能导致手机不能进入GSM网络。对于目前市场上爱立信、三星系列的手机,当射频接收系统没有故障但射频发射系统有故障时,手机有信号强度值指示但不能入网；对于摩托罗拉、诺基亚等其他系列的手机,不管哪一部分有故障均不能入网,也没有信号强度值指示。当用手动搜索网络的方式搜索网络时,如能搜索到网络,说明射频接收部分是正常的；如果不能搜索到网络,首先可以确定射频接收部分有故障。而射频电路则包含接收机射频处理、发射机射频处理和频率合成单元。第一节接收机的电路结构移动通信设备常采用超外差变频接收机，这是因为天线感应接收到的信号十分微弱,而鉴频器要求的输人信号电平较高,且需稳定。放大器的总增益一般需在120dB以上,这么大的放大量,要用多级调谐放大器且要稳定,实际上是很难办得到的，另外高频选频放大器的通带宽度太宽,当频率改变时,多级放大器的所有调谐回路必须跟着改变，而且要做到统一调谐,

手机供电电路与工作原理

手机供电电路结构和工作原理一、电池脚的结构和功能。目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一）（图二） 1、电池正极（VBATT）负责供电。 2、TEMP：电池温度检测该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。 3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。 4、电池负极（GND）即手机公共地。二、开关机键: 开机触发电压约为2.8-3V(如下图)。内圆接电池正极外圆接地;电压为0V。电压为2.8-3V。触发方式 ①高电平触发：开机键一端接VBAT，另一端接电源触发脚。（常用于：展讯、英飞凌、科胜讯芯片平台） ①低电平触发：开机键一端接地，另一端接电源触发脚。（除以上三种芯片平台以外，基本上都采用低电平触发。如：MTK、AD、TI、飞利浦、杰尔等。）三星、诺基亚、moto、索爱等都采用低电平触发。

三、手机由电池直接供电的电路。电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。在电池线上会并接有滤波电容、电感等元件。该电路常引起发射关机和漏电故障。四、手机电源供电结构和工作原理。目前市场上手机电源供电电路结构模式有三种； 1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电） 2、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）电池电压逻辑电压(VDD) 复位信号(RST) 射频电压(VREF) VTCXO 26M 13M ON/OFF AFC 开机维持关机检测（电源管理器供电开机方框图） 1）该电路特点：低电平触发电源集成块工作；把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。 2）该电路掌握重点: 电源管理器 CPU 26M 中频分频字库暂存

触摸屏系统系统架构和原理教学内容

触摸屏系统架构和原理

目录一、系统开发理念 0 二、系统开发功能描述 0 2.1 触控查询 0 2.2用户角色管理 0 2.3局域网共享 (1) 2.4 管理控制台的页面内容本地更新 (1) 三、系统功能特点列表 (1) 四、系统开发原理 (2) 五、系统运行环境需求 (3)

一、系统开发理念系统采用B/S结构实现，通过专用浏览器进行信息的浏览查询与交互。系统将采用先进的多媒体技术，采用直观生动图文并茂的方式，给用户提供最优质最便捷的服务。本系统是一个用于公共信息、公告等内容的发布和触摸查询显示的系统，系统具有声音、图像、文字等表现方式。后台管理主程序、数据库查询部分部分采用C#语言进行开发，前台动画的实现采用PhotoShop、Dreamweaver等多媒体处理技术。多媒体查询服务终端采用自助服务(Self-service)方式。可透过Ethernet 网络与后端各式内容服务器连结，支持多种通信协议，透过模块化的应用程序开发，可使自助服务的应用程序可以达成高度的便利性。二、系统开发功能描述 2.1 触控查询通过触摸屏对公开信息进行查询阅读。 2.2用户角色管理系统设置高级管理员，拥有系统最高权限，包括：用户管理、角色管理、权限管理。高级管理员可分配管理用户，新用户由高级管理员授权后方可登录系统，并可以在登录系统后更改用户密码，用户可以根据需要增加多个高级管理员；高级管理员可以增加下级管理员，并可根据管理需要设置多级管理员；可以新增、删除各级管理员，修改管理权限密码等，并可以进行角色的授权设置。各用户根据高级管理员分配的权限，可进行后台查看、发布、编辑信息等操作。可任意编辑图文内容，插入多幅图片、FLASH、媒体，图文混排，还具上传内容源码查看功能，对于少量修改，可使用在线网页编辑器修改。修改制作版面,使用网页制作软件进行编辑。

手机摄像头参数

手机摄像头参数 1.结构、原理 2.像素，像素是构成数码影像的基本单位，通常以像素的每英寸的PPI（pixels per inch）为单位来表示影像分辨率的大小。从硬件方面来讲，如果传感器面积不变，而单纯提高像素，高像素密度的传感器相对对于低像素密度的传感器在拍照时更容易产生大量噪点像素≠成像质量；像素密度大→噪点多→影响清晰度改善方法：增大单个感光像素面积→减小像素密度 3．传感器， CCD（成像好，价格高，功耗大，不适合手机） CMOS（大部分手机摄像头）分为：普通式、背照式、堆栈式。普通与背照式区别背照式对换了感光层与基质的位置，使感光层直接与透光面接触，减少了中间环

节光线的损失，并且在透光面上每个对应的像素表面都改为透镜的形式，更集中地汇聚了外界的光线到对应的像素点上，减少了像素之间多余的光线干扰(也简称增加了开口率)。在弱光环境下，提高约30%—50%的感光能力，能够在弱光下拍摄更高的质量的照片。（如下图）搭载背照式摄像头的手机有 iPhone 4/4S、小米2S、魅族MX2、索尼LT26i等（如下图）

背照式与堆栈式区别堆栈式实际是背照式的改良,原来传感器里的信号处理电路放到了原来的基板上（如下图）优点； 1、在较小的芯片尺寸上行成大量的像素点，体积做到更小； 2、加入了RGBW的编码技术，就是是由原来的 R(红)，G(绿)，B(蓝) 三原色像素点中再加入W(白)像素点来提升画质， 3、堆栈式传感器更加支持硬件HDR功能，能够精确地单独控制每一行像素的曝光时间，从而在传感器层面上就实现原生的高动态范围渲染，有别于之前的软件HDR技术，照片生成的速度更快，而且可以实现HDR录像。使用堆栈式首款OPPO Find 5（如下图） 4、镜头参数 4.1焦距，焦距是指从镜头的透镜中心到成像面（也就是感光元件）的距离（如下图）。

基带电路原理图

FLASH电路 FLASH信号作用描述数据总线：ED0－ED15，共16根数据线，用于传输数据。地址总线：EA00－EA23，共24根地址线，用于存储单元寻址。控制总线： ERD：写控制信号； EWR：读控制信号； /WATCHODG：复位信号，用于FLASH的软件复位； /CE_F1、/CE_F2：FLASH存储区域选择信号； /ECS1_PSRAM：PSRAM片选信号； /ELB、/EUB：PSRAM存取区域选择信号；电源供电信号：VMEM。

照相电路

主屏LCD显示电路 SIM卡电路

马达电路 PWM2_VIB_EN经过PMIC转换后变成马达的驱动信号VIB_DRV，R409为限流电阻，马达可以和键盘灯通过调整限流电阻R或者调整

占空比调整背光亮度一样调整马达的震感。马达电路上的二极管 D403是由于马达为线圈，运作时会产生反向电动势，若无二极管反向电动势无法消耗，会影响马达的寿命，二极管可以在马达停震后把反向电动势消耗掉而保护线圈。 MIC电路 MICBIASP和MICBIASN为MIC电路的正负两路偏置电压，一般为2.4V-2.7V左右的电压。C204，C205主要为滤除射频信号的干扰。如果有GSM900MHZ的干扰则使用33PF的电容，如果有DCS1800MHZ的干扰可以使用12PF的电容，如果有WIFI 2.4GHZ的干扰则使用8.2PF的电容。C206主要是抑制共模信号。C201,C202为100NF电容，主要作用为隔直通交，防止直流电使PA饱和，产生信号偏移，主要滤除100HZ一下的电流。B201，B202为磁珠，主要滤除高频部分的干扰。MIC偏置电流流向为从MICBIASP----

触摸屏工作原理

0 引言随着信息技术的飞速发展，人们对电子产品智能化、便捷化、人性化要求也不断提高，触摸屏作为一种人性化的输入输出设备，在我国的应用范围非常广阔，是极富吸引力的多媒体交互没备。目前，触摸屏的需求动力主要来自于消费电子产品，如手机、PDA、便携导航设备等。随着触摸屏技术的不断发展，它在其他电子产品中的应用也会得到不断延伸。现在市面上已有的触摸屏控制器普遍价格比较高且性能相对比较固定，一些场合下无法满足用户的实际需求。本文基于上述考虑，根据电阻式触摸屏的工作原理，选用51系列单片机作为控制核心，设计一种实用且低成本的触摸屏控制系统。 1 触摸屏的工作原理触摸屏由触摸检测部件和触摸屏控制器件组成(如图1所示)；触摸检测部件用于检测用户触摸位置，接收后送触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息送给控制器，它同时能接收控制器发来的命令并加以执行。

触摸屏的主要3大种类是：电阻技术触摸屏、表面声波技术触摸屏、电容技术触摸屏。其中，电阻式触摸屏凭借低廉的价格以及对于手指及输入笔触摸的良好响应性，涵盖了100多家触摸屏元件制造商中的2／3，成为过去5年中销售量最高的触摸屏产品。在这里根据要设计应用的触摸屏控制器，重点介绍一下四线电阻式触摸屏。电阻触摸屏的屏体部分是一块与显示器表面相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。当手指触

摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y轴方向的5 V均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行A／D转换，并将得到的电压值与5 V相比即可得到触摸点的Y轴坐标，同理得出X轴的坐标，这就是四线电阻式触摸屏基本原理，其原理如图2所示。 2 触摸屏控制系统硬件设计根据四线电阻式触摸屏的工作原理可以看出，在硬件设计上的主要工作就在于将触摸点所在的X轴及Y轴坐标通过控制驱动模块加以精确识别。 2．1 总体结构设计触摸屏控制器的设计关键在于对驱动模块的控制，本文采用AT89C2051作为驱动电路的控制核心，通过ADS7843模块接收触摸屏上得到的信号并控制驱动电

手机摄像头行业分析

目录 1、手机镜头产业链及发展历程 (1) 1.1手机镜头工作原理 (1) 1.2手机镜头产业链 (1) 1.3镜头产业技术演进历程 (3) 1.4手机摄像头发展趋势---注重画质与轻薄化 (5) 2、镜头行业市场规模情况 (7) 2.1近几年镜头市场概况 (7) 2.2近年来市场容量快速增长的因素分析 (10) 2.2.1因素一：搭载率上升与出货量上升 (10) 2.2.2因素二：高像素使用比例的提升 (10) 2.3棱镜市场规模测算 (12) 3、镜头产业链主要厂家与最新动态 (13) 3.1蓝玻璃滤光片市场 (13) 3.1.1 蓝玻璃滤光片的快速发展 (13)

3.1.2 蓝玻璃滤光片的相关公司情况 (14) 3.2棱镜市场 (17) 3.2.1片数增加、工艺难度变高 (17) 3.2.2棱镜厂商情况 (17) 3.3 CMOS传感器市场 (19) 3.3.1 产业集中化，寡头优势明显 (19) 3.3.2 四大厂商垄断市场，其他厂商难以介入 (20) 3.4 镜头模组市场 (21) 3.4.1模组封装发展趋势 (21) 3.4.2模组市场三大阵营技术差距明显 (25) 概要 2012年，手机镜头中棱镜的市场规模约为70亿元，其中5M以上的市场占70%左右，且有持续上升的趋势。算上其他用途的棱镜头（平板电脑、汽车、电视等）市场约100亿。根据IDC预计，2011-2016全球2011-2016年智能手机的出货量综合增长率约20.5%。中低端的智能手机增长率快于高端手机。如果算上搭载率的提升以及高像素的使用比例提升，手机镜头中棱镜的市场规模预计复合增长率预计在30%以上，2016

触摸屏的原理与应用

触摸屏的原理与应用触摸屏又称为“触控屏”、“触控面板”，是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。触摸屏原理：主要由其二大特性决定。第一：绝对坐标系统，第二：传感器。首先先来区别下，鼠标与触摸屏的工作原理有何区别？借此来认识绝对坐标系统和相对坐标系统的区别。鼠标的工作原理是通过检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的鼠标箭头的移动，属于相对坐标定位系统。而绝对坐标系统要选哪就直接点那，与鼠标这类相对定位系统的本质区别是一次到位的直观性。绝对坐标系的特点是每一次定位坐标与上一次定位坐标没有关系，触摸屏在物理上是一套独立的坐标定位系统，每次触摸的数据通过校准数据转为屏幕上的坐标。第二：定位传感器检测触摸并定位，各种触摸屏技术都是依靠各自的传感器来工作的，甚至有的触摸屏本身就是一套传感器。各自的定位原理和各自所用的传感器决定了触摸屏的反应速度、可靠性、稳定性和寿命。通过以上两个特性，触摸屏工作时，首先用手指或其它物体触摸安装

在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置（即绝对坐标系统）来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器（即传感器）；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU它同时能接收CPU发来的命令并加以执行。触摸屏传感器技术从触摸屏传感器技术原理来划分：有可分为五个基本种类：矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏。其中矢量压力传感技术触摸屏已退出历史舞台；红外线技术触摸屏价格低廉，但其外框易碎，容易产生光干扰，曲面情况下失真；电容技术触摸屏设计构思合理，但其图像失真问题很难得到根本解决；电阻技术触摸屏的定位准确，但其价格颇高，且怕刮易损；表面声波触摸屏解决了以往触摸屏的各种缺陷，清晰不容易被损坏，适于各种场合，缺点是屏幕表面如果有水滴和尘土会使触摸屏变的迟钝，甚至不工作。按照触摸屏的工作原理和传输信息的介质，把触摸屏分为四种，它们分别为电阻式、电容感应式、红外线式以及表面声波式。每一类触摸屏都有其各自的优缺点，要了解哪种触摸屏适用于哪种场合，关键就在于要懂得每一类触摸屏技术的工作原理和特点。下面对上述的各种类型的触摸屏进行简要介绍一下： 1、表面声波屏声波屏的三个角分别粘贴着X，Y 方向的发射和接收声波的换能器（换

手机基本电路工作原理

第一章第一节T18机型逻辑电路原理 T18是一款支持双卡单待，实现G网双号转换待机，可以自由选用号码拨打电话，电路采用MTK 6226方案平台。（图1）（图1）由于T18是采用MTK方案，在电路上原理有很多是与前期MTK电路相似，在这里不再一一讲解，具体介绍一下双卡待机电路的原理。 1、双卡电路工作原理电路 T18的双卡待机是指由用户选择性进行手动进行切换两张不同的SIM卡，其与前期A280双卡双待不同的，T18只有一个射频一个基带电路，其双卡转换主要是由软件和SIM转换控制器来完成，具体电路见图2

（图2）其工作原理：当手动切换时，控制中心会发出一个SIM-SWITCH的转换开关指令给到U505转换芯片，经内部的电子开关把VSIM与VSIM1、VSIM2，IO-SIM与SIMDA1、SIMDA2，CLK-SIM与SIMCLK1、SIMCLK2,RST-SIM与SIMRST1、SIMRST2进行转换连接，实现控制SIM卡的数据总线来控制SIM卡的正常工作。 2、充电电路当外部充电器接到DC 插孔时，CHANGE电源分三路提供，第一路经R12、R14分压取得ADC3-VCH充电检测信号，第二路提供给U400的第１脚，第三路提供给U401经R413到电池正极。其工作原理:当CPU检测到连接充电模式时候，CPU会输送CHG-CNTL控制信号给电源管理模块U400，电源管理模块从2# GATEDRV输出控制信号，控制充电控制管的导通，充电电压将通过R413限流给电池正极充电，同时CPU通过提供的ADC0-、ADC1+电量反馈信号，经电源管理模块U400（4#）ISENSE检测实现对充电过程进行监控，经U400（6#）CHRDET送到CPU，当检测充电完成后，CPU 将撤销U400（5#）CHG-CNT的控制信号，从而导致充电管U401截止，停止充电。关机充电和开机充电原理相同，只是在关机状态下，CPU未执行其它程序，使手机仍处于关机状态。如图3

触摸工作原理

电容触摸感应MCU工作原理与基本特征现在的电子产品中，触摸感应技术日益受到更多关注和应用，并不断有新的技术和IC 面世。与此同时，高灵敏度的电容触摸技术也在快速地发展起来，其主要应用在电容触摸屏和电容触摸按键，但由于电容会受温度、湿度或接地情况的不同而变化，故稳定性较差，因而要求IC的抗噪性能要好，这样才能保证稳定正确的触摸感应。针对市场的需求，来自美国的高效能模拟与混合信号IC创新厂商Silicon Laboratories （简称：Silicon Labs）公司特别推出了C8051F7XX和C8051F8XX系列的MCU（单片机），专门针对电容触摸感应而设计，在抗噪性能和运算速度上表现的非常突出。一、Silicon Labs公司的电容触摸系列MCU 目前Silicon Labs公司推出的C8051F7xx和C8051F8xx等电容触摸系列MCU，以高信噪比高速度的特点在业界表现尤为出色。同时，灵活的I/O配置，给设计带来更多的方便。另外，由于该系列MCU内部集成了特殊的电容数字转换器（CDC），所以能够进行高精度的电容数字转换实现电容触摸功能。 CDC的具体工作原理：如图1所示，IREF是一个内部参考电流源，CREF是内部集成的充电电容，ISENSOR 属于内部集成的受控电流源，CSENSOR为外部电容传感器的充电电容，由于人体的触摸引起CSENSOR的变化，通过内部调整过的ISENSOR对CSENSOR进行瞬间的充电，在CSENSOR上产生一个电压VSENSOR，然后相对内部参考电压经过一个共模差分放大器进行放大；同理IC内部的IREF对CREF充电后也产生一个参考电压并相对同样的VREF 经过差分放大，最后将2个放大后的信号通过SAR（逐次逼近模数转换器）式的ADC采样算出ISENSOR的值。图1 Silicon Labs SAR式的ADC采样可选择12-16位的分辨率，如图2所示，采用16位的分辨率进行逐位比较采样：首先从确定最高位第16位（IREF=0x8000）开始，最高位的

手机摄像头参数解析

手机摄像头参数解析-CAL-FENGHAI.-(YICAI)-Company One1

手机摄像头参数解析 2000年11月，夏普联合日本当时第三大移动运营商J-photo推出了全球第一款拍照手机，像素仅有11万。时至今日，手机拍照已经成为手机必不可少的一个功能，手机摄像头历经多年发展，也已经不可同日而语。随着智能手机的普及和不断升级，用户对于手机拍照画质也就越来越高，好的拍照画质就离不开出色的手机摄像头配置，而目前市面上手机摄像头的规格众多，参数各不相同，怎么去看这些名词和参数来挑选好的拍照手机呢下面让我们一起来简单学习一下。手机摄像头的结构和工作原理拍摄景物通过镜头，将生成的光学图像投射到传感器上，然后光学图像被转换成电信号，电信号再经过模数转换变为数字信号，数字信号经过DSP加工处理，再被送到手机处理器中进行处理，最终转换成手机屏幕上能够看到的图像。

手机摄像头的简单结构手机摄像头的工作流程由于手机摄像头的工作原理基本都相同，对于我们选择好的手机摄像头并不产生影响，我们只需要简单了解即可。影响手机摄像头拍照画质的几个因素 1、传感器的类型传感器是决定手机摄像头成像品质最为重要的一部份，也经常被手机厂商作为宣传的重点，厂商也习惯采用传感器的分类来对手机摄像头的类型进行分类。常见的摄像头传感器类型主要有两种，一种是CCD传感器，一种是CMOS传感器。 CCD的优势在于成像质量好，但是制造工艺复杂，成本居高不下，特别是大型CCD价格非常高昂，且耗电高，并不适合在移动设备上使用。在相同分辨率下，CMOS价格比CCD便宜，但图像质量相比CCD来说要低一些。 CMOS影像传感器相对CCD具有耗电低的优势，加上随着工艺技术的进步，CMOS的画质水平也不断地在提高，所以目前市面上的手机摄像头都采用CMOS传感器。

屏幕和触屏手套的工作原理

12月的帝都，凉风刺骨，小伙伴们有没有感受到丝丝的寒意呢？是不是已经穿秋裤、带手套了呢?手套呢，最重要的就是暖和，你冷不冷啊，我给你买一副啊！此时此刻，突然女友（含老婆）来了电话，左划划，右划划，此处省略1万字……那边都挂了，这还没划开，很抓狂啊，有木有！！！回家要跪遥控器啊，有木有！！！咦？？对面的MM怎么带着手套还能聊微信，旁边的屌丝怎么带着手套还能聊陌陌呢？凭什么TA的手套就能玩手机？小叭带你见证奇迹，下图是真相！！！坑爹啊！不带这么糊弄人的！好啦，以上只是玩笑啦，下面切入正题：咱们使用的手机大多采用电容式触屏技术，一般手套无法滑动，触屏手套的诞生恰恰解决了这一历史难题！！想了解触屏手套是如何工作的，需要先要了解电容屏的工作原理：电容式触摸屏技术基

于人体的电流感应，而电容式触摸屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层ITO（不懂化学的，就把它当作化学物A吧），最外层是一薄层矽土玻璃保护层，这个ITO涂层就是工作面，四个角上引出四个电极，内层ITO为屏蔽层以保证良好的工作环境。当触摸电容屏时，由于人体电场，手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。说白了，就是通过电流感应使电容屏工作。戴上厚厚的保暖手套后，绝缘材料做成的手套使手指与ITO涂层之间的距离隔得太远，无法形成有效电容，所以小叭才接不到电话，以至于回家跪遥控器的。触屏手套在手指的部位使用了导电纤维（通常是含有金属的纤维，例如镀有银涂层的尼龙线）织成的织物，使得指尖依然能通过导电纤维与ITO涂层之间耦合形成电容，将人体上的电荷传递到触摸屏上。怪不得对面的MM操作无压力，原来她带的是触屏手套。

智能手机基带处理器电路原理

智能手机基带处理器电路原理在普通手机中，通常将MCU(Micro Control Unit，微控制电路)、DSP（ (Digital Signal Processing，数字信号处理）、ASIC（Application Specific Integrated Circuit，专用集成电路）电路集成在一起，得到数字基带信号处理器；将射频接口电路、音频编译码电路及一些ADC（模拟至数字转换器）、DAC（数字至模拟转换器）电路集成在一起，得到模拟基带信号处理器。在智能手机中，一般是将数字基带信号处理器和模拟基带信号处理器集成在一起，称为基带处理器。不论移动电话的基带电路如何变化，它都包MCU 电路（也称CPU 电路）、DSP电路、ASIC 电路、音频编译码电路、射频逻辑接口电路等最基本的电路。我们可以这样理解智能手机的无线部分，我们将智能手机无线部分电路再分为两部分，一部分是射频电路，完成了信号从天线到基带信号的接收和发射处理；一部分是基带电路，完成了信号从基带信号到音频终端（听筒或送话器）的处理。这样看来，基带处理器的主要工作内容和认为就比较容易理解了。以基带处理器电路PMB8875 为例，框图如图1所示。图1 基带处理器电路PMB8875 框图 1、模拟基带电路

模拟基带信号处理器（ABB）又被称为话音基带信号转换器，包含手机中所有的ADC与DAC 变换器电路。模拟基带信号处理器包含基带信号处理电路、话音基带信号处理电路（也称音频处理电路）、辅助变换器单元（也被称为辅助控制电路）。（1）基带信号处理电路基带信号处理电路将接收射频电路输出的接收机基带信号RXIQ 转换成数字接收基带信号，送到数字基带信号处理器DBB。在发射方面，该电路将DBB 电路输出的数字发射基带信号转换成模拟的发射基带信号TXIQ，送到发射射频部分的IQ 调制器电路。基带信号处理电路是用来处理接收、发射基带信号的，连接数字基带与射频电路——射频逻辑接口电路，在基带方面，通过基带串行接口连接到数字基带信号处理器；在射频方面,它通过分离或复合的IQ 信号接口连接到接收I/Q 解调与发射I/Q 调制电路。接收基带信号处理框图如图2所示。图2接收基带信号处理框图发射基带信号处理框图如图3所示。图3发射基带信号处理框图

手机摄像头模组生产工艺的SMT流程及SMT应用分析(1)

手机摄像头模组生产工艺的SMT流程及SMT应用分析摘要随着通信技术的不断扩延，手机已成为人们生活、工作、学习、娱乐不可或缺的工具。而手机摄像头模组是手机中非常重要的组件之一，其品质的好坏直接影响手机整体品质的高低。因此在手机摄像头模组生产的过程中每一步都是要严格把关的，不能有丝毫的懈怠。在手机摄像头模组中，FPC软电路板是决定手机照相生成图片的关键组件之一，因此它的生产工艺及质量好坏显得尤为重要。基于此，首先简单介绍了手机摄像头模组原理以及SMT技术在手机摄像头模组生产工艺中的应用,着重阐述了手机摄像头模组FPC软电路板的改良设计和SMT生产工艺流程及产品质量分析。根据手机摄像头模组FPC软电路板的具体要求，合理进行SMT技术指标优化，分析研究了手机摄像头模组再流焊SMT焊接温度分布曲线。针对FPC软电路板产品设置了AIO（automatic optical inspection）检测及ICT在线测试方法。关键字：手机摄像头模组 SMT AIO检测 ICT在线测试

Mobile phone camera module production technology of SMT processes and SMT application ABSTRACT Summary as communication technologies continues expansion, mobile phone has become the people's life, work, learn, play an indispensable tool. Mobile phone camera module is one of the very important components in the mobile phone, its quality directly affect the overall level of quality phones. In the mobile phone camera module production at every step in the process is to strictly, there can be no slack. Mobile phone camera module in the FPC flexible circuit board is to determine the key components of the camera phone picture, therefore its production process and the quality is particularly important. Based on this, the first simply introduced the mobile phone camera module principle and SMT technology and its application in mobile phone camera module production, focusing on mobile phone camera module is described FPC flexible circuit board design and analysis of SMT production process and product quality. According to mobile phone camera module FPC flexible circuit board requirements, reasonable SMT technical specifications, analysis of mobile phone camera module for reflow SMT soldering temperature distribution curves.FPC flexible circuit board set AIO products (automatic optical inspection) test online test methods and ICT. Keyword: mobile phone camera module;SMT;AIO ICT;on-line test

触摸屏的原理与应用

性、稳定性和寿命。通过以上两个特性，触摸屏工作时，首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置（即绝对坐标系统）来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器（即传感器）；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。触摸屏传感器技术从触摸屏传感器技术原理来划分：有可分为五个基本种类：矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏。其中矢量压力传感技术触摸屏已退出历史舞台；红外线技术触摸屏价格低廉，但其外框易碎，容易产生光干扰，曲面情况下失真；电容技术触摸屏设计构思合理，但其图像失真问题很难得到根本解决；电阻技术触摸屏的定位准确，但其价格颇高，且怕刮易损；表面声波触摸屏解决了以往触摸屏的各种缺陷，清晰不容易被损坏，适于各种场合，缺点是屏幕表面如果有水滴和尘土会使触摸屏变的迟钝，甚至不工作。按照触摸屏的工作原理和传输信息的介质，把触摸屏分为四种，它们分别为电阻式、电容感应式、红外线式以及表面声

手机摄像头基础知识

手机摄像头基础知识作为手机新型的拍摄功能，内置的数码相机功能与我们平时所见到的低端的（10万－130万像素）数码相机相同。与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，而数码摄像头的“胶卷”就是其成像感光器件，是数码拍摄的心脏。感光器是摄像头的核心，也是最关键的技术。摄像头按结构来分，有内置和外接之分，但其基本原理是一样的。按照其采用的感光器件来分，有CCD和CMOS之分： CCD（Charge Coupled Device，电荷耦合组件）使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。CCD由许多感光单位组成，当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。它就像传统相机的底片一样的感光系统，是感应光线的电路装置，你可以将它想象成一颗颗微小的感应粒子，铺满在光学镜头后方，当光线与图像从镜头透过、投射到CCD表面时，CCD就会产生电流，将感应到的内容转换成数码资料储存起来。CCD像素数目越多、单一像素尺寸越大，收集到的图像就会越清晰。因此，尽管CCD数目并不是决定图像品质的唯一重点，我们仍然可以把它当成相机等级的重要判准之一。目前扫描机、摄录放一体机、数码照相机多数配备CCD。 CCD经过长达35年的发展，大致的形状和运作方式都已经定型。CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。目前有能力生产CCD 的公司分别为：SONY、Philps、Kodak、Matsushita、Fuji和Sharp，大半是日本厂商。CMOS（Complementary etal-Oxide Semiconductor，附加金属氧化物半导体组件）和CCD一样同为在数码相机中可记录光线变化的半导体。CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。然而，CMOS的缺点就是太容易出现杂点，这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。 CCD和CMOS各自的利弊，我们可以从技术的角度来比较两者主要存在的区别：信息读取方式不同。CCD传感器存储的电荷信息需在同步信号控制下一位一位的实施转移后读取，电荷信息转移和读取输出需要有时钟控制电路和三组不同的电源相配合，整个电路较为复杂。CMOS传感器经光电转换后直接产生电流（或电压）信号，信号读取十分简单。速度有所差别。CCD传感器需在同步时钟的控制下以行为单位一位一位的输出信息，速度较慢；而CMOS传感器采集光信号的同时就可以取出电信号，还能同时处理各单元的图象信息，速度比CCD快很多。电源及耗电量。CCD传感器电荷耦合器大多需要三组电源供电，耗电量较大；CMOS传感器只需使用一个电源，耗电量非常小，仅为CCD电荷耦合器的1/8到1/10，CMOS光电传感器在节能方面具有很大优势。成像质量。CCD传感器制作技术起步较早，技术相对成熟，采用PN结合二氧化硅隔离层隔离噪声，成像质量相对CMOS传感器有一定优势。由于CMOS传感器集成度高，光电传感元件与电路之间距离很近，相互之间的光、电、磁干扰较为严重，噪声对图象质量影响很大。在相同分辨率下，CMOS价格比CCD便宜，但是CMOS器件产生的图像质量相比CCD来说要低一些。到目前为止，市面上绝大多数的消费级别以及高端数码相机都使用CCD作为感
