电气负荷估算表
负荷估算表（深圳地区，SADI）
专业文档供参考，如有帮助请下载。．
负荷估算表（CCDI统一措施）
注：
1.当空调冷水机组采用直燃机（或吸收式制冷机）时，用电指标一般比采用电动压缩机制冷时的用电指标降低25~35VA/㎡，表中所列用电指标的上限值是按空调冷水机组采用电动压缩机时的数值。
2.表中用电指标为安装功率指标。
3.酒店式公寓指采用电炊具、由酒店管理公司管理的公寓。
4.高档酒店指的是国际知名酒店管理公司管理的五星级及以上等级的豪华酒店。
5.高档百货指高档、综合性的百货商场，如太平洋百货，SOGO等。
6.家电超市参考了国美、大中、苏宁电器的技术要求。
7.高档电子游戏是装修豪华的电子游戏场所。
8.高档酒楼系指俏江南等高档餐饮场所。
9.影城系指装修奢华、房间大小不一的放映场所，本指标参考了万达影城的数据。
10.KTV指量贩式KTV场所，如钱柜、同一首歌等
11.健身也为高档健身场所，如青鸟健身。
12.西式快餐，如比萨、麦当劳、肯德基等，其店面面积有限，多在繁华地区的一二层门面房，故给出总用电量。
13.由于各最终用户需求不一，个地区差别各异，尤其现在城市综合体规模越来越大，功能越来越多，请使用者根据具体情况灵活应用。
专业文档供参考，如有帮助请下载。．
电力负荷计算公式
电力负荷及计算 (electrical load and load calculation) 用电设备在运行时消耗的功率及其计算。电力负荷包括基本负荷和冲击负荷。基本负荷是生产过程中比较平稳、幅值变化不大的电力负荷，冲击负荷是在较短的时间内幅值变化大的突加、突减负荷。冲击负荷的负荷曲线有较规则的，如带钢连轧机的负荷曲线，也有不规则的，如炼钢电弧炉的负荷曲线。在开展设计时，根据用电设备容量(或耗电量)和工作制度进行负荷计算。 冶金工厂电力负荷特点主要为：(1)生产规模大，单体设备容量和总用电量都比较大。在中国，一个年产量为300万t的钢铁联合企业，用电最大负荷在250Mw左右，一个年产量为10万t的铝厂，用电最大负荷在230Mw左右。吨钢耗电量在450～650kw．h 之间，吨铝耗电量在15000～17000kw?h之间。150t超高功率炼钢电弧炉变压器容量为90MVA，大型电解整流变压器容量为58MVA。(2)冶金工厂是连续生产部门，供电不能间断，一般采用多电源供电。(3)大功率炼钢电弧炉、大型轧钢机主传动晶闸管变流装置，电diarl在生产过程中产生有功和无功冲击负荷，引起电网周波变化、电压波动、电压闪变及波形畸变，均须采取抑制措施。 电力负荷分级及供电要求冶金工厂电力负荷按用电设备对供电可靠性的不同要求，可划分为三个等级： (1)一级负荷。突然停电将造成人身伤亡或重大设备损坏，且难以修复者，或在经济上造成重大损失者。如炼铁高炉的泥炮机、开口机、热风炉助燃风机、鼓风机站、水泵站；炼钢转炉吹氧管升降机构、烟罩升降机构、炉体倾动机构；大型连续轧钢机；铝电解装置；焦炉推焦车、消火车、拦焦车、煤气加压站和氧气站等的电力负荷。 (2)二级负荷。突然停电将产生大量废品、引起大量减产、企业内运输停顿等，在经济上造成较大损失者。如高炉上料系统、转炉上料系统、电炉电极升降机构、倾动机构、电磁搅拌机、连铸机、轧钢机和金属制品生产系统等的电力负荷。 (3)三级负荷。所有不属于一级和二级的电力负荷。如机械修理设施、电气修理设施等的电力负荷。 各级电力负荷的供电要求，一般不低于以下所列：1)一级负荷由两个独立电源供电，对特殊重要的一级负荷应由两个独立电源点供电(见供电电源)2)二级负荷由两回线路供电，该两回线路应尽可能引自不同的变压器和母线段。3)三级负荷按实际需要容量供电。 负荷计算冶金工厂电力负荷分为最大负荷、尖峰负荷和最大负荷班的平均负荷。最大负荷是30min的最大平均负荷。最大负荷分别乘以适当系数，便可求得尖峰负荷和最大负荷班的平均负荷。它们又分别作为选择供配电设备、计算电压降、选择保护装置、计算电能消耗和选择补偿装置的依据。
电气设计中负荷计算方法选择
电气设计中负荷计算方法选择 电力负荷计算方法包括:利用系数法、单位产品耗电量法、需要系数法、二项式系数法。我国一般使用需要系数法和二项式系数法，前者适用于确定全厂计算负荷、车间变电所计算负荷及负荷较稳定的干线计算负荷;后者用于负荷波动较大的干线或支线。在实际设计和实践中.电力负荷计算的有关计算系数和特征参数的选择都会影响电负荷计算结果，使其偏大、偏高。 电力负荷的正确计算非常重要，它是正确选择供电系统中导线、开关电器及变压器等的基础，也是保障供电系统安全可靠运行必不可少的重要一环。在方案设计与初步设计时，其电力负荷计算过小或过大，都会引起严重的后果。如果电力负荷计算过小，就会引起供电线路过热，加速其绝缘的老化;同时，还会过多损耗能量，引起电气线路走火，引发重大事故。而电力负荷计算过大，将会引起变压器容量过剩，以及供电线路截面过大，相应的保护整定值就会定得过高，从而降低了电气设备保护的灵敏度;与此同时，电力负荷计算过大还增加了投资，降低了工程的经济性。 一般说来，当电力负荷值大于实际使用负荷的10%时，变压器容量要增加11%一12%，电线电缆等有色金属的消耗量也要增加巧%一20%，同时还会增加变压器无功功率所造成的有功电力损耗。由此可见，电力负荷计算在供电设计中，特别是在确定变压器容量时所占据的重要位置。故正确地选择计算负荷方法与特征参数，对电气设计具有特别重要的意义。 电力负荷计算方法概述 电力负荷的变化是受多种因素制约的，难以用简单的计算公式来表示。在实际的工程计算工作中，通常采用的方法有需要系数法、利用系数法、二项式系数法、单位产品耗电量法等进行工业企业供电设计中的电力负荷计算。 1.利用系数法 以平均负荷为基础，利用概率论分析出最大负荷与平均负荷的关系。 2.单位产品耗电量法 在初步设计阶段对供电方案作比较时，可根据车间的单位产品耗电定额，产品的年产量和年工作小时数来估算。 3.二项系数法 考虑用电设备数量和大容量设备对计算负荷的影响的经验公式。 由于在一条干线上或一个车间里，当有多组性质不同的用电设备时，应根据其工作性质
冷库冷负荷估算法
冷负荷估算法 肉类冷冻加工冷负荷估算： 肉内降温情况 单位耗冷量（W/t ） 序号 库房温度 ℃ 入库时℃ 出库时℃ 冷冻加工时间 （h ） 库房冷却 设备负荷 机械负荷 备注 一 冷却加工 1 -2 +35 +4 20 3000 2300 2 -7/-2 +35 +4 11 5000 4000 3 -10 +35 +12 8 6200 5000 4 -10 +35 +10 3 13000 10000 二 冻结加工 1 -23 +4 -15 20 5300 4500 2 -23 +12 -15 12 8200 6900 3 -23 +35 -15 20 7600 5800 4 -30 -10 -15 16 6700 5400 5 -30 +4 -15 11 9300 7600 库房冷藏间，制冰冷负荷估算 单位耗冷量（W/t ） 序号 冷间名称 冷间温度℃ 库房设备负荷 制冷机器负荷 1 一般冷却物冷藏间 ±0，-2 88 70 2 250吨以下小库冻结物冷藏间 -15，-18 82 70 3 500~1000小库冻结物冷藏间 -18 53 47 4 1000~30000吨单层库…. -18，-20 41~47 30~35 5 1500~3500吨多层…. -18 41 30~35 6 4500~9000…….. -18 30~35 25 7 10000~20000吨…. -18 28 21 8 盐水制冰 制冷机负荷7000 9 桶式快速制冰 制冷机负荷8000 10 储冰间 制冷间负荷25 小型冷库单位制冷负荷估算 单位制冷负荷（W/t ） 序号 冷间名称 冷间温度℃ 冷却设备负荷 机械负荷 备注 1 50吨以下冷藏间 -15~-18 195 160 肉 禽 水产 2 50~100吨… … 150 130 … 3 100~200吨… … 120 95 … 4 200~300吨… … 82 70 … 5 100吨以下冷藏间 0~+2 260 230 水果 蔬菜 6 100~300吨… … 230 210 … 7 100吨以下… … 140 110 鲜蛋 8 100~300吨… … 90 90 … 冻结物冷藏间每吨食品需冷却面积： 250吨以下（-15，-18）0.9~1.2M 2/t （光滑排管） 2.5~3.0 M 2/t （翅片管） 500~1000吨冷藏库-18 0.7~0.95M 2/t （光滑排管） 1.8~2.7 M 2/t （翅片管） 1000~3000吨单层库-18，-20 0.6~0.9M 2/t （光滑排管） 1.8~2.7M 2/t （翅片管） 1500~3500吨多层库 –18 0.55~0.68M 2/t （光滑排管） 1.5~1.8 M 2/t （翅片管） 4500~9000吨多层库-18 0.45~0.50M 2/t （光滑排管） 1.3~1.5 M 2/t （翅片管
常用的用电负荷计算
第二章负荷计算 第一节负荷分级与供电要求 一、负荷 1．负荷 负荷又称负载，指发电机或变电所供给用户的电力。其衡量标准为电气设备（发电机、变压器和线路）中通过的功率或电流，而不是指它们的阻抗。 2．满负荷 满负荷又叫满载，指负荷恰好达到电气设备铭牌所规定的数值。 3．最大负荷 最大负荷有时又称尖峰负荷，指系统或设备在一段时间内用电最大负荷值。 4．最小负荷 又称低谷负荷，指系统或设备在一段时间内用电最小负荷值。 二、负荷的分类 1．按负荷特征分类 （1）连续工作制负荷。 （2）短时工作制负荷。 （3）重复短时工作制负荷。 2．按供电对象分类 （1）照明负荷。 （2）民用建筑照明。 （3）通讯及数据处理设备负荷。 三、负荷分级 电力负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷、三级负荷。 1．一级负荷 属下列情况者均为一级负荷：
（1）中断供电将造成人身伤亡者。 （2）中断供电将造成重大政治影响者。 （3）中断供电将造成重大经济损失者。 （4）中断供电将造成公共场所秩序严重混乱者。 对于某些特等建筑，如重要的交通枢纽、重要的通讯枢纽、国宾馆、国家级及承担重大国事活动的大量人员集中的公共场所等的一级负荷为特别重要负荷。 中断供电将影响实时处理计算机及计算机网络正常工作或中断供电后将发生爆炸、火灾以及严重中毒的一级负荷亦为特别重要负荷。 2．二级负荷 属下列情况者均为二级负荷： （1）中断供电将造成较大政治影响者。 （2）中断供电将造成较大经济损失者。 （3）中断供电将造成公共场所秩序混乱者。 3．三级负荷 不属于一级和二级的电力负荷。 四、供电要求 1．一级负荷的供电要求 （1）应由两个独立电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。 一级负荷容量较大或有高压电气设备时，应采用两路高压电源。如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组，如一级负荷仅为照明或电话站负荷时，宜采用畜电池组作为备用电源。 供给一级负荷的两个电源应在最末一级配电盘（箱）处切换。 （2）一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。为保证特别重要负荷的供电，严禁将其他负荷接入应急供电系统。 （3）常用的应急电源有下列几种： 1）独立于正常电源的发电机组。 2）供电网络中有效地独立于正常电源的专门馈电线路。 3）畜电池。 （4）根据允许的中断时间可分别选择下列应急电源：
用电负荷公式计算方法
用电负荷公式怎么算 问：用电负荷公式是怎么算的.比如说:一个2000W的电热水器.你怎么样去算出来他是用4平方.还是6平 方的电线.还有插座是用多少安的? 答：导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。< 关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上 下范围：S=< I /（5~8）> = I ~ I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*220*=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空 气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍 数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5 倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算.
民用建筑空调冷负荷的估算指标
民用建筑空调冷负荷的估算指标
————————————————————————————————作者: ————————————————————————————————日期：
民用建筑空调冷负荷的估算指标（w／m2) 顺序建筑类型及房间 名称 １m2人 数/人. ｍ-2 建筑 负荷 人体 负荷 照明 负荷 新风量 /m3．(人.h） －1 新风 负荷 总负 荷 1 旅游旅馆：客房0. 7 1１4 2 酒吧、咖啡０．5 ３５7 3 西餐厅0.5 ４7７４中餐厅０．67 3５116 20 2５１9０360 ５宴会厅０.8 3 10 6 中厅、接待室0. 4 19１ 7 小会议室0.33 6 ５ 8 大会议室０.６7 ４５8 9 理发、美容0．25 5 8 1０健身房、宝龄球0．2 3５８７20 60 1３０272 1１弹子房０.2 3５４6 30 30 65 １76 12 棋牌室0．３6 27４ 13 舞厅0.33 2 5６1４办公０.1 4 １5 商店、小卖部0．2 ４ 1 1６科研、办公楼0.2 ４ 1 17 商场：底层３0 365 1８二层0.83 35 1２8 40 12 １０4 307 19 三层及三层以上0.5 4 5 20 影剧院:观众席 2 3 47 21 休息厅０.5 ７７0 22 化妆室０．2５４0 2３体育馆：比赛馆 (看台） 0．4 35 65 40 １５6５２05 24 观众休息厅0.5 ７0 ２７．5 ２0 4０８６20３ 25 贵宾室0. 8 １７3 2６图书馆：阅览室0. １２1 ２7 展览厅:陈列室０．25 58 31 20 25 ６8 177 28 会堂：报告厅０.5 ３5 58 4０25 136 2６9 29 公寓、住宅0.1 7 ８ 30 医院：高级病房110 31 一般手术室1５0 32 洁净手术室３00 33 X光、CT、B超１５0
电气负荷计算方法与公式

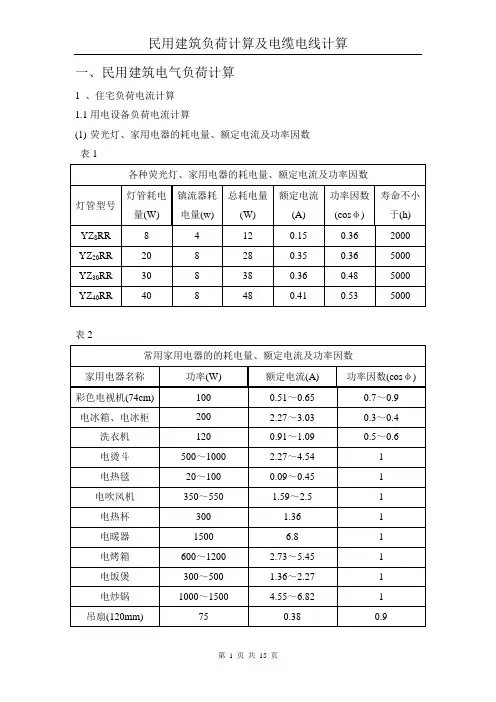

电气负荷计算方法与公式 负荷计算的目的是为了合理地选择导线截面,确保电气线路和设备经济、安全地运行。常用计算负荷的方法中有“需要系数”法,该法较简单、精确度较高,且是实用的工程计算方法,因而得到广泛的应用。 一、电器负荷的计算 确定了各用电设备容量之后,将各用电设备分类,即将感性负荷与纯阻性负荷分类。现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器;纯阻性负荷主要有电饭(火)锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。 有功计算负荷等于同类用电设备的容量总和乘以一个需要系数,即 Pjs=Kx*∑Pe 式中Pjs——有功计算负荷(kW) ∑Pe——同类设备的总容量(kW) Kx——设备的需要系数,它表示不同性质的民宅对电器负荷的需要和同时使用的一个系数,与用电设备的工作性质、使用效率、数量等因素有关。附表是推荐值,仅供参考。 二、工作电流的计算 由于各类用电设备的功率因素不完全相同,又存在感性负荷和纯阻性负荷,因此应分开计算。 1．计算电流 Ijs=Pjs/Ucos∮ 式中Ijs——计算电流(A) Pjs——有功计算负荷(W) U——额定相电压(V) cos∮——功率因素(纯阻性负荷的电流与电压同相,即相位差角∮=0,功率因素cos∮=1)。 2．每相有功电流和无功电流的计算 Ia=Pjs/220 Ir=Ia tg∮ 式中Ia、Ir分别为有功电流和无功电流(A) 3．总的工作电流计算 Ijs总=根号[(∑Ia)2+((∑Ir)2] 式中∑Ia、∑Ir分别为该相线路上的有功电流、无功电流之和。 Ijs总——总的计算电流(A) 计算好后,便可选择导线截面了。 照明回路计算的正确方法是： 1.白只灯、卤物灯回路：a.单相回路：Pjs=Pd*Kx；Ijs=Pd*Kx/V；b.三相回路：Pjs=Pd*Kx；Ijs=Pd*Kx/3*V。 2.荧光灯等带有整流器的气体放电灯回路：a.单相回路：Pjs=Pd*Kx；Ijs=Pd*Kx(1+@)/V*CosΦ；b.三相回路：Pjs=Pd*Kx；Ijs=Pd*Kx(1+@)/3*V*CosΦ。 式中:Pd -- 线路装灯容量KW；Pjs -- 照明计算负荷KW；Kx -- 需用系数，支线取1，供电干线取0.9至0.95；
空调冷负荷估算表
空调冷负荷估算表 表1空调冷负荷估算表 场所空调冷负荷(Ｗ/ｍ2)/(kcal/m2h) 普通房间115－145/100-125 客厅145-175/125-150 小办公室145/125 一般办公室175/150 理发厅220-340/190-300 图书馆、博物馆145-185/125-150 服装店、珠宝店160-205/140-175 百货商店175-340/150-190 银行营业厅160-200/140-170 会议室、餐厅340-450/300-390 小餐馆160-340/140-190 影剧院（每人）300/260 表2空调冷量与使用面积速查表 空调器冷量(W) 2000-3500 4800-6500 7300 8300 9300 居住面积(m2) 15-25 15-25 30-45 60-70 65-85 计算机房面积(m2) 15-20 15-20 30-40 45-50 50-60 旅馆客房面积(m2) 15-25 15-25 30-45 45-50 50-65 餐厅面积(m2) 10-15 10-15 25-30 30-35 35-40 商场面积(m2) 20-25 20-25 30-40 40-45 45-50 办公室面积(m2) 15-20 30-40 35-45 45-50 50-60 表3房间负冷荷及送风量表
房间类型空调冷负荷(Ｗ/ｍ2) 送风量(m3/hm2) 办公楼外部区 25%玻璃窗94 18-32 50%玻璃窗132 18-32 100%玻璃窗150 18-32 办公楼内部区85 15-18 会议室150-190 32-36 计算机房190-380 36-72 旅馆房间(单人) 每间1700 14-18 旅馆房间(双人) 每间2600 14-18 公用室115-190 27-46 小酒吧150-190 36 餐厅150-265 46-64 或每人700 46-64 百货大楼地下室130-190 27-36 一层130-190 27-36 二层以上95-130 27-36 商店150 27-36 银行大厅130-175 27-36 剧场和会场每人180 每人0.35 公寓和套间75-95 10-14 一般住宅75-95 10-14
暖通空调负荷计算估算表
空调负荷计算 一、不同窗面积下，冷负荷之分布% 玻璃窗所占面积% 25 50 75 人体、灯光、办公室设备 窗户 新鲜空气 墙36 26 23 3 12 27 43 17 2 11 22 53 14 1 10 二、负荷指标（估算）（仅供参考） 建筑类型冷负荷W/m2（Cal/m2）住宅、公寓、标准客房114－138 （98－118）西餐厅200－286 （170－246）中餐厅257－438 （220－376）火锅城、烧烤465－698 （400－600）小商店175－267 （150－230）大商场、百货大楼250－400 （215－344）理发、美容150－225 （129－193）会议室210－300 （180－258）办公室128－170 （110－146）中庭、接待112－150 （97－129）图书馆90－125 （77－108）展厅、陈列室130－200 （112－172）剧场180－350 （154－310）
计算机房、网吧230－410 （200－350）有洁净要求的厂房、手术室等300－500 （258－430）三、空调冷负荷法估算冷指标。空调冷负荷法估算冷指标（W/m2空调面积）见下表 序号 建筑类型及 房间名称空调建筑面积 平方米/人 建筑 负荷 人体 负荷 照明 负荷 新风量 W/m2 新风 负荷 总负荷 1 客房10 60 7 20 50 27 114 2 宴会厅 1.25 30 134 30 25 190 360 3 小会议室 3 60 43 40 25 92 235 4 大会议室 1. 5 40 88 40 25 190 358 5 健身房保龄球 5 35 87 20 60 130 272 6 舞厅 3 20 9 7 20 33 119 256 7 科研办公楼 5 40 28 40 20 43 151 商场 8 底层 1.0 35 160 40 12 130 365 9 二层 1.2 35 128 40 12 104 307 10 三层及三层以上 2 40 80 40 12 65 225 图书馆 11 阅览室10 50 14 30 25 27 121 展览厅 12 陈列室 4 58 31 20 25 68 177 会堂 13 报告厅 2 35 58 40 25 136 269
空调冷负荷法估算冷指标
空调冷负荷法估算冷指标。空调冷负荷法估算冷指标（W/m2空调面积）见下表
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9 空调设备选型 一、机组选型 机组选型步骤： A．估算或计算冷负荷估算总冷负荷，或通过有关的负荷计算法进行计算。 B．估算或计算热负荷估算总热负荷，或通过有关的负荷计算法进行计算。
C．初定机组型号根据总冷负荷，初次选定机组型号及台数 D、确定机组型号根据总热负荷，校核初定的机组型号及台数。并确定机组型号。 二、机组选型案例 例：建筑情况：北京市某办公楼建筑面积为11000 m22，空调面积为10000 m2其中大会议室面积500 m2，小会议室面积为1500 m2，办公楼建筑面积为8000 m2含有新风。 A．计算冷负荷。 a．按空调冷负荷法估算： 大会议室500 x 358=179000W=179Kw 小会议室：1500 X 235=352500=352.5kw 办公区：7000X 151＝1057000＝1057kw 合计：358十235＋1208=1588.5KW 选主机时负荷：1588.5X0．70＝1112kw b．按建筑面积法估算： 11000X98=1212000W＝1078kW c．由1）、2)计算结果，冷负荷按1112KW计算。 B．计算热负荷 按空调热负荷法计算： 11000 X 60=660000W=660KW C．初选定机组型号及台数： 1、若方案采用水源热泵 ①确定机组型号：总冷负荷为1112kw，两台GSHP580型水源热泵机组机组在水温 为16～18℃，供回水温度7～17℃时制冷量为1152kw。略大于冷负荷，符合要求。 总热负荷为660kw，一台GSHP580型水源热泵机组在水温为16～18℃，供回水 温度55～45℃时制热量为665kw。略大于热负荷，符合要求。 ②最后确定为两台GSHP580型水源机组，其中，夏季制冷时，采用两台机组，冬 季制热时，采用一台机组即可（在室外温度较低时采用两台机组进行制热）。 2、.若方案采用风冷热泵中央空调组机 ①确定机组型号： 根据以上计算，总冷负荷为1112kw，两台LSBLGRF560M模块热泵系列风冷（热）泵机组供回水温度7～17℃时制冷量为1120kw．略大于冷负荷，符合要求。
电气设计的负荷计算方法及其应用范围
电气设计的负荷计算方法及其应用范围 电气负荷计算方法有:需要系数法,利用系数法,二项式系数法,单位面积功率计算法,单位产品功率计算法等. (1),需要系数法:用设备功率乘以需要系数和同时系数,直接求出计算负荷; (2),利用系数法:采用利用系数求出最大负荷班的平均负荷,再考虑设备台娄和功率差异的影响,乘以与有效台数有关的最大系数求得计算负荷; (3),二项式系数法:将负荷分为基本负荷和附加负荷,后者考虑一定数量大容量设备影响; (4),单位面积功率法,单位指标法,单位产品耗电量法等,可用于初步设计用电量指标的估算,对于住宅建筑,在设计各阶段均可使用单位面积功率法. 它们的应用范围各不一样,按《民用建筑电气设计规范》3.4.2.1."在方案设计阶段可采用单位指标法;在初步设计阶段,宜采用需要系数法."可见:民用建筑电气计算负荷推荐采用需要系数法;这是因为民用建筑中电气设备很少有特别突出的大功率设备,而按照需要系数法简单易行;而在工业建筑中,由于各设备的用电量存的很大差异,用需要系数法进行计算与实际就存在很大出入. 例如:某车间用电设备如下: 电焊机25台,功率分别 为:3.0KVA*8;8KVA*6;16KVA*5;30KVA*2;180KVA*2;200KVA*2;ε=50% 风机:50台,功率均为:2.2KW 机床:66台,功率分别为:7.5Kw*30;15KW*30;30KW*2;45KW*2;90KW*2 吊车:2台,分别为15KW,22KW. 本车间的总配电计算负荷用上述(1),(2),(3)分别如下: (一),采用需要系数法: 电焊机,Kx=0.35, Pjs=Kx*Pe =0.35*972**cosΦ =0.35*972**0.7=168.39Kw Qjs=Pjs*tgΦ=1.02*168.39=171.76Kvar 风机:Kx=0.75 Pjs=Kx*Pe=0.75*50*2.2=82.5KW Qjs=Pjs*tgΦ=0.75*82.5=61.9Kvar 机床:Kx=0.12 Pjs=Kx*Pe=0.12*1005=120.6KW Qjs=Pjs*tgΦ=1.73*120.65=208.6Kvar 吊车:Kx=0.1 Pjs=Kx*Pe=0.1*37=3.7KW Qjs=Pjs*tgΦ=1.73*3.7=6.4Kvar P∑=K∑p*∑Pjs=0.9*374.8=375.19KW Q∑=K∑q*∑Qj s=0.95*374.8=448.66KW S∑==584.86KVA cosΦ∑=0.505 Ijs==888.6A (二),采用利用系数法:
常用冷负荷估算表
空调冷负荷估算表 空调冷负荷估算表 下面内容是针对标准使用情况制定地大致参考值，实际空调地使用情况千差万别，所以选用空调时，下表只做参考，应该尽量选用较大地冷负荷值来计算 场所空调冷负荷(Ｗｍ)() 普通房间－ 客厅 小办公室 一般办公室 理发厅 图书馆、博物馆 服装店、珠宝店 百货商店 银行营业厅 会议室、餐厅 小餐馆 影剧院（每人）文档来自于网络搜索 空调冷负荷计算说明书 冷负荷计算说明 一、本工程冷负荷计算方法采用目前应用较多、以传递函数法为基础、通过研究和实验而得到地冷负荷系数法.其中内维护结构按稳态传热计算. 二、维护结构冷负荷 维护结构冷负荷，可以分为外维护结构和内维护结构两部分 （一）、外维护结构冷负荷 、外窗冷负荷 外窗冷负荷由两部分构成，即太阳辐射得热引起地冷负荷和温差传热引起地冷负荷. （）、太阳辐射得热通过玻璃引起地逐时冷负荷按下式计算： ? ? ? ? ? （）（） 式中——窗有效面积系数； ——窗玻璃遮挡系数； ——窗内遮阳系数；
——外窗面积（）； ——最大太阳辐射得热因素（）； ——外窗冷负荷系数. （）、温差传热通过玻璃窗引起地逐时冷负荷按下式计算： ? ? ?(–) （）（） 式中——外窗传热系数修正值； ——外窗夏季传热系数[(?℃)]； ——外窗面积（）； ——外窗冷负荷计算温度（℃）； ——外窗冷负荷计算温度地点修正值（℃）； ——夏季室内设计温度（℃）； 、外墙及屋面冷负荷 温差传热通过外墙或屋面引起地逐时冷负荷按下式计算 ? ?(–) （）（） 式中——外墙或屋面夏季传热系数[(?℃)]； ——外墙或屋面面积（）； ——外墙或屋面冷负荷计算温度（℃）； ——外墙或屋面冷负荷计算温度地点修正值（℃）. （二）、内维护结构冷负荷 内维护结构是指内隔墙及内楼板，它们地冷负荷是通过温差传热而产生地，可视作稳态传热，计算式为： ? ?(△–) （）（） 式中——内墙或内楼板传热系数[(?℃)]； ——内墙或内楼板面积（）； ——夏季空调室外计算日平均温度（℃）； △——附加温升，取邻室平均温度与室外温度地差值（℃）. 三、室内冷负荷 、灯光照明引起地冷负荷按下式计算： ? （）（） 式中——室内照明冷负荷估算指标（)； ——空调房间面积（）. 、人体散热引起地冷负荷： （）? ? （）（） 式中——群集系数； ——室内人员地全热散热量（）. 、其它冷负荷： 在茶餐厅、宴会厅等地冷负荷计算中，要考虑食物地散热，其数据为食物全热人.在化工交易大厅地复合计算中，要考虑化学物品散热引起地冷负荷，二、三层在计算得到地总冷负荷基础上增加地裕量，四层增加地裕量. 四、新风冷负荷： ρ空气??() （）（） 式中ρ空气——空气密度()]； ——空气流量（）； ——夏季空调室内状态点焓值（）；
电气负荷计算实例
电气负荷计算实例
高层住宅小区公共用电变压器容量的确定 摘要本文以某高层住宅小区公共用电变压器容量的计算 确定为例，介绍了小区内确定公共用电变压器容量的计算方法。此例中论述了在住宅小区公共用电变压器容量的确定中应如何对用电负荷进行合理分析，使公共用电变压器容量既能满足正常情况下的供电需要，又能满足火灾时消防设备投入后最不利的供电条件下（即用电负荷最大时）的供电需要，又应使该变压器容量选择合理，不能盲目扩大容量，负载率和能耗指标在正常范围内。要达到上述目的，必须对该小区内的公共用电负荷进行分析，尤其对火灾后用电负荷发生的变化（有的消防用电负荷要投入，有的正常用电负荷要强制切除）要作出正确的判断、分析，并且要确定火灾后最不利的某栋建筑物作为火灾对象来进行用电负荷计算，依此确定变压器容量。 关键词电业变配电室公用变配电室公用变压器消 防负荷平时最大负荷 一、引言 随着经济的发展，住宅建设用地日益紧张，中小城市新建住宅小区主要以高层住宅为主，一般都在十九层及以上。根据《高层民用建筑设计规范》50045-95 （2005年版，以下简称高规）的要求，十九层及以上的住宅为一类高层建筑，
其消防负荷为一级负荷。根据《民用建筑电气设计规范》JGJ/T16-92（以下简称《民规》）要求，高层住宅的客梯电力，给水泵为二级负荷，小区换热设备为三级负荷。这就要求高层住宅必须由两个电源（两路10KV电源分别来自两个不同的35KV及以上的区域变电站）供电。 我省供电总公司为了方便管理，于2006年5月份制定了一项新的规定，高层住宅小区需建两种变配电室，一种变配电室供小区住宅，商业门脸用电，由供电局管理，称电业变配电室，简称电业变；另一种变配电室供住宅内动力设备（防、排烟风机、水泵、电梯等）、应急照明、小区的消防泵、给水泵、地下车库、物业等公用设施用电，由物业公司管理，称公共用电变配电室，简称公用变。这就要求公用变内的两台变压器一用一备，平时由常用电源供电，当常用电源失电后，由备用电源供电给一、二级负荷供电，当常用电源恢复供电后，即由常用电源供电，也就是说备用电源供电时间较短。公用变需要安装多大容量的变压器，需要严格的计算。容量大了会使初始投资增大，在非火灾时负载率偏低；容量小了又不能满足供电要求。下面以实例说明如何统筹兼顾，合理确定变压器的容量。 二、小区概况 某住宅小区，东西宽300米，南北长370米，小区共有14栋19层塔式住宅，两栋32层塔式住宅，三个地下车库，水泵房，换热站各一处，总建筑面积32万平米。
电气负荷估算表
负荷估算表（深圳地区，SADI） 建筑类别 安装容量变压器装机密度 备注推荐值本工程取值推荐值本工程取值 高级宾馆超高层办公楼90~120W/m245~70VA/m2 普通宾馆60~80 W/m245~60VA/m2卫生间无电热水器商业性办公60~80 W/m250~70VA/m2 行政办公60~80 W/m240~60VA/m2 一般商场60~90 W/m250~70VA/m2 大型商场80~150 W/m260~80VA/m2 集体宿舍20~50 W/m215~25VA/m2 单身公寓40~50 m 2.5~3KW/户0.8~1.0 KVA/户 住宅 二室一厅 （70~80 m2） 4~5 KW/户 1.4~1.6 KVA/户 卫生间无电热水器三室一厅 （80~90 m2） 5~6 KW/户 1.6~1.8KVA/户 四室一厅 （90~100 m2） 6~7 KW/户 1.8~2.0 KVA/户 大户、复式 （120~150 m2） 7~8 KW/户 2.2~2.8 KVA/户 别墅（120~200 m2）8~12 KW/户 2.6~3.2KVA/户（200~300 m2）12~16 KW/户 3.2~4.5 KVA/户 学校、幼儿园50~70 KW/户30~40VA/m2体育40~70VA/m2医院40~50VA/m2影剧院、科技馆50~90VA/m2餐饮、娱乐120~200V A/m2 住宅小区 别墅区12~20VA/m2 含公共负荷多层、高层16~25VA/m2 车库日光灯 3W/ m2 3.5 VA/m2仅照明用电 工业一类工业50~100VA/m2 对居住和公共设施等 环境基本无干扰和污 染的厂房（如：华为、 中兴、富士康） 二类工业60~110VA/m2 对居住和公共设施等 环境有一定干扰和污 染的厂房（如：时装、 电子等） 三类工业70~150VA/m2 对居住和公共设施等 环境有严重干扰和污 染的厂房（如：印染、 印刷、电路等） 注：表中变压器装机密度推荐值是参考2006年12月深圳供电局、深圳城市规划设计研究院编制的“深圳地区电力负荷特性 和负荷密度的分析”中的规划负荷密度指标值及院统一技术措施的估算值综合考虑而定出。已经考虑了低压集中补偿后的功率因数及变压器负荷率。
电气设计负荷计算方法
计算负荷的需要系数法 1．设备组设备容量 采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量e P 。 对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。 对于断续周期制的用电设备，其设备容量是 对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。 2．用电设备组的计算负荷 根据用电设备组的设备容量e P ，即可算得设备的计算负荷： 有功计算负荷 e x c P K P = (12-1) 无功计算负荷 ?tg P Q c c = 视在计算负荷 2 2 c c c Q P S += 或 ? cos c P S = 计算电流 U S I c c 3103 ?= (12-2)
式中 x K ——设备组的需要系数； e P ——设备组设备容量（KW ） ； ? ——用电设备功率因数角； U ——线电压（V ）； c I ——计算电流（A ） 。 上述公式适用计算三相用电设备组的计算负荷，其中式（12-2）计算电流的确定尤为重要，因为计算电流是选择导线截面积和开关容量的重要依据。 对于单相用电设备，可分为两种情况： （1）相负荷 相负荷的额定工作电压为相电压，正常运行时，相负荷接在火线和中性线之间，民用建筑中的大多数单相用电设备和家用电器都属于相负荷。在供配电设计中，应将相负荷尽量均匀地分配到三相之中，按照最大的单相设备乘以3，求得等效的三相设备容量，然后按上述公式求得计算电流（线电流）。 ?m e P P 3= ? m P ——最大负荷相的单相设备容量 （2）线间负荷 线间负荷是指额定工作电压为线电压的单相用电负荷，正常工作时，线间负荷换算为等效的相负荷，再按照相负荷求得计算电流。 ? P P e 3=
电气设计负荷计算方法
电气设计负荷计算 1．设备组设备容量 采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量e P 。 对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。 对于断续周期制的用电设备，其设备容量是： 对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。 2．用电设备组的计算负荷 根据用电设备组的设备容量e P ，即可算得设备的计算负荷： 有功计算负荷 e x c P K P = (12-1) 无功计算负荷 ?tg P Q c c = 视在计算负荷 22c c c Q P S += 或 ?cos c P S = 计算电流 U S I c c 3103 ?= (12-2) 式中 x K ——设备组的需要系数；
e P ——设备组设备容量（KW ） ； ?——用电设备功率因数角； U ——线电压（V ）； c I ——计算电流（A ） 。 上述公式适用计算三相用电设备组的计算负荷，其中式（12-2）计算电流的确定尤为重要，因为计算电流是选择导线截面积和开关容量的重要依据。 对于单相用电设备，可分为两种情况： （1）相负荷 相负荷的额定工作电压为相电压，正常运行时，相负荷接在火线和中性线之间，民用建筑中的大多数单相用电设备和家用电器都属于相负荷。在供配电设计中，应将相负荷尽量均匀地分配到三相之中，按照最大的单相设备乘以3，求得等效的三相设备容量，然后按上述公式求得计算电流（线电流）。 ?m e P P 3= ?m P ——最大负荷相的单相设备容量 （2）线间负荷 线间负荷是指额定工作电压为线电压的单相用电负荷，正常工作时，线间负荷换算为等效的相负荷，再按照相负荷求得计算电流。 ?P P e 3=
常用冷负荷估算表
很多厂家的技术手册上都有负荷估算表的，比如开利，麦克等。 房间类型W/m2 kcal/h.m2 房间类型W/m2 kcal/h.m2 旅馆、招待所95-115 80-100 医院110-140 95-120 旅游宾馆140-175 120-150 普通电影院260-350 225-300 办公大楼110-140 95-120 综合影剧院290-385 250-330 综合大楼130-160 110-140 大会堂190-290 160-250 百货大楼140-175 120-150 体育馆（比赛厅）280-470 240-400 空调冷负荷估算表 空调冷负荷估算表 下面内容是针对标准使用情况制定的大致参考值，实际空调的使用情况千差万别，所以选用空调时，下表只做参考，应该尽量选用较大的冷负荷值来计算 场所空调冷负荷(Ｗ/ｍ2)/(kcal/m2h) 普通房间 115－145/100-125 客厅145-175/125-150 小办公室 145/125 一般办公室 175/150 理发厅 220-340/190-300 图书馆、博物馆 145-185/125-150
服装店、珠宝店 160-205/140-175 百货商店 175-340/150-190 银行营业厅 160-200/140-170 会议室、餐厅 340-450/300-390 小餐馆 160-340/140-190 影剧院（每人） 300/260 空调冷负荷计算说明书 2007-12-11 12:23 冷负荷计算说明 一、本工程冷负荷计算方法采用目前应用较多、以传递函数法为基础、通过研究和实验而得到的冷负荷系数法。其中内维护结构按稳态传热计算。 二、维护结构冷负荷 维护结构冷负荷，可以分为外维护结构和内维护结构两部分 （一）、外维护结构冷负荷 1、外窗冷负荷 外窗冷负荷由两部分构成，即太阳辐射得热引起的冷负荷和温差传热引起的冷负荷。 （1）、太阳辐射得热通过玻璃引起的逐时冷负荷按下式计算： CL=Ca ?Cs ?Cn ?Fc ?Djmax ?Ccl （ W ）（1） 式中 Ca——窗有效面积系数； Cs——窗玻璃遮挡系数； Cn——窗内遮阳系数； Fc——外窗面积（m2）； Djmax——最大太阳辐射得热因素（W）； Ccl——外窗冷负荷系数。 （2）、温差传热通过玻璃窗引起的逐时冷负荷按下式计算： CL=kc?KC ?Fc ?(t1+td–tns) （ W ）（2） 式中 kc——外窗传热系数修正值； KC——外窗夏季传热系数[W/(m2?℃)]； Fc——外窗面积（m2）；
用电负荷计算方法
一、用电负荷计算： 现场用电设备： 1、卷扬机3台（7.5KW）22.5KW 2、砂浆机3台（3KW）9KW 3、加压泵1台（5.5KW） 5.5KW 4、介木机4台（3KW）12KW 5、振动器3台（1.1KW） 3.3KW 6、电焊机1台（25.5KW）25.5KW 7、镝灯4支（3.5KW）14KW 8、碘钨灯10支（1KW）10KW 9、其他用电10（KW）10KW 10、生活用电10（KW）10KW 施工现场用电设备的kx、cos、tg 1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.02 2、砂浆机kx=0.7 cosφ=0.68 tgφ=0.62 3、加压泵kx=0.5 cosφ=0.8 tgφ=0.75 4、介木机kx=0.7 cosφ=0.75 tgφ=0.88 5、振动器kx=0.65 cosφ=0.65 tgφ=1.17 6、电焊机kx=0.45 cosφ=0.87 tgφ=0.57 7、镝灯kx=1 8、碘钨灯kx=1 9、其他用电kx=1 10、生活用电kx=1 有功荷载计算： 1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw 2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw 3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw 4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw 5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw 6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw 7、镝灯Pj7=Pj×kx=14kw×1=14kw 8、碘钨灯Pj8=Pj×kx=10kw×1=10kw 9、其他用电Pj9=Pj×kx=10kw×1=10kw 10、生活用电Pj10=Pj×kx=10kw×1=10kw 无功荷载计算： 1、卷扬机Qj1=Pj1×tgφ=6.75kw×1.02=6.89 KVAR 2、砂浆机Qj2=Pj2×tgφ=6.3kw×0.62=3.91 KVAR 3、加压泵Qj3=Pj3×tgφ=2.75kw×0.75=2.06 KVAR 4、介木机Qj4=Pj4×tgφ=8.4kw×0.88=7.39 KVAR 5、振动器Qj5=Pj5×tgφ=2.15kw×1.17=2.51 KVAR 6、电焊机Qj6=Pj6×tgφ=11.48kw×0.57=6.54 KVAR 7、镝灯Qj7=Pj7×tgφ=14kw×1.52=21.28 KVAR
