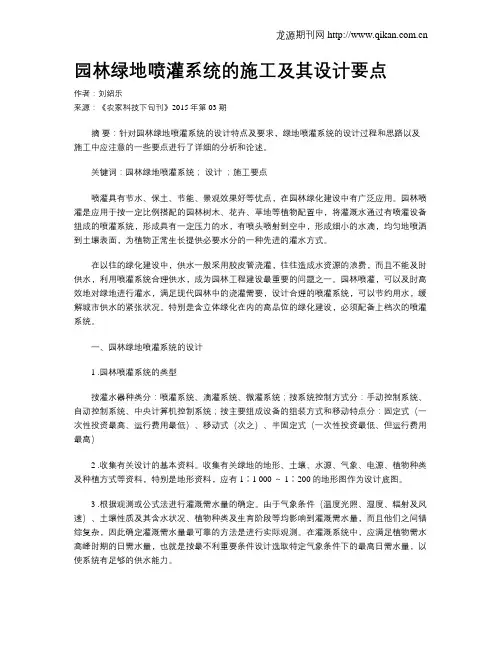

园林喷灌系统的设计特点
园林喷灌系统的设计特点
园林绿地喷灌系统的设计与大田、菜园、大棚、温室的灌溉不同园林绿化喷灌地块的复杂性园林绿化喷灌地块的复杂性
园林喷灌对象的多样性 构成了复杂的需水要求
园林灌溉要有一定的景观和环境效
园林灌水系统宜采用自动控制
注重经济实用性
园林绿地喷灌系统的设计
园林喷灌系统的类型
按灌水器种类分 喷灌系统、滴灌系统、微灌系统 按系统控制方式分 手动控制系统、自动控制系统、中央计算机控制系统 按主要组成设备的组装方式和移动特点分 固定式 一次性投资最高、运行费用最低 、移动式 次之 、半固定式 一次性投资最低、但运行费用最高
、收集有关设计的基本资料
收集有关绿地的地形、土壤、水源、气象、电源、植物种类及种植方式等资料 特别是地形资料 应有 1∶1 000 ~ 1∶200 的地形图作为设计底图。
根据观测或公式法进行灌溉需水量的确定
由于气象条件 温度光照、湿度、辐射及风速 、土壤性质及其含水状况、植物种类及生育阶段等均影响到灌溉需水量 而且他们之间错综复杂 因此确定灌溉需水量最可靠的方法是进行实际观测。但在设计阶段缺乏实测资料 这就需要根据影响需水量的因素进行估算 估算灌溉需水量 可通过公式进行计算或参照表 2 选取。 在灌溉系统中 应满足植物需水高峰时期的日需水量 也就是按最不利重要条件设计选取特定气象条件下的最高日需水量 以使系统有足够的供水能力。
灌水方式的选择
灌水方式的选择 一般用自来水接皮管浇灌和完整喷灌系统浇灌两种。根据收集到的资料及绿地工程的简易或复杂程度 可进行如下选择 如果工程简单、绿地面积小、业主要求不高 可选择简易自来水接皮管浇灌 这时设计好给水、出水和给水管道就可以了。如果绿地质量要求较高、工程较复杂、绿地面积又大 这时就要深入设计整个喷灌系统。从给水到管道到出水喷头 均要仔细思考。
灌水器的选择
灌水器选择的影响因素
要考虑其本身的性能。如喷头的工作压力、流量、射程、组合喷灌强度、喷洒扇形角度可否调节、滴灌带 管 的滴孔间距、滴孔流量、最大铺设长度等。 要考虑土壤的允许喷灌强度、地块大小形状、植物种类、水源条件、用户要求等因素。在同一工程或同一喷灌系统中 宜选同一种型号或性能相似的灌水器 以便于灌溉均匀度的控制和整个系统的运行管理。 灌溉系统是为了弥补植物需水的不足 而不是创作人工水景 一定要在满足植物需水的前提下 尽量照顾景观效果。
喷头类型选择与应用
埋藏式升降式喷头 在喷水时自动弹出地面 不喷时缩入 不影响地面景观和其他机械作业。
微喷产品 射程小、流量低、灌溉强度小 水喷在植物附近。产品类型有雨鸟xeri-bubblers 系列 xeri-sprays 系列、农用微喷头、mq 喷头系列、sp 系列。适合于花卉、苗圃灌溉、特别是坡地灌溉系统。
滴灌产品 可直接把水肥输送到植物根区 可节水 使植物生长在最佳环境中 但在首
部必须安装可靠的过滤设备。产品类型有单滴头、复合滴头、滴灌管和滴灌带、雨鸟xert-bugi滴头。适合于花卉、灌木、
树木 特别是成行种植的绿化带、绿篱、行道树等。
灌水器布置 一般滴灌和微喷灌系统的管沿植物种植行向布置 而滴头或微喷头以适当间距安装在毛管之上 但在园林喷灌中 滴灌和微喷相对较少。 喷灌系统中喷头的布置包括喷头的组合形式、喷头沿支管上的间距及支管间距等。喷头组合形主要取决于地块形状以及风的影响 一般为矩形和三角形 或为特例正方形和正三角形。矩形或正方形布置适用于地块规则、边缘呈直角的条件 这种形式的设计简便 容易做到使各条支管的流量比较均衡。
根据以上的资料和数据 绘制喷灌系统的设计施工图
园林绿地喷灌系统的施工注意点 在进行园林绿地喷灌系统的设计之后 就进入了施工阶段。在施工阶段 要注意以下几个问题.
绘制精确的施工图设计
由于城市绿地被地面建筑道路分割得左一块、右一块 且形状不规则 因此 绘制施工图前 要准确测量地形现状图。如果绿地地形测得不准 会给整个设计工作造成错误。
喷头的选择布置和组合
施工时针对实际情况，每块绿地由周围向中间进行喷头布置 射程要相互压盖1/3 ~ 1/4 角度按实际需要而决定。要注意一条支管上的两个喷头的压力差不能超过 20%。遇到特殊情况 喷头也可布置在草坪拐角处的圆弧中心上 有些条状草坪还可布置矩形喷头。一定要确保不漏水 不喷到马路和建筑物上去。为了使喷头布置更科学 尽量按每块小绿地单独分开布置 然后再在比例尺的大图上布置连接管线。
管件规格选择
由于城市绿地太分散 形状复杂 管路拐弯多 分支多 弯头、接头、三通、四通、竖杆也多 因此 局部损失和沿程损失的比例要大 一般用 1.5/10 ~ 2/10 较为合理。
与市政设施配合
城市绿地中有许多地处各单位、街道中 地下隐蔽工程很多 给施工带来了很大的不便和困难 比如管道边沟过马路的问题 就可以采用通过马路下打孔或铲子人工掏进 省时又省工 每米造价可以节约几十元钱。地下隐蔽工程太多之后 在工程设计时没遇到的光、电缆线很多 施工时一定要先有思想准备 合理处理好这两者之间的关系。
喷头的高度
比如地埋式喷头顶部不能超过地面 以免被人践踏或被草坪剪草机碾压。一般绿地只要使喷头顶部低于地面以下 0.5cm 就可 且周边的喷头埋高位置要离开马路一定距离 一般以30 ~ 40cm 为宜。3.6 施工后要进行试验 确保系统正常运行
