4 三通-异径接头理论重量表教程

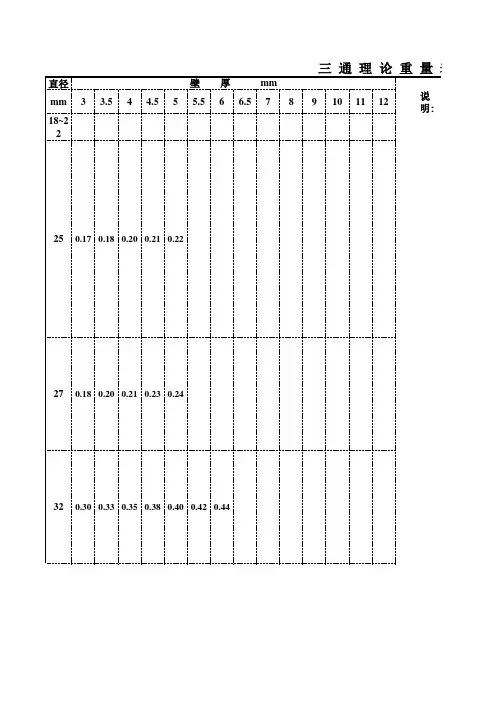

三通理论重

明:

1、表中所列重量均为等径三通重量。二级变径按 0.94计算 , 三级变径按 0.91计算, 四级变径按 0.89计算.

2、计算公式 :

式中

S=壁厚 mm D=外径 mm C=三通主管长度 mm (参见有关标准

所有三通重量均为理论重量,仅供参考。(需按实际管厚计算

论重量表 kg/只

0.02466*(S+1.5(D-S-1.5(3C-/1000

外径

993 999 1126 1266 1043 1050 1183 1331 1093 1100 1240 1395

常用钢制管件弯头三通异径管管帽理论重量体积表

常用管件产品重量/体积表使用说明 1本表的管件重量依据ASME ASME 等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。 2 90°弯头重量计算公式：W=*10-6R(D2-d2) 式中：W — 90°弯头重量，kg； R —弯头的曲率半径（结构尺寸），mm； D —弯头外径，mm； d —弯头内径，mm。弯头重量公式中采用碳钢比重，即dm3计算。 45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。 3钢管重量计算公式：W=(D-T) 式中：W —钢管每米长度的重量，kg/m； T —钢管壁厚，mm； D —钢管外径，mm。钢管重量公式中采用碳钢比重，即dm3计算；奥氏体不锈钢管的重量为上式重量的倍。 4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg； W —表中同一公称通径已列出壁厚的产品重量，kg； t —估算的对焊管件的产品壁厚值，mm； T —表中同一公称通径已列出壁厚的产品壁厚值，mm。 5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表

钢制管件理论重量表--

常用钢制管件产品重量/体积表使用说明 1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。 2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2) 式中：W — 90°弯头重量，kg； R —弯头的曲率半径（结构尺寸），mm； D —弯头外径，mm； d —弯头内径，mm。弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。 45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。 3钢管重量计算公式：W=0.02466T(D-T) 式中：W —钢管每米长度的重量，kg/m； T —钢管壁厚，mm； D —钢管外径，mm。钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。 4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg； W —表中同一公称通径已列出壁厚的产品重量，kg； t —估算的对焊管件的产品壁厚值，mm； T —表中同一公称通径已列出壁厚的产品壁厚值，mm。 5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注

异径接头(大小头)尺寸参数(1)

异径接头（大小头）尺寸参数异径接头尺寸(mm) (GB12459 GB/T13401)(SH3408 SH3409)Size of Template joints(mm) (GB12459 GB/T13401)(SH3408 SH3409)公称通径NominalDia DN25×2025×1532×2532×2032×1540×3240×2540×2050×4050×3250×2565×5065×406 5×3280×6580×5080×40100×80100×65100×50125×100125×80125×60150×125150×1 00150×80200×150200×125D1D2长度Lenght公称通径NominalDia DN500×350550×550××400600×500600××400650×600650××450700×600700××45075 0×700750××500800×700800×0×500850×700850×0×500900×800900×0××00××700D1 A系列B系列D2长度B系列A系列B系列A seriesB seriesA seriesB series 33.7 33.7 42.4 42.4 42.4 48.3 48.3 48.3 60.3 60.3 60.3 76.1 76.1 76.1 88.9

88.9 88.9 114.3 114.3 114.3 139.7 139.7 139.7 168.3 168.3 168.3 219.1 26.9 21.3 33.7 26.9 21.3 42.4 33.7 26.9

常用钢制管件(弯头、三通、异径管、管帽)理论重量体积表

常用管件产品重量/体积表使用说明 1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响( 如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。 2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2) 式中：W — 90°弯头重量，kg； R —弯头的曲率半径（结构尺寸），mm； D —弯头外径，mm； d —弯头内径，mm。弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。 45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。 3钢管重量计算公式：W=0.02466T(D-T) 式中：W —钢管每米长度的重量，kg/m； T —钢管壁厚，mm； D —钢管外径，mm。钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。 4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg； W —表中同一公称通径已列出壁厚的产品重量，kg； t —估算的对焊管件的产品壁厚值，mm； T —表中同一公称通径已列出壁厚的产品壁厚值，mm。 5 本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。弯头理论重量表 2012年09月01日更新发布:

桥架理论重量

钢质托盘、槽式电缆桥架、型号、规格、理论重量 RDQJP、C型托盘、槽式电缆桥架是一种全封闭型电缆桥架，它适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。托盘、槽式直通桥架RDQJ-C-1A 序号型号规格A×B 理论重量kg 1 C-1A- 2 100×50 13.12 2 C-1A-4 200×100 28.32 3 C-1A-6 300×150 42.03 4 C-1A-9 600×200 85.19 扁形直通桥架终端封头KXQJ-C-1B 序号型号规格理论重量kg A1×B1 A×B 1 C-1B-1 43×18 50×25 0.21 2 C-1B-2 93×4 3 100×5 0 0.3 3C-1B-4 190×90 200×100 1.11 扁形水平等径弯通KXQJ-C-2A 序号型号规格理论重量kg A×B L 1 C-2A- 2 100×50 400 4.03 2 C-2A-4 200×100 500 1.11 9 C-2A-9 600×200 1000 4.74 垂直等径上弯通KXQJ-C-2B 序号型号规格理论重量kg A×B L 1 C-2B- 2 100×50 350 3.33 2 C-2B-4 200×100 400 9.54 3 C-2B-9 600×200 600 50.49 垂直等径下弯通KXQJ-C-2C 序号型号规格理论重量kg A×B L 1 C-2C- 2 100×50 350 3.52 2 C-2C-4 200×100 400 11.47 3 C-2C-9 600×200 600 55.28 垂直等径左下弯通KXQJ-C-2D 序号型号规格理论重量kg A×B L1 L2
