蒸汽管道建设工程施工组织设计方案

目录

一、工程概况

二、施工目标

三、管理组织

四、编制依据

五、施工准备计划

六、各分部分项的主要施工方案与技术措施

七、质量保证措施

八、工期保证措施

九、安全保证措施

十、临时用电及消防安全措施

十一、文明施工保证措施

十二、环境保护措施

十三、雨季施工措施

十四、地下管线及其他地上地下设施的加固措施

十五、成品保护措施十六、竣工服务措施十七、施工资源计划十八、施工总平面图十九、施工临时用地

一、工程概况

(一)工程名称:

(二)工程地点:

(三)工程概要:

(四)材质要求:本工程蒸汽管道属GB2类压力管道,管道之间的连接,均采用焊接连接。直埋管道采用管中管技术,内固定,外滑动。工作管采用20#无缝钢管,外套管为螺旋焊接钢管,材质为Q235-B,保温材料采用耐高温超细玻璃棉,使用温度530℃,外套钢管采用聚脲防腐。工作管所有焊缝100%探伤,外套管补口焊缝100%超声波检查,Ⅱ级合格。

二、施工目标

以质量求生存,以信誉求发展,以实现顾客满意为目的,在工程实施过程中,我公司将运用先进的管理方法,科学的计划与组织人、材、物、机等诸要素,合理利用时间与空间,保证工程施工达到优质、低耗、高效和安全的目的。

1、工期目标签订合同后15天内完工

2、质量目标:合格

3、安全生产目标:坚持“安全第一,预防为主”的方针,保证一般事故频率小于1‰,工伤率为零,在施工期间杜绝一切重大安全质量事故。

4、文明施工和环保目标:合理安排施工生产,保证施工现场的整洁,尽量做到不扰民,降低噪音,减少因施工给公众带来的不便。

5、服务目标:我公司在竣工交验后,按《建设工程质量管理条例》中规定的质量保修期,对该工程实行保修。

三、管理组织

本工程根据其特点,在现场成立项目经理部,负责对工程的领导、决策、指挥、协调、控制等事宜,对工程的进度、质量、安全和现场文明等负全部责任。

1、项目经理部组织结构图

2、施工组织管理

(1)、在工程项目经理的领导下,各专职负责人采取横向分工负责,协调配合与纵向责任落实的管理方法,科学的制定计划和决策。

(2)、各职能负责人根据施工进度计划,提前做好本专业的工序安排、人员组织及有关专业之间的配合计划。

(3)、建立现场管理规章制度和实施方法,建立检查制度,采取定期检查和随时检查相结合,专项检查和综合检查相结合,发现问题及时整改。

(4)、项目经理部定期召开由业主、监理参加的协调会,协调工程进度、配合关系、资金及供料事项等。

四、编制依据

1、施工图纸及招标文件、答疑等。

2、《城市供热管网工程施工及验收规范》(CJJ28-2004)。

3、《城镇直埋供热管道工程技术规程》(CJJ/T81-98)。

4、《建筑工程施工质量验收统一标准》。

五、施工准备计划

1、认真熟悉及审查图纸,领会设计意图、工程技术质量要求,勘察现场核实现状,从而编制施工方案和施工预算。

2、组织施工人员认真学习工程技术文件及工程中所执行的规范、标准,深入了解工程的规模、目标、技术质量和安全要求。明确各自的工作范围和职责,施工中严格履行合同。

3、根据工程量、总工期、施工进度计划合理组织物资、机械、人员进驻现场,并确定各类物资仓库、堆场及施工机具停放场地。

4、施工人员进场后按照业主提供的地下障碍的位置进行现场刨验,以免损坏地下设施,并做好记录和标识,保证工程进度和安全施工。

5、清理作业带时不许破坏地表地貌,保护现场周围环境。

6、本工程所有材料设备必须具有合格证,并经建设单位和监理工程师认可方可购置。

六、施工方案

施工顺序:测量放线→材料进场→沟槽开挖→垫层制作→下管→工作管焊接→工作管焊口探伤→补口保温→外套管焊接→外套管焊口探伤→外

套管补口防腐→疏水排潮安装→沟槽回填→蒸汽吹扫→恢复原貌→竣工验收

(一)、测量放线

1、开工前由业主组织有关部门进行交桩、交线,并提供测量控制点,水准点标高应与临近水准点标高相闭合,施工单位应复测主要桩设置的稳定性位置、个数、方向,并应尽快增设必要的护桩,并做好交接记录,以便在丢失破坏情况下,及时准确补测恢复。根据业主提供的测量控制点及施工图放出管道中心线,每隔50米设一中心桩,在管道转折点处应适当增设控制桩,完成后将测量结果提交监理工程师核查,作为施工放线的依据。在每段测量完成后报经监理工程师核查合格前,该段工程不得动工,测量工作应在有专业知识和经验丰富的技术人员的直接领导下进行,使用符合精度要求的测量仪器。

2、根据业主提供的水准点每隔100米引测一临时水准点,闭合差小于允许误差方可使用临时水准点,应设置在通视固定的建筑物上或牢固的桩上,并应妥善保护。施工设置的临时水准点、管道轴线控制桩、高程桩必

须经复核后方可使用,并应经常校核。对于所有永久性标桩,包括中线桩、转角桩、水准基点、三角网点、桥涵结构物的控制点。通读放祥的检验工程所必须的标桩,应设有易于识别的标志并认真加以保护。在工程竣工前,如有永久性标桩发生损坏或移位,应根据监理工程师的批示,重新恢复这些标桩。由施工而引起的标桩位置的变动,包括把标桩暂时移到附近点,并及时将这些变化通知监理工程师。

3、根据管道中心线划出开槽边界线,经监理工程师验线合格后方可开槽施工。

4、在定线测量中,如发现图纸某些地面标高有错误或有变化需要重新调整时,应向监理工程师提交一份详细资料,列出需修正的标高报监理工程师核查确认。在监理工程师做出正确判断前,有争议的标高及有关现有地面不得受到扰动。在测量放线过程中,若发现与其他管线或设施发生矛盾,及时与设计单位及建设单位联系,必要时请有关部门人员到场协调解决,以确保工程顺利进行。

5、在合同执行期间,我方为监理工程师免费提供所需全部辅助测量人

员配合监理工程师复测。

(二)、材料运输及布置

1、直埋蒸汽管吊装、运输、安装过程中、严禁与尖锐物、刃器等杂物接触,以防止破坏防腐层。吊具使用尼龙或橡胶柔性吊带(宽度不小于100毫米),吊装蒸汽管时不准用钢丝绳和链条。在任何情况下严禁在地面上采用自身滚动和拖拉方式搬运、移动。汽车装运宜采取垂直起吊方式。管材、管件及设备由供货单位负责运至现场并负责卸货,装卸时应采用柔性的吊带,不许采用钢丝绳来装卸和运输管道。管道装卸时应设两个支撑吊点,以保证管道稳定,在装卸过程中应防止管道的撞击。尤其应注意对管端的保护。

2、管材、管件及设备运至现场后,由材料员、质检员逐根、逐件地检查管材的质量,经检验合格卸至指定地点,并做好标识记录,不合格产品不准使用,并应具备产品合格证。

3、管材存放

(1)、场地应平整、无杂物积水,并有足够承载能力。码放蒸汽管底

部应垫以方木,方木间距2米为宜,厚度大于100毫米,宽度大于150毫米。同规格直埋蒸汽管应码放在一起,表明规格,数量,码放高度最大为2米,堆垛离热源不小于2米。直埋蒸汽管存放期间端头应采取密封措施,露天存放应用帆布覆盖,防止太阳长时期照射或雨淋。采用半挂车及吊车运输管材过程中应采取相应的保护措施,保证管身防腐层及管端坡口不被碰坏。吊管时用尼龙吊装带吊装,凡现场有条件的应将管材一次性运至槽边,按单线图下管要求,编号摆放。

(2)、管材和管件应存放在高于地面的位置,并做好支撑、铺垫,堆放的形式应符合供货商提出的要求。管材若直接堆放在地面时,要求地面平整,不能有石块和容易引起管道损坏的尖利物体,管道两侧用木楔挡住以防管道滚动。堆放时应注意底层管道的承重能力,不得变形。管材在露天存放时应做遮蔽措施,严禁在阳光下暴晒,以防温度过高,并做好防雨、防尘,严禁管道附近有长期明火。在管道和管件安装施工之前,不得拆除端盖并保护部件。

(三)、沟槽开挖及管基处理

1、沟槽开挖前,应根据甲方及有关单位提供的地下管线布置情况,人工进行探挖,以防破坏原有地下管线。

2、按照测量放出的开槽边界线开挖沟槽,并派专人负责核定沟槽开挖的深度。

3、基坑挖好后,应对基坑进行抄平修正。若局部超挖,可用素土、灰土或砾石回填夯实至与地基基本相同的密实度。

4、尽量减少基坑暴露时间,沟槽挖好后及时进行下一道工序的施工。

5、按设计要求,沟槽挖好后做20㎝砂垫层。

(四)、管道安装

1、下管

(1)、用吊车及尼龙吊装带将直埋式蒸汽管吊装安置在管道沟槽内或支墩上,吊装时应设专人指挥,严格按照“单线图”上所注的蒸汽管编号进行下管,并设专职测量员对管道安装标高进行有效的监控。

(2)、管道安装前,应对管材逐根进行检验,管材与插口的工作面应保证表面平整,尺寸准确。不合格管不准使用,有缺陷的管材应有供应商

进行修补。

(3)、管材内、外壁应光滑、清洁,表面不许划伤和有气泡、凹陷、凸起、沟条缺陷,铺设管道时,按照设计要求制作基础,下管时应采取可靠的软吊带平稳下沟,不得与沟壁或沟底碰撞,不许打弯,必须直上直下。

(4)、管道安装时其坡度必须符合设计要求,严禁无坡或倒坡。严格控制管内底标高,测量精度控制到毫米。管道安装时,应将管节的中心及高程逐节进行调整正确,安装后再进行复测,如发现位移应重新复位,合格后再继续进行安装。

(5)、管节安装后应对前面管节接口部分进行填土,以防基槽暴露时间过长产生变形,随开槽随下管安装。

(6)、管道焊接应根据焊接工艺评定制定焊接工艺规程。焊接时依照《工业金属管道工程施工及验收规范》实施。因直埋蒸汽管道不仅施工难度大,而且不易检修,因此对施工有很高要求,而施工的主要质量控制工序是焊接,所以管道焊接要严格执行GB50235-97及GB50236-98规范中的“焊接及检验”的要求。

(7)、管道施焊前应将坡口两侧各50mm表面上的油污、锈、水分等杂物及坡口内、外侧毛刺等清理干净,使坡口及两侧10mm范围内外表面露出

金属光泽。槽内施焊时需挖工作坑。

2、管道接口

(1)、管材进入施工现场要经过检查验收并提供管材及保温材料的合格证方可使用。焊接使用前,必须用手提角磨机将蒸汽管坡口及其内外侧

表面不小于10毫米范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净,

且不得有裂纹,夹层等缺陷。

(2)、管子或管件对接焊缝组对时,内壁应齐平,内壁错边量不应超过管壁厚度的10%且不大于2毫米。(如用外对口器对口,错边量控制在允

许范围内)

(3)、管道焊接要求:

a、管道焊接要严格执行《工业金属管道焊接工程施工及验收规范》

GB50235-97进行施工(根据设计要求)内管均采用氩电弧焊100%x射线检测,外套管采用手弧焊工艺100%超声波检测。

b、焊接人员应持有省级劳动部门或地级市劳动部门颁发的考试合格证书。

c、预制保温管的直管接头必须对直,一般不允许在接头处出现转角。如遇特殊情况应取得设计院同意。

d、工作钢管的每道焊口,焊缝检验并确认合格,履行验收手续后,再交保温补口工序。

e、全部焊口都应打上焊工钢印,并作好检查记录。

(4)、酸性焊条在使用前必须进行烘干,烘干温度75℃~150℃,烘干时间为1~2小时。每次烘干数量以满足实际需用量为准。在使用的过程中放在保温桶内进行保温,保持焊条干燥,随用随拿,焊条重新烘干次数不得超过两次。当焊条药皮有脱落及显著裂纹时不得使用。

(5)、严禁在坡口之外的母材表面引弧和试验电流,并防止电弧擦伤母材。

(6)、直埋式保温蒸汽管焊接采用单面焊,双面成型工艺,宜采用对称焊,为了方便焊接在焊接接口处挖工作坑,每道焊口施焊三遍即:打底

采用氩弧焊单面焊双面成型。填充焊,盖面焊,采用人工手弧焊管道焊接后必须对焊缝进行外观检查,应将层间渣皮、飞溅物清理干净,外观检查合格后,方可进行下一层焊接,每层焊缝接头相错不小于20毫米。

(7)、施焊过程中应保证起弧和收弧处的质量,收弧时应将弧坑填满。

(8)、每道焊缝应一次连续焊完,当因故中断焊接时,应根据工艺要求采取保温、缓冷或后热等防止产生裂纹的措施,再次焊接前检查焊层表面,确认无裂纹后,方可按原工艺要求继续施焊。

(9)、管道预制必须按照管道系统单线图施行。

3、焊接工艺:

(1)、在确认了材料的焊接性后,应在工程焊接前对被焊材料进行焊接工艺评定。

(2)、焊接工艺评定使用的材料应符合GB50236-98规范中的规定。

(3)、焊接工艺评定试件的坡口加工,组对及清理等工艺措施应符合规范中的要求。

(4)、评定试件应由技能熟练并有效持证的焊工施焊。

(5)、焊接工艺评定过程中应做好记录,评定完成后应提出焊接工艺评定报告,焊接工艺评定报告应有焊接技术负责人审签。

4、操作要求:

(1)、一般要求:

a、保温管、三通、弯头、补偿器、固定支座等预制件进入现场时,需有相关厂家合格证书及保温制品的性能检测报告,保温管外防腐层不得有划痕、坑洞、破损等现象。内外钢管均应在钢管生产厂进行100%超声波检验.并作水压试验。

b、预制保温直管分类堆放,管端应用罩封好,堆高不宜超过2米,吊装时应采用宽带,并轻吊轻放。

c、沿线各固定支墩及管槽定位应整体放线,统一开挖,以筹备调整施工中碰到的各种障碍物。遇有障碍物,可根据现场情况,采取提前适当偏移管线或移动、改造障碍物的方法。

d、蒸汽管道的槽底土质必须强弱一致,若遇较软土质时,应再挖深600—800mm填充毛石或级配砂石至槽底标高,挖槽要求按照(城镇直埋供热管

道工程技术规程) (CJJ104-2005)执行。

e、蒸汽直埋管道复合保温结构在形成整体严密外护之前要严格防水。因此。切忌雨天作业,沟下应严格排除积水。为避免运至现场的保温管受雨淋吸水,在补口施工前,应保护好预制厂设置的封端防水罩或其他防水设施。

f、按设计要求在管段低点设置凝结水疏水装置,疏水装置安装在固定支墩附近,与固定支墩同步进行安装,疏水管引至疏水箱内,箱内设疏水装置,凝结水就近排入排水井内,箱内疏水管需作保温。

(2)、补偿器要求:

a、波纹补偿器应按补偿器制造厂家的安装指南进行安装,安装时注意保证补偿器的同轴度。补偿器应在出厂前进行水压试验,试验后应注意排水,保持内部干燥。

b、补偿器与管道及管件焊接好后,临时固定螺栓处的补口暂不焊接,需等业主、监理、补偿器厂家现场检查无误后,方可割除临时固定螺栓,然后补口。

5、外套管补口焊接程序要求

(1)焊工必须持有效证件上岗。

(2)工作管焊缝射线探伤合格后方可进行外套管补口焊接。

(3)每个补口由上下两片瓦壳焊接,如遇特殊情况需用多片瓦壳焊接需经业主、监理同意。

(4)下部瓦壳焊接好以后,交由管厂进行保温,保温做好后,再焊接上部瓦壳。

(5)全部焊缝焊接好以后,由焊接质量检查员与监理工程师进行焊缝外观检查,符合要求后由检测单位对焊口进行检查。

(6)补口瓦下好料后,先与管道点焊固定,然后进行焊接前检查,主要内容与要求如下:

A、坡口检查,要求单面坡度为35°,误差±5°。

B、对口间隙检查,要求为2~4mm。

C、对口错边量检查,要求为不大于2.5mm。

以上三项检查合格后方可进行正式施焊。

蒸汽管道专项施工方案(精)

张家港永恒线热网管道建设 工程一标段 蒸汽管道专项施工方案 编制:马福明 审核:王科 批准:包建平 江苏兴安建设集团有限公司 2013年1月12日 目录 1、工程概况与编制说明―――――――――――――――1 2、安装技术准备工作――――――――――――――――1 3、安装工艺流程――――――――――――――――――4 4、安装设备、工具一览表――――――――――――――4 5、起重设备――――――――――――――――――――4 6、安装工艺――――――――――――――――――――4 7、焊接――――――――――――――――――――――6 8、无损检测及水压试验―――――――――――――――7 9、管道保温――――――――――――――――――――9 10、安全技术要求――――――――――――――――――10

11、质量保证体系――――――――――――――――――14 1、工程概况与编制说明 1.1工程概况 ㈠工程名称:张家港永恒线热网管道建设工程一标段 ㈡设计单位:南京苏夏工程设计有限公司 ㈢建设单位:张家港永兴热电有限公司 ㈣工程概况:从永兴热电预留DN800接口至苏虞张高速和安庆路交叉口。本标段架空蒸汽管道长度约为2430米,包括固定支架和滑动支架的安装,疏水装置安装,蒸汽管道的敷设及焊接,管道无损检测和水压试验,管道除锈及保温等。本工程设计蒸汽管道为压力管道GB2类,补偿方式采用自然补偿和耐高压自密封旋转补偿器补偿。设计压力1.5Mpa 、温度320℃. ㈤施工单位:江苏兴安建设集团有限公司 1.2编制说明 1、张家港永恒线热网管道建设工程的招标文件 2、南京苏夏工程设计有限公司设计的工程设计文件 3、国家和地方颁布的有关文件和规范要求 执行规程、规范及标准 1、《工业金属管道施工及验收规范》(GB50235-2010) 2、《现场设备、工业管道焊接工程施工及验收规范》(GB50236-2011) 3、《城镇供热管网施工及验收规范》(CJJ28-2004)

热力管道工程施工组织设计方案

济南市武家庄旧村改造工程(一期室外综合管线) 热力工程施工方案 编制单位:中国新兴建设开发总公司 济南武家庄旧村改工程项目部 编制日期:二0一二年九月二十二日

热力工程施工方案 一、工程概况 1、工程简介 武家庄旧村安置小区工程位于济南市高新技术开发区孙村片区西北部。规划面积43.2公顷,为新建小区。 本工程为武家庄旧村安置一期室外综合管线工程,包括给水系统、排水系统、热力系统及毛石挡土墙工程。 2、主要工程量 热力系统供回水温度80/60℃,采暖系统分为高、低两个区。热力管道采用直埋敷设,直埋管道为高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管,弯头、三通管件使用加强型。管径有DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300。总长约5389m,放气井4座,排气井8座,检查井8座。 二、施工部署 1、施工阶段划分 施工阶段原则上划分施工准备阶段、施工阶段、竣工验收阶段。 ⑴、施工准备阶段 从接到中标通知书后至开工前进行,编制施工准备计划,按计划进行各种施工前准备。 ⑵、施工阶段

在这期间需合理组织、精心施工,完成工程各项指标。 ⑶、竣工验收阶段 在工程完工后进行,期间需进行大量资料准备工作,整理各项原始数据,按业主要求提供项目竣工验收各项资料,配合业主进行项目各种检测和评定。 2、施工区域划分 根据现场情况,施工区域分为5个区,一区为西南部,主要有3-3#、3-4#、3-5#、3-6#、3-11#;二区为东南部,主要有3-14#、3-15#、3-16#、3-17#、3-18#;三区为东北部,主要有3-19#、3-20#、3-21#、3-22#、3-23#、3-24#;四区为西北部,主要有2-14#、2-16#高层;五区为主路部分。 三、施工准备 1、现场调查: ⑴、开工前根据设计图纸和招标文件资料进行沿线踏勘和调查,将现场情况和问题逐一列出,集中研究处理方案。 ⑵、确定水准点标高、位置,以便施工放样时设置临时标志。对于施工范围内的测量标志,必须采取措施妥善保护,以免施工时由于不慎而受损。 ⑶、提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定,确保工程的顺利实施。 ⑷、做好进场设备的维护保养,力争做到相应配套、性能完好,应用方便、器具齐全。 2、交底: 计划在开工前组织任务交底和技术交代,由工地技术负责人根据施工组织设计的要求,将工期安排、质量标准、安全要求、节约指标、文明施工、技术措

蒸汽管道专项施工方案要点

目录 1、工程概况与编制说明―――――――――――――――1 2、安装技术准备工作――――――――――――――――1 3、安装工艺流程――――――――――――――――――4 4、安装设备、工具一览表――――――――――――――4 5、起重设备――――――――――――――――――――4 6、安装工艺――――――――――――――――――――4 7、焊接――――――――――――――――――――――6 8、无损检测及水压试验―――――――――――――――7 9、管道保温――――――――――――――――――――9 10、安全技术要求――――――――――――――――――10 11、质量保证体系――――――――――――――――――14 1、工程概况与编制说明 1.1工程概况

㈡设计单位:中国瑞林工程技术有限公司 ㈢建设单位:金隆铜业有限公司 ㈣工程概况:从动力车间到原有1#和新增2#蒸汽干燥机。本标段架空蒸汽管道长度约为455米,包括固定支架和滑动支架的安装,疏水装置安装,蒸汽管道的敷设及焊接,管道无损检测和水压试验,管道除锈及保温等。本工程设计蒸汽管道为压力管道GC2类,补偿方式采用自然补偿和耐高压自密封旋转补偿器补偿。设计压力1.6-4.0Mpa、温度饱和. ㈤施工单位:中国十五冶华东公司 1.编制说明 2、中国瑞林工程技术有限公司设计的工程设计文件 3、国家和地方颁布的有关文件和规范要求 执行规程、规范及标准 1、《工业金属管道施工及验收规范》(GB50235-2010) 2、《现场设备、工业管道焊接工程施工及验收规范》(GB50236-2011) 3、《工业设备及管道防腐工程施工及验收规范》(GB50726-2011) 4、《工业设备及管道绝热工程施工规范》(GB50126-2008) 2、安装技术准备工作 2.1由项目经理负责整体安装工作,组织并管理技术领导小组、安装领导小组、质量管理小组。 ⑴技术领导小组的职责 审查图纸及技术把关。做到深刻领会图纸中每个细节,管道平、立面及其相互之间的关系一定要搞清、搞明,遇到图纸不清等问题及时与设计单位联系。 ⑵安装领导小组的职责 ①检查各项工作、工艺准备情况。 ②管道及其配件是否齐全。 ③按图纸组织施工人员安装,确保安装施工质量。 ⑶质量管理小组的职责 对所用原材料按国家相关标准、规范进行检查,对安装过程中每个环节必须进行监督,并得出检查报告,保送施工技术部。 2.2施工准备 ①技术资料审查、会审管道全套安装图纸,填写压力管道开工报告,编制施工方案 ②施工便道清理;施工现场具备路、水、电三通,在场地平整的基础上,为适应设备、材料、半成品的堆放和吊车、汽车拖车的进退,对场地进行人工找平和清理及绿化带内的树木移植。 ③施工水源来自厂区内,用DN50管引出,两端加DN50阀门接到用水点用于试压用水。 ④施工电源来自沿线配电室或工厂,电缆用3×75+1×25安临时配电盘,再从配电盘用电缆引到各用电器。 ⑤在现场布置4台氩弧焊机,3套气焊,手持电动工具等布置安装现场。 ⑥设备、材料吊装根据现场实际情况工区自行安排。 ⑦支架的检查与验收。对土建施工的支架位置(平面坐标及标高)应用仪器进行校核验收,支架结构的强度及表面质量均应符合设计要求,支架预埋钢板的位置,标高应做为检查验收的重点。 3、安装工艺流程 管子、管件、管道附件、阀门质量的检验→管道滑动、固定支架的制作与安装→管道除锈及端部坡口制作→主管道吊装、组对与焊接→主管道上放空及疏水装置的安装→补偿器的安装→焊缝外观检查→无损探伤→试压→保温→冲洗、吹扫→交工

蒸汽管道专项施工组织方案

专业技术资料分享 中棒线蒸汽管道专项施工方案 一、工程概况: 本工程属于蒸汽管道安装工程。地点位于大冶特殊钢股份有限公司中棒线 厂区内,主要供轧钢综合楼用蒸汽。由中冶京诚工程技术有限公司设计。蒸汽管道材料为无缝钢管,材质20号钢,标准号20-GB3087—2008,管经为DN150,总长约430米。该蒸汽管道的工作温度为194℃,工作压力为 1.27Mpa 。 二、施工依据 1、中冶京诚工程技术有限公司设计图纸261.40A101A06R-TE002 2、《工业金属管道施工规范》(GB50235—2010) 3、《现场设备、工业管道焊接工程施工及验收规范》(GB50236—98) 4、《承压设备无损检测》JB/T4730-2005 5、《工业设备及管道绝热工程施工规范》GB50126-2008 6、《工业设备、管道防腐蚀工程施工及验收规范》HGJ299-91 7、《管道支吊架》GB/T17116 8、《特种设备安全监察条例》(2009) 9、《压力管道安全技术监察规程-工业管道》TSG D0001-2009 三、施工工艺 (一)管子检验: 1、管材必须具有制造厂材质证明书、合格证,并且符合GB/T8163—2008标准。材质为20#钢。 2、管子应进行逐根检查,其外径、壁厚允许偏差应符合钢管制造标准。 3、管子必须进行外观检查,其表面不得有裂纹,重皮、毛刺,凹凸、缩口氧化铁等应予清除,无超过壁厚负偏差的锈蚀,麻点、凹坑及机械损伤等缺陷。(二)管件检验 1、管件、管道组成件必须有产品合格证明书,并应按设计要求核对材质, 型号和规格。 2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。

蒸汽管道安装施工方案

博野县经济开发区东区集中供热中心附属管网项目 管道安装施工方案 编制柴宇 审核刘国君 批准陈亚江 山西省工业设备安装有限公司 博野项目部 2015年10月20日 目录 1、工程概况 2、编制依据

3、管道材料的验收和领料 4、管道施工工艺 5、管道预制 6、支架制作与安装 7、管道安装 8、管道焊接 9、管道试压 10、管道吹扫 11、管道涂漆 12、管道保温 13、交工前的管道安装检查 14、质量保证措施 15、工程防护 16、安全文明施工注意事项 17、质量保证体系 18、施工工序质量控制流程 19、人员配备、主要施工机具 20、施工进度保证措施 1、工程概况 1.1、工程名称:博野县经济开发区东区集中供热中心附属管网项目。 1.2、本工程管道设计压力为1.6MP a、设计温度为245℃,本设计管道属GB2级压力管道,蒸汽管道从热源接出,沿甲方指定路由采取架空、钢套钢直埋方式敷设至各

用户,关经过为DN250-DN50。 1.3、本工程蒸汽管道采用普通流体输送用埋弧焊钢管、输送流体用无缝钢管,焊接连接。保温采用离心玻璃棉材料。主要工程量如下表: 2、编制依据 2.1、施工图纸及设计要求。 2.2、《城镇供热管网设计规范》(CJJ 28-2014)。 2.3、《城镇供热直埋蒸汽管道技术规程》(CJJ/T 104-2014)。 2.4、与工程相关的国家行业标准、规范。

3、管道材料的验收和领料 A、管道组成件及管道支承件必须具有制造厂的质量证明书,其质量不得低于国家现行标准的规定。 B、管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定,并按国家现行标准进行外观检验,不合格者不得使用。 C、管道组成件及管道支承件在施工过程中应妥善保管,不得混淆或损坏。 D、阀门的壳体试验压力不得小于公称压力的1.5 倍,试验时间不得少于5min,以壳体填料无渗漏为合格,密封试验宜以公称压力进行,以阀瓣密封面不漏为合格。并填写《阀门试验记录》表格。 E、自检合格后报现场监理工程师检验认可,方可入库使用。 F、材料领出之前应会同发料人共同清点其数量、规格、型号,如发现有损伤等情况其材料不得进入施工现场;发料人应记录备案并采取隔离措施。 4、管道施工工艺 4.1、管道预制程序 施工准备——材料领用——划线——尺寸检查——下料切割——坡口加工——焊口检查——组对——点焊——检查——焊接——外观检查——焊后处理——检验——防护标识。 4.2、管道现场安装程序 预制管段搬运现场——管内清理——配管支撑安装——管段组对点焊——检查(尺寸、焊口)——焊接外观检查——检验——管内清洗——系统试压——防腐保温。 5、管道预制: 5.1 材料切割

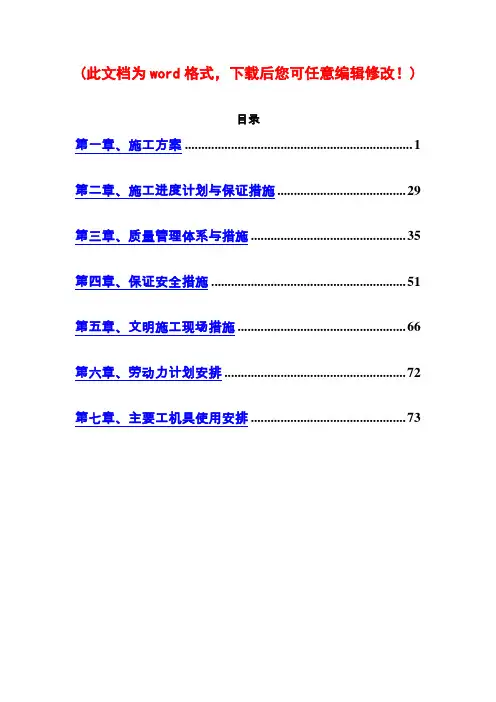

蒸汽管道安装工程施工组织设计
