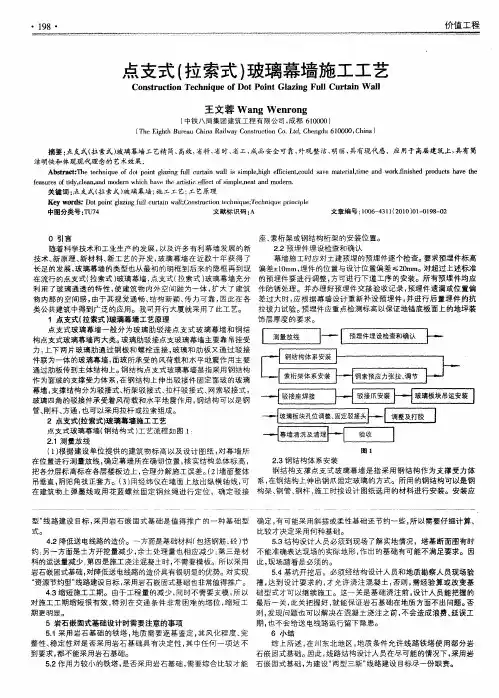

点支式(拉索式)玻璃幕墙施工工艺

点支式（拉索式）玻璃幕墙施工工艺

发表时间：2010-04-06T13:17:30.530Z 来源：《价值工程》2010年第1月上旬供稿作者：王文蓉

[导读] 点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类。

王文蓉Wang Wenrong（中铁八局集团建筑工程有限公司，成都 610000）

摘要：点支式（拉索式）玻璃幕墙工艺精简、高效，省料、省时、省工，成品安全可靠、外观整洁、明丽、具有现代感。应用于高层建筑上，具有简洁明快和体现现代理念的艺术效果。

关键词：点支式（拉索式）玻璃幕墙；施工工艺；工艺原理

中图分类号：TU74 文献标识码：A 文章编号：1006-4311（2010）01-0198-02

0 引言

随着科学技术和工业生产的发展，以及许多有利幕墙发展的新技术、新原理、新材料、新工艺的开发，玻璃幕墙在近数十年获得了长足的发展，玻璃幕墙的类型也从最初的明框到后来的隐框再到现在流行的点支式（拉索式）玻璃幕墙，点支式（拉索式）玻璃幕墙充分利用了玻璃通透的特性，使建筑物内外空间融为一体，扩大了建筑物内部的空间感，由于其视觉通畅、结构新颖、传力可靠，因此在各类公共建筑中得到广泛的应用。我司开行大厦就采用了此工艺。

1 点支式（拉索式）玻璃幕墙工艺原理

点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类。玻璃肋驳接点支玻璃幕墙主要靠吊挂受力，上下两片玻璃肋通过钢板和螺栓连接，玻璃和肋板又通过驳接件联为一体的玻璃幕墙，面玻所承受的风荷载和水平地震作用主要通过肋板传到主体结构上。钢结构点支式玻璃幕墙是指采用钢结构作为面玻的支撑受力体系，在钢结构上伸出驳接件固定面玻的玻璃幕墙，支撑结构分为驳接式、桁架驳接式、拉杆驳接式、网索驳接式，玻璃四角的驳接件承受着风荷载和水平地震作用，钢结构可以是钢管、刚杆、方通，也可以采用拉杆或拉索组成。

2 点支式(拉索式)玻璃幕墙施工工艺

点支式玻璃幕墙（钢结构式）工艺流程如图1：

2.1 测量放线

（1）根据建设单位提供的建筑物标高以及设计图纸，对幕墙所在位置进行测量放线，确定幕墙所在确切位置，核实结构总体标高，把各分层标高标在各层楼板边上，合理分解施工误差。（2）墙面整体吊垂直，阴阳角找正套方。（3）用经纬仪在墙面上放出纵横轴线，可在建筑物上弹墨线或用花蓝螺丝固定钢丝绳进行定位，确定驳接座、索桁架或钢结构桁架的安装位置。

2.2 预埋件埋设检查和确认

幕墙施工时应对土建预埋的预埋件逐个检查。要求预埋件标高偏差±10mm，埋件的位置与设计位置偏差≤20mm。对超过上述标准的预埋件要进行调整，方可进行下道工序的安装。所有预埋件均应作防锈处理。并办理好预埋件交接验收记录，预埋件遗漏或位置偏差过大时，应根据幕墙设计重新补设预埋件，并进行后置埋件的抗拉拔力试验。预埋件应重点检测标高以保证地锚底板面上的地坪装饰层厚度的要求。

2.3 钢结构体系安装

钢结构支撑点支式玻璃幕墙是指采用钢结构作为支撑受力体系，在钢结构上伸出钢爪固定玻璃的方式。所用的钢结构可以是钢构架、钢管、钢杆，施工时按设计图纸选用的材料进行安装。安装应符合下列要求：（1）大型钢结构构件应作吊点设计，并应试吊。（2）钢结构安装就位、调整后应及时紧固。（3）钢构件在运输存放、安装过程中损坏的涂层以及未涂装的安装连接部位，应按规范规定补涂。

2.4 索桁架体系的安装

索桁架由两层索(承力索和稳定索)以及它们之间的索连系杆、锚具、钢爪等组成。钢索通过锚具与主体结构锚固，然后通过调节连系杆来施加预应力，使钢索绷紧，从而保证钢索体系具有必要的稳定性，在钢索桁架上安装钢爪用来固定玻璃。

2.5钢索预应力张拉、调节

（1）根据钢索的设计长度及在设计预拉力作用下，钢索延伸长度下料；可在压套前先用钢丝进行预张紧，然后实测铁丝长度，依据该尺寸进行不锈钢索的下料。（2）在地面按图组装单榀索桁架，并初步固定连系杆。（3）制作索桁架的上索头和下索头，将钢索和锚具进行压套制作。（4）将索桁架上索头固定在锚墩上。5）张拉钢索并将下索头与地锚筋板采用开口销固定；预应力的施加必须由小到大均衡进行，预应力的张拉，采用扳手来调节螺杆来达到张紧目的。预应力的大小测定可用扭力扳手通过测定拧紧力矩来推算预应力。由于该预应力为可调预应力，因此，张拉钢索时可适当超5%，待玻璃安装完后，再由扭矩扳手进行最后的测定。预应力达不到设计值的适当增加一些，保证预应力值与图纸设计值基本相符。（6）依此安装幕墙立面全部索桁架。（7）穿水平索，按设计位置调正连系杆的水平位置并固定；悬空杆的定位要准确，悬空杆与驳接座对角线尺寸要一致。（8）测量检验钢爪中心的整体平面度垂直度，水平度调到满足精度要求，并最终固定调整体索桁架。

2.6 驳接座焊接

在土建结构柱上焊接驳接座，先进行精确定位，定位误差保证在+5mm之内，然后在预埋件上焊接驳接座，驳接座的焊缝按照图纸要求的焊缝等级要求进行检查，达不到要求的返工重焊。

2.7驳接爪安装

驳接爪安装主要是通过拧紧螺杆，使之与驳接座上预先焊好的螺母螺接而固定。安装时压紧螺杆必须拧紧，然后对驳接爪的平面平整度进行总体调整，大面积平整度误差不超过+3mm。注意控制确保爪件安装后其钢爪中心孔与玻璃孔误差控制为±1mm。爪件杆与玻璃垂直，爪件与驳接爪座螺杆与螺母留置长度不得小于一个螺母厚度。安装钢爪，使十字钢爪臂与水平成45°夹角，H型钢爪臂与水平成90°。

2.8 玻璃板块吊运安装

（1）玻璃安装前的准备。检查及调整脚手架，保证的足够的空间吊装玻璃，检查钢爪之间的中心距，水平度，确认与玻璃尺寸相符后方可开始吊装。检查玻璃的规格尺寸，若有崩边、裂口、明显划伤的玻璃不允许安装。清洁玻璃和吸盘上的灰尘，根据玻璃重量确定吸盘个数，严禁使用吸附力不足的吸盘。（2）采用电动葫芦、手动葫芦为主，人工辅助相结合的方式，制作一专用钢架，钢架上垫胶，人工
