建筑电气工程施工图

第一节电气工程施工图

一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设

计说明、图例材料表、系统图、平面

图和安装大样图（详图）等。

1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目

录的目的是

便于查找。

2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求

等，主要是补

充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的

事项。

3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、

数量、安装方

式等。

4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包

括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如

电话、电视、火灾报警、综合布线平面图）等。

5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统

和容量分

配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格

型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。

6. 详图

详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定

1. 电气图面的规定

幅面尺寸共分五类：A

0～A

，见表15-1。

基本幅面尺寸（mm）表15-1

绘制电气图所用的各种线条统称为图线。常用图线见表15-2。

2. 图例符号和文字符号

电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。

表15-2

灯的一般符号

分线盒的一般符

号球型灯单极开关(暗装) 顶棚灯双极开关

花灯双极开关(暗装) 弯灯三极开关

荧光灯三极开关(暗装) 三管荧光灯单相插座

五管荧光灯暗装壁灯密闭(防水) 广照型灯(配照

型灯)

防爆

防水防尘灯带保护接点插座开关一般符号

带接地插孔的单

相插座(暗装) 单极开关密闭(防水) 指示式电压表防爆

功率因数表

带接地插孔的三

相插座

有功电能表(瓦时

计) 带接地插孔的三相插座(暗装)

电信插座的一般

符号可用以下的

文字或符号区别

不同插座TP—电

话FX—传真M—

传声器FM—调频

TV—电视

—扬声器

插座箱(板)

单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号电铃扬声器一般符号天线一般符号感烟探测器

线路敷设方式文字符号见表15-4。

表15-4

线路敷设部位文字符号见表15-5。

标注线路用途的文字符号见表15-6。

标注线路用途文字符号表15-6

线路的文字标注基本格式为：a b - c （d ×e +f ×g ）i-j h 其中a ——线缆编号；

b ——型号；

c ——线缆根数；

d ——线缆线芯数；

e ——线芯截面（mm 2）；

f ——PE 、N 线芯数；

g ——线芯截面（mm 2）； i ——线路敷设方式； j ——线路敷设部位；

h ——线路敷设安装高度（m ）。上述字母无内容时则省略该部分。

例： N 1 BLX-3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm 的水煤气钢管沿墙暗敷设。

用电设备的文字标注格式为：b a

其中a ——设备编号；

b ——额定功率（kW ）。

动力和照明配电箱的文字标注格式为：a - b - c 其中a ——设备编号； b ——设备型号；

c ——设备功率（kW ）。

例：3165.352

3--XL 表示3号动力配电箱，其型号为XL-3-2型、功率为 kW 。

照明灯具的文字标注格式为：a-b e

L d c ?? f 其中a ——同一个平面内，同种型号灯具的数量；

b ——灯具的型号；

c ——每盏照明灯具中光源的数量；

d ——每个光源的容量（W ）；

e ——安装高度，当吸顶或嵌入安装时用“—”表示；

f ——安装方式；

L——光源种类（常省略不标）。

灯具安装方式文字符号见表15-7。

三、电气照明平面图

图15-1为某车间电气照明平面图。车间里设有6台照明配电箱，即AL11～AL16，从

每台配电箱引出电源向各自的回路供电。如AL13箱引出WL1～WL4四个回路，均为BV-2×，表示2根截面为的铜芯塑料绝缘导线穿直径为15 mm的钢管，沿顶棚暗敷设。灯具的标注格式22

200P表示灯具数量为22个，每个灯泡的容量为200W，安装高度4m，吊管安装。

四、电气动力平面图

图15-2为某车间电气动力平面图。车间里设有4台动力配电箱，即AL1～AL4。其

中AL1

8.420

XL表示配电箱的编号为AL1，其型号为XL-20，配电箱的容量为。由AL1箱引出三个回路，均为BV-3×＋，表示3根相线截面为,PE线截面为，均为铜芯塑料绝缘导线,穿直径为20mm的焊接钢管，沿地暗敷设。配电箱引出回路给各自的设备供电，其中

1.1

1表示设备编号为1，设备容量为。

五、电气系统图

1. 配电箱系统图

图15-3表示配电箱系统图。引入配电箱的干线为BV-4×25＋16-SC40-WC；干线开关为DZ216-63／3P-C32A；回路开关为DZ216-63／1P-C10A和DZ216-63／2P-16A-30mA；支线

为BV-2×及BV-3×。回路编号为N1～N13；相别为AN、BN、C

N、PE等。配电箱的参数为：设备容量P

e ＝Ｗ；需用系数K

＝；功率因数cosΦ

＝；计算容量P

js ＝；计算电流I

＝。

2. 配电干线系统图

配电干线系统图表示各配电干线与配电箱之间的联系方式。图15-4表示某住宅楼配电干线系统图。（1）本工程电源由室外采用电缆穿管直埋敷设引入本楼的总配电箱，总配电箱的编号为AL-1-1。

（2）由总配电箱引出4组干线回路1L、2L、3L和4L，分别送至一单元、二单元、三

单元一层电气计量箱和TV箱，即AL-1-2箱、AL-1-3箱、AL-1-4箱和电视前端设备箱TV。1L、2L、3L至一层计量箱的干线均为3×25＋2×16-SC50-FC、WC。4L回路至电视前端设

备箱TV为3×。总开关为GM225H-3300／160A，干线开关为GM100H-3300／63A和XA10-1／2-C6A。

（3）1L、2L、3L回路均由一层计量箱再分别送至本单元的二层至六层计量箱，并受一层计量箱中XA10-3P-50A的空气开关的控制和保护。1L、2L、3L回路由一层至二层的干线

图15-3 配电箱系统图

为BV-5×16-SC40-WC；由二层至三、四层的干线为BV-4×16-SC40-WC；由四层至五、六层

的干线为BV-3×16-SC40-WC。

（4）除一层计量箱引出3L、BV-3×公共照明支路和4L三表数据采集支路外，所有计量箱均引出1L和2L支路接至每户的开关箱L。

（5）由开关箱L向每户供电。开关箱L引出一条照明回路和两条插座回路，其空气开关为XA10-1/2-C16A和XA10LE-1/2-16A［30mA］。

第二节智能建筑电气工程施工图

一、火灾自动报警系统施工图

火灾自动报警系统施工图是现代建筑电气施工图的重要组成部分,包括火灾自动报警

系统图和火灾自动报警平面图。主要介绍火灾自动报警系统图,如图15-5所示。

图15-5 火灾自动报警系统图

火灾自动报警系统图反映系统的基本组成、设备和元件之间的相互关系。由图可知在

各层均装有感烟、感温探测器及手动报警按钮、报警电铃、控制模块、输入模块、水流指

示器、信号阀等。一层设有报警控制器为2N905型，控制方式为联动控制。地下室设有防

火卷闸门控制器，每层信号线进线均采用总线隔离器。当火灾发生时报警控制器2N905接

收到感烟、感温探测器或手动报警按钮的报警信号后，联动部分动作，通过电铃报警并启

动消防设备灭火。

二、共用天线电视系统施工图共用天线电视系统施工图包括共用天线电视系统图和共用

天线电视平面图。主要介绍

共用天线电视系统图，如图15-6所示。

图15-6 共用天线电视系统图

共用天线电视系统图反映网络系统的连接；系统设备与器件的型号、规格；同轴电缆

的型号、规格、敷设方式及穿管管径；前端箱设置、编号等。由图15-6可知，从前端箱系统分四组分别送至一号、二号、三号、四号用户区。其中二号用户区通过四分配器将电视信号传输给四个单元，采用SYKV-75-9同轴电缆传输，经分支器把电视信号传输到每层的用户。

三、电话通信系统施工图

电话通信系统施工图包括电话通信系统图和电话通信平面图。图15-7所示为电话通信系统图。由图可知电话进户HYA200×（2×）S70由市政电话网引来，电话交接箱分三路干线，干线为HYA50×（2×）S40等，再由电话支线将信号分别传输到每层的电话分线盒。

图15-7 电话通信系统图

第三节变配电工程图

变配电工程图是建筑电气施工图的重要组成部分，主要包括变配电所设备安装平面图和剖面图；变配电所照明系统图和平面布置图；高压配电系统图、低压配电系统图；变电所主接线图；变电所接地系统平面图等。本节主要介绍高压配电系统图、低压配电系统图及变电所接线图。

一、高压配电系统图

高压配电系统图表示高压配电干线的分配方式。如图15-8所示。

由图可知该变电所两路10kV高压电源分别引入进线柜1AH和12AH，1AH和

12AH柜中

均有避雷器。主母线为TMY-3（80×10）。2AH和11AH为电压互感器柜，作用是将10KV高电压经电压互感器变为低电压100V供仪表及继电保护使用。3AH和10AH为主进线柜；4AH和9AH为高压计量柜；5AH和8AH为高压馈线柜；7AH为母线分段柜。正常情况下两路高压分段运行，当一路高压出现停电事故时则由6AH柜联络运行。

二、低压配电系统图

低压配电系统图表示低压配电干线的分配方式。如图15-9所示。由图可知低压配电系统由5AA号柜和6AA号柜组成。5AA号柜的WP22～WP27干线分别为1～16层空调设备的电源，电源线为VV-4×35+1×16。WP28及WP29为备用回路。6AA号柜的WP30干线采用VV-3×25+2×16电力电缆引至地下人防层生活水泵。WP31电源干线为

BV-3×25+2×16-SC50，引至16层电梯增压泵。WP32和WP33为备用回路。WP02为电源引入回路，电源线为2（VV-3×185+1×95），电源一用一备。

图15－9 低压配电系统图

图15-10 变电所主接线图

三、变电所主接线图

图15-10表示变电所主接线图。

图15-10变电所主接线图图中所示配电所高压10kV电源分WL1 、WL2两路引入。高压进线柜为GG-1A（F）-11型，高压主母线LMY-3（40×4）。高压隔离开关GN6-

10/400作分段联络开关。

电压互感器柜为GG-1A（F）-54型，6台高压馈电柜为GG-1A（F）-03型，引出6路高压干线分别送至高压电容器室；1、2、3号变电所；高压电动机组。变压器将10kV 高压变为400V低压。低压进线柜AL201号（PGL2-05A型）和AL207号（PGL2-04A 型），并由它们送至低压主母线LMY-3（100×10）+1（60×6），两路低压电源可分段与联络运行。由低压馈线柜AL202号（PGL2-40型）引出4路低压照明干线；AL203号（PGL2-35A型）、AL205号（PGL2-35B型）、AL206号（PGL2-34A型）柜分别引出了4路低压动力干线；AL204号（PGL2-14型）柜引出了2路低压动力干线。

思考题

1.电气工程施工图的组成主要包括哪些

2.举例说明线路的文字标注格式。

3.举例说明配电箱的文字标注格式。

4.变配电工程图主要包括哪些

5.识读图15-2变电所主接线图，简述其系统的组成。

6.识读图15-3配电箱系统图，指出电器元件的规格、型号及数量。

7.识读图15-5火灾自动报警系统图，简述其系统的组成。

8.识读图15-10变电所主接线图，简述其系统的组成。

电气图符号含义及图例[1]

建筑电气工程施工图

第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。二、电气施工图的一般规定 1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5 装订侧边宽25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的

电气图纸符号含义

a m e n s o 电气图纸中敷设方式符号表示大全在电气图纸中一些用英文符号表示的线管敷设方式的符号含义。一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽

a t e d t h RC-镀锌钢管二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索

a i m a n BE-沿屋架，梁 WE-沿墙明敷三、灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE

i m a n A l l 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB

m n d l l 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC a

t e a d t h g s e i n a r o d HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A ，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。四、型号的含义 R －连接用软电缆（电线），软结构。 V －绝缘聚氯乙烯。 V －聚氯乙烯绝缘V －聚氯乙烯护套 B －平型（扁形）。 S －双绞型。A －镀锡或镀银。 F －耐高温

继电保护国际通用符号含义

中国电网https://www.360docs.net/doc/5d6687136.html, 电气符号含义如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87就是代表差动继电器，51就是代表过流继电器。这些编号实际上是遵循IEEE Std C37.2－1996标准，这种编号系统已用于各种接线图、手册和说明书中。参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！ 1--master element 主要元件，是指控制开关等元件。它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。 2--time-delay starting or closing relay 延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。功能号48，62，79及82定义的除外。 3--checking or interlocking relay 校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。 4--master contactor 主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。 5--stopping device 停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86功能) 6--starting circuit breaker 启动断路器，其主要功能是在启动电压下将一台机器接入电源。 7--rate-of-change relay 变化速率继电器。当被测量的变化速率超过门限值时动作。元件63定义的除外。 8--control power disconnecting device 操作电源切断元件是一种隔离元件，如刀开关、断路器、或插入式熔丝等。用于将控制母线或设备与操作电源接通或断开。(操作电源中包括供给小型电机、加热器等设备的辅助电源。) 9--reversing device 反向元件用于实现电机磁场的反向或完成其它任何反向功能。 10--unit sequence switch 单元顺序开关用于变换顺序，使各个单元从多元设备中投入或撤出工作。 11--multifunction device 多功能元件。可完成3个或以上比较重要的功能，而这些功能只能由多个功能元件组合完成。该元件所有能完成的功能应在图纸、元件功能定义清单或继电器整定单中说明。注：如果元件仅具有2个功能，则以这两个功能的编号表示。 12--overspeed device

电气图符号含义及图例

第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。二、电气施工图的一般规定 1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号

电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。图线形式及应用表

电气符号含义大全..

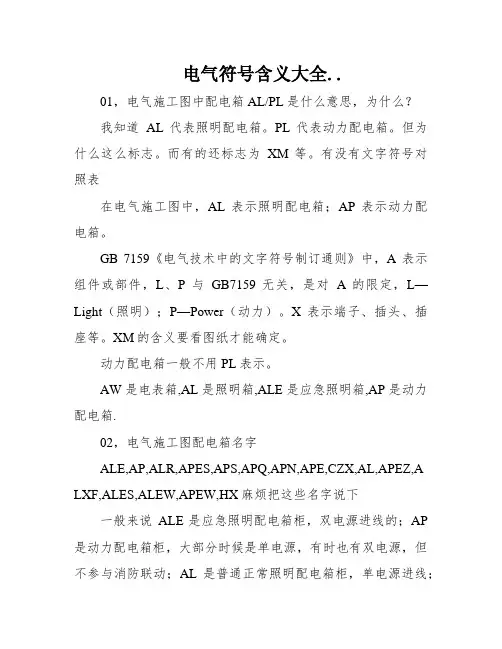

01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。 GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件， L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。动力配电箱一般不用PL表示。 AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢 C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极; 20ALC1-D25：新型交流接触器 LR2-D13:热继电器 YC-4*6 P32-FC：电缆规格型号及敷设方式 L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。 A表示配电设备（箱、柜）； L表示用于照明类； E表示用于应急（照明）。如AL--正常照明配电箱。

电气图符号含义及图例

电气图符号含义及图例 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】

绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。表15-2 表15-3 常用电气图例符号

电气设备识图符号大全

1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套

电气符号大全、电缆型号表示含义、线路敷设字母标示

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方 x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。 2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。 3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？ ①、电缆引入引出建筑物，隧道处，楼板及主要墙壁； ②、引出地面两米高，地下 250mm 深； ③、电缆与地下管道交叉或接近时距离不合规定者； 1

④、电缆与道路，电车轨道和铁路交叉时； ⑤、厂区可能受到机械损伤及行人易接近的地点。 4、选择管径时，内径要比外径大 50 ％。四、线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设五、线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设六、线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内七、配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 1表示2根导线 2表示3根导线

电气图符号含义及图例

建筑电气工程施工图令狐采学第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路

走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。二、电气施工图的一般规定 1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表151。 152。 2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号

和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表153。图线形式及应用表152 图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路，一次线路点划线控制线细实线二次线路，一般线路双点划线辅助围框线虚线屏蔽线路，机械线路常用电气图例符号表153 图例名称备注图例名称备注双绕组变压器形式1 形式2 电源自动切换箱(屏) 隔离开关三绕组变压器形式1 形式2 接触器(在非动作位置触点断开) 电流互感器脉冲变压器形式1 形式2 断路器电压互感器形式1 形式2 熔断器一般符号屏、台、箱柜一般符号熔断器式开关

电气符号含义大全

01,电气施工图中配电箱AL/PL就是什么意思,为什么？我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表在电气施工图中,AL表示照明配电箱;AP表示动力配电箱。 GB 7159 《电气技术中的文字符号制订通则》中,A表示组件或部件, L、P与GB 7159无关,就是对A的限定,L—Light(照明);P—Power(动力)。 X表示端子、插头、插座等。XM的含义要瞧图纸才能确定。动力配电箱一般不用PL表示。 AW就是电表箱,AL就是照明箱,ALE就是应急照明箱,AP就是动力配电箱、 02,电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE就是应急照明配电箱柜,双电源进线的;AP就是动力配电箱柜,大部分时候就是单电源,有时也有双电源,但不参与消防联动;AL就是普通正常照明配电箱柜,单电源进线;APE就是应急动力配电箱柜,双电源进线,参与消防联动; 像ALR、APS、CZX、HX等就是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写,为了编号方便,可能就就是ALR,热力的,APS,送风机的;CZX,插座箱;HX,户箱等,因为好些汉字生母一样,可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 就是什么意思,哪位大侠帮忙解释下,谢谢 C65N-D/3P:小型断路器,C65应该就是西门子的型号,3P为3极; 20ALC1-D25:新型交流接触器 LR2-D13:热继电器 YC-4*6 P32-FC:电缆规格型号及敷设方式 L123/WP1:电力线路注:WP1,WL1,WE1 分别为电力线路1,照明线路1,应急线路1 04,ALE在电气图中指什么设备？图形符号就是什么？指应急照明配电箱(有双电源)。 A表示配电设备(箱、柜); L表示用于照明类; E表示用于应急(照明)。如AL--正常照明配电箱。

电气符号及含义汇总

1、管路敷设标注方法（导线敷设部位、方式） AB：沿或跨梁（屋架）敷设AC：吊顶内敷设 ACC：暗敷设在不能进人的顶棚内ACE：在能进人的吊顶在敷设 AL铝皮线卡敷设 BC:在梁内暗敷BE：沿屋架或跨屋架敷设 DB-直埋CC：暗敷设在屋面或顶板内： CC：沿现浇板内暗敷设CC：暗敷设在顶棚内 CP：穿蛇皮管/金属软管敷设CT：电缆桥架敷设 CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设 CLE：沿柱或跨柱敷设CLC：柱子内暗敷 SC：穿焊接钢管敷设SCE：吊顶内敷设,要穿金属管 SR：沿钢索（钢线槽）敷设TC：电缆沟敷设 F：地板及地坪下敷设FC：暗敷设在地面内 WE（WS）：沿墙面敷设WC：暗敷设在墙内 PC：硬塑料管敷设PCL：塑料夹敷设 PL：阻燃半硬聚乙烯管敷设QR：铝合金线槽敷设 MT：穿电线管敷设MR：封闭式金属线槽敷设 M：用钢索敷设：PR：塑料线槽敷设 FPC：穿阻燃半硬聚氯乙烯管敷设K：瓷瓶或拄式绝缘子敷设 KPC：穿聚氯乙烯塑料波纹电线管敷设RC：水煤气管 2、导线穿管表示 MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽RC-镀锌钢管 SC-焊接钢管 3、灯具安装方式的表示 CS-链吊DS-管吊W-墙壁安装C-吸顶 R-嵌入S-支架CL-柱上电线常用的表示法：RVB：平行多股软线（扁的）；RVS：对绞多股软线；RVV：多股软线……

4、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示； 2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示； 3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称； 4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。没有护套以及后面没有的就不用表示。如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。 1、电气图中符号意思 AP：动力配电箱 AL：照明配电箱 ALE：应急照明配电箱 AT：双电源切换箱 AW：电表箱。在前面加数字表示楼层，后面加数字表示序号 2、建筑水电安装中BV-3X10-PVC25-WC-CC/MR是什么意思 BV(塑料铜芯线)-3X10（3根10平方毫米的电线）-PVC25（用PVC管，管径是25即1寸）-WC（敷设方式--沿墙敷设）-CC（敷设方式--沿地敷设）-MR在金属线槽内敷设 3、ZR-BV-3*4~CT是什么意思 ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT表示敷设方式为电缆桥架敷设。 4、PC20-WC,CC是什么意思 PC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内。 5、NH-BV-7x6 SC32 CE WE是什么意思耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。 6、NHBVR-2*1.5-SC15-CE WE是什么意思耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。 Sc**:直径为**的焊接钢管敷设 CE-沿顶板面明敷设 CC-沿顶板面暗敷设 WE-沿墙面明敷设 WC-沿墙面暗敷设 WE/FC：沿墙面敷设/暗敷在地面内

电气设备符号大全

电气设备符号大全電氣設備符號大全（字母型符號大全） SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内

CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下

电气符号含义

电气符号含义 yjv电缆中的yjv是什么意思? 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体资料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特别产品代码－TH湿热带，TA干热带；八、额定电压－单位KV YJV就是交联聚乙烯绝缘、聚氯乙稀护套电缆 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索

CP-金属软管 PR-塑料线槽 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC

电气图符号含义及图例

建筑电气工程施工图 1、Pe=94KW 【安装容量】：安装用电器统计容量 2、Kx=0.8 【需用系数】：同回路的多个同类用电器实际使用几率＜1,查手册或依经验取值 3、cosΦ=0.8 【功率因数】：交流系统中存在电感电容性负荷时,功率因数≠1,查手册或设备参数 4、Ijs=135A 【计算电流】：根据以上数据计算出的该系统实际运行电流（不加说明,以380VAC/3相为例） Ijs=KxPe/3/0.22/cosΦ=0.8*94/3/0.22/0.8=? 楼主给的135A,怀疑设计者实际选用的功率因数是 0.85（计算结果是134A）若计算结果略有差别,通常是设计者用近似系数计算得出

第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。二、电气施工图的一般规定 1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4 宽×长（B×L）841×1189594×841420×591297×420210×297 边宽（C）10 5 装订侧边宽25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见

简明变电站图示符号说明电气识图电气符号说明

第三篇：变电站文字符号和编号一般规定 1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。 2 引用标准 DL 5028-93 电力工程制图标准 DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册 3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。规范统一的原则。解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。宜简不宜繁的原则。在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。 4 安装单位符号 4.1 定义

划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。合理划分安装单位，有以下意义： a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。 b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。 c）利于维护和检修试验。 4.2 构成安装单位的符号一般由序号和文字符号组成，格式如下：表4-2 安装单位文字符号约定字母表

4.3 举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y； #1、#2内桥：1YQ、2YQ； Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；

电气控制图的常用符号

电气控制图的常用符号电气图，也称电气控制系统图。图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。如 GB4728—85 《电气图常用图形符号》 GB6988—86 《电气制图》 GB7159—87 《电气技术中的文字符号制订通则》 GB5094—85 《电气技术中的项目代号》 GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。表2—1给出了部分常用电气图形符号和文字符号。因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。若需更详细的资料，请查阅最新国家标准。一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。图形符号含有符号要素、一般符号和限定符号。常用图形符号见表2—1。 1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。 2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。如电动机可用一个圆圈表示。 3．限定符号是一种加在其他符号上提供附加信息的符号。运用图形符号绘制电气图时应注意： ①符号尺寸大小、线条粗细依国家标准可放大与缩小，但在同一张图样中，统一符号的尺寸应保持一致，各符号之间及符号本身比例应保持不变。 ②标准中示出的符号方位，在不改变符号含义的前提下，可根据图面布置的需要旋转，或成镜像位置，但是文字和指示方向不得到置。 ③大多数符号都可以附加上补充说明标记。 ④对标准中没有规定的符号，可选取GB4728《电气图常用图形符号》中给定的符号要素、一般符号和限定符号，按其中规定的原则进行组合。二、文字符号文字符号用于电气技术领域中技术文件的编制，也可以标注在电气设备、装置和元器件上或近旁，以表示电气设备、装置和元器件的名称、功能、状态和特性。文字符号分为基本文字符号和辅助文字符号，常用文字符号见表2—1。 1．基本文字符号基本文字符号有单字母符号与双字母符号两种。单字母符号按拉丁字母顺序将各种电气设备、装置和元器件划分为23大类，每一类用一个专用单字母符号表示，如“C”表示电容器类，“R”表示电阻器类等。双字母符号由一个表示种类的单字母符号与另一个字母组成，且以单字母符号在前，另一个字母在后的次序排列，如“F”表示保护器件类，则“FU”表示为熔断器，“FR”表示为热继电器。 2．辅助文字符号

电气图符号含义

电气图符号含义 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】

建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。二、电气施工图的一般规定 1. 电气图面的规定幅面尺寸共分五类：A 0～A 4 ，见表15-1。基本幅面尺寸（mm）表15-1

绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。表15-2

各种电气符号代表的意思

SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示

DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT

穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关

电气图纸符号表示大全

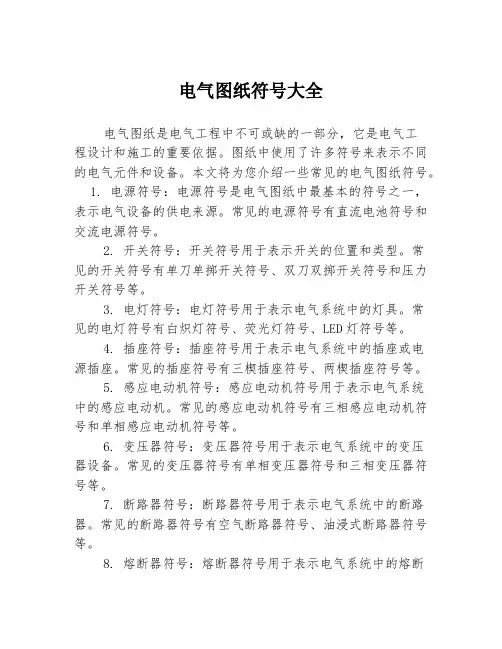

电气图纸符号表示大全在电气图纸中我们经常看到一些用英文符号表示方式，下面给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内
