雷达液位计检修
10 雷达液位计
10.1概述
雷达液位计是利用超高频电磁波经天线向被测容器的液面进行发射，当电磁波碰到液面后反射回来，仪表检测出发射波和回波的时差，从而计算出液面高度。雷达液位计可用于易燃、易爆、强腐蚀等介质的液位测量，特别适用于大型立罐和球罐等。一般分为工业测量级和计量级。
本节规程以APEX雷达液位计为例说明，其他同类仪表可参照执行。
10.2技术特点
APEX雷达液位计采用24GHz的频率和先进的电子线路，天线很小，其雷达波的射角也非常窄。体积小重量轻的天线简化了安装过程。同时很窄的雷达波射角减少了由容器内部障碍产生的回波，像搅拌器、热交换器、进料口、挡板、热电阻套管、伴热蒸汽管和其他障碍物。非常窄的雷达波的射角也提高了安装的灵活性，因为雷达可安装在原有的距罐壁很近的法兰上。APEX雷达液位计测量距离可达1.7m。
APEX雷达液计的基本输出为4～20mA DC模拟信号，其上叠加了HART数字信号。APEX也接受一路RTD(热电阻)信号。应用HART手操器，可将输出信号组态为显示液位或标准体积。
10.3主要技术指标
10.3.1 测量介质：液体，悬浊液和浆液。
10.3.2测量范围：0.5～17m。
10.3.3供电：4线制操作，18～36V DC(或90～250V AC，50Hz)，功耗9W。
10.3.4输出信号：4～20mA DC(叠加了HART数字信号，可以接收1路RTD信号)。
10.3.5电子部分／外壳温度范围操作温度为：- 40～70℃；带一体化表头的操作温度为- 20～55℃。
10.3.6工作压力：0～6.8MPa。
10.3.7工作湿度范围：5％～100％(外壳拧紧条件下)。
10.3.8 防爆等级：本安型ibⅡCT1～6。
10.4校验
可通过计算机、二次表或HART手操器进行调试。调试时应检查罐高、静空、量程等参数是否设定正确。
10.4.1 待测液体液位在零位时，调整仪表零位，使其输出信号为4mA。
10.4.2罐内充入待测液体，液面升高到满量程时，调整仪表量程，使其输出为
20mA。
10.4.3 改变液位高度，待液面稳定后，用钢尺测量液面高度，所得数值与仪表指示应相符，否则继续检查校验。
10.5使用维护
雷达液位计的日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30～60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正供上，并检查保险丝是否烧坏。
雷达液位计使用时是和设备连成一体的，整个系统是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
10.6 检修
10.6.1拆装检修各防爆结合面时，不得有划痕碰伤。才可涂油漆，可涂少量润滑油和少量防锈油。
10.6.2拆装检修前要切断电源。
10.6.3清除雷达天线的附着物。
10.6.4检查接线端子是否接触良好，是否有腐蚀或脏物，如有要清除脏物或更换端子，确保接触良好。
10.6.5重新安装后要随工艺设备一同试压，并进行校对工作。
10.7安装注意事项
10.7.1测量液位的场合，宜垂直向下检测安装。
10.7.2测量料位的场合，雷达波束宜指向料仓底部的出料口。
10.7.3 雷达的波束中心距容器壁的距离应大于由束射角、测量范围计算出来的最低液(料)位处的波束半径。
10.7.4雷达的波束途径应避开搅拌器、其他障碍物及容器进料流束的喷射范围。
10.7.5雷达或微波液(料)位计的安装，还应符合制造厂的要求。
雷达液位计的工作原理
雷达液位计的工作原理 雷达液位计的工作原理 发射—反射—接收是雷达液位计的基本工作原理。 雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。微波测距示意图如图1所示。 图中，E－空槽（罐）的高度；F—满槽（罐）的高度； D—探头至介质表面的距离；L—实际物位 雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即： D=v×t/2 式中，t—脉冲从发射到接收的时间间隔 v—波形传播速度 因空槽距离E已知，故实际物位的距离L为： L=E-D 式中，E的基准点是过程连接的底部 在发射的时间间隔里，天线系统作为接收装置使用。仪表分析、处理运行
时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。 雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。 雷达液位计的特点 雷达液位计最大的特点是在恶劣条件下功效显著。无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。在测量方面，具有以下特点： 1、连续准确地测量 由于电磁波的特点，不受环境的影响。故其测量的应用场合比较广。雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。 2、对干扰回波具有抑制功能 比如，波束范围内接头引起的干扰回波和进料或出料的噪声引起的干扰回波等可由内部的模糊逻辑控制自动进行抑制。 3、准确安全节省能源 雷达液位计在真空、受压状态下都可进行测量，而且准确安全，可*性强。可以不受任何限制，适用于各种场合。雷达液位计采用材料的化学性、机械性都相当稳定，且材料可以循环利用，极具环保功效。 4、无须维修且可*性强 微波几乎不受干扰，与测量介质不直接接触，几乎可以被应用于各种场合，如真空测量、液位测量或料位测量等。由于高级材料的使用，对情况极其复杂的化
(参考)智能雷达液位计操作手册
873智能雷达液位计操作手册 （973智能雷达液位计的操作，与873智能雷达液位计完全相同，本手册可供973雷达液位计的用户使用） 前言： 873智能雷达液位计是一种用雷达技术进行液位测量的精密仪表。 以下内容涉及到对873智能雷达液位计基本功能的调试、使用和日常维护的指导。一些选项的功能比如液位报警、标定针补偿、温度测量、模拟输出和压力测量等会在其他的说明手册里进行描述。 法律问题 873智能雷达液位计的机械和电器安装必须由拥有在危险地区安装防爆设备知识和训练的人员来实施。 以下全部说明内容的版权属于荷兰恩拉福有限公司。荷兰恩拉福有限公司对于由下列内容所造成的人身伤害和设备损失不服责任： ●没有按照说明进行操作 ●进行了说明中没有提到的操作 ●没有按照规定实施个人安全保护措施，没有采用安全操作所需要的设备和工具。 电磁兼容性 873智能雷达液位计符合以下的电磁兼容性标准： EN 50081-2 Generic Emission Standard EN 50082-2 Generic Immunity Standard 如果您有任何的疑问，请随时和荷兰恩拉福有限公司联系，也可以和恩拉福在全球的任何代表处联系。
1. 简介 恩拉福873智能雷达液位计是一种使用雷达技术探测液位的精密液位计。这种仪表能够长时间保持很高的液位测量精度，同时非常的可靠，不受环境变化的影响。 873雷达液位计带有4个可编程的液位报警，同时还可以提供自诊断信息。 这些信息都可以显示在表头的显示器上，也可以显示在手操器上，或者远传到控制室在上位机上显示。 873雷达液位计可以安装MPU选项板，用于输出4～20mA模拟信号，这样873可以被连接到控制系统当中或者和模拟记录设备连接在一起。 873雷达液位计还可以通过配备TPU-2或者HSU选项板接入点温度计测量点温度。 873雷达液位计通过配备MPU, HPU或者OPU选项板连接多点温度计，通过多点温度计准确测量产品的平均温度和罐内气相的平均温度。 Honeywell ST3000系列压力变送器可以通过OPU选项板连接到液位计，通过HPU或者HSU 选项板，所有支持HART协议的压力变送器或者水探头都可以接入到液位计。 1.1. 测量原理 雷达液位计是通过发射频率高达10GHz的高频电磁波来检测液位的。 电磁波发射到罐中，被产品的表面反射回液位计。 众所周知，真空中电磁波的传播速度是光速，但是液位的准确测量不能依靠测量传播的时间差，我们测量的是反射波和发射波之间的相位差。电磁波在空中传播的距离可以通过对相位差的计算而获得。 这种测量的原理称为合成脉冲雷达（Synthesized Pulse Radar, SPR）。 873智能雷达液位计通过安装在罐顶的天线单元来产生电磁波。 电磁波通过罐分离器的引导，进入雷达天线。 雷达天线对电磁波进行整形，然后发射到罐中。从液面反射的回来的电磁波被同一个雷达天线接受到。天线单元内部的电子线路会同时测量发射合接受到的信号。 在经过处理之后，数字信号被传送到控制单元。控制单元把测量到的距离转换成实尺或者是空尺，并且上传到现场总线等通讯网络中去。

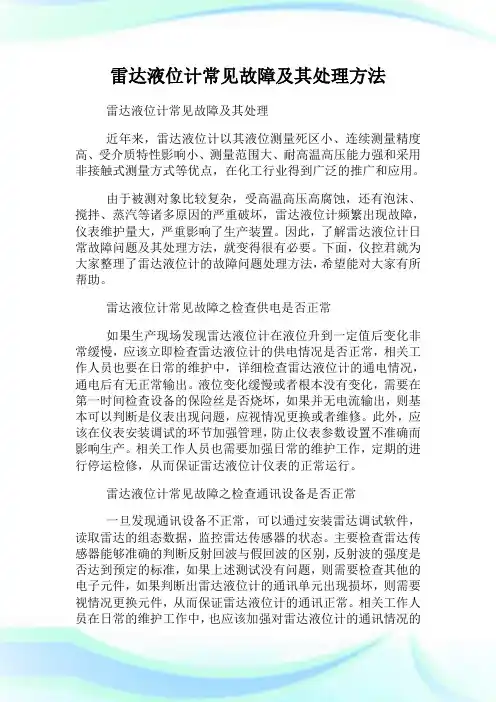

雷达液位计常见故障及其处理方法.doc
