平衡流量计ERP3565对夹式(两片夹一段)结构尺寸安装图

(参考)物控部职责目标及岗位说明书

、部门职责 三、部门组织架构：

物控部主管［1人］ 四、部门岗位职责 岗位名称：货仓员 岗位职责： 1 ?熟悉所管商品性能、特点及使用方法，按品种、规格、型号结合仓库条件分门别类进行堆放，做到堆放整齐，货号明显，入出与盘点方便。 2.严把入库验收关：确认并核签有效入库凭证，按照凭证所列项目（如规格、尺寸、名称、数量、箱数、供应商名称等）进行详细核查，若不符要做好记录并及时通知有关部门。 3.严格履行出库手续：确认并核签有效出库凭证（产品名称、规格尺寸、数量、箱数 和相关部门的签名等），按“先进先出，按单发放。”原则发货。发货坚持一盘底、二核对、三发货、四减数。同时坚持单货不符不出库、包装破损不出库、残损变形不出库、唛头不清不出库。 4.严把退、换货关：仔细核定有效凭证，（是否有品质、物控员签名，凭证相对应的规格尺寸、数量、供应商名称等）在划分区域内单独存放退、换货并予以标识。 5.协助库货仓主管填写库存帐、卡、表，保管好本公司出入库的物料单据，并对应出入库单据进行登记，按规定要求和时间传送相关单据，上报与保管工作。 6.每天进行盘点，做到日清月结，配合公司财会部门做好盘点和抽点工作。 7.在物料发放时，发现库存数量不足或欠料时，需及时通知货仓主管并上报数量。 8.协助做好物料的报损、报费和滞料的处理工作。 9.监督做好物料的摆放工作，保证库存物料的完整无损。 10．做好仓库的安全、防火和卫生工作，确保仓库和物料安全完整，库容整洁 11．协助做好仓库所使用的工具、设备设施的维护与管理工作。 12．定期向货仓主管述职。 13．积极主动提出合理化建议。 14．保守公司秘密。

金属转子流量计的安装

工作行为规范系列 金属转子流量计的安装（标准、完整、实用、可修改）

编号：FS-QG-36279金属转子流量计的安装 Installation of metal rotor flowmeter 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 为了保证金属转子流量计正常工作并达到要求的测量精度，一般应注意以下几点： 金属转子流量计必须垂直安装，流体自下而上流过流量计，且垂直度优于2°，水平安装时水平夹角优于2°； 安装在工艺管线上的金属管浮子流量计应加旁路，以便处理故障或吹洗时不影响生产； 金属转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段，以保证仪表测量精度； 如果介质中含有铁磁性物质，应安装磁过滤器； 如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器； 当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；

如果被测介质的温度高于220℃或流体温度过低易发生结晶时，需采取隔热保护措施时，应选用夹套型，以便进行冷却或保温； 管道法兰、紧固件、密封垫与流量计法兰标准相同才能使仪表正常安装运行； 该产品一般在装置正常运行后，不需要维护，故障多发生在装置刚刚启动时，由于管道吹洗不干净，而发生浮子被固体颗粒卡住现象，此时指示器的指针停在一位置不动。这时首先应关闭流量计两边的阀门，然后拆下上法兰，取出浮子进行清洗，再重新装好。注意紧固上法兰螺母要平衡拧紧，并垫好垫圈； 为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，适当地管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游； 由于仪表是通过磁耦合传递信号的，所以为了保证仪表的性能，安装周围至少10cm处，不允许有铁磁性物质存在； 测量气体的仪表，是在特定压力下校准的，如果气体在

对夹止回阀尺寸结构图

对夹式止回阀 H71 基本信息栏 品名型号规格压力材质 对夹式止回 H71H DN50-600mm PN1.6-6.4mpa 碳钢；不锈钢 阀 H71H型升降对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。 H71对夹止回阀结构图 技术参数 型公称壳体密封工作温度适用温度

H71系列对夹升降式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号 /T 74 ~90、 GB/T 9112 ~9124、HG 20592 ~20614 PN1.0MPa H71H-10C H71W-10P H71W-10P8 H71W-10P3 H71W-10R H71W-10R8 H71W-10R3 PN1.6MPa H71W-16C H71W-16P H71W-16P8 H71W-16P3 H71W-16R H71W-16R8 H71W-16R3 PN2.5MPa H71W-25 H71W-25P H71W-25P8 H71W-25P3 H71W-25R H71W-25R8 H71W-25R3 PN4.0MPa H71W-40 H71W-40P H71W-40P8 H71W-40P3 H71W-40R H71W-40R8 H71W-40R3 PN6.3MPa H71W-63 H71W-63P H71W-63P8 H71W-63P3 H71W-63R H71W-63R8 H71W-63R3 PN10.0MPa H71W-100 H71W-100 P H71W-100P8 H71W-100P3 H71W-100R H71W-100R8 H71W-100R3 PN16.0MPa H71W-160 H71W-160 P H71W-160P8 H71W-160P3 H71W-160R H71W-160R8 H71W-160R3 GB/T 9112 ~9124、HG 20615 ~20635、SH 3406 PN2.0MPa H71H-20C —H71W-20P8 H71W-20P3 —H71W-20R8 H71W-20R3 PN5.0MPa H71H-50 —H71W-50P8 H71W-50P3 —H71W-50R8 H71W-50R3 PN11.0MPa H71H-110 —H71W-110P8 H71W-110P3 —H71W-110R8 H71W-110R3 PN15.0MPa H71H-150 —H71W-150P8 H71W-150P3 —H71W-150R8 H71W-150R3 ANSI B 16.5 Class150 H71H-A1C —H71W-A1P8 H71W-A1P3 —H71W-A1R8 H71W-A1R3 Class300 H71H-A3 —H71W-A3P8 H71W-A3P3 —H71W-A3R8 H71W-A3R3 Class600 H71H-A6 —H71W-A6P8 H71W-A6P3 —H71W-A6R8 H71W-A6R3 Class900 H71H-A9 —H71W-A9P8 H71W-A9P3 —H71W-A9R8 H71W-A9R3 主要零件材料阀体WCB(A105) ZG1Cr18N i9Ti CF8(304) CF3(304L) ZG1Cr18Ni1 2Mo2Ti CF8M(316) CF3M(316L) 阀瓣2Cr13 1Cr18Ni9 Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12M o2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo 2 压圈2Cr13 1Cr18Ni9 Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12M o2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo 2 弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12M o2 0Cr17Ni12Mo2 00Cr17Ni14Mo 2

涡轮流量计的工作原理与结构

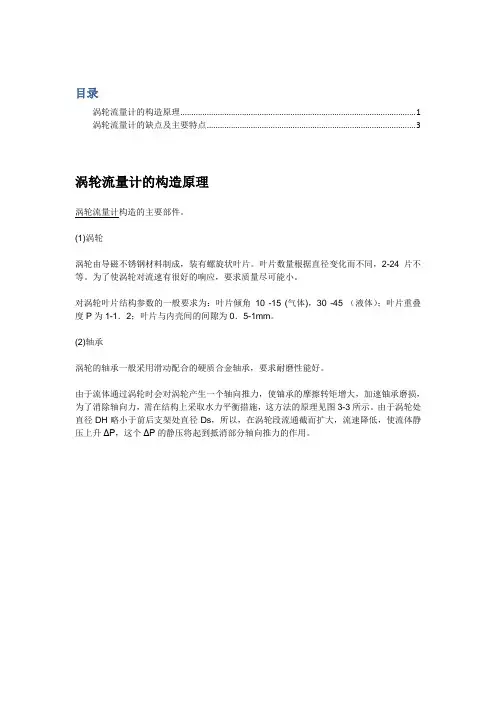

1．涡轮流量计的工作原理 涡轮流量计的原理示意图如图3—1所示．在管道中心安放一个涡轮，两端由轴承支撑．当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转．在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比．由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量． 此主题相关图片如下： 按此查看图片详细信息 涡轮的转速通过装在机壳外的传感线圈来检测．当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化．传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值． 涡轮流量计总体原理框用见图3—2所示． 2．涡轮流量计的构造 流体从机壳的进口流入．通过支架将一对袖承固定在管中心轴线上，涡轮安装在轴承上．在涡轮上下游的支架上装有呈辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度．在涡轮上方机壳外部装有传感线圈，接收磁通变化信号． 下面介绍主要部件． (1)涡轮 涡轮由导磁不锈钢材料制成，装有螺旋状叶片．叶片数量根据直径变化而不同，2－24片不等．为了使

涡轮对流速有很好的响应，要求质量尽可能小． 对涡轮叶片结构参数的一般要求为：叶片倾角10°－15°(气体)，30°－45°（液体）；叶片重叠度P为1—1．2；叶片与内壳间的间隙为0．5—1mm． (2)轴承 涡轮的轴承一般采用滑动配合的硬质合金轴承，要求耐磨性能好． 由于流体通过涡轮时会对涡轮产生一个轴向推力，使铀承的摩擦转矩增大，加速铀承磨损，为了消除轴向力，需在结构上采取水力平衡措施，这方法的原理见图3—3所示．由于涡轮处直径DH略小于前后支架处直径Ds，所以，在涡轮段流通截而扩大，流速降低，使流体静压上升 P，这个 P的静压将起到抵消部分轴向推力的作用． 图3－3 水力平衡原理示意图 此主题相关图片如下： 按此查看图片详细信息 (3)前置放大器 前置放大器由磁电感应转换器与放大整形电路两部分组成，示意图见图3—4所示．

物控部管理程序

表单编号：

1：总则 1.1物控部是公司的管控中枢部门，主要负责对公司各种生产材料，半成品，成品，辅助材料，各种仪器工具配件使用的管控和存储，监管生产部门并核算各部门生产，办公成本。物料控制和成本核算的目的是在保证生产顺利进行的条件下尽量使库存量降低，减少公司资金积压。尽量减少生产中和办公生活中的不必要浪费，节约生产成本。 2：物控部按其职责，业务主要分为两大类：仓储和管控核算。 2.1 仓储 2.1.1 仓储的对象是公司各类需暂存，中转的物品。包括各类原材料，在制品，成品，仪器，设备，工具，办公及劳保用品等其他辅助材料。以下简称物料。 物料按其用途可分为如下几类：原材料，辅助材料，成品，在制品，大型设备仪器及工具配件 辅助材料包括：低值劳保类，办公类，小五金工具配件 2.1.2仓库的分类 仓库按其存储对象的不同可分为原料仓，成品仓，不良品仓，报废仓 原料仓下可设收料仓 2.1.3 仓库的主要职责 2.1. 3.1 物料的收，发，存及成品的出入库工作。目的是物料存储，供应和销售各环节平衡衔接。 2.1. 3.2 做好物料保管工作，建立符合财务要求的流水帐，材料明细帐，且做到帐，卡，物相符。 2.1. 3.3 提供公司要求的各类报表及物料信息。 2.1.2.4 对公司的废旧物资，生产余料统一回收，并建立有效的管理体系和帐目系统。并协助做好利用和处理工作. 2.1.2.5 做好仓库物料监控工作，定时出具报表，反馈仓库呆滞积压物料，并协助做好处理工作。 2.1.4 仓库管理的主要原则 2.1.4.1 严格按照各项规章制度办事，不因人而异。 2.1.4.2 物料的进出应在相应的帐目中反映，且做到帐，卡，物一致。 2.1.4.3 非仓库人员不得单独进入仓库，仓库人员应负监督制止之责。 2.1.4.4 不向无关人员透露库存，价格，材料供应商及涉及公司机密的情况。 2.1.4.5 物料的摆放应固定有序，物料实行分级，分区，分类存放管理。 2.1.4.6 实施物料统一编号管理，做到一种物料只能有唯一的物料编号。 2.1.4.7 与仓库业务所用到的单据都必须符合此单据的使用流程规范。

转子流量计原理介绍

转子流量计的原理介绍 简介 转子流量计又称浮子流量计，通过量测设在直流管道内的转动部件的（位置 )来推算流量的装置。它可以测量液体、气体、蒸汽的流量，宜测中小管径4-250mm 的流量。压力损失小，且恒定，测量范围比较宽，量程比1:10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段的长度要求不高，其测量精度±2%左右，受被测的液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。 工作原理： 转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。同时，被测流体流经转子与锥形管壁间的环形断面，这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都沿平行于管轴的方向。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知是常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。 为了使转子在在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制

涡轮流量计

涡流流量计 1、涡轮流量计类别：（1）插入式涡轮流量计（2）气体涡轮流量计（3）智 能涡轮流量计（4）液体涡轮流量计（5）卡箍式液体涡轮流量计（6）防腐型涡轮流量计 2、涡轮流量计用途：涡轮流量计是一种速度式仪表，它具有精度高，重复 性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。 3、涡轮流量计安装注意事项：（1）对直管段的要求：流量计必须水平安装 在管道上（管道倾斜在5以内），安装时流量计轴线应与管道轴线同心，流向要一致。流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。（2）对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。（3）对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。（4）对外部环境的要求：流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨. 防雷措施，以免影响使用寿命。（5）对介质中含有杂质的要求：为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。（6）安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。（7）对安装焊接的要求：用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！安装流量计前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。安装流量计时，法兰间的密封垫片不能凹入管道内。 （8）流量计接地的要求：流量计应可靠接地，不能与强电系统地线共

玻璃转子流量计的安装及使用

玻璃转子流量计的安装及使用 转子流量计是通过刻有流量标度尺的锥形玻璃管和管内浮子的位置高度，直接观察管道内流体流量的指示型仪表。用来测量非混浊的液体或气体等单向介质的流量，它较其它仪表方便，直观。因此被广泛应用在工业各部门和科研单位。 玻璃转子流量计在使用安装前，应先检查其技术参数如：测量范围，精确度等级，额定工作压力，温度等参数是否符合使用要求。安装前还应将流量计中起运输保护作用的顶衬物取出。并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。新装的管路在玻璃转子流量计安装前应冲洗干净。应使转子流量计的最小分度值处于下方，垂直安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。大口径流量计由于较重，为避免管道弯曲，必要时可采取加固支承等措施。安装时还需避免转子流量计受过大的拉，压，扭等力。以免产生过大的外力而损坏锥管。根据使用中不同的工况，必要时应在转子流量计的上游安装过滤器，以防杂质玷污，卡塞转子流量计。若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。为保证转子流量计在使用时的测量精确度，被测流体的常用流量建议选择在转子流量计分度流量上限值的60%以上为好 玻璃转子流量计安装方式 1、玻璃转子流量计开箱时，应仔细检验，以确定仪表在运输过程中有否损坏。基型LZB15—40流量计的浮子与流量计分离包装；（浮子、说明书、装相单等均在塑料袋里）用户在安装使用时，请先把流量计的上端（玻璃管子的粗端）衬套内的旋塞扭下来，将浮子放进玻璃管内，（浮子的大头朝上）然后再把旋塞扭上去，并扭紧为止。对于LZB型带导杆流量计，应将防止浮子跳动的填充物取出，检查浮子能否自由上下滑动。 2、玻璃转子流量计必须安装在垂直位置上（流量计中心线与铅垂直线的夹角不超过5℃）并有正确的支承，以防止任何应力传入。对于新安装管路在安装流量计之前应将管道冲洗干净。安装时进口锥管的最小锥端，即最小数值刻度端，并位于下部。 3、玻璃转子流量计为便于在使用过程中更换零件，流量计安装时，它的周围应留有足够的空间。 4、为检修、修理、更换流量计和清洗管路的需要，推荐流量计安装时按图3所示的方式安装旁路管。 5、流量计上游应安装阀门，在下游5～10倍公称通径处安装调节流量的节流筏。 6、为防止管路中的回流或有水锤作用损坏流量计，可在流量计下流阀门之后安装单向逆止阀。

止回阀规格编写方式

止回阀型号编制方式止回阀型号含义 止回阀型号编制含义; 止回阀又称单向阀、背压阀、逆止阀、逆流阀等多属于自动阀门类，止回阀是管道系统中不可缺少的产品之一，其作用是防止介质倒流，阻止介质反向流动。是通过介质本身的流动自行启闭的一种阀门。随着管道系统的不断升级而改变，传统的止回阀已经达不到现代化的市场需求，近年来诞生了很多新型止回阀型号，为了给广大用户提供更多的止回阀型号知识，台臣公司根据常见的止回阀型号进行分析。 以下是我国常见的止回阀型号编制方法，止回阀型号编制是按照国际阀门型号编制方法细分成。是专业对止回阀型号编制代表做更详细的说明。如初次采购或对止回阀型号不熟的用户请认真阅读。 止回阀型号编制方式：如H41H-16C按顺序 止回阀附加号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀； ⑴止回阀类型：H代表止回阀； ⑵止回阀连接：4法兰、6焊接、7对夹； ⑶止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形； ⑷止回阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工； ⑸止回阀压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K； ⑹止回阀材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢；

台臣止回阀常见型号： 对夹升降式止回阀：H71X、H71H； 对夹蝶形双瓣止回阀：H76X、H76H； 对夹圆片式止回阀：H74H、H74I、H74M； 静音止回阀：H42H、H42W； 微阻缓闭式止回阀：HH44H、HH46H、HH49H;橡胶阀瓣式止回阀：HC44X； 消声止回阀：HC41H、HC41X、HC41T； 升降式止回阀：H41H、H41W; 旋启式止回阀：H44H、H44W； 滑道滚球式止回阀:HQ41X； 焊接止回阀：H61Y、H62Y、H64Y。

涡轮流量计工作原理及技术参数.

涡轮流量计工作原理及技术参数 一、工作原理 流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢 和线圈组成的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电 脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k 式中: f——脉冲频率[Hz]; k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k Q——流体的瞬时流量(工作状态下[m3/h];https://www.360docs.net/doc/5f11844801.html, 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。 二、技术参数 公称口径:管道式:DN4~DN200 插入式:DN100~DN2000 精度等级:管道式:±0.5级,±1.0级

插入式:±1.5级、±2.5级 高精度的可达0.2级 环境温度:-20℃~50℃ 介质温度:测量液体:-20℃~120℃ 测量气体:-20℃~80℃ 大气压力:86KPa~106KPa 公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 防爆等级:ExdIIBT4 连接方式:螺纹连接、法兰夹装、法兰连接、插入式等 直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN 液体:上游直管段应≥20DN,下游直管段应≥5DN 插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径 显示方式:(1远传显示:脉冲输出、电流输出(配显示仪表 (2现场显示:8位LCD 显示累积流量,单位(m3 4位LCD显示瞬时流量,单位(m3/h、电池电量、频率、流速 (3温度压力补偿型: A、显示标准瞬时流量及标准累计流量 B、显示当前压力、温度、电池电压 输出功能:

转子流量计一般会出现的三种常见故障

转子流量计一般会出现的三种常见故障 转子流量计（浮子流量计）是根据是一种变面积式流量计，液体在流量计管道中流动，使管道中浮子向上移动，当流速与流量一定的时候浮子与管道之间的面积达到一定值。此面积与浮子的高度成正比，也与流量成正比。指针式的转子流量计是的指针根据浮子的高度经过内部零件的转动显示在表盘上。电子表头显示的则是电路板智能计算显示。一、转子流量计测量误差大： 1.气体介质由于受到温度压力影响较大，建议采用温压补偿的方式来获得真实的流量。 2.由于长期使用及管道震动等多因素引起浮子流量计传感磁钢、指针、配重、旋转磁钢等活动部件松动，造成误差较大。解决方法：可先用手推指针的方式来验证。首先将指针按在RP位置，看输出是否为4mA，流量显示是否为0%，再依次按照刻度进行验证。若发现不符，可对部件进行位置调整。一般要求专业人员调整，否则会造成位置丢失，需返回厂家进行校正。 3.安装不符合要求：对于垂直安装转子流量计要保持垂直，倾角不大于20度;对于水平安装转子流量计要保持水平，倾角不大于20度;转子流量计周围100mm空间不得有铁磁性物体。安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。要保持前5D后250mm直管段的要求。 4.液体介质的密度变化较大也是引起误差较大的一个原因。由于仪表在标定前，都将介质按用户给出的密度进行换算，换算成标校状态下水的流量进行标定，因此如果介质密度变化较大，会对测量造成很大误差。解决方法可将变化以后的介质密度带入公式，换算成误差修正系数，然后再将流量计测出的流量乘以系数换成真实的流量。二、转子流量计指针抖动： 1.剧烈指针抖动：主要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与转子流量计实际的状态不符，有较大差异造成转子流量计过量程。2.轻微指针抖动：一般由于介质波动引起。可采用增加

对夹止回阀尺寸结构图

对夹式止回阀H71 基本信息栏 品名型号规格压力材质 对夹式止回 H71H DN50-600mm PN1.6-6.4mpa 碳钢；不锈钢 阀 H71H型升降对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。 H71对夹止回阀结构图 技术参数 型公称壳体密封工作温度适用温度

配管法兰公称压力常规产品型号 JB/T 74 ~90、 GB/T 9112 ~9124、HG 20592 ~20614 PN1.0MPa H71H-10C H71W-10 P H71W-10P8 H71W-10P3 H71W-10R H71W-10R8 H71W-10R3 PN1.6MPa H71W-16C H71W-16 P H71W-16P8 H71W-16P3 H71W-16R H71W-16R8 H71W-16R3 PN2.5MPa H71W-25 H71W-25 P H71W-25P8 H71W-25P3 H71W-25R H71W-25R8 H71W-25R3 PN4.0MPa H71W-40 H71W-40 P H71W-40P8 H71W-40P3 H71W-40R H71W-40R8 H71W-40R3 PN6.3MPa H71W-63 H71W-63 P H71W-63P8 H71W-63P3 H71W-63R H71W-63R8 H71W-63R3 PN10.0MPa H71W-100 H71W-100 P H71W-100P8 H71W-100P3 H71W-100R H71W-100R8 H71W-100R3 PN16.0MPa H71W-160 H71W-160 P H71W-160P8 H71W-160P3 H71W-160R H71W-160R8 H71W-160R3 GB/T 9112 ~9124、HG 20615 ~20635、SH 3406 PN2.0MPa H71H-20C —H71W-20P8 H71W-20P3 —H71W-20R8 H71W-20R3 PN5.0MPa H71H-50 —H71W-50P8 H71W-50P3 —H71W-50R8 H71W-50R3 PN11.0MPa H71H-110 —H71W-110P8 H71W-110P3 —H71W-110R8 H71W-110R3 PN15.0MPa H71H-150 —H71W-150P8 H71W-150P3 —H71W-150R8 H71W-150R3 ANSI B 16.5 Class150 H71H-A1C —H71W-A1P8 H71W-A1P3 —H71W-A1R8 H71W-A1R3 Class300 H71H-A3 —H71W-A3P8 H71W-A3P3 —H71W-A3R8 H71W-A3R3 Class600 H71H-A6 —H71W-A6P8 H71W-A6P3 —H71W-A6R8 H71W-A6R3 Class900 H71H-A9 —H71W-A9P8 H71W-A9P3 —H71W-A9R8 H71W-A9R3 主要 零件材料阀体WCB(A105) ZG1Cr18N i9Ti CF8(304) CF3(304L) ZG1Cr18Ni1 2Mo2Ti CF8M(316) CF3M(316L) 阀瓣2Cr13 1Cr18Ni90Cr18Ni9 00Cr19Ni10 1Cr18Ni12M0Cr17Ni12Mo2 00Cr17Ni14M

LZB玻璃转子流量计使用说明书

LZB玻璃转子流量计使用说明书 一、用途与特点 玻璃转子流量计是用来测量流体（液休、气体）瞬时流量的常用仪表。它广泛的应用于化工、食品、环保、冶金、机械、制药等生产单位和科研部门，它具有如下特点： 1、测量瞬时流量精度高； 2、测量范围可达1：10； 3、压力损失小； 4、结构简单、操作方便、价格低廉； 5、适用腐蚀性流体的测量。 二、工作原理 在垂直的透明锥管内，装有可上下移动的浮子（转子），当液体自下而上流经锥管时，被浮子节流，在浮子上下游之间产生差压，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮子及粘性力三者的合力相等时，浮子上于平衡位置，因此流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度，其关系式如下： 容积流量 式中:а—流量系数 ε—膨胀系数 △F—流通面积即锥管与浮子之间的环隙面积 Vt—浮子体积 ρf—浮子材料的密度 ρ—被测流休的密度 F1—浮子工作直径处的横截面积 三、结构 本厂生产的玻璃转子流量计分为基型和防腐型两大类,它们通常由锥管、浮子、与管路连接的上、下基座、密封胶环、防护罩等配件组成，根据通径及流量大小，分为三种结构形式。 1、N3、DN4、DN6、DN10等四种通径与管路连接形式因流量小分为软管连接和螺纹连接两种。其结构和连接尺寸见图1、表1。 1、流出嘴； 2、基座； 3、上压紧帽； 4、锥形玻璃管； 5、有机罩壳； 6、支承板； 7、浮子； 8、下压紧帽； 9、下基座； 10、流入嘴； 11、针形阀。

图1 D N 3、D N 4、D N 6、D N 10结构示意图 N N N N N N 连接，因测量流量大在浮子中间设计有导杆以防止浮子撞坏锥管。其结构和连接尺寸见图2，表2（D N 15不带导杆） 。 3、 防腐型流量计，是根据测量介质要求，采用相应的耐腐蚀材料，以满足用户的工艺要求。 1、基座 2、铭牌 3、罩壳 4、锥管 5、浮子 6、压盖 7、密封圈及隔膜 8、螺钉 9、衬套 图2 D N 15、D N 25、D N 40、D N 50、D N 80、D N 100结构示意图

H对夹升降式止回阀的主要尺寸

H对夹升降式止回阀的 主要尺寸 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

H71对夹升降式止回阀的主要尺寸H71对夹升降式止回阀的主要尺寸及重量： 公称压女PN MPa 公称 通径 DN mm 尺寸(mm) 重 量 (Kg ) 配管法兰(供参考) L D D 2 D 3 D 4 D 5 螺栓孔中 心 圆直径Dl 螺 栓 数 量 螺栓 直径 d 螺 栓 长 度 Ll PN1 .0M Pa PN1 .6M Pa 151652 1 5 2 4 3 1 4 0.1 2 654M1275 201962 1 9 3 4 5 0.2 4 754 M12 90 252270 2 4 3 6 4 7 5 8 0.3 4 854 M12 90 322883 3 1 4 6 5 6 6 8 0.5 3 1004 M16 100 40 31 .5 93 3 9 5 5 6 6 7 8 0.8 1104 M16 105 5040108 4 8 6 5 7 8 9 1.2125 4 M16125 6546128 6 2 8 9 5 1 1 1.81454 M16 130 8050142 7 6 9 6 1 1 1 2 5 2.21608 M16 135 ******** 9 5 1 1 5 1 3 5 1 5 3.41808 M16 150 ******** 1 1 1 2 5 1 3 2 -9.02108 M16 180 150 10 6 218 1 2 7 1 5 1 5 8 -142408 M20 210

涡轮流量计说明书

LWGY涡轮流量计 使用说明书 一、概述 LWGY系列涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。它具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。 二、产品特点： 1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。2．结构简单、牢固以及拆装方便。 3．测量范围宽，下限流速低。 4．压力损失小，重复性好，精确度高。 5．具有较高的抗电磁干扰和抗振动能力。 三、工作原理： 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导

磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]，由校验单给出。若以[1/L]为单位k f Q ?=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 四．主要技术性能： 1.公称通径：（4～200）mm ，DN-200以上选用插入式； 2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃； 3.环境温度：（-20～55）℃； 4.准 确 度：±0.2%、±0.5%、±1％； 5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）； 6.供电电源：电压：12V ±0.144V, 电流：≤10mA ； 7.输出电压幅值：高电平≥8V ，低电平≤0.8V ； 8.脉冲输出型：传感器至显示仪表的距离可达250米； 9.4～20mA 输出型：变送器至显示仪表的距离可达500米；

组织结构管理案例分析

晾衣理论：先抓住衣领 某企业组织架构与人事调整案例 《赢周刊》柏明顿人力资源管理咨询公司郭晓亮 企业组织架构调整是一项理论与实践高度统一的工作，对于企业组织架构调整的一般原理和原则，大家都比较熟悉。但是对于某一具体企业来说，如何运用这些原理和原则？理论如何与实践相结合，以设计出适合自己企业的组织架构？在组织架构调整过程中，应注意哪些事项，以保证组织架构的顺利运作？以下我们(柏明顿公司咨询顾问师)帮助某制造企业客户进行组织架构调整的案例： 背景： 位于内地的某机械公司是一家传统国有企业，公司的规模和技术处于国内领先地位，但由于经营不善，2000年公司被迫进行了破产重组，任命了王总担任新的公司董事长兼总经理。王总上任后一方面加强了公司的市场营销工作，另一方面也进行了一些适应市场的内部管理改革，经营状况逐渐好转。2002年，公司顺利实现赢利，并取得了较快发展速度，到2004年底，公司员工1800多人，年销售额5亿多元，利润3600万元。 随着公司的发展，王总意识到一方面市场竞争越来越激烈，特别是外资企业越来越重视中国市场，使得公司的技术优势荡然无存，反而变成了劣势；另一方面随着国家整个制造业的快速发展，对机械的需求也必将大量增加，公司同时又面临着一个快速发展的机遇期。 在内部管理方面，公司虽然经过了资产重组和减员整顿，但由于公司的组织架构没有进行大的调整，也没有进行科学的定岗定编，因此仍然存在着机构林立、人浮于事、效率低下的情况，加上员工绝大部分还是原来留下来的，员工观念普遍跟不上企业发展要求。 根据对公司情况的分析，王总决定从内部管理抓起，首先对公司的组织架构进行重新设计和调整。考虑到公司内部缺乏专业的人力资源管理人才，而组织架构的调整又涉及到复杂的人事变动和利益调整，公司决定聘请专业顾问来指导进行。2005年初，公司聘请柏明顿公司咨询顾问进行该项目的咨询，对公司的组织架构体系进行了重新设计和调整。

流量计安装规范

转子流量计安装要求： 1、实际的系统工作压力不得超过流量计的工作压力。 2、应保证测量部分的材料、内部材料和浮子材质与测量 介质相容； 3、环境温度和过程温度不得超过流量计规定的最大使用 温度； 4、转子流量计必须垂直地安装在管道上，并且介质流向 必须由下向上； 5、流量计法兰的额定尺寸必须与管道法兰相同。 6、为避免管道引起的变形，配合的法兰必须在自由状态 对中，以消除应力； 7、为避免管道振动和最大限度减小流量计的轴向负载， 管道应有牢固的支架支撑； 8、截流阀和控制流量都必须在流量计的下游。 9、支管段要求在上游侧5DN，下游侧3DN（DN是管道的通 径）； 质量流量计安装 1、传感器的刚性和无应力支撑 2、避免把传感器安装在管道的最高位置，因为气泡会集 结和滞留，在测试系统中引起测量误差；

3、如果不能避免过长的下游管道（一般不大于3M），应多 装一个通流阀； 4、与输送泵的距离至少要大于传感器本身长度的4倍（两 法兰之间距离），如果泵引起多余的振动，必须用绕性管或连接管进行隔离。 5、调节阀、检查观察窗等附加装置都应安装在离传感器 至少1X“L”远处（L为传感器安装法兰之间距离） 6、支架不能安装在法兰或外壳上，一般离法兰的距离为 20~200mm; 电磁流量计安装 1、电磁流量计，特别是小于DN100mm(4”)的小流量计， 在搬运时受力部位切不可在信号变送器的任何地方，应在流量计的本体。 2、按要求选择安装位置，但不管位置如何变化，电机轴 必须保持基本水平。 3、电磁流量计的测量管必须在任何时候都是完全注满介 质的； 4、安装时，要注意流量计的正负方向或箭头方向应于介 质流方向一致。
