钢筋混凝土水池施工缝留置位置图解

钢筋混凝土水池施工缝留置位置图解

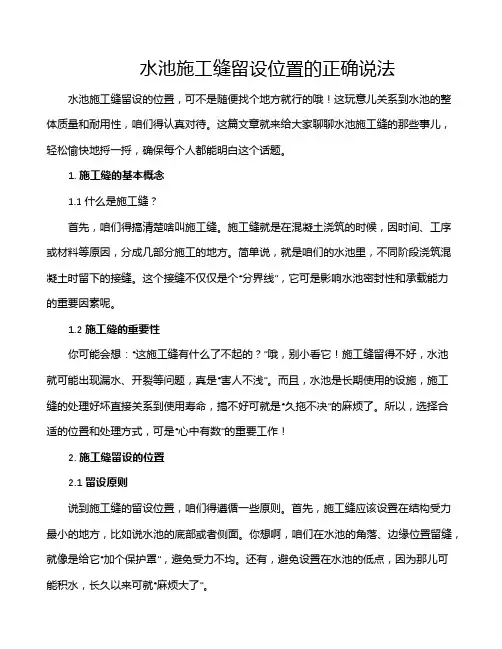

钢筋混凝土水池施工缝留置位置图解(施工缝图解)

·水池底板一次浇筑完成。底板与池壁的施工缝在池壁下八字以上150~200mm处,底板与柱的施工缝设在底板表面。

·水池池壁竖向一次浇筑到顶板八字以下150~300mm处,该处设施工缝。柱基、柱身及柱帽分两次浇筑。第一浇到柱基以上100~150mm,第二次连同柱帽一起浇到池顶板下皮。池顶一次完成。

钢筋混凝土水池的施工要点及满水试验

作者简介:邓亚军(1975-),男,广东深圳人,深圳市市政工程总公司工程师, 钢筋混凝土水池的施工要点及满水试验 邓亚军 (深圳市市政工程总公司,广东深圳518034) 摘 要:针对以往钢筋混凝土水池施工所暴露的问题,深圳市某污水处理厂工程SBR 池在高温施工条件下,通过处理好水池基底、严格控制混凝土温度、降低内外温差、处理好池体变形缝、施工缝和后浇带所采取的一系列施工技术措施及其池体满水试验的方法和结果。 关键词:钢筋混凝土水池;施工要点;技术措施;满水试验中图分类号:TU11 文献标识码:A 文章编号:167223198(2008)022******* 1 工程概况和特点 深圳市某污水处理厂SBR 池工程是由两座矩形钢筋混凝土池体组成,北面为1#~4#池,南面为5#~8#池,每组池体长度122.95米、宽度51.20米(轴线尺寸),沿长度方向平行于池体短边设30mm 宽度变形缝四道,沿短边平行于长边方向在池墙中部设30mm 宽度变形缝一道(底板设后浇带)将每座池体划分为10块(不含后浇带)。池内、池顶设有工艺渠沟,池墙顶设走道板,池底面标高42.61米,池顶面标高49.11米,钢筋混凝土底板厚750mm ,上附加150厚C15底板配重混凝土,钢筋混凝土池壁下端厚750mm ,经过变径后上端厚250mm ,此外每座池内还设有多道断面不同的隔墙。 SBR 池混凝土浇筑约17916米3,其中C10和C15为现场自搅拌混凝土3052米3,其余为C25、C25S6及C25膨胀混凝土共14864米3,采用固定生产厂家的商品混凝土。 施工要点是:①SBR 池天然地基部分为素填土及淤泥,由于SBR 池对不均匀沉降反应敏感,因此必须对素填土及淤泥层地基进行严格的处理;②SBR 池底板及下端池壁混凝土厚度达到750mm ,体积大,而按工期和施工进度要求,池体混凝土浇筑又必须在5-9月份完成,正值深圳的高温炎热期,日最高温度达39℃,夜间最高温度达30℃左右;根据这些特点,混凝土施工除必须满足强度和耐久性等要求外,其关键是控制混凝土的最高温升及其内外温差,防止结构出现有害裂缝,影响池体的抗渗;③变形缝一般为防水构件的薄弱环节,而本工程的池体变形缝较长,总长达到564米;④为了减少混凝土的浇筑高度,利于混凝土振捣密实,分别在43.60米和46.60米留设水平施工缝,施工缝的长度约700米,因此防止施工缝漏水为本工程施工的又一要点;⑤后浇带纵贯整个池体,宽度为1.0米,施工质量的好坏直接影响池体的防水功能。 2 施工技术措施 2.1 对局部软弱地基进行处理 尽管设计要求SBR 池对地基的承载力不高,但对不均匀沉降反应较为敏感,如果局部软弱地基处理不好,很容易使池体产生裂缝。本工程基础开挖至设计标高后,遇到杂填土即清理干净,然后从最低处开始填土,填土料采用粘性土,有机物含量不超过5%,土料的含水量控制在2%之内,整片分层回填碾压,换填的地基在回填时分层检验,当检测 的地基密实度达到设计要求———93%时进行下一道工序,否则重新换填碾压,直到合格。2.2 高温季节底板及下端池壁混凝土施工的技术措施 大体积混凝土硬化期间水化过程释放的水化热和浇筑温度所产生的温度变化和混凝土收缩的共同作用,由此产生的温度应力和收缩应力,是导致结构出现裂缝的主要因素。因此,主要采用减少水泥用量以控制水化热,降低混凝土出机温度以控制浇筑温度,并采取保温养护等综合措施来限制混凝土内部的最高温升及其内外温差,控制裂缝并确保高温情况下顺利泵送和浇筑。 (1)限制水泥用量降低混凝土内部水化热。①选择水泥。选用水化热较低的#425矿渣硅酸盐水泥。其早期的水化热与同龄期的普通硅酸盐水泥相比,3d 的水化热约可低30%。②掺加磨细粉煤灰。在每立方米混凝土中掺加粉煤灰75kg ,改善了混凝土的粘聚性和可泵性,还可节约水泥50kg 。根据有关试验资料表明,每立方米混凝土的水泥用量每增减10kg ,其水化热引起混凝土的温度相应升降1~1.2℃,因此可使混凝土内部温度降低5~6℃。磨细石灰粉煤粉掺入混凝土内,对混凝土的和易性,可塑性,泌水性及强度都有不同程度的益处,对混凝土的干缩也无不良影响。在保证混凝土强度不变的情况下,在C20、C30等级范围内每立方米混凝土可用30kg 粉煤灰代替20~30kg 水泥,使混凝土单方放热量降低了25%。用掺粉煤灰来降低水泥用量而减少混凝土的水化热从而降低混凝土出机温度有较好的效果。 (2)用原材料降温控制混凝土出机温度。 根据由搅拌前混凝土原材料总热量与搅拌后混凝土总热量相等的原理,可求得混凝土的出机温度T ,说明混凝土的初级温度与原材料的温度成正比,为此对原材料采取降温措施:①将堆场沙、石子连续浇水,使其温度自浇水前的56℃降至浇水后的29℃,且可预先吸足水分,减少混凝土塌落度损失;②虽混凝土中水的用量较少,但它的比热最大,故在搅拌混凝土用的3只贮水池内加入冰块,使水温由31℃降到24℃。这样一来,经计算出机温度T 为32.8℃,37次实测的平均实测值33.2℃,送达现场的实测温度为34.60℃,从而使入模温度大为降低。 (3)混凝土输送、浇筑及保湿保温养护。 (1)为不使混凝土输送管道温度过高,在管道外壁四周 — 292—

施工缝的留置原则及留置位置规范共17页

施工缝的留置原则及留置 位置规范 篇一:施工缝留置位置 施工缝留置位置应符合下列规定: 1、柱:宜留置在基础、楼板、梁的顶面,梁和吊车梁牛腿、无梁楼板柱帽的下面: 2、与板连成整体的大截面梁(高超过1m),留置在底板面以下20-30㎜处。当板下有梁托时,留置在梁托下部: 3、单向板:留置在平行于板的短边的位置; 4、有主次梁的楼板,施工缝应留置在次梁跨中1/3范围内; 5、墙:留置在门洞口过梁跨中1/3范围内,也可留在纵横墙的交接处; 6、双向受力板、大体积混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层钢架及其他结构复杂的工程,施工缝的位置应按设计要求留置。 在施工缝处继续浇筑混凝土时,应符合下列规定: 1、已浇筑的混凝土,其抗压强度不应小于1.2N/㎜2; 2、在已硬化的混凝土表面上,应清除水泥薄膜和松动石子

以及软弱混凝土层,并加以充分湿润和冲洗干净,且不得积水; 3、在浇筑混凝土前,宜先在施工缝处铺一层水泥浆(可掺适量界面剂)或与混凝土内成分相同的水泥砂浆: 4、混凝土应细致捣实,使新旧混凝土紧密结合。 篇二:施工缝留置形式、位置和处理措施 施工缝留置位置、形式和处理措施 1、什么叫施工缝? 施工缝:因施工组织需要而在各施工单元分区间留设的缝。施工缝并不是一种真实存在的“缝”,它只是因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一个结合面,该结合面就称之为施工缝。 2、施工缝留设方法? 施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:柱应留水平缝,梁、板、墙应留垂直缝。 ( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。 ( 2) 和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm处。当板下有梁托时,留置在梁托下部。( 3) 对于长宽比大于二比一的单向板,施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做

施工缝处理方案精修订

施工缝处理方案 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

目录 编制依据 1、建北高层住宅小区3#楼施工图 2、建北高层住宅小区3#楼施工组织设计 3、GB50204-2002(2011版)《混凝土结构工程施工质量验收规范》 一、工程概况 本工程3#楼地下二层,地上三十三层为住宅,地下二层为人防,地下一层为设备层。标准层层高米。 3号楼住宅总建筑面积㎡,地下室建筑面积,地上建筑面积㎡; 本工程为一类高层建筑,建筑耐久年限为三类(合理使用年限50年)。建筑抗震设防烈度为八度,地下耐火等级为一级,地上耐火等级为一级,地下室防水等级为一级,屋面防水等级为二级,人防工程为核6常6甲类二等人员掩蔽所。 本工程±相对与绝对标高3号楼为米。 二、施工缝的重要性

在我们日常的工程施工过程中,建筑结构层上留设水平施工缝。如何处理施工缝,使工程质量不受影响,保证混凝土结构的安全性,显得尤为重要。在浇筑整体砼中,需设置水平施工缝,施工人员应严格按规范要求进行,认真了解施工缝的留置及处理,认识留置施工缝处理不当对工程质量的危害: 1、施工缝的危害,施工缝处理不当对结构的整体性带来一定的危害,这是由于上一层砼表面已终凝,下一层浇筑时在原截面上存在冷缝, 2、柱、墙水平施工缝处理不当的危害柱、墙底面和顶部的水平表面上,极容易积存垃圾、杂物、泥沙等,再加上该处钢筋密集,如果模板上留置的清扫口位置不当,或未留置清扫口,则二次浇灌前施工缝表面的赃物和冲洗水无出处使缝处本应结合密实处则形成严重夹渣分层,成了更薄弱处,新旧截面粘结力受到削弱,降低结构的承载能力,这种危害将成为隐蔽的潜在危险。 三、施工准备 1、道路坚实、畅通,用水、照明等设施必须齐全。 2、模板及其支架结构的材料、质量等应符合设计及施工规范要求,模板及支撑应有足够的强度、刚度和稳定性,并且表面平整,接缝严密。 3、根据工程结构特点、平面形状和几何尺寸,砼供应和泵送能力及管理能力,以及周围场地大小等条件,预先清理浇筑区域,夏季施工时模板浇水湿润。 4、劳动力安排:一般一台泵送设备,需配置15~20人。 5、主要工具:一台泵送设备需配置插入式振捣器一般3~4台,铁锹3~4把,不宜采用齿形钉钯。 四、施工缝的设置原则 混凝土施工缝的设置原则是:留置在结构受力较小且便于施工的位置。

钢筋混凝土水池施工技术要求

钢筋混凝土水池施工技术要求 1、模板支设 1)水池模板采用组合钢模板,支设分池底、池壁两部分进行,为池壁支模及处理施工缝方便,同时防止施工缝设在底板土压力弯矩最大处,易引起渗漏,底板与池壁施工缝设在离底板上表面350—450mm处,施工缝形式如下图所示: 2)池底模板应一次支好,包括与池壁连接施工缝以下部分,悬空部位模板采用铁脚支承,铁脚中部焊止水板。 3)池壁、池顶模板在底板混凝土浇筑后一次支设成型。池壁模板支设采用有支撑模板体系,在池内底板上搭设钢管脚手架,内外模板用组合式钢模板做成弧形,先支内模,用铁脚支在垫层上支承,用钢筋环或扁铁撑固,用短木撑支顶在钢脚手架上固定,然后绑扎钢筋,支外模,并设临时撑木固定在模板上,以保持壁厚一致和模板稳定,临时撑木在浇筑混凝土至该处时再取掉。为便于混凝土浇筑、振捣,外模在底部1.2m 高处开0.6mx0.9m门子板,间距1.5m。池壁模板采用满堂架加斜撑进行支撑,为了保证施工质量,在墙模间每隔1.2米加设一个对拉螺栓,对拉螺栓呈梅花型布置,对拉螺栓处采用50x50木方,在木方打孔穿对拉螺栓。 对拉螺栓图 对拉螺栓两端50mm长丝扣,中间焊止水板 为了保证模板的稳定性,外模板上加设Φ25钢筋箍,每1米设一道。模板的支撑架要与操作架脱开,以免影响模板的稳固。 2、钢筋绑扎 1)水池底板钢筋绑扎应按照设计及规范要求绑扎成整体,分别用保护层砂浆块垫起,上层钢筋采用钢筋马凳支托,马凳呈梅花型布置。在绑扎底板钢筋的同时,放好支撑内模用的垫脚每500mm放一个,并焊止水板。 2)池壁钢筋由两排主筋和水平筋组成,用连系筋连接保持距离,立筋接头采用焊接接

钢筋混凝土蓄水池的施工和质量要求

钢筋混凝土蓄水池的施工和质量要求 1 主体工程 1.1 主体施工过程 地基处理→C10 混凝土垫层→底板及壁板钢筋绑扎→底板施工缝以下壁板支模及混凝土浇筑→顶板及施工缝以上壁板支模→顶板钢筋绑扎→顶板及施工缝以上壁板混凝土浇筑(封顶)→水池满水实验→池内外刚性防水抹灰→池外壁防腐→回填土。 1.2 主体施工缝的留设 蓄水池一般为全地下式结构,根据壁板高度设置一道至两道施工缝。蓄水池施工缝留设在底板腋角以上500 mm 的壁板中,一般为水平施工缝,由于施工缝为整个蓄水池抗渗的薄弱地带,因此常在施工缝处加设3 mm 厚A3 钢筋板,宽度同水池壁厚一致,这样可最大限度的延长渗水线路,以期达到较好的防水效果。 2 主要分项工程的施工要点和质量要求 2.1 基坑开挖 2.1.1 开挖前应严格按照设计图纸对水池、泵房做定位放线,放出开挖边线。 2.1.2 按照开挖方案进行,如遇影响因素,则重新制定方案,进行开挖。 2.1.3 开挖深度要满足设计要求。 2.2 地基处理 按照设计要求进行,存在的问题在施工前的图纸会审中提出,在施工中要满足设计要求和质量要求。 2.3 钢筋工程 2.3.1 新用钢材必须具有出厂合格证及试验报告,并按规定做原材料及焊接试验,合格后方可使用。 2.3.2 钢筋下料成型要准确,对形状复杂及图纸要求的应先放出大样,再依样成型。 2.3.3 钢筋堆放应分类成堆,堆放时应离地面不小于20 cm ,以防止锈蚀、污染,对于钢筋锈蚀、污染严重者,不得擅自使用。 2.3.4 钢筋绑扎壁板上的绑丝应朝里,长度、规格、间距、根数、搭接必须符合设计要求,焊接搭接,单面焊10 d ,双面焊5 d ,绑扎搭接HPB235 级钢筋30 d ,HRB335 级钢筋40 d 。钢筋接头应错开,同一截面接头数量不大于50 %。 2.3.5 钢筋遇孔洞处尽量绕过,不得截断,如必须截断,应与洞口加固筋焊牢或与预埋套管焊牢。 2.3.6 底板钢筋与壁板钢筋在第一次浇筑前要一起绑完。 2.3.7 管道套管应带有止水环,在支模前预埋到准确位置上,要结合泵房实际管位来做到预埋位置的准确。各种预埋件要提前预留在其相应位置。 2.4 模板工程 清水池支模必须保证有足够的强度、刚度和稳定性,水平、竖向支模板支得好坏直接决定着混凝土的浇筑质量和整个水池工程的质量。 2.5 混凝土工程 2.5.1 水池分两步浇筑而成,第一步浇筑底板及施工缝以下壁板,第二步浇筑施工缝以上壁板及顶板。 2.5.2 本工程采用商品混凝土C30 ,抗渗S6 。 2.5.3 本项目施工中关键在于混凝土的振捣,振捣的主要人员必须认真、细致、可靠,将每处逐一振捣,按施工要求振好。严禁漏振,并避免出现蜂窝、麻面、露筋等缺陷。这将直接影响水池的质量和功能。

防水工程及施工缝、沉降缝处理方案

第十一节 防水工程及施工缝沉降缝处理方案 1. 防水工程施工总体概述 本项目防水工程施工主要分布在屋面、外墙、地下室、种植土。其中:地下室防水等级为二级,防水混凝土抗渗等级为S8级,采用钢筋混凝土底板及外壁防水;屋面防水等级为二级,防水层合理使用年限为15年,屋面采用2道防水设防;外墙防水采用水泥基渗透结晶防水涂膜。外门窗洞与铝合金窗框之间的四周空隙采用聚合物砂浆进行封堵; 本工程地下室外墙、底板、顶板和地下室后浇带防水、屋面防水等是防水工程施工的重点。其部位及做法详见下表: 部位 构造做法 地下室底板(二级防水) 地下室侧壁(与土壤接触的墙) 部位 构造做法 地下室顶板防水(填土种植绿化) 有保温层上人屋面(2级 防水) 2. 施工方法及工艺流程 2.1找平层施工方法 找平层与垂直面碰接交接处做成45°水泥砂浆三角形。按图示形成有泛水坡度的明沟与排水

口连接,并形成平整顺滑表面,抹平,才可铺防水材料。其平整度用2m 长尺检查。施工工艺如下: 2.2.防水卷材施工 2.2.1.防水卷材施工工艺流程 2.2.2.防水卷材施工方法 2.2.2.1.基层处理 基层必须牢固,无松动、起砂等缺陷;表面应平整光滑、均匀一致;必须将突出基层表面的异物铲除,并将尘土杂物清除干净,最后高压空气进行清理;基层应干燥、含水率小于9%(测定方法是将1 ㎡卷材覆盖在基层表面上,静置4小时,若覆盖处的基层表面无水印,且靠基层一侧卷材表面也无凝结水痕)、无明水;基层若高低不平或凹坑较大时,用聚合物水泥粘结剂抹平;裂缝需用聚合物水泥粘结剂涂刷一遍。聚合物水泥粘结剂是由胶粉、水泥、水调制而成。 起砂处理 卷材测水 处 理前 处 理后 2.2.2.2.聚合物水泥粘结剂配制 配制聚合物水泥粘结剂时,先将水和胶粉加入容器内搅拌溶解,再加入水泥搅拌至无凝块、无沉淀方可使用。 制成的聚合物水泥粘结剂应在4小时内使用完,并根据挥发情况随时补水调和。 2.2.2.3.细部节点处理 将调制好的聚合物水泥粘结剂用毛刷或刮子对基层节点周边、转角处进行涂刷,待干燥后,再用调制好的聚合物水泥粘结剂用涂刷或刮子将基层全部涂刷一遍,干燥后应保持表面清洁,如 有污染,应重新涂刷处理,干燥后及时铺贴卷材。阴阳角增设附加层。 2.2.2.4.铺贴防水卷材 采用满粘铺贴防水卷材,先在基层上弹出一条基准线,然后由低向高铺贴,卷材搭接宽度要求为:长边搭接100mm ,短边搭接120mm 。相邻短边接缝应错开1m 以上,水平转角处(墙面与墙面或地面的夹角)接缝距转角大于0.3m ,附加层接缝必须与防水层接缝错开0.3m 以上。地下 防水中接缝应置于距转角0.6m 以上,铺贴后及时用橡胶压辊压实卷材,卷材的铺贴和搭接如下图: 卷材铺贴 2.2.2.5.收口处理 收口位置要用自粘聚合物密封。 2.2.2.6.保护层施工 验收合格后,卷材铺贴完成后24小时内施工保护层并进入下一道施工工序。 2.2.3卷材防水细部节点处理方法 1—防水层 2—附加防水层 3—金属箍(PVC 管)、 4—塑料排气道 5—密封材料 6—找平层 排气出口构造 B —搭接长度

蓄水池施工方案(1)

一、编制说明 1.1编制依据 1、滴道盛和煤矿九井1000m3蓄水池工程施工图; 2、地质勘察报告; 3、施工组织设计; 4、现行相关规范、标准、图集、法律、法规等。 (1)、《建筑工程施工质量验收统一标准》(GB50300—2001) (2)、《混凝土结构工程施工及验收规范》(GB50204—2002) (3)、《建筑地基基础工程施工质量验收规范》(GB50202—2002) (4)、《砌体工程施工及验收规范》(GB50203—2002) (5)、《地下工程防水技术规范》(GB50108—2002) (6)、《矩形钢筋混凝土蓄水池》05S804 1.2编制原则 1、有利于加快工程进度,确保工程质量与安全目标的实现,着实履行合同约定的义务。 2、在施工上本着施工可行,技术可靠,经济合理为出发点。 3、在施工组织上,在准备阶段提前做好各种技术准备,对主要工程的大宗型材料提前组织进场并做好妥善保管,在施工过程中合理安排各工序间的施工顺序,确

保相互衔接,不致于出现由于自身原因产生的窝工现象。 4、合理安排好现场的平面布置,尽可能减少大临设施,减少场内二次倒运,做到文明施工。 二、工程慨况及特点 2.1工程概况 1、滴道盛和煤矿九井1000m3蓄水池工程,为矸石电厂备用水源蓄水池,建设单位为龙煤集团鸡西分子公司,监理单位鸡西汇诚建设监理有限公司。本蓄水池工程位于滴道盛和煤矿九井附近,主体长宽尺寸为16.4×16.4M,高4.43M,蓄水能力1000M3。参照《矩形钢筋混凝土蓄水池》05S804图籍施工。其主要工作内容包括:土石方开挖、水池混凝土、顶板及侧壁防水、设备安装及管道安装、附属设施施工、蓄水池顶及周边土石方回填。 2、三通一平:水、电、道路已通到工地,场地已平整。 3、施工情况:机械、工具、人员已进入现场。 4、工期以满足总体工期为目标。 2.2工程特点: 1、因本工程为山坡地下工程,底板整体落地,土方开挖量较大。 3、根据地质勘察报告,蓄水池基槽为大量冻土和岩石,基槽边坡存在塌方危险。应特别注意临边防护。 4、混凝土为抗渗混凝土(P6),墙壁高度较高、宽度较窄,砼浇筑时有一定的难度。

钢筋混凝土水池施工方案

钢筋混凝土水池施 工方案 1

钢筋混凝土蓄水池施工方案 1.编制依据 1.1《施工质量检验及评定标准》土建工程篇 1.2《建设施工及验收技术规范》 1.3《建设安全工作规程》 DL5009.1- 1.4《建设安全健康与环境管理工作规定》 1.5《混凝土结构工程施工质量验收规范》GB50204- 1.6《矩形钢筋混凝土蓄水池》05S804 2.工程概况 本工程为钢筋混凝土蓄水池。 3.施工应具备的条件 3.1施工现场场地平整完成,临时道路畅通,水源、电源引至使用地点,经测试后满足施工要求。 3.2对进场的所有施工人员进行了三级安全教育,特殊工种作业人员已经经过培训合格,持证上岗。 3.3钢筋、水泥、砂、石、外加剂等施工原材料根据材料计划准备充分,同时完成必要的复试和检验。 3.4施工机具、设备、架模工具等根据施工组织设计的要求进场,其性能、数量、质量满足施工需要。 4.施工主要机具及材料 4.机具需用量

5.施工方法及步骤 5.1施工顺序:定位测量→土方开挖→垫层施工→蓄水池池壁及底板施工→蓄水池池壁、顶板及支柱施工→土方回填 5.2施工流水段流程:水池底板钢筋绑扎→水池池壁、支柱竖向钢筋绑扎及预埋套管安装→水池池壁及底板模板安装→支柱底部柱脚模板安装→水池底板砼浇筑→水池池壁、支柱钢筋绑扎及预埋套管安装→水池池壁、支柱模板安装→顶板模板安装→顶板钢筋绑扎及预埋套管安装→池壁及顶板混凝土浇筑→养护→模板拆除→覆土 5.3土方开挖: 5.3.1现场放坡系数为1:0.75。 5.3.2采用反铲挖掘机端头挖土法:从基坑的端头以倒退行驶的方法进行开挖,自卸汽车配置在挖掘机的两侧装运土。 5.3.3土方开挖宜从上到下分层分段依次进行。随时作成一定坡势,在开挖过程中,应随时检查边坡的状态。根据土质变化情况,应做好基坑的支撑准备,以防坍陷。 5.3.4开挖基坑挖至设计标高人工考古式淸槽。 5.3.5在机械施工挖不到的土方,应配合人工随时进行挖掘,并用手推车把土运到机械挖到的地方,以便及时用机械挖走。

施工缝的留设位置及处理方法

施工缝的留设及处理方法 1、施工缝留设方法 施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:柱应留水平缝,梁、板、墙应留垂直缝。 (1)施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。 (2)和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm处。当板下有梁托时,留置在梁托下部。 (3)对于长宽比大于二比一的单向板,施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做成斜槎。 (4)有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间1/3的范围内。 (5)墙上的施工缝应留置在门洞口过梁跨中1/3范围内,也可留在纵横墙的交接处。 (6)楼梯上的施工缝应留在踏步板的1/3处。楼梯的混凝土宜连续浇注。若为多跑楼梯,可留置施工缝;应留置在楼梯段中间的1/3部位,但要注意接缝面应斜向垂直于楼梯轴线方向。(施工中存在争执原因是规范规定了楼梯施工缝必须留置在中间1/3区段,传统施工留置在向上、下3步处,留置在梯段中间时,理论上是剪力较小,但施工时施工缝质量不好控制,二次支模时容易产生已浇筑部位形成短时“悬挑”,反而不利于构件的质量控制。) (7)双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构,施工缝位置应按设计要求留设。 2、施工缝处理措施 (1)立缝表面凿毛法 浇筑混凝土时必须用快易收口网阻拦,砼终凝后,拆除收口网,用斩斧或钢钎将表面凿毛,清理松动石子,此时砼强度很低,凿深20~30mm较容易,待二次浇筑砼时,提前用压力水将缝面冲洗干净,以增强咬合力。 (2)平缝清除浮浆法 混凝土终凝前用铁抹子刮去表面的浮浆,并挖压出条纹状,深度<10mm,

施工缝留设方案

施工缝留设方案

雪峰2#安置点商业用房施工缝留设及处理方案批准:年月日 审核:年月日 编制:年月日 广元市鑫治建设有限公司 二O一二年四月

雪峰2#安置点商业用房工程 施工缝、后浇带留设及处理方案 一、编制依据: 1、《混凝土结构工程施工质量验收规范》GB50204- 2002; 2、《混凝土强度检验评定标准》JGJ107-87; 3、《建筑施工安全检查标准》GJG59-99; 4、《混凝土泵送施工技术规程》JGJ/T10-95 5、《企业施工工艺标准》; 6、雪峰2#安置点商业用房工程施工图纸 二、工程概况 雪峰2#安置点商业用房工程,±0.00以下设一层地下室,地下室建筑面积为492.53m2,地上四层,首层 1874.08m2,二~三层均为1889.12m2,四层981.31m2,结构形式为框架结构。 三、施工准备: ①人员准备,安排钢筋施工员一名兼管施工缝的留设处理工作,组织4名工人进行施工缝留设。

②材料准备:Ф8~Ф12钢筋头一批。10mm网眼钢丝网每层28m2,施工线,22#扎线、等物资一批。 ③机械工具准备:砂轮机1名,钢丝剪2把,手提焊机1台。手锤2个,扎勾4个。 四、主要施工方法: 1、施工缝 第一段落的楼面梁板钢筋安装完成后,即时组织人员进行施工缝钢丝网的安装。然后通直线或在钢筋面上弹墨线,按照定好的直线先用Ф8或Ф10、Ф12钢筋头间距约200mm 作竖向绑扎固定,并与楼板的底面钢筋连结,没有板面筋的位置即用1条Ф12两端搭至板加筋,中间每隔500mm左右利用竖向筋进行焊接,并焊短钢筋斜撑或钉木板斜撑。竖向钢筋的底面均应按图纸要求留保护层,梁截面位置的竖向钢筋间距则控制在100mm左右。 钢丝网的裁剪应根据各层梁截面和板的厚度而定,网的宽度要比板厚度宽50mm,底部向新浇砼方向弯折。遇到梁筋或板筋位置,即用钢丝剪裁开缺口,以便钢丝网能将钢筋保护层的空隙封住不跑浆,钢丝网安放好以后,即用铁丝绑扎在上下定位钢筋上,楼板面的保护层即用锯出的夹板条压在竖向定位钢筋上,并用铁丝绑扎牢固。上述各步工作做好后,随即检查钢丝网是否偏位,松动,保护层是否合理,如有问

钢筋混凝土蓄水池的施工方案设计

施工组织设计 (一)主要施工办法 一)钢筋混凝土水池施工方案 一、水池施工工艺流程 测量放样f基坑开挖f垫层、底板施工f池壁板、隔墙施工f顶板施工f满水试验f防腐、粉刷f附件安装f回填f附属工程 二、施工准备 1、技术准备 (1)做好调查工作:气象、地形和水文地质情况的调查,地上、地下情况的调查,各种物质资源和技术条件的调查。 (2)熟悉、会审施工设计图纸,力求将图纸中的问题解决在施工前。根据施工图复核各点所提供坐标的闭合,且对路线及细部尺寸标高逐一进行复核,确保施工顺利进行。 (3)各类施工工艺的设计、安排、试验、审核。 (4)编制和审定详细的施工方案,为全面施工提供准确依据。 (5)编制机具、材料、构件、设备和外委托计划,保证工期进度的需要。 2、物资准备 (1)材料的准备 1) 正确分析施工期间建筑材料市场的情况。 2) 根据施工组织设计中的施工进度计划和施工预算中的工料分析,编制工程所需材料用量计划,作为备料、供料和确定仓库、堆场面积、组织运输的依据。 3) 根据材料需求量计划,做好材料的申请、订货和采购工作,使计划得以落实。 4) 组织材料按计划进场,并做好验收保管工作。 (2)施工机具准备 1) 根据施工组织设计中确定的施工方法、施工机具配备要求、数量及施工进度安排,编制施工机具需求量计划。 2) 对大型施工机械(如挖掘机等),提出需求量和时间要求,准时运抵现场,并做好现场准备工作。 (3)运输准备

1)编制运输需求量计划,并组织落实运输工具。 2)合理安排运输时间、路线,进工地时的协调,以免由于材料运输车的原因而 引起社会车辆的堵塞。 3、劳动组织准备 (1)根据施工组织设计中确定的劳动力计划,确定各工种劳动力的数量及进场时间。 (2)选择具有丰富施工经验的作业队伍。 (3)对进场施工人员的作业班组进行培训和教育,并落实到每个作业人员。 (4)对特殊种作业人员要求持证上岗。 4、施工现场准备 (1)了解工程所在地情况,建立牢固的群众基础,避免施工扰民。 (2)根据建设单位指定的水源、电源、水准点以及控制桩等,架设水电线路和 各种生产、生活用临时设施。 (3)清除现场障碍,搞好场地平整,维护好场地,注意环境卫生。 (4)认真组织测量放线,确保定位准确,做好控制桩和水准点的保护。 (5)做好施工围护、排水(全现场的排水措施),合理设置排水沟和集水井,做到绿色施工。 (6)根据给定的永久性坐标和高程,按照施工总平面图,进行施工现场控制网点的测量,妥善设立现场永久性标志桩,为施工过程中的测量工作创造条件。 三、施工技术措施 测量放样 在工程前期,会同业主及监理单位完成交桩手续(包括平面、水准及等级点的实地位置及相关书面资料);接桩后,对桩位进行复核,发现问题及时上报业主监理;对桩位进行保护,并建立施工首级控制网;上报监理对控制网进行复核;项目部根据施工需要放出中线桩、法线护桩或临时 控制点;及时绘出成果图,经质量员复核签字后,上报监理公司复核,请监理工程师复核后方可正式启用。 施工员根据复核过的控制点,放出所需基坑开挖线、建构筑物边线等,由质量人员复核签字,然后上报监理。 分项工程结束后,质量员对竣工部位进行复核。复核结果以书面形式上报质量主管人员和监理,批复后才能进行下道工序。 为了测量的准确性,现针对本工程的特点,拟采取以下几方面措施: (1)为施工建立精确的平面高程控制系统;使日常测量复核工作到位、及时;准确完成竣工验收工作;建立有效的三级测量复核工作体系。 (2)测量复核工作程序:测量复核工作必须与日常质量检验工作结合起来,保证三级检查制度;作为负责具体施工的各工区必须具备能完成各项测量复核工作的完整的设备、人员、管理制度;工程质量处主管人员必须在测量复核工作中起到监督作用;基础的首级平面,高程控制网必须精确,且点位不会遭到破坏。常用的临时水准点、护桩等必须定期复核。 (3)建立有效的三级测量复核管理体系,使测量复核工作与日常质量检验工作结合起来,保证三级检查制度;

施工缝留置方案

德清保利原乡小区一组团B标段地下室工程 施 工 缝 留 置 方 案 舜元建设(集团)有限公司 二○一一年三月

□施工组织设计、□专项□管理方案审批表

德清保利原乡小区一组团B标段地下室工程 施工缝留置方案 德清保利原乡小区一组团B标段主体建筑安装工程位于德清宁杭高速公路以西,德清大道以南,该工程建筑面积约6.55万㎡,共由4#楼、5#楼、6#楼、8#楼、9#楼共5幢高层住宅及部分相邻地下车库组成。本工程地下室为整体地下一层,基础采用预应力管桩+筏板基础型式。高层住宅为框剪结构,配套商业用房为框架结构,其中4#楼建筑高度为89.55米,;5#楼建筑高度为83.55米,;6#楼建筑高度为99.6米,;8#楼建筑高度为65.66米,;9#楼建筑高度为74.70米。结合各幢楼采用的户型不一,每幢建筑平面呈多边形。本工程地下车库(-1F层)顶板标高5.000m(黄海高程),覆土后面标高6.500m,基础底板面标高0.500m,现场地自然地面标高取黄海高程2.650m。其基坑开挖深度约3.3m。 为满足德清保利原乡小区一组团B标段的8#、9#主楼的施工工期需要,结合建设单位要求,本项目部拟将主楼地下室及附近地下室工程分段施工,其具体施工缝留置位置为:8#楼D-11轴至D-12轴三分之一跨处,D-G轴至D-H轴之间,膨胀加强带位置。由于6#楼桩基工程未结束,根据实际进度需要留置,D-10轴至D-11轴与D-D轴至D-E轴之间。9#楼:D-16轴至D-17轴、D-H轴至D-J轴之间,膨胀加强带位置。实际留置:D-16轴至D-17轴与D-G轴至D-H轴之间。(详见施工缝留置位置示意图) 根据施工规范、图纸会审时设计提出的要求及工程例会的要求,地下室部分的施工缝留置时,地下室混凝土外墙水平施工缝须增设300x3mm钢板止水带,地下室底板、外墙、地下室顶板、后浇带须增设300x3mm钢板止水带,以保证地下室工程的防水效果。其具体需增设的数量按施工图实际发生数量计。止水钢板安装及主要施工方案如下: 施工缝钢板止水带安装 1 施工准备 1.1 材料及主要机具: 1.1.1 止水钢板:止水钢板的宽度、厚度必须符合设计要求,有出厂证明书 及复试报告单。钢板止水带300mm宽,上下各37mm左右扳成54度,成型良好。

施工缝施工方案

目录 一、工程概况 (2) 二、施工准备 (2) 三、浇筑顺序 (2) 四、砼浇筑 (2) 五、施工缝在施工过程中出现问题的种类及产生原因 (3) 六、施工缝位置留设不当 (3) 七、预防施工缝在施工过程中出现问题的措施 (4) 八、处理施工缝在施工过程中出现问题的措施 (6)

一、工程概况 本工程地上29层,地下2层,地上分为6栋12个单元;建筑基底面积6080.2m2,建筑总面积:地上165165.83m2、地下58816.71m2,建筑高度87.1~88.4m,地下室深度约8m,框架剪力墙结构。 二、施工准备 1、道路坚实、畅通,用水、照明等设施必须齐全。 2、模板及其支架结构的材料、质量等应符合设计及施工规范要求,模板及支撑应有足够的强度、刚度和稳定性,并且表面平整,接缝严密。 3、根据工程结构特点、平面形状和几何尺寸,砼供应和泵送能力及管理能力,以及周围场地大小等条件,预先划分好砼浇筑区域。 4、劳动力安排:一般一台泵送设备,需配置15~20人(泥工约6~8人,普工约10~12人)。 5、主要工具:一台泵送设备需配置插入式振捣器一般3~4台,铁锹3~4把,不宜采用齿形钉钯。 三、浇筑顺序 1、泵送砼浇筑顺序应由远而近浇筑。 2、同一区域的砼应先竖向结构、后水平结构,并分层连续浇筑。 四、砼浇筑 1、为了保证砼质量、缩短浇筑时间,本工程砼采用泵送商品砼。 2、在浇捣之前充分洒水湿润木模,并对基础进行彻底的清理,不允许有浮泥和垃圾的存在。

3、砼采用分段分层浇筑,循序渐进,一次完成的方法,这种自然流淌成斜坡砼的浇筑方法较好地适应了泵送工艺,避免砼泵送管道经常拆卸、接长,提高泵送效率,简化砼的泌水处理。 4、振动棒振点间距控制在20cm的距离,振捣棒进入砼的深度控制在15cm 以内,快插慢拔、斜进斜出,保证砼振捣密实。 5、人工修面,要求第一次基本修理完毕,平整度在第一次必须要找平准确,然后经过砼初凝时间后,进行第二次修平,要求砼表面基本光滑,平整度良好。 6、为防止承台、地梁垂直交角处有可能出现吊脚的现象,将地梁内外砼同时浇筑、振实。在地梁砼振实后,侧模板砼不再振捣,以防吊脚。 7、及时做好砼养护工作,砼浇筑后12小时,表面覆盖麻袋,并浇水养护14天以上。 五、施工缝在施工过程中出现问题的种类及产生原因 现浇混凝土在施工浇筑过程中施工缝几乎可以说是每个混凝土工程都要遇到的问题。施工缝的留设方式、施工缝的质量、位置直接影响整个建筑结构的质量与安全,因此必须严格控制施工缝的质量。 由于设计、施工技术和施工组织上的原因,不能连续将结构整体浇筑完成,并且间歇时间超过混凝土运输和浇筑允许的延续时间,先后浇筑的混凝土结合面就称为施工缝。 从以往接触的一些工程中,由于施工缝而引发的施工质量问题主要有两大类:一是施工缝位置留设不当;二是施工时对施工缝的处理不妥。 六、施工缝位置留设不当 施工缝留设时没有按照规范要求设置在受力较小处,例如把施工缝留在混凝土底板上或在墙上留垂直施工缝,或者将施工缝设置在对于施工来说很

施工缝、后浇带专项施工方案68962

达州宏义江湾城项目工程 施 工 缝 后 浇 带 专 项 施 工 方 案 施工单位:达州市罗浮建工有限公司 编制人: 审核人: 编制时间:

目录 1. .......................................................................................................... 工程概况 1 1.1施工缝、后浇带概况 (1) 本工程基础底板为整板结构,面积大,成放射性。为满足混凝土收缩,基础及主体中设计有后浇带。 (1) 2. ............................................................................................................ 编制依据 1 3.............................................................................................................. 编制说明 2 4.施工缝的留设位置 (2) 5.施工缝后浇带留置的形式和施工方法 (2) 6.后浇带位置预留钢筋的保护和洞口的防护 (6) 7.施工缝和后浇带混凝土、钢筋绑扎要求及模板搭设 (7) 7.1后浇带混凝土等级和浇筑要求 (7) 7.2钢筋绑扎要求 (7) ①施工缝钢筋绑扎有变形的要进行调直(尽量一次成型,严禁反复弯折)若部分不满足搭 接要求的应进行焊接双面焊5D,单面焊10D。 (7) ②后浇带钢筋有变形的要进行调直(尽量一次成型,严禁反复弯折),钢筋应全数满扎,搭 接处绑扎不少于3处(若部分不满足搭接要求的应进行焊接双面焊5D,单面焊10D) (7) 7.3二次浇筑混凝土模板的搭设 (7) 8、施工缝和后浇带混凝土浇捣要求、养护和模板拆除 (8) 9.常见问题及处理办法 (9)

钢筋混凝土蓄水池施工组织设计

施工组织设计 (一)主要施工办法 一)钢筋混凝土水池施工方案 一、水池施工工艺流程 测量放样→基坑开挖→垫层、底板施工→池壁板、隔墙施工→顶板施工→满水试验→防腐、粉刷→附件安装→回填→附属工程 二、施工准备 1、技术准备 (1)做好调查工作:气象、地形与水文地质情况得调查,地上、地下情况得调查,各种物质资源与技术条件得调查。 (2)熟悉、会审施工设计图纸,力求将图纸中得问题解决在施工前。根据施工图复核各点所提供坐标得闭合,且对路线及细部尺寸标高逐一进行复核,确保施工顺利进行。 (3)各类施工工艺得设计、安排、试验、审核。 (4)编制与审定详细得施工方案,为全面施工提供准确依据。 (5)编制机具、材料、构件、设备与外委托计划,保证工期进度得需要。 2、物资准备 (1)材料得准备 1)正确分析施工期间建筑材料市场得情况。 2)根据施工组织设计中得施工进度计划与施工预算中得工料分析,编制工程所需材料用量计划,作为备料、供料与确定仓库、堆场面积、组织运输得依据。 3)根据材料需求量计划,做好材料得申请、订货与采购工作,使计划得以落实。 4)组织材料按计划进场,并做好验收保管工作。 (2)施工机具准备 1)根据施工组织设计中确定得施工方法、施工机具配备要求、数量及施工进度安排,编制施工机具需求量计划。

2)对大型施工机械(如挖掘机等),提出需求量与时间要求,准时运 抵现场,并做好现场准备工作。 (3)运输准备 1)编制运输需求量计划,并组织落实运输工具。 2)合理安排运输时间、路线,进工地时得协调,以免由于材料运输车得原因而引起社会车辆得堵塞。 3、劳动组织准备 (1)根据施工组织设计中确定得劳动力计划,确定各工种劳动力得数量及进场时间。 (2)选择具有丰富施工经验得作业队伍。 (3)对进场施工人员得作业班组进行培训与教育,并落实到每个作业人员。(4)对特殊种作业人员要求持证上岗。 4、施工现场准备 (1)了解工程所在地情况,建立牢固得群众基础,避免施工扰民。 (2)根据建设单位指定得水源、电源、水准点以及控制桩等,架设水电线路与各种生产、生活用临时设施。 (3)清除现场障碍,搞好场地平整,维护好场地,注意环境卫生。 (4)认真组织测量放线,确保定位准确,做好控制桩与水准点得保护。(5)做好施工围护、排水(全现场得排水措施),合理设置排水沟与集水井,做到绿色施工。 (6)根据给定得永久性坐标与高程,按照施工总平面图,进行施工现场控制网点得测量,妥善设立现场永久性标志桩,为施工过程中得测量工作创造条件。 三、施工技术措施 测量放样 在工程前期,会同业主及监理单位完成交桩手续(包括平面、水准及等级点得实地位置及相关书面资料);接桩后,对桩位进行复核,发现问题及时上报业主监理;对桩位进行保护,并建立施工首级控制网;上报监理对控制网进行复核;项目部根据施工需要放出中线桩、法线护桩或临时控制点;及时绘出成果图,经质量员复核签字后,上报监理公司复核,请监理工程师复核后方可正式启用。

施工缝留置位置

施工缝留置位置、形式和处理措施 施工缝留置位置、形式和处理措施 1、什么叫施工缝? 施工缝:因施工组织需要而在各施工单元分区间留设的缝。施工缝并不是一种真实存在的“缝”,它只是因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一个结合面,该结合面就称之为施工缝。 2、施工缝留设方法? 施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:柱应留水平缝,梁、板、墙应留垂直缝。 ( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。 ( 2) 和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm处。当板下有梁托时,留置在梁托下部。 ( 3) 对于长宽比大于二比一的单向板,施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做成斜槎。 ( 4) 有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间1/3 的范围内。( 5) 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内,也可留在纵横墙的交接处。 ( 6) 楼梯上的施工缝应留在踏步板的1/3 处。楼梯的混凝土宜连续浇注。若为多层楼梯,且上一层为现浇楼板而又未浇注时,可留置施工缝;应留置在楼梯段中间的1/3部位,但要注意接缝面应斜向垂直于楼梯轴线方向。(施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段,传统施工留置在向上、下3步处,留置在梯段中间时,理论上是剪力较小,但施工时施工缝质量不好控制,二次支模时容易产生已浇筑部位形成短时“悬挑”,反而不利于构件的质量控制。) ( 7) 水池池壁的施工缝宜留在高出底板表面200mm~500 mm的竖壁上。 ( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构,施工缝位置应按设计要求留设。 3、浅谈施工缝能否留置 1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝”比较片面,没有对混凝土构件作出统一规定,例如,混凝土楼梯如果说留水平缝或垂直缝都是不合适的。应规定为:使施工缝接缝面与结构的纵向轴线垂直。 2、对于大体积混凝土,由于浇注数量大,整体性要求高,一般不应留施工缝。 3、混凝土条行基础和独立柱基础也应一次浇注完毕,不宜留施工缝。 4、承受动力作用的设备基础,一般不应留置施工缝。如设计没有规定,而施工时又必须分段浇注混凝土时,应先征得设计单位同意,并符合施工规范要求方可设置。但在同一设备机座的地脚螺栓之间,在重要机座之下和用轴连接传动的设备机座之间不得留置垂直缝。 5、基础的薄壁或悬壁部位以及被孔洞削弱部位不应留置施工缝。 6、施工规范规定:“和板连成整体的大断面梁,施工缝应留置在板底面以下20-30mm,当板下有梁托时,留在梁托下部。”大断面梁,没有具体规定端面尺寸,一般认为和板连成整体的梁应和板同时浇注,只有当梁的高度大于1m时,才允许将梁单独浇注并按规范规定留置施工缝。 7、对简支梁作受力分析,在荷载作用下跨中的剪力较小,施工也比较方便,施工缝应
