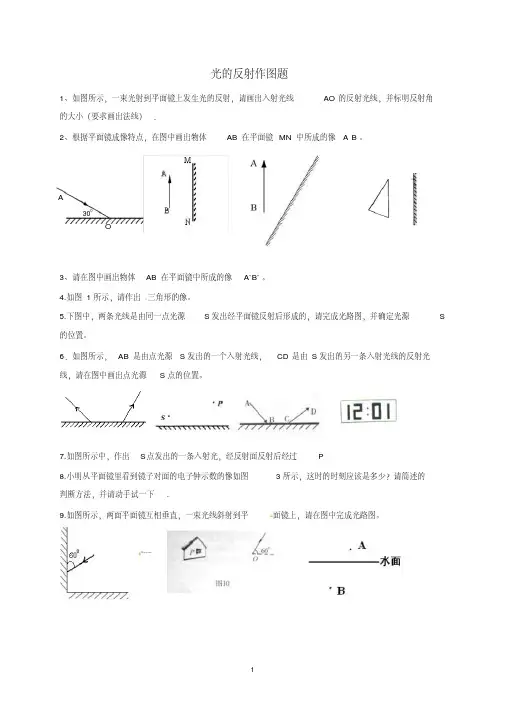

光的反射定律作图专题训练
班级：_______________ 姓名：___________________
光的反射定律作图专题训练
作图注意事项：
（1）要借助工具作图，作图一定要规范。
（2）是实际光线画实线，不是实际光线画虚线。
（3）光线要带箭头，光线与光线之间要连接好，不要断开。
（4）作光的反射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角关系作出光线。 题型一：已知某条光线，画另一条光线，标出相应角。
1.如图1所示，AO 是一条与平面镜成60°的光线，请在图中画出反射光线并标出反射角度数．
2.完成图2反射光路图，标出入射角的大小。
3.完成图2反射光路图，画出入射光线。
图
1 图
2 题型二：已知反射光线、入射光线画镜面。
1. 根据光的传播方向，请在图4中填上平面镜。
2. 如图5所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井 里，并能垂直照亮井底。
3. 如图6所示，小何通过一平面镜看到了桌子下面的小球。图中画出了入射光线和反射光线，但末标出 光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．
图
4 图
5 图
6
4. 如图7所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光 的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画 出平面镜。
图7 图8 图9
5. 竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图8
中画出平面镜的位置，并完成光路图。
6.如图9所示，已知一束光与水平方向成?30，要使光竖直向下射向井底的青蛙、
平面镜应与水平面的夹角为_______，并作出平面镜的位置；
7.如右图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在右图中完
成光路图。
图 3 ?
30
