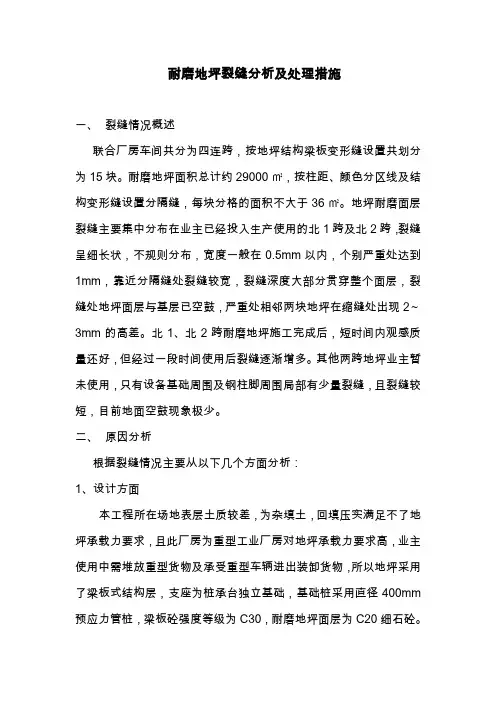

耐磨地坪裂缝分析及处理措施

一、裂缝情况概述

联合厂房车间共分为四连跨，按地坪结构梁板变形缝设置共划分为15块。耐磨地坪面积总计约29000㎡，按柱距、颜色分区线及结构变形缝设置分隔缝，每块分格的面积不大于36㎡。地坪耐磨面层裂缝主要集中分布在业主已经投入生产使用的北1跨及北2跨，裂缝呈细长状，不规则分布，宽度一般在0.5mm以内，个别严重处达到1mm，靠近分隔缝处裂缝较宽，裂缝深度大部分贯穿整个面层，裂缝处地坪面层与基层已空鼓，严重处相邻两块地坪在缩缝处出现2～3mm 的高差。北1、北2跨耐磨地坪施工完成后，短时间内观感质量还好，但经过一段时间使用后裂缝逐渐增多。其他两跨地坪业主暂未使用，只有设备基础周围及钢柱脚周围局部有少量裂缝，且裂缝较短，目前地面空鼓现象极少。

二、原因分析

根据裂缝情况主要从以下几个方面分析：

1、设计方面

本工程所在场地表层土质较差，为杂填土，回填压实满足不了地坪承载力要求，且此厂房为重型工业厂房对地坪承载力要求高，业主使用中需堆放重型货物及承受重型车辆进出装卸货物，所以地坪采用了梁板式结构层，支座为桩承台独立基础，基础桩采用直径400mm 预应力管桩，梁板砼强度等级为C30，耐磨地坪面层为C20细石砼。如耐磨面层与结构层分层浇筑则耐磨层砼强度等级与结构层砼强度

等级一般不应超过两个等级，且不应小于C25，强度等级相差大，水泥的用量不同会导致砼收缩变形不一致而易使两层砼脱层产生空鼓开裂；本工程耐磨地坪砼厚度设计为5cm，地坪面积大，结构层施工时大面积整体浇筑施工标高难以控制，规范规定结构标高允许偏差为±10mm，这样导致耐磨层厚度不均匀，如结构层标高稍有超出允许偏差耐磨层厚度将小于4cm表面易开裂与结构层粘结不牢固出现空鼓现象，且本设计耐磨层为素砼，未配置冷拔丝或钢筋网片。根据长期的观察情况看，随着地坪使用荷载的增加，重型车辆动荷载的增多，裂缝逐渐增多，且裂缝变宽变长。本工程地坪结构层为梁板式结构，土质差，结构板下土方夯填不密实，且工程工期紧，未经一段时间的沉降即进行了结构层施工，经过一段时间土方下沉后结构板与土方脱层，在荷载增加后结构板变形大，而结构层与面层非一个整体结构，两层的变形收缩不一致会产生脱层现象而使表面空鼓产生裂缝，重型车辆等动荷载碾压表面使空鼓面增多，裂缝增多变长。

2、施工方面

北1跨与北2跨耐磨地坪施工期为7月15日-7月30日，工期紧，施工中有如下方面都可导致地面开裂，空鼓。

a)砼坍落度不应大于140mm，坍落度过大时，过度的表面镘抹都

会使粗骨料下落，导致细骨料与水泥浆过度集中表面，导致表

面裂纹的产生。

b)砂石含泥量不应大于1%。

c)如砼表面泛出过多浮浆及泌水未处理好砼易开裂，应用刮板或

橡胶吸管除去浮浆和余水后再进行收面工作。

d)基层清理干净，将粘在基层表面的浆皮铲掉，提前24小时浇

水充分润湿，砼浇筑前将基层表面明水清理干净，表面均匀扫浆后再浇筑砼，扫浆面积不能过大，避免时间过长水泥浆风干导致面层空鼓。

e)耐磨地坪施工完成后的养护工作要及时，养护方法要得当，尤

其是天气干燥、温度高、风大、太阳直射时间长的情况下表面水分蒸发快，超过了砼表面水分的析出，会造成表面塑性收缩裂缝的产生，一般应在收面工作完成5-6小时后喷洒专用养护剂养护。

f)耐磨地坪施工完成后成品保护尤为重要，抗压强度强度达到

5Mpa后，方准上人行走；抗压强度达到设计强度后方可正常使用，如未达到设计强度重压后会导致面层与基层粘结不牢固脱层起壳。

3、使用阶段

a) 地面堆载不能过多，过于集中,会造成应力集中而使局部地面变

形过大。

b)震动荷载不易过大。

c)裂缝出现后及时查找原因，及时维修，防止裂缝继续扩大。

综上所述，本工程耐磨地坪裂缝的产生受诸多因素的影响，应从多方面查找原因，分析原因，不能从单一的方面而定论。

三、处理措施

a)根据现场观察的裂缝情况，如单块地坪裂缝宽度小于0.2mm，

基层未空鼓，且裂缝较短、较少可不进行处理。

b)如裂缝及空鼓面积较大或单块地坪虽裂缝较小但裂缝数量较

多，需进行处理。处理方法有压力灌浆法、渗透法及拆除重做，因本工程耐磨面层较薄且未配置钢筋整体性差，如采用压力灌浆法如压力过大会将面层整体隆起或局部破坏，故不适用。渗透法亦须一定的压力，也不适用与本工程地坪的处理，所以应采用拆除重做。根据现场情况每块地坪开裂时最先从缩缝处开裂，且从此处开始逐渐延伸扩大，说明缩缝边缘处最易空鼓，所以处理时建议在距离缩缝边100mm处沿缩缝方向每间距300mm在地坪结构板上植入φ12的螺纹钢筋头，钢筋头高度要低于耐磨地坪表面15mm，防止锈蚀耐磨面，以此来增强耐磨面层与结构层的粘结力。另外因耐磨面层较薄，建议满铺双向间距为150mm的单层φ4冷拔丝或φ3@50mm钢丝网片增加砼整体性，防止裂缝产生。还应注意原耐磨面层凿除时必须将砼剔除干净，清理至原地坪梁板结构层表面处，其他工序按正常的耐磨地坪施工工艺流程组织施工即可。如裂缝集中在一块面层的一边或一角可不必将整块面层凿除，可将此块面层裂缝集中处的1/3～1/2切除处理，但切缝一定与原分隔缝平行

c)根据验收情况及业主需要决定是否处理或如何处理。

地面裂缝处理方案

地面表面裂缝处理方案工程名称：

施工单位：编制人：编制时间：2014年7月2日地面表面裂缝处理方案一、编制依据 1、《建筑装饰装修工程质量验收规范》（GB50210） 2、《建筑施工手册》第四版二、作业条件 1、室内无其它工种施工作业。 2、室内温度不宜低于5℃，室温保持均衡，不得突然变化。三、地面裂缝产生原因地暖裂缝产生的主要原因不外乎三个，一是伸缩裂缝；二是温度裂缝；三是由伸缩和温度共同产生的裂缝。

1、找平层的施工 2、地暖敷设前应当先行施工找平层，严格按照工艺要求验收，并保证基层的平整度〔±2mm〕，待找平层凝固硬化后方可敷设保温层。保温层最好用胶粘材料以点粘形式固定在找平层之上。如果保温层材料的基层不能完全平整、施工过程中的踩踏受力不均匀及地暖管的翘曲，直接造成保温材料的凹凸翘曲，使得填充层施工时很容易形成空鼓，从而导致地面的开裂。 3、2、铺管注意事项 4、地板辐射采暖常用的布管方式有平行排管式、蛇形排管式及回字形盘管式。平行排管方式地板表面平均温度沿水的流程方向逐步均匀降低，蛇形排管方式温度在小面积上波动大，但平均温度分布较均匀。回字形盘管方式辐射板表面平均温度也是沿水的流程波动，如果布置合理，辐射板表面平均温度波动将很小，温度分布更均匀，从而能够有效的降低地暖开裂的程度。三种布管方式地面温度分布与波动情况是不一样的，房间内具体采用何种方式应根据房间用途，房间热工热性，遵循温度均匀分布原则而定。另外，地面温度分布均匀程度主要受埋管深度、管间距大小、布管方式等影晌。埋深高度越小，管顶所对应的地面温度与两管中间处的地面温度的差越大，导致地面温度偏高，地面温度分布越不均匀，从而在使用过程中容易形成地面裂缝。 5、除此之外，无论哪种布管方式，地暖管铺设应防止管道

热裂纹防止措施

热裂纹防止措施： (1)尽量使焊缝金属呈双相组织，铁素体的含量控制在3—5％以下。因为铁素体能大量溶解有害的S、P杂质。 (2)尽量选用碱性药皮的优质焊条，以限制焊缝金属中S、P、C等的含量。根据贫铬理论，焊缝和热影响区在加热到450—850％敏化温度区时在晶界上析出碳化铬，造成贫铬的晶界，不足以抵抗腐蚀的程度。防止措施： (1)采用低碳或超低碳的焊材，如A002等；采用含钛、铌等稳定化元素的焊条，如A137、A132等。 (2)南焊丝或焊条向焊缝熔入一定量的铁素体形成元素，使焊缝金属成为奥氏体+铁素体的双相组织(铁素体一般控制在4—12％)。 (3)减少焊接熔池过热，选用较小的焊接电流和较快的焊接速度，加快冷却速度。 (4)对耐晶间腐蚀性能要求很高的焊件进行焊后稳定化退火处理。科技名词定义中文名称：晶间腐蚀英文名称：intergranular corrosion 其他名称：晶界腐蚀定义1：沿着或紧挨着晶粒边界发生的腐蚀。所属学科：船舶工程（一级学科）；船舶腐蚀与防护（二级学科）定义2：因金属中晶界组分在介质中的溶解速率远高于晶粒本体的溶解速率而产生的局部腐蚀。是使金属强度、塑性和韧性大大降低的危害性很大的腐蚀类型。所属学科：电力（一级学科）；核电（二级学科）定义3：沿着或紧挨着金属晶粒边界发生的腐蚀。所属学科：机械工程（一级学科）；腐蚀与保护（二级学科）；腐蚀类型（三级学科）本内容由全国科学技术名词审定委员会审定公布晶间腐蚀，局部腐蚀的一种。沿着金属晶粒间的分界面向内部扩展的腐蚀。目录基本概念不锈钢的晶间腐蚀不锈钢的敏化预防措施发生晶间腐蚀的电化学条件相关标准

混凝土裂缝修补方案精编版

混凝土裂缝修补方案一、概况二、方案选择根据现场实际情况分析常采用灌注法沿裂缝凿八字凹槽，洗净后用高渗透改性环氧树脂液体混合用的高分子化学注浆加固材料，高压注入贯穿性裂缝混凝土中。采用此做法固化后裂缝完全达到粘结合一体良好效果。三、修补方法和步骤 1、普查裂缝分布状况，对裂缝宽度和走向进行统计、分析。 2、对于裂缝宽度在0.3mm的裂缝采取灌浆和涂刷复合修复法，0.3mm以上的裂缝采取高渗透改性环氧树脂液压力注浆法。 3、需连续晴日暴晒后，用毛刷或钢丝刷将缺陷部位清扫干净，清除裂缝表面的浮皮和灰尘。 4、裂缝表面先涂刷一层纯水泥浆，厚度2-3mm，水泥浆内掺803胶水，比例为1：0.3。 5、宽度小于0.3mm的裂缝，水泥浆套浆一遍后，采用环氧树脂稀液浸透、干固后，再刮批环氧树脂胶泥。高渗透改性环氧树脂液配比为环氧A、固化剂B，混合比A:B=100:25（重量比）。 6、宽度大于0.3mm的裂缝或贯穿性的裂缝，水泥浆套浆一遍后，使用高渗透改性环氧树脂液作为裂缝封闭胶,高渗透改性环氧树脂液配比为环氧A、固化剂B，混合比A:B=100:25（重量比）。采用机械灌注（高压）法修补混凝土裂缝，并按以下步骤进行： ⑴延裂缝表面凿V型槽，清理裂缝表面，使用干燥无油的压缩空气清除裂缝内部的粉尘、浮渣；

⑵使用止水针头在裂缝两侧的混凝土表面上每隔200-300mm钻孔安装止水针头，并沿裂缝的全长进行封缝； ⑶待封口胶固化后，即可进行注胶操作； ⑷利用专用机械灌注（高压）机的注浆液注入裂缝腔内并保持压力；为使裂缝完全灌满，应在30分钟之内进行二次补注，当浆液从裂缝中渗出即止。 ⑸72小时后待注入裂缝的胶液固化后，撤去止水针头，封闭针头，必要时用砂轮磨平混凝土表面。四、注浆注意事项 1、浆液的配置应按照材料的使用配制方法进行，胶液一次配备数量，根据胶液的凝固时间及进胶速度来确定。 2、注浆根据裂缝区域大小，可采用单孔灌注或分区群孔灌注，一条裂缝上灌注可从一端向另一端。 3、注浆时压力应逐渐升高，达到规定压力后，保持压力稳定，待下一个排气孔出胶后立即停止注浆。 4、待缝内胶液达到初凝不外流时，可拆下注浆嘴，再用环氧树脂胶泥的注浆液把注浆嘴处封口抹平。 5、注浆结束后应检查补强效果和质量，发现缺陷应及时补救，确保工程质量。五、质量保证技术措施 1、注浆液应从每一枚针头开始，当浆液从微孔处冒出时，应立即停止，移入第二枚进行灌注，依次向前进行。在灌注过程中，如果浆液已灌满相邻的针头位置，可以跳开不注，如注浆后发现裂缝两端仍有继续延伸、或有裂缝与其相交叉，应在该位置补孔重新注浆。

地面裂缝处理方案 1

地面表面裂缝处理方案一、工程概况建设单位：沈阳中海新海汇置业有限公司设计单位：沈阳华夏易都建筑设计有限公司监理单位：沈阳市工程建设监理咨询有限公司施工单位：大连博源建设集团有限公司中海城项目五期02E地块一标段工程，位于沈阳市于洪区荷兰村。总建筑面积8.6万平方米，包括1#楼、2#楼、6#楼、8#楼、11#楼、#楼及D1#地库和S1、S2、S5商业网点。1#楼、2#楼：地下一层，地上33层。6#楼、8#楼：地下一层，地上34层。11#楼地下一层，地上18层。S1、S2、S5商业网点：地上2层。结构形式为框架—剪力墙结构。在本工程室内地暖地面施工过程中由于温度及混凝土伸缩产生地面裂缝，为有效解决此类问题编制此方案。二、编制依据 1、《建筑装饰装修工程质量验收规范》（GB50210） 2、《建筑施工手册》第四版三、施工准备 1、材料要求水泥、石英砂、108胶 2、主要机具设备铲刀（腻子刮刀）、钢刮板、小提桶、托板、橡皮刮板、搅拌棒、毛刷。

四、作业条件 1、室内无其它工种施工作业。 2、室内温度不宜低于5℃，室温保持均衡，不得突然变化。五、地面裂缝成因 1、本工程地面做法为地热、细石混凝土面层，由于地面施工时窗未封闭，混凝土本身收缩性较大，导致地面表面产生裂缝，针对此问题，敝司将采取如下的处理方案。六、地面表面裂缝处理方法 1、裂缝处理较稀少处理 1）基层处理：将地面表面裂缝处的浮砂、灰尘、疙瘩等要清除干净，然后用清水冲刷干净。 2）填补裂缝：用水泥掺108胶并加入水泥重量10％的石英砂搅拌，搅拌均匀，稠度适宜，将地面基层表面的裂缝处封严，用刮板刮平，干透后用砂纸磨平。 3）地面表面处理平整。 2、地面裂缝较密及地面起皮处理 1）基层处理：将地面表面起皮残渣清理干净，裂缝处的浮砂、灰尘、疙瘩等要清除干净，然后用清水冲刷干净。 2）地面起皮及裂缝较密处理：用水泥掺108胶并加入水泥重量

各种焊接裂纹成因特点及防止措施这条必须收藏了

各种焊接裂纹成因特点及防止措施，这条必须收藏了焊接裂纹就其本质来分，可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。1.热裂纹是在焊接时高温下产生的，故称热裂纹，它的特征是沿原奥氏体晶界开裂。根据所焊金属的材料不同（低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等），产生热裂纹的形态、温度区间和主要原因也各不相同。目前，把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。（1）结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中（含S，P，C，Si骗高）和单相奥氏体钢、镍基合金以及某些铝合金焊逢中。这种裂纹是在焊逢结晶过程中，在固相线附近，由于凝固金属的收缩，残余液体金属不足，不能及时添充，在应力作用下发生沿晶开裂。防治措施为：在冶金因素方面，适当调整焊逢金属成分，缩短脆性温度区的范围控制焊逢中硫、磷、碳等有害杂质的含量；细化焊逢金属一次晶粒，即适当加入Mo、V、Ti、Nb等元素；在工艺方面，可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。（2）近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹，它的尺寸很小，发生于HAZ近缝区或层间。它的成因一般是由于焊接时近缝区金属或焊缝层间金属，在高温下使这些区域的奥氏体晶界上的低熔共晶组成

物被重新熔化，在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。这一种裂纹的防治措施与结晶裂纹基本上是一致的。特别是在冶金方面，尽可能降低硫、磷、硅、硼等低熔共晶组成元素的含量是十分有效的；在工艺方面，可以减小线能量，减小熔池熔合线的凹度。（3）多边化裂纹是在形成多边化的过程中，由于高温时的塑性很低造成的。这种裂纹并不常见，其防治措施可以向焊缝中加入提高多边化激化能的元素如Mo、W、Ti等。2.再热裂纹通常发生于某些含有沉淀强化元素的钢种和高温合金（包括低合金高强钢、珠光体耐热钢、沉淀强化高温合金，以及某些奥氏体不锈钢），他们焊后并未发现裂纹，而是在热处理过程中产生了裂纹。再热裂纹产生在焊接热影响区的过热粗晶部位，其走向是沿熔合线的奥氏体粗晶晶界扩展。防治再热裂纹从选材方面，可以选用细晶粒钢。在工艺方面，选用较小的线能量，选用较高的预热温度并配合以后热措施，选用低匹配的焊接材料，避免应力集中。3.冷裂纹主要发生在高、中碳钢、低、中合金钢的焊接热影响区，但有些金属，如某些超高强钢、钛及钛合金等有时冷裂纹也发生在焊缝中。一般情况下，钢种的淬硬倾向、焊接接头含氢量及分布，以及接头所承受的拘束应力状态是高强钢焊接时产生冷裂纹的三大主要因素。焊后形成的马氏体组织在氢元素的作用下，配合以拉应力，便形成了冷裂纹。他的形成一般是穿晶或沿晶的。冷裂纹一般分

混凝土裂缝产生的原因及处理方法

混凝土裂缝产生的原因及处理方法一、普通混凝土裂缝产生的原因 01荷载引起的裂缝混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝, 次应力裂缝是指由外荷载引起的次生应力产生裂缝。荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。 02温度变化引起的裂缝混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03收缩引起的裂缝

在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化

混凝土裂缝处理方案

7#楼筏板裂缝处理方案本工程在1#、2#负二层地下室结构2#楼于2012年7月5日及2012年6月30日混凝土浇筑混凝土成型后于7月7日及7月2日拆模，模板拆除后发现外剪力墙有裂缝，具体情况为；1#楼外墙外侧裂缝有9条，外墙内侧裂缝有5条，内外侧裂缝不在同一位置（相互错开约7cm以外）；2#楼外墙外侧裂缝间隔1.5m 左右就有一条，外墙内侧裂缝有6条，其中有5条内外侧几乎在同一位置（在5cm以内）；以上裂缝基本呈垂直状自从上而下为通缝，主要出现在1#、2#楼外墙（砼标号为C40P8）。经总承包单位、监理工程师及建设单位工程共同协商一致，要求我项目部针对该事项作出专项检测与处理；后我司请“甘肃省建筑科学研究院”对裂缝进行检测，依据《关于中奥国际广场2#楼地下室剪力墙裂缝检测报告》我项目部采用以下方式进行对裂缝进行封闭处理。对未贯通裂缝采用“北京RMO补缝胶浆”进行封闭处理，对已贯通裂缝采用高强度注浆的方式进行封闭处理，具体内容如下：一、灌浆施工工艺流程：裂缝表面处理―封缝―埋设灌浆嘴―准备灌浆泵―试压―配制灌浆材料―灌浆―检验及表面处理。 1、清理裂缝 (1)较宽裂缝，沿裂缝深度凿除裂缝表层混凝土，以露出新鲜混凝土为宜，对其它所有要处理的裂缝，沿缝凿成2～4mm，宽4～6mm的V型槽，并凿毛裂缝内混凝土表面。 (2)对外露钢筋进行除锈处理，对锈断的原钢筋进行焊接替换。 (3)剔除缝口表面的松散杂物，用气压为0.2MPa以上的压缩空气清除槽内浮尘。 (4)向较宽裂缝(宽度)1.5cm)内灌满小石子，要求密实。 (5)沿缝长范围内用丙酮进行洗刷，擦清表面。 2、埋设灌浆嘴

环氧地坪施工基层常见裂缝的处理方式

环氧地坪施工基层常见裂缝的处理方式 ⒈简述在环氧地坪工程施工过程中，较为常见的基层类型有混凝土地面、水泥砂浆地面、水磨石地面、金刚砂硬化地面。以上基层均为水泥基材料，所以基面产生裂缝的宏观原因基本相同。 ⒉基面裂缝的原因以水泥基材料混凝土地面为代表分析裂缝产生原因：混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。对于工业厂房地面浇注的混凝土因需满足对效率及质量的要求，多采用商品混凝土，混凝土原材料质量控制、配合比计量控制以及混凝土搅拌、运送、泵送浇注的技术含量较高，尽管混凝土的养护也做到了尽善尽美，混凝土的裂缝却变成了不可避免的事，真可谓没有不裂的混凝土。混凝土的裂缝已从特殊性转化为普遍性；从可以控制发展成不可控制，已成为混凝土质量的通病。这样一来对于环氧地坪涂装表面效果造成了极大的影响。 2.1 混凝土裂缝一般可分为伸缩缝、施工缝、温度应力裂缝。 2.1.1 伸缩缝伸缩缝是根据结构布置、地质条件及施工布置，施工强度等在结构物中设置的横向缝，为满足结构变形的要求，缝面间一般不应有刚性填充物。因伸缩缝需满足整体建筑物的应力变化，所以对于伸缩缝处理需用弹性材质，外面铺设金属板材进行保护。 2.1.2 施工缝施工缝指的是在混凝土浇筑过程中，因设计要求或施工需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。施工缝并不是一种真实存在的“缝”，它只是因后浇筑混凝土超过初凝时间，而与先浇筑的混凝土之间存在一个结合面，该结合面就称之为施工缝。 2.1.3 温度应力裂缝：在混凝土中出现最多的裂缝就是温度应力裂缝，施工过程中由于基础温差和混凝土内外温差过大或由于其它原因产生的应力释放等是混凝土温度应力裂缝产生的主要原因。根据温度应力裂缝表现形式上的不同，温度应力裂缝又可分为表面裂缝、深层裂缝、贯通裂缝三种。在一定条件下，表面裂缝会发展成深层裂缝，深层裂缝也会发展成贯穿裂缝，因此若不及时对裂缝进行修复，将会直接影响到环氧地坪的装饰效果。 ⑴混凝土表面裂痕的原因包括： * 含水量的变化* 温度 * 载荷及支承条件引起的变形* 接缝处理所有这些原因主要源于混凝土内部的位移；若不做处理，表面裂缝将会进一步增加。虽然这种裂缝很少会影响到混凝土内部的结构整体性，但它影响外观。而且，可能还会导致其它问题和麻烦的发生（主要取决于裂缝的长短、宽窄、位移及变形）。 ①细裂缝（网状、龟裂状）细裂缝发生在表面，呈规则或不规则的网络状。裂缝的深度一般不超过3mm，常见于硬结的金属镘抹表面或潮湿的表面。典型的裂缝呈六边型，通常在早期形成。虽然细裂缝不影响混凝土的结构整体性，不影响其耐久性和耐磨性，但它十分显眼，影响美观。 ②塑性收缩开裂这类裂缝出现在对新浇筑的混凝土表面作抹面处理时或抹面处理后不久。这种裂缝的间距一般大至1m，平行排列（或呈鸡爪状），深12mm，很少扩展至周边。与龟裂类似，塑性收

混凝土裂缝预防措施

混凝土裂缝预防措施混凝土裂缝预防措施混凝土裂缝产生的原因： 1、干缩裂缝成因及处理措施干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右，水泥浆中水分的蒸发会产生干缩。干缩裂缝产生通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等。主要预防措施：一是选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥，降低水泥的用量;二是混凝土的干缩受水灰比的影响较大，在混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂;三是严格控制混凝土搅拌和施工中的配合比，混凝土的用水量绝对不能大于配合比设计所给定的用水量;四是加强混凝土的早期养护，并适当延长混凝土的养护时间。冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护;五是在混凝土结构中设置合适的收缩缝。 2、塑性收缩裂缝及预防塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽，两侧细且长短不一，互不连贯状态。较短的裂缝一般长20～30厘米，较长的裂缝可达2～3米，宽l～5毫米。其产生的.主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境温度、风速、相对湿度等。

主要预防措施：一是选用干缩值较小早期强度较高的硅酸盐或普通硅酸盐水泥。二是严格控制水灰比，掺加高效减水剂来增加混凝土的坍落度和和易性，减少水泥及水的用量。三是浇筑混凝土之前，将基层和模板浇水均匀湿透。四是及时覆盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前表面湿润，或者在混凝土表面喷洒养护剂等进行养护。五是在高温和大风天气要设置遮阳和挡风设施，及时养护。 3、沉陷裂缝及预防沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填不实或浸水而造成不均匀沉降所致;或者因为模板刚度不足。模板支撑问距过大或支撑底部松动等导致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。主要预防措施：一是对松软土、填土地基在上部结构施工前应进行必要的夯实和加固;二是保证模板有足够的强度和刚度，且支撑牢固，并使地基受力均匀;三是防止混凝土浇灌过程中地基被水浸泡; 四是模板拆除的时间不能太早，且要注意拆模的先后次序;五是在冻土上搭设模扳时要注意采取一定的预防措施。 4、温度裂缝及预防温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力。当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝，这种裂缝多发生在混凝土施工中后期。混凝土施工中当温差变化较大，或者是混凝土受到寒潮袭击，会导致混凝土表面温度急剧下降而产生收缩，表面收缩的混凝土受内部混凝土的约束，产生很大的拉应力而产生裂缝，这种裂缝通常只在混凝土表面较浅的范围内产生。温度裂缝的走向通常无一定规律，大面积结构裂缝常纵横交错;梁板类长度尺寸较大的结构，裂缝多平行于短边;深入和贯穿性的温度裂缝一般与短边方向平行或接近平行，裂缝沿着长边分段出现，中间较密。裂缝宽度大小不一，受温度变化影响较为明显，冬季较宽，夏季较窄。此种裂缝的出现会

混凝土表面裂缝产生的原因及处理方法

1 混凝土表面裂缝产生的原因及处理方法混凝土表面产生裂缝的原因复杂而繁多。在施工过程中，混凝土因收缩所形成的裂缝是经常出现的。主要有两种原因：一是因为刚浇筑完成的混凝土表面水份蒸发过快表面产生裂缝；二是因为混凝土在硬化时，由混凝土内部温度与外界的温差过多而产生裂缝。刚浇筑完成的水泥混凝土往往因为外界气温较高，相对温度过小，表面蒸发过快使表面变干，而其内部仍是塑性体，因塑性收缩过快而使表面产生裂缝。这种原因出现的裂缝不规则细小，不连续，且很少，在边缘产生一般呈对角斜线状，长度通常不超过30 cz’no对这种原因产生裂缝的预防7b"法是在混凝土浇筑时采取措施遮掩浇筑面，使其避免风吹日晒，混凝土浇筑完毕后立即将表面覆盖并及时洒水养生。对于体积过大的混凝土，应分层浇筑。在上层混凝土浇筑的过程中，会在混凝土在自重作用下产生沉降。当混凝土初凝到未终凝前这段时间内，如果遇到钢筋或模板的连接螺栓等物体时，这种沉降现象就会受到阻挠产生裂缝。特别是当模板存在不平整或粉刷的脱膜剂不均匀时，模板的摩擦力也会阻止沉降，以至在混凝土的垂直表面产生裂缝。水泥混凝土在硬化过程中会产生并释放大量的水化热，使混凝土内部温度不断升高，在大体积混凝土内，水化热使温度升高的现象更加明显，致使在混凝土表面与内部形成很高的温差，特别是在桥梁大体积承台混凝土浇筑中，

现场实测内外温差有时会达到50℃以上。当表层混凝土收缩时受到阻碍，混凝土的受拉一旦超过混凝土的应变力将产生裂缝。为尽量减少收缩约束以使混凝土能有足够强度抵抗所引起的应力反应，就必须采取措施控制混凝土内部温度升温的速率。在混凝土中掺加适量的矿粉及煤灰，能使水化热释放速度减缓；控制原材料的温度，即在混凝土内部采用冷却管道以循环水也能阻止混凝土内部升温的速率。在拌制水泥混凝土时，同一混凝土使用不同品牌的水泥也会使昆凝土产生裂缝。在混凝土施工时，应严禁不同品牌、不同标高的水泥混在一起使用。碱性骨料也会引起混凝土表面产生裂缝。由于硅酸盐水泥中会有碱性金属成份(钠和钾)，因此，混凝土内的孔隙液体中氢氧根离子的含量较高，这种高碱溶液和某些骨料中的活性二氧化硅发生反应，产生碱硅胶，碱硅胶吸收水份膨胀后产生的膨胀力会使混凝土产生裂缝。对于混凝土浅层裂缝的修补通常是采用涂刷水泥浆或低粘度聚合物封堵以防止水份侵入；对于较深或较宽的裂缝，就必须采用压力灌浆技术修补，修补工作要及时，使混凝土达到内实外光的质量要求。 2 混凝土表面产生破损的原因及处理方法混凝土表面破损包括：表面产生蜂窝，麻面、表面产生气孔，表面冲蚀等。对于表面蜂窝，主要原因是振捣不到位引起，在施工中只要加强责任心，振捣到位就能避免，现针对表面麻面，气

地暖地面裂缝处理方案

地暖地面裂缝处理方案本工程地暖地面施工时正值冬季，近期发现地面裂缝较多，主要存在于客厅与餐厅交界处、卧室部位、房间内地暖盘管位置等，下面就是其产生的原因及修补方案：一、裂缝形态及裂缝原因分析：综合工程的实际情况分析，引起地暖管地面开裂的原因主要应从混凝土原材料和配合比、界格缝、养护、地暖管地面固定管卡是否破坏、面层厚度等5个方面进行分析。 1、混凝土原材料配合比配合比不当是指水泥用量过大，水灰比大，含砂率不适当，选用外加剂不当等，几个因素是相互关联的。填充层细石混凝土采用商品泵送混凝土，水灰比过大，混凝土稠度大或搅拌不均匀造成抗拉强度降低，影响凝结力度，造成面层裂缝。而且泵送混凝土的塌落度较高，在混凝土浇筑后，有相当一部分搅拌用水在混凝土内部占有体积。在这部分水分蒸发以后，被水占据的部分则形成了毛细孔，而在毛细孔位置混凝土的抗拉应力则是最小的，容易被拉开形成缝隙和裂纹。塌落度越高，增加收缩裂缝的可能性越大。此类裂缝数量较多，裂缝较大且不规则。 2、养护在现场工程中发现，由于未做好填充层浇筑后的保温、保湿养护或养护龄期太短，引起混凝土表面干燥发生塑性收缩与开裂。此类裂缝一般为表面龟裂纹。 3、界格缝

面积较大房间在填充层混凝土浇筑过程中，未在门口及宽度改变位置设置界格缝或界格缝未完全断开，在填充层混凝土硬化时该部位应力集中导致地暖管地面开裂。此裂缝一般为门洞阳角及房间阳角45°斜裂缝、一字或十字形状的较宽裂缝。 4、地暖管地面的固定管卡填充层混凝土施工过程中，由于施工不当，地暖管地面的固定管卡被破坏，造成地暖管地面与水泥发泡层脱离竖起造成地面开裂。此类裂缝局部突出，面层有破坏，以中心点呈放射形式。 5、填充层厚度填充层的厚度与管线布设工艺有一定的关系，50mm厚填充层虽然可以将管道埋住，但实际管道上皮与填充层上部只有25mm左右的厚度，地暖填充层在凝固和硬化的时间的变化中，会产生横向的拉伸力，致使地面开裂。施工中混凝土地面根据标高进行找平，而由于地面高低不平产生地暖管地面上表面与混凝土接触处有标高偏差，容易产生地暖管面层厚薄不均，厚度较薄处容易引起应力集中，是产生裂缝的薄弱地带。经发现地暖管地面保护层厚度低于15mm处产生裂缝的概率为70%，此类裂缝较宽且沿采暖管铺设位置出现。二、处理裂缝的方法 1、方案1 1、主要材料；水泥、灰色堵漏王、水

裂缝防治措施

1. 工程概况2、钢筋混凝土楼板裂缝产生的原因 3、现浇混凝土裂缝防治的具体措施 (8)

1 ?工程概况基础为人工挖孔灌注桩基础，C2区审批大厅在二层顶设转换层为框支剪力墙结构，其余部分为框架剪力墙结构。本工程建筑抗震设防类别为丙类，建筑结构安全等级为一级，人工挖孔桩桩身碇强度等级为C40,承台（梁）、基础拉梁、防水底板为C30、S8的混凝土，地下室混凝土墙柱采用C40的混凝土，C2区三层转换层梁板碇强度等级为C40, Cl 、C2区14层框支梁殓强度等级为C40,其余楼板碇强度等级为C30,卫生间、厨房操作间、地下室顶板室外楼板、屋面现浇板采用抗渗栓，抗渗等级为S6。板厚为10CM 左右。 2、钢筋混凝土楼板裂缝产生的原因混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题, 硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀,降低钢筋混凝土材料的承载济南市行政事业资产运营有限公司综合服务楼施现浇混凝土楼板裂缝防治措

能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人们的生命和财产安全。很多工程的失事都是由于裂缝的不稳定发展所致。近代科学研究和大量的混凝土工程实践证明，在混凝土工程中裂缝问题是不可避免的，在一定的范围内也是可以接受的, 只是要采取有效的措施将其危害程度控制在一定的范围之内。钢筋混凝土规范也明确规定[1]:有些结构在所处的不同条件下，允许存在一定宽度的裂缝。但在施工中应尽量采取有效措施控制裂缝产生，使结构尽可能不出现裂缝或尽量减少裂缝的数量和宽度,尤其要尽量避免有害裂缝的出现，从而确保工程质量。混凝土裂缝产生的原因很多，有变形引起的裂缝:如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝; 有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据实际情况解决问题。 2.1温度应力产生的裂缝温度裂缝多发生在混凝土表面或温差变化较大地区的混凝土结构中。混凝土浇筑后,在硬化过程中，水泥水化产生大量的水化热，（当水泥用量在350?550 kg/m3,每立方米混凝土将释放出17500?27500kJ的热量，从而使混凝土内部温度升达70°C左右甚至更高）。由于混凝土的体积较大，大量的水化热聚积在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力（实践证明当混凝土本身温差达到25°C~26°C时，混凝土内便会产生大致在lOMPa左右的拉应力）。当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝，这种裂缝多发生在混凝土施工中后期。在混凝土的施工中当温差变化较大，或者是混凝土受到寒潮的袭击等，会导致混凝土表面温度急剧下降，而产生收缩，表面收缩的混凝土受内部混凝土的约束，将产生很大的拉应力而产生

混凝土裂缝的预防措施和处理方案

混凝土裂缝的预防和处理混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题，针对兰渝正线浩口双线大桥11#承台出现的一些裂缝问题，项目技术负责人带领领工及班组施工在现场进行了探讨分析，同时通过查询资料，针对混凝土的各种具体裂缝情况提出了系统的探讨，并提出了相关的预防和处理措施，作为书面交底，希望大家遵照执行，避免出现裂缝，影响工期、质量及加大项目成本。一、混凝土裂缝产生的原理及危害混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人身安全。二、凝土工程中常见裂缝起因及预防混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据实际情况解决问题。 1.干缩裂缝及预防干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。主要预防措施：一、是选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥，降低水泥的用量。二、是混凝土的干缩受水灰比的影响较大，水灰比越大,干缩越大，因此在混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂。三、是严格控制混凝土搅拌和施工中的配合比，混凝土的用水量绝对不能大于配合比设计所给定的用水量。四、是加强混凝土的早期养护，并适当延长混凝土的养护时间。冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护。五、是在混凝土结构中设置合适的收缩缝。 2.塑性收缩裂缝及预防塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连

这么完整的混凝土裂缝修补方案,必须一看

这么完整的混凝土裂缝修补方案,必须一看第一节参考资料《混凝土结构加固设计规范》(GB 50367-2013); 《工程结构加固材料应用安全性鉴定规范》(GB50728-2011); 《建筑现场临时用电安全技术规程》(JGJ46-2005); 《建筑施工高处作业安全技术规程》(JGJ80-91); 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001); 第二节裂缝产生原因混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。根据裂缝的类型不同，修补所采用的材料与方法也不相同。按照裂缝的现状可分为静止裂缝、活动裂缝和正在发展的裂缝。第三节主要施工方法一、施工分类对于塑性裂缝和干缩裂缝只要确认其宽度超过0.1mm，裂缝深度尚未达到保护层深度，并且裂缝已经处于静止状态，为确保建筑物的安全性能和使用年限的耐久性，就必须进行修补恢复，其修复方法可采用表面封闭法。对于塑性裂缝和干缩裂缝的活性裂缝，可待其基本稳定后再进行处理或裂缝处理后采取补强加固措施，使用压力注胶法限制其裂缝的开展。

对于温度裂缝的修复，因温度裂缝一般宽度较大，且以周期性活动裂缝居多，可采用粘度低、粘结性好、弹性模量较小且柔性较好的结构胶灌注，然后根据构件内力计算，对构件进行外部粘贴纤维法加固。二、施工工艺 ①表面封闭法操作步骤如下： 1、使用钢丝刷或角磨机配金刚石角磨片打磨裂缝四周不小于20mm 的范围，目的是清除混凝土表面炭化部分和污染物，打磨深度为1~3mm。 2、用脱脂棉丝蘸丙酮或酒精擦洗打磨过的区域，以去除混凝土粉末和灰尘。 3、调配环氧石英砂浆，要求石英砂干燥且粒径大于0.1mm 的颗粒不超过总重的50%;环氧树脂和固化剂的比例按固化剂的使用要求;石英砂的掺加数量根据和易性调配。 4、在裂缝周边打磨区域表面涂刷一层环氧浆液，以利于后抹材料与混凝土的结合。 5、用专用抹压工具将调配好的环氧砂浆抹压于裂缝表面，待砂浆固化后即可进行装饰工作及后序施工。对于塑性裂缝和干缩裂缝，如果确认其宽度超过0.1mm 或更大，裂缝深度已经达到或超过保护层深度，并且裂缝已经处于静止状态，其修复方法可采用表面凿槽法，操作步骤如下： (1) 使用电锤或钢钎沿裂缝走向在混凝土表面凿槽，槽宽和槽深根据裂缝深度和有利于封缝来确定，一般槽深大于等于裂缝深度，槽宽不小于20mm 为宜。凿槽时注意应先沿裂缝打开，再向两侧加宽。 (2) 使用钢丝刷或角磨机配金刚石角磨片打磨裂缝两边不小于20mm 的范围，目的是清除混凝土表面炭化部分和污染物，打磨深度为1~3mm。 (3) 用吹风机吹净沟槽内外的浮灰尘，再用脱脂棉丝蘸丙酮或酒精擦洗沟槽的内表面和周遍打磨过的区域，以彻底去除沟槽内外的混凝土粉末和灰尘。

常见混凝土裂缝与处理方法

常见混凝土裂缝及处理方法混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而成的非均质脆性材料。由于混凝土施工、本身变形和约束等一系列问题，使混凝土裂缝成为土木、水利、桥梁、隧道等工程中最常见的工程病害。它的出现不仅会降低建筑物的抗渗能力，影响建筑物的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力，因此要对混凝土裂缝进行认真研究、区别对待，采用合理的方法进行处理，保证建筑物和构件安全、稳定的工作。二混凝土裂缝产生的主要原因在施工和使用过程中，混凝土结构开裂的原因很多，当发生温度和湿度变化、结构受荷、地基不均匀沉降，施工方式不当时，都非常容易产生裂缝，具体原因有以下几方面： 1、设计不当产生的裂缝为追求建筑物的外观样式，建筑物表面存在过多凹凸角，产生的凹角应力集中容易导致出现裂缝；一些超长建筑物，很易出现伸缩裂缝；此外，因设计的承重板件厚度太小，刚度减弱，板中受拉钢筋和受压混凝土应力增大，致使板件出现穿透性裂缝也比较常见。 2、混凝土材料使用不当产生的裂缝使用混凝土收缩性较高的矿渣水泥、快硬水泥、低热水泥及

水泥标号低或水灰比高均易产生裂缝。 3、地基变形产生的裂缝当建筑物建于土质差别较大或软弱土质上，基础深浅不一，相邻部分的高度、荷重、结构刚度差别较大或是建筑物平面形状复杂、立面变化过大、长度过大等原因都会导致基础不均匀沉降。 4、施工工艺不当产生的裂缝（1）水泥、砂、石等质量不好是引起裂缝较常见的因素。若工程上用了这些不合格的材料就会导致“豆腐渣工程”。（2）混凝土是一种人造混合材料，其质量好坏的一个重要标志是成型后混凝土的均匀性和密实程度。因此混凝土的搅拌、运输、浇灌、振实各道工序中的任何缺陷和疏漏，都可能产生裂缝。（3）水分蒸发、混凝土干缩通常是导致混凝土裂缝的重要原因。混凝土养护，特别是早期养护质量与裂缝关系密切，早期表面干燥可使其内外温度相差较大很容易产生裂缝。（4）模板构造不当，漏水、漏浆、支撑刚度不足、支撑的地基下沉，过早拆模等都有可能造成混凝土开裂。 5、其他原因产生的裂缝（1）温度应力引起裂缝：目前温度裂缝产生主要原因是由温差造成的。（2）收缩引起裂缝：收缩有很多种，包括干燥收缩、塑性收缩、自身收缩、碳化收缩等。

现浇混凝土楼板裂缝处理方案

中国铁建东来尚城B区楼混凝土现浇板裂缝处理方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：苏中建设集团临沂分公司中铁东来尚城项目部

2013年6月18日：

目录第一节、工程概况 ----------------------------------------------- 3第二节、楼板裂缝的产生原因------------------------------------- 4第三节、楼板裂缝的预防措施------------------------------------- 6第四节、楼板裂缝的处理方法 (7)

工程概况 1、根据《建筑工程抗震设防分类标准》，本工程抗震设防类别为标准设防类（丙类）。 2、本工程建筑结构的安全等级均为二级；设计使用年限均为50年。 3、本工程抗震设防烈度为8度，设计基本地震加速度值为，设计地震分组为第一组。场地类别为二类，特征周期为。 4、地震基础设计等级：乙级。本工程主体主要为剪力墙结构，现浇剪力墙及楼板施工质量直接决定工程结构的安全性。为保证工程质量及工程质量创优目标的实现，依据《混凝土结构工程施工质量验收规范》（GB50204-2011）.《混凝土结构工程施工规范》（GB_50666-2011）以及本企业质量验收标准，针对施工中易出现的板裂缝，特编制本施工方案

1产生裂缝的原因未充分考虑温差和混凝土收缩特性,重点部位(阳角等处)配筋量不足导致裂缝。现浇钢筋混凝土楼板裂缝最常见、发生最多的是房屋四周阳角附近,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝,其原因主要是温差和混凝土的收缩特性双重作用所引起的,从设计角度看,现行设计规范侧重于按强度考虑,未充分考虑温差和混凝土收缩特性等因素,板角处配筋量不足。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,不能自由伸缩,当混凝土的收缩所引起现浇板的约束应力超过一定限度时,势必引起现浇板配筋薄弱处开裂,而且裂缝部位多发生在应力比较集中的板角处。凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝. 泵送商品混凝土坍落度大,流动性好,但也易产生局部粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。而采用含泥量大的粉砂配制的混凝土收缩大,抗拉强度低,脱水干缩时容

水泥地面裂缝原因与处理方法总结

水泥地面裂缝原因分析与处理方法总结水泥地面裂缝原因分析?混凝土硬化过程中,由于混凝土脱水,引起收缩,或者受温度高低的温差影响,大风的影响,引起胀缩不均匀而产生的裂缝,混凝土裂缝修补处理采取水泥路面裂缝对裂缝进行修复的技术。那么,今天我们就为大家介绍一下水泥地面裂缝的原因及水泥地面裂缝处理方法。下面,我们就一起来看看。水泥地面裂缝原因分析？由于构成混合料的各种固体的颗粒大小，密度不同，混合料不可避免发生分层离析，再者由于配合比不当，操作不当，砼的颗粒

不均匀，离析就会加大，即重颗粒下沉，水分向上迁移，从而形成表面泌水，结果就会使水泥砼表面含水量增加，当混合料表面水的蒸发速度比泌水速度快时，水的蒸发面就会深入到混合料表面之内，水面形成凹面。由于凹面较凸面所受压力大，同时颗粒间产生毛细管张力，水泥地面裂缝，促使颗粒凝聚。当水泥砼表面尚未充分硬化，不能抵抗这一表面张力时，砼表面则发生裂缝。这种塑性裂缝的产生时间，大致与泌水消失时间相对应，在砼浇筑之后数小时，砼表面将普遍出现细微的龟裂。由于构成混合料的各种固体的颗粒大小，密度不同，混合料不可避免发生分层离析，再者由于配合比不当，操作不当，砼的颗粒不均匀，离析就会加大，即重颗粒下沉，水分向上迁移，从而形成表面泌水，结果就会使水泥砼表面含水量增加，当混合料表面水的蒸发速度比泌水速度快时，水的蒸发面就会深入到混合料表面之内，水面形成凹面。由于凹面较凸面所受压力大，同时颗粒间产生毛细管张力，水泥地面裂缝，促使颗粒凝聚。当水泥砼表面尚未充分硬化，不能抵抗这一表面张力时，砼表面则发生裂缝。这种塑性裂缝的产生时间，大致与泌水消失时间相对应，在砼浇筑之后数小时，砼表面将普遍出现细微的龟裂。水泥地面裂缝如何修补呢？用胶带将彩条布或塑料布把修补区域四周切缝保护起来，以防止在修补过程中修补材料污染相邻路面。将搅拌均匀的修补料倒入冲刷干净的长方体槽里，立即用振动棒振捣密实，振捣时先从边缘和角隅处按顺序振捣，然后再全面振捣。同一位置振捣时间不宜过长，直至混凝土不下沉、不冒气泡、并泛浆为准，并用刮尺赶平，注意控制好标高，再用抹子收光做到一次成形，抹面时严禁在修补材料表面洒水或用泥抹沾水抹面收光，避免出现表面泌水、降低强度。，操作时间控制在20分钟以内，初凝时不得二次抹面压光。以上就是我们今天为大家介绍的水泥地面裂缝的原因以及水泥地面裂缝处
