硬盘录像机的图像存储时间和硬盘大小如何计算
默认分类 2009-09-09 17:33 阅读69 评论0
字号：大中小

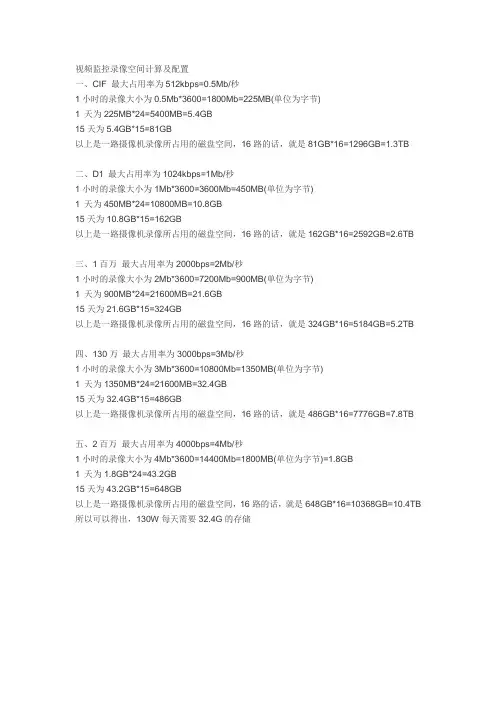

计算式：每小时数据量* 24小时* 天数= ？？G
cif格式录像按照每小时占用硬盘100M计算，D1格式按照1000M计算，HD1按照500M计算，最是最大峰值，实际当中一般不会超过这个数，要知道静态图像和动态图像占用硬盘却别是非常大的。按照CI F格式计算100M*24小时*30天/1000M=?G
H.264硬盘录像机硬盘空间占用计算方法
A：每小时每个通道所占硬盘空间计算公式：[视频码率（128-2048）/8*3600]/ 1024
例如：若码率设置为512K，那么每个小时每个视频通道所占硬盘空间如下： [512/8*3600]/1024=225MB
B：每天每个通道所占空间[GB]：A*24
例如：若码率设置为512K，那么每个小时每个视频通道每天所占硬盘空间如下：
[225MB*24]/1024=5.2734G
C：16路硬盘录像机一天所占空间：B*16
例如:按16路的硬盘录像机设录像码流为固定512K时,一天所占的空间如下： 16*5.2734G=84.3744GB
若按500G一个硬盘，录像资料需要存贮30天计算，侧需要如下几个硬盘：
[30*84.3744GB]/[500*0.90]=5.62个
注：
1、在以上计算中，[500*0.90]的意思是取硬盘的实际可应用到的空间容量，我们平时所说的硬盘大小实际是指它的物理大小[相当于房子的建筑面积]，在应用中由于硬盘分区、数据临时交换占去一小部分空间，因此在实际应用中我们通
常取它90%作为实际可用空间比较科学。
2、在对录像画质要求不高的场所，一般设定的码流设置为固定码流256K，
那么每个小时每个视频通道所占的硬盘空间为113MB。
3、在对录像画质要求比较高的场所码流通常设置为固定码流在512K以上（D 1画质一般需要2048K左右），也可以在DVR中设置为可变码流，当设置为可变码流时，主机会根据每一个通道当时的画面运动情况自动调节码流，以达到录像的最佳效果，这时录像占用空间就比较难预算一个精确值。
4、往往我们的客户都希望保存的录像画质不能太差，又想所占的硬盘空间比较小，在这我们可以在主机中设置为可变码流，同时再设一个码流的上限值
