悬挑脚手架图解
图解建筑施工扣件式钢管脚手架安全技术规范常用连墙做法
悬挑是脚手架施工规范及拆卸要求
悬挑式脚手架施工规范及拆卸要求 一、悬挑式脚手架的定义及其组成 悬挑式脚手架是指：其垂直方向荷载通过底部型钢支撑架传递到主体结构上的施工用外脚手架。本规程所指的悬挑式脚手架由型钢支撑架，扣件式钢管脚手架及连墙件等组合而成 二、悬挑式脚手架的适应范围 本规程适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架，每道型钢支撑架上部的脚手架高度不宜大于24m 本规程不适用于作为模板支撑体系等特殊用途的悬挑式脚手架系统 三、常用悬挑式脚手架的几种形式 按型钢支撑架与主体结构的连接方式可分为： 1）搁置固定于主体结构层上的形式 2）搁置加斜支撑或加上张拉与预埋件连接 3）与主体结构面上的预埋件焊接形式 四、悬挑式脚手架的基本参数 1、起挑层高 一般从第四、五层开始起挑 2、挑梁型号规格 挑梁一般采用工字钢等型钢 3、步距 步距一般在1.8m左右 4、步宽（立杆横向间距） 步宽一般在1.0m左右 5、立杆纵向间距 纵向一般在1.5m左右 6、连墙件竖向间距，水平间距 连墙件竖向间距不大于2倍步距，水平间距不大于3倍纵距，每根连墙件覆盖面积不大于27㎡ 7、单挑高度 每道型钢支撑架上部的脚手架高度不宜大于24m，对每道型钢支撑架上部的脚手架高度大于24m的悬挑式脚手架，应对风荷载取值架体及连墙件构造等方面进行专门研究后作出相应的加强设计 8、总高度 根据主体结构总高度及施工需要确定。本规程适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架，对使用总高度超过100m的悬挑式脚手架应对风荷载取值，架体及连墙件构造等方面进行专门研究后作出相应的加强设计 五、悬挑式脚手架的构造与搭设要求 ①、支撑杆式悬挑式脚手架搭设要求 支撑杆式悬挑式脚手架搭设需控制使用荷载，搭设要牢固。搭设时应该先搭设好里架子，使横杆伸出墙外，再将斜杆撑起与挑出横杆连接牢固，随后再搭设悬挑部分，铺脚手架，外围要设栏杆和挡脚板，下面支设安全网，以报安全。 ②、连墙件的设置 根据建筑物的轴线尺寸，在水平方向每隔3跨（6m）设置一个。在垂直方向应每隔
悬挑脚手架施工方案
红光鹏程苑（H5地块） （3#、4#楼） 悬 挑 架 施 工 方 案 编制： 审核： 审批： 湖北天宇建设有限公司 2012年6月20日
目录 一、工程概况2222222222222222222222222222222222222222222222222222222222222 二、编制依据2222222222222222222222222222222222222222222222222222222222222 三、搭设形式2222222222222222222222222222222222222222222222222222222222222 四、材料要求2222222222222222222222222222222222222222222222222222222222222 五、方案选择2222222222222222222222222222222222222222222222222222222222223 六、脚手架搭设22222222222222222222222222222222222222222222222222222222224 七、脚手架的检查与验收222222222222222222222222222222222222222222222222229 八、脚手架的拆除222222222222222222222222222222222222222222222222222222210 九、安全保证措施222222222222222222222222222222222222222222222222222222210 十、应急措施2222222222222222222222222222222222222222222222222222222222211十一、悬臂式脚手架计算书2222222222222222222222222222222222222222222222211

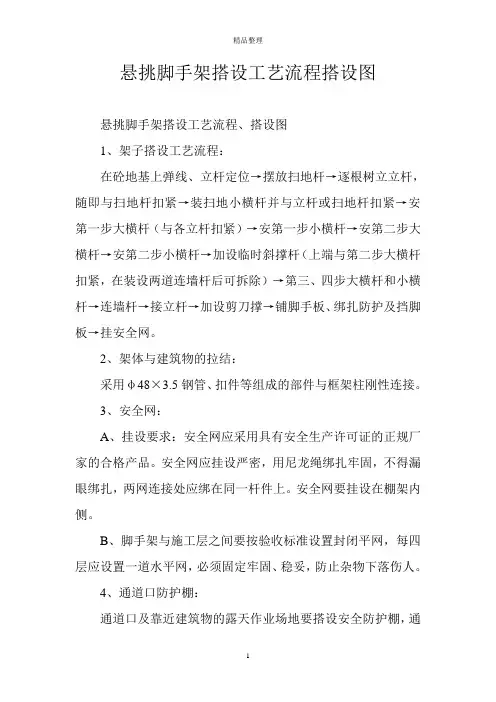

悬挑脚手架搭设
悬挑脚手架搭设 一、搭设顺序 悬挑架平面布置→型钢加工→在梁、板模板上放线→（梁板钢筋绑扎）锚筋预埋→（梁板混凝土浇灌后）安装悬挑架型钢→立杆（与上下两道大横杆扣牢）→第一步大横杆（与各立杆扣紧）→第二步大横杆→第三、四步横杆→拉接点→接立杆→架设剪刀撑→铺脚手板、安全网等。 二、搭设注意事项 1）架体搭设时，要及时与建筑物结构拉接或采用临时支撑，以确保搭设过程中的安全。 2）脚手架各杆件相交伸出的端头，要求均为10cm，以防止杆件滑脱及外架表面美观。 3）随时校正杆件垂直和水平偏差，避免偏差过大。 4）脚手板要满铺，并要求铺平、铺稳，不得有探头。 5）沿架高方向每个楼层面均要求设水平网。 三、架体拆除 1)拆除现场必须设警戒区域，张挂醒目的警戒标志。警戒区域内严禁非操作人员通行或在脚手架下方继续组织施工。地面监护人员必须履行职责。 2)所有高处作业人员，应严格按高处作业规定执行和遵守安全纪律及拆除工艺要求。 3)建筑立面内所有窗户必须关闭锁好，不允许向外开启或向外伸挑物
件。 4)拆除人员进入岗位以后，先进行检查，加固松动部位，清除楼层内留的材料、垃圾块。所有清理物应安全输送至地面，严禁高处抛掷。 5)按搭设的反程序进行拆除，即安全网→竖挡笆→垫铺笆→防护栏杆→搁栅→斜拉杆→连墙杆→大横杆→小横杆→立杆。 6)允许分立面拆除或上、下二步同时拆除（踏步式）。认真做到一步一清，一杆一清。 7)所有连墙杆、斜拉杆、隔排措施、登高措施必须随脚手架步层拆除同步进行下降。不准先行拆除。 8)所有杆件与扣件，在拆除时应分离，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面。 9)所有垫铺笆拆除，应自外向里竖立、搬运，防止自里向外翻起后，笆面垃圾直接从高处坠落伤人。 10)脚手架内必须使用电焊气割工艺时，应严格按照国家特殊工种的要求和消防规定执行。增派专职人员，配备料斗（桶），防止火星或切割物溅落。严禁无证动用焊割工具。 11)当日完工后，应仔细检查岗位周围情况，如发现留有隐患的部位，应及时修复后方可撤离岗位。
悬挑脚手架搭设规范标准
悬挑脚手架搭设规范标准 一、悬挑脚手架底座 说明： 1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。 2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。 3、落于结构上的锚固段应是悬挑段的1.5倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。 4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。 5、脚手架底部立杆内侧应设200mm高踢脚板。 6、杆件搭设及防护同前述落地式外架。
说明： 1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。 2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。 3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置
三、剪刀撑和斜向支撑的设置 说明： 1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于4跨，并不小于6m。斜杆与地面的倾角宜在45-60度之间。 2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。 3、一字型、开口型双排架两断口必须 设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。 4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
悬挑脚手架施工方案完美版doc
华府丹郡A1#、A2#楼工程脚手架专项施工方案 项目经理： 编制人： 审核人： 辽宁北方建设(集团)有限公司
华府丹郡A1#、A2#楼 脚手架专项施工方案 1．编制依据 1.1沈阳都市建筑设计有限公司设计的建筑结构施工图； 1.2本工程的施工组织设计； 1.3中国建筑工业出版社出版的“建筑施工安全技术手册” 1.4中国建筑工业出版社出版的“建筑施工脚手架实用手册” 1.5中国建筑工业出版社出版的“建筑施工手册” 1.6建筑工程施工现场管理制度；施工进度安排和现场施工条件。 1.7中国建筑工业出版的“建筑施工计算手册”“钢结构设计规范”“建筑结构荷载规范”“《混凝土结构设计规范》GB50010-2002” 1.8《建筑安全检查标准》JGJ59-99中国建筑工业出版社 1.9《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001中国建筑出版社 3、脚手架方案选择 本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以
下几点： 3.1架体的结构设计，力求做到结构要安全可靠，造价经济合理。 3.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3.3选用材料时，力求做到常见通用、可周转利用，便于保养维修。 3.4结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。 3.5综合以上几点，脚手架的搭设，还还必须符合JGJ59-99检查标准要求，要符合相关文明标准化工地的有关标准。 3.6综合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案： 地下及一层商网部分采用普通落地双排脚手架，地上主楼主体部分采用普通型钢悬挑脚手架（分别在2层、7层、14层、21层、28层进行悬挑）。 2、脚手架材料的选择及质量标准 4.1钢管：钢管一般采用外径48mm，壁厚3.5mm的焊接钢管，其化学成份与机械性能符合国家标准《碳素结构钢》（GB／T700）的要求。钢管应涂防锈漆。钢梁选用16号工字钢作悬挑负梁。钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、风层、压痕、划痕和硬弯，应用的钢管要有出场合格证。脚手架施工前必须将入场钢管取样，送有关国家资质的试验单位，进行钢管抗弯，抗压等力学实验，实验结果满足设计要求后，方可在施工中使用。 4.2扣件：扣件应符合《钢管脚手架扣件》（GB15831－1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。本工程钢管脚手架的搭设使用可锻造扣件，有扣件生产许可证的生产厂家提供，钢管螺栓拧紧力矩达65N·M时不得破坏。使用旧扣件时，扣件必须取样送有关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后可在施工中使用。 4.3脚手板、脚手片采用符合有关要求。 4.4搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆橘红色。底排立杆、扫地杆均漆红白相间色。 4.5安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，
悬挑脚手架方案[1]全解
目录 一、编制依据 (1) 二、工程概况 (1) 三、方案设计 (1) 四、扣件式钢管脚手架材料要求 (1) 五、外脚手架基本构造 (3) 六、安全防护措施............................... . (6) 七、安全施工技术措施 (6) 八、文明施工 (7) 普通悬挑式扣件钢管脚手架计算书 (8)
一、编制依据 1、施工组织设计 2、施工图纸 3、《建筑工程施工质量验收统一标准》（GB50300-2001） 《建筑施工安全检查标准》（JGJ59-99） 《高层建筑混凝土结构技术规程》（JGJ3-2002） 二、工程概况 本工程为恒信.书香门第暨东阿县青少年活动中心，位于东阿县曙光街，总建筑面积为20246.2m2。由地下车库、裙楼和主楼组成，其中地下一层车库；裙房高三层；分为南北两块，主楼高二十层为住宅。建筑总高度为63米。架体高度67米，设计造型美观大方，合理实用。 三、方案设计 3.1 方案确定 根据本工程的建筑高度、建筑特点、工期要求等，本着安全、经济、合理的原则，按照施工组织设计的部署和计划，主楼主体1-4层施工采用落地式脚手架，5-20层施工阶段外脚手架在4层以上主体剪力墙结构施工采用悬挑式脚手架，悬挑次数为3次，每次悬挑高度为18米。 3.2搭设前的准备工作 1. 搭设前,单位工程负责人应按脚手架搭拆方案的要求,对架子工进行安全技术交底。 2. 熟悉图纸和施工现场,掌握建筑平面和立面的构造特点,环境条件,按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中构造要求,确定
脚手架步距和具体搭设步骤。 3. 材料准备。对进场的钢管、扣件、脚手架、安全网等进行检查验收。 4. 搭设场地准备。根据脚手架搭设高度、搭设场地土质情况与现行国家标准>(JBJ202)做好脚手架地基与基础的施工要求,坚实平整,不积水,砼硬化。经验收合格后,按方案的要求放线定位。 5. 架子工应持有效的特种作业人员操作证上岗作业。必须戴好安全帽、佩安全带,严禁穿塑料底鞋,皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内,扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。 四、扣件式钢管脚手架材料要求 1、钢管的材质及规格要求 采用符合GB700《普通碳素结构钢技术条件》技术要求的Q235钢，外表平直光滑，无裂缝、分层、变形扭曲、打洞截口以及锈蚀程度小于0.5mm的钢管，必须具有生产厂家的产品检验合格证或租赁单位的质量保证证明。各杆件均采用外径?48mm，壁厚3.5mm的焊接钢管，用于立杆、大横杆和斜杆的钢管长度为4~6m，用于小横杆的钢管长度为1.2--2m。 2、扣件的材质及规格要求 扣件是专门用来对钢管脚手架杆件进行连接的，它有回转、直角（十字）和对接（一字）三种形式，扣件采用可锻铸铁制成，其技术要求符合GB15831《钢管脚手架扣件》的规定，严禁使用变形、裂纹、滑丝、砂眼等疵病的扣件，所使用的扣件全部具有生产厂家的产品检验合格证或租赁单位的质量保证证明。在使用时，直角扣件和回转扣件不允许沿轴心方向承受拉力；直角扣件不允许沿十字轴方向承受扭力；对接扣件不宜承受拉力，当用于竖向节点时只允许承受压力。扣件螺栓的紧固力矩应控制在40~50N.M之间，使用直角和回转扣
型钢悬挑脚手架规范
型钢悬挑脚手架 此次新规范对于型钢悬挑脚手架做了很细致的规定，无论是型材的选用还是锚固件都作出了具体的说明。 1、一次悬挑脚手架高度不宜超过20m。 2、型钢悬挑梁宜采用双轴对称截面的型钢。如工字钢，工字钢结构性能可靠，双轴对称截面，受力稳定性好，较其他型钢选购、设计、施工方便。 3、悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。 4、用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算； 5、钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20㎜，吊环预埋锚固长度应符合现行国家标准。 6、悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准。 7、锚固位置设置在楼板上时，楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。 悬挑钢梁前端应采用吊拉卸荷，吊拉卸荷的吊拉构件有刚性的，也有柔性的，如果使用钢丝绳，其直径不应小于14㎜，使用预埋吊环其直径不宜小于20㎜（或计算确定），预埋吊环应使用HPB235级钢筋制作。钢丝绳卡不得少于3个。 悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。 在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。 悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。
超高悬挑脚手架方案(已通过专家论证)
XXXXX工程xxxx楼工程悬挑脚手架方案 一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工安全检查标准》JGJ59－2011 《建筑结构荷载规范》GB50009－2012 XXXX）工程施工图纸。 PKPM缶工计算软件 二、脚手架搭设工程概况 1. 本工程为XXXXXX楼工程，位于xxxxxxxxxXX。XXX楼为6层砖混普 通住宅楼，XXX为高层框架结构，工程XXX采用悬挑脚手架，十层以下采用落地式双排脚手架，搭设符合规范要求，十层以上为悬挑脚手架，其中XX楼悬挑高度为22.4m、45#楼悬挑高度为23.4m, 46#-49#楼悬挑高度为21.6m,均超过规范规定悬挑脚手架不超过20m要求，其中44#楼、45#楼为17层住宅楼，高度为50.8m 46-49#楼为16层住宅楼，高度为49.1m,层高均为2.8m。建设单位为XXXXX!业有限公司，设计单位为XXXXXS计有限公司，监理单位为XXXXX X理有限公司，由XXXXX承建施工。 2. 本工程主体施工已结束, 外墙架体拆除前仅剩外墙抹灰找平层施工, 故作为装修脚手架使用。 3. 架体在十层楼板处开始悬挑至屋面，悬挑最高处为23.4m,计算书取悬 挑高度最大值进行计算,其中工字钢,钢管等搭设材料参数均符合规范要求。搭设参数如下： 2.1在十层楼板处使用16号工字钢进行悬挑，悬挑高度为2 3.4m,建筑物外悬挑段长度1.50m,建筑物内锚固段长度2.5m。 2.2脚手架采用? 48x 3.5mm钢管，立杆采用单立管，立杆的纵距1.50m, 立杆的横距0.90m,立杆的步距1.80m,内排架距离结构0.3m。 2.3锚固点预埋? 16U形圆钢进行固定，每个工字钢锚固3处。 2.4连墙件采用2步3跨双扣件连接，竖向间距 3.60m,水平间距 4.50m
悬挑脚手架规范、方案要求
5#、6#楼悬挑脚手架搭设要点。 摘自JGJ130—2011《建筑施工扣件式钢管脚手架安全技术规范》6.10.1 一次悬挑脚手架高度不宜超20m。 6.10.2 型钢悬挑梁宜采用双轴对称截面的型钢。悬挑钢梁型号及锚固件应按设 计确定，钢梁截面高度不应小于 160mm。悬挑梁尾端应在两处及以上固定于钢 筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于 16mm。 图6.10.2 型钢悬挑脚手架构造 1——钢丝绳或钢拉杆
6.10.3 用于锚固的 U 型钢筋拉环或螺栓应采用冷弯成型。U 型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。 6.10.4 每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20㎜，吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010 中钢筋锚固的规定。 摘自项目部《脚手架专项施工方案》 7、悬挑工字钢支撑体系的构造要求 悬挑梁为16号工字钢，长度3.5m或4m，从楼层转角开始布置，沿结构边按水平间距1.5m均匀布置，从悬挑结构外端外挑长度1.40m。见图1悬挑工字钢平面布置图。 7.1、悬挑工字钢剖面图（间距以现场实物为准） 图1悬挑架立面布置图 7.2、悬挑工字钢的构造要求 1、工字钢的一般构造措施 悬挑梁采用16#工字钢制作，在脚手架立杆根部位置处各焊一个不小于Φ18钢筋头，用于固定立杆防止立杆移位，焊接时要满焊，不得点焊。第一个钢筋头距离挑梁前端100mm，第二个向内1050mm，高出工字钢150mm。工字钢底部，脚手
悬挑脚手架施工方案
悬挑脚手架施工方案 1悬挑梁： 1.1采用I18工字钢，锚固长度1.70m，楼层预埋ф20U型螺杆，每道钢梁设置ф16钢丝绳作为保险绳。墙外处悬挑1.25m梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mmHRB335级钢筋进行加强。第一根圆钢锚固距工字钢末端200,第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100,锚固圆钢与工字钢间采用木楔塞紧。工字钢前端立杆部位需焊接定位钢筋。 悬挑梁侧面图
脚手架预埋U 型压环示意图 1.2定距定位： 放样悬挑梁位置并做好标记。悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向联粱上焊接150-200mm 、外径Φ40mm 的钢管或外径Φ25mm 的钢筋，立杆套 1.3
16斜拉钢丝绳 20 16斜拉钢丝绳限位钢筋20
悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级,阳角处挂两道16斜拉钢丝绳。当板面标高有变化时，按“立面示意图2”中所示进行处理。 4.2立杆：内立杆距外墙边300mm,立杆横距900、纵距1200、步距1800。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。 在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。 4.3 大横杆：大横杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上，其中2个大横杆之间应@600设置腰杆，保证整体美观和稳定性。 4.4小横杆：每个主结点处均设置横向水平杆，小横杆位于大横杆之上，作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于立杆间距的1/2，小横两端均应采用直角扣件固定在大横杆杆上，严禁随意拆除，离外墙装饰距离为150mm，伸出外立杆为150mm。上下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。 4.5扫地杆：悬挑式脚手架在与工字钢结合处，上返200mm，必须通长加设扫
悬挑式脚手架安全使用技术规定讲解
目次 1编制依据及说明 (1) 1.1 编制依据 (1) 1.2 编制说明 (1) 1.3 适用范围 (2) 2材料要求 (4) 3施工工艺 (5) 3.1 脚手架搭设施工工艺 (5) 3.2 脚手架拆除施工工艺 (5) 4构造要求及技术措施 (6) 4.1 立杆 (6) 4.2 纵向水平杆 (6) 4.3 横向水平杆 (7) 4.4 脚手板 (7) 4.5 连墙件 (7) 4.6 剪刀撑 (8) 4.7 脚手架架体防护 (9) 4.8安全网 (9) 5悬挑架技术措施 (11) 5.1 悬挑型钢的固定 (11) 5.2 立杆固定 (12) 5.3 钢丝绳与吊环 (12) 5.4 特殊部位 (12) 6质量标准及验收 (13) 6.1 构配件检查与验收 (13) 6.2 脚手架检查与验收 (14) 7安全管理 (18) 8 拆除 (19) 附录A (20)
1 编制依据及说明 1.1 编制依据 1.1.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 1.1.2《建筑施工手册》第四版（缩印本） 1.1.3《建筑施工安全检查标准》（JGJ59-2011） 1.1.4《建筑施工高处作业安全技术规范》（JGJ80-91） 1.1.5《建筑结构荷载规范》（GB50009-2012） 1.1.6《冷弯薄壁型钢结构技术规范》(GB 50018-2002) 1.1.7《钢管脚手架扣件》（GB15831-2006） 1.1.8《危险性较大的分部分项工程安全管理办法》（建质[2009]87号） 1.2 编制说明 本悬挑式型钢支承架上部的脚手架高度不宜大于20m。型钢悬挑式脚手架适用于建筑物整体高度不大于100m的高层建筑或高耸构筑物主体施工阶段的外围护，不适用于作为模板支撑体系等特殊用途的悬挑式脚手架系统。当架体高度为20m及以上的悬挑式脚手架时，按照《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）要求，须组织专家对其专项方案进行论证，符合要求后实施。 1.2.1架体的结构设计，力求做到结构要安全可靠，造价经济合理。 1.2.2在规定的条件下和规定的使用期限内，能够满足预期的安全性和耐久性。 1.2.3选用材料时，力求做到标准化、通用化、可周转利用，并便于保养维修。 1.2.4 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 1.2.5综合以上几点，脚手架的搭设，还应符合JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》的相关要求。 1.2.6脚手架施工参数： 表1.2.6 脚手架施工参数 注：此参数以石家庄市区密集地区建筑为背景，风荷载、雪荷载等其它不同施工条件酌情考虑修整本参数。
悬挑脚手架施工标准(最新)
悬挑外脚手架悬挑外脚手架施工施工施工标准标准标准 1 1 适用范围适用范围适用范围 本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。 2 主要应用标准和规范主要应用标准和规范 2.1《扣件式钢管脚手架安全技术规范》 （JGJ130-2011） 2.2《建筑施工安全检查标准》 (JGJ59-2011) 2.3《钢结构工程施工规范》 （GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》 2.5 各工程施工图图纸 3 需要了解相关的规范和标准需要了解相关的规范和标准 3.1 3.1 基本基本基本构造要求构造要求 规范中推荐以双轴对称截面钢梁做悬挑梁结构。悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mm。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不
宜超过3米。大悬挑另行专门设计及论证。在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。 3.3.22 型钢悬挑梁型钢悬挑梁 宜采用高度不应小于160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。定位点可采用长0.2m，直径25-30mm 的钢筋或短管。固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。（不允许有连梁） 悬挑脚手架挑梁结构及其锚固悬挑脚手架挑梁结构及其锚固
悬挑脚手架方案(品茗软件制作)
. 海盐巴黎商业中心A、B楼工 程 脚手架 安 全 专 项 施 工 方 案 编制人: 职务： 校对人：职务： 审核人：职务： 审批人：职务： 嘉兴大源建筑工程有限公司公司 2013年5月18日：
目录 第一节、工程概况 ------------------------------------------------------------ 2 一、工程概况------------------------------------------------------------- 2 二、施工平面布置--------------------------------------------------------- 2 三、施工要求------------------------------------------------------------- 3 四、技术保证条件--------------------------------------------------------- 3 第二节、编制依据 ------------------------------------------------------------ 4 第三节、施工计划 ------------------------------------------------------------ 5 一、施工进度计划--------------------------------------------------------- 5 二、材料与设备计划------------------------------------------------------- 5 第四节、施工工艺技术 -------------------------------------------------------- 8 一、技术参数------------------------------------------------------------- 8 二、工艺流程------------------------------------------------------------- 8 三、施工方法------------------------------------------------------------- 8 四、检查验收------------------------------------------------------------ 17 第五节、施工安全保证措施 --------------------------------------------------- 19 一、组织保障------------------------------------------------------------ 19 二、技术措施------------------------------------------------------------ 20 三、监测监控------------------------------------------------------------ 25 四、应急预案------------------------------------------------------------ 25 第六节、劳动力计划 --------------------------------------------------------- 27 一、专职安全生产管理人员------------------------------------------------ 27 二、特种作业人员-------------------------------------------------------- 27 第七节、计算书及相关图纸 --------------------------------------------------- 28 【计算书】-------------------------------------------------------------- 28 【节点图】-------------------------------------------------------------- 43
悬挑脚手架悬挑方式及要求
悬挑脚手架怎么挑？ 2017-12-10 1 型钢悬挑脚手架技术参数 案例工程采用悬挑式脚手架，其搭设技术参数如下表所示。 搭设高度＜20m 钢管类型Ф48× 脚手架排数双排立杆横距/m 立杆纵距/m 脚手架步距/m 脚手板钢笆片挡脚板木挡脚板 连墙件两步三跨连墙件连接方式预埋钢管扣件 横向斜撑6跨一设卸荷次数/ 吊环钢筋直径/mm 20 卸荷钢丝绳规格Φ14（6×19） 钢梁规格16号工字钢锚固点设置方式压环钢筋 锚固长度/m Ln悬挑长度/m 工字钢固定方式U型钢筋拉环锚环钢筋直径/mm 20 2 型钢悬挑脚手架施工工艺 工艺流程 水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。 水平悬挑梁 水平悬挑梁采用16号工字钢，工字钢正常水平间距1500mm，大部份悬挑长度1250mm，锚固长度倍悬挑长度，固定段长度不应小于悬挑段长度的倍。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩
的受力钢筋，否则应采取支顶卸载措施。遇悬挑件应按照悬挑件的受力支点为锚固支座，悬挑长度应以锚固支座向外计算倍悬挑长度。悬挑件不得作为受力支点和稳固点。 结构阳角处悬挑工字钢交汇，无法保证伸入端长度时，在交汇处采用两侧工字钢与阳角处工字钢焊接，上下各增设一200mm×200mm×10mm钢板，所有接触点必须满焊，焊脚高度不得小于8mm，且不得有气孔、夹渣、漏焊等现象，如下图所示。
阳角处工字钢连接示意图 悬挑梁的锚固 悬挑梁尾端应在2处及以上固定于钢筋混凝土梁板结构上。型钢悬挑梁固定端应采用2个预埋锚栓与建筑结构梁板固定，锚栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固锚固，钢筋直径为20mm，如下图所示。
根据最新标准规范JGJ130-2011要求-型钢悬挑脚手架方案
**工程 型钢悬挑脚手架施工方案 编制单位：*********项目部 编制人：****** 编制日期：2012年6月 审核人：****** 审核日期：2012年6月 审批人：****** 批准时间：2012年6月
一、工程概述 本工程位于下部为全地下车库，为框架结构，地上为住宅为全剪结构。 二、设计要点 本工程为高层建筑施工，根据我公司项目部研究决定，本工程外立面脚手架工程采用分段搭设双排脚手架，其中11层部分采用两个搭设段（下段为落地式双排脚手架，上段位悬挑双排脚手架），19层部分采用三个搭设段（下段为落地式双排脚手架，中段及上段为悬挑双排脚手架）。其中落地式双排脚手架设计搭设高度＜20米，悬挑双排脚手架设计高度＜18米。 编制依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及相关设计、施工验收规范。 三、本工程所选用的构配件 3.1钢管 3.1.1 本工程脚手架钢管采用现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。 3.1.2本工程脚手架钢管采用48㎜×3.0㎜钢管 3.2扣件 3.2.1扣件采用可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。 3.2.2 扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。 3.3脚手板 根据现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164的相关规定，本工程脚手板采用由毛竹制作的竹笆板；。 3.4安全网 根据安全网力学性能应符合GB5726-88）《安全网力学性能试验方法》的规定，安全网采用经国家指定监督检验部门监定许可生产的产品，同时应具备监督部门批量验证和工厂检验合格证。 3.5悬挑脚手架用型钢 3.5.1根据现行国家标准《碳素结构钢》GB/T 700或《低合金高强度结构钢》GB/T 1591
悬挑脚手架施工方案(工字钢)
一、编制依据 (2) 二、工程概况 (2) 三、脚手架材质选用及质量要求 (2) 1.钢管 (2) 2.扣件 (3) 3.脚手板 (3) 4、连墙件 (3) 5.安全网 (3) 四、脚手架设计与计算 (3) 1、挑架设计 (3) 2、立杆、横杆、剪刀撑、拉接点的设计 (4) 3、悬挑水平支架抗弯强度验算 (6) 4．水平悬挑梁设计与验算 (7) 5．立杆稳定性计算 (10) 6．连墙件计算 (12) 7．大横杆的抗弯强度计算(按三跨连续梁计算) (12) 8、扣件抗滑计算 (13) 五、悬挑脚手架的构造要点 (13) 六、搭设要点 (14) 七、使用要求 (17) 八、拆卸作业 (18) 九、安全注意事项 (18) 十、环境要求 (19) 十一、成本降低措施 (19)
一、编制依据 序号文件名称编号备注 1 设计文件（图纸、设计变更、图纸会审） 2 《钢管脚手架》（GJ22-85） 3 《扣件式钢管脚手架安全技术规范》（JGJ30—2001） 4 《可锻铸铁分类及技术条件》（GB078-67） 5 《普通碳素结构钢技术条件》（GB700-88） 6 《直径5-152mm电焊钢管》（YB242-63） 7 《钢结构设计规范》（GB50017—2002） 8 《建筑结构荷载规范》（GBJ50009—2001） 9 《建筑工程施工组织设计规范》（GB50502—2009） 二、工程概况 使用性质为高层现代化综合办公楼，分为主体和裙房两部分。工程规划建 筑用地约为102000㎡，总建筑面积为54800㎡。其中：半地下为8756㎡，地 上为46044㎡。结构体系为框架剪力墙结构，长202m,宽130.92m，建筑主体高 度为75.30m，裙房高度19.20m。主体建筑地下一层为车库（层高4.5m）,地上 十六层（层高分别为6.00、4.20、4.50m）。其中，裙房部分地上二层（层高6.00m）， 主体三层至十一层（层高4.20m），十二层至十六层（层高4.50m）。基础类型为 静压混凝土预制管桩。抗震设防为标准设防（丙类）；抗震等级为二级。 营东大厦地上部分结构整个平面外轮廓线变化不大，一层、二层部分为裙房，因此，部分脚手架可以落到裙房顶面上，选择从三层顶板开始悬挑，即一层、二层、三层采用落地式双排脚手架，四层及四层以上采用悬挑脚手架。悬 挑区段为四段，每四层悬挑一次（为一个区段），轮流上升，受力方式采用工字 钢悬挑和钢丝绳拉结。悬挑脚手架搭设高度为63.80m。 三、脚手架材质选用及质量要求 1.钢管
悬挑脚手架规范悬挑脚手架图片
最新悬挑脚手架规范悬挑脚手架图片悬挑脚手架一般有两种，一种是每层一挑，另外一种是多层悬挑。悬挑脚手架使用要按照悬挑脚手架规范来操作。那么，下面让我们一起来看看最新悬挑脚手架规范。 最新悬挑脚手架规范 1、一次性悬挑脚手架不宜超过20M 2、型钢悬挑宜采用双轴对称的工字钢 3、悬挑钢梁的截面高度不应小于160mm，锚固型钢的U型钢筋拉环或锚固直径不宜小于16mm 4、采用建筑结构的吊环使用HPB235级钢筋，直径不宜小于20mm 5、悬挑钢梁的长度应按设计计算，固定长度不应小于悬挑长度的1.25倍，U型钢筋拉环或锚固螺栓应预埋至上梁板底层钢筋位置 6、锚固位置设置在楼板时楼板不宜小于120mm，小于120mm应采取加固措施。 7、悬挑梁一般情况下为2m，局部悬挑不宜超过3m。 悬挑脚手架一般有两种：一种是每层一挑，将立杆底部顶在楼板、梁或墙体等建筑部位，向外倾斜固定后，在其上部搭设横杆、铺脚手板形成施工层，施工一个层高，待转入上层后，再重新搭设脚手架，提供上一层施工;另外一种是多层悬挑，将全高的脚手架分成若干段，每段搭设高度不超过20m，利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架，利用此种方法可以搭设超过50m以上的脚手架，悬挑脚手架外立面须满设剪刀撑。 一、施工方案 1、悬挑式脚手架必须编制专项施工方案。方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。
2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。 二、悬挑梁及架体稳定 1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。 2、悬挑型钢或悬挑架通过预埋与建筑结构固定，安装符合设计要求。 3、挑架立杆与悬挑型钢连接必须固定，防止滑移。 4、架体与建筑结构进行刚性拉结，按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。 三、脚手板 挑架层层满铺脚手片，脚手片须用不细于18#铅丝双股并联绑扎不少于4点，要求牢固，交接处平整，无探头板，不留空隙，脚手片应保证完好无损，破损的及时更换。 四、荷载 施工荷载均匀堆放，并不超过3.0KN/m2。建筑垃圾或不用的物料必须及时清除。 五、交底与验收 1、挑架必须按照专项施工方案和设计要求搭设。实际搭设与方案不同的，必须经原方案审批部同意并及时做好方案的变更工作。 2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。 3、每段挑架搭设后，由公司组织验收，内容良化，合格后挂合格牌方可投入使用。验收人员须在验收单上签字，资料存档。 六、杆件间距 挑架步距不得大于1.8M，横向立杆间距不大于1M，纵向间距不大于1.5M。
悬挑脚手架规范汇总
一、悬挑脚手架选用材料应符合下列要求 : 1、悬挑脚手架的悬挑梁宜采用双轴对称截面的型钢,钢梁截面高度不应小于 160 mm。 2、选用的型钢应有产品质量合格证,严禁使用锈蚀或变形严重、有裂缝的型钢。 3 、拉索式悬挑脚手架所用的钢丝绳出现下列情况之一的不得使用: (1断丝严重、断丝局部聚集、绳股断裂; (2内、外部磨损或腐蚀的; (3绳股挤出、钢丝挤出、扭结、弯折、压扁等变形的; 4、螺栓连接件变形、磨损、锈蚀严重和螺栓损坏的,不得使用。 5、斜撑式悬挑脚手架的斜撑梁不得锈蚀、变形严重、开裂。 6、预埋钢筋扣环和拉环应采用热轧光圆钢筋,直径不小于 16mm ,具体规格由方案计算确定。 7、钢管、扣件、安全网、脚手片等其他材料的材质,按照落地式脚手架的条文规定。 二、悬挑梁设置应符合下列基本要求 : 1、悬挑梁与建筑结构连接应采用水平形式, 固定在建筑梁板混凝土结构上, 水平锚固段应大于悬挑段的 1.25倍,与建筑物连接可靠。 2、悬挑梁和建筑物的固定可采用两道及以上预埋 U 型圆钢或螺栓扣环,两道预埋的扣环应设置在悬挑梁的端部。预埋 U 型拉环应使用 HPB235级钢筋,其直径不宜小于 20mm.
3、采用预埋 U 型圆钢扣环的,应在悬挑梁调整好位置后用铁楔从两不同方向楔紧,并固定。采用预埋 U 型螺栓扣环的,应在悬挑梁调整好位置后用铁质压板双螺母固定,螺栓丝口外露不应少于 3扣。 4、悬挑脚手架的拉索柔性材料仅作安全储备措施,不得作悬挑结构的受力构件。 5、拉索的预埋 U 圆钢拉环宜预埋在建筑物梁底或梁侧。 U 型圆钢拉环预埋处的混凝土应达到拆模条件时方可悬拉拉索。 6、预埋 U 型圆钢扣环、拉环埋入混凝土的锚固长度不应小于 30d ,并应焊接或绑扎在主筋上。 三、悬挑脚手架的搭设要求 : 1、悬挑脚手架每段搭设高度不宜大于 18m 。 2、悬挑脚手架立杆底部与悬挑型钢连接应有固定措施,防止滑移。 3、悬挑架步距不应大于 1.8m 。立杆纵向间距不应大于 1.5m 。 4、悬挑脚手架的底层和建筑物的间隙必须封闭防护严密,以防坠物。 5、与建筑主体结构的连接应采用刚性连墙件。连墙件间距水平方向不应大于6m , 垂直方向不应大于 4m 。 6、悬挑脚手架在下列部位应采取加固措施: (1架体立面转角及一字形外架两端处; (2架体与塔吊、电梯、物料提升机、卸料平台等设备需要断开或开口处; (3其它特殊部位。 7、悬挑脚手架的其他搭设要求,按照落地式脚手架规定执行。
