UC3846的大功率开关电源的设计
UC3846的大功率开关电源的设计
?1、引言
?本文介绍和比较了电压型PWM控制器和电流型PWM控制器的优缺点，着重论述了电流型控制芯片UC3846在大功率全桥开关电源中的应用，并对电路进行具体的分析。
?2、电压型和电流型PWM控制器
?2．1、电压型PWM控制器
?目前应用广泛的PWM控制器都是采用电压模式控制的，它只对输出电压进行采样，采样信号Vf作为反馈信号与基准电压vr在误差放大器中进行比较放大，得到误差信号Ve，ve和锯齿波信号比较后通过PWM比较器输出一系列高频脉冲来控制开关管的导通和截止，它的主要缺点是：响应速度慢，稳定性差，甚至在大信号变化时会产生振荡，造成功率管损坏等故障。

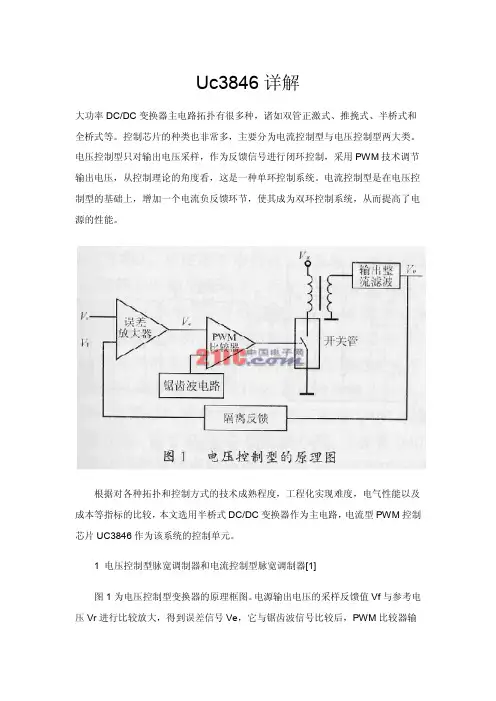

?图1 电压控制型的原理图
?2．2、电流型PWM控制器
开关电源设计与制作
《自动化专业综合课程设计2》 课程设计报告 题目：开关电源设计与制作 院（系）：机电与自动化学院 专业班级：自动化0803 学生姓名：程杰 学号：20081184111 指导教师：雷丹 2011年11月14日至2011年12月2日 华中科技大学武昌分校制
目录 1．开关电源简介 (2) 1.1开关电源概述 (2) 1.2开关电源的分类 (3) 1.3开关电源特点 (4) 1.4开关电源的条件 (4) 1.5开关电源发展趋势 (4) 2．课程设计目的 (5) 3．课程设计题目描述和要求 (5) 4．课程设计报告内容 (5) 4.1开关电源基本结构 (5) 4.2系统总体电路框架 (6) 4.3变换电路的选择 (6) 4.4控制方案 (7) 4.5控制器的选择 (8) 4.5.1 C8051F020的内核 (8) 4.5.2片内存储器 (8) 4.5.312位模/数转换器 (9) 4.5.4 单片机初始化程序 (9) 4.6 输出采样电路 (10) 4.6.1 信号调节电路 (10) 4.6.2 信号的采样 (11) 4.6.3 ADC 的工作方式 (11) 4.6.4 ADC的程序 (12) 4.7 显示电路 (13) 4.7.1 显示方案 (13) 4.7.2 显示程序 (14) 5．总结 (16) 参考文献 (17)
1．开关电源简介 1.1开关电源概述 开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。它运用功率变换器进行电能变换，经过变换电能，可以满足各种对参数的要求。这些变换包括交流到直流(AC-DC，即整流)，直流到交流(DC-AC，即逆变)，交流到交流(AC-AC，即变压)，直流到直流(DC-DC)。广义地说，利用半导体功率器件作为开关，将一种电源形式转变为另一种电源形式的主电路都叫做开关变换器电路；转变时用自动控制闭环稳定输出并有保护环节则称为开关电源（SwitchingPower Supply)。 将一种直流电压变换成另一种固定的或可调的直流电压的过程称为DC-DC交换完成这一变幻的电路称为DC-DC转换器。根据输入电路与输出电路的关系，DC-DC 转换器可分为非隔离式DC-DC转换器和隔离式DC-DC转换器。降压型DC-DC 开关电源属于非隔离式的。降压型DC-DC转换器主电路图如1： 图1 降压型DC-DC转换器主电路 其中，功率IGBT为开关调整元件，它的导通与关断由控制电路决定；L和C为滤波元件。驱动VT导通时，负载电压Uo=Uin，负载电流Io按指数上升；控制VT关断时，二极管VD可保持输出电流连续，所以通常称为续流二极管。负载电流经二极管VD续流，负载电压Uo近似为零，负载电流呈指数曲线下降。为了使负载电流连续且脉动小，通常串联L值较大的电感。至一个周期T结束，在驱动VT导通，重复上一周期过程。当电路工作于稳态时，负载电流在一个周期的初值和终值相等。负载电压的平均值为：
开关电源课程设计报告
现代电源技术课程实践报告 院系：物理与电气工程学院 班级：电气自动化一班 姓名: 李向伟 学号: 111101007 指导老师:苗风东
一、设计要求 （1）输入电压：AC220±10%V （2）输出电压: 12V （3）输出功率:12W （4）开关频率: 80kHz 二、反激稳压电源的工作原理
图2-1 反激稳压电源的电路图 三、 反激电路主电路设计 (1)(1)Np Vdc Ton Vo Tr Nsm -=+ （3-1） 1. 反激变压器主电路工作原理 反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM 模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM
模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计. 1）工作过程： S 开通后，VD 处于断态，W1绕组的电流线性增长，电感储能增加； S 关断后，W1绕组的电流被切断，变压器中的磁场能量通过W2绕组和VD 向输出端释放。 反激电路的工作模式： 反激电路的理想化波形 S u S i S i V D t o t o ff t t t t U i O O O O 反激电路原理图
高效率开关电源设计实例.pdf
高效率开关电源设计实例--10W同步整流B u c k变换器 以下设计实例中，包含了各种技巧来提高开关电源的总体效率。有源钳位和元损吸收电路的设计主 要依靠经验来完成的，所以不在这里介绍。 采用新技术时必须小心，因为很多是有专利的，可能需要直接付专利费给专利持有人，或在购买每 一片控制IC芯片时，支付附加费用。在将这些电源引入生产前，请注意这个问题。 10W同步整流Buck变换器 应用 此设计实例是PWM设计实例1的再设计，它包括了如何设计同步整流器(板载的10W降压Buck 变换器)。 在设计同步整流开关电源时，必须仔细选择控制IC。为了效率最高和体积最小，一般同步控制器在 系统性能上各有千秋，使得控制器只是在供应商提到的应用场合中性能较好。很多运行性能的微妙 之处不能确定，除非认真读过数据手册。例如，每当作者试图设计一个同步整流变换器，并试图使 用现成买来的IC芯片时，3／4设计会被丢弃。这是因为买来的芯片功能或工作模式往往无法改变。 更不用说，当发现现成方案不能满足需求时，是令人沮丧的(见图20的电路图)。 设计指标 输入电压范围： DC+10～+14V 输出电压： DC+5.0V 额定输出电流： 2.0A 过电流限制： 3.0A 输出纹波电压： +30mV(峰峰值) 输出调整：±1％ 最大工作温度： +40℃ “黑箱”预估值 输出功率： +5.0V*2A=10.0W(最大) 输入功率： Pout/估计效率=10.0W／0.90=11.1W 功率开关损耗 (11.1W-10W) * 0．5=0.5W 续流二极管损耗： (1l.lW-10W)*0.5=0.5W 输入平均电流 低输入电压时 11.1W／10V=1.1lA 高输入电压时： 11.1W／14V=0．8A 估计峰值电流： 1．4Iout(rated)=1．4×2．0A=2．8A 设计工作频率为300kHz。
大功率电源设计
《电力电子技术》课程设计说明书 大功率电源设计 院、部：电气与信息工程学院 学生姓名： 指导教师： 专业： 班级： 完成时间：2014年5月29日
摘要 主要介绍36kW 大功率高频开关电源的研制。阐述国内外开关电源的现状．分析全桥移相变换器的工作原理和软开关技术的实现。软开关能降低开关损耗，提高电路效率。给出电源系统的整体设计及主要器件的选择。试验结果表明，该装置完全满足设计要求，并成功应用于电镀生产线。 关键词：高频开关电源；全桥移相；零电压开关；软开关技术
ABSTRACT The analysis and design of 36 kW high frequency switching power supply are presented．The present state of switching power supply is explained．The operating principle of full bridge phase—shifted converter and realization of soft switching techniques are analysed．Soft switching can reduce switching loss and increase circuit s efficiency．Integer designing of power supply system and selection of main device parameters are also proposed．The experiment results demonstrate the power supply device satisfies design requirements completely．It has been applied in electric plating production line success—fully． Keywords：high frequency switching power supply；full bridge phase—shifted；zero voltage switching；soft switching tech— nlques
东元 海利普开关电源电路分析
两例变频器开关电源电路实例 ——兼论电容C23在电路中的重要作用 先看以下电路实例： 图1 东元7200PA 37kW变频器开关电源电路 CN4 图2 海利普HLPP001543B型15kW变频器开关电源电路
图1、图2电路结构和原理基本上是相同的，下面以图1电路例简述其工作原理。 开关电源的供电取自直流回路的530V直流电压，由端子CN19引入到电源/驱动板。 电路原理简述：由R26~R33电源启动电路提供Q2上电时的起始基极偏压，由Q2的基极电流Ib的产生，导致了流经TC2主绕组Ic的产生，继而正反馈电压绕组也产生感应电压，经R32、D8加到Q2基极；强烈的正反馈过程，使Q2很快由放大区进入饱合区；正反馈电压绕组的感应电压由此降低，Q2由饱合区退出进入放大区，Ic开始减小；正反馈绕组的感应电压反向，由于强烈的正反馈作用，Q2又由放大状态进入截止区。以上电路为振荡电路。D2、R3将Q2截止期间正反馈电压绕组产生的负压，送入Q1基极，迫使其截止，停止对Q2的Ib的分流，R26-R33支路再次从电源提供Q1的起振电流，使电路进入下一个振荡循环过程。 5V输出电压作为负反馈信号（输出电压采样信号）经稳压电路，来控制Q2的导通程度，实施稳压控制。稳压电路由U1基准电压源、PC1光电耦合器、Q1分流管等组成。5V输出电压的高低变化，转化为PC1输入侧发光二极管的电流变化，进而使PC1输出测光电三极管的导通内阻变化，经D1、R6、PC1调整了Q2的偏置电流。以此调整输出电压使之稳定。 这是我的第二本有关变频器维修的书中，对图1电路原理的简述，由于疏漏了对电容C23作用的讲解，给读者带来了一些疑问：1）N2绕组负电压是如何加到Q2基极的？2）电路中C23的作用是什么？3）C23的充、放电回路是怎样走的？这3问题涉及到电路原理的关键部分，无它，开关电管Q2即无法完成由饱和导通→进入放大区→快速截止→重新导通的工作状态转换，三个问题其实又只是一个问题，即图1的C23（或图2中的C38）究竟对电路的工作状态转换起到怎样的重要作用？先不要忙，将这个问题暂且按下不表，先说几句题外话。 在由3844（42/43/34）PWM脉冲芯片为核心构成的开关电源电路，大行其道的今天，像图1、图2这样由两只双极型晶体管构成的开关电源电路（对比于集成器件，或称之为分立元件构成的开关电源），仍占有一席之地，在数个变频器厂家的产品中，得到应用。难道是厂家技术人员有怀旧情结吗？还是为了降低生产成本？其实都不是！采用分立元件做开关电源，设计人员肯定有更全面和深入的考虑。 而我的维修经验而论，我比较倾向和首肯于由分立元件构成的开关电源，理由是其工作可靠性高，故障率低，使用和维修都比较让人放心。电路的质量，并不取决于采用集成器件或分立元件，也不取决于电路采用元器件的数量多少，这些都是形式而非本质。相对于分立元件组成的电路，集电器件是否就具有技术上的先进性和工作上的可靠性？则真的是一个问号，不可一概而论。比较二者电路的设计难度，分立元件的电路，恐怕难度要更高一些。 与分立元件的电源相比，用3844做成的电源电路，更像一个“傻瓜型”电路，有固定的电路模式，与成型外围作成一个电路单元，可以应急取代任意开关电源电路，达到修复目的（有的技术人员已经这样做了）。 电路的元件数量愈少，电路结构越是精简，电路的故障率就越低，这是一个被实践验证的法则。实际维修中，采用图1电路形式的开关电源，故障率和可靠性，要优于用集成器件做成的开关电源。个别电源，停电时还好好儿的，一上电，开关管就炸掉了，说明即使“傻瓜型”电路，在设计上也不可掉以轻心，关
