CAD施工图标识代码
CAD施工图标识代码
地面代码：
CA 地毯CT 陶瓷DL 地灯、吊灯F 家具MA 石材MK 马赛克
MS 人造石WC 卫浴产品WD 实木/木饰面板
顶面代码：
AC 吕/塑材/铝扣板FVC PVC
GWB 石膏板L 射灯、筒灯
LP 透光板
其他代码：
CU 窗帘/窗盒GL 玻璃LT 皮革
MR 镜子MT 金属PT 油漆、涂料SS 不锈钢TP 防火板WP 墙纸/墙布

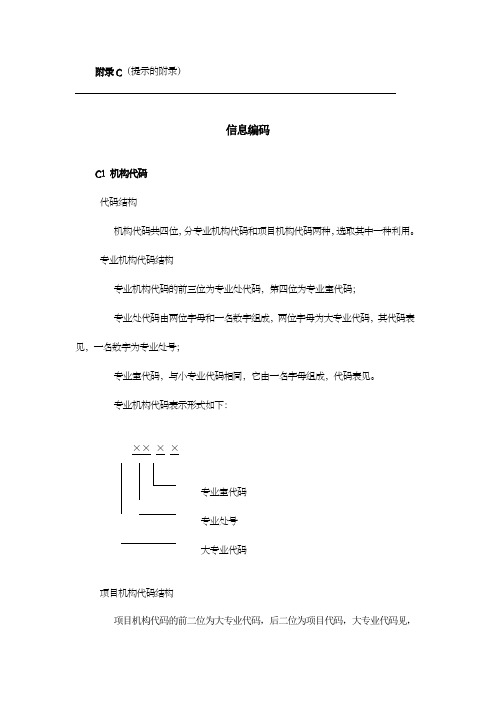

CAD出图文件命名规定1.0
EDRI 出图文件图纸名规定 为使我院CAD管理规范化，便于电子文件的查找、检索和引用，提高工作效率，实行图号和文件名统一。结合我院机构调整后专业设计室的划分，并参照《国家CAD制图标准》，特制定本规定。文件名长度总19位字符。示意如下： 序号 分区G 子楼层L 楼层LL 图纸类别代号PP 建筑物代号BBB 专业代号SS 图纸阶段代号X 项目代号PR PR——项目代号，26个字母组合，循环使用（由信息中心给出） X——图纸阶段代号 C概念设计、方案(conception) P初步设计(preliminary) D施工图（detailed design） A 竣工图(as built) SS——专业代号 AR建筑（architecture）ST结构（structure） CI总图（civill） 电气 （Electrical） EP 供电 （Electrical Power）LS安全设施及IT专业(life safety) IC仪表自控（I＆C）PL给排水（Plumbing） HV暖通（HV AC）PP工业管道(process pipe) IE工艺（industry engineering）BBB——建筑物代号（由总图给出） 建筑物图代号为3位字符，代号不足3位，用前导零补齐，总图专业用000表示。 PP——图纸类别代号 图纸类别代号为2位字符，能归入以下图纸类别的，类别代号以相应的字符开头。各专业图纸按以下类别区分： Li——图纸目录(list) PL——平面图（plan） EL——立面图(elevation) SE——剖面图(section) DE——祥图、节点、大样图(detail) NO——总说明、表格、图例(note) SY——系统图（sytem）SC——原理图（schematic）
超全CAD图例符号画法大全(总结)
CAD图例符号画法大全 （总结）
目录 线型及其含义： (4) 比例： (5) 水、汽管道代号： (5) 工艺管道施工图常用图例： (7) 水、汽管道阀门和附件图例： (9) 给排水、采暖常用图例： (13) 通风空调工程常用图例： (14) 风道代号： (15) 风道、阀门及附件图例： (16) 风口和附件代号： (18) 暖通空调设备图例： (19) 调控装置及仪表图例： (21) 消防工程基本图形符号： (23) 消防工程辅助符号： (23) 消防工程灭火器符号： (24) 消防管路及配件符号： (24) 消防工程固定灭火器系统符号： (25) 消防工程灭火设备安装处符号： (25) 消防设施： (26) 消防工程自动报警设备符号： (28) 管道图例： (28) 管道附件： (30) 管道连接： (32) 管件： (33) 常见阀门： (34)
给水配件： (36) 小型给水排水构筑物： (37) 给水排水设备： (38) 仪表： (39) 管道和设备布置平面图、剖面图示例： (40) 平面图、剖面图索引符号的画法： (41) 内视符号画法： (41) 系统编号： (41) 系统代号： (42) 立管号的画法： (42) 管道相对标高的画法： (43) 管道截面尺寸的标注符号及画法： (44) 多条管线的规格标注方法： (45) 风口、散流器表示方法： (45) 定位尺寸的表示方法： (45) 单线管道转向的画法： (46) 双线管道转向的画法： (46) 单线管道分支的画法： (46) 双线管道分支的画法： (47) 送风管转向的画法： (47) 回风管转向的画法： (47) 管道断开的画法： (48) 管道在本图中断的画法： (48) 管道交叉的画法： (49) 管道跨越的画法： (49)
CAD符号大全
2D Solid 二维实体2D 实面 2D Wireframe 二维线框 3D Array 三维阵列3D 阵列 3D Dynamic V iew 三维动态观察3D 动态检视 3d objects 三维物体3D 物件 3D Orbit 三维轨道3D 动态 3D Orbit 三维动态观察3D 动态 3D Studio 3D Studio 3D Studio 3D Viewpoint 三维视点3D 检视点 3dpoly 三维多段线3D 聚合线 3dsin 3DS 输入3D 实体汇入 3DSolid 三维实体3D 实体 3dsout 3DS 输出3D 实体汇出 abort 放弃中断 abort 中断中断 absolute coordinates 绝对坐标绝对座标 abut 邻接相邻 accelerator key 加速键快速键 access 获取存取 acisin ACIS 输入ACIS 汇入 acisout ACIS 输出ACIS 汇出 action 操作动作 active 活动（的）作用中 adaptive sampling 自适应采样最适取样 add 添加加入 Add a Printer 添加打印机新增印表机 Add mode 添加模式 Add Plot Style Table 添加打印样式表 Add Plot Style Table 添加打印样式表 Add Plotter 添加打印机 Add Plotter 添加打印机 Add to Favorites 添加到收藏夹加入我的最爱 ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面) adjacent 相邻相邻 Adjust 调整调整 Adjust Area fill 调整区域填充调整区域填满 AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块 Advanced Setup Wizard 高级设置向导进阶安装精灵 Aerial V iew 鸟瞰视图鸟瞰视景 affine calibration 仿射校准关系校正 alert 警告警示 alias 别名别名
建筑施工图常用符号及图例
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。 建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。 结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。 在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：
（1）图纸目录。 （2）设计总说明。 （3）建筑施工图。 （4）结构施工图。 （5）建筑装修图。 （6）设备施工图（简称“设施”），本书不做讨论。 阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。 一、房屋的组成及其作用 房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。 基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。 楼房的第一层称为首层(或称一层或底层)，往上称二层、三层……顶层，这是由楼板分隔而成的。屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。屋面是房屋顶部的围护和承重构件。
CAD字母标识
配电箱符号 高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP 直流配电AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT 敷设方式/mm 一、电线穿管： PVC管：PC20 焊接钢管：SC20 扣压式镀锌薄壁电线管：KBG20 紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 三、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 四、导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架、梁 WE-沿墙明敷 五、灯具安装方式的表示（强电）CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE
建筑施工图的常用代表符号
建筑施工图的常用代表符号 房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容： （1）图纸目录。 （2）设计总说明。 （3）建筑施工图。 （4）结构施工图。 （5）建筑装修图。 （6）设备施工图（简称“设施”） 阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。 一、房屋的组成及其作用 房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。 基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。楼房的第一层称为首层(或称一层或底层)，往上称二层、三层……顶层，这是由楼板分隔而成的。屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。屋面是房屋顶部的围护和承重构件。墙是房屋的垂直构件，起着防止风、沙、雨、雪和阳光的侵蚀或干扰的作用，并还分隔房屋内部水平空间。按受力情况有承重墙和非承重墙；按所处位置有内墙和外墙、纵墙和横墙。 楼梯是房屋的垂直交通设施，走廊是房屋的水平交通设施。门是联系房屋的内外交通，窗主要用于采光、通风和眺望。门、窗又都起着分隔和围护的作用。除此以外，房屋中还有起着排水作用的，如天沟、雨水管、散水、明沟等；起保护
建筑施工图cad常用符号、图例大全
建筑施工图cad常用符号、图例大全 一、定位轴线 1、作用： 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号 1）详细表示某些重要局部，需要另绘制其详图进行表达。 2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 三、标高符号标高 是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、
台阶顶面等标高。 结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。 四、引出线
五、其他符号 1、连接符号： 对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2、折断符号 1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。 2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
超全CAD图例符号画法大全(总结)
超全CAD图例符号画法大全(总结) 本文旨在介绍CAD图例符号的画法，方便读者在CAD 软件中绘制符号。下面将按照不同的符号类型进行介绍。 1.电气符号 电气符号是电气工程中常用的符号，如电源、电线、开关等。在CAD软件中，可以使用线段、圆弧、矩形等基本图形 来绘制电气符号。需要注意的是，不同的符号有不同的绘制方法，且符号的大小和比例也需要根据实际情况进行调整。 2.机械符号 机械符号是机械工程中常用的符号，如轴、齿轮、螺纹等。在CAD软件中，可以使用圆、线段、弧线等基本图形来绘制 机械符号。需要注意的是，绘制机械符号时需要考虑符号的比例和精度，以确保符号的准确性和可读性。 3.建筑符号
建筑符号是建筑工程中常用的符号，如门、窗、墙等。在CAD软件中，可以使用矩形、圆弧、线段等基本图形来绘制 建筑符号。需要注意的是，建筑符号的大小和比例需要根据实际情况进行调整，同时还需要考虑符号的位置和方向。 4.土木符号 土木符号是土木工程中常用的符号，如桥、隧道、道路等。在CAD软件中，可以使用线段、圆弧、矩形等基本图形来绘 制土木符号。需要注意的是，土木符号的大小和比例需要根据实际情况进行调整，同时还需要考虑符号的位置和方向。 总之，CAD图例符号的画法需要根据不同的符号类型进 行调整，同时还需要考虑符号的大小、比例、位置和方向等因素。只有掌握了这些技巧，才能够绘制出准确、清晰、美观的CAD图例符号。 线型及其含义：
在工艺管道施工图中，线型是非常重要的一部分，因为它们代表了不同的含义。例如，实线代表主管道，虚线代表辅助管道，点线代表暗埋管道等等。正确理解这些线型的含义可以帮助工程师更好地理解和设计管道系统。 比例： 在绘制工艺管道施工图时，比例是非常重要的。比例可以帮助工程师确定每个元素在图纸上的大小，并确保图纸的比例和实际情况相符。通常情况下，比例为1:50或1:100. 水、汽管道代号： 在工艺管道施工图中，每个管道都有一个唯一的代号。例如，水管道可以用“W”表示，汽管道可以用“S”表示。这些代号可以帮助工程师更好地识别和定位管道系统中的不同部分。 工艺管道施工图常用图例：
CAD填充图案代码查询(做工程必备)
CAD填充图案代码查询(做工程必备) 在工程设计中，我们经常需要使用CAD软件来制图，而填充图案通常被用来标示各种材料或者区域。填充图案除了基本的线性和方格，还有很多其他的花纹可供选择。在CAD中，填充图案由代码表示。本文将会介绍如何使用CAD中的填充图案代码，并提供常用的填充图案代码的参考。 CAD填充图案代码是什么？ 在CAD软件中，填充图案代码是用于填充图案的唯一标识符。每种填充图案都有一个特定的代码。通过代码，我们可以在绘图时调用和使用这些图案。填充图案代码使用数字和字母混合的组合进行表示，并且每个图案都有一个唯一的代码。 如何使用CAD填充图案代码？ 在CAD中使用填充图案代码非常容易。只需遵循以下步骤： 1.打开CAD软件并创建一个新图纸。 2.选择填充工具。 3.在填充属性编辑器窗口中，选择填充图案代码选项。 4.在代码框中输入所需的填充图案代码。 5.选择应用并保存更改。 由于CAD中的填充图案代码非常丰富，我们需要知道需要使用的代码。下面列出了常用的一些填充图案代码。 常用CAD填充图案代码参考 方形填充图案 •实心填充：SOLID •栅格填充：ANSI31 •水平线填充：ANSI32 •垂直线填充：ANSI33 •斜线填充(正方向)：ANSI34 •斜线填充(负方向)：ANSI35 •十字交叉填充：ANSI36 •锯齿线填充：ANSI37 •排列方格填充：ANSI38 •等距方格填充：ANSI39
圆形填充图案 •实心填充：ESDCIRCLE •建筑物砖墙填充：BRICKS •四种小花填充：SMALLFLOWERS •空心圆填充(每行10个)：TENNIS •半透明填充：TRANSP 复杂填充图案 •波纹填充：B_WAVE •摇晃填充：CRAZY •折叠填充：FOLIAGE •一半阶梯填充：HALFTONE •蜂窝填充：HEXAGON •六芒星填充：MSTAR •五角星填充：PENTAGON •圣诞景象填充：SNOWFLAKE •鱼骨填充：TILE 总之，我们可以根据工程需要选择适当的填充图案进行标识和装饰。借助填充图案代码，我们可以方便地在CAD中应用这些花纹。 结论 本文介绍了CAD填充图案代码的使用和常用代码的参考。了解如何使用这些代码可以使工程设计变得更加简单和高效。通过使用受支持的填充图案，我们可以更好地标识和说明材料和区域，减少误解和错误。希望这篇文档有助于您应用填充图案代码来优化工程设计。
电气CAD绘中的线缆标识和编号方法
电气CAD绘中的线缆标识和编号方法 在电气CAD设计中，线缆标识和编号是非常重要的环节，它们不 仅能够有效地组织和管理线缆布线，还能提高工程效率和准确性。本 文将介绍一些常用的线缆标识和编号方法，以供参考。 一、线缆标识方法 在电气CAD设计中，线缆标识是为了方便识别和管理线缆而进行 的一种命名或符号表示。下面是几种常用的线缆标识方法： 1. 标号法：使用数字或字母的组合来表示线缆。比如，可以用1、2、3...或A、B、C...来标识不同的线缆。 2. 色带法：使用不同颜色的色带来区分线缆。可以根据实际需要选 择不同的颜色，比如红色代表电源线，蓝色代表信号线等。 3. 类别法：将线缆按照功能或用途进行分类，并为每个类别分配一 个代码。比如，可以将电源线缆标识为P，信号线缆标识为S。 4. 组合法：将标号法、色带法和类别法进行组合使用，以满足不同 的设计需求。比如，可以将电源线缆标识为P1、P2，信号线缆标识为 S1、S2，并分别使用红色和蓝色的色带进行标记。 二、线缆编号方法 线缆编号是在线缆标识的基础上进一步细化和命名，以便更好地进 行管理和查找。下面是几种常用的线缆编号方法：
1. 线缆长度+标识：将线缆的长度作为编号的一部分，并在后面添 加线缆的标识。比如，一条长度为10米的电源线可以编号为P-10。 2. 起始点-终止点：根据线缆的起始点和终止点来编号线缆。比如，一条连接电源箱和柜子的电源线可以编号为P-BOX-CAB。 3. 起始设备-目标设备：根据线缆连接的起始设备和目标设备来编号线缆。比如，一条连接发电机和马达的电源线可以编号为P-GEN-MOTOR。 4. 逻辑或扩展编号：根据线缆所处的逻辑位置或扩展情况来进行编号。比如，一条在工程中新增的电源线可以编号为P-NEW。 三、线缆标识和编号的规范性 在进行线缆标识和编号时，需要遵守一定的规范性，以确保在后续 的工程过程中能够方便地查找和管理线缆。下面是一些常用的规范性 要求： 1. 使用统一的标识和编号方法：在整个工程中，应当使用统一的标 识和编号方法，以避免混乱和错误。 2. 标识和编号应具有唯一性：每个线缆的标识和编号应该是唯一的，不允许出现重复或混淆的情况。 3. 标识和编号应清晰可辨：标识和编号应该使用清晰易懂的字母或 符号，以便快速准确地识别和查找。

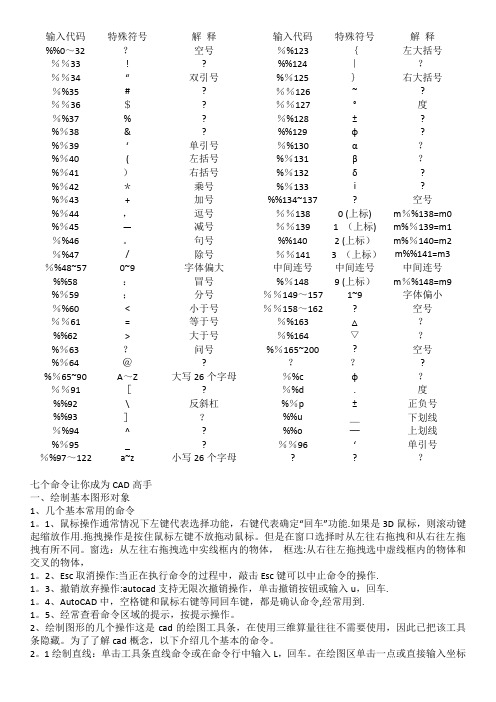

cad标注符号大全 CAD符号大全
cad标注符号大全 CAD符号大全 导读:就爱阅读网友为您分享以下“CAD符号大全”资讯，希望对您有所帮助，感谢您对https://www.360docs.net/doc/6219028241.html,的支持! 2D Solid 二维实体 2D 实面 2D Wireframe 二维线框 3D Array 三维阵列 3D 阵列 3D Dynamic View 三维动态观察 3D 动态检视 3d objects 三维物体 3D 物件 3D Orbit 三维轨道 3D 动态 3D Orbit 三维动态观察 3D 动态 3D Studio 3D Studio 3D Studio 3D Viewpoint 三维视点 3D 检视点 3dpoly 三维多段线 3D 聚合线 3dsin 3DS 输入 3D 实体汇入 3DSolid 三维实体 3D 实体 1 3dsout 3DS 输出 3D 实体汇出 abort 放弃中断 abort 中断中断 absolute coordinates 绝对坐标绝对座标 abut 邻接相邻 accelerator key 加速键快速键 access 获取存取
acisin ACIS 输入 ACIS 汇入 acisout ACIS 输出 ACIS 汇出 action 操作动作 active 活动(的) 作用中 adaptive sampling 自适应采样最适取样 add 添加加入 Add a Printer 添加打印机新增印表机 Add mode 添加模式 Add Plot Style Table 添加打印样式表 Add Plot Style Table 添加打印样式表 Add Plotter 添加打印机 Add Plotter 添加打印机 Add to Favorites 添加到收藏夹加入我的最爱 ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面) adjacent 相邻相邻 2 Adjust 调整调整 Adjust Area fill 调整区域填充调整区域填满 AdLM (Autodesk License Manager) AdLM(Autodesk 许可管理器) Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵 Aerial View 鸟瞰视图鸟瞰视景 affine calibration 仿射校准关系校正 alert 警告警示
cad照明图纸符号大全
SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷 YJV:电缆SYV:电视线 PE:接地(黄绿相兼)PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式L——链吊式G———管吊式 B——壁装式R———嵌入式BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f 其中：a--回路编号b--导线型号c--导线根数 d--导线截面e--敷设方式及穿管管径f--敷设部位 表示2根导线表示3根导线表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 一、室内电气工程的组成：指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等） 二、室内电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原
CAD室内设计施工图标准资料
CAD室内设计施工图标准 1、线型颜色设定及用途（按打印时从粗到细排列） A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。 B、品红色（色号为6）：仅用于图名上的水平线及圆圈。 C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。 D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。 E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。 G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线 ，较为密集的线，最细的线。 2、图层设置及图层内容（按附带图框中的图层显示顺序） 3、文字标注高度、字型的设置
4、尺寸标注及文字注释形式的设置 •材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式） TEXT） 标注格式（文字标注格式 5、线型设置 A、中轴线Center B、暗藏日光灯带Dashed C、不可见的物体结构线Dashed D、门窗开启线Center E、木纹线不锈钢钛金等Dot 6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）
600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板 纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨 18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆 樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆 木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板 砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃 钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜 暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯 银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板 枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板 射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆 木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边） 花岗石玻璃钢造型镏金 7、尺寸标注 •尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸 •分尺寸与总体尺寸必须相等，必要时可用EQ表示 •第二层标注应以第一层标注的末端为起点，不要重复标注。 •门缝、抽屉缝、搁板厚度等细节不需要标注。 •尺寸标注严禁炸开；严禁小数点 8、CAD书稿注意事项 •画图时先打开相对应图框，另存后在图框内进行画图工作 •改图时先打开相对应图框，再插入需要改的文件，以便对文件进行控制 •在画图过程中捕捉设置选择端点、中点、垂线点、交点即可；Nearest-接近点禁止使用以确保尺寸为整数 •图中线条按轮廓-结构的原则作成连接的多义线（PLINE），即外轮廓为一条完整连接的多义线,内部多义线依结构连接。 •插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开 •注意剖视方向，索引符号指示方向应与剖视方向一致 •平面图中索引立面序号时，以图面上方为起始，用英文字母按顺时针方向排序 •同一幅图中，索引序号不得重复 •文件完成后，必须将多余图块及设置清除，确保文件空间为最小 •检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 •图面与图框内框竖线之间应留一个数字的距离，防止稿件打印不全 •确保画面均衡、美观、各视图间应按照对应的原则排版
