接地装置施工检查及评记录

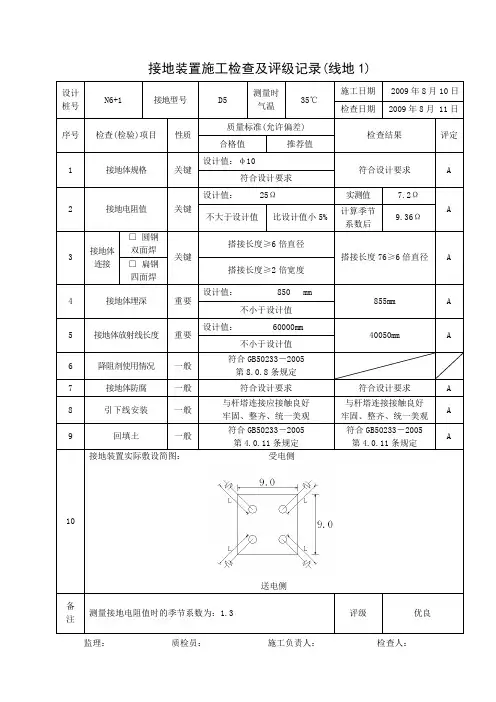

工程名称：220泌阳变110KV配套送出工程-盘剖线线地1
监理：项目技术负责人：专职质检员：施工队质检员：
工程名称：石武高铁西平牵引站220KV接入系统工程线地1
监理：项目技术负责人：专职质检员：施工队质检员：
工程名称：石武高铁西平牵引站220KV接入系统工程线地1
监理：项目技术负责人：专职质检员：施工队质检员：
工程名称：石武高铁西平牵引站220KV接入系统工程线地1
监理：项目技术负责人：专职质检员：施工队质检员：
工程名称：石武高铁西平牵引站220kV接入系统工程线地1
监理：项目技术负责人：专职质检员：施工队质检员：
接地装置安装检验批质量验收记录范文表.doc
接地装置安装检验批质量验收记录 工程名称达日县吉迈镇巷道改造工程二标段 分部（子分部）工程名称防雷及接地装置安装工程验收部位黄河七巷支路一施工单位四川广安金达建筑有限公司项目经理石奇勇分包单位/ 分包项目经理/ 施工执行标准名称及编号《电器装置安装工程接地装置施工及验收规范》GB50169-92 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 1 接地装置测试点的设置第 24.1.1 条符合要求 主 2 接地电阻值测试第 24.1.2 条符合要求 控 3 防雷接地的人工接地装置的接地干线埋设第 24.1.3 条/ 项 目 4 第 24.1.4 条/ 接地模块的埋设深度、间距和基坑尺寸 5 接地模块设置应垂直或水平就位第 24.1.5 条/ 一 1 接地装置埋设深度、间距和搭接长度第 24.2.1 条符合要求 般 2 接地装置的材质和最小允许规格第 24.2.2 条符合要求 项 目 3 第 24.2.3 条/ 接地模块与干线的连接和干线材质选用 主控项目全部合格，一般项目满足规范规定要求 施工单位检查评定结果 项目专业质量检查员：年月日 监理（建设）单位 验收结论专业监理工程师（建设单 位项目专业技术负责人）：年月日
单位（子单位）工程名称北汽福田长沙汽车新工厂配件分装中心 分部（子分部）工程名称防雷及接地装置安装工程验收部位27 交 E~1/E 轴、21~26 交 A 轴：基础 施工单位新兴福田建筑工程有限公司项目经理崔俊华分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 1 接地装置测试点的设置第 24.1.1 条符合要求 主 2 接地电阻值测试第 24.1.2 条符合要求 控 3 防雷接地的人工接地装置的接地干线埋设第 24.1.3 条/ 项 目 4 接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条/ 5 接地模块设置应垂直或水平就位第 24.1.5 条/ 一 1 接地装置埋设深度、间距和搭接长度第 24.2.1 条符合要求 般 2 接地装置的材质和最小允许规格第 24.2.2 条符合要求 项 目 3 接地模块与干线的连接和干线材质选用第 24.2.3 条/ 专业工长（施工员）施工班组长 主控项目全部合格，一般项目满足规范规定要求 施工单位检查评定结果 项目专业质量检查员：年月日
综合接地网施工方案
一、编制依据 1、沈阳市地铁二号线一期工程施工图设计第六篇第八册第七分册北站综合接地（2008年6月）； 2、《交流电气装置的接地》DL/T621-1997； 3、《电气装置安装工程接地装置施工及验收标准》GB50169-92； 4、《接地装置工频特性参数的测量导则》DL475-92 5、本单位施工的上海地铁、北京地铁、深圳地铁等类似工程施工经验总结； 6、国家和建筑行业现行有关地铁、市政工程的施工技术、安全生产、行业管理的规范、规则、标准、文件； 7、沈阳市以及沈阳市地铁建设指挥部有关规定、规则和管理办法； 8、车站现场调查所获得的信息和资料，本单位的施工装备和施工能力。 二、工程概况 本综合接地网只包括接地母排以下的部分，综合接地网为变电所供电设备、车站机电设备、通信信号等弱电设备、公用设施金属管道及金属构件等的接地。由垂直接地体、水平接地体、均压带、接地引上线、接地母排构成。水平接地体、水平均压带、接地引上线均采用TC505(50×5紫铜排)，垂直接地体采用SRB212(Φ25L=2.5m纯铜接地棒)，接地母排采用850×100×10 、1300×100×10（含紧固件）的紫铜排，止水板采用350×350×5（紫铜板），复合绝缘热缩带采用FJRD-50P(厚1.4mm)，接地连接电缆DWZA-YJFY-11×240,电缆头CIAC-TSY-1/1×3。接地电阻不大于0.5欧姆。接地体间采用放热绝缘焊接。
详见图2-1沈阳北站站综合接地网示意图。 三、综合接地网施工方案 3.1 前期的技术准备工作 原材料要求:铜排、铜棒、电缆需有出厂合格证,质量保证书。 元件定位：施工前应对垂直接地体、水平接地体等元件进行测量定位,经测量监理复测确认无误后进入下一道工序。 施工场地：提前做好基坑防排水工作，保证基坑的无水作业，基坑开挖深度需达到设计深度，并对基坑底进行修整。 3.2 施工工艺 水平接地体、水平均压带均采用TC505(50×5紫铜排)。水平接地体与水平均压带位于同一水平面，埋设深度约为底纵梁底以下0.6m，如无底纵梁，则在垫层底以下0.6m。水平接地体铜排立放,沿车站环向布置,水平均压带铜排平放，将水平接地体内部分成6m×10.15m网格。 详见图3.2-1综合接地网平面布置图。 垂直接地体采用SRB212(Φ25L=2.5m纯铜接地棒) ，间距为6m，埋深为2.5m。施工时直接打入地下，使其与土壤密切接触。再用电阻率低的土壤回填夯实。详见图3.2-2垂直接地体敷设断面示意图。 图3.2-2垂直接地体敷设断面示意图
接地装置安装检验批质量验收记录
接地装置安装检验批质量验收记录 注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
填写说明 一、填写依据 1 《建筑电气工程质量验收规范》GB50303-2002。 2 《建筑工程施工质量验收统一标准》GB50300-2013。 二、检验批划分 人工接地装置和利用建筑物基础钢筋的接地体单独划分检验批，大型基础可按区块划分成若干个检验批。 三、GB50303-2002规范摘要 主控项目 24.1.1 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。 24.1.2 测试接地装里的接地电阻值必须符合设计要求。 24.1.3 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于lm，且应采取均压措施或在其上方铺设卵石或沥青地面。 24.1.4 接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。 24.1.5 接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。 一般项目 24.2.1 当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定： 1 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。 2 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。 3 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。 4 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。 5 除埋设在混凝土中的焊接接头外，有防腐措施。 24.2.2 当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。 表24.2.2 最小允许规格尺寸 24.2.3 接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地网施工技术方案
目录 一、编制依据 (1) 二、工程概况 (1) 三、主网施工流程图 (2) 四、施工工艺总体要求 (2) 五、施工组织安排 (4) 六、主要施工方法 (4) 1．施工准备 (4) 2．施工方法 (4) 七、质量控制 (8) 1．质量控制目标及要求 (8) 2．质量检查 (8) 3．创优措施 (9) 八、安全文明施工 (11) 九、接地工程施工危险点分析及预控措施 (12) 十、成品保护措施 (13)
一、编制依据 1、《1000kV晋东南（长治）站扩建工程管理实施规划》 2、《1000kV晋东南（长治）站扩建工程创优实施细则》 3、《1000kV晋东南（长治）站扩建工程质量通病防治措施》 4、《电气装置安装工程施工及验收规范》(GB50169—2006) 5、《交流电气装置的接地》（DL/T621—1997） 6、1000kV 变电站接地技术规范（Q／GDW 278-2009） 7、《钢筋焊接及验收规程》（JGJ18-2003） 8、《国家电网公司输变电工程达标投产考核办法（2005年版）》 9、《国家电网公司输变电优质工程评选办法（2008年版）》 10、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号） 11、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号） 12、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》 13、1000kV晋东南（长治）站扩建工程图纸《防雷接地》卷册 二、工程概况 本站接地设计形式采用网络式接地网，本次扩建经计算并考虑与前期一致，主地网水平接地体采用-70×10热镀锌扁钢，垂直接地极采用D50的热镀钢管，水平接地网埋设深度为 1.0m，接地网外缘各角应做成圆弧形。各继电小室接地干线为-40×4铜排。本期扩建部分接地网应与上期地网可靠连接形成一个整体地网。终期接地电阻值为0.101欧姆。
接地网施工方案
接地网施工方案Newly compiled on November 23, 2020
NS/JL/13-05 施工技术交底签证单
此单一式二份其中之一报公司工程部 内蒙古香岛161MWp光伏电站工程 接地装置工程施工技术交底 工程项目部 二O一四年十一月十八日 接地装置施工技术交底 1、编制依据 《电气安装工程接地装置施工及验收规范》 《接地装置施工图纸》 我公司的《接地网施工》作业指导书 2、站区接地网施工简介 、接地网主干线开挖； 、接地网主干线敷设； 、站区接地网接地极敷设； 、站区接地网接地网焊接、防腐； 、站区接地网回填土施工； 、站区设备接地连接支线制作； 、站区接地网记录填写签证 3、站区及独立避雷接地网施工措施及技术要求 、主接地网制作 ±处向下挖至-1200mm，其误差范围应在-1150mm—-1250mm之间；
60×8mm扁钢水平敷设，扁钢搭接时其搭接面大于4—5倍的宽度，并采用普通三面焊接，涂以防腐漆防腐； φ60×2500mm钢管垂直敷设于-1200mm—-1250mm以下，在与扁钢搭接时采用Ω形（扁钢制成）焊接，亦采用普通三面焊接，涂以防腐漆防腐，其搭接面大于扁钢4—5倍的宽度； ——E43——φ4mm。 砾石和卵石均影响施工，敷设主网和接地极时应躲过砾石和卵石。如接地极敷设不到设计深度时也应躲过砾 、独立接地网制作以下同主接地网制作相同。 、设备接地支线制作 60×8mm的镀锌扁钢与主网及设备相连接，连接采用普通交流三 面焊接或螺栓连接，并涂以防腐漆防腐； —5倍的宽度，应采用平、立弯相结合的方式，杜绝使用三角搭接； .、站区屋内接地网 50×5mm热镀锌扁钢水平敷设，扁钢搭接时其搭接面大于4—5倍的宽度，并采用普通四面焊接，涂以黑漆和接地标志； 50×5mm扁钢4—5倍的宽度，且采用平、立弯相结合的方式，杜绝使用三角搭接； 4、施工质量措施 、严格按照图纸和接地装置施工规程规范、作业指导书施工； 、在各项接地装置施工时应有质检员参与并进性抽检，个别项目应请监理人员进行抽检； 、严格控制施工误差，及时检查工序质量，对有问题的工序要进行整改,坚决不得流入下道工序； 、严格控制接地网制作质量，特别要控制焊接和防腐施工的质量； 、按时做好施工记录，并及时办理隐蔽和验收签证手续。
接地网施工方法
接地网施工方法 -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
主要施工方法 1．施工准备 1．1材料及工具 ①根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购。 ②材料进场必须具备相应的检测合格资料，并报监理认可。 ③准备好合格焊条，作好焊条贮存工作，严防受潮。 ④施工机具配备，挖掘机、交流电弧焊机、十字镐、铁铲、铁撬、铁锤。1．2作业条件 ①施工场地符合施工要求。 ②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。 ③做好沟槽开挖时的排水工作。 ④检查好施工机械（或工具），保证满足施工要求。 ⑤做好施工人员安排计划，配置劳动力。 ⑥与土建做好沟通，尽量减少交叉作业，合理安排作业面。 2．施工方法 2．1主接地网施工 ①水平接地网敷设之前，要求质检员认真检查开挖深度，并做好记录。 ②施工顺序:先放主干线，后放分支线，用于电缆沟的扁钢必须先调直20/00再焊接。 ③扁钢搭接长度不小于扁钢的2倍宽度，焊接高度同扁钢厚度，具体搭接方法及尺寸见图纸《防雷接地》中C810.201.E41.00-17-06号图纸。 ④接地网距离建筑物宜不少于1.5m。接地网干线应连成闭合体，其转弯处做成圆弧形，圆弧半径要不小于均压带间距的一半。
⑤当扁钢相互交叉搭接，要求将一方向的扁钢弯起不少于2倍扁钢宽度的长度，然后与另一方向的扁钢一起焊接，搭接方法及尺寸见《全地防雷接地》中C810.201.E41.00-17-06号图纸。 ⑥横穿电缆沟的接地网干线，要求敷设在电缆沟下，而不要穿越电沟内，以防止沟内积水后严重腐蚀扁钢。 ⑦扁钢焊接要求设专人焊接，持证上岗。 ⑧焊接前应将扁钢端头外表面的污物清除，使之具有金属光泽。 ⑨焊缝应平正而无间断焊缝不得有夹渣气泡未焊透处及咬边等情况。 ⑩扁钢弯制：在水平接地体与垂直接地极连接的部位、接地网边沿角等位置敷设的扁钢需要进行弯制。 2．2垂直接地极施工 1.垂直接地极安装作业：成孔后，将长度为 2.5m的φ50钢管垫上厚木块轻敲将其打入设计深度，避免直接打击钢管，否则容易造成钢管弯曲或焊接接头脱落，而影响接地网施工质量。顶端露出150mm与水平接地体焊接。 2 垂直接地极与水平接地体的连接方式：水平接地体与垂直接地极采用焊接连接，并使用-30扁钢做抱箍固定。接地体之间的连接应牢固,无虚焊.如下图所示。 2. 3阴极保护系统的施工 1.检验阳极表面是否有油污、油漆等杂物，有则一定清除干净；电缆绝缘皮是否完好，接头是否牢靠。 2.阳极坑的开挖：坑的大小、深度应能保证阳极能够水平放置且阳极与地网在同一水平面上，坑的位置应保证阳极与地网的距离在0.5—1.0m范围内。
接地装置安装试验记录
工程名称：保利?麓谷林语G区G29栋测试日期：2010年2月28日 （一）基本资料 接地装置安装地区高新区麓谷，用于 380/220 电压系统；变压器是专用还是公用：公用；接地性质：人工、自然接地。 （二）室外接地网： 人工接地采用 5×50镀锌角铁接地极 1 根，长度为 1.5 m，极间距 / m，打入地下深度 1.4 m，接地干线采用 -40×4镀锌扁钢埋入地下深度 1.2 m。 自然接地利用基础承台钢筋▽-0.8m 。 （三）室内接地网： 人工接地干线采用 BV-25mm2，分支线利用 BV－25~4 平方毫米。 自然接地干线采用镀锌扁钢，分支线利用10镀锌圆钢平方毫米。 （四）接地网简图如下： 测试点1 测试点2 ○F ○A 测试点3 ○1○2 （五）接地电阻测量（使用仪表名称、型号： ZC29B ）。 测量电阻时的天气情况晴，前三天的天气晴。 地质情况：粉质粘土层。 测量电阻共 3 次，平均值 0.30 欧姆。（基础验收时所测） 施工单位检查测试人：监理（建设）单位旁站监督人：
工程名称：保利?麓谷林语G区G29栋测试日期：2010年3月29日 （一）基本资料 接地装置安装地区高新区麓谷，用于 380/220 电压系统；变压器是专用还是公用：公用；接地性质：人工、自然接地。 （二）室外接地网： 人工接地采用 5×50镀锌角铁接地极 1 根，长度为 1.5 m，极间距 / m，打入地下深度 1.4 m，接地干线采用 -40×4镀锌扁钢埋入地下深度 1.2 m。 自然接地利用基础承台钢筋▽-0.8m 。 （三）室内接地网： 人工接地干线采用 BV-25mm2，分支线利用 BV－25~4 平方毫米。 自然接地干线采用镀锌扁钢，分支线利用10镀锌圆钢平方毫米。 （四）接地网简图如下： 测试点1 测试点2 ○F ○A 测试点3 ○1○2 （五）接地电阻测量（使用仪表名称、型号： ZC29B ）。 测量电阻时的天气情况晴，前三天的天气晴。 地质情况：粉质粘土层。 测量电阻共 3 次，平均值 0.23 欧姆。（主体验收时所测） 施工单位检查测试人：监理（建设）单位旁站监督人：
接地网安装施工工艺要求
接地网安装施工工艺要求 1.1 适用范围 热镀锌圆钢、扁钢接地网、裸铜绞线和铜排接地网施工 1.2 设计要求 （1）主接地网的接地扁钢一般采用垂直排放。主接地网敷设时应在各柱、设备处将接地引线引出地面0.5m，以备引接到柱和设备。 （2）主接地线在经过电缆沟、电缆隧道、建筑物等都应在其下方绕过，不应断开，不得浇注在混凝土中。 （3）主接地网在通过道路、管道、墙壁及其他可能受机械损伤的地方，应采取保护措施，如使用钢管或角铁加以保护等。 （4）接地体（线）焊接应采用搭接焊，例如： a) 扁钢为其宽度的2倍（且至少有3个棱边焊接）； b) 圆钢为其直径的6倍； c) 扁钢与圆钢焊接时，其长度为圆钢直径的6倍； d）扁钢与角钢焊接时，应由扁钢弯成直角形（或圆弧形）
后再与角钢想焊接，此处的焊接应为双面焊。 （5）若采用裸铜绞线接地网时，应采用紫铜材质，裸铜绞线与铜排之间的焊接应选用热熔焊，裸铜绞线与钢之间对的焊接应选用放热焊。 （6）避雷针（带）的接地除满足上述条件外，还应满足以下条件： a) 建筑物上的避雷带应设置多根接地引下线，应在各引下线距地面1.5~1.8m处设置断接卡。 b）独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或敷设卵石或沥青地面。 c) 独立避雷针（线）应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。。 d）独立避雷针的接地装置与接地网的地中距离不得小于3m。（7）建筑物内的接地网可以采用暗敷的方式，在适当的位
接地网安装施工工艺要求
接地网安装施工工艺要求 1.1适用范围热镀锌圆钢、扁钢接地网、裸铜绞线和铜排接地网施工 1.2设计要求 （1）主接地网的接地扁钢一般采用垂直排放。主接地网敷设时应在各柱、设备处将接地引线引出地面0.5m，以备引接到柱和设备。 （2 ）主接地线在经过电缆沟、电缆隧道、建筑物等都应在其下方绕过，不应断开，不得浇注在混凝土中。 （3）主接地网在通过道路、管道、墙壁及其他可能受机械损伤的地方，应采取保护措施，如使用钢管或角铁加以保护等。（4）接地体（线）焊接应采用搭接焊，例如： a）扁钢为其宽度的2 倍（且至少有3 个棱边焊接）； b）圆钢为其直径的6 倍； c）扁钢与圆钢焊接时，其长度为圆钢直径的6 倍； d）扁钢与角钢焊接时，应由扁钢弯成直角形（或圆弧形）后再与角钢想焊接，此处的焊接应为双面焊。
（5）若采用裸铜绞线接地网时，应采用紫铜材质，裸铜绞线与铜排之间的焊接应选用热熔焊，裸铜绞线与钢之间对的焊接应选用放热焊。 （6）避雷针（带）的接地除满足上述条件外，还应满足以下条件： a）建筑物上的避雷带应设置多根接地引下线，应在各引下线距地面1.5~1.8m 处设置断接卡。 b）独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m 时，应采取均压措施或敷设卵石或沥青地面。 c）独立避雷针（线）应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV 及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m 。。 d）独立避雷针的接地装置与接地网的地中距离不得小于3m （7）建筑物内的接地网可以采用暗敷的方式，在适当的位 置留有接地端子。在建筑物外墙避雷带引下线应采用明敷的方式，其要求如下：
接地施工方案
110kV 变电站新建工程 接地网施工方案 一、编制依据 1、《电气装置安装工程接地装置施工及验收规范》（GB-50169-2006） 2、《电气装置安装工程电气设备交接试验标准》（GB50150-2006） 3、《建设工程安全生产管理条例》（中华人民共和国国务院393 号） 4、《工程建设标准强制性条文建筑工程部分》（2013 年版） 5、《国家电网公司基建安全管理规定》国网（基建/2 ）173-2015 6、《国家电网公司基建技术管理规定》国网（基建/2 ）175-2015 7、《中华人民共和国安全生产法》（2014年12月1日起执行） 8、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3 ）186-2015 9、《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3 ）187-2015 10、《国家电网公司输变电工程验收管理办法》国网（基建/3 ）188-2015 11、《国家电网公司电力建设安全工作规程（变电站部分）》（） 12、110kV变电站新建工程《防雷接地》施工图 二、工程概况 本变电站主接地网的接地扁钢采用垂直排放，主接地网敷设时在各柱、设备处将接地引线引出地面，以备引接到柱和设备。引出围墙外的备用接地引出线，在围墙内应设断接点，便于测试，穿档土墙设穿管。主接地网埋深原土层下，所有水平均压带“十”字交叉处或“ T”形相交处要求按规定可靠焊接，接地线连接处的搭接长度必须为接地体宽度的 2 倍。主接地网水平接地体采用-60*8 的热镀锌扁钢，接地引上线选用户60*8 的热镀锌扁钢，垂直接地体（70*7 的热镀锌角钢）作为辅助加强接地，基间距不小于以限制相互之间的屏蔽屏蔽作用。接地
接地网施工方案21482
一、工程概况 工程名称：2011年第一批大修工程 施工范围：第25标段配电接地网大修 工期要求：按合同日期规定 质量要求：合格 二、编制依据 1、《电气装置安装工程施工及验收规范》(GB50169—2006) 2、《交流电气装置的接地》（DL/T621—1997） 3、《钢筋焊接及验收规程》（JGJ18-2003） 4、《国家电网公司输变电工程达标投产考核办法（2005年版）》 5、《国家电网公司输变电优质工程评选办法（2008年版）》 6、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号） 7、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号） 8、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》
三、主网施工流程图 1. 2.×10mm镀锌扁 钢， 3.1m。 4. 1.5m。 5. 6. 接，焊渣及时清除，焊接后进行防腐蚀处理。 7.所有设备支架和架构柱的接地引下线，应就近连接至主接地网，支柱绝缘子 及110kV母线桥支架每支应有一根引下线，具它设备每相均应有两根与主接地网不同地点连接的接地引下线。1000kV架构为构架式结构，架构接地引下线为每个架构柱两侧上各设一根接地引下线，与主接地网不同地点连接。有架构避雷针的架构接地引下线为在人字架构柱两侧各设一根接地引下线，与主接地网不同地点连接，出现门型的接地引下线，在距保护帽上0.3m 处应有明显的可拆接点（采用螺栓连接），以便于测量变电所的接地电阻，接地点的具体位置见土建图纸。
8.防火墙及架构爬梯均需接地。 9.设备围栏应接地，栅栏门铰链处采用扁钢连接。 10.屋内有电缆沟的接地可通过沟内扁钢与屋外接地网连接。 11.独立避雷针法兰需跨接。 12.室内有电气设备埋管，埋件、支架、电缆桥及金属外壳应与接地干线以最短 的路径可靠焊接。 13.明敷的接地线表面应涂15-100mm宽度相等(搭接面宽度)的绿色和黄色相 间的条纹。 14.接地线沿墙水平敷设时离地面距离为300mm，支架件水平部分间距为1m， 垂直部分间距为2m。 15.室内接地干线采用暗敷，并在适当处设置接地端子。 16.每个继电器小室屏蔽网采用3点或以上的多点接地。在每个接地点使用二块 热镀锌扁钢（-50*5，L﹥100mm）将屏蔽网夹紧，夹紧方式可采用螺栓连接，并从其中任一块扁钢一根热镀锌扁钢（-50*5）与主接地网可靠连接。 17.屋顶上设备金属外壳，电缆金属外皮和建设物金属构件等均应可靠接地，接 地线采用暗敷。 18.设备基础开挖时若破坏主接地网，则需在施工完成后恢复。 19.凡本站内地下埋设的各种金属管道（如上水管，排水管），连接好完时均可 作为交流电力设备的接地装置，并于主接地网相连。 20.现场施工时，地下所有焊接部位，焊接完后应涂刷沥青，地上部分扁钢与扁 紫铜连接的接触部分需搪锡。 21.本变电站内，所有电力设备和设施的接地应按《电气装置安装规程施工及验
接地装置施工隐蔽验收记录 通用3.2(2016-10-22 10：3：34)
接地装置施工隐蔽验收记录 共页 第页单位工程名称红垦农场公交首末站（管理用房）分部工程名称防雷及接地装置工程分项工程名称接地装置安装施 工 图 号 隐 蔽 部 位一层结构施 工 日 期 年 月 日类 别材 质型式规格数 量敷设方法埋深（m）连接方式防 腐 全部焊接/焊接符合要求接地体螺纹钢25 全部焊接/焊接符合要求避雷引下线螺纹钢25 接地引出线镀锌扁钢4*40全部暗敷/焊接符合要求接地体与建筑物距离（m）：/ 接地极间距离（m）：/ 独立避雷针接地线与其他线路距离（m）：/ 独立避雷针接地装置：1）与建筑物出口距离/m;2)与道路距离/m。 测试点数量（处）5测试点距地面高度（m）0.5 简图： 具体位置详见电施 专 业 监 理 工 程 师 ： 质量检查部门： （建设单位项目专业技术负责人） 项目技术负责人： 项 目 经 理： 施 工 员： 年 月 日 年 月 日
接地装置施工隐蔽验收记录 共页 第页单位工程名称红垦农场公交首末站（管理用房）分部工程名称防雷及接地装置工程分项工程名称接地装置安装施 工 图 号 隐 蔽 部 位二层结构施 工 日 期 年 月 日类 别材 质型式规格数 量敷设方法埋深（m）连接方式防 腐 全部焊接/焊接符合要求接地体螺纹钢25 全部焊接/焊接符合要求避雷引下线螺纹钢25 接地引出线镀锌扁钢4*40全部暗敷/焊接符合要求接地体与建筑物距离（m）：/ 接地极间距离（m）：/ 独立避雷针接地线与其他线路距离（m）：/ 独立避雷针接地装置：1）与建筑物出口距离/m;2)与道路距离/m。 测试点数量（处）5测试点距地面高度（m）0.5 简图： 具体位置详见电施 专 业 监 理 工 程 师 ： 质量检查部门： （建设单位项目专业技术负责人） 项目技术负责人： 项 目 经 理： 施 工 员： 年 月 日 年 月 日
某变电站接地网施工方案
. 35kVXX变电站 接地网改造工程施工方案 批准: 审查: 编写: 昱仝科技有限公司
年月 目录 一、编制依据 (2) 二、工程概况 (2) 三、施工流程图 (3) 四、施工总体要求 (3) 五、施工组织安排 (5) 六、主要施工方法 (8) 1．施工准备 (8) 2．施工方法 (9) 七、质量控制 (10) 1．质量控制目标及要求 (10) 2．质量检查 (10) 八、安全文明施工 (11) 九、接地工程施工危险点分析及预控措施 (12) 十、施工监督验收 (13)
一、编制依据 1、《电气装置安装工程接地装置施工及验收规》(GB50169—2006) 2、《交流电气装置接地》（DL/T621-1977） 3、35kVXX变电站接地网改造工程《设计方案》 4、《电力建设安全工作规程》（SDJ63-2002) 二、工程概况 工程名称：35kVXX变电站接地网改造 工程地点：35kVXX变电站 工程容：对35kVXX变接地网改造工程进行施工，地网阻值现为0.7欧，对地网电阻进行降阻施工，施工结束后接地电阻值应满足小于0.5欧的要求。 35kVXX变电站位于XXX县城，于x年建成投运，设35kV/10kV 电压等级,35kV为户外常规布置，10kV为户开关柜布置，主控楼与10kV配电装置楼为一栋建筑，占地面积为XXm×XXm。 XX变站址土壤表层为耕作土，下层为沙土，水分含量一般，土壤电阻率较高，全站接地变电站采用石墨接地体，拟采用水平接地体，接地网外沿闭合，接地网敷设水平均压带，均压带之间的间隔不应小于5米，水平接地体深埋为0.3--0.6m。在避雷针和装有避雷器的地
防静电接地施工方案
一、工程概况 工程名称：制剂车间乳膏、洗剂、搽剂、酊剂配料室、酒精库及一楼称量中心取样间防静电接地工期要求：按合同日期规定 质量要求：合格 二、编制依据 1、《电气装置安装工程施工及验收规范》(GB50169—2006) 2、《交流电气装置的接地》（DL/T621—1997） 3、《钢筋焊接及验收规程》（JGJ18-2003） 4、《国家电网公司输变电工程达标投产考核办法（2005年版）》 5、《国家电网公司输变电优质工程评选办法（2008年版）》 6、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号） 7、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号） 8、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》
三、施工流程图 四、施工工艺总体要求 1.施工前必须熟悉设计图纸和有关规范。 2.接地装置的金属构件应热镀锌防腐，接地极采用60X60X6镀锌角钢制作，长度2.5米，接 地极数量为3组，每组间隔5米，再用40X5紫铜排将接地极连接在一起。用16mm2铜芯绝缘线引入室内做接地干线，与防雷接地网并联。 3.室内接地干线使用40X4热镀锌扁钢沿吊顶敷设，洁净室内支线采用40X3不锈钢带环形连 接，并引出不低于2组与吊顶内接地干线连接。 4.接地装置焊接时必须采用搭接焊，扁钢搭接长度≥2倍宽度。且最少三面焊接，焊渣及时 清除，焊接后进行防腐蚀处理。
5.室内设备用洁净室专用接地夹与洁净室内接地环网连接。 6.紫铜排与接地体连接方式为氩弧焊连接。 五、主要施工方法 1．施工准备 1．1材料及工具 ①根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购。 ②材料进场必须具备相应的检测合格资料，并报监理认可。 ③准备好合格焊条，作好焊条贮存工作，严防受潮。 ④施工机具配备，挖掘机、交流电弧焊机、氩弧焊机、十字镐、铁铲、铁撬、铁锤打夯机。1．2作业条件 ①施工场地符合施工要求。 ②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。 ③做好沟槽开挖时的排水工作。 ④检查好施工机械（或工具），保证满足施工要求。 ⑤做好施工人员安排计划，配置劳动力。 ⑥与土建做好沟通，尽量减少交叉作业，合理安排作业面。 2．施工方法 2．1沟槽开挖 ①测量人员根据接地施工平面布置图,放出接地极施工平面位置。
接地装置安装检验批质量验收记录表格模板
接地装置安装检验批质量验收记录表 GB50303-2002 06010 nn 96020 --- 66060 --- 86070 --- 说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。②测试接地装置的接地电阻值必须符合时间要求。③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵 石或沥青地面。④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺寸的 1.2- 1.4 倍，且在开挖深度内详细记录地层情况。⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。 2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭 接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊; ⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2
的规定。③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表 GB50303-2002 06010 96020 66060 86070 说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。②测试接地装置的接地电阻值必须符合时间要求。③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵 石或沥青地面。④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺寸的 1.2- 1.4 倍，且在开挖深度内详细记录地层情况。⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。 2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭 接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊; ⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
变电站主接地网施工工艺流程及操作要点
变电站主接地网施工工艺流程及操作要点变电站防雷接地是为防止电气设备意外带电造成电网、设备、人身事故的基本措施。本文从施工实际角度简述主接地网施工工艺流程及操作要点，力求能促进工程施工技术水平的提高，保证防雷接地工程的施工质量。从而确保接地装置安全运行，将对保障变电站运行安全有着十分重要的意义。 1、施工工艺流程
2、施工工艺流程及操作要点 2.1前期准备工作 2.1.1施工技术资料的准备 开工前首先应组织有关人员熟悉施工图及有关设计文件，了解设计意图，并按照设计要求做好接地施工方案、作业指导书编制等技术准备工作，并进行技术交底工作。其次根据经会审后的设计施工图编制材料清册，并校对材料规格和数量。 2.1.2施工材料的准备及材料质量保证措施 施工材料到达现场后，应对材料的规格、数量及外观质量进行检查。同时将材料厂家的产品合格证、质保书及厂家资质证明等相关文件报监理项目部审核，业主确认后方可进场使用。严禁不合格材料进入施工程序。 2.1.3施工前应配置最基本的施工人员和配备足够完好的施工机具 表1 主要施工机具的配置表
2.1.4施工现场准备 根据业主指定的区域，首先设置接地材料加工棚、生活临时设施等。其次根据施工图纸和现场实际情况在预施工区域设置安全围栏，并悬挂安全标示牌等安全防护措施。 2.2接地沟开挖 2.2.1根据主接地网设计图纸要求，对对接地体（网）的敷设位置、网格大小进行放线。 2.2.2按照设计或规范要求的接地敷设深度进行接地沟开挖，深度按照设计或规范要求的最高标准为 准，超挖50-100mm左右。宽度为一般为500-1000mm，沟壁需放坡处理，底部如有石块应清除。 开挖完成的接地沟 2.2.3接地沟宜按场地或分区域进行开挖，充分利用土建开挖，减少重复工作，同时应及时恢复各类 安全防护措施，确保安全文明施工。 进行接地沟深度深测量 2.3垂直接地体安装 2.3.1按照设计或规范长度进行进行采购垂直接地体。 2.3.2垂直接地极采用人力锤击方式的安装，为避免垂直接地体施工时顶部敲击部位的损伤，在垂直 接地体顶部进行保护(如加自制钢管金属保护帽)。碰到强风化石时采用机械成孔安装。 2.3.3按设计图纸的位置安装垂直接地体。 2.3.4垂直接地体的埋入深度、间距必须满足设计要求。 2.3.5接地体安装结束后，顶部敲击部位应进行防腐处理。
变电站主接地网施工工艺流程及操作要点
变电站主接地网施工工艺流程及操作要点 变电站防雷接地是为防止电气设备意外带电造成电网、设备、人身事故的基本措施。本文从施工实际角度简述主接地网施工工艺流程及操作要点，力求能促进工程施工技术水平的提高，保证防雷接地工程的施工质量。从而确保接地装置安全运行，将对保障变电站运行安全有着十分重要的意义。 1、施工工艺流程 2、 1.1 1.1.1 1.1.2 1.1.3 表2 主接地网施工施工人员配置表
1.1.4施工现场准备 根据业主指定的区域，首先设置接地材料加工棚、生活临时设施等。其次根据施工图纸和现场实际情况在预施工区域设置安全围栏，并悬挂安全标示牌等安全防护措施。 1.2接地沟开挖 1.1.1根据主接地网设计图纸要求，对对接地体（网）的敷设位置、网格大小进行放线。 1.1.2按照设计或规范要求的接地敷设深度进行接地沟开挖，深度按照设计或规范要求的最高标准为 准，超挖50-100mm左右。宽度为一般为500-1000mm，沟壁需放坡处理，底部如有石块应清除。 开挖完成的接地沟 1.1.3接地沟宜按场地或分区域进行开挖，充分利用土建开挖，减少重复工作，同时应及时恢复各类 安全防护措施，确保安全文明施工。 进行接地沟深度深测量 1.3垂直接地体安装 1.1.4按照设计或规范长度进行进行采购垂直接地体。 1.1.5垂直接地极采用人力锤击方式的安装，为避免垂直接地体施工时顶部敲击部位的损伤，在垂直 接地体顶部进行保护(如加自制钢管金属保护帽)。碰到强风化石时采用机械成孔安装。 1.1.6按设计图纸的位置安装垂直接地体。 1.1.7垂直接地体的埋入深度、间距必须满足设计要求。 1.1.8接地体安装结束后，顶部敲击部位应进行防腐处理。 角钢接地体埋深图示角钢接地体放入接地沟 1.4主接地网敷设、焊(熔)接 1.1.9主接地网的敷设与施工应与土建工程的场地平整、填方、挖沟渠、基础和电缆沟的开挖配合进 行。并在构支架基础、设备基础边根据图纸接地引下方向将接地引线引出基础表面100-200mm 左右。 接地引线引出偏长过于浪费引出基础面100-200mm左右便于后续设备引下连接即可 1.1.10主接地线在经过构支架基础、电缆沟、电缆隧道、建筑物等都应在其下方经过，或适当调整采 取弯曲等方式绕过，不得浇制在混凝土中。接地体在通过道路、管道、墙壁及其它可能受机械 损伤的地方，应采取保护措施，如使用钢管或角铁加以保护等。 主接地网扁钢窗口雨水井等不符合规范要求 电缆沟沟道下的接地扁钢弯曲通过碰到基础的接地扁钢弯曲通过 1.1.11主接地网埋设深度应符合设计图纸上规定的要求，一般不应小于600mm。
地网工程施工办法
欢迎阅读 地网施工方案 1.1施工工序: 施工准备→测量定位放线→沟槽开挖→接地体敷设→接地体焊接→测量接地电阻验收→土方回填→复测接地电阻 1.2分步施工: 1.2.1施工总体要求 1.2.1.1施工前必须熟悉设计图纸和有关规范。 1.2.1.2接地装置的金属构件应热镀锌防腐，水平接地网采用40mm×4mm热镀锌扁钢、接地模块；垂直接地体为离子接地棒，热镀锌角钢。 1.2.1.3接地网敷设采取以水平接地体和垂直接地体为主的人工接地网，埋设深度为0.5m左右。 1.2.1.4主接地网外缘具围墙的距离为1m，距建设物的距离不小于1.5m。 1.2.1.5接地装置焊接时必须采用撘接焊，扁钢搭接长度≥2倍宽度。且最少三面焊接，焊渣及时清除，焊接后进行防腐蚀处理。 1.2.1.6离子接地棒的安装方法：离子接地棒采用垂直埋设，挖一个比接地棒直径稍大的洞，将接地棒垂直放入，再放细土回填夯实，用16m㎡的接地线与水平接地体连接。 1.2.1.7接地模块的安装方法：接地模块采用水平埋设，接地模块与水平接地体采用扁钢焊接，搭接长度为宽度的两倍，无漏焊、虚焊。焊接完毕后做防腐处理。 1.2.1.8镀锌角钢的安装方法：镀锌角钢采用垂直埋设，人工砸入地沟后与水平接地体采用三面焊接，无漏焊、虚焊。焊接完毕后做防腐处理。 1.2.1.9垂直接地体的埋设间距为其长度的2倍以上，并与接地模块交错敷设。 1.2.1.10地网与输气管道的连接方法：人工地网用扁钢引致输气管道处，用半圆抱箍与抱箍焊接牢固，冷却后再将上下抱箍与输气管连接，连接前先将输气管用纱布打磨干净，锁紧后刷防锈漆处理。 1.2.1.11所有接地装置埋设完毕自测合格后，经监理方验收合格后方可回填。回填先用细土将接地体完全掩盖，再回填其他土质，夯实后再回填下一层土。 1.2.2施工准备工作 1.2.2.1材料及工具 a.根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购。 b.材料进场必须具备相应的检测合格资料，并报监理认可。 c.准备好合格焊条，作好焊条贮存工作，严防受潮。 d.施工机具配备，挖掘机、交流电弧焊机、十字镐、铁铲、铁撬、铁锤、洛阳铲。 1.2.2.2作业条件 a.施工场地符合施工要求。 b.施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。 c.做好沟槽开挖时的排水工作。 d.检查好施工机械（或工具），保证满足施工要求。 e.做好施工人员安排计划，配置劳动力。
地网施工方案
地网施工方案 1.1施工工序: 施工准备→测量定位放线→沟槽开挖→接地体敷设→接地体焊接→测量接地电阻验收→土方回填→复测接地电阻 1.2分步施工: 1.2.1施工总体要求 1.2.1.1施工前必须熟悉设计图纸和有关规范。 1.2.1.2接地装置的金属构件应热镀锌防腐，水平接地网采用40mm×4mm热镀锌扁钢、接地模块；垂直接地体为离子接地棒，热镀锌角钢。 1.2.1.3接地网敷设采取以水平接地体和垂直接地体为主的人工接地网，埋设深度为0.5m 左右。 1.2.1.4主接地网外缘具围墙的距离为1m，距建设物的距离不小于1.5m。 1.2.1.5接地装置焊接时必须采用撘接焊，扁钢搭接长度≥2倍宽度。且最少三面焊接，焊渣及时清除，焊接后进行防腐蚀处理。 1.2.1.6离子接地棒的安装方法：离子接地棒采用垂直埋设，挖一个比接地棒直径稍大的洞，将接地棒垂直放入，再放细土回填夯实，用16m㎡的接地线与水平接地体连接。 1.2.1.7接地模块的安装方法：接地模块采用水平埋设，接地模块与水平接地体采用扁钢焊接，搭接长度为宽度的两倍，无漏焊、虚焊。焊接完毕后做防腐处理。 1.2.1.8镀锌角钢的安装方法：镀锌角钢采用垂直埋设，人工砸入地沟后与水平接地体采用三面焊接，无漏焊、虚焊。焊接完毕后做防腐处理。 1.2.1.9垂直接地体的埋设间距为其长度的2倍以上，并与接地模块交错敷设。 1.2.1.10地网与输气管道的连接方法：人工地网用扁钢引致输气管道处，用半圆抱箍与抱箍焊接牢固，冷却后再将上下抱箍与输气管连接，连接前先将输气管用纱布打磨干净，锁紧后刷防锈漆处理。 1.2.1.11所有接地装置埋设完毕自测合格后，经监理方验收合格后方可回填。回填先用细土将接地体完全掩盖，再回填其他土质，夯实后再回填下一层土。 1.2.2施工准备工作 1.2.2.1材料及工具 a.根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购。 b.材料进场必须具备相应的检测合格资料，并报监理认可。 c.准备好合格焊条，作好焊条贮存工作，严防受潮。 d.施工机具配备，挖掘机、交流电弧焊机、十字镐、铁铲、铁撬、铁锤、洛阳铲。 1.2.2.2作业条件 a.施工场地符合施工要求。 b.施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。 c.做好沟槽开挖时的排水工作。 d.检查好施工机械（或工具），保证满足施工要求。 e.做好施工人员安排计划，配置劳动力。 f.与土建做好沟通，尽量减少交叉作业，合理安排作业面。 1.2.3沟槽开挖 1.2.3.1测量人员根据接地施工平面布置图,放出扁钢的施工平面位置。
