按钮开关型号尺寸规格及价格介绍

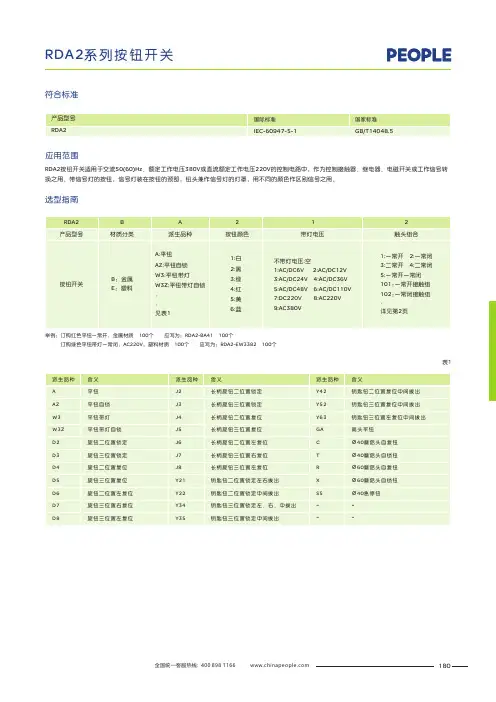

按钮开关是我们日常生活中经常接触到的物件，为我们的生活带来了非常大的改善。按钮开关就好像我们小时候所用的圆珠笔一样，按一下就进去，再按一下就出来，这种是对按钮开关最好的解释。因为按钮开关在我们日常生活中经常看到，而对其型号肯定也不太了解，所
以，下面就一起来了解下按钮开关型号尺寸规格及价格信息，帮助大家了解更多关于按钮开
关的相关知识。按钮开关型号-飞雕其实说到按钮开关型号是哪些，许多人都不知道具体的按钮开关型号有哪些。其实每个生产按钮开关的厂家的型号都会不同，比如飞雕品牌旗下的按钮开关型号就是有Y02KG040006、Y02KG040008、Y02KG040028等多种不同的型号，因为不同的品牌商家对产品的型号解析都会不同，这也让产品的型号会随改变。比如，上图这款飞雕品牌旗下的按钮开关的型号为Y02KG040008，同时这款产品的价格为15元左右。按钮开关型号-西门子西门子品牌属于室内比较知名的家用电器研发及生产的企业，该企业旗下拥有多种家用产品，其中也包括对开关插座的生产。西门子品牌拥有良好的质量保证，上图这款按钮开关具有很好的阻燃性，产品符合欧洲高标准要求，其导电体材质为锡磷青铜，具有很好的导电性能。西门子按钮开关型号也与其它品牌不同，上图这款产品的型号为SIEMENS-5TA0112-1CC133-KG，其价格为40元左右。按钮开关型号-西蒙西蒙开关产品拥有简约时尚的外形，选用德国拜耳PC料，耐冲击、耐高温、超长使用寿命、光洁度好、易清洁，电源插座均带有安全保护门，更有效的提供安全保障。上图这款开关内部选择了按钮开关，内部选用优质锡磷青铜加上银触电，散热性好、弹力好，具备很强的抗疲劳性。上图这款产品的型号为52-118G-40，同时其价格为75元左右，属于开关插座行业
内比较高档的产品。按钮开关型号-HOPE按钮，日常家用中最常用的一种开关，为我们的生活带来了非常大的改善。利用按钮的转动，来实现开关动作，就以按钮来说，按照其结构的不同，分为了自锁式、普通揿钮式、旋柄式、自复位式、带灯符号式以及钥匙式等等。上图这款产品便属于自锁式的按钮开关，这种类型的开关具有更好的实用性，比一般的开关更安全。而这款开关的型号为HOPE6WPA219，同时销售价格在95元左右，算是比较高档的按钮开关。
配电箱型号及规格
配电箱规格及参数 GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1： 序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列
2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱PXT12 PXT12 dq系列 电气箱柜名称编号规格型号 高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF
cad图框尺寸
cad 标准图框尺寸 mm A0 841 1189 A1 594 841 A2 420 594 A3 297 420 A4 210 297 A5 148 210 A6 105 148 A7 74 105 A8 52 74 A0 841 1189 A1 594 841 A2 420 594 A3 297 420 A4 210 297 A5 148 210 A6 105 148 A7 74 105 A8 52 74 B0 1000 1414 B1 707 1000 B2 500 707 B3 353 500 B4 250 353 B5 176 250 B6 125 176 B7 88 125 B8 62 88 如果要自行绘制图框，其大小最好根据纸张的尺寸来决定，并保留适当的边界，建议A3及A4纸保留10单位的边界，A0-A2保留15单位的边界。 例如A4的纸210*297，画一个如此尺寸的矩形，向内偏移10即可 你应该不怎么清楚比例和图纸大小之间的关系协调吧? 首先,你应该了解每个图纸的大小,只有在正确尺寸的图框大小的条件下,你才能调整图纸的比例,所以,在CAD 图纸中的图框是不能随意缩放的,你只能通过缩放图纸内容的大小来配合图框. 比如说1:25,就说明图纸中1厘米在现实上应该是25厘米,而你在画的时候基本都是1:1的比例画的,所以缩放了多少倍,就不难算出你的比例了. 还有一个很简单的做法,在布局中进行比例的调整,视图-视口-新建视口,在上方工具拦空白处右建调出视口工具,然后调整视口的比例与大小,使整张图饱满就好了,你所调的比例就是这张图的比例了 人最好的状态是，脸上看起来比实际年龄年轻三五岁、心理比实际年龄成熟三五岁。而越是看起来极简单的人，越是内心极丰盛的人。内心空白，才要装出一脸世故。 B0 1000 1414 B1 707 1000 B2 500 707 B3 353 500 B4 250 353 B5 176 250 B6 125 176 B7 88 125 B8 62 88
标准制图图纸尺寸大小
[b]图纸尺寸大小[/b] A0：1189毫米*841毫米A1：841毫米*594毫米 A2：594毫米*420毫米 A3：420毫米*297毫米 A4：297毫米*210毫米 A5：210毫米*148毫米 纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。 按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为平方米；复印纸的幅面规格只采用A系列和B系列。 若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。 A系列里面A0是最大的，但是全系列里面B0最大， C组纸张尺寸主要使用于信封。 A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。A0定义成面积为一平方米，长宽比为1:√2的纸张。接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。举例来说，B1是A1和A0的几何平均。 C组纸张尺寸是编号相同的A、B组纸张的几何平均。举例来说，C2是B2和A2的几何平均。 一张A4大小的纸张可以刚好放进一个C4大小的信封。如果把A4纸张对折变成
SMT钢网设计规范
SMT钢网设计规范 编号：
修订记录 目录 1目的 ......................................................................................... 2使用范围...................................................................................... 3权责 ............................................................................................................................................................................................................ 4定义 ......................................................................................... 5操作说明...................................................................................... 5.1材料和制作方法 (4) 5.2钢网外形及标识的要求 (5) 5.3钢片厚度的选择 (7) 5.4印锡膏钢网钢片开孔设计 (8) 5.5印胶钢网开口设计 (27) 6附件 (30) 1目的 本规范规定了本公司钢网外形，钢网标识，制作钢网使用的材料，钢网焊盘开口的工艺要求。 2范围 本规范适用于钢网的设计和制作。 3权责 工程部：负责的钢网开口进行设计。 4定义 钢网：亦称模板，是SMT印刷工序中，用来漏印焊膏或胶水的平板模具。 MARK点：为便于印刷时钢网和PCB准确对位设计的光学定位点。
CAD标准尺寸
第一章总则 第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本 专业有关的细则。 第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD 方式制图的所有方案、初步设计、施工图 阶段的设计图纸。 第1.0.3条本标准引用下列标准中的部 分条文。 1．房屋建筑CAD制图统一规则GB/T 18122-2000 2．CAD工程制图规则GB/T 18229-2000
3．房屋建筑制图统一标准GB/T 50001-2001 4．建筑制图标准GB/T 50104-2001 5．建筑结构制图标准GB/T 50105-2001 6．混凝土结构施工图平面表示方法制图规则和构造详图03G101-1 7．给水排水制图标准GB/T 50106-2001 8．采暖通风与空气调节制图标准GB/T 50114-2001 9．电气制图GB4728.1-85 10．住宅弱电设计标准图 DBJT08-97-2002 11．住宅建筑信息通讯设计安装图 DBJT08-96-2002 第二章基本设置要求 第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4 宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297 图框边距C 10 5 A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
配电箱型号规格及系统图学习
配电箱型号规格 配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5米。明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。电箱一般型号无太多意义，主要看开关。 GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1： 序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列 2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱 PXT12 PXT12 dq系列
家装CAD施工图规范大全.pdf
一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明， 符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的 表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。 3.注意事项： 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止 炸开。 注意剖视方向，索引符号指示方向应与剖视方向一致。 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同 空间的立面序号以连续数字表示，如01 02 03 04 05 06…… 同一幅图中，索引序号不得重复。 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 图面与图框内框竖线之间应留一定的距离。 确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明： 最外总体尺寸；中间结构尺寸；最内功能尺寸。 等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 门缝、抽屉缝、搁板厚度等细节不需要标注。 尺寸标注严禁炸开；严禁小数点。 5.填充说明： 详见《材料填充图例》 6.图纸目录编排（图号编号）说明： 图纸目录 设计说明 装饰专业： 总平面图——————ZP 区域空间平面图———P （天花平面图、墙体定位图、地材铺装图、立面索引图） 立面图———————E 详图———————— D （包含剖面图、大样图） 以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→（区域立面索引图)→立面图→详图。
室内配电箱尺寸选择经验
配电箱尺寸选择参考 一般来说设计时都标配电箱的大概尺寸，定做时可以不按照设计时的尺寸来做，设计所提供的尺寸仅供参考，在图纸上也注明了箱体尺寸仅供参考，可以根据不同产品和现场施工需要修改箱体尺寸，设计的也不用出变更。虽说是参考尺寸，但是设计师对箱子的大小应该心里有数，这样可以避免在施工时做的箱子和设计时差的太多，造成不必要的麻烦。 下面是我在做设计时估算箱子的方法，可以供楼主参考一下，这种方法计算出来的尺寸一般都会比实际尺寸大上一些。 1.当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM， 2当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM， 3当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40MM，深度为开关最大深度加10MM， 4当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线. 当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线.
一、电表箱: 1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120，洞底距地1100，定位详平面图。 2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120，洞底距地1100，定位详平面图。 3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120，洞底距地1400，定位详平面图。 4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120，洞底距地1400，定位详平面图。 二、总熔断器盒 1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x165，洞底距地2000，定位详平面图。 三、T接箱 T接箱（宽x高x厚）290x290x150，嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x 高x厚）280x280x130，洞顶距板底300，定位详平面图。 四、住户配电箱 1、15位住户配电箱留洞（宽x高x厚）350x250x120，洞底距地2000，定位详平面图。 2、18位住户配电箱留洞（宽x高x厚）400x250x120，洞底距地2000，定位详平面图。 3、24位住户配电箱留洞（宽x高x厚）300x430x120，洞底距地2000，定位详平面图。 五、电信分线箱 1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。 2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。洞底距地1300，定位详平面图。 3、6层采用B型箱，留洞（高x宽x厚）400x270x140。洞底距地1300，定位详平面图。 六、楼层访客对讲及安保分线箱 1、楼层访客对讲及安保分线箱实际尺寸（宽x高x厚）400x350x150，留洞（宽x高x厚）420x370x160，洞底距地2000，定位详平面图。 2、2~6层分线盒（宽x高x厚）268x208x80 七、电视分接箱 电视分接箱实际尺寸（宽x高x厚）200x200x100，留洞（宽x高x厚）220x220(H)x120，洞底距地2000，定位详平面图。 八、家庭信息箱 1、2、6层家庭信息箱留洞（宽x高x厚）300x500x120，洞底距地300，定位详平面图。3~5层家庭信息箱留洞（宽x高x厚）300x200x120，洞底距地300，定位详平面图。
钢网开口设计规范
钢网开口设计规范内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
1.目的 规范SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。. 2.适用范围 适用于本公司所有钢网的设计、制作及验收。 3.特殊定义： 钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模 具。 供板：我司自己设计的印制电路板。我司提供的印制电路板，包括Gerber 文件，印制电路板等。制作钢网时要向钢网生产厂家说明。 4.职责： 钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作 要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。 5.钢网材料、制作材料： 、网框材料： 钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch 650X550mm 550X500mm 。 、钢片材料： 钢片材料选用不锈钢板，其厚度为-0.3mm.。 、张网用钢丝网
钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力 应不低于45N。 、胶水 在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用 强度足够的胶水填充。所用的胶水不与清洗钢网溶剂起化学反应。 6.钢网标识及外形内容： 、外形图： 、PCB位置要求： 一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距 最大值不超过3.0mm。PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。 、MARK点的制作要求 6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据 PCB资料提供的大小及形状按1：1方式开口。 6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不 全部制作出来，但至少需要对角的二个MARK点。如果只有一条对角线 上两个MARK点，则另外一个MARK点需满足到此对角线的垂直距离最 远的原则选点。 6.3.3 涉及其他特殊情况，制作前通知钢网制作商。 、厂商标识内容及位置： 厂商标识应位于钢片TOP面的右下角（如图一所示），对其字体及文字 大小不做要求，但要求其符号清晰易辩，其大小不应超过一边长为 80mm*40mm的矩形区域。 、钢网标识内容及位置：
CAD制图标准规范
如何使CAD制图规范（新手必看） CAD制图规范 （一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2．每张图纸须编制图名、图号、比例、时间。 3．打印图纸按需要，比例出图。 （二）、常用制图方式。 一、常用比例 1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40 1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型 1．粗实线：0.3mm 1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。 2．中实线：0.15-0.18mm 1.平、剖面图中被剖切的次要建筑构造的轮廓线。 2.室内外平顶、立、剖面图中建筑构配件的轮廓线。 3．建筑装饰构造详图及构配件详图中一般轮廓线。 3．细实线：0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4．细虚线：0.1-0.13mm 1.室内平面、顶面图中未剖切到的主要轮廓线。 2.建筑构造及建筑装饰构配件不可见的轮廓线。 3.拟扩建的建筑轮廓线。 4.外开门立面图开门表示方式。 5．细点划线：0.1-0.13mm 1.中心线、对称线、定位轴线。 6．细折断线：0.1-0.13mm 1.不需画全的断开界线。 三、打印出图笔号1-10号线宽设置 1号红色 0.1mm 6号紫色 0.1-0.13mm 2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm
标准制图图纸尺寸大小
标准制图图纸尺寸大小 [b]图纸尺寸大小[/b] A0：1189毫米*841毫米 A1：841毫米*594毫米 A2：594毫米*420毫米A3：420毫米*297毫米 A4：297毫米*210毫米A5：210毫米*148毫米 纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。 按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。 若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。 A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。A0定义成面积为一平方米，长宽比为1:√2的纸张。接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。 B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。举例来说，B1是A1和A0的几何平均。 C组纸张尺寸是编号相同的A、B组纸张的几何平均。举例来说，C2是B2和A2的几何平均。 一张A4大小的纸张可以刚好放进一个C4大小的信封。如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。 GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》 A组 A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 A5 148×210 A6 105×148 A7 74×105 A8 52×74 A9 37×52 A10 26×37 B组 B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500 B4 250×353 B5 176×250 B6 125×176 B7 88×125 B8 62×88 B9 44×62 B10 31×44 C组 C0 917×1297 C1 648×917 C2 458×648 C3 324×458
标准cad图纸尺寸大全
标准CAD图纸尺寸大全 图纸尺寸 A0：1189毫米*841毫米 A1：841毫米*594毫米 A2：594毫米*420毫米A3：420毫米*297毫米 A4：297毫米*210毫米A5：210毫米*148毫米 纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。 按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。 若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。 A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。A0定义成面积为一平方米，长宽比为1:√2的纸张。接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。 B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。举例来说，B1是A1和A0的几何平均。 C组纸张尺寸是编号相同的A、B组纸张的几何平均。举例来说，C2是B2和A2的几何平均。 一张A4大小的纸张可以刚好放进一个C4大小的信封。如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。 GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》 A组 A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 A5 148×210 A6 105×148 A7 74×105 A8 52×74 A9 37×52 A10 26×37 B组 B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500 B4 250×353 B5 176×250 B6 125×176 B7 88×125 B8 62×88 B9 44×62 B10 31×44 C组 C0 917×1297 C1 648×917 C2 458×648 C3 324×458
配电箱型号规格大全
GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1： 序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列 2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱 PXT12 PXT12 dq系列 电气箱柜名称编号规格型号 高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF
钢网开口设计规范标准
. . . 一、目的： 规钢网的设计，确保钢网设计的标准化。 二、围： 适用于钢网的设计、制作及验收。 三、特殊定义： 钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。 供板：不是我司自己设计的印制电路板。而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。制作钢网时要向钢网生产厂家说明。 四、职责： N/A 五、钢网材料、制作材料： 5.1、网框材料： 钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网 框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。 5.2、钢片材料： 钢片材料选用不锈钢板，其厚度为0.1-0.3mm. 5.3、网用钢丝网 钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。 5.4、胶 在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的 胶水填充。所用的胶水不与清洗钢网溶剂起化学反应。
工艺选择 激光切 割/电抛光 激光切割/电抛光 激光切割/电 抛光 一般激光切割 7.2、一般原则： 钢网开口设计必须符合宽厚比和面积比： 宽厚比（Aspect Ratio ）=开口的宽度（W ）/钢片厚度（T ）>1.5 面积比（Area Ratio ）=开口面积（L ×W ）/开口孔壁面积[2×（L+W ）×T]>2/3 钢网要求 PCB 板位置居中，四角及中间力45N/cm 。 7.3、CHIP 类元件开口设计 7.3.1、 0603及以上，一般采用如下图所示的“V ”型开口： X 、Y 为焊盘尺寸，A 、B 、C 、R 为钢网开口尺寸 0603封装： A=X-0.05，B=Y-0.05，C=1/3A, D=1/3B 0805以上（含0805）封装（包含电感、钽电容）： A=X-0.05 B=Y-0.1 C=1/3A , D=1/3B 7.3.2 、0402 钢网开口与焊盘设计为1：1的关系。 Ｃ A X B Y D
工程图-图纸尺寸
工程图 一、图纸基本幅面 二、图框格式 带装订边 不带装订边（当图纸不需要装订时，将a、c换成e）
练习1：创建A4的图幅和标题栏。
注释代码： &todays_date 显示当前日期 &model_name 显示模型名称 &scale 显示绘图比例 &dwg_name 显示工程图名称 &type 显示模型类型（装配体或零件） &format 显示图纸具体规格 ¤t_sheet 显示图纸页码 &telal_sheets 显示图纸页码总数 &dtm_name 显示基准面名称 工具-选项-栏目下：“% dd -%mm- yyyy %”——“%yyyy-%mm-%dd”
一、工程图的配置： 1.修改箭头类型：文件-绘图选项-draw_arrow_style; filled-实心箭头，closed-空心箭头； 箭头宽度draw_arrow_width;、箭头长度draw_arrow_length; 2.绘图单位修改： 3.修改标注文字高度、宽度、文字与尺寸线平行或水平； 1）文件-绘图选项-drawing_text_height-标注文字高度; 2）drawing_text_width_factor-标注文字宽度; 3）text_orientation 文字与尺寸线平行或水平
4.Proe第三视角修改第一视角：文件-属性-绘图选项-projection_type-值改为first_angle-应用 5.公差显示：绘图选项-控制尺寸公差-tol_display-yes 修改公差文字大小：绘图选项-控制尺寸公差-tol_text_height_factor 三、视图与标注 工程图中两种基本元素：视图和标注。Proe逆时针为正，顺时针为负。 视图：表达零部件各处结构形状； 标注：为模型添加尺寸、公差及其他形位说明。 1.视图： 1）一般视图：移动、删除、视图方向（几何参照、角度） 2）投影视图：选择主视图—单击投影视图命令—空白区单击鼠标左键
配电箱尺寸标注标准
表箱体尺寸标注标准 一．住宅电能表箱体尺寸标注标准 2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留 插卡孔；箱体采用1.2~1.5mm钢板制作； 3.本箱体进线断路器为63A,进线截面不大于25mm2； 4.墙体留洞尺寸为箱体尺寸加10mm； 二．86系列电能表技术参数 2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；
三.住宅户内照明配电箱尺寸参数 2.墙体留洞尺寸为箱体尺寸加10mm； 3.分路断路器每极宽度为18 mm； 四．普通照明配电箱尺寸参数 2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作； 3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。 4.本箱体进线断路器为63A,进线截面不大于25mm2； 5.分路断路器每极宽度为18 mm； 6.墙体留洞尺寸为箱体尺寸加10mm；
五．动力配电箱尺寸参数 2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作； 3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。 4.墙体留洞尺寸为箱体尺寸加10mm； 5.PC级双电源带分支配电开关箱尺寸：600X800X200 六．动力配电柜参数 2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装； 3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂
七．常用变配电室低压配电柜参数 七．常用弱电箱体尺寸参数 1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm) 2.电视分线箱箱体参考尺寸450x350x150(mm)
CAD图纸幅面及图框格式尺寸
表1图纸幅面及图框格式尺寸 幅面代号A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10 2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。 图1 标题栏 图2 明细表
2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 （2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。 3、图线 1）基本线型 根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。 表2基本线型及应用 2）图线的宽度
图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表3 常用比例 原值比例1:1 缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）
图纸尺寸对照
图幅尺寸对照表
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表3 常用比例 原值比例1:1 缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n） 放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1 注：n为正整数。 二、计算机绘图（AutoCAD） 为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。 一般图层、线型和字体可作如下设置： 1．图层设置 用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。 表3 图层设置 图层名描述线型颜色线宽 01粗实线粗实线，剖切面的粗剖切线continuous 绿色0.5 02细实线细实线，细波浪线，细折断线continuous 白色0.25 03粗虚线粗虚线ACAD_ISO02W100 黄色0.5 04细虚线细虚线ACAD_ISO02W100 黄色0.25 05细点画线细点画线，剖切面的剖切线ACAD_ISO04W100 红色0.25 06粗点画线粗点画线ACAD_ISO04W100 红色0.5 07细双点画线细双点画线ACAD_ISO05W100 粉色0.25 08尺寸标注尺寸标注，投影连线，尺寸终端与符号细实线continuous 白色0.25 09辅助参考圆，包括引出线和终端（如箭头）continuous 白色0.25 10剖面符号剖面符号continuous 白色0.25 11细文本文本（细实线）continuous 白色0.25 2．字体样式设置 用STYLE命令设置常用的字体样式，一般可将“STANDARD”样式中的英文字体用“gbenor.shx”或“gbeitc.shx”，中文大字体用“gbcbig.shx”。另外根据需要可新建“仿宋体”样式，采用WINDOWS的字体“仿宋_GB2312”并将字体宽度比例设为0.7。 3．请不要在定义点（DEFPOINTS）层上画图，因为打印不出来。 4．有关样板图和图框标题栏可到FTP://202.120.165.151/PUB/毕业设计中下载。 三、图纸的折叠装订 图纸应按国家标准（GB10609.3－89）折叠成297mm×210mm(A4图纸的大小)后装订
CAD制图标准规范
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* CAD标准制图规范 CAD制图规范 （一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2．每张图纸须编制图名、图号、比例、时间。 3．打印图纸按需要，比例出图。 （二）、常用制图方式。 一、常用比例 1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40 1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：5 00 二、线型 1．粗实线：0.3mm 1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2.室内外立面图的轮廓。 3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm 1.平、剖面图中被剖切的次要建筑构造的轮廓线。 2.室内外平顶、立、剖面图中建筑构配件的轮廓线。 3．建筑装饰构造详图及构配件详图中一般轮廓线。 3．细实线：0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。4．细虚线：0.1-0.13mm 1.室内平面、顶面图中未剖切到的主要轮廓线。 2.建筑构造及建筑装饰构配件不可见的轮廓线。 3.拟扩建的建筑轮廓线。 4.外开门立面图开门表示方式。 5．细点划线：0.1-0.13mm 1.中心线、对称线、定位轴线。 6．细折断线：0.1-0.13mm 1.不需画全的断开界线。 三、打印出图笔号1-10号线宽设置 1号红色0.1mm 6号紫色0.1-0.13mm 2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm 10号特粗线：1.立面地坪线 2.索引剖切符号 3.图标上线 4.索引图标中表示索引图在本图的短线 三、剖切索引符号
