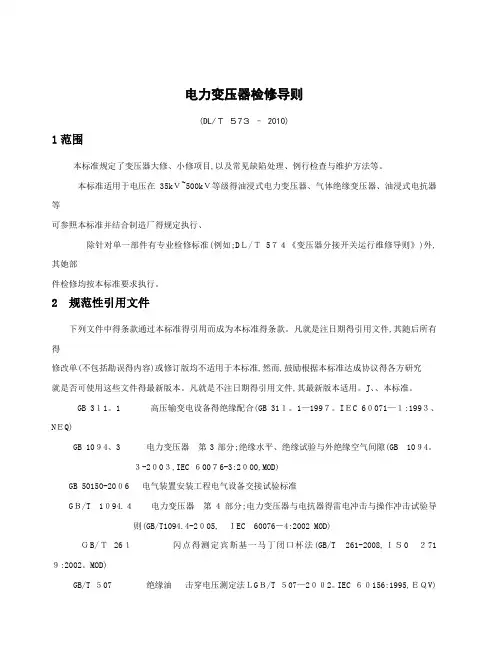

11电力变压器检修导则DLT573-2010

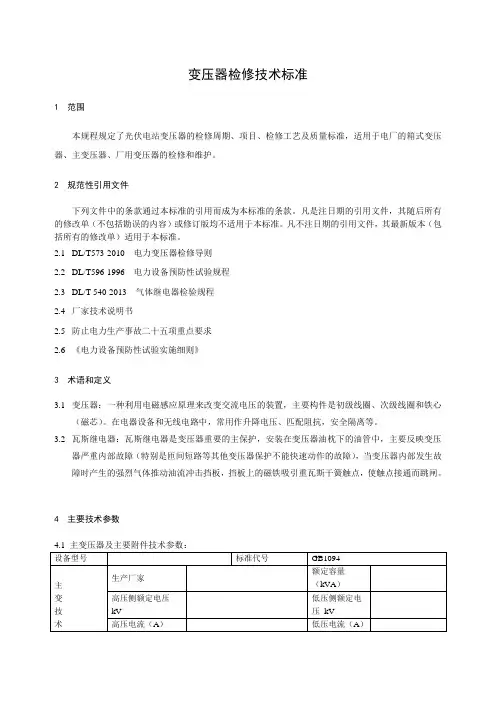

电力变压器检修导则
(DL/T 573 –2010)
1围
本标准规定了变压器大修、小修项目，以及常见缺陷处理、例行检查与维护方法等。
本标准适用于电压在35kV～500kV等级的油浸式电力变压器。气体绝缘变压器、油浸式电抗器等可参照本标准并结合制造厂的规定执行。
除针对单一部件有专业检修标准（例如；DL/T 574《变压器分接开关运行维修导则》）外，其他部件检修均按本标准要求执行。
2 规性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用。J。。本标准。
GB 311.1 高压输变电设备的绝缘配合（GB 311.1-1997。IEC 60071-1:1993。NEQ）
GB 1094.3 电力变压器第3部分；绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3-2003，IEC 60076-3:2000,MOD)
GB 50150-2006 电气装置安装工程电气设备交接试验标准
GB/T 1094.4 电力变压器第4部分；电力变压器和电抗器的雷电冲击和操作冲击试验导则(GB/T1094.4-2005, IEC 60076-4:2002 MOD)
GB/T 261 闪点的测定宾斯基一马丁闭口杯法(GB/T 261-2008，IS0 2719:2002。MOD)
GB/T 507 绝缘油击穿电压测定法LGB/T 507-2002。IEC 60156:1995，EQV）
GB/T 5654 液体绝缘材料相对电容、介质损耗因数和直流电阻率的测量(GB/T 5654-2007。
IEC 60247:2004,IDT)
GB/T 7595 运行中变压器油质量
GB/T 7598 运行中变压器油水溶性酸测定法
GB/T 7599 运行中变压器油、汽轮机油酸值测定法（BTB法）
GB/T 7600 运行中变压器油水分含量测定法（库仑法）
GB/T 7601 运行中变压器油水分含量测定法（气相色谱法）
DL/T 421 电力用油体积电阻率测定法
DL/T 423 绝缘油中含气量测定方法真空压差法
DL/T 429.9 电力系统油质试验方法绝缘油介电强度测定法
DL/T 432 电力用油中颗粒污染度测量方法
DL/T 450 绝缘油中含气量测定方法（二氧化碳洗脱法）
DL/T 572 电力变压器运行规程
DL/T 574 变压器分接开关运行维修导则
DL/T 596 电力设备预防性试验规程
DL/T 722 变压器油中溶解气体分析和判断导则
DL/T l095 变压器油带电度现场测试导则
DL/T 1096 变压器油中颗粒度限值
3术语和定义
下列术语和定义适用于本标准。
3.1 变压器大修overhaul of transformer
指在停电状态下对变压器本体排油、吊罩（吊芯）或进入油箱部进行检修及对主要组、部件进行解体检修的工作。
3.2 变压器小修minor repair of transformer
指在停电状态下对变压器箱体及组、部件进行的检修。
3.3 变压器的缺陷处理treatment of transformer defect
指对变压器本体或组、部件进行的有针对性的局部检修。
3.4 变压器例行检查与维护toutine inspection and maintenance of transformer
指对变压器本体及组、部件进行的周期性污秽清扫，螺栓紧固，防腐处理，易损件更换等。
3.5 诊断性试验diagnostic test
为进一步评估设备状态，针对出现缺陷的设备而进行的试验。
3.6 状态预知性试验condition predictive test
为获得直接或间接表征设备状态的各类信息而进行的试验。
4 总则
4.1 变压器及同类设备要贯彻预防为主，计划检修和状态检修相结合的方针，做到应修必修、修必修好、讲究实效。
4.2 本标准所列检修项目是指导性的，要建立在变压器本体及主要组、部件进行综合评估的基础上，
依据变压器检测、监测数据及试验结果，并结合运行状态，综合判断是否进行检修。
4.3 变压器本体及组、部件的检修，应遵循本标准并结合出厂技术文件要求进行。
5 例行检查与维护
5.1 不停电检查周期、项目及要求
不停电检查周期、项目及要求见表1。
5.2 停电检查周期、项目及要求
停电检查周期、项目及要求见表2。
6~35KV变压器检修、试验方案
广西石化公司2013年大检修变压器检修技术方案 编制：桂文吉 审核： 批准： 动力部电气装置
目录 一工程概况 二检修项目 三编制依据 四检修组织 五检修工艺及技术要求 六安全措施
一工程概况 广西石化全厂共有108台变压器，由ABB公司220KV变压器、江苏华鹏35KV变压器、广州维奥依林6KV变压器、顺特6KV干式变压器组成。开工运行平稳，没有出现过变压器事故，在本次大检修当中重点进行常规检修、维护保养、变压器试验。 二检修项目 2.1 油变检修项目 2.1.1检查并拧紧套管引出线的接头； 2.1.2放出储油柜中的污泥，检查油位计； 2.1.3净油器及放油阀的检查； 2.1.4冷却器、储油柜、安全气道及其保护膜的检检查； 2.1.5套管密封、顶部连接帽密封衬垫的检查，瓷绝缘的检查、清扫； 2.1.6检查各种保护装置、测量装置及操作控制箱，并进行试验； 2.1.7检查有载或无载分接开关； 2.1.8充油套管及本体补充变压器油； 2.1.9检查接地装置； 2.1.10油箱及附件检查防腐； 2.1.11检查并消除已发现而就地能消除的缺陷；、 2.1.12 全面清扫 2.1.13进行规定的测量和试验。 三检修依据
3.1《石油化工设备维护检修规程（第六册）（SHS06002-2004） 3.2《电业安全工作规程》DL408-91 3.3《电力变压器检修导则》；DL/T573-95 3.4《电力变压器运行规程》；DL/T572-95 3.5《电力设备预防性试验规程》；DL/T596-1996 四检修组织 检修负责人 技术负责人 安全员 检修班组 班长 五检修工艺及技术要求 5.1油变部分 5.1冷却系统检修 5.1.1冷却风机应清洁、牢固、转动灵活、叶片完好；试运转时应无振动、过热或碰擦等情况、转向应正确；电动机操作回路、开关等绝缘良好。 5.1.2强迫油循环系统的油、水管路应完好无渗漏；管路中的阀门应操作灵活，开闭位置正确；阀门及法兰连接处应密封良好 5.1.3强迫油循环泵转向应正确，转动时应无异音、振动和过热现象；其密封应良好，无渗油或进气现象。 5.1.4差压继电器、流动继电器应经校验合格，且密封良好，动作可
