门禁磁力锁接线图及安装步骤
门禁磁力锁接线图及安装步骤
磁力锁：生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯保护锁体。
目前电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压，如此电磁锁的吸力才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
磁力锁的安装方法
外开门的表面安装方法

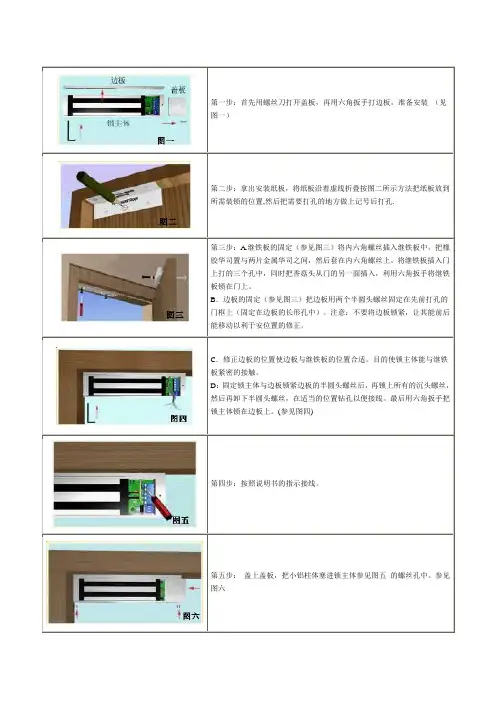

第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装；
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔；
第三步：
A、继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上；
B、边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上(固
门禁控制器接线原理图
门禁系统操作手册门禁控制器接线--原理图
1
一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册 门禁系统操作手册 485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用 485 集线器可以扩展多条总线。支持多达6 个输出和10 个输入。型号有单门、双门、4门等。 ? 标准485（波特率9600）通讯； ? 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里 面； 双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报 警记录）超出容量，将覆盖最早的记录）； ? 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、 首卡开门等； ? 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能； ? 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等； ? 默认支持2—4个weigend 读卡器，自动适应26、34、37协议； ? 支持多达6 个输出，分别控制门和报警输出联动； ? 多门控制器支持互锁、防潜返功能； ? 所有设备可以混合安装在一个系统里面； ? 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控； ? 内置web 网页，同时可以网络实时监控； 2．T CP/IP控制器特性 以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据 复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。是一个可以通过以太 网进行远程管理的门禁系统。型号有单门、双门、4门等。 ? 标准10M TCP/IP 通讯； ? 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000； ? 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。在 脱 机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；双存储器，卡数据、 刷卡数据分别存储。
门禁系统安装规范及调试要点
门禁设备安装规范及系统调试要点
RS485 联网通讯 门禁系统示意图
目
录
第一章 门禁设备的安装与系统调试步骤 ........................................................................................................... 2
门禁设备的安装 .........................................................................................................................................................................2
第二章 选用线材及工程布线 ............................................................................................................................... 3
第 2.1 节 布线接线注意事项 .................................................................................................................................................3 第 2.2 节 网线选用及布线技巧--RS485 联网门禁...............................................................................................................3 第 2.3 节 网线选用及布线技巧—TCP/IP 网络门禁.............................................................................................................5 第 2.4 节 门禁控制单元---线材选用及布线技巧................................................................................................................6
第三章 门禁设备的安装与接线 ........................................................................................................................... 8
第 3.1 节 门禁控制器的安装 .................................................................................................................................................9 第 3.2 节 读卡器的安装与连接 .............................................................................................................................................9 第 3.3 节 电锁及锁电源的安装与连接 ...............................................................................................................................10 第 3.4 节 出门按钮的安装与连接 .......................................................................................................................................12 第 3.5 节 消防联动、门磁、红外、声光报警器的安装与连接........................................................................................12
第四章 门禁系统调试中的常见问题 ................................................................................................................. 12
第 5.1 节 门禁系统 RS485 总线通讯方面的问题................................................................................................................12 第 5.2 节 门禁系统 TCP/IP 网络通讯方面的问题..............................................................................................................13 第 5.3 节 开不了门（电锁不动作）的问题 .......................................................................................................................13
门禁控制器接线原理图
门禁系统操作手册门禁控制器接线原理图
1
一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册 门禁系统操作手册 485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。支持多达6 个输出和10 个输入。型号有单门、双门、4门等。 标准485（波特率9600）通讯； 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面； 双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报 警记录）超出容量，将覆盖最早的记录）； 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等； 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能； 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等； 默认支持2—4个weigend 读卡器，自动适应26、34、37协议； 支持多达6 个输出，分别控制门和报警输出联动； 多门控制器支持互锁、防潜返功能； 所有设备可以混合安装在一个系统里面； 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控； 内置web 网页，同时可以网络实时监控； 2．T CP/IP控制器特性 以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据 复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。是一个可以通过以太 网进行远程管理的门禁系统。型号有单门、双门、4门等。 标准10M TCP/IP 通讯； 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000； 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。在脱
门禁控制器接线原理图
门禁系统维护方案门禁控制器接线原理图
1
一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册 门禁系统操作手册 485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用 485 集线器可以扩展多条总线。支持多达6 个输出和10 个输入。型号有单门、双门、4门等。 ? 标准485（波特率9600）通讯； ? 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里 面； 双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报 警记录）超出容量，将覆盖最早的记录）； ? 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、 首卡开门等； ? 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能； ? 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等； ? 默认支持2—4个weigend 读卡器，自动适应26、34、37协议； ? 支持多达6 个输出，分别控制门和报警输出联动； ? 多门控制器支持互锁、防潜返功能； ? 所有设备可以混合安装在一个系统里面； ? 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控； ? 内置web 网页，同时可以网络实时监控； 2．T CP/IP控制器特性 以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据 复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。是一个可以通过以太 网进行远程管理的门禁系统。型号有单门、双门、4门等。 ? 标准10M TCP/IP 通讯； ? 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000； ? 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。在 脱 机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；双存储器，卡数据、
电磁锁安装图文
电磁锁安装方法 一、外开木门安装 第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一） 第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔. 第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。 B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。 C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。 D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸
下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。(参见图四) 第四步：按照说明书的指示接线。 第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。参见图六 图七与图八所示为典型的外开门外置式的安装式样。 安装注意事项 在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。二、内开门的表面安装
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。 a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。 b．用六角扳手将锁主体锁在L1支架上。 c. 对应于L1支架的位置把Z2支架固定在门上。 d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。 e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。 f. 如果是双扇门，可以用两个Z &L支架
可视对讲门禁系统原理及接线图
可视对讲门禁系统原理及接线图 可视对讲门禁系统原理说明可视对讲门禁系统接线图可视对讲门禁系统原理说明下图是该对讲门铃的 主电路，二图是室内话机部分。变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压，得到+12V直流电压，经插座Vl输入，一路直接给继电器K供电，另一路经D3隔离，产生VCC给其他电路供电。当户外有人按下按键S1～S10之一时，如按下的是Sl，此时Q5 基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚，喇叭LB到地，形成电流通路，相当于把R17下端接地，故Q5基极为低电平，Q5饱和导通，音乐lC②脚有触发高电平，其③脚输出音乐信号，经Ul(LM386)放大后，由Ul⑤脚输出，经V6①脚、Sl，话机又簧开关SA②、③脚送到喇叭LB，使之发出声音。由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA④脚，再经插座V3②脚耦合至 U2(TDA2822M)⑦脚，放大后由①脚输出，使按门铃者也可以听到LB1发出的声音。主人听到LB发出的声音后，摘下话机，屋内与户外的二人可以通话。MIC1拾取的声音信号送入U2⑥脚，放大后由③脚输出，经插座V3①脚、话机上的C3，话机开关SA①、③脚耦合到喇叭LB，主人可听到对方的说话声。VCC经主电路的R5降压后，再经插座V3②
脚给室内话机的MIC2和Ql供电。主人的说话声经MIC2拾取、Ql放大后，又经话机开关SA④、⑥脚，插座V3②脚送至U2⑦脚，放大后由①脚输出，推动喇叭LB1发声，从而实现二人间的通话。主人摘下话机后，插座V6①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐lC和Ul都停止工作。插座V3①脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合门无法打开。当主人按下开锁开关SB后，V3①脚接地，ZD1截止，Ql截止，Ql集电极的高电平经Cll耦合到Q2基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。可视对讲门禁系统接线图 可视对讲系统门铃故障维修按下Sl～ Sl0中的任意一键，若能听到门铃声，说明Q5、音乐IC和Ul工作基本正常。双方能通话，说明U2和室内话机工作基本正常。插座V3①脚正常是高电位，①脚对地短接时，若能听到继电器K的吸合声，说明开锁电路是正常的。楼宇门对讲系统，分立元件多、电路复杂，但有了原理图，维修就容易了。由于供电电压低，故障率并不高。电磁锁使用频繁，故易损坏。维修时，若能听到继电器K的吸合声，但电磁锁不动作，可认定电磁锁损坏。另外，由于震动的原因，主电路易发生开焊故障。
门禁接线说明
刷卡门禁接线说明 1.电源NC 接电锁红线 2.电源GND接电锁黑线 3.电源+12V接门禁主机+12V 4.电源GND接主机GND 5.电源PUSH接主机PUSH /NO 6.门禁机与开关OPUNSW和DGND分别接开关两端 7.门禁机与门铃门禁机的两个BELL分别接门铃的两端 1.DGND 出门按钮正 2.DOIOR1 3.OPENSW 出门按钮负 4.PUSH/ NO 控制 5.NC 常开 6.GND 电源负 7.+12V 电源正 8.BELL 门铃 9.BELL 门铃 刷卡门禁修改操作表 功能设置第一步第二部第三部第四部第五步 修改编程密码按输按0 输入6位新编码重复一次编码修改开锁时间* 入按2 输入03（TT=03秒）按*号退出 键编 修改通用密码程按3 输入4为新编码按*号退出 密 码输入3位编码 增加有效卡按5 （注001~500之间+感应卡（1~n张） 不可重复） 删除有效卡按7 输入3位编码或感应删除卡 注；编程默认密码；990101 开门密码；1234 卡密码默认；0000 强制恢复出厂编程密码；短接J2 两孔后松开即可。
中控F7指纹门禁接线说明 1.主机的电源接；正极 +12V 负极 GND 2.主机的 COM 和 GND 要短接 3.主机的 控制线接NO 门禁控制电源；NC 和接锁正极 GND 接锁负极 ；PUSH 接主机的控制线和出门按钮的正极 ；出门按钮的负极接 GND ；+12V 接主机的正极GND 接主机的负极 中控F7射频卡门禁接线 12V 电源正极 GND 电源负极 NO 常开（控制端正极） COM 公共端（控制负） 主机线排列图 ALM- 报警正 RJ451 考勤端口 ALM+ 报警负 RJ452 NC 常闭 RJ453 COM 公共端 RJ456 NO 常开 J12 wiegand 输出 BUT 出门按钮正 WDO GND 出门按钮负 GND SEN 门磁 RXD RS232 BEL+ 门铃正 TXD BEL- 门铃负 GND GND 电源负 485A RS485 12V 电源正 485B OTA600考勤门禁接线 PSK NO （控制正） D1 COM （控制负） DO NC VOUT +5V GND GND GND （电源负） 485+ +9V （电源正） 485_ 注；只接以上说明的，其他均不需要接 门禁电源； 磁力锁；V+(电源正) 12V(电源正 双开门 V —电源负 GND （电源负
多台门禁系统接线图
一台门禁机接一把电磁锁或接一把不通电常开电插锁接线图 12V 电源 负 正 负 正 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图 12V 电源 正 13- 14+ 负 正 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏，如果电源支持的电流够 大可以共用12v 电源。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图 12V 电源 4 8 12 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏，如果电源支持的电流够 大可以共用12v 电源
一台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图 12V 电源 负 正 负 正 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。刷卡锁要接12v 电源供 电，如果电源支持的电流够大可以共用12v 电源。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图 12V 电源 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。刷卡锁要接12v 电源供 电，如果电源支持的电流够大可以共用12v 电源。红色线表示两个接线柱要接在一起。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图 12V 电源 负 正 8脚继电器 负 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。刷卡锁要接12v 电源供 电，如果电源支持的电流够大可以共用12v 电源。红色线表示两个接线柱要接在一起。
电磁锁安装使用说明书(双孔)
电磁锁安装使用说明书 欢迎使用电磁锁系列产品,为保护您的权益不受损害,使用前请详细阅读本产品安装使用说明书,如有疑问可直接向经销处咨询。 电磁锁是针对楼宇门禁防盗门用机械锁开门、关门噪声大，遭遇火灾或突发事故难以及时开门等缺点而开发的新型锁具。本锁还可装上信息反馈开关，配合门禁系统软件，可在室内外远距离监控门的开门状态和闭门状态。 一、 结构与原理 本系列电磁锁由锁体、吸板及控制盒等部件组成，采用钥匙开锁或旋钮（按钮）开锁。开锁时，由于机械锁触发开锁开关，使电磁锁断电，电磁吸力消除，门即可打开。开门后延时关门间5～20秒钟后上锁，延时时间可以通过控制盒里面的电位器进行调节。 二、 型号说明 □ □ □ □ 功能：带指示灯用“D ” 带延时用“X ” 带信号反馈用“F ” 安装型式：明装型式用“M ” 嵌入式用“Q ” 设计级别，用三位阿拉伯数字表示，如：180、280、320 电磁锁型号 三、 技术参数 ■复位时间：3～40秒可任意调节； ■使用湿度范围：-40～+70℃ ■双联型电磁锁安装尺寸及电器数据（除电压外）是单联型的2倍； ■电源电压充许偏差范围+10%能正常使用。 四、电磁锁型号、规格及安装孔位尺寸： 1、嵌入式电磁锁（单位：mm ） 2、明装式电磁锁（单位：mm ） 3、吸板（嵌入式与挂装式相同） 四、 安装与使用
1、 控制盒的安装 ① 安装方法：控制盒装在门的房间内侧面，锁头朝门外。 ② 接线方法下见电磁锁控制盒系统接线图; ③ 进门时将钥匙插入锁头顺时针轻轻转动,当听到提示音(嘀……)门就打开了,再将钥匙反时针转归位拔出。电磁锁将延时3～40秒钟后关门自动上锁。若开门时间超过延时时间，应先将门推离吸板10厘米以上，门就不上锁，待进入后再将门关上复原，门即上锁。当出门时，只需旋转控制盒背面旋钮或按按钮开关，当听到提示间（嘀……）时，锁就打开。电磁锁将延时3～40秒钟后自动上锁。如线路电压过低（7V 以下）不能触发开锁信号,门锁处于打开状态. 2、 锁体与吸板的安装（见安装总图） 六、 电磁锁控制盒系统接线图 带反馈磁力锁反馈输出说明 带延时磁力锁接线图 七、 注意事项： 1、 锁体、控制盒及吸板请按本说明书安装，不可采用电焊或其他方法安装； 2、 本锁10㎜范围内有强磁场产生，通磁物件禁止接近，以免因磁化可能带来损失； 3、 本锁额定直流电压12V-18V ，非常规电磁锁（包括电压、配件等）。用户可向本公司另行定制； 4、 本产品如有改进，恕不另行通知。 锁体安装总图
磁力锁说明书
1、吸力强，磁吸力为280kg。 本锁利用优质电工材料和先进加工工艺制造而成，外型美观，吸力强，无剩磁。 2、无机械磨损，克服一般要机械锁和电子锁缺陷，使用寿命长。 3、电源为12/24伏双直流电压入口。 4、启动电流0.45A，持续电流为0.45A，温升为室温+15℃。 锁体尺寸：250*47*25mm 吸合力：280kg（静态直线） 电压：DC12V\DC24V 电流：480mA\240mA 安装方式：明装 状态指示灯：LED 安全类型：断电开锁 电磁锁的安装方法电磁锁(磁力锁)的标准安装方法[图]一．外开门的表面安装方法：（参照图一至图八） 第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图 一） 第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打 孔. 第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。 C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。 D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在 边板上。(参见图四) 第四步：按照说明书的指示接线。 第五步：盖上盖板，把小铝柱体塞进锁主体(参见图五)的螺丝孔中。 参见图六 图七与图八所示为典型的外开门外置式的安装式样
单双门禁系统安装方法
单门、双门、四门系列门禁安装及说明 门禁系统分为两种类型，总线和网络型。总线型分单门、双门、四门等门禁控制器通过485总线方式直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。网络型分两种方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮、读卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品，和其他门禁原理相同。 一、门磁 1).门磁的功能和原理，门磁在门禁系统中的应用。 门磁是用来检测门是否关闭的一个小型感应器，有很多电锁是带了门磁功能的，建议客户如果门禁系统中用到门磁，最好是采购带门磁功能（门状态反馈功能）的电锁。如果电锁没有带门磁功能，可以自行选购门磁，门磁大小比一元硬币略大，价格在十几块钱左右。 市面上常见的一款暗装式门磁，不带电线的一端内藏磁铁，带电线的低端内部藏有干簧管等元器件，当磁铁接近时，电线输出闭合信号，当磁铁远离时，两条电线输出开路信号。不带电线的一端装在门的顶部，带电线的一端装在门框上。门关好时，两端正好重叠接近。市面上还有一些门磁是方形的，适用于明装场合，用于门窗上。 2).门磁在门禁系统中的主要作用在于以下几点： 在软件实时监控时，可以看到每个门现在的状态是开着的还是关着的。 可以配合门禁控制器启用门被非法闯入（没有刷卡或者按按钮的合法操作，而门被打开了，例如踹开或者撬开）报警。 可以配合门禁控制器启用门长时间未关闭报警。 备注：如果不需要这几个功能的门禁系统，可以不接门磁。如果需要这几个功能，就将门磁接到控制器的门磁输入点（例如 Sen1 GND）上，不用区分正负。如果一个大型多门门禁系统，只有几个门用到门磁的这几个功能，则其他的门磁输入点（例如 Sen1 GND）用导线进行短接，避免产生误报警信号 二、电磁锁 目前，门禁控制器控制门开、闭的主要执行机构是各类电锁，包括锁扣、磁力锁、电插锁等，锁扣、磁力锁多用于木门，而电插锁多用于玻璃门，一般锁具是采用直流方式供电，供电电压从12V到18V甚至24V不等，因此功耗也各不相同，出于节能的考虑，门锁要根据具体需要进行合理选择：在重要场合，门锁要经得住一定的外界冲击破坏，因此可以选用大功率的电锁，而一般性的场合，如果要求不高，可以采用12V供电的电锁。就目前具体使用情况来看，绝大多数电锁是采用工作电压为12V，待机状态电流消耗小于1A的小功率电锁。 以下为门锁安装步骤及示意图： 1).双开门(电插锁ML150-6 )
中控门禁系统设计方案2
门禁系统设计方案 目录 第一章门禁系统概述 (3) 1.1.门禁系统介绍 (3) 1.2.系统的功能和作用 (3) 第二章设计原则和主要设计依据规范 (4) 2.1设计原则 (4) 2.2主要设计依据规范 (5) 第三章门禁系统的设计技术要求及功能特点 (6) 3.1门禁系统设计技术要求 (6) 3.2系统功能 (6) 3.3系统特点 (6) 第四章系统硬件介绍 (7) 4.1门禁最小运行单元结构示意图 (7) 4.2.不同形式的门对门禁系统的安装要求 (8) 4.3.电锁种类及安装示意 (9) 4.4门禁一体机介绍 (11) 第五章门禁系统软件介绍 (12) 5.1门禁管理软件Access3.0 (12) 5.2门禁管理系统功能 (13) 第六章XX项目设计方案及建议 (14) 第七章门禁系统示意图及工作流程 (14) 7.1门禁系统示意图 (17) 7.2门禁系统工作流程 (17)
第一章门禁系统概述 1.1.门禁系统介绍 随着科学技术的不断进步，人们对工作，生活的自动化水平也提出了越来越高的要求，“智能门禁管理系统”就是为了满足人们对现代化办公和生活场所的更高层次安全管理的需要应运而生的。目前智能门禁管理系统已广泛应用于工厂、学校、写字楼宇、物业小区、商店、金融系统、电信系统、军事系统、宾馆等多种场合，大大提高了整体的工作效率及系统安全管理需求。传统的方法是工作人员对出入人员进行登记放行，这种方法费事、费力又容易出错，而且管理不严格。因而智能、安全、高效的现代化门禁管理已经成为社会发展的必然趋势，同时它也是现代化智能建筑的一个重要组成部分。 门禁管理是现代安全防范系统的重要组成部分，随着国内对门禁系统的安全性、先进性和稳定性要求的提高，迫切需要一种高性能的门禁系统，现在比较常用门禁系统主要有生物识别（指纹、掌形、虹膜等）和以射频卡系统为代表的系统，应用最广最传统的还是射频卡门禁系统。 1.2.系统的功能和作用 可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。 一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限，授权持卡进入其职责范围内可以进入的门。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。 可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的办公室，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的办公或开发场所顺手拿走您的业务资料或核心技术资料。您可以有充裕的时间在存心刁难的上级主管单位人员进入您办公室之前处理好相应的文件。 如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为每个人重新配钥匙。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或破坏等报复活动，如果您不采用感应卡门禁管理方式，您恐怕为了以防万一必须多次更换大门的锁。 采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开您的电锁进入您的场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的场所。 可以进行软件强制性操作，例如您在办公室里正进行秘密重大的协商或电话，不想被人打扰，您可以通过软件的功能强制门关闭，这样即使授权的持卡人员也无法进入，进行完毕后，您可以通过软件恢复系统正常。 可以实时监控门的状态和感应卡执卡者的出入状况，并可以比较显示照片，避免非法持有者冒充进入。
门禁系统安装与调试手册
文档编号：ICSE1104004 版本号： DACMJ-M4型门禁控制器 安装和调试手册 深圳达实信息技术有限公司 2011年4月 文档摘要 项目名称：M4门禁控制器安装与调试 文档撰稿：吕绍鑫 编写日期： 参考文献： 修改记录
目录 产品简介 (1) 产品功能特点 (1) 性能指标 (2) 第二章系统的安装 (2) 门禁控制系统硬件组成 (2) 接线图 (4) 第三章线路布置 (5) 安装步骤 (5) IP通讯连接 (7) 第四章系统调试 (7) 硬件调试 (7) 软件调试 (7) 第五章工程建议和注意事项 (14) 工程建议 (14) 在使用本设备时，务必应遵循下述基本注意事项 (15) 第六章紧急预案 (15) 第七章常见故障及诊断 (16)
第一章产品功能介绍 1.1.产品简介 M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。 M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。它采用TCP/IP通讯方式，可实现实时数据上传功能。配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。也可提供控制器接口软件，方便开发其它特殊应用系统。 1.2.产品功能特点 门禁控制控制四个门或两个门的双向进出 标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。 多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘 TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。 远程在线升级通过TCP/IP对设备升级禁控制器硬件底层程序的功能，方便系统扩展和系统升级迅速完成。
中控X6门禁系统示意图
门禁系统示意图 门禁系统功能简介 ①用户在设备上验证通 过后，设备会输出锁控 信号，将锁开启。 ②门磁将会自动检测开 关状态，当门被意外 打开或门未关好时，将 触发报警信号(开关 量信号)。 ③可外接出门开关，方 便在室将门打开。 ④可外接门铃。 ⑤当设备被非法拆卸， 设备将输出报警信号。 连接门锁 连接门锁 警告：请勿带电接线！ 备注： 1 .本设备可支持常开型和常闭型锁，只要分别连接在不同的端子上即可。对通电时打开，断电时关闭的锁，应该使用NO端子，对通电时关闭、断电时打开的锁，应该使用NC端子。 2 .为了防止电锁在开关瞬间产生自感电动势对门禁系统的影响，在门 禁系统现场应用接线时，需要在电锁上并联一个型号FR107的二 极管（有随机配备FR107二极管，请勿将其正负极接反）把电锁 开关瞬间产生的自感电动势释放 1) 设备与锁共用电源 设备与锁可共用电源情况: ULOCK=12V，I-ILOCK>1A…① 且锁与设备之间的距离较近时。 2) 设备与锁不共用电源 设备与锁不共用电源情况： （1) ULOCK =12V 且I-ILO CK≤1A； （2) ULOCK≠12V； （3) 锁与设备之间的距离较远时。
①：定义为设备电源输出的电流，ULOCK定义为锁的工作电压，ILOCK定义为锁 的工作电流。 3) 一台门禁机控制两把锁4) 两台门禁机控制一把锁 连接其他装置
备注：本机只能接报警输出小于或等于DC12V的报警器。 连接电源 本设备的工作电源为 DC12V，工作电流为 500mA，待机电流为 50mA， 将电源的正负极连接在+12V 和 GND 之间即可工作(请勿将正负极接反)。 门禁一体机操作说明
智能门禁系统门禁弱电系统组成和接线方法
智能门禁系统门禁弱电系统组成和接线方法 门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。 ▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。好下面我们来接线。 先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
▲门禁电源接线 接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图 门禁电源接线端子 大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。后面是接门铃对讲，蓄电池的，我一般都不用，
所以不讲了。下面先接磁力锁，磁力锁就红黑两根线，如下图 ▲磁力锁接COM跟NC 红色线接NC,黑色线COM，螺丝一拧接上去就可以了。 下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图
▲门禁一体机接线 ▲门禁电源这头接线 这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。开门按钮线不分正负，随便接。如下两图
中控门禁网络连接操作 改
