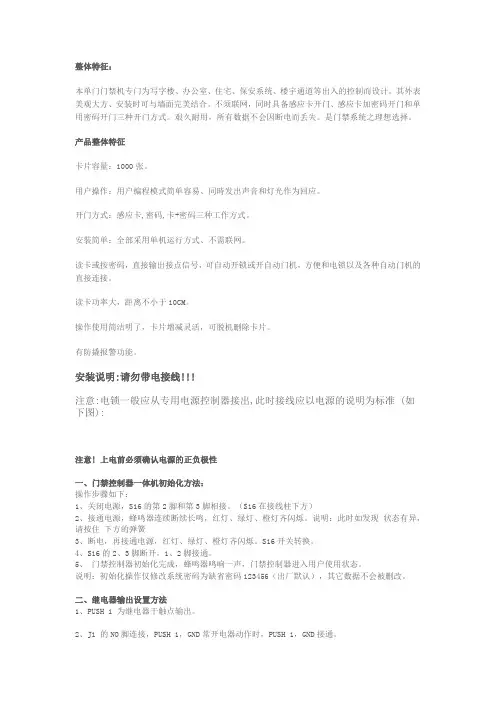

T10 单门门禁机

T10 单门门禁机
T10 单门门禁机

门禁一体机

使用说明书V2.4 一 产品功能及技术参数

1.1产品功能 此机器是一款采用非接触式感应卡和密码进行出入管制的门禁一体机,使用简单、性能可靠,主要有以下功能: 1、卡开门、密码开门、卡加密码开门 三种开门方式; 2、两组信号独立输出,一组继电器干触点信号和一组对地信号PUSH (低电平); 3、一组开门按钮接口;一组门铃接口; 4、一组WG26接口,可作为WG 信号的输入或者输出(仅适用于部分型号);

1.3出厂参数默认值

1.4声光状态提示

灯快闪:亮0.5秒灭0.5秒 灯慢闪:亮1秒灭1秒

蜂鸣器短鸣:滴 蜂鸣器长鸣:滴—

二 安装和接线说明

2.1接线端子说明

JP2:

2.2接线示意图

注:如直接用继电器驱动电锁,请在电锁的正负端并接一个续流二极管。

三门禁机编程

3.1编程操作说明:(编程密码出厂值为:123456)(注:所有密码都可以是3~6位数字)3.2、初始化编程密码(123456)与设置母卡(管理卡)

第一步:断电,把RST(S1)跳线帽连接2、3端,重新上电,三声长鸣后绿灯快闪,此时编程密码恢复为出厂值(123456)

第二步(如无需母卡,此步骤可省略):连续刷两张空白卡(第一张为“增加卡”,第二张“删除卡”),此时红灯闪烁、连续短鸣。第三步:断电,跳线帽重新连接1、2端,最后重新上电,编程密码初始化成功和母卡增加完成。

3.3母卡的使用

增加用户卡:在待机状态下,刷“增加卡”,再刷要增加的用户卡,然后刷“增加卡”退出

删除用户卡:在待机状态下,刷“删除卡”,再刷要删除的用户卡,然后刷“删除卡”退出

删除全部用户:在待机状态下,刷“删除卡”,再刷“增加卡”,然后刷“删除卡”退出。此操作会删除所有用户,包括个人

密码用户(不含公共密码)。

3.4用户编号说明

机器默认的用户编号由4位数组成。从0001开始每增加一个用户,用户编号就自动加1;中间有删除单个用户时,该编号自动置空,新增用户编号还是在最后的用户编号上加1;执行删除全部用户命令(编程命令40 或者用管理卡)后,用户编号从0001重新开始。公共开门密码不占用用户编号。

3.5修改与卡对应的个人开门密码:

开门模式设为“卡加密码开门”,用户刷卡接着输入开门密码并按“#”,成功开门后的5 秒内,长按“井”直到绿灯快闪,

蜂鸣器长鸣一声,与该卡对应的个人开门密码修改成功。

一体机设计安装使用说明

Digitalor? 感应卡+密码键盘门禁一体机IDC-1688S 250张卡,250组密码(或1组通用密码),3种开门模式 一.产品简介 IDC-1688S门禁一体机专门为电动门锁及安全防范系统而设计,具备感应卡开门,密码开门,感应卡+密码开门三种开门模式,编程设置直接在键盘上进行。 IDC-1688S具备多组密码模式和单组通用密码模式给用户自行选择;可选择按键验码或自动验码操作,输入密码可以自动验码确认。可连接室内开门按钮,门铃;具有安全防范的自动锁机功能及防拆警号功能。 IDC-1688S设计先进,性能优越,采用最新的微处理器及大容量储存芯片,所有已设置的资料不会因断电而丢失。 IDC-1688S操作简单,变成容易,使用方便,安全可靠,是应用于办公室、住宅、工厂等场所的理想门禁装置。 二.技术参数 工作电压:12V DC±10% 静态电流:< 30mA 继电器输出:常开和常闭无源接点,最大接点电流3A/24V DC 储存容量:250张卡,250组密码,或1组通用密码 读卡距离:最大读卡距离10CM 感应卡类型:EM卡,125KHZ 工作温度:-20℃-60℃ 工作湿度:10%-90% 尺寸:117×117×21mm 重量:140g 三.声光显示 注意:1.按键有效,有效时间保持10秒(KEY ACT灯亮10秒),10秒内不再按键输入,自动恢复正常备用状态。 2.如果输入有误,按#键即可取消,或等待10秒后再重新输入。

四.编程及功能设置 Digitalor 建议:新门禁一体机使用之前,每一项编程都要进行一遍,以确保功能及数据符合使用者的要求,运用安全畅顺。 编程密码= 管理密码= 主密码 提示:编程方法,简单容易。编程时候,不要心急,跟着步骤,按照程序,看清说明。 编程方法: 初始编程密码1234 编程完毕须按#键确认(绿灯停止闪烁),60秒内按*键恢复正常备用状态。 注意:(1)编程操作有效,黄灯连续闪烁2次,蜂鸣器连续鸣响2声;编程操作无效,黄灯连续闪烁5次,蜂鸣器连续鸣响5声。 (2)代码/用户卡/密码,都不得重复设置,若在同一变成项目内重复设置,则不能输入,并会发出提示信号:黄灯连续闪烁5次,蜂鸣器连续鸣响5声。必须将旧资料删除,才能重新设置。(删 除方法参考编程第4项及第7项) 1.进入编程状体 按*→编程密码(4-8位数字,初始密码为1234)→#(进入编程状态) 2.修改编程密码(新门禁一体机投入使用前,必须修改变成密码,以确保安全) 3.登记用户卡 (登录用户卡时,将用户卡编上用户代码。用户代码可以是000-999任意3位数字,同一代码不能重复 使用。用户代码必须保存,以便记录。) 按1→输入3位数字的用户代码→读卡→#(登录用户卡时,必须留意读卡是否成功,如果读卡成功会见 到黄灯连续闪烁2次及听到蜂鸣器连续鸣响2声)。 注:如果连续登录多张用户卡,则在登录每张卡之后不必按#键,重复上述操作步骤,最后登录完毕才按#键确认。 4.删除用户卡(有3种方法) A.按2→0000→#(删除全部用户卡) B.按21→读卡→#(删除被读的卡) C.按21→该卡的用户代码(3位数字)→#(删除该代码的卡) 5.设置开门模式(使用时,可选择其中1种模式) A.按3→00→#(读卡有效开门) B.按3→01→#(读卡开门或密码开门) C.按3→02→#(读卡+密码开门) 注:出厂设置为(B)“读卡开门或密码开门” 6.设置开门时间 按4→(01-99秒)→#(开门时间可设置为1-99秒) 注:出长设置开门时间为3秒。 7.设置开门密码(使用时,可选择以前其中1种模式) A.单组密码模式(通用开门密码) 按5→00→用户密码(4-8位数字)→# *删除已设置的密码(单组密码模式适用) 单组密码模式,输入新密码时,原有的密码会自动删除。

单门门禁机说明书(3跟线)

门禁一体机 说 明 书 使用前请仔细阅读本说明书 一、产品简介 本产品是普通刷卡门禁机:具有操作简单,运行稳定等优点,支持外接读卡器、可做读卡器使用,多种验证方式密码开门、卡开门、卡+密码开门三种开门方式。 使用范围:任何需要权限控制的通道

二、接线示意图 门禁接线座专用电源接线座专用门禁锁 三、增加删除用户 1、验证方法 1、卡用户:直接刷卡验证成功后,绿灯点亮,输出开门信号 2、密码用户:先输入密码,最后按#,成功后,绿灯点亮,输出开门信号 3、卡+密码:先刷卡,再输入密码,按#号结束验证,绿灯点亮,输出开门信号 2、增加用户 A、刷卡注册户卡: 1、依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 2、依次按“5”→可连续刷卡登记→按“#”蜂鸣器响两声,成功提示,按2下“*”退出编程 B、输入卡号注册: 1、依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 2、依次按“2”→输入ID 10位数编号→按“#”蜂鸣器响两声,成功提示,按2下“*”退出编程 C、密码注册: 1、依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 2、依次按“3”→输入6位任意数字→按“#”蜂鸣器响两声,成功提示,按2下“*”退出编程 3、删除用户 依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 A、刷卡删除:依次按“8”→按“1”→可连续刷卡删除→按“#”蜂鸣器响两声,成

功提示,按2下“*”退出编程 B、输入卡号删除:依次按“8”→按“2”→输入10位卡号→按“#”蜂鸣器响两声,成功提示,若要继续删除,请重新按“2”→输入10位卡号→按“#”,按2下“*”退出编程 C、密码删除:依次按“8”→按“3”→输入密码→按“#”蜂鸣器响两声,成功提示 若要继续删除,请重新按“3”→输入密码→按“#”结束,按2下“*”退出编程 四、卡+密码注册 1、依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 2、依次按“4”→输入ID10位数编号→再输入6位任意数字→按“#”蜂鸣器响两声,成功提示,按2下“*”退出编程 五、设置开门时间:(默认开门6秒) 1、依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 2、依次按“7”→输入1-9数字→按“#”蜂鸣器响两声,成功提示,按2下“*”退出编程 1------2秒4------8秒7------14秒 2------4秒5------10秒8------16秒 3------6秒6------12秒9------18秒 六、修改编程密码及机器初始化 1、修改编程密码 1、依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 2、依次按“1”→输入新编程密码→按“#”,按2下“*”退出编程 2、删除所有登记过的注册信息 1、依次按“#”→“*”→“123456”→“#”,蜂鸣器滴滴响两声,绿灯点亮,进入设置模式 2、依次按“9”→按“#”→输入123→按“#”蜂鸣器响四声,成功提示,按2下“*”退出编程 3、恢复出厂设置 门禁机在通电的时候用导体将Reset(A、B)脚短路一下,蜂鸣器滴滴五声响,即恢复出厂设置成功! 恢复出厂设置将包括的内容有: 1.编程密码 2.超级用户验证密码 3.开门时间

(完整版)门禁系统施工方案

门禁设备安装标准 一、控制器的安装: 控制器和开关电源等设备一起放置在专门提供的机箱内,安装于弱电井或天花板内,此时要求从控制器分别穿线至读卡器、电控锁及开门按钮。控制器与交换机之间采用4对非屏蔽双绞线。 二、读卡器的安装: 读卡器/指纹机一般安装在门外侧,距地高度1.4米,距门框5至8cm, 1)有控制器的情况下:读卡器/指纹机直接穿RVV5*0.5 mm2通讯线至控制器。 2)无控制器的情况下:读卡器/指纹机直接采用4对非屏蔽双绞线至交换机,可将2芯电源线拉至控制室,由开关电源统一供电。 三、开门按钮的安装: 开门按钮安装在室内门侧,高度与读卡器高度平齐。引RVV2×0.5mm2线至读卡器,如果使用控制器,则引RVV2×0.5mm2线至单门或多门控制器。 四、门禁锁的安装 1、阴极锁 适用单向内开门的木门、小铁门。

阴极锁连接图 2、磁力锁 磁力锁分吸合铁片与锁主体两部分,安装在门框开门端顶部。适合安装于铁门、防火门及双开木门,安装时铁片装在门扇上,锁主体安装在门框上,要求锁主体安装在室内 磁力锁连接图

五、闭门器的安装: 1、标准安装:闭门器安装在门上,支座安装在门框上,且闭门器装在拉门侧。 这种安装方式适合于门框较窄,没有足够的空间安装闭门器。这种安装方式适用于开门方向没有障碍物,门开到足够大的角度时,闭门器也不会撞击到外物。 2、上门框安装:闭门器安装在门框上,支座安装在门上,且闭门器装在推门侧。

这种安装方式适用于门框较宽,有足够的空间安装闭门器。与标准安装比较,这种安装方式适用于开门方向有墙等障碍物。与标准安装比较,这种安装方式的关门力较大,适用于更大更重的门。 3、平行安装:闭门器安装在门上,平行板安装在门框上。且闭门器装在推门侧。 这种安装方式适用于门框很窄,或者几乎没有门框依照这种方式安装后,由于没有突出的连杆与摇臂,所以较美观。与标准安装比较,这种安装方式适用于开门方向有墙等障碍物。与标准安装比较,这种安装方式的关门力较小

门禁系统使用说明书

安装、使用产品前,请阅读安装使用说明书。 请妥善保管好本手册,以便日后能随时查阅。 GST-DJ6000系列可视对讲系统 液晶室外主机 安装使用说明书 目录 一、概述 (1) 二、特点 (2) 三、技术特性 (3) 四、结构特征与工作原理 (3) 五、安装与调试 (5) 六、使用及操作 (10) 七、故障分析与排除 (16) 海湾安全技术有限公司

一概述 GST-DJ6000可视对讲系统是海湾公司开发的集对讲、监视、锁控、呼救、报警等功能于一体的新一代可视对讲产品。产品造型美观,系统配置灵活,是一套技术先进、功能齐全的可视对讲系统。 GST-DJ6100系列液晶室外主机是一置于单元门口的可视对讲设备。本系列产品具有呼叫住户、呼叫管理中心、密码开单元门、刷卡开门和刷卡巡更等功能,并支持胁迫报警。当同一单元具有多个入口时,使用室外主机可以实现多出入口可视对讲模式。 GST-DJ6100系列液晶室外主机分两类(以下简称室外主机),十二种型号产品: 1.1黑白可视室外主机 a)GST-DJ6116可视室外主机(黑白); b)GST-DJ6118可视室外主机(黑白); c)GST-DJ6116I IC卡可视室外主机(黑白); d)GST-DJ6118I IC卡可视室外主机(黑白); e)GST-DJ6116I(MIFARE)IC卡可视室外主机(黑白); f)GST-DJ6118I(MIFARE)IC卡可视室外主机(黑白)。 1.2彩色可视液晶室外主机 g)GST-DJ6116C可视室外主机(彩色); h)GST-DJ6118C可视室外主机(彩色); i)GST-DJ6116CI IC卡可视室外主机(彩色); j)GST-DJ6118CI IC卡可视室外主机(彩色); k)GST-DJ6116CI(MIFARE)IC卡可视室外主机(彩色); GST-DJ6118CI(MIFARE)IC卡可视室外主机(彩色)。 二特点 2.1 4*4数码式按键,可以实现在1~8999间根据需求选择任意合适的数字来 对室内分机进行地址编码。 2.2每个室外主机通过层间分配器可以挂接最多2500台室内分机。 2.3支持两种密码(住户密码、公用密码)开锁,便于用户使用和管理。 2.4每户可以设置一个住户开门密码。 2.5采用128×64大屏幕液晶屏显示,可显示汉字操作提示。 2.6支持胁迫报警,住户在开门时输入胁迫密码可以产生胁迫报警。 2.7具有防拆报警功能。 2.8支持单元多门系统,每个单元可支持1~9个室外主机。 2.9密码保护功能。当使用者使用密码开门,三次尝试不对时,呼叫管理中 心。 2.10在线设置室外主机和室内分机地址,方便工程调试。 2.11室外主机内置红外线摄像头及红外补光装置,对外界光照要求低。彩色 室外主机需增加可见光照明才能得到好的夜间补偿。 2.12带IC卡室外主机支持住户卡、巡更卡、管理员卡的分类管理,可执行 刷卡开门或刷卡巡更的操作,最多可以管理900张卡片。卡片可以在本机进行注册或删除,也可以通过上位计算机进行主责或删除。

门禁控制器使用手册

目录 目录............................................................... 错误!未定义书签。功能简述:.......................................................... 错误!未定义书签。 1. 产品介绍......................................................... 错误!未定义书签。 门禁系统基本组成部分........................................... 错误!未定义书签。 产品分类....................................................... 错误!未定义书签。 门禁软件特征................................................... 错误!未定义书签。 特色功能....................................................... 错误!未定义书签。 丰富的输入输出控制功能......................................... 错误!未定义书签。 多种控制模式................................................... 错误!未定义书签。 优越的远程控制功能............................................. 错误!未定义书签。 联动控制功能................................................... 错误!未定义书签。 报警事件....................................................... 错误!未定义书签。 系统安全性..................................................... 错误!未定义书签。 电子地图....................................................... 错误!未定义书签。 适用场合....................................................... 错误!未定义书签。 2. 硬件参数......................................................... 错误!未定义书签。 3. 门禁控制器接线................................................... 错误!未定义书签。 TCP/IP通讯方式门禁控制器接线示意图............................. 错误!未定义书签。 RS485通讯方式门禁控制器接线示意图.............................. 错误!未定义书签。 接线示意图补充说明............................................. 错误!未定义书签。 4. 门禁控制器联网示意图............................................. 错误!未定义书签。 485通讯控制器联网示意图........................................ 错误!未定义书签。 TCP/IP通讯控制器联网示意图..................................... 错误!未定义书签。 5. 工程规范图....................................................... 错误!未定义书签。 6. 布线要求......................................................... 错误!未定义书签。 7. 安装注意事项..................................................... 错误!未定义书签。 8. 门禁系统的使用................................................... 错误!未定义书签。 安装设置流程图................................................. 错误!未定义书签。 具体安装步骤及说明............................................. 错误!未定义书签。 扩展部分设置................................................... 错误!未定义书签。 9. 常见问题......................................................... 错误!未定义书签。附录一:............................................................ 错误!未定义书签。非接触式感应卡读卡器................................................ 错误!未定义书签。附录二:....................................................................... 封面3门禁与DVS联动拍照............................................................. 封面3

车牌识别一体机安装调试指南

车牌识别一体机安装调试指南 第一步:选择安装位置和安装高度 摄像机安装在道闸主机前靠近车道的一侧安全岛为佳,以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则,如图示意: 保证有效识别距离在2m以上,推荐3~6米,支持2~8米(按标配的2.8~12mm电动变焦镜头),若需识别更长距离,需升级镜头。 小提示:车道长度不足的情况,摄像机可置于道闸后方。

第二步:连接设备 P1为接电源端口,请外接12V-2A的电源,P2端口为网口。 第三步:调节车辆成像角度 在IE地址栏输入设备IP地址(默认IP:http://192.168.1.100, 账号:admin,密码:admin),在网页实时视频查看车辆成像角度。侧

角:小于30度,支持45度;俯角:小于30度,支持45度。 小提示:如正确安装图示,相机可尽量往车道平行方向调整。错 误安装也能识别,但识别率会有2、3个百分点的影响。 第四步:调整车牌成像尺寸及聚焦 在网页“安装引导”页进行调节,引导页视频图像上已给出一个推荐的车牌尺寸,只需调节“变倍”,配合“聚焦”,使实际场景中的车牌尺寸尽量接近于推荐的车牌尺寸即可 推荐的宽度:车牌在视频中的宽度在120-200个像素范围,或者占视频图像宽度的1/10-1/7之间。 小提示:先调变倍,再调聚焦,车牌过大会影响识别率。

第五步:配置识别区域和虚拟线圈 视频流识别:识别的帧数越多,识别率越高。 识别区域:在“安装引导”界面,可自定义识别区域,通过配置识别区域可屏蔽掉不必要的干扰。 虚拟线圈的位置配置:虚拟线圈控制了识别结果的触发时机,可自 定义线圈位置,线圈需绘制在识别区域内部。 小提示:最佳识别区域在视频图像的下半部分,车牌尺寸合适,且车辆由上至下驶入识别了较长距离(虚拟线圈多绘制于此)

门禁系统方案

XX单位门禁系统方案 北京XXXXX科技有限公司 2017年11月29日

门禁系统方案 一.系统概术 在高科技的今天,门禁系统已成为安全防范系统中极其重要的 一部分,在一些发达国家中,门禁系统正以远远高于其它类安防产 品的进度迅猛发展;门禁系统之所以能在众多安防产品中脱颖而出,根本原因是因为其改变了以往安防产品如闭路监控,防盗报警等被 动的安防方式,以主动地控制替代了被动监视的方式,通过对主要 通道的控制大大地防止了罪犯从正常通道的侵入,并且可以在罪案 发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少 损失。 现在比较常用门禁系统主要有生物识别(指纹、掌形、虹膜等) 和以射频卡系统为代表的系统,虽然传统的以射频卡为代表的门禁 系统能取到一些作用,但从本质上来说,是检验人持有的“物”,而不是验证其本人。只要“物”的有效性得到确认,则持有该“物” 的人就被认为是合法者。所以这种以“物”认人的办法的问题是显 而易见的。一是“物”的遗失将使合法的人得不到合法的验证;二 是“物”被盗用将反使非法的人得到合法的验证。 随着生物识别技术的不断发展,价格不断的下降,人们越来越 信赖以自己本身,别人无法代替的特征来证明自己的身份。通过门 禁系统,可以实现对人员权限的明确限定,无论是内部人员或外部 人员,都可以通过对权限的设置清楚的界定可以自由出入的范围,并对人员的进出情况进行纪录,以备查询,极大的解放了人员管理 的压力,并可达到在提高安全度的情况下节约人力的效果。

二.设计原则 由于安全性和高效率管理的需要,门禁系统的设计应遵循下列 原则: 系统的实用性 门禁系统的功能应符合实际需要,不能华而不实。如果片面追 求系统的超前性,势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时,系统的前端产品和 系统软件均有良好的可学习性和可操作性。特别是可操作性(便捷性),使具备电脑初级操作水平的管理人员,通过简单的培训就能 掌握系统的操作要领,达到能完成值班任务的操作水平。 系统的稳定性 由于门禁系统是一项不间断长期工作的系统,并且和我们的正 常生活和工作息息相关,所以系统的稳定性显得尤为重要。要求该 产品系统要有五年以上市场的成功应用经验,拥有相应的客户群和 客户服务体系。 系统安全性 门禁系统中的所有设备及配件在性能安全可靠运转的同时,还 应符合中国或国际有关的安全标准,并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能,充分保证使用者环境的安全性。 系统可扩展性

泰尚门禁控制器使用说明书

泰尚门禁控制器使用说明书 广州泰尚信息系统有限公司

目录 一、前言 (1) 二、控制器与前端设备的安装与说明 (1) 1. 控制器的安装与说明 (1) 2. 控制器与锁电源箱的安装与说明 (1) 3. 控制器与读卡器的安装与说明 (2) 4. 控制器与锁的安装与说明 (3) 5. 控制器与门状态检测设备的安装与说明 (4) 6. 控制器与开门开关的安装与说明 (5) 7. 控制器与报警设备的安装与说明 (5) 8. 控制器与遥控设备的安装与说明 (6) 9. 控制器自定义扩展设备的安装与说明..........................错误!未定义书签。 三、门禁控制器的系统连接与说明 (7) 四、安装注意事项 (8)

一、 前言 广州泰尚门禁系列产品:标准版二门控制器、标准版四门控制器、专业版二门控制器、专业版四门控制器、专业版八门控制器等。此使用手册包含以上门禁系列产品的安装与使用说明。 标准版二门控制器参数 读卡器数量 2个 读卡器破坏报警 2路 读卡器蜂鸣器控制 2路 读卡器LED 控制 2路 读卡器接口 标准Wiegand 26bit 、32bit 、40bit 、44bit 门磁输入 2路(N.C 或者N.O 可设) 锁状态输入 2路(N.C 或者N.O 可设) 按钮输入 2路(N.C 或者N.O 可设) 辅助输入 2路(N.C 或者N.O 可设) 锁控制输出 2路(N.C 或者N.O 可设) 辅助输出 2路(N.C 或者N.O 可设) 识别方式 卡、密码、卡+密码、双卡开门、双卡+双密码 发卡量 10000张 保存数据记录量 10000条 通讯接口 10BaseT 以太网 联网距离 100m 传输速率 10Mb 工作电压、电流 12VDC ,0.5A 工作温度 0℃~70℃ 掉电数据保存 10年 外型尺寸 280m m×180m m×70m m 外壳 金属

单门门禁一体机操作使用说明书

单门门禁一体机操作使用说明书 单门门禁是专门为电动门锁及安全防范系统而设计,支持感应卡开门、密码开门、感应卡+密码开门三种开门方式。操作方便,使用简单,安全可靠。设备具备超强的抗干扰能力和自我诊断自我保护功能。支持2000个用户(包括感应卡用户、密码开门用户、感应卡+密码开门用户),而且所有存储信息不会因电源断电而丢失,同时支持外接韦根26读卡器、门铃输出等。是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。 系统初始编程密码为9 9 9 9 进入编程状态 按 * 编程密码#进入系统编程状态。 任何编程设置必须在编程状态下方可进行编程操作,否则任何编程操作均无效,如果已经处于编程状态下,则无须再输入系统编程密码,可直接进行下面相应的编程设置操作,如果在编程状态下10秒种内没有对系统进行任何编程操作,系统将自动退出编程状态,返回正常状态,黄色LED指示灯每秒闪烁一次。 注:在完成所有的设置之前一定要按#键,否则所有的设置将不保存 在编程模式下做以下操作: 修改管理员密码 按 0 新密码# 管理员编程密码为4位任意数字,按*可退出 添加用户 增加卡或卡+密码型用户,按1 读卡# 增加单独密码型用户,按1 输入4位开门密码# 如果添加的卡片超过1张,可以不用按#而继续读下一张卡片,当所有的卡添加完成再按#键。在添加卡加密码用户的同时系统自动生成和卡对应的密码用户,默认的密码为1234(卡加密码用户如何修改密码请参考卡加密码用户修改密码章节)。 删除用户 删除全部卡用户:按2 0000 # 刷卡删除:按2 读卡# 按卡号删除:按7 输入卡号后10位数字# 设置开门方式 卡或密码模式:按3 00 # 卡+密码模式:按3 01 # 设置开门延时 按4 新延时时间# 门继电器输出可以工作在常开或者常闭,工作在常开继电器的输出可以达到3A,工作在常闭可以达到2A,开门延时可以设置在00-99秒,出厂默认设置为6秒。 报警输出时间设置 按5 新延时时间# 报警输出时间可以设置在00~99分钟,出厂默认值为3分钟。 门磁检测设置 按6 00 #关闭门磁检测功能 按6 01 #打开门磁检测功能 修改普通用户密码 按8 4位用户密码#新4位用户密码# 退出管理员编程模式 在设置完成以后,按 * 键可退出管理员编程模式。 卡加密码用户修改密码 卡+密码用户可以自己修改该密码而成为一个独立不相同的密码。 按 * 读卡(黄色LED和绿色LED交替闪烁) 用户旧密码#新密码# 注:第一次修改密码时“用户旧密码”是系统默认的1234,用户密码必须是4位数字。 使用密码开门 按4位开门密码#即可。

门禁系统设计方案设计说明

1 方案的提出 无休止的推销人员打扰正常的上班秩序; 上班时间员工私自离开工作岗位; 未经许可的人贸然闯入办公室; 不明身份的人走进的办公室,顺手拿走桌面的重要文件; 未经许可的人擅自进入财务室等重要场所; 2 系统概述、设计原则和功能特点 2.1 系统概述 随着高科技的蓬勃发展,智能化管理已经走进了人们的社会生活,一座座智能化大厦拔地而起,适应信息的时代需要,作为跨世纪使用的建筑和办公环境,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基地。 感应式IC卡出入管理控制系统(简称门禁系统),具有对门户出入控制、实时监控、保安防盗报警等多种功能,它主要方便内部员工出入,杜绝外来人员随意进出,既方便了内部管理,又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化(CA)、办公自动化(OA) 和管理自动化(BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。 门禁系统系统作为一项先进的高科技技术防范和管理手段,在一些经济发达的国家和地区已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等,特别是由于系统本身具有隐蔽性,及时性等特点,在许多领域的应用越来越广泛。

2.2 设计原则 由于安全性和高效率管理的需要,门禁系统的设计应遵循下列原则: 系统的实用性 门禁系统的内容应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时,系统的前端产品和系统软件均有良好的可学习性和可操作性.特别是可操作性,使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平. 系统的稳定性 由于门禁系统是一项不间断长期工作的系统,并且和我们的正常生活和工作息息相关,所以系统的稳定性显得尤为重要。要求系统要有三年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。 系统安全性 门禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动功能,充分保证使用者环境的安全性。 系统可扩展性 门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,设置甚至在工程完成后,这种配置的改变也是可能的和方便的.系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并免费为相应的应用客

门禁控制器使用手册

目录 目录 (1) 功能简述: (4) 1. 产品介绍 (6) 1.1 门禁系统基本组成部分 (6) 1.2 产品分类 (6) 1.3 门禁软件特征 (6) 1.4 特色功能 (7) 1.5 丰富的输入输出控制功能 (8) 1.6 多种控制模式 (8) 1.7 优越的远程控制功能 (9) 1.8 联动控制功能 (9) 1.9 报警事件 (9) 1.10 系统安全性 (11) 1.11 电子地图 (11) 1.12 适用场合 (11) 2. 硬件参数 (12)

3. 门禁控制器接线 (13) 3.1 TCP/IP通讯方式门禁控制器接线示意图 (13) 3.2 RS485通讯方式门禁控制器接线示意图 (14) 3.3 接线示意图补充说明 (14) 4. 门禁控制器联网示意图 (17) 4.1 485通讯控制器联网示意图 (17) 4.2 TCP/IP通讯控制器联网示意图 (17) 5. 工程规范图 (19) 6. 布线要求 (19) 7. 安装注意事项 (19) 8. 门禁系统的使用 (19) 8.1 安装设置流程图 (19) 8.2 具体安装步骤及说明 (19) 8.3 扩展部分设置 (23) 9. 常见问题 (23) 附录一: (25)

非接触式感应卡读卡器 (25) 附录二:............................................................. 封面3门禁与DVS联动拍照................................................... 封面3

前言 欢迎您选用我公司门禁机,为了您正确、方便、快捷地使用本产品,同时更详细的了解本产品的功能,请您在使用本产品前认真阅读此说明书。 功能简述: 外观设计时尚优美,设备可与墙面设计装潢完美结合,更符合实际用户的需求。 真正网络版门禁,整套系统只需安装一个数据库,管理端无须安装数据库。按星期、按任意天数和按月排列的时段规律,彻底解决人员轮班,三班倒等问题。 采用符合外来发展趋势的TCP/IP协议(局域网)接口和RS485接口。 门禁控制系统具有脱机和联机两种使用功能,联网模式下可实现分权限、分部门管理、实时监控等。 门禁控制器兼容性更强,具备与国际标准wiegand-格式的各种类型的读卡器配套使用,可满足不同客户的实际需求。 门禁控制器允许接入wiegand格式读头1~4个,根据产品型号不同门内可接外出按钮或读卡器。 读卡类型:EM ,Mifare1、HID等市面主流的读卡类型。 防冲突、抗干扰设计原理,采用高标准贴片元器件生产,适合各种复杂环境,系统稳定性和可靠性更高。 自主知识产权,可提供开放式的二次开发通讯协议,大大方便了系统集成的需求。

门禁系统方案说明

门禁管理方案说明 技术解决方案及组成说明 ISO900 2015

目录 一、系统概述................................. - 3 - 二、系统主要功能............................. - 3 - 三、软件系统特点:........................... - 4 - 四、系统结构图............................... - 6 - 五、自动控制功能的实现:..................... - 7 - 六、施工..................................... - 7 - 七、安装计划及售后服务....................... - 8 - 八、客户案例................................- 10 -

一、系统概述 本智能门禁系统,由主机、读卡器和电锁组成(联网时外加电脑和通讯转换器),读卡方式属非接触读卡方式,持卡人只要将卡在读卡器附近(5-15厘米)快速晃动一次,读卡器就能感应到有卡并将卡中的信息(卡号)发送到主机,主机进行检查卡合法性,然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。 系统流程 感应卡为加密型,不易复制、安全可靠、寿命长(非接触读卡方式使卡的机械磨损减少到零)。并通过通信转接器(TCP/IP)与电脑进行实时监控(可由电脑发指令开/关所有门,并可实时查看所有门的状态)、数据处理、查询、报表输出等。该系统适用于邮电通信、金融、公安、交通、化工等企事业单位,多年来一致受到用户的好评。 二、系统主要功能 1) 刷卡记录:当人员进/出门时需持卡在读卡器前进行读卡,读卡器读取信息后,将信息传送到主机,主机首先判断该信息是否合法,如合法则发出开门指令(即向电锁发送一接通信号,使门打开;不合法则不发送开门指令并可发出警报。同时主机会将刷卡信息、日期、时间等数据保存以供查询或直接传输到电脑进行处理。 2) 控制中心:控制中心通过电脑可分部门建立员工资料库,如:动力中心、维护中心、管理中心等,定期或实时采集每个门的进出资料,同时按部门进行汇总、查询、分类及打印等。主机的各种参数均可由电脑进行设置,也可在各主机直接设定。 3) 多级管理:本系统能很方便地实现多级管理功能,控制中心可通过电脑可设置每张卡(即每个人)的进出权限、时间范围、节假日限制等;如:高级管理者可随时进出任何一扇门、部门管理者可进出本部门所有门、而一般职员只能在上班时间内进出本部门的门,超出上班时间将无法进出,还可以结合密码输入来确认持卡者的合法性,然后决定是否开门,各种权限可由用户自由设置。

IC不联网授权管理门禁控制器使用手册

第一部份 不联网授权管理门禁控制器手册 2012 – 02 - 12 本文件所指控制器,是无485通信功能、无需联网、通过管理中心软件和写卡器授权来进行管理的IC不联网授权门禁控制器;所指写卡器也叫发卡器。

一、性能参数 ●低成本不联网门禁控制器,极高的性价比; ●有小体积、高性能、操作简便; ●直接母卡刷卡授权,用拨码设置机号; ●黑名单功能; ●按钮、长开、长闭控制; ●输出为常开、常闭2种状态,输出为干接点开关量信号; ●可以替换的天线,可以根据安装需要,选择不同尺寸的天线; ●地址使用拨码开关; ●拨码设置开门时间为1秒或者5秒; ●优秀的读卡性能,距离可达5-9cm; ●超强的抗干扰能力,可在金属板前面安装; ●扩展引出控制线; ●设置刷卡使用次数(6万次),也可不设置次数限制。 管理卡片:数量无限制读卡距离:5-9cm 黑名单数量:680张,可扩展电压:12V 电流:100mA 二、系统结构 本系统使用不联网授权方式,权限写入IC卡片,控制器使用IC嵌入式门禁机,不和电脑进行联网授权;经写卡器授权后的卡才能刷开对应的门。 一个最小的授权系统必须包括一个写卡器,一个IC嵌入式门禁控制器,若干IC用户卡。 写卡器:硬件和IC嵌入式门禁控制器一样,但有不同的功能,发卡器在电脑桌面上通过USB接口连接软件使用,进行授权发卡等操作。 控制器:安装在门禁位置,需要用母卡授权后才能安装使用。一个系统最多可以安装128个不同机码

的控制器,相同机码的控制器台数不受限制。 三、设备硬件 1、设备图片: 写卡器(USB接口)不联网控制器外壳2、接线方法: 说明:其中出门按钮、长锁门、长开门需要和电源GND相接生效。 锁输出端子由常开、常闭、公共端组成。接线的时候公共端必须接,另外根据接线的设备选择常开或者常闭。 电锁一般接线方法: 电源正极——公共端(COM) 锁正极——常闭NC(常开NO) 锁负极——电源负极 断电开锁:当断开电源时,锁打开;阳极锁、磁力锁等通电闭合的设备选择常闭(NC) 通电开锁:当接通电源时,锁打开;阴极锁、电控锁等通电断开的设备选择常开(NO)

高清车牌识别一体机安装说明

一、产品简介 文通科技针对停车场行业,推出基于嵌入式的智能车牌识别一体化设备,该设备具有高性能、低功耗、稳定性强等特性,产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备,具有集成度高、安装快捷方便、易于开发等特点。 1.1产品整体结构 文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等,详细如图1.1: 图1.1 智能车牌识别一体机 ①防护罩;

②高清车牌识别相机; ③万向节; ④上法兰盘; ⑤不锈钢立柱; ⑥补光灯支架; ⑦补光灯; ⑧下法兰盘 1.2 防护罩内部组成 文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等,详细如1.2图: 图1.2防护罩内部结构

①高清镜头; ②高清车牌识别摄像机—130万像素; ③防护罩; ④相机接口: 12V电源接口、IP网络接口、 地感触发信号接口、补光灯触发线接口、 RS485接口(保留)、BNC接口(保留); ⑤电源; ⑥接线端子; ⑦风扇:内置温控模块,自动控制加热; ⑧温控器 1.3 高清车牌识别相机接口 文通智能车牌识别一体机相机接口包含:IP网口、电源接口、地感触发线接口、补光灯触发线接口等,如图1.3所示:

图1.3智能车牌相机接口 ①线缆接口: A:地感触发线接口(开关量信号输入) B:补光灯触发线接口(开关量信号输出) ②BNC视频输出接口(保留); ③IP网络接口; ④电源接口; ⑤Micro SD卡插口;

二、产品线路连接及安装安装 2.1 防护罩内部接线 图2.1 防护罩内部接线图 说明: 接线端子上,接入AC220V: ?1和2是一组火线(L) ?3和4是一组零线(N) ?5和6是一组地线(G) 电源线和闪光灯电源线接入方式: ?1接电源火线L—火线 ? 2 接补光灯火线 L—火线 ?3接电源零线N—零线

远距离门禁系统方案要点

远距离门禁系统方案 宁波太阳电子科技有限公司 远距离自动感应门禁系统——门禁管理新概念 随着RFID 射频识别技术的不断发展,社会的不断进步,人们对于进出门刷卡的需求,从原始的需要从口袋里掏卡去感应发展到了现在的免掏卡自动感应时代。只要随身携带一张远距离感应卡,卡片任意放置在口袋、包内,就可以自由出入大门,不用掏卡去刷而无卡人员则无法出入大门。如何对快速进出的人进行管制,自动记录人员进出信息而不漏掉记录,是当今远距离自动门禁、自动考勤急需解决的问题。 同时也要求体现科技的更人性化与智能化,人员携带的智能卡可以任意携带,不给人受管束的感觉,同时又方便使用,不用到处在身上找卡片去刷,只要经过就自动开门、自动考勤。读卡器天线的安装对原有建筑不要有视觉破坏或阻挡,保持建筑整体的精致与美观。 或者在原有的 IC/HID 卡一卡通系统上改造远距离自动识别系统,保留原有的所有 IC/HID 卡一卡通系

统,在需要远距离识别的地方,改装远距离读卡器,把 IC/HID 卡插入 CyhertagTV6 感应卡内,在远距离读卡器上实现远距离自动识别,在原有系统上仍旧用 IC/HID 卡,两张卡互不影响读卡距离。 我公司推出的远距离感应卡身份识别及人员进出识别管理系统能够从根本上解决该问题。该系统由控制器、远距离读卡器、感应卡、计算机网络、数据库等组成。 远距离门禁考勤需要注意的地方:要求读卡距离不能太远最好距离为离门远1-2米,左右各0.5米的距离(携带卡片可以任意放置在口袋,皮包内),人从远处走来刚好走到门前1-2米左右的位置读到卡,到开锁,人推门进去,刚好时间恰如其分,不在门前停留,一气呵成。 1、员工携带的感应卡应可以任意携带,卡片可放在员工的口袋、提包内或挂在员工身前做为证件卡使用。 2、卡片的感应范围稳定,在固定的区域读卡,不能时远时近。感应距离不能太远也不能太近,太远了员工只是从通道旁边经过时将产生错误的记录,太近了通道过宽时也将感应不到。 3、为体现人性关怀,卡片不能有方向性,可以任意放置,不能要求员工必需一定要把卡片怎样放置才能识别。 4、系统必须具备多重识别和防冲突能力,在员工上下班的高峰时间同时进出的人员非常多,系统必须保证所有的卡片都能高速准确识别。 5、系统必须准确判断人员的进出方向,不能只是单纯的做事件记录,防止假进假出情况的发生。 6、系统产生的记录数不能太多,一次进出最多只能产生1条记录,如果一次进出产生几十条记录,人数一多,每天产生的累赘记录数将会严重影响系统的使用。统计考勤时会造成很长时间统计不出来。 7、读卡器和感应卡所产生的射频信号必须对人体没有伤害性,因为员工有大部分时间是要在这信号范围内活动,不能为了管理的方便而摈弃所有人的安全。 8、卡片必须为有源卡,无源卡会被人体屏蔽、被一般物体屏蔽,当许多人拥挤在一起进出时,漏卡严重。 9、卡片必须为被动式工作,不在感应范围内处于休眠状态,不工作,不能主动发送信号,杜绝任何微小的辐射信号。主动发送信号1,容易造成电池耗电量大。2,容易造成累赘记录 10、产品必须是大量使用在人员识别项目上,并有稳定运行5年以上系统可供参考。 系统实施方案 本系统设计采用英国最新CypherTag?系列TV6感应卡和RVR1读卡器,CypherTag? 是英国艾登泰克有限公司开发研制的新一代低频射频自动识别品牌。CypherTag? 系列感应卡和读卡器是一种真正的快速、远距离感应射频识别产品,读卡距离可达 3 米,覆盖通道宽度可达 32 米,可同时识别多达 320 张感应卡,读卡速度可达 80 公里 / 小时,因而能够对快速移动的物体或人员进行远距离准确识别和方向追踪。在低
