国外常见胶管接头规范标准

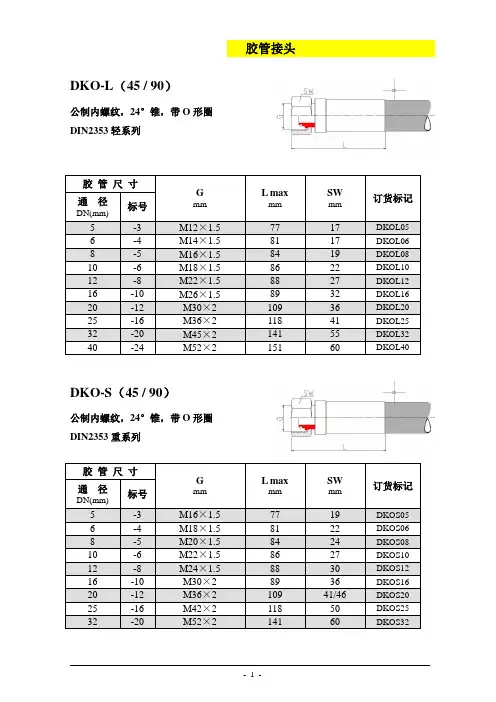

胶管接头DKO-L(45 / 90)
公制内螺纹,24°锥,带O形圈
DIN2353轻系列
胶管尺寸
G
mm L max
mm
SW
mm
订货标记
通径
DN(mm)
标号
5 -3 M12×1.5 77 17 DKOL05
6 -4 M14×1.5 81 1
7 DKOL06
8 -5 M16×1.5 84 19 DKOL08
10 -6 M18×1.5 86 22 DKOL10
12 -8 M22×1.5 88 27 DKOL12
16 -10 M26×1.5 89 32 DKOL16
20 -12 M30×2 109 36 DKOL20
25 -16 M36×2 118 41 DKOL25
32 -20 M45×2 141 55 DKOL32
40 -24 M52×2 151 60 DKOL40 DKO-S(45 / 90)
公制内螺纹,24°锥,带O形圈
DIN2353重系列
胶管尺寸
G
mm L max
mm
SW
mm
订货标记
通径
DN(mm)
标号
5 -3 M16×1.5 77 19 DKOS05
6 -4 M18×1.5 81 22 DKOS06
8 -5 M20×1.5 84 24 DKOS08
10 -6 M22×1.5 86 27 DKOS10
12 -8 M24×1.5 88 30 DKOS12
16 -10 M30×2 89 36 DKOS16
20 -12 M36×2 109 41/46 DKOS20
25 -16 M42×2 118 50 DKOS25
32 -20 M52×2 141 60 DKOS32
胶管接头
CEL
公制外螺纹,24°内锥面
DIN2353轻系列
DES
公制外螺纹,24°内锥面
DIN2353重系列
BES/BEL (45 / 90)
卡套式胶管接头(重型、轻型)
胶管尺寸BEL=轻系列BES=重系列
通径
DN(mm)
标号 d mm l mm订货标记 d mm l mm订货标记
6 -4 8 22 BEL06 10 26 BES06
8 -5 10 24 BEL08 12 26 BES08
10 -6 12 25 BEL10 14 29 BES10
12 -8 15 25 BEL12 16 30 BES12
16 -10 18 26 BEL16 20 36 BES16
20 -12 22 28 BEL20 25 40 BES20
25 -16 28 30 BEL25 30 44 BES25
32 -20 35 36 BEL32 38 50 BES32
BANJO
铰接式胶管接头
(用空心铰接螺栓连接、两平面用密封垫圈)
胶管尺寸BN BR
通径DN(mm)标号螺栓 d
mm
H
mm
订货标记螺栓
d
mm
H
mm
订货标记
6 -4 M12×1.5 12.1 12 BN06 G1/4 13.3 15 BR06 8 -5 M14×1.5 14.1 14 BN08 G5/16 16.
7 20 BR0
8 10 -6 M16×1.5 16.1 16 BN10 G3/8 16.7 20 BR10 12 -8 M18×1.5 18.1 18 BN12 G1/2 21 25 BR12 16 -10 M22×1.5 22.1 22 BN16 G5/8 23 27 BR16 20 -12 M26×1.5 26.1 26 BN20 G3/4 26.5 31 BR20 25 -16 M30×2 30.1 30 BN25 G1 33.3 42 BR25
AGJ
公制JIC外螺纹,(UNF螺纹) 74°外锥面
胶管尺寸
G
英寸L max
mm
SW
mm
订货标记
通径
DN(mm)
标号
5 -3 7/16-20 65 12.7 AGJ05
6 -4 1/2-20 6
7 12.7 AGJ06
8 -5 9/16-18 70 16 AGJ08
10 -6 9/16-18 70 16 AGJ10
12 -8 7/8-14 80 22.4 AGJ12
16 -10 11/16-12 90 26.9 AGJ16
20 -12 11/16-12 90 26.9 AGJ20
25 -16 15/16-12 105 33.3 AGJ25
32 -20 15/8-12 125 41.4 AGJ32
40 -24 17/8-12 130 47.8 AGJ40
50 -32 21/2-12 140 63.5 AGJ50 AGN
美制NPTF外螺纹
锥螺纹密封
胶管尺寸
G
英寸L max
mm
SW
mm
订货标记
通径
DN(mm)
标号
5 -3 R1/8-27 64 14.2 AGN05
6 -4 R 1/4-18 66 14.2 AGN06
8 -5 R 3/8-18 68 17.5 AGN08
10 -6 R 3/8-18 73 17.5 AGN10
12 -8 R 1/2-14 77 22.4 AGN12
16 -10 R 3/4-14 84 28.7 AGN16
20 -12 R 3/4-14 96 28.7 AGN20
25 -16 R1-11.5 113 36.6 AGN25
32 -20 R11/4-11.5 127 44.5 AGN32
40 -24 R11/2-11.5 140 50.8 AGN40
50 -32 R2-11.5 150 62.0 AGN50
胶管接头
DKR (45 / 90)
英制BSP内螺纹,
60°外锥面
胶管尺寸
G
英寸L max
mm
SW
mm
订货标记
通径
DN(mm)
标号
5 -3 R1/8"77 15.3 DKR05
6 -4 R 1/4"81 18.1 DKR06
8 -5 R 3/8"84 20.9 DKR08
10 -6 R1/2"86 25.7 DKR10
12 -8 R 1/2"88 25.7 DKR12
16 -10 R5/8"99 28 DKR16
20 -12 R 3/4"109 33.1 DKR20
25 -16 R1"118 37.6 DKR25
32 -20 R11/4"141 47.3 DKR32
40 -24 R11/2"160 56.4 DKR40
50 -32 R2"170 70.1 DKR50 AGR
英制BSP外螺纹
60°内锥面
胶管尺寸
G
英寸L max
mm
SW
mm
订货标记
通径
DN(mm)
标号
5 -3 R1/8"64 14.2 AGR05
6 -4 R 1/4"66 18 AGR06
8 -5 R 3/8"68 23.4 AGR08
10 -6 R1/2"73 25.7 AGR10
12 -8 R 1/2"77 25.7 AGR12
16 -10 R5/8"84 27.9 AGR16
20 -12 R 3/4"96 33 AGR20
25 -16 R1"113 41.4 AGR25
32 -20 R11/4"127 50.8 AGR32
40 -24 R11/2"140 54.1 AGR40
50 -32 R2"150 66.8 AGR50
胶管接头
STECK
插装式胶管接头
(煤矿用,与插杆孔卡板连接)
胶管尺寸
d
mm
D
mm
l
mm
L
mm
订货标记
通径
DN(mm)
标号
6 -4 10 15 29 65 STECK6
10 -6 14 20 29 72 STECK 10
12 -8 18 24 29 75 STECK 12
16 -10 21 26 29 75 STECK 16
20 -12 24 29 29 85 STECK 20
25 -16 31 39 35 100 STECK 25
32 -20 38 46 36 110 STECK 32
40 -24 47 55 40 130 STECK 40
50 -32 56 64 40 130 STECK 50 DKJ (45 / 90)
美制JIC内螺纹UNF74°内锥面
(与球面接头或同角度锥面接头连接)
胶管尺寸
G
英寸L max
mm
SW
mm
订货标记
通径
DN(mm)
标号
5 -3 7/16-20 65 12.7 AGJ05
6 -4 1/2-20 6
7 12.7 AGJ06
8 -5 9/16-18 70 16 AGJ08
10 -6 9/16-18 70 16 AGJ10
12 -8 7/8-14 80 22.4 AGJ12
16 -10 11/16-12 90 26.9 AGJ16
20 -12 11/16-12 90 26.9 AGJ20
25 -16 15/16-12 105 33.3 AGJ25
32 -20 15/8-12 125 41.4 AGJ32
40 -24 17/8-12 130 47.8 AGJ40
50 -32 21/2-12 140 63.5 AGJ50
胶管接头
SFL(45 / 90)
SAE 法兰3000 PSI
胶管尺寸
法兰规格
英寸
D
mm
L max
mm
订货标记
通径
DN(mm)
标号
12 -8 1/2"30.2 100 SFL12
16 -10 3/4"38.1 116 SFL16
20 -12 3/4 "38.1 116 SFL20
25 -16 1"44.4 140 SFL25
32 -20 11/4 "50.8 155 SFL32
40 -24 11/2 "60.3 171 SFL40
50 -32 2"71.4 191 SFL50 SFS(45 / 90)
SAE 法兰6000 PSI
胶管尺寸
法兰规格
英寸
D
mm
L max
mm
订货标记
通径
DN(mm)
标号
12 -8 1/2"31.8 100 SFS12
16 -10 3/4"41.3 116 SFS16
20 -12 3/4 "41.3 116 SFS20
25 -16 1"47.6 145 SFS25
32 -20 11/4 "54 165 SFS32
40 -24 11/2 "63.5 180 SFS40
50 -32 2"79.4 190 SFS50
胶管接头
对开法兰夹
3000 PSI
胶管尺寸
法兰规格
英寸尺寸
订货标记
通径DN(mm)标号
A B C D E
12 -8 1/2"54 46 38.1 9 17.5 FL12
20 -12 3/4 "65.1 52 47.6 11 22.2 FL20
25 -16 1"69.8 59 52.4 11 26.2 FL25
32 -20 11/4 "79.4 73 58.7 11 30.2 FL32
40 -24 11/2 "93.7 83 69.8 13.5 35.7 FL40
50 -32 2"101.6 97 77.8 13.5 42.9 FL50
对开法兰夹
6000 PSI
胶管尺寸
法兰规格
英寸尺寸
订货标记
通径DN(mm)标号
A B C D E
12 -8 1/2"56.3 47 40.5 9 18.2 FS12 20 -12 3/4 "71.4 60 50.8 11 23.8 FS20 25 -16 1"80.9 70 57.1 13 27.8 FS25 32 -20 11/4 "95.2 77 66.7 15 31.8 FS32
技术说明
影响胶管总成使用情况的因素很多。只有按照工况正确选用胶管及接头,才能保证使用胶管的可靠性和经济性。这些因素有:
1.胶管尺寸
胶管内径要适当。管径过小会加大管路内介质的流速,使系统发热,降低效率,而且会产生过大的压力降,影响整个系统的性能。若胶管采用管夹固定或胶管穿过钢板等间隔物时,也要注意胶管的外径尺寸。
2.工作压力
资料中有关胶管的动态工作压力是指胶管在连续工作时允许的最高压力。按照有关国际标准规定的液压胶管的安全系数,我们推荐的工作压力通常约为胶管最低爆破压力值的四分之一。
3.冲击压力和疲劳寿命
胶管的选择是根据液压系统设计的最高压力值来确定的。由于液压系统的压力值通常是动态的,有时会出现冲击压力,冲击压力峰值会大大高于系统的最高压力值。但系统上一般都有溢流阀,故冲击压力不会严重影响胶管的疲劳寿命。对于冲击压力特别频繁的液压系统,建议选用特别耐脉动冲击的胶管产品。
4.温度范围
用户应该在胶管质量规范允许的温度范围内使用胶管。如果工作温度超过这一范围,将会影响到胶管的寿命,其承压能力也会大大降低。工作环境温度长期过高或过低的系统,建议采用软管护套。
5.化学相容
若使用特殊的液压介质,用户应确保所选用的胶管总成其胶管内、外层、接头以及O形圈与介质相容。
6.弯曲半径
安装胶管总成时应注意到胶管的最小弯曲半径。若弯曲半径过小,将降低胶管的承压能力并影响其使用寿命。
7.摩擦
胶管在使用时如常与硬物接触或摩擦,建议在胶管外部加弹簧护套。
