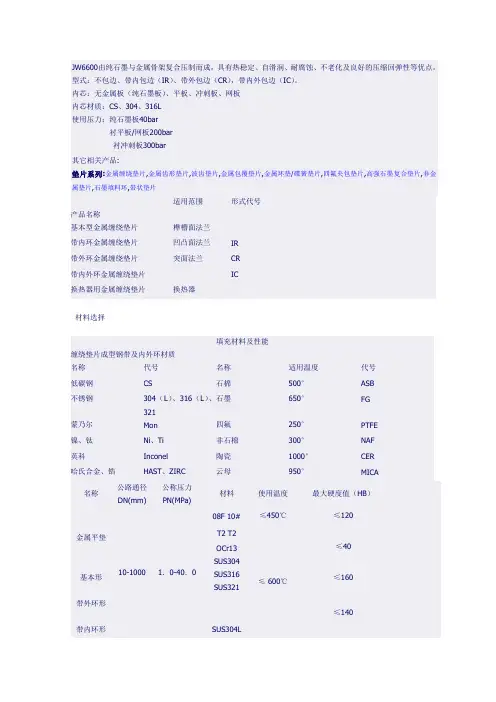

HG 20631-1997 钢制管法兰用缠绕式垫片

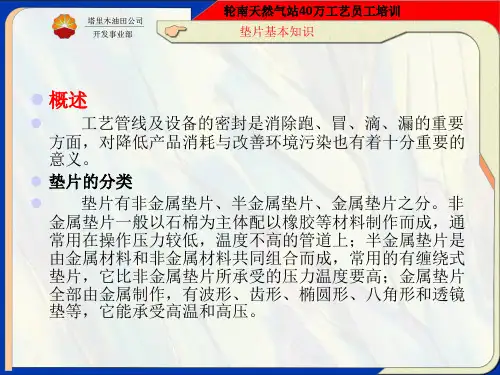

钢制管法兰用垫片的几种类型(2009)

一、非金属平垫片——HG/T20606-2009（欧系）HG/T20627-2009（美系） 二、聚四氟乙烯包覆片——HG/T20607-2009（欧系）HG/T20628-2009（美系） 三、金属包覆垫片——HG/T20609-2009（欧系）HG/T20630-2009（美系） 四、缠绕式垫片——HG/T20610-2009（欧系）HG/T20631-2009（美系） 五、齿形组合垫——HG/T20611-2009（欧系）HG/T20632-2009（美系） 六、金属环垫——HG/T20612-2009（欧系）HG/T20633-2009（美系）

一、非金属平垫片—HG/T20606-2009\HG/T20627-2009 1、垫片型式：全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）突面带内包边（RF-E）。 2、垫片使用的材料 3、垫片尺寸极限偏差 FF型和RF型 MFM型和TG型 4、标记示例 a、公称尺寸100㎜、公称压力25的突面法兰，用304不锈钢包边的XB450石棉橡胶板垫片： HG/T20606 垫片 RF-E 100-2.5 XB450/304 b、公称尺寸500㎜、公称压力0.6MPa的全平面法兰用三元乙丙橡胶垫片： HG/T20606 垫片 FF 500-0.6 EPDM c、公称尺寸DN400，公称压力Class15的凹凸面法兰，选用厚度为3㎜的无机纤维橡胶压制板垫 片： HG/T20627 垫片面性MFM 400-150 NAS（AAA/BBB）

二、聚四氟乙烯包覆垫—HG/T20607-2009\HG/T20628-2009 1、垫片型式：A型（剖切型）B型（机加工型）C型（折包型） 2、垫片使用的材料 包覆层：聚四氟乙烯——符合QB/T3625中规定的FSB-2和QB/T3626的规定。 嵌入层：石棉橡胶板或非石棉纤维橡胶板. 3、垫片尺寸极限偏差 垫片内径D1和外径D4尺寸公差及厚度的极限偏差 4、垫片嵌入层常使用的材料 5、标记示例 a、公称尺寸DN200、公称压力PN10的钢制管法兰用剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板： HG/T20607 四氟包覆垫（NBR） A 200-10 b、公称尺寸DN200、公称压力Class150的钢制管法兰用厚度T为2.5mm的剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板： HG/T20628 四氟包覆垫（NBR） A 200-150

GBT9112钢制管法兰—类型与参数

GBT9112钢制管法兰—类型与参数

1 1 范围 本标准规定了钢制管法兰的公称压力、公称通径与钢管外径、法兰类型及其适用范围和密封面型式及代号。 本标准适用于GB/T 9113.1～9123.4中所规定的钢制管法兰和法兰盖。 2 公称压力 本标准规定了属于欧洲管法兰体系和美洲管法兰体系的15个公称压力等级。两个体系的公称压力等级用PN 标记如下： 欧洲体系 美洲体系 PN0.25MPa （PN2.5bar ） PN2.0MPa （PN20bar ） PN0.6MPa PN5.0MPa

（PN6bar）（PN50bar） PN1.0MPa （PN10bar）PN11.0MPa （PN110bar） PN1.6MPa （PN16bar）PN15.0MPa （PN150bar） PN2.5MPa （PN25bar）PN26.0MPa （PN260bar） PN4.0MPa （PN40bar）PN42.0MPa （PN420bar） PN6.3MPa （PN63bar） PN10.0MPa （PN100bar） PN16.0MPa （PN160bar） 3 公称通径与钢管外径 本标准适用的钢管外径为Ⅰ、Ⅱ两个系列，Ⅰ系列为国际通用系列（俗称英制管）；Ⅱ系列为国内常用系列（俗称米制管）。两个体系管法兰的公称通径和钢管外径应符合表1的规定。 3

表1 公称通径和钢管外径 mm 国家质量技术监督局2000-09-28批准2001-07-01实施 表1（完）mm 4

4 法兰类型 法兰类型应符合图1的规定。 图1 法兰类型 5 密封面型式及代号 法兰的密封面型式及代号应符合表2和图2的规定。 表2 密封面型式及代号 密封面型式代号 平面FF 突面RF 凹凸面 凸面 MF M 凹面 F 整体法兰带颈螺纹法兰 对焊环带颈松套法兰 板式平焊法兰对焊环板式松套法兰平焊环板式松套法兰 带颈平焊法兰带颈承插焊法兰 翻边环板式松套法兰 法兰盖 对焊法兰 5

法兰阀门施工方案

阀门安装 ⒈阀门安装前应检查填料，其压盖螺栓须有足够的调节余量。 ⒉法兰或螺纹连接阀门应在关闭状态下安装。 ⒊焊接时阀门不宜关闭，防止过热变形。 ⒋安装阀门前，应按设计核对型号，并按介质流向确定其安装方向。 ⒌水平管道上的阀门，其阀杆一般应安装在上半周范围内。 ⒍阀门传动杆（深长杆）轴线的夹角不应大于300，其接头应转动灵活。有热位移的阀门，传动杆应有补偿措施。 ⒎阀门的操作机构和传动装置应进行必要调整，使之动作灵活，指示准确。 ⒏安装铸铁阀门时，应避免因强力连接或受力不均引起的损坏。 ⒐安装阀门前，必须复核产品合格证和试验记录。 ⒑阀门的安装位置不应防碍设备、管道及阀门本身的拆装和检修。阀门安装高度应方便操作和检修，一般距地坪1.2m为宜，当阀门中心距地坪1.8m以上时，应集中布置，并设置固定平台。 ⒒并排管线上阀门，其手轮间净距不得小于100mm，为了减小管道间距，并排布置的阀门最好错开布置。 ⒓直通升降式止回阀只能装在水平管道上，立式升降式止回阀及旋启式止回阀可以装在水平管道上，也可以装在介质由下向上流动的垂直管道上。 4.法兰安装

⒈法兰的检验 ①供安装用的法兰应进行检查，其尺寸偏差应符合现行部颁标准，材质应符合设计要求。 ②法兰密封面应平整光洁，不得有毛刺及径向沟槽。法兰螺纹部分应完整、无损伤。凹凸面法兰应能自然嵌合，凸面的高度不得低于凹槽的深度。 ③螺栓及螺母的螺纹完整，无伤痕、无毛刺等缺陷。螺栓与螺母应配合良好，无松动或卡涩现象。 ④石棉橡胶板、橡胶板及软塑料等非金属垫片应质地柔韧，无老化变质或分层现象。表面不应有折损、皱纹等缺陷。 ⑤金属垫片的加工尺寸、精度、光洁度及硬度应符合要求，表面无裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。 ⑥包金属及缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。 ⒉法兰安装 ①法兰连接时应保持平行，其偏差不大于法兰外径的1.5‰，且不大约2mm。不得用强紧螺栓的方法消除偏斜。 法兰连接应保持同一轴线，其螺孔中心偏差一般不超过孔 径的5％，并保证螺栓自由穿入。 ③法兰垫片应符合标准，不允许使用斜垫片或双层垫片。 ④垫片安装时，可根据需要，分别涂以石墨粉、二硫化钼油脂、石墨机油等涂剂。 ⑤法兰连接应使用同一规格螺栓，安装方向一致，紧固螺栓应对

钢制管法兰、垫片及紧固件选用规定

钢制管法兰、垫片及紧固件选用规定 2008-01-15发布2008-02-01实施 胜利工程设计咨询公司总图规划所发布

前言 根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。 本规定共分9章和5个附录。主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。 本规定由总图规划设计所专业技术委员会提出。 本规定由总图规划设计所专业技术委员会起草。 本规定起草人：刘庆砚 本规定由总图规划设计所专业技术委员会负责解释。 本规定首次发布时间：2008年01月。

目次 1 总则 (1) 2 术语 (2) 3 基本规定 (4) 4 法兰的选用 (5) 4.1 一般规定 (5) 4.2 法兰类型的选用 (6) 4.3 法兰公称通径的选用 (7) 4.4 法兰公称压力的选用 (7) 4.5 法兰材料的选用 (8) 4.6 法兰最高无冲击工作压力的选用 (8) 4.7 法兰盖允许开孔直径的选用 (11) 5 密封面的选用 (12) 5.1 一般规定 (12) 5.2 密封面的选用 (12) 6 垫片的选用 (16) 6.1 一般规定 (16) 6.2 垫片的选用 (16) 6.3 垫片适用条件的选配 (21) 7 紧固件的选用 (22) 7.1 一般规定 (22) 7.2 紧固件的选用 (23) 8 法兰、垫片、紧固件的选配 (25) 8.1 一般规定 (25)

8.2 法兰、垫片、紧固件的选配 (27) 9 法兰、垫片及紧固件参数的描述 (30) 9.1 一般规定 (30) 9.2 法兰的描述 (30) 9.3 垫片及紧固件参数的描述 (31) 附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32) 附录B 国内部分标准中的密封面名称对照 (33) 附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34) 附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35) 附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36) 本规定用词说明 (39)

石油化工管法兰常用垫片选用表

表4.3.6石油化工管法兰常用垫片选用表 软垫片5尺寸允许偏差（mm） 尿素 ·1·

-70~-40 对焊(凹凸) 金属包垫、柔性石墨 铝皮+特制石棉、石墨+金属骨架 表 3.3.1 阀门门类型选用表 复合垫 （0Cr13、0Cr19Ni9） ②阀板表面应当光滑，无螺栓和凹槽：由卫生的材料如不锈钢制造，或由白的塑料或橡胶全包。 ·2·

重锤式 杠杆 重锤式 式封闭 全启式 微启式 带散热片 带扳手 安全阀弹簧式 全启式带扳手 不封闭 微启式带控制机构 脉冲式 图3.2.17安全阀的分类 图3.2.12蝶阀的种类 ·3·

图3.2.14隔膜阀的种类 直通式L型 三通式 手动 浮动球 L型 三通式 气动 三通式T型 三通式电动 T型 三通式 球阀 电一 液动 法兰 连接 蜗轮 传动 固定球直通式 气动 电一 焊接 连接 液动 电动 ·4·

图 3.2.10 球阀的种类 直通式 上螺纹阀杆 螺纹连接 法兰连接 直杆式 焊接连接 螺纹连接 角 式 下螺纹阀杆 法兰连接 截止阀 斜杆式 上螺纹阀杆 直流式 下螺纹阀杆 图 3.2.3 截止阀的分类 法兰连接 ·5·

图3.2.4节流阀的分类 单闸板 手动 楔式闸阀 旋转式 (暗杆) 法兰 连接直齿圆双闸板 柱齿轮 锥齿轮 闸阀螺纹 单闸板连接气动 液动 平行式闸阀 升降式 (明杆) 焊接 电动单闸板 双闸板 升降式 自动 密封式 图3.2.1闸阀的分类 直通式螺纹连接 法兰连接 止回阀旋启式 蝶型立式 单瓣式 双瓣式 多瓣式 直通式 焊连连接 法兰连接 法兰连接 ·6·

地沟更换管线专项施工方案

地沟空调管线敷设专项方案 一、专项方案工程概况 工程名称：解放军第202医院加装风机盘管及供热改造工程 工程地点：沈阳市和平区解放军第202医院 建设单位：解放军第202医院 专项方案工程内容：空调地沟内供回水管线更换 质量标准:合格 二、编制依据 1、建筑工程施工质量验收统一标准 GB50300-2001 2、建筑给水排水及采暖工程施工质量验收规范GB50242-2002 3、通风与空调工程施工质量验收规范GB50243—2002 4、建筑电气工程施工质量验收规范GB50303-2002 5、《建筑施工安全检查标准》JGJ59-2011 6、智能建筑工程质量验收规范GB50339-2003 7、建筑防腐蚀工程施工及验收规范GB50212-2002 8、工业金属管道工程施工及验收规范GB50235—97 9、建筑安装工程质量检验评审统一标准GBJ300—88 10、现场设备、工艺管线工程施工及验收规范GBJ239-97 11、施工现场临时用电安全技术规范 JGJ46-2005 三、难点分析 1、根据现场实际条件，地沟内空调管线敷设技术难点如下：1）地沟内情况不明

需派人对地沟里面管线的情况逐一摸查楼内管线情况，再进行具体施工操作。地沟内水及污物太多，地沟内废弃管线、建筑垃圾、导致增加较大清理工作；且生活垃圾多年堆积发酵，形成危害气体，给施工人员地沟内操作带来了危险。 2）地沟施工操作空间有限 由于楼内存在较多建筑垃圾、生活垃圾、废弃管线，且地沟内管线修补多次，增改各种管线较多导致每栋楼地沟操作空间不足；地沟内不但原有各种管线过多而且空间狭窄，导致施工作业更加困难。 3）沟内长期处于封闭状态且沟内垃圾污物囤积过多而产生有毒有害物质。 4）需在沟内增加排风、送风等换气设备、临时照明及临时用电等。 5）拆除外运原有采暖管线及清理沟内污物。 地沟内主管线连接情况错综复杂，有些管线腐蚀严重，需要根据图纸结合实际情况拆除更换管线。 6）施工需拆除并恢复原有地面及地沟盖板，工作面小属于零星拆除，零星恢复。 7）根据楼体的大小及其地沟走向增设不少于3个的通风口。 四、施工工艺流程图 现场考察→施工准备→人员安排→技术交底→安全防护→砸地面开地沟盖板→通风排气→安装送排风设备→安装临时用电及临时

管路法兰及垫片的选用

目前管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。 低压管道PN≤ 2.5MPa 中压管道PN=4— 6.4MPa 高压管道PN=10—100MPa 超高压管道PN＞100MPa 是按照公称压力分。 公称压力： 管子、管件等在基准温度下的耐压强度成为公称压力。 xx连接 法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。法兰种类: 按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形法兰种类式可分为光滑式、凹凸式、榫槽式、透镜式和梯形槽式。 螺纹xx： 主要用于镀锌水、煤气钢管的连接，其密封面为光滑式。其公称压力常用的有 0.6MPa、 1.0 MPa、 1.6MPa三种。

焊接xx： 是管道连接中最常用的法兰，分为平焊法兰和对焊法兰两种。 1、平焊xx： 又叫搭焊法兰与管子焊接时将管子插入法兰孔内，在法兰内外部与管子进行搭接角焊。其公称压力常用的有 0.6MPa、 1.0 MPa、 1.6MPa和 2.5MPa四种。平焊法兰的密封面有光滑式和凹凸式。 2、对焊xx： 又叫高颈法兰，与平焊法兰的区别是带有一段锥形短管。法兰与管子的结合实质上是短管与管子的对口焊接。 故称对焊xx。一般用于公称压力≥ 4.0 MPa或温度大于300℃的管道上。对焊法兰有光滑式、凹凸式、榫槽式和梯形槽式四种 密封面形式。其中光滑式和凹凸式最为普遍。松套法兰： 松套xx： 也叫活套xx或活动xx。 分为平焊松套法兰、对焊松套法兰、卷边松套法兰。这种法兰接口，就是利用钢环或管口卷边把法兰套在管端上，因此法兰可以在管端上活 动，故称松套xx。 1、平焊松套xx：

衬塑管道更换垫片施工方案

XXX（建设单位）公司-XXX装置垫片更换施工方案 编制： 审核： 批准： 日期： XXX(施工单位)有限公司

目录 一、工程概况 (3) 二、编制依据 (3) 三、施工准备 (3) 四、更换垫片施工方案 (3) 五、安全技术措施 (4) 六、文明施工措施 (5) 七、资源需求准备 (5)

一、工程概况 1.1工程名称 沈阳XXX有限公司搬迁改造项目-VCM装置更换四氟垫片 1.2工程地点 位于辽宁省沈阳市沈阳经济技术开发区XXX区，距原址约20公里（地址：沈阳经济技术开发区沈西三东路55号） 1.3建设单位 沈阳XXX有限公司 1.4监理单位 长沙华星监理有限公司 1.5施工单位 XXX有限公司 二、编制依据 2.1中国成达工程有限公司提供施工图纸等相关技术资料； 2.2相关规范 《工业金属管道工程施工规范》GB50235-2010 《工业金属管道工程施工及验收规范》（GB50235-2011）； 《石油化工施工安全技术规程》SH3505-1999 《石油化工建设工程施工安全技术规范》GB_50484-2008 《工业管道工程施工及验收规范(金属管道篇)》GB50235-97 《石油化工剧毒、易燃、可燃介质管道施工及验收规范》SHJ3501-2002 《工业管道维护检修规程》SHS01005-2004 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-2001 J84-2001 三、施工准备 依据设备布置图、工艺配管图结合现场实际情况，明确管道、管件、阀门位置和长度尺寸，遂项统计，列出有关脚手架搭设大小、数量和吊车台班需求情况的明细，提前落实到位。 鉴于混合脱水装置与稀酸脱吸装置管道直径大、范围广、工期要求紧等特点，脚手架搭设为满堂红形式。吊车选用：混合脱水装置顶层为12M高，西侧为2台储罐，东侧为内管廊，吊车停靠站位位置选取混合脱水与合成栈台之间、压缩厂房与气相干燥厂房之间，吊车型号选用25T、50T两种。 四、更换垫片施工方案 1、脚手架 施工位置及施工管道确认为混合脱水装置及稀酸脱吸装置衬塑管道更换垫片。 本次施工工作量大，工期短，管道距地面高低不等且施工需要足够操作面等为主要因素，根据施工因素，结合现场实际情况，混合脱水及稀酸脱吸装置内搭设满堂红脚手架，装置根据需要适当搭设脚手架。脚手架在施工完成，试压合格后拆除。 1）搭设顺序

HGT 20592-2009《钢制管法兰、垫片、紧固件》新旧标准对比

HG/T20592-2009(钢制管法兰、垫片、紧固件) ⑴、法兰公称压力等级采用。 ⑵、钢制管法兰用材料：增加类别号，P19。 ⑶、PL法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢 制夹套法兰（资料性附录）。 ⑷、把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平 垫片，并在HG/T20606-2009中增加了好多品种。 ⑸、HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都 比老标准有所增加，老标准称外环，新标准称对中环。 ⑹、紧固件使用限制，新、旧标准有所区别： 老标准新标准 商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型 螺母使用条件应符合 ①、PN＜；①、公称压力等级小于或等于PN16； ②、非剧烈循环场合；②、非有毒，非可燃介质 及非剧烈循环场合； ③、配非金属软垫片；③、配非金属平垫片。 ④、介质为非易燃、易爆及毒性危害程度较大 的场合。 商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以 ①、PN≤；下要求 ②、非剧烈循环场合；①、公称压力等级小于

或等于PN40； ②、非有毒，非易燃介 质及非剧烈循环场合； 除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用 级全螺纹螺柱和Ⅱ型螺母 纹螺柱）和专用级螺母。缠绕垫、金属包覆垫、 齿形组合垫、金属环垫等半金属或全金属垫片应 使用35CrMoA等高强度螺柱（双头螺柱或全螺 纹螺柱） 紧固件六角头螺栓 等长双头螺柱 全螺纹螺柱

螺栓/螺柱与螺母匹配 紧固件材料 平垫圈GB/T ※管法兰： 板式平焊法兰，螺纹法兰，对焊环松套法兰，平焊环松套法兰不应使用与剧烈循环工况，在剧烈循环工况下应选用带颈对焊法兰或整体法兰。 ※垫片： ·柔性石墨材料用氧化性介质时最高使用温度不超过450℃； ·石棉和非石棉垫片不应用于极度和高度危害介质和高真空场合； ·具有冷流倾向聚四氟乙烯平垫片，其密封面应采用FF，MFM，TG； ·公称压力小于等于PN16的法兰，采用缠绕垫，金属包覆垫，半金属垫，金

船用法兰密封垫片及选用规定

船用法兰密封垫片及选用规定 前言 本标准为公司新编制企业标准。是根据公司的生产实际经验并参照有关船厂企业标准编制而成。 本标准由上海外高桥造船有限公司提出。 本标准由设计部归口。 本标准起草部门：模块部。 本标准主要起草（编制）：张小根 标检：徐玉珍 审核：杜剑锋 本标准由总工程师南大庆批准。 1 范围 本标准规定了船用法兰密封垫片（简称垫片）的分类、技术要求、检验、标志和包装。 本标准适用于船舶管路法兰用密封垫片。 2 规范性引用文件 GB 2506-89 船用搭焊钢法兰（四进位） GB 10746-89 船用对焊钢法兰（四进位） GB/T 17727-1999 船用非石棉材料垫片 CB/T 55-1999 船用法兰软垫片 CB/T 3766-1996 排气管钢法兰及垫片 3 分类 3.1型式 A型—法兰连接尺寸按GB2506-89的非石棉垫片 B型—法兰连接尺寸按GB2506-89的无毒橡胶垫片 C型—法兰连接尺寸按CB/T3766-1996 AS型的金属包边高强度石墨垫片

D-Ⅰ型—法兰连接尺寸按GB10746-89带内外环金属缠绕石墨垫片D-Ⅱ型—法兰连接尺寸按GB10746-89带外环金属缠绕石墨垫片D-Ⅲ型—法兰连接尺寸按GB10746-89带内环金属缠绕石墨垫片3.2 基本参数 垫片基本参数按表1。 表1 垫片基本参数

图3 C型垫片 表4 C型垫片基本尺寸单

3.7标记示例 公称压力为2.5 MPa，公称通径为250mm，法兰连接尺寸按GB10746－89带碳钢镀锌内外环金属缠绕石墨垫片： 垫片 D-Ⅰ25250G Q/SWS 34—013—2003 公称压力为2.5 MPa，公称通径为50mm，法兰连接尺寸按GB10746－89带不锈钢内环金属缠绕石墨垫片： 垫片 D-Ⅲ25050N Q/SWS 34—013—2003 公称压力为1.0 、1.6MPa，公称通径为150mm，法兰连接尺寸按CB2506-89非石棉垫片： 垫片 A16150 Q/SWS 34—013—2003 4 技术要求 4.1垫片材料及适用介质按表6。

常用法兰及螺栓与垫片

常用法兰及螺栓与垫片 预算交流2009-10-31 16:32:51 阅读184 评论0 字号：大中小 一、常用法兰 管道工程用的法兰分为钢管道法兰和通风管道法兰两种。 （一）钢管常用法兰 1、法兰的种类 钢管道用的法兰种类较多，最常用的是平焊钢法兰。按其接触面可分为光滑式和凹凸式密封面两种。如下图所示。 2、法兰的材质 法兰的材质通常与相应钢管的材质相同。采用普通碳素钢、优质碳素钢或低合金钢钢板加工而成。 3、法兰的规格表示 通常选用标准法兰，平焊钢法兰的规格，一般以公称直径DN和公称压力PN表示。（二）通风管常用法兰 1、法兰的种类 通风管道所用的法兰，按其形状不同可分为：圆形和矩形法兰两种。 2、法兰的材质 法兰的材质通常根据风管的材质选用。薄钢板风管，采用

角钢或扁钢加工制作法兰；硬聚氯乙烯塑料风管，采用较厚的硬聚氯乙烯塑料板加工制作法兰。 3、法兰的规格表示 圆形法兰以风管的外径D表示，矩形法兰以矩形风管的边宽×边宽表示。 二、常用螺栓、螺帽 1、螺栓螺帽的种类 螺栓螺帽的种类比较多。在管道工程中，法兰连接时常用的螺栓有两种：一种是粗制六角头螺栓（一端带有部分螺纹），与其相配的螺帽为普厚粗制六角螺帽；另一种是双头精致螺栓（两端均有螺纹），与其相配的螺帽为精致六角螺帽，其中最常用的是粗制六角头螺栓及其螺帽。 2、螺栓螺帽的材质 通常用普通碳素钢、优质碳素钢或低合金钢加工螺栓螺帽。 3、螺栓、螺帽的适用场合 粗制六角头螺栓及其螺帽，常用于介质工作压力≤1.6MPa，工作温度不超过250℃的给水、供热、压缩空气等管道的法兰连接。 4、螺栓螺帽的规格表示 如：M20×80,表示螺栓的直径为20mm，螺杆长80mm，与其相配的螺帽为M20。 三、常用垫片 管道工程中，垫片材质的选用要根据管内输送介质的性质、工作压力、温度选用。常用垫片的材质、种类、适用场所见下表所示。

管道法兰垫片更换方案

兰州石化至北滩输油管道法兰渗漏检修方案及HSE作业计划书 编制: 审核: 批准: 编制单位:甘肃第一安装工程有限公司 2012年10月8日

兰州石化至北滩输油管道法兰渗漏检修方案 一、工程概况： 本检修项目是由兰州石化至北滩的5条汽、柴油管线，在进入北滩油库围墙内原各有一处分别是由法兰连接，因年久失修，垫片老化，出现渗油现象。为了确保输油作业的安全运行，彻底排除隐患，需在停输时进行密封垫片更换。 二、工程特点： 由于输油管道管径大距离长，高低落差自然压力较大、内存大量油品属易燃易爆介质，时间即将进入冬季，施工区域相互间距狭窄施工难度较大都是影响作业的主要因素，也是柴、汽油转输管道关键部位之一，为确保输油管道检修作业安全及质量，顺利的完成此项检修任务。做到技术先进、工艺合理、措施得当、安全适用，根据现场实际条件，特制定以下检修方案。 三、施工执行技术标准、规范及参考资料 1、国家有关工程建设现行的有关法律、法规及规范、标准。 2、行业有关工程建设现行的工艺标准、规范及行业规定： 《工业金属管道工程施工规范》GB50235-97 《石油化工有毒可燃介质管道施工及验收规范》SH3501-2002 《工业金属管道工程质量检验评定标准》GB50184-93 《施工现场临时用电安全技术规范》JGJ46-88 四、主要施工内容： 1、更换DN250 管道法兰C250-16 1220型金属垫片2片； 2、更换DN200 管道法兰C200-16 1220型金属垫片3片；

3、更换M24*120 35CrMo 高强度全螺纹螺栓24套； 4、更换M20*105 35CrMo 高强度全螺纹螺栓36套。 5、每条管道内排出收集油品约4000kg。 五、施工具体措施方案： 1、作业前将现场周围杂草垃圾清理干净，道路必须畅通。管道检修作业时应在现场配备消防车一辆、消防人员四名、干粉灭火器四支，作业时全部使用防爆工具，作业人员全部穿着防静电工作服，严禁携带手机、烟火进入施工区域，运输罐车远离作业点20米以外、并配装阻火器。作业现场及墙外周围安排两名监护人员，通讯工具均采用防爆对讲机随时保持联系。输油泵电源线不得有中间接头、控制开关均为防爆型，配备好夜间防爆照明。如当天油品排放不完应安排好夜班作业人员。 2、在管线法兰垫片更换期间停止任何输油作业，由作业人员确认管线号先关闭上游阀门并挂牌上锁，管道末端处泄压将油品排放到零位罐内，管道内还剩有部分油品，在检修法兰连接口下部开挖深0.5m、长1.2m、宽0.8m的地坑并加工一个同尺寸的接油盒，将管道内剩余的油品集中回收盒内，为了防止油品自压过高应逐渐松动螺栓并加盖防溅罩。 3、油盒内的油品采用防爆电动泵输转到油罐车内，直至管道内的油品确认排放干净，全部拆去法兰螺栓，使用胀力器或防爆撬杆撑开一定间隙，取出旧垫片清理检查密封面，更换同规格金属缠绕垫片，调整法兰同心平行度，再将高强螺栓均匀对称紧固到165kN，用游标卡尺检查法兰间的一周间隙一致，确认合格后对法兰及螺栓部位进行防腐处理。 4、每条管道更换完输油时反复观察是否渗漏，如局部有渗漏现象再将螺栓均匀紧固到170 kN至175 kN，必须达到不渗漏正常输油条件。

法兰垫片紧固件管理细则

法兰垫片紧固件管理细则 第一章总则 第一条为规范法兰、垫片、紧固件选择及安装工作，防止发生安全事故，根据《中国石油炼油与化工企业设备管理办法》转化制定《法兰垫片紧固件管理细则》。 第二条钢制法兰、垫片、紧固件的设计、制造、选用所依据的标准应为最新国家标准，新建项目同一装置应采用同一标准，改造项目应与原装置标准一致，严禁混用。新建装置原则使用化工部HG/T20592~20635-2009《钢制管法兰、垫片、紧固件》标准（美标）。 第二章管理职责 第三条机动设备处的主要职责： 一、机动设备处为法兰、垫片、紧固件归口管理部门，负责制定法兰、垫片、紧固件的安全管理规章制度，组织生产装置建立法兰螺栓紧固台帐，完善相关法兰、垫片、紧固件的资料。 二、参与审查法兰、垫片、紧固件选型、安装、使用、检验、修理、改造的全过程管理。 三、负责组织法兰、垫片、紧固件管理人员、操作人员和检修人员的培训和管理工作。 四、组织或参与法兰、垫片、紧固件失效原因的调查、分析和处理。第四条设备属地单位职责： 一、负责建立法兰螺栓紧固台账（针对定力矩专业紧固工具方式），台账中要明确记录工艺条件和螺栓、垫片规格型号、紧固方式及紧固

单位提供的核算后的预紧步骤（预紧力）等内容。 二、负责监督紧固单位按照法兰螺栓紧固台账或参照扭矩对照表和实际工况核算后的预紧力进行紧固。 三、属地单位负责对法兰、垫片、紧固件的存放、保管和发放。 第三章法兰、垫片、紧固件选型 第五条法兰、垫片、螺栓的选型应符合化工部《钢制管法兰、垫片、紧固件》HG/T20592~20635-2009标准的技术要求。 第六条法兰选型参照《Class系列各种类型法兰的密封面型式及其常用范围》，详见附表-1。 第七条螺纹法兰、对焊松套法兰不应使用于剧烈循环工况。在剧烈循环工况下，应选用带颈对焊法兰或整体法兰。 第八条螺纹法兰和承插焊法兰不应使用于可能发生缝隙腐蚀或严 重腐蚀的场合。 第九条设备垫片选用时，应选用金属包垫、缠绕垫、石墨复合垫和波齿垫，选用缠绕垫时，当密封面为突面RF，应选用带外加强环型缠绕垫，法兰面为凹凸面FM时，应选用带内加强环型缠绕垫。垫片选型参照《垫片型式选用表》详见附表-2。 第十条DN800以上的管道和换热器法兰使用波齿垫片。压力等级为CL600的突面RF缠绕垫必须选用带内外环型。 第十一条缠绕垫根据金属带和填充材料的不同组合，使用温度范围不同。垫片的使用温度范围参照附表-3 第十二条法兰接头是由一对法兰和紧固件、垫片等元件组成的装配

垫片、法兰和螺栓检查内容

附件： 垫片、法兰和螺栓检查内容 一、垫片的选型及质量保证检查内容 1、施工前需复查设计图纸、厂家检修手册，严格按图纸、手册要求制定检修方案和实施检修。 2、垫片选用应先根据法兰型式、介质温度、压力，选定垫片材质及型式。 3、不得使用密封面有划痕、损伤等影响密封效果的垫片。 4、垫片领取和安装，必须按照设计文件规定的管道产品标准以及施工质量验收标准进行验收和记录，需要见证取样复验的，必须复验。 5、拆卸法兰、封头在打开前，预留螺栓数量不少于50%。 6、严禁在管线及法兰安装质量不合格情况下野蛮强力组队安装垫片；严禁将螺栓一次拧到紧固力矩设计值。 7、高温、高压、有毒、有害、可燃介质管道系统严密性试验过程中，因处理漏点更换垫片后，必须重新试压和试漏，在重新试压和试漏转入生产后的24小时内要加强巡回检查频次，发现泄漏及时处理。 8、管道如有泄漏，必须降压处理后再更换或调整安装垫片，严禁带压操作。 9、高温、高压、有毒、有害、可燃介质管道系统使用后的垫片其内部可能会出现裂纹等缺陷的不得重复使用。

10、由于不同型式的垫片所需要的预紧力不同，因此垫片替代必须重新核算法兰预紧力。 11、更换设备材质或更新部分零部件材料时必须重新核对垫片的材质、型式等。 12、垫片原材料（金属及非金属）的供应商应相对固定，垫片制造商应对每批原材料按比例进行抽检，并随产品提供原材料分析报告和质量证明文件。每批生产的垫片必须提供产品质量证明书。质量证明书应包括（但不仅限于）下列内容： 1）制造商名称及制造日期； 2）制造厂技术（质量）检验部门的公章； 3）质量检查员的签字及检验日期； 4）产品名称、规格、材料及执行标准； 5）垫片性能试验数据及合格结论； 6）其他用户要求做的检验报告。 13.采用新型垫片时，垫片生产企业必须提供该形式垫片检验合格的报告（报告中必须注明测试方法、测试仪器、测试数据鉴定等）且应提供该型式垫片在同类型石化装置成功使用的业绩证明。 二、垫片的安装与维护的检查内容 1、垫片的检查 1.1安装前应再次确认待安装的每片垫片本身规格、型式、压力等级、材质，与工艺管道压力、温度、介质相匹配。必须有检查记录。 1.2确认试压等临时用垫片必须有效去除。

管子、法兰和垫片标准

国内常用的管道标准体系 国内常用的管道标准体系 1石化行业应用标准体系 2化工行业应用标准体系 3机械行业应用标准体系 4国家应用标准体系 5 压力管道应用标准体系配伍 国内常用的管道标准体系 目前，国内的压力管道及其元件的应用标准很多,又均不完整。以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。 1石化行业应用标准体系 ◆管子尺寸系列标准(SH3405) 基本属于“大外径系列” SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。 SH3405直径范围和壁厚分级： 序号钢管类别公称直径范围壁厚分级 1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s 2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS 3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm 4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm ◆法兰标准(SH3406)：属于"美式法兰" 公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600), PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级 公称直径：DN15~DN1500mm 法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种 DN≥650时，凸台面 1种 法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种 DN≥650时对焊 1种 ※SH3406等效采用了ANSI B16.5和API605标准,。SH3406在结构尺寸和密封面型式上与ANSI B16.5/API605有着很好的互换性，它能与ANSI、API、MSS等标准的管道元件配套使用。但因为SH3406采用了我国材料标准而不是美国材料标准(ASTM),故二者的温度-压力表有少许偏差,故在考虑二者互换时,应注意并核对它们的温度-压力对应允许值。 ◆石化行业应用标准体系中的常用标准 SH3401 管法兰用石棉橡胶板垫片 SH3402 管法兰用聚四氟乙烯包覆垫片 SH3403 管法兰用金属环垫片 SH3404 管法兰用紧固件 SH3405 石油化工企业钢管尺寸系列 SH3406 石油化工钢制管法兰 SH3407 管法兰用缠绕式垫片 SH3408 钢制对焊无缝管件 SH3409 钢板制对焊管件 SH3410 锻钢制承插焊管件

PN1.6Mpa(16bar)平面、凸面对焊钢制管法兰(GBT 9115.1-2000)(mm)

PN1.6Mpa(16bar)平面、凸面对焊钢制管法兰（GB/T 9115.1-2000）(mm) 公称直径 DN 法兰焊端 外径 A 连接尺寸密封面 法兰厚 度 C 法兰高 度H 法兰外径 D 螺栓孔中 心圆直径 K 螺栓孔径 L 螺栓 d f 数量 n 螺纹 规格 10149060144M124121435 151********M124621438 202510575144M125621640 253211585144M126521640 3238140100184M167621842 4045150110184M168421845 5057165125184M169922048 6576185145184M1611822045 8089200160188M1613222050 100108235180188M1615622252 125133*********M1618422255 150159285240228M2021122455 2002193402952212M2026622462 2502734053552612M2431922670 3003254604102612M2437022878 3503775204702616M2442923082 4004265805253016M2748023285 4504806405853020M2754824087 5005307156503320M3060924490 6006308407703620M3372025495 7007209108403624M33794538100 80082010259503924M36901538105

衬塑管道更换垫片施工方案

（建设单位）公司装置垫片更换施工方案 编制： 审核： 批准： 日期： (施工单位)有限公司

目录 一、工程概况.................................................................................................... 错误!未指定书签。 二、编制依据.................................................................................................... 错误!未指定书签。 三、施工准备.................................................................................................... 错误!未指定书签。 四、更换垫片施工方案.................................................................................... 错误!未指定书签。 五、安全技术措施............................................................................................ 错误!未指定书签。 六、文明施工措施............................................................................................ 错误!未指定书签。 七、资源需求准备............................................................................................ 错误!未指定书签。

HGT20592-2009《钢制管法兰、垫片、紧固件》新旧标准对比

H G/T 20 5 92 - 2 0 0 9（钢制管法兰、垫片、紧固件） ⑴、 法兰公称压力等级采用。 ⑵、 钢制管法兰用材料：增加类别号， P19。 ⑶、 PL 法兰增加了 PN40等级，增加了钢制孔板法兰 （规范性附录），钢制夹套法兰（资料性附 录）。 ⑷、 把原 HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在 HG/T20606-2009中增 加了好多品种。 ⑸、 HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老 标准称外环，新标准称对中环。 ⑹、 紧固件使用限制，新、旧标准有所区别: 老标准 商品级六角螺栓，使用条件应符合 ① 、PN v ； ①、公称 ② 、非剧烈循环场合； ③ 、配非金属软垫片； ④ 、介质为非易燃、易爆及毒性危害程度较大 的场新标准 商品级六角螺栓及I 型螺母使用条件应符合 卞压力等级 小于或等于 PN16； ② 、非有毒，非可燃介质及非剧烈循环场合； ③ 、配非金属平垫片。 商品级双头螺柱及螺母使用条件应符合以下要求 ① 、PN W; 下要求 ② 、非剧烈循环场合； 商品级双头螺柱及I 型螺母使用条件应符合以 ① 、公称压力等级小于或等于 PN40； ② 、非有毒，非易燃介质及非剧烈循环场合； 除上述以外应选用专用级螺柱（双头螺柱或全螺 纹螺柱）和专用级螺母。缠绕垫、金属包覆垫、 齿形组合垫、金属环垫等半金属或全金属垫片应 使用35CrMoA 等咼强度螺柱（双头螺柱或全螺 纹螺柱） 除上述以外应选用专用级全螺纹螺柱和n 型螺母 紧固件一六角头螺栓 等长双头螺柱 全螺纹螺柱 螺栓/螺柱与螺母匹配

钢制管法兰国家标准汇编

【标准名称】钢制管法兰、垫片、紧固件[合订本HG/T 20592～20635—2009] 【发布部门】工业和信息化部 【起草单位】全国化工设备设计技术中心站 【归口单位】中国石油和化学工业协会 【发布日期】2009年2月5日 【实施日期】2009年7月1日 【代替标准】HG20592～20635-1997 本系列标准是对HG20592～20635-97《钢制管法兰、垫片、紧固件》系列标准的修订。 本系列标准主要参照EN1092-1：2002、ANSI B16.5-2003等国外先进标准，并结合国内实际情况修订而成，包括了国际通用的两大管法兰、垫片和紧固件标准系列：PN系列（欧洲体系）和Class系列（美洲体系）。 HG/T20592～20614-2009属PN系列（欧洲体系）管法兰、垫片、紧固件标准，新标准与1997版相比主要变化如下： ——对原HG20592～20605-97内容进行了整合，合并为HG/T20592-2009《钢制管法兰（PN系列）》，并补充了石油化工行业经常使用的PN系列的钢制孔板管法兰和钢制夹套管法兰结构型式； ——HG/T20592-2009《钢制管法兰（PN系列）》中取消了公称压力PN250，以及相应的适用钢管外径系列； ——修订密封面尺寸，适当调整结构尺寸；对法兰密封面的表面粗糙度进行了修订； ——调整板式平焊法兰的压力等级范围，PN0.25～PN40； ——对管法兰用材料分组和材料种类进行了调整，增加了材料品种； ——修订了压力-温度等级表； ——增强柔性石墨板垫片列入HG/T20606-2009中，取消HG20608-97；——对垫片材料进行了调整，增加了材料品种；对垫片材料性能规定进行了补充； ——对紧固件材料按强度进行分类，补充了管法兰用紧固件材料的种类；对管法兰用紧固件长度进行了修订；增加了管法兰紧固件用垫圈以及绝缘法兰连接用紧固件；对管法兰、垫片、紧固件的选配规定以及使用条件进行了补充。 HG/T20615～20635-2009属Class系列（美洲体系）管法兰、垫片、紧固件标准，新修订的标准和97版相比主要变化如下： ——对原HG20615～20622和HG20624～20626内容进行了整合，合并为HG/T20615-2009《钢制管法兰（Class系列）》，并补充了石油化工行业经常使用的Class系列的钢制孔板管法兰和钢制夹套管法兰结构型式； ——补充长高颈法兰以及A系列大直径管法兰型式，对法兰密封面的表面粗糙度进行了修订；对管法兰用材料分组和材料种类进行了调整，增加了材料品种；——修订了压力-温度等级表； ——HG/T20623-2009《大直径钢制管法兰（Class系列）》中增加了大直径管法兰的A尺寸系列，Class150～900，DN650～1500； ——增强柔性石墨板垫片列入HG/T20627-2009中，取消HG20629-97；——对垫片材料进行了调整，增加了材料品种；对垫片型式以及材料性能要求进行了补充；
