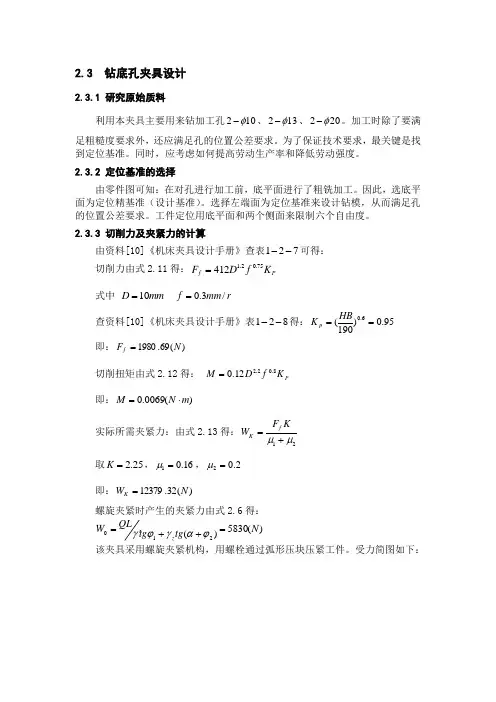

钻孔夹具设计

夹具设计

为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。并设计工序——钻Φ11孔的夹具。本夹具将用于立式钻床，刀具为高速钢麻花钻。

(一)问题的提出

本夹具主要用来钻Φ11孔，跟拨叉的中线有一定的角度要求，在加工时应保证孔的角度要求。此外，在本工序加工时还应考虑如何提高劳动生产率，降低劳动强度，而其位置尺寸为自由公差，精度不是主要问题。

(二)夹具设计

1、定位基准选择

为了提高加工效率，现决定采用手动夹紧工件快换装置，并采用可换钻套以利于在钻孔

2、切削力及夹紧力计算

刀具：硬质合金麻花钻，mm d 11=。

由实际加工的经验可知,钻削时的主要切削力为钻头的切削方向,即垂直于工作台,查《切削手册》表2.3，切削力计算公式为：

F F k f d C F y Z F f 0= 其中：410=C F ，2.1=Z F ，75.0=y F ，mm d 8.40=，22.0=f ，k k k k hF xF MF F ??=，k MF 与加工材料有关,取0.94；k xF 与刀具刃磨形状有关,取1.33；k hF 与刀具磨钝标准有关,取1.0，则：

F 108125.122.08.441075.02.1=???= 采用开口夹紧螺栓左右移动来达到适当夹紧后本夹具即可安全工作.

3、定位误差分析

（1）定位元件尺寸及公差的确定。夹具的主要定位元件为定位块,在加工时要保证夹具定位块的位置要求.

（2）计算钻套中心线与工作台的垂直度误差。

钻套外径与衬套孔的最大间隙为：

026.0)011.0(015.0max =--=?

衬套外径与钻模板孔的最大间隙为：

005.0023.0018.0max -=-=?

则钻套中心与工作台平面的垂直度误差为： 0.5mm 。

4、夹具设计及操作的简要说明

如前所述，在设计夹具时，应该考虑提高劳动生产率。为此，设计采用了可换装置。拆卸时，松开夹紧螺栓，实现工件的快换。

5、钻床夹具的装配图见附图

轴承盖钻孔夹具课程设计说明书

前言随着科学技术的发展，各种新材料、新工艺和新技术的不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现，已突破传统的依靠机械能、切削力进行切削加工的范畴，可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世，提高了更新频率的小批量零件和复杂的零件加工的生产率及加工精度。特别是计算机技术的迅速发展，极大的推动了机械加工工艺的进步使工艺过程的自动化达到了一个新的阶段。工具是人类文明进步的标志。自20世纪末以来，现代制造技术与机械制造工艺自动化得到了很好的发展。但工具（含刀具、夹具、量具与辅具等）在不断的革新中，起功能仍然十分显著。机床夹具是一种装夹工件的工艺设备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。在各种金属切削机床上用于装夹工件的工艺设备成为机床夹具，如车床上使用的三爪自定心卡盘、四爪卡盘，铣床上使用的平口虎钳等。现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着工件的加工精度、劳动生产率和产品的制造成本等。因此，无论是在传统制造还是现代制造工艺系统中，夹具都是重要的工艺装备。一、夹具的功能 1.保证加工质量使用机床夹具的首要任务是保证加工精度，特别是保证被加工工件加工面与定位面之间以及被加工表面相互之间的位置精度。使用机床夹具后，这种精度主要靠夹具和机床来保证，不再依赖工人的技术水平。 2.提高生产效率，降低生产成本使用夹具后可减少划线、找正的辅助时间，且易实现多件、多工位加工。在现代机床加工中，广泛采用气动、液动等机动加紧装置，可是辅助时间进一步减少。 3.扩大机床工艺范围在机床上使用夹具可使加工变得方便，并可扩大机床的工艺范围。例如，在机床或钻床上使用镗模，可以代替镗床镗孔。又如，使用靠模夹具，可在车床或铣床上进行仿形加工。 4.减轻工人劳动强度，保证安全生产。

钻夹具设计说明书

机床夹具设计说明书设计课程：钻床夹具设计专业：机械工程及其自动化学号：姓名：

2、定位方案的确定与定位元件的选择定位基准为下表面和左端面，考虑到工件加工尺寸较大，结合工艺性，工件以平面为定位基准，常用定位元件采用支撑板和2个支撑钉 3、夹具结构设计 3.1 定位装置（含定位误差分析与计算）

采用一面两孔定位时，支撑钉位如下。两定位孔中心距为150 ±0.06mm 1）确定圆柱销直径圆柱销直径公差取g6，即 mm。（2）确定圆柱销与削边销之间的中心距根据公式（5-3），取 mm ，所以圆柱销与削边销之间的中心距为150±0.02mm。 3.2 夹紧装置（含夹紧机构设计与夹紧力计算）根据设计思想，则此钻床夹具采用固定式钻床夹具，草图如下所示：

夹紧力计算 09.81Zf Yf F F F C d f K = 查表可得F C =42.7、 xf=1.0、 yf=0.7、.Z F K =. 0.9 因此Fz=.595N 09.81ZM YM M M M C d f K = 查表可得M C =0.021、 xM=2.0、 yM=0.8、.M K =.0.87 因此扭矩 M=1.6Nm 由夹紧力机构产生的实际夹紧力应满足下式 P=K ×'F 其中：其余系数K=K1×K2×K3×K4 K1——基本安全系数 1.3 K2——加工性质系数1.1 K3——刀具钝化系数1.15 K4——断续刀削系数1.2

所以K=1.3×1.1×1.15×1.2.=1.98 考虑实际夹紧力较小，以及所加工零件的结构特征，决定选用螺旋夹紧机构，而且不需要进行强度校核 3.3辅助装置（如钻模板、钻套等）钻模板 1）钻模板类型的选择引导刀具在工件上钻孔用的机床夹具。钻模的结构特点是除有工件的定位，夹紧装置外还有根据被加工的孔的位置的分布而设置的钻套和钻模板，确定刀具的位置，并防止刀具在加工过程中倾斜，从而保证被加工的位置精度。由于加工的两个孔均匀分布在180度的轴线两侧，则选择固定式钻模。 2）钻模板的主要尺寸的确定钻模板的厚度，夹具板的外尺寸确定，可根据加工工序的要求及尺寸确定。厚度为25，长为262.5mm,宽为50mm

夹具设计说明书

《夹具课程设计》学生姓名邓俊宏学号 20121495 班级模具12-1班指导老师张俊纪 2014/12/15

目录一．课程设计任务二．定位基准的选择三．确定夹具的结构方案 1、根据工序加工要求，确定工件在夹具中的定位方案 2 夹紧方案 3、确定夹紧机构 4、尺寸的确定 5.夹具精度分析 6，制定工艺路线 7．夹具体设计四．夹具装配图五．夹具使用注意事项、保养及维护六．课程设计总结七．参考资料

一夹具设计任务：为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。二．定位基准选择：底面对孔的中心线有一定的垂直度公差要求。因此以底面为定位基准，由于铸件的公差要求较大,利用两个大端面表面作为辅助定位基准时,只有采用自动对中夹具才能同时保证对铣削50h11槽精度的公差要求.为了提高加工效率,现决定采用套装式直齿三面刃铣刀来完成铣削。 1，零件的工艺分析按照零件的工艺要求以及工作要求，选取零件的材料为KTH350－10，可锻铸铁有较高的韧性和强度，能用于承受较高的冲击，振动及扭转负荷下的进行工作。为此一下是壳体需要加工的表面及加工表面之间的要求。 1.上下两端面粗糙度为1 2.5。 2.侧面槽44×28mm的粗糙度为12.5。 3.内孔Φ48mm的内壁粗糙度为6.3。 4.内孔Φ30mm的内壁粗糙度为6.3。

2，确定毛坯种类零件材料为KTH350-10,考虑零件在运行中受到的冲击力小，零件结构复杂生产类型为大批量生产，故宜选用金属型铸造，查《机械加工工艺设计简明手册》P516 ,选用可锻铸铁尺寸公差等级为C7～8，本设计中选用8级。 3，确定铸件加工余量及形状查《机械加工工艺设计简明手册》P509，可知孔径小于Φ10mm的铸件将不予铸出。孔径大于Φ10mm时，查《机械加工工艺设计简明手册》P517，可知：铸件加工余量与工艺余量是为了机械加工时能满足最后精度要求而具有足够被切削的材料量，一 A15.0公式计算般按照 e=CA2.0 max 式中e————余量值 A ————铸件的最大尺寸（mm） max A————加工表面最大尺寸（mm） C————系数；由于本设计中零件为组建且为大批量生产，则加工顶面时C=0.65，加工侧表面及地面时C=0.45. 铸件中孔φ30mm的加工余量e=0.45×892.0×6615.0＝2.13mm 上表面的加工余量e＝0.65×892.0×8915.0＝3.13mm

机床夹具设计课程设计

机床夹具设计课程设计说明书设计题目：钻床夹具设计系别：机械与电子工程学院专业：机械设计制造及其自动化

前言夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、智能、复合、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。本次的设计任务是加工零件（板件）上的两个孔。零件属于大批量生产，钻孔要求精度高，所以需要设计一个专用夹具，保证零件加工质量。由于夹具的利用率高，经济性好，使用元件的功能强而且数量少，配套费用低，降低生产成本；采用夹紧装置，缩短停机时间，提高生产效率。设计钻床夹具，首先要分析加工零件的技术要求，运用夹具设计的基本原理和方法，拟定夹具设计方案；在满足加工精度的条件下，合理的进行安装、定位、夹紧；完成草图后考虑零件间的连接关系和螺钉、螺母、定位销等的固定方式，设计合理结构实现零部件间的相对运动，根据零件要求选择材料。完成钻床夹具的所有设计后，用 AutoCAD进行二维图的绘制，首先画好零件图，最后进行装配，标注相关尺寸及技术要求，并用 Pro/ENGINEER绘制最终三维效果图，最终进行说明书，任务书的撰写、整理、修改完成设计任务。

目录第一章对加工零件的工艺分析 .......................................................错误！未定义书签。 1.1夹具设计 ...........................................................................错误！未定义书签。 1.2零件分析 ...........................................................................错误！未定义书签。 1.2.1零件图 (1) 1.2.2加工零件图分析 (2) 第二章定位方案及误差分析 ...........................................................错误！未定义书签。 2.1拟定定位方案 .....................................................................错误！未定义书签。 2.1.1定位方案拟定 (2) 2.1.2定位方案选定 (2) 2.2定位误差分析 .....................................................................错误！未定义书签。 2.2.1相关概念 (3) 2.2.2定位误差分析 (4) 第三章对刀导向方案 .......................................................................错误！未定义书签。 3.1对刀导向方案 .....................................................................错误！未定义书签。 3.2对刀导向元件详细参数 .....................................................错误！未定义书签。第四章夹紧方案及夹紧力分析 (5) 4.1 夹紧方案分析 .............................................................................错误！未定义书签。 4.2夹紧力分析 .........................................................................错误！未定义书签。 4.2.1夹紧力估算 .....................................................................错误！未定义书签。第五章夹具体设计及连接元件选型 ...............................................错误！未定义书签。 5.1夹具体设计 ..........................................................................错误！未定义书签。 5.2连接元件选型 ......................................................................错误！未定义书签。 5.2.1标准件 .............................................................................错误！未定义书签。 5.2.2非标准件 .........................................................................错误！未定义书签。第六章夹具零件图和装配图及标注 ...............................................错误！未定义书签。 6.1零件图 (8) 6.2钻模板零件图 ...................................................................................................... 1 1 6.3装配图 .................................................................................................................. 2 1第七章三维效果图...........................................................................错误！未定义书签。 14 总结 .................................................................. 14 参考文献 ..............................................................

钻孔夹具的设计

辽宁职业学院毕业论文(设计) 题目钻孔夹具的设计系（分院）机械工程学院专业班级机自1034班姓名指导教师姓名职称日期

辽宁职业学院毕业论文（设计）任务书专业班级：机自1034班学生姓名：题目：钻孔夹具的设计上交论文（报告）日期：答辩日期：指导教师：年月日

本人声明我声明，本论文及其设计工作是由本人在指导教师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。毕业生签名：时间：年月日

目录摘要 (1) 1 钻孔夹具设计 (2) 1.1 设计的目的 (2) 1.2 机床夹具的主要功能 (3) 1.3 机床夹具的特殊功能 (3) 1.4 生产条件 (3) 1.5 夹具总体设计的要求 (3) 1.6 机床夹具的总体形式 (4) 1.6.1 确定夹具体 (4) 1.6.2 确定联接体 (5) 1.7 设计夹紧机构一般应遵循以下主要原则 (5) 1.8 钻孔夹具方案设计 (5) 1.9 制定出合理的设计方案 (5) 2 夹具分类 (6) 3 夹具的定位方式 (7) 4 设计夹紧装置时应注意什么 (8) 5 总结 (9) 参考文献 (10) 致谢 (11)

摘要在设计的过程中，我综合运用了系统的设计方法和相关设计软件（如CAXA），且应用相关设计资料（包括手册、标准和规范等）以及进行经验估算等方法。运用在学校所学基本理论知识，正确解决工件在加工时的定位和夹紧问题，选择合理的设计方案，进行计算，设计出符合要求、优质、高效、低成本的夹具。并运用所学基本理论知识，解决工件在加工时的定位和夹紧问题，选择了合理的方案和计算，设计出符合优质、高效、低成本的夹具。关键词：钻孔夹具设计

机床前横架加工工艺及夹具(课程设计)

课程设计说明书 ------------ 设计题目：设计CA6140机床前横架加工工艺及夹具设计者: 班级：学号：指导老师：能动学院 2014年9月10日星期三

序言机械制造技术基础课程设计实在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺及未来从事的工作打下了良好的基础。一、零件的分析（一）前横架的工艺分析。通过对该零件零件图的观察分析可知该零件属于箱体台阶类零件。下表面需要进行铣削加工，表面粗糙度Ra=25。由于要保证M12螺纹孔与上表面的尺寸以及该孔的位置度误差，所以上表面不易加工，故不进行加工。其余4个M12的螺纹孔加工也很容易。所以该零件的工艺性较好。二、零件工艺规程设计（一）零件的生产类型零件的生产纲领为 N=Qn(1+a+b) 其中，产品的年产量Q=3000台/年，每台产品中该零件的数量n=1件/台，每天单班生产。（二）前横架的毛坯的制造形式。由零件图知该零件材料为HT200.考虑到该材料的力学性能，故选用铸件毛坯；零件尺寸不大，故选用金属型铸造。

1.毛坯尺寸和公差。参见《机械制造技术基础课程设计指南》第五章第一节，铸铁件的公差及机械加工余量按GB/T6414——1999确定。要确定毛坯的尺寸公差及机械加工余量，应先确定如下各项因素。（1）铸件公差等级由该零件的技术要求可知，该铸件的公差等级为普通级。（2）零件表面粗糙度由零件图可知该零件下表面Ra=25，其余的不用加工。 2.确定机械加工余量查阅《金属机械加工工艺人员手册（第三版）》表12—3可知，该铸件加工余量等级为5~7级，取6级。再查阅表12-2可知，加工底面，加工余量为3。 3、确定毛坯尺寸分析本零件，结合上面得到的加工余量可知，毛坯在加工方向的尺寸为22+3=25mm。其余表面不用加工，所以不留余量。 4、设计毛坯图由零件图可知，图中除了标注的圆角R10之外，所有未注的圆角均为R3，所以毛坯图如下。（三）选择加工方法，制定工艺路线 1.定位基准的的选择本零件需加工下表面，保证厚度尺寸22mm，上表面是设计基准。为了避免基准不重合误差，应选择上表面为定位基准，即遵守“基准重合”的原则。 2.零件表面加工方法的选择本零件需加工下表面，并钻孔，攻螺纹。（1）下表面，由于本零件的形状不适合进行车削加工，所以加工下表面时选择铣削加工（2）φ10.8的孔，选用摇臂钻床进行加工，并用φ12mm的丝锥攻螺纹。

支架钻孔夹具设计

课程名称：机械制造装备设计课程设计设计题目：支架钻孔夹具设计设计内容：为支架设计一套钻模夹具，便于摇臂钻床上对工件孔的加工。设计要求： 1.在摇臂钻床上加工两个Φ20的通孔。 2. 夹具设计要求合理，有利提高加工精度，保证加工质量，降低加工成本，提高劳动生产率和减轻工人的劳动强度，便于小批量生产。 3.绘制A1夹具装配图一张，A3零件图一张，设计说明书一份。设计（论文）开始日期 2014 年 2 月 17 日指导老师：张洪涛设计（论文）完成日期 2014 年 3 月 2 日课程设计评语机械械工程系机械设计制造及其自动化专业学生姓名朱钰班级 B100205 学号 B10020430

课程名称：机械制造装备设计课程设计设计题目：支架钻孔夹具设计课程设计篇幅：图纸共 2 张说明书共 15 页指导老师评语：年月日指导老师洛阳理工学院

目录前言 (1) 1. 专用夹具设计 (2) 1.1设计前的准备工作 (2) 1.1.1. 明确工件的年生产纲领 (2) 1.1.2. 熟悉工件零件图和工序图 (2) 1.1.3. 加工方法 (3) 1.2．总体方案的确定 (3) 1.2.1. 定位方案 (3) 1.2.2选择夹紧机构 (4) 1.2.3选择导向装置 (5) 1.2.4. 夹具体 (7) 1.3. 绘制夹具装配图 (9) 1.3.1. 制图比例2：1 (7) 1.3.2. 定位、夹紧、导向，夹具体 (7) 2. 夹具装配图上应标注的尺寸和技术条件 (10) 2.1. 夹具装配图上标注的尺寸 (10) 2.2. 夹具装配图上应标注的技术要求 (10) 3. 夹具零件图上应标注的尺寸和技术条件。 (12) 3.1夹具零件图上应标注的尺寸 (12)

副变速拨叉工艺及专用夹具设计说明书

北华航天工业学院《机械制造专业方向课程综合设计》课程设计报告报告题目：机械制造专业方向课程综合设计作者所在系部：机械工程系作者所在专业：机械设计制造及其自动化作者所在班级：作者姓名：指导教师姓名：完成时间：

目录一、前言……………………………………………………………………………… 二、零件图的分析…………………………………………………………………… 1、生产类型………………………………………………………………………… 2、零件的作用……………………………………………………………………… 3、零件的结构特点及工艺分析…………………………………………………… 三、工艺规程设计…………………………………………………………………… 1、确定毛坯的制造形式…………………………………………………………… 2、基面的选择……………………………………………………………………… 3、制定工艺路线…………………………………………………………………… 4、机械加工余量、工序尺寸及公差的确定………………………………………… 4.1、Φ24mm右端面……………………………………………………………… 4.2、Φ14mm的孔………………………………………………………………… 4.3、14H13的槽…………………………………………………………………… 5、确定切削用量…………………………………………………………………… φ右端面的切削用量………………………………… 5.1、确定工序1：铣削24 φ孔的切削用量…………………… 5.2、确定工序2：钻、扩、铰、及精铰14 5.3、确定工序6：铣削14H13的槽的切削用量………………………………… 四、夹具设计…………………………………………………………………………… 1、问题的提出……………………………………………………………………… 2、夹具设计………………………………………………………………………… 2.1、定位基准的选择…………………………………………………………… 2.2、切削力及夹紧力计算……………………………………………………… 2.3、定位误差分析……………………………………………………………… 2.4、夹具设计及操作的简要说明……………………………………………… 五、设计总结………………………………………………………………………… 六、参考文献…………………………………………………………………………

分度盘钻孔夹具课程设计说明书

有全套 1零件的工艺性分析 1)该工件锻造比比较大，很容易造成应力的分布不均。因此，锻造后进行正火处理，粗加工后进行调质处理，以改进材料的切削性能。 2)工序安排以台阶面和Φ100g6的外圆表面定位，装夹工件，达到了设计基准，工艺基准的统一。 3)分度盘大端面对Φ35H7mm孔中心线有垂直度要求；外圆台阶面对Φ100g6mm外圆轴心线有垂直度要求；Φ100g6mm外圆与Φ35H7mm孔有同轴度要求；6×M12螺纹与和6×Φ32mm孔对100g6mm外圆轴心线有位置度要求，可在偏摆仪上用百分表检查同轴度及垂直度。 1

2机械加工工艺规程设计 2.1分度盘的工艺分析及生产类型的确定 2.1.1分度盘的用途分度盘是一种高精度的分度定位元件。主要用于需要高精度分度定位的金属切削机床和专用夹具上。 2.1.2分度盘的主要技术要求按表1-1形式将该分度盘的主要技术要求列于表6-1中。表2-1 分度盘零件的主要技术要求 2

6×Φ32孔6×Φ32H7 IT7 12.5 Φ0.25 D○M Φ35孔Φ35H7 IT7 3.2 Φ36孔Φ36 IT13 12.5 Φ21孔Φ21 IT13 12.5 螺纹孔6×M12-6H IT6 3.2 Φ0.25 D○M 6×Φ12孔6×Φ12± 0.05 IT10 3.2 Φ0.1 D Φ10销孔Φ10H7 IT7 3.2 Φ12孔底面10 IT13 3.2 Φ32孔底面20 IT13 12.5 弧形槽底面10 IT13 3.2 3

2.1.3审查分度盘的工艺性 1）零件材料45钢，切削加工性良好。 2）分度盘Φ100g6mm外圆与Φ35H7mm孔有同轴度要求，为保证加工精度，工艺安排应粗、精加工分开。 3）主要表面虽然加工精度较高，但能够在正常的生产条件下，采用较经济的方法保证质量地加工出来。 2.1.4确定分度盘的生产类型依设计题目可知生产类型为：大批大量生产 2.2确定毛坯绘制毛胚图 2.2.1毛坯选择根据材料45钢，生产类型为大批大量生产及零件形状要求，可选择模锻件。毛坯的拔模斜度5°。 2.2.2确定毛坯的尺寸公差和机械加工余量 1）公差等级由分度盘零件的功用和技术要求，确定该零件的公差等级为普通级。 2）锻件重量根据机械加工后零件的形状及零件材料，估算锻件毛坯重量为t m=7.50kg。 4

分度盘钻孔夹具课程设计说明书要点

有全套 1零件的工艺性分析 1)该工件锻造比比较大，很容易造成应力的分布不均。因此，锻造后进行正火处理，粗加工后进行调质处理，以改善材料的切削性能。 2)工序安排以台阶面和Φ100g6的外圆表面定位，装夹工件，达到了设计基准，工艺基准的统一。 3)分度盘大端面对Φ35H7mm孔中心线有垂直度要求；外圆台阶面对Φ100g6mm外圆轴心线有垂直度要求；Φ100g6mm外圆与Φ35H7mm 孔有同轴度要求；6×M12螺纹与和6×Φ32mm孔对100g6mm外圆轴心线有位置度要求，可在偏摆仪上用百分表检查同轴度及垂直度。 2机械加工工艺规程设计 2.1分度盘的工艺分析及生产类型的确定 2.1.1分度盘的用途分度盘是一种高精度的分度定位元件。主要用于需要高精度分度定位的金属切削机床和专用夹具上。 2.1.2分度盘的主要技术要求按表1-1形式将该分度盘的主要技术要求列于表6-1中。表2-1 分度盘零件的主要技术要求加工表面尺寸及偏差 /mm 公差及精度等级表面粗糙度 Ra/μm 形位公差/mm 大端面Φ180 IT12 12.5 ⊥0.02 C

外圆台阶面 1.6 ⊥0.01 D 小端面Φ100g6 IT6 12.5 大外圆Φ180 IT12 12.5 小外圆Φ100g6 IT6 1.6 ◎Φ0.01○M C○M 6×Φ32孔6×Φ32H7 IT7 12.5 Φ0.25 D○M Φ35孔Φ35H7 IT7 3.2 Φ36孔Φ36 IT13 12.5 Φ21孔Φ21 IT13 12.5 螺纹孔6×M12-6H IT6 3.2 Φ0.25 D○M 6×Φ12孔6×Φ12± 0.05 IT10 3.2 Φ0.1 D Φ10销孔Φ10H7 IT7 3.2

轴上键槽专用夹具设计书

机械制造工艺学课程设计说明书设计题目“传动轴上键槽专用夹具设计” 班级：机制131 学生：徐仕阳指导老师：梁春光职业技术学院年月

零件图一、专用夹具作用分析专用夹具是为零件的某一道工序加工而设计制造的，在产品相对稳定、批量较大的生产中使用；在生产过程中它能有效地降低工作时的劳动强度、提高劳动生产率、并获得较高的加工精度。夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。正确地设计并合理的使用夹具，是保证加工质量和提高生产率，从而降低生产成本的重要技术环节之一。二、任务分析

1.设计任务（1）设计轴键槽铣削夹具（2）加工工件两件如图1所示（3）生产类型：单件生产（4）毛坯：模锻件（5）工艺容;本工序在?62mm和?48mm两处分别铣削键槽，工序图如图2所示。在进行本工序前，定位基准?48mm和?60mm的外圆一加工，达到图纸技术要求。该工序所用设备为X53T型立式升降台铣床，刀具选择标准键槽铣刀，本工序选用?14e8和?18e8键槽铣刀。（6）工序的加工要求：键槽宽为18mm键槽深度为7mm以及键槽宽14mm，槽深为5.5mm。键槽中心平面与轴颈中心线的平行度误差为标准误差，对称度误差为0.040mm。图一、轴零件图

图二、键槽铣削工序图 2.设计步骤 1）夹具类型的选择由于该工件生产为单件生产，且工件体积小，结构部复杂，从经济耐用的要求考虑，本工序加工夹具不宜太复杂，自动化程度不宜太高。故拟定选用简单的V形块定位螺旋压板加紧机构。 2）定位装置的设计（1）定位装置的确定。方案一：以?60外圆表面自定心三爪卡盘与活动顶尖定位，限制X ,Y,Z,Z`,四个自由度。这种定位无法保证轴尺寸精度，再由于加紧力方向与切削力方向不一致，切削力远离定位支撑面，加紧不稳定，如图3所示。图样三、

课程设计手柄KCSJ-01夹具设计说明书,装配图

工艺与夹具课程设计任务书设计题目：课程设计手柄KCSJ-01 建议参考华中科技出版社出版的机械制造技术基础课程设计要求：夹具设计，有装配图，零件图，工序卡和工艺过程卡，毛坯图以及说明书总装配图

设计条件：批量生产目录1.零件分析零件图零件工艺

2.工艺规程设计确定毛坯制造形式基面的选择制定工艺路线机械加工余量、工序尺坟及毛坯尺寸的确定 4. 专用夹具设计设计主旨夹具设计切销力及夹紧力的计算误差分析与计算夹具设计操作及操作的简要说明 5.课程设设心得体会 6. 参考文献一、零件分析1．零件图。

手柄（KCSJ—01）零件图 2．零件的工艺。该零件共有6个待加工的地方：平面加工包括零件上、下平面，孔系加工包括Φ38mm、Φ22mm,另外还有深48mm高10mm的半圆键槽。现对其分析如下： 1．上、下平面的表面加工:粗铣、半精铣该两表面，其表面粗糙度的要求达到Ra=6.3; 孔表面的加工：钻、半精镗Φ38中心孔及其倒角C1X45°,位置要求是与下表面垂直度达到0.08,粗糙度要求达到Ra=3.2； 3．钻、半精镗Φ22中心孔，粗糙度要求达到Ra=3.2； 4．精铣、半精铣半圆槽，粗糙度要求达到Ra=6.3。 5.钻、精铰Φ4孔。二、工艺规程设计 1．确定毛坯的制造形式零件材料为45钢。批量生产，故采用模锻成型,这对于提高生产率、保证加工质量也是有利的。 2．基面的先择基面的选择是工艺规程设计中的重要工作之一。基面选择得正确、合理，可以保证质量，提高生产效率，否则，就会使加工工艺过程问题百出，严重的还会造成零件大批报费，使生

夹具设计说明书 (3)

夹具设计说明书 1 夹具方案的论证本专用钻模用于钻杠杆臂的钻削以及另一垂直方向13孔的钻加工。由于加工精度不高，属于单工步工序应采用固定钻套。由于与分布在小同表而且相互垂直，加工时由手工操作连同工件起翻，所以以应采用翻转式钻模。此种钻模在设计制造时应注意安装位置的平稳性及切屑的排出等问题。本工序(孔的钻、扩、铰)之前已加工完各平面且内孔，提供了本工序的加工定位基准。为此根据加工要求确定定位方案为完伞定位。夹紧机构采用螺旋夹紧机构，简甲可靠。本工序采用立钻Z5025机床，刀具为标准麻花钻。机床与刀具均为通用型号，故夹具设计应使其适应机床与刀具，由于是中小批量生产，夹具的结构力求简单，易于制造，操作方便。 2夹具的结构及特点 2.1夹具的结构本钻模属翻转钻模(适合重不大于10kg小件)加工时翻转使用，在工作台上不安装，本夹具主要由钻模体、上模板、定位轴、辅助支撑等组成。 2.2夹具的特点铸造钻模体钻模板还可分为固定式钻模板、铰链式钻模板、可卸式钻模板和悬挂式钻模板。本夹具根据结构特点，以及13加工皆采用固定模板。这样可以保证较高的中心距精度，用两对角线布置的定位锥销来定位，再由两对角线布置的螺钉紧。本夹具有辅助支撑: 3．定位： 3.1定位与定位原理本夹具在钻模中采用完全定位，即六点定位，用适当分布的六个约束点限制工件的六个自由度。 3.2定位方式本钻模定位属于组合定位：22圆柱孔用于短销定位，限制两个自由度，端平面(42-22环形面)定位，限制三个自由度，形成了短销加宽环形平血组合，共限制五个自由度。另用一个防转定位销定位，限制一个定位度。防转定位销定在工件的另一端厚10mm，lO的侧面(见左视图)位置，可防止工件转动。对于一孔一端面的定位基准我们设计了定位柱。定位柱的结构分三段：安装部分：42下端面往下16安装柱，安装螺纹M12。(加垫圈、锁紧螺母)是用来定位柱安装在钻模体上的。定位部分：42上端面加上往上22定位颈。(长度较短，与22长25 通孔是间隙配合，作定位时属短销

阀盖钻孔分度式钻床专用夹具课程设计说明书

洛阳理工学院课程设计说明书课程名称机械制造技术课程设计设计课题阀盖的钻孔夹具设计专业机械设计制造及其自动化班级B110202 姓名卢天然学号B11020515 2015 年 3 月 13 日

课程设计任务书机械工程系机械设计制造及其自动化专业学生姓名卢天然班级 B110202 学号 B11020515 课程名称：机械制造技术课程设计设计题目：阀盖的钻孔夹具设计设计内容：为阀盖设计一套分度式钻模夹具，便于摇臂钻床上对工件孔的加工。设计要求： 1.在摇臂钻床上加工四个均布Φ14的通孔。 2. 夹具设计要求合理，有利提高加工精度，保证加工质量，降低加工成本，提高劳动生产率和减轻工人的劳动强度，便于小批量生产。 3.绘制夹具装配图A1一张，夹具零件图A3～A1一张，工件图一张，课程设计说明书一份。设计（论文）开始日期 2015 年 3 月 02 日指导老师：设计（论文）完成日期 2015 年 3 月13 日 2015 年 3 月 13日

课程设计评语机械工程系机械设计制造及其自动化专业学生姓名卢天然班级 B110202 学号 B11020515 课程名称：机械制造技术课程设计设计题目：阀盖的钻孔夹具设计课程设计片篇幅：图纸共 3 张说明书共 16 页指导老师评语：年月日指导老师

目录前言 (1) 第一章工件的分析 (2) 1.1 明确工件的年生产纲领 (2) 1.2 熟悉工件零件图 (2) 1.3 加工方法 (3) 第二章工件的定位 (4) 2.1 定位及定位原理 (4) 2.2 定位方式和定位元件的选择 (4) 第三章工件的夹紧 (6) 3.1 夹紧装置的基本要求 (6) 3.2 夹紧力三要素的确定 (6) 3.3 夹紧装置的选择 (8) 第四章分度机构的确定 (9) 4.1 选择分度装置 (9) 4. 2 确定分度形式 (9) 4. 3 锁紧分度装置 (10) 第五章对刀装置的确定 (11) 5.1确定导向元件 (11) 第六章主要零件的设计说明 (12) 6.1夹具体的设计 (12)

钻孔夹具课程设计说明书

钻孔夹具课程设计说明书学院班级：08机械电子1班学生姓名学号0811112018 指导教师

夹具设计说明书目录一、设计要求二、零件分析三、定位分析四、夹紧分析五、钻模板、钻套设计六、夹具体设计七、小结八、心得体会九、参考文献一、设计要求

设计思路：（1）由于是钻孔我们可以参考钻孔夹具设计的流程：1定位 2夹紧（2）根据机械制造工艺学的知识可知钻孔夹具的设计要点是： 1钻套 2钻模板 3夹具体（3）夹具设计的一般步骤：

1）明确设计任务与收集设计材料 2）确定夹具设计方案与绘制夹具草图 3）进行必要的分析计算 4）审查方案与改进设计 5）绘制夹具装配总图 6）绘制夹具零件图（4）夹具设计中的几个重要问题 1）清根问题在设计端面和内孔定位的夹具时，会遇到夹具体定位端面和定位外圆交界处的清根问题。 2）让刀问题在设计圆盘类刀具（如铣刀、砂轮等）加工的家具时，会存在让刀问题。 3）更换问题 4）防松问题二、零件分析

1、零件的作用轴承座一是为了固定轴承进行轴向定位，二是起密封保护作用，防止轴承进入尘土等进入轴承造成损坏，三是让轴承能够有好的润滑空间。两个坐孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。两个销孔用于定位。 2、零件的工艺分析 ⑴φ30及φ8两孔都具有较高的精度要求，表面粗糙度 Ra的值为1.6um，是加工的关键表面。 ⑵轴承座上、下表面及前、后两端面的表面粗糙度Ra为 3.2 um，是加工的重要表面。轴承座的上表面有位置精度要求0.008，而且与轴承孔中心线有平行度要求0.003。轴承座的前、后端面与轴承孔中心线垂直度要求为0.003，是重要的加工表面。 ⑶φ13沉孔加工表面粗糙度要求较低。 ⑷其余表面要求不高。

夹具设计说明书

序言工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次课程设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。第二步，进行基面的选择，确定加工过程中的粗基准和精基准。根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。对于粗加工，还要校核机床功率。孔的夹具。先提出设计问题，再选择定位基准，然后最后，设计钻49 开始切削力、夹紧力的计算和定位误差的分析。然后把设计的过程整理为图纸。通过以上的概述，整个设计基本完成。课程设计是我们对大学三年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练，这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（CA6140车床法兰盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力，对未来的工作发展打下一个良好的基础。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。

拨叉钻孔夹具说明书.

第一部分设计任务书及课程设计的要求和内容加工 (2) 第二部分序言 (4) 第三部分拨叉①22mm 孔的钻床夹具设计 (5) 第四部分.致谢与心得体会 ............................................ .15 第五部分参考文献.................................................... ..16 附录：夹具零件图与夹具装配图(草稿) ……. ....... ..17(18)

CAD 图另图 19 第一部分：山西大同大学煤炭工程学院09 机械设计及其自动化专业《机械制造设备设计》设计任务书设计题目：C A6140 拨叉钻床夹具设计要求：设计加工孔①22mm的钻床夹具毛坯类型：铸件（两件铸在一起）设计时间：2010.1217——2011.01.23 1、熟悉零件图设计内容： 2、绘制零件图（一张） 3、绘制夹具总装图 4、编写设计说明书备注：CA6140 车床拨叉831002毛坯图

A 技术要求 1鳥运点暫叢8WS 黠 4.代之宰求報眄悄雪壬杯m1：1831002 件勤 1 制图- ■33. 2E 11L Sk￡：欣i ■ 111111：^

第二部分：序言机械制造装备设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的. 这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习也是一次理论联系实际的训练,因此, 它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。制造背景：机械制造离不开金属切削机床，而机床夹具则是保证机械加工质量、提高生产效率、减轻劳动强度、降低对工人技术的过高要求、实现生产过程自动化不可或缺的重要工艺装备之一。机床夹具被广泛用于制造业中，大量专用机床夹具的使用为大批量生产提供了必要条件。在机床制造或修理中，常常遇到在圆柱上横穿孔的工件，这些工件的孔或螺纹孔的中心线不相交，需在车好圆柱后装配，画好孔的位置线，在按线加工孔或螺纹。以前当工件画好线后，用四爪卡盘按线进行安装，再加工内孔。在校正的过程中，调整夹在圆柱面上的两爪时，工件产生滚动，使划线孔的中心线产生角度位移，很难将工件校正，而产生加工废品。为此人们设计制造了夹具，通过30 年的使用，效果很好。制造意义：夹具的制造在机械加工工艺中有着很重要的意义，从其作用和地位两方面可以得知。一：机床夹具在机械加工中起着十分重要的作用，归纳起来，主要表现在一下几个方面。 1.缩短辅助时间，提高劳动生产率，降低加工成本。 2.保证加工精度稳定加工质量。 3.降低对工人的技术要求，减轻工人的劳动强度，保证安全生产。 4.扩大机床的工艺范围，实行一机多能。 5.在自动化生产和流水线生产中便于平衡生产节拍。二：机床夹具在工艺系统中的地位：夹具不同于其他环节，他在工艺系统中有着特殊地位，夹具的整体刚度对工件加工的动态误差产生着非常特殊的影响。当夹具的整体刚度远大于其他环节，工件加工的动态误差基本上只取决于夹具的制造精度和安装精度。因此设计夹具时，对夹具的整体刚度应给予足够重视。如因工艺系统其他环节的刚度不足而引起较大的系统动态误差时，也可以采取修正夹具定位元件的方法进行补偿。这就是夹具的能动作用

扁叉钻孔夹具设计说明书

《机床夹具设计》课程设计设计说明书学生姓名班级学号成绩指导教师(签字)

一、零件图的分析 1.1、扁叉的工艺要求《机械制造工艺学与机床夹具设计》课程是机械类专业的一门主要专业课。它授予

学生制订经济合理、切实可行的机械加工和装配工艺，确定各工序的工装与设备等方面的综合知识，以及基本的工艺理论和国内外先进的新工艺、新技术方面的知识；培养学生分析生产实际加工过程中产生误差的原因和存在的具体工艺问题，并能初步提出改进产品质量、提高生产率与降低成本的工艺途径和方法的能力。为提高学生解决实际问题的能力，本课程学完后，特安排此课程设计。本课程设计是在学完了机械制造工艺学及夹具设计之后进行的下一个教学环节。它一方面要求学生在设计中能初步学会综合应用过去所学的全部课程，另外也为搞好毕业设计做一次综合训练。学生应当通过机械制造工艺学及夹具设计课程设计在下述各方面得到锻炼：能熟练运用机械制造工艺学及夹具设计课程设计中的基本理论，正确地解决一个零件在加工中的定位，夹紧以及工艺路线合理安排等问题，保证零件的加工质量。提高结构设计能力。学生通过设计夹具

的训练，应当掌握如何根据被加工零件的加工要求，设计出高效、省力、既经济合理，又能保证加工质量的夹具来。学会使用手册及图表资料。掌握与本设计有关的各种资料的名称出处，能够做到熟练应用。 1.2、扁叉的工艺性分析该零件共有三处加工表面，其间有一定位置要求。分述如下： 1.2.1 以φ10H7为中心的加工表面：二者有高的同轴度要求。 1.2.2 以两孔轴线对称的上凸块侧面和两平面这一组加工表面上端面的两侧面相对空轴线有对称度要求，两上端面对两孔轴线也各自有平行度要求。 1.2.3两短圆柱的四个端面：没有较高的位置精度要求由上面分析可知，加工时应先加工一组表面（铣削上端面），再以这组加工后表面为基准加工另外两组（分别是铣圆柱端面和
