压力管道培训资料全
压力管道安装工程管理
一、施工准备
1．技术准备
编制压力管道安装施工方案、作业指导书、施工组织设计等技术文件。
施工方案的编制按XAG03技—03—2000号文〈施工方案编制办法〉编写（方案中要明确验收的标准），由专人负责编写，分公司总工审核批准，必要时报业主认可。审批后的施工方案报分公司生产科两份（办理告知用）。
2．人力资源准备
配备称职的各级管理人员及特种作业人员（质保师、质安员、无损探伤员），并报分公司生产科备案。所须填写表格：
例表：
强调：以上人员必填写清楚，且各级管理人员、特种作业人员必须持证是人员。质保师要有公司任命通知。
3．压力管道开工告知
3.1 开工告知的办理，由分公司生产科牵头，项目部责任人员积极配合。
3.2办理告知程序：
1）填写表格—“特种设备安装改造维修告知书”TSZS02—2003，一式四份。表格可在：https://www.360docs.net/doc/6a16518888.html,即中国特种设备信息网下载，也可到分司生产科领取。
2）表格的填写方法：
样表：
TSZS002－2003
特种设备
安装改造维修告知书
施工单位：省工业设备安装公司设备种类：压力管道施工类别：安装
告知日期：二00四年五月十日国家质量监督检验检疫总局制
压力管道培训考核试题及答案
2010年压力容器知识培训考试试卷 一：判断题（30题，每题1分，共30分，正确的打√，错误的打X） 1. 压力容器受压元件所用钢材只需材料的力学性能和化学成分相同，就可以批准代用。（×） 2. 计算厚度系指按有关公式计算得出的厚度，需要时尚应计入其他载荷所需厚度。（√） 3. 确定压力容器试验压力时，如容器各受压元件（如圆筒、封头、法兰等）所用材料不同 时，应取各元件材料[б]/[б]t比值中的最大者。（×） 4. 根据焊接接头系数的高低，可推定无损检测的比例、长度和焊接接头的型式。（×） 5. GB151规定符合附录C的奥氏体不锈钢焊接钢管不得用于介质毒性程度为高度危害的换 热器。（×） 6. 奥氏体不锈钢制压力容器，其A、B类焊接接头可以用射线或超声波检测；C、D类焊接 接头可用磁粉或渗透方法进行检测。（×） 7. 当补强材料许用应力大于壳体材料许用应力时，则在计算补强面积时所需的补强面积可 以减少。（×） 8. 盛装介质毒性程度为极度、高度危害的压力容器用钢板，应逐张进行超声检测。（√） 9. 采用强度胀接时，换热管材料的硬度一般须低于管板材料的硬度值。（√） 10. 外压容器的破坏主要有强度不足引起的破坏和失稳现象，但经常只计算外压容器的稳定 性。（√） 11. 壳体厚度大于25mm的低温压力容器，其支承与壳体相连的焊缝应进行100%磁粉或渗 透检测。（√） 12. GB 151中管箱和外头盖短节的长度可以不遵循GB 150中300mm的最小拼接筒节长度 的限制。（√） 13. 管子与管板连接采用胀接方法时，其胀接原理是管子与管板同时产生塑性变形而达到了 密封和满足胀接强度。（×）
2018年压力管道设计人员培训考核试题(含答案)
2018年压力管道设计人员培训考核试题（含答案）姓名：得分： 一、填空题（每空1分，共30分） 1.真空管道应按受外压设计，当装有安全控制装置时，设计压力应取1.25倍最大内外压力差或0.1MPa两者中的低值；无安全控制装置时，设计压力应取0.1MPa。 2.当无缝钢管用于设计压力大于或等于10MPa时，碳钢、合金钢管的出厂检验项目不低于现行国家标准《高压化肥设备用无缝钢管》GB 6479 的规定，不锈钢管的出厂检验项目不应低于现行国家标准《流体输送用不锈钢无缝钢管》GB /T 14976 的规定。 3.设计压力不大于6.3MPa或设计温度不大于425℃的蒸汽管道，仪表接口公称直径不应小于15mm。 4.特种设备是指涉及生命安全、危险性较大的锅炉、压力容器(含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场(厂)内专用机动车辆。 5.职业性接触物危害程度分级是以急性毒性、急性中毒发病状况、慢性中毒发病状况、慢性中毒后果、致癌性和最高许浓度等六项指标综合分析，全面权衡,以多数指标的归属定出的。 6.压力管道的法兰密封垫片有三类，分别为非金属垫片、半金属垫片、和金属垫片。 7.压力管道材料的选用，应根据管道级别、设计温度、设计压力和介质特殊要
求等条件以及材料和加工工艺性能、焊接性能和经济合理性等选用。 8.当规范设计压力不大于42MPa，设计温度不超过材料允许的适用温度的工业金属管道工程的施工及验收。 9.燃气管道的设计设计使用年限不应小于30年。 10.当设计压力小于或等于1.6MPa且设计温度不大于200℃时，在《低压流体输送用焊接钢管》GB/T3091上可采用螺纹连接方式。 二、判断题（每题1分，共20分） 1.钢管按横断面形状可分为：圆钢管和异形钢管。（√） 2.压力管道输送介质的压力对安全有影响。（√） 3.金属的机械性能是指在外力的作用下所表现出来的性能，也成为金属的力学性能。（√） 4.当在临界温度下，使气体转变为液体所需的压力成为临界状态。（×） 5.从事压力管道设计审核和审定的人员（以下统称审批人员），应当经过压力管道设计鉴定评审机构考核合格，有国家质检总局公布，取得相应范围的压力管道设计审批资格，压力管道相关设计人员，审批人员的资格有效期为6年。（×） 6.压力管道必须采用流体输送用钢管。（√） 7.天然气的主要成分是乙烷。（×） 8钢的热处理方法主要是正火和回火。（×） 9.海水对碳钢、低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都没有腐蚀作用（×）。 10.氢脆是一次脆化，是可逆的。（√） 11.设计单位在《设计许可证》有效期满前3个月前，应当向许可实施机关提交换证《申请书》。（×） 12.管道设计寿命应从管道建设的一次投资，维修费用及投资利率等综合效率决定，并应适当考虑技术进步的更新要求。一般可按 10年考虑。（×）
压力管道设计培训之石油化工设计防火规范
2013年压力管道设计培训之 石油化工企业设计防火规范2008版培训试卷姓名得分 （本试卷满分100分） 一、解释基本概念(每小题6分，共30分) 1、全厂性重要设施 2、装置储罐（组） 3、沸溢性液体 4、全防罐 5、稳高压消防水系统
二、填空（每题2分，共70分） 1、石油化工企业的生产区宜位于邻近城镇或居民区全年最小频率风向的。 2、在山区或丘陵地区，石油化工企业的应避免布置在窝风地带。 3、公路和地区架空电力线路严禁穿越。 4、当区域排洪沟通过厂区时： （1）、不宜通过； （2）、应采取防止泄漏的和流入区域排洪沟的措施。 5、可能散发可燃气体的工艺装置、罐组、装卸区或全厂性污水处理场等设施宜布置在人员集中场所及明火或散发火花地点的全年最小 频率风向的。 6、液化烃罐组或可燃液体罐组不宜紧靠布置。 7、空分站应布置在空气清洁地段，并宜位于散发乙炔及其他可燃气体、粉尘等场所的全年最小频率风向的。 8、全厂性的高架火炬宜位于生产区全年最小频率风向的。 9、罐区泡沫站应布置在罐组防火堤外的，与可燃液体罐的防火间距不宜小于。 10、液化烃罐组防火堤内绿化。 11、在使用或产生甲类气体或甲、乙A类液体的工艺装置、系统单元和储运设施区内，应按区域控制和重点控制相结合的原则，设 置。
12、明火加热炉，宜集中布置在装置的边缘，且宜位于可燃气体、液化烃和甲B、乙A类设备的全年最小频率风向的。 13、液化烃、可燃液体、可燃气体的罐区内，任何储罐的中心距至少两条消防车道的距离均不应大于；当不能满足此要求时，任何储罐中心与最近的消防车道之间的距离不应大于，且最近消防车道的路面宽度不应小于。 14、氨的安全阀排放气应。 15、布置在爆炸危险区的在线分析仪表间内设备为非防爆型时，在线分析仪表间应。 16、在液化烃、操作温度等于或高于自燃点的可燃液体泵房的上方，不宜布置； 17、单个安全阀的开启压力（定压），不应大于设备的。当一台设备安装多个安全阀时，其中一个安全阀的开启压力（定压）不应大于设备的；其他安全阀的开启压力可以提高，但不应大于设备设计压力的。 18、泄放可能携带液滴的可燃气体应经接至火炬系统。 19、连续排放的排气筒顶或放空管口应高出范围内的平台或建筑物顶以上；间歇排放的排气筒顶或放空管口应高出范围内的平台或建筑物顶以上。 20、散发爆炸危险性粉尘或可燃纤维的场所应采取防止、纤维扩散、的措施。 21、液化烃、可燃液体储罐的保温层应采用不燃烧材料。当保冷层采
压力管道考核培训班专题讲座-压力管道设计基础
压力管道设计基础 (压力管道考核培训班专题讲座) XXXXX 过程装备研究所 XXXXX 1 概 述 1.1 设计资格 压力管道地安全涉及设计、制造、安装、检验、使用、修理等多个环节，其中设计是“优生”地基础，是能否确保压力管道安全运行地最重要一环.为此必须把好设计关，对设计单位进行资格认证，是确保压力管道设计质量地重要措施.2002年8月14日国家质量监督检验检疫局总局颁布实施《压力容器压力管道设计单位资格许可与管理规则》，对压力管道按危险程度分成3类6个级别. 1.2 在我国，工程设计一般分两步进行，首先根据已批准地项目建议书和可行性研究报告（设计前期工作）进行初步设计.初步设计经上级主管部门组织审查、批准后再进行施工图设计.设计主要内容如下： 1．工艺计算 包括物料衡算、热量衡算和水力计算等；按照物料地流量及该物料允许地流速确定管径、管长. 2．管道材料选择 按照不同介质地物理化学性质、压力等级、工作温度等因数确定管子地材料和阀门、法兰等管道附件，初估材料数量. 3．管线地结构设计 包括管线器材地选用（阀门、法兰、管件、补偿器、支吊架） 及隔热、伴热设计.
4．管道地强度计算 包括静载计算（压力、重力）、动载计算（风载、地震）、振动计算、热应力计算. 5．安全装置设计 包括安全阀、爆破片、阻火器. 6．绘制草图和施工图 绘制流程图（系统图）、平面布置图、立面布置图、管段图（空视图）、管件图、管架图等. 7．编制设计说明书 编制管道安装一览表、综合材料表、油漆保温一览表等. 所有设计文件必须进行校对、审核，部分图纸还要进行审定，最后还要进行各有关专业参加地综合会签，确保设计地质量. 1.3 压力管道地初步设计和施工图设计，都必须按先行标准和规范设计. 原劳动部《压力管道安全管理与监察规定》（1996） 国家质检总局《压力容器压力管道设计单位资格许可与管理规则》GB50316-2000《工业金属管道设计规范》 GB50028-2002《城镇燃气设计规范》 GB5001-1991《石油化工企业设计规范》 GB50251-1994《输气管道工程设计规范》 GB50253-1994《输油管道工程设计规范》 HGJ8-87-1994《化工管道设计规范》 SH3054-1993《石油化工企业管道综合设计规范》 GB50160-1992《石油化工企业设计防火规范》 GBJ16-1994《建筑设计防火规范》 GB50058-1992《爆炸和火灾危险环境电力装置设计规范》 GB50264-1997《工业设备及管道绝热工程设计规范》 HG/T20549-1998《化工装置管道布置设计规定》 SHJ40-1991《石油化工企业蒸气伴热管及夹套管设计规范》 HG/T20670-2000《化工、石油化工管架、管墩设计规定》 GB50235-1997《工业金属管道工程施工及验收规范》
压力管道设计审批考试题有答案
压力管道设计审批考试题 工作单位： 姓名：得分： 一、填空题（每空1分，共20分） 1、当在临界温度下，使气体转变为液体所需的压力称为。气体在此状态下称为。在此状态下的参数称为。(临界压力、临界状态、临界参数) 2、金属的机械性能是指在下所表现出来的性能，也称为金属的力学性能。（外力的作用） 3、饱和蒸气经冷却或加压后，遇到接触面或凝结核便液化成露。这时在该压力下的温度称为。液体的饱和蒸气压与外界压力相等时的温度称为液体在该压力下的。（露点、沸点） 4、输气管道直接在主管上开孔与支管连接，其开孔削弱部分可按等面积补强，当支管的公称直径小于或等于 mm时，可不补强。当支管外径大于或等于时，宜采用标准三通件或焊接三通件。（50、1 / 2 主管内径） 5、在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用。（标志牌）
6、压力管道材料的选用，应根据、、 和介质特殊要求等条件以及材料加工工艺性能、焊接性能和经济合理性等选用。（管道级别、设计温度、设计压力） 7、根据制造方法不同，钢管分为和两大类。（无缝钢管和焊接钢管） 8、压力管道的法兰密封垫片有三类，分别为、 和。（非金属垫片、半金属垫片、金属垫片） 9、管道涂料的选用，应与被涂管道的、相适应。（表面材质、使用环境） 10、当阀门与管道以法兰或螺纹方式连接时，阀门应在状态下安装。（关闭） 二、判断题（请在正确的后面画√，错误的后面画×。每题1分，共10分） 1、金属耐腐蚀性标准分为9级.（×） 2、海水对碳钢及低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都有腐蚀作用（×） 3、压力管道输送介质的压力对安全没有影响（×） 4、输气管道一般应采用埋地方式敷设，特殊地段也可采用土堤、地面等形式（√）
2012年压力管道设计培训考试卷答案
2012年压力管道培训考试卷 时间：2012年04月15日考试人得分 一、判断题（共35题，每题1分） 1、不同专业之间的接口关系属于管道应力分析技术统一规定的内容之一。 （√） 2、当金属法兰与非金属或脆性材料法兰相连时，两者均应选用全平面（FF） 法兰。（√） 3、设计文件应标明输气管道和管道附件母材及焊接材料的规格、焊缝和焊接接头形式；对焊接方法、焊前预热、焊后热处理及焊接检验等均应提出 明确要求。（√） 4、《特种设备安全监察条例》所称特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆。（√） 5、对于直接通向大气的排凝、放空管道不应进行保温。（√） 6、对于钢对钢接触面的滑动支架，其摩擦系数μ取0.2。（×） 7、对非定型设备的管口方位，应按工艺要求进行布置。（×） 8、完全退火适用于处理亚共析钢、中合金钢，目的是改善钢的铸件、锻件 或热轧型材的机械性能。（√） 9、对于有无隔热层管道，除另有计算或经验数据外，应取介质温度为计算 温度。（×） 10、重要设备在运行中，不允许流体中断时，宜采用回流管或设置带有隔 断阀门的环状管网等安全措施。（×） 11、甲、乙类液体储罐，宜布置在站场地势较高处。当受条件限制或有特殊工艺要求时，可布置在地势较低处，但应采取有效的防止液体液体流散 的措施。（×）
10、当一个地区的发展规划，足以改变该地区的现有等级时，应按发展规 划划分输气管道的地区等级。（√） 13、二次应力引起的是疲劳破坏。（√） 14、螺纹连接的管道，每个分支应在阀门等维修件附近设置一个活接头。 但阀门采用法兰连接时，可不设活接头。（√） 15、动力管道是指火力发电厂用于输送蒸汽、汽水两相介质的管道。（√） 16、管道组成件的质量证明文件为产品合格证书。（×） 17、导向架应与弯头有一定距离，以防止弯头处弯曲应力过大。（√） 18、当管道与设备作为一个系统进行试验。管道的试验压力等于或小于设 备的试验压力时，应按管道的试验压力进行试验。（√） 19、蒸汽支管可从用汽要求很严格的蒸汽管道上接出。（×） 20、管系位移计算是为了防止管道碰撞和支吊点位移过大。（√） 21、明火加热炉宜集中布置在装置的边缘并靠近消防通道。（√） 22、当金属管道外壁温度受大气环境条件影响，压力管道设计时所考虑的最低环境温度，可以按照该地区气象资料，取历年来平均最低气温的最低 值。（√） 23、凡是符合《特种设备安全监察条例》限定范围内的管道都必须按照压 力管道安全技术规范进行重要过程安全监察管理。（×） 24、进出加热炉及蒸汽发生器的高温管道宜采用计算机分析方法进行详细 柔性设计。（√） 25、有加热保护的（如伴热管）管道不应不应直接埋地，可设在管沟内。（√） 26、以全熔透焊缝将内部或外部补强圈与支管、主管相焊的方法称整体补 强。（×） 27、油气长输管道站场施工规范应执行《工业金属管道工程施工规范》 GB50235的相关规定。（√） 28、双安全阀出入口设置三通式转换阀时，两个转换阀应有可靠的连锁机 构。安全阀与转换阀之间的管道宜设排空措施。（×）
2011压力管道设计人员培训考核试卷答案(一)
2011年压力管道设计人员培训考核试卷（一） 姓名：分数： 一、填空题，每空1分，共计80分。 1、本规程适用同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道： 1）最高工作压力大于或者0.1MPa； 2）公称直径大于25mm； 3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。 2、本规程适用的管道范围如下： 1）管道元件，包括管道组成件和管道支承件； 2）管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头； 3）管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。 3、本规程适用范围内的管道按照设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性划分为GC1、GC2、GC3三个等级。 4、管道设计文件一般包括图纸目录和管道材料等级表、管道数据表和设备布置图、管道平面布置图、轴测图、强度计算书、管道应力分析书，必要时还应当包括施工安装说明书。 5、管道工程规定至少应当包括以下内容： 1）管道材料等级表、防腐处理、隔热要求、吹扫与清洗、管道涂色； 2）管道元件技术条件； 3）工程设计选用管道元件时，应当考虑工程设计寿命的要求； 4）管道制作与安装（包括焊接）技术条件； 5）试验和检验要求。 6、管道图纸目录和管道平面布置图上应当加盖设计单位设计许可印章。 7、管道数据表、管道材料等级表、设备布置图、管道平面布置图、强度计算书和管道应力分析计算书等主要设计图样和文件，应当有设计、校核、审核三级签字。GC1级管道的管道材料等级表和管道应力分析计算书还应当有设计审
压力管道考试压力管道设计人员考核试题考试卷模拟考试题.doc
压力管道考试压力管道设计人员考核试题考试卷模拟 考试题 考试时间：120分钟 考试总分：100分 遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。 1、可燃气体、可燃液体的管道可穿越与其无关的建筑物。（ ） 2、布置固体物料或含有固体物料的管道时， 应使管道尽可能短、少拐弯和不出现死角。 （ ） 3、为了准确地测得静压，压力表取压点应在直管段上，并设切断阀。（ ） 4、横向位移过大可能影响邻近管道，应设置限位支架。（ ） 5、支吊架边缘与管道焊缝的间距不应小于 80mm ，与需要热处理的管道焊缝的间 距 不 应 小 于 120mm 。（ ） 6、保温材料及其制品的允许使用温度应低于设备和管道的设计温度。（ ） 7、输送气体介质的露点高于环境温度需伴热的管道，宜选用夹套伴热。（ ） 8、凡从事压力管道设计单位资格许可审查工作或设计审批人员培训、 考核工作的审查机构，必须在国家或省级安全监察机构办理备案手续，并接受其监督管理。 （ ） 9、压力管道范围规定为：最高工作压力大于或等于 0.01MPa （表压）的气体、液化气体、蒸汽介质，或可燃、易燃、有毒、有腐蚀性，最高工作温度高于或等于标准沸点的液体介质，且公称直径大于 25mm 的管道及其附属设施和安全保护装置。 （ ） 10、水平位移量较大处且必须设刚性吊架时，应在吊架的顶部连接点设有长圆孔 ， 以 满 足 水 平 位 移 的 要 求 。（ ） 姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------
管道培训材料3doc-管道应力
3 管道应力 3.1 石油化工管道应力分析常用规范、标准有哪些？ 答：石油化工管道应力分析常用规范、标准有： (1)《工业金属管道设计规范》（国标报批稿）； (2)《石油化工企业管道柔性设计规范》（SHJ41-91）； (3)《石油化工企业非埋地管道抗震设计通则》（SHJ39-91）； (4)《石油化工企业管道设计器材选用通则》（SH3059-94）； (5)《石油化工企业管道支吊架设计规范》（SH3073-95）； (6) 化工管道设计规范（HG20695-1987）； (7) 化工部设计标准《管架标准图》（HG/T21629-1991）。 3.2 管道应力分析主要包括哪些内容？各种分析的目的是什么？ 答：管道应力分析分为静力分析和动力分析。 静力分析包括： (1) 压力荷载和持续荷载作用下的一次应力计算—防止塑性变形破坏； (2) 管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算—防止疲劳破坏； (3) 管道对设备作用力的计算—防止作用力太大，保证设备正常运行； (4) 管道支吊架的受力计算—为支吊架设计提供依据； (5) 管道上法兰的受力计算—防止法兰泄漏。 动力分析包括： (1) 管道自振频率分析—防止管道系统共振； (2) 管道强迫振动响应分析—控制管道振动及应力； (3) 往复压缩机（泵）气（液）柱频率分析—防止气柱共振； (4) 往复压缩机（泵）压力脉动分析—控制压力脉动值。 3.3 管道上可能承受的荷载有哪些？ 答：管道上可能承受的荷载有： (1) 重力荷载，包括管道自重、保温重、介质重和积雪重等； (2) 压力荷载，压力荷载包括内压力和外压力； (3) 位移荷载，位移荷载包括管道热胀冷缩位移、端点附加位移、支承沉降等； (4) 风荷载； (5) 地震荷载； (6) 瞬变流冲击荷载，如安全阀启跳或阀门的快速启闭时的压力冲击； (7) 两相流脉动荷载； (8) 压力脉动荷载，如往复压缩机往复运动所产生的压力脉动；

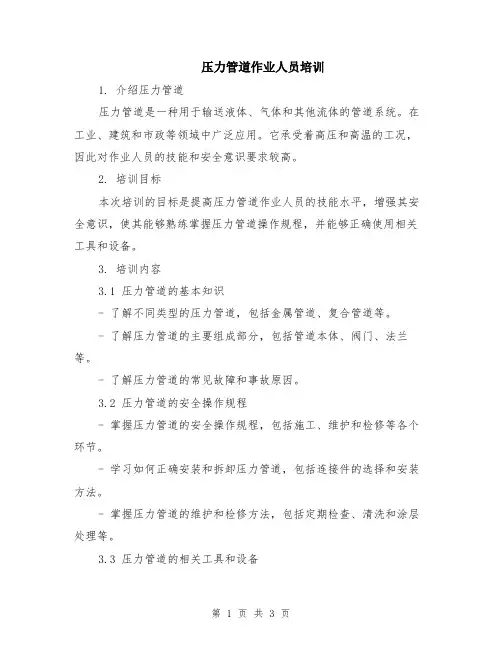

压力管道作业人员培训(通用版)
压力管道作业人员培训(通用 版) Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
压力管道作业人员培训(通用版) 第一条为了保障压力管道的安全运行，规范压力管道安全管理人员和操作人员的考核工作，根据《特种设备作业人员监督管理办法》、《特种设备作业人员考核规则》等规定，制定本大纲。 第二条压力管道安全管理人员和操作人员是指《特种设备安全监察条例》所规定的压力管道使用单位的专职或兼职从事管道设备、运行、技术安全管理的人员（以下简称安全管理人员）和操作维护人员（以下简称操作人员）。本大纲适用于以下人员的考核： （一）工业管道使用单位的安全管理人员和操作人员； （二）公用管道使用单位的安全管理人员和操作人员；
（三）长输管道使用单位的安全管理人员和操作人员。 第三条压力管道操作人员划分为6个级别。级别划分及允许操作的压力管道级别如下： （一）Ⅰ-1级，允许操作工业管道的级别为GC1、GC2、GC3； （二）Ⅰ-2级，允许操作工业管道的级别为GC2、GC3； （三）Ⅰ-3级，允许操作工业管道的级别为GC3； （四）Ⅱ-1级，允许操作公用管道的级别为GB1； （五）Ⅱ-2级，允许操作公用管道的级别为GB2； （六）Ⅲ级，允许操作长输管道的级别为GA1、GA2。 压力管道管理人员不分级别。 注：工业管道、公用管道、长输管道定义及其级别划分按照《压力管道安全管理与监察规定》和《压力管道安装单位资格认可实施细则》执行。 第四条压力管道的安全管理人员应当具备以下条件： （一）年龄在18周岁以上（含18周岁），60周岁以下（含
2015压力管道设计人员培训考核试题
2015年压力管道设计人员培训考核试题 姓名：得分： 一、是非题（每题1分） 1、《特种设备安全监察条例》所称特种设备是指涉及生命安全、危险性较大的锅炉、压力容 器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆。（）2、压力最高工作压力大于等于0.1MPa（表压），输送介质为气（汽）体、液化气体的管道均 属于安全监察的压力管道。（） 3、氧气按可燃（B类）流体介质对待。（） 4、放气或排液管上的切断阀宜用闸阀。对于高压、极度危害及高度危害介质的管道应设双阀， 当设置单阀时，应加盲板或法兰盖。（） 5、同一建筑物内、应将人员集中的房间布置在火灾危险性较小的一端。（） 6、空冷器不应布置在操作温度等于或高于物料自燃点和输送、储存液化烃设备的上方；否则 应采用非燃烧材料的隔板隔离保护。（） 7、布置固体物料或含有固体物料的管道时，应使管道尽可能短、少拐弯和不出现死角。（） 8、蒸汽支管应自蒸汽主管的顶部接出，支管上的切断阀应尽量安装在靠近主管管段上，以避 免存液。（）9、埋地输油气管道沿线在穿跨越大型河流、湖泊、水库和人口密集地区的管道两端或根据地形条件认为需要，均应设置线路截断阀。（） 10、对于直接通向大气的排凝、放空管道不应进行保温。（） 11、储罐的进出料管道在罐体下部连接，由于储罐在使用过程中，基础有可能继续下沉，其进出口管道宜采用金属软管连接或其他柔性连接。（）12、弯头宜选用曲率半径等于1.5倍公称直径的长半径弯头；输送气固、液固两相流物料的管道应选用大曲率半径弯管。（） 13、对于有无隔热层管道，除另有计算或经验数据外，应取介质温度为计算温度。（） 14、当金属法兰与非金属或脆性材料法兰相连时，两者均应选用全平面（FF）法兰。（） 15、输送气体介质的露点高于环境温度需伴热的管道，宜选用夹套管伴热。（）
建筑安装资料学习
第一部分《规程》中 重要表格的讲解 第一章建筑给水排水及采暖工程施工技术资料要求 ?施工质量验收资料 ?是施工阶段各方责任主体对工程施工各阶段工序质量进行确认验收并签署验收意见形成资料文件的统称。主要包含检验批、分项、分部（子分部）、单位（子单位）工程实体、观感验收等内容。 ?施工检测资料 ?是施工阶段各方责任主体在施工过程中为保证原材料、半成品、成品和设施、设备质量、品质性能而采取第三方检验手段加以证明形成资料的统称。主要包括各种性能检验报告等。 ?施工管理资料中共有35种表格，即表SN001～SN035。施工质量验收资料包括检验批质量验收记录表、分项工程质量验收记录、分部（子分部）工程验收记录、单位（子单位）工程质量竣工验收记录，观感评定，分部（子分部）工程安全和功能检验资料核查及主要功能抽查记录等内容，共有32种表格，即表SN036～SN067。 ?《山东省建筑工程施工技术资料管理规程释疑及样表》中，新增加了两份表格：SN-68隐蔽工程检查记录，这是一份通用表格，各种隐蔽都可以填写。 SN-69自动喷水灭火系统管道及配件安装工程检验批质量验收记录表。?每个工程应根据各自不同的施工内容，组织、整理好工程资料。施工技术资料一定要做到真实、准确、及时、完整。各方签字手续齐全，正确，该谁签字的就必须由谁签字，该盖哪一级的公章就盖哪一级的公章，不可以互相替代。 ?P282-156 需要加盖公章的文件：工程开工、竣工报告，地基验收，基础与主体工程验收，及专项分包工程交接、竣工验收资料； ?P277-84 图纸会审设计变更可以加盖项目部公章，但必须有法人授权；?项目部公章的使用必须经过法人授权。 ?《建筑工程施工质量验收统一标准》规定建筑给水排水及采暖工程包括10 个子分部工程，40 个分项工程（其中很多子分部中都含有防腐、绝热分项），但是本《规程》中检验批表格只有25 种，也就是说有些分项工程没有检验批表格，但是并不是说这些分项工程就不需要验收了，而是通过施工技术资料中的表格进行验收，例如防腐、绝热分项就是通过表SN034 防腐施工记录、SN035 绝热施工记录来验收的。 ?施工技术资料中的表格有些是通用表格， ?例如上面提到的防腐、绝热的表格，还有 ?管道隐蔽验收记录、水气压试验记录等表 ?格，不仅室内给水系统分项会用到，室内 ?热水供应系统、室内采暖系统也会用到。 第二章施工技术资料 ?SN001-002图纸会审和设计变更（洽商）记录 ?1、图纸会审记录
XXXX年压力管道设计人员培训考核试卷答案(一)
XXXX年压力管道设计人员培训考核试卷（一） 姓名：分数： 一、填空题，每空1分，共计80分。 1、本规程适用同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道： 1）最高工作压力大于或者0.1MPa； 2）公称直径大于25mm； 3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。 2、本规程适用的管道范围如下： 1）管道元件，包括管道组成件和管道支承件； 2）管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头； 3）管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。 3、本规程适用范围内的管道按照设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性划分为GC1、GC2、GC3三个等级。 4、管道设计文件一般包括图纸目录和管道材料等级表、管道数据表和设备布置图、管道平面布置图、轴测图、强度计算书、管道应力分析书，必要时还应当包括施工安装说明书。 5、管道工程规定至少应当包括以下内容： 1）管道材料等级表、防腐处理、隔热要求、吹扫与清洗、管道涂色； 2）管道元件技术条件； 3）工程设计选用管道元件时，应当考虑工程设计寿命的要求； 4）管道制作与安装（包括焊接）技术条件； 5）试验和检验要求。 6、管道图纸目录和管道平面布置图上应当加盖设计单位设计许可印章。 7、管道数据表、管道材料等级表、设备布置图、管道平面布置图、强度计算书和管道应力分析计算书等主要设计图样和文件，应当有设计、校核、审核
三级签字。GC1级管道的管道材料等级表和管道应力分析计算书还应当有设计审定人签字。 8、管道设计压力应当不小于在操作中可能遇到的最苛刻的压力与温度组合工况的压力；管道设计温度应当按照操作中可能遇到的最苛刻的压力与温度组合工况的温度确定。 9、当金属管道外壁温度受大气环境条件影响，压力管道设计时所考虑的最低环境温度，可按照该地区气象资料，取历年来月平均最低气温的最低值。 10、管道设计应当有足够的腐蚀裕量。腐蚀裕量应当根据预期的管道使用寿命和介质对材料的腐蚀速率确定，并且还应当考虑介质流动时对管道或者受压元件的冲蚀量和局部腐蚀以及应力腐蚀对管道的影响，以满足管道安全运行的要求。 11、管道组成件的最小厚度应当考虑包括腐蚀、冲蚀、螺纹深度或者沟槽深度所需的裕量。为了防止由于支承、结冰、回填、运输、装卸或者其他原因引起的附加荷载而产生超载应力，造成损坏、垮塌或者失稳，必要时，应当增加管壁厚度。 12、管道施工前，安装单位应当填写《特种设备安装改造维修告知书》，向管道安装工程所在地负责管道使用登记的质量技术监督部门书面告知，并且按照规定接受监督检验。 13、管道安装施工前，安装单位应当编制管道安装的工艺文件，如施工组织、施工方案等，经使用单位（或者其委托方技术负责人）批准后方可进行管道安装工作。管道的安装质量应当符合GB/T20801以及设计文件的规定。 14、管道受压元件的焊接工艺评定应当符合有关安全技术规范及其相关标准的规定。焊接工艺评定完成后，焊接工艺评定报告和焊接工艺指导书应当经过施焊单位焊接责任工程师审核，质量保证工程师批准，并且存入技术档案。 15、焊接材料应当有质量证明文件和相应标志，使用前应当进行检查和验收，不合格者不得使用。旋焊单位应当建立焊接材料的保管、烘干、清洗、发放和回收管理制度。 16、焊接设备的电流表、电压表等仪器仪表，以及规范参数调节装置应当定期检定和校验，否则不得用于管道受压元件的焊接。 17、对施工现场的焊接环境应当进行严格控制。焊接的环境温度应当保证
管道工程资料员培训材料
石油天然气管道线路安装工程 资料员培训材料
一、资料管理工作的态度 工程资料是建设施工中的一项重要组成部分，是工程建设及竣工验收的必备条件，也是对工程进行检查、维护、管理、使用、改建和扩建的原始依据。 一般人都认为资料员的工作看似轻松，其实做好也是不容易的。在做资料的工作中是否及时、整洁、完整；怎样配合好技术员做好施工组织、方案、技术交底等工作；是否对项目前期工作施工组织设计等进行了审核，用字是否恰当和规范，是否有遗漏和不全面；怎样和监理、业主用谦虚的态度及规范的语言进行了沟通；并在最短时间段内解决提出的问题；是否对以前的工作进行了总结，留下好的一面，否定了不好的一面。并用踏实、勤奋、认真及科学的态度去做好资料。 二、资料管理必备的专业技能 做好资料的管理，做好资料员，不光在态度上再思想上有能动性，还必须具备一定的安装专业知识，因为工程现场资料员的工作是一项集工程管理、档案管理知识为一体的复合专业工作，所以必须具备一定的安装专业知识、档案专业知识及操作计算机应用软件的能力。 首先岗位必备知识：熟悉国家、省、市城市档案工作法律、法规、政策、规定、标准；能看懂安装施工图，能编制修改工程竣工图（包括重新绘制基础竣工图）；了解各项安装施工技术。能正确的协助现场施工员填写各种施工记录、隐蔽工程记录及各工序技术资料表格
；了解工程测量有关知识，熟悉工程定位测量、施工测量、竣工测量，并能协助现场技术员正确填写相应的工程测量技术文件及表格；了解文秘基础知识，熟悉城市建设活动的报告、批复、通知、纪要等应用公文的编写方法；熟悉城市建设工程档案的内容、范围。掌握工程档案收集、编制、整理的方法；了解计算机在档案管理中的作用及基本知识。一个合格的资料员应该具备专业的能力：CAD操作：能按制图标准绘制总平面图、平面图、立面图、剖面图、大样图、标注、输入坐标、图纸输出。Project操作：制作月进度表、施工总进表，打印； 三、工程资料员职责： 工程资料应随工程进度及时收集、整理，并应按专业归类，认真书写，字迹清楚，项目齐全、准确、真实，无未了事项。表格应统一采用业主（监理）单位或本地区相应行政管理部门或档案管理部门的统一格式。 1、负责工程项目资料,图纸等档案的收集,管理； 1.1负责工程项目的所有图纸的接收,清点,登记,发放,归档,管理工作； 在收到工程图纸并进行登记以后,按规定向有关单位和人员签发,由收件方签字确认.负责收存全部工程项目图纸,且每一项目应收存不少于两套正式图纸,其中至少一套图纸有设计单位图纸专用章.竣工图采用散装方式折叠,按资料目录的顺序, 对平面图,立面图,剖面图,详图,结构施工图等建筑工程图纸进行分类管理.
压力管道设计审批考试题有答案
压力管道设计审批考试 题有答案 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
压力管道设计审批考试题 工作单位： 姓名：得分： 一、填空题（每空1分，共20分） 1、当在临界温度下，使气体转变为液体所需的压力称为。气体在此状态下称为。在此状态下的参数称为。(临界压力、临界状态、临界参数) 2、金属的机械性能是指在下所表现出来的性能，也称为金属的力学性能。（外力的作用） 3、饱和蒸气经冷却或加压后，遇到接触面或凝结核便液化成露。这时在该压力下的温度称为。液体的饱和蒸气压与外界压力相等时的温度称为液体在该压力下的。（露点、沸点） 4、输气管道直接在主管上开孔与支管连接，其开孔削弱部分可按等面积补强，当支管的公称直径小于或等于 mm时，可不补强。当支管外径大于或等于时，宜采用标准三通件或焊接三通件。（50、1 / 2 主管内径） 5、在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用。（标志牌）
6、压力管道材料的选用，应根据、、 和介质特殊要求等条件以及材料加工工艺性能、焊接性能和经济合理性等选用。（管道级别、设计温度、设计压力） 7、根据制造方法不同，钢管分为和两大类。（无缝钢管和焊接钢管） 8、压力管道的法兰密封垫片有三类，分别为、 和。（非金属垫片、半金属垫片、金属垫片） 9、管道涂料的选用，应与被涂管道的、相适应。（表面材质、使用环境） 10、当阀门与管道以法兰或螺纹方式连接时，阀门应在状态下安装。（关闭） 二、判断题（请在正确的后面画√，错误的后面画×。每题1分，共10分） 1、金属耐腐蚀性标准分为9级.（×） 2、海水对碳钢及低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都有腐蚀作用（×） 3、压力管道输送介质的压力对安全没有影响（×） 4、输气管道一般应采用埋地方式敷设，特殊地段也可采用土堤、地面等形式（√）
压力管道设计培训试题
压力管道设计考试试题一 一、填空题（每题 2 分，共40 分） 1、石油化工企业的生产区，宜位于邻近城镇或居住区全年最小频率风向的 _______，在山区或丘陵地区，应避免布置在_______，沿江河岸布置时，宜位于邻近江河的城镇、重要桥梁、大型锚地、船厂等重要建筑物或构筑物的 _______。 2、城市热力网，当___工艺热负荷为主要负荷，且必须采用蒸汽供热时，应采用蒸汽作供热介质。热力网管道____、_____、___的起点应安装关断阀门。 3、地下燃气管道上的检测管，凝水罐的排水管、水封阀和阀门，均应设置___或___；地下燃气管道不得从_____和_____下面穿越；不得在堆积___、___材料和具有____________的场地下面穿越。燃气管道附件不得采用______钢管制作件，严禁采用___制作。 4、全压力式液化烃储罐总容积大于______m3时，罐组内应设隔堤，隔堤内各储罐总容积之和不宜大于______m3，单罐容积等于或大于______m3 时，应每一个罐一隔。 5、按质检总局关于修订《特种设备目录》的公告（20XX年第114号），压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或等于___Mpa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于________的液体，且公称直径大于或者等于___mm的管道。公称直径小于___mm，且其最高工作压力小于1.6Mpa（表压）的输送___、____、____的管道和_______所属管道除外。其中石油天然气管道的安全监察管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。 6、可燃气体往复式压缩机，管道布置应考虑液体自流到_____，管道出现的低点应设_______，管道低点排凝，高点放空阀门应设_____、______或_______以防泄漏，且机组周围管沟内应_______，避免可燃气体的积聚。 7、安全阀应_______并靠近被保护的设备和管道，如不能靠近布置，则从被保护的设备或管道到安全阀进口的管道总压降，不应超过安全阀定压值的____，安全阀进口管道应采用____弯头；当几个安全阀并联操作时，总管的截面积不应____各分支管截面积之和，直接向上排至大气的安全阀出口管道，应在该管下端弯头附近开一个_______的排液孔；对于蒸汽管道上的排液孔应引至安全位置。 8、输气管道线路设计地区等级的划分是沿管道中心线两侧各___m范围内，任意划分长度为___km并能包括最大居住户数的若干地段，在划定的地段内户数划分为4个等级。
压力管道培训总结
篇一：压力管道设计培训学习报告 压力管道设计培训学习报告 一、主要学习收获 二、考核方式 三、几点需要注意的问题 四、致谢 一、经过四天的学习培训，对压力管道的设计有了进一步的理解，进一步完善了压力管道设计的理论基础，从而可以更好指导实际的设计工作；同时通过一些实例的讲解，对压力管道设计中需要注意的一些问题获得了间接的经验，他山之石可以攻玉，这对于以后的设计工作会有很好的借鉴作用。培训内容主要涉及管材的基本知识，腐蚀与选材，压力等级的确定，管道元件连接形式的确定，应力基本知识，管道柔性设计，管道应力分析，管道支吊架，防火与防爆，典型设备的布置，管廊布置，工业管道布置，放空与排净，采样方式的选择，绝热等知识。 二、考核方式 开卷考试。 三、几点需要注意的问题 1、施工验收规范gb50235在新的标准中一分为二：gb50235-2010施工规范和gb50184-2011检验规范。其中有很多条款作了更改，应该按照新的标准执行。 2、tsg r1001-2008附件c设计单位质量保证体系文件的基本内容，有了新的要求，应该按此完善质量保证体系的文件。 3、据质检特函【2008】50号，意见一第5条规定：压力管道设计单位每年第1季度内向许可实施机关报送上年度综合报告，并且抄报相应的鉴定评审机构。 4、据质检特函【2008】50号，意见一第4条规定：设计单位只需要在所设计的压力管道图纸目录及压力管道平面布置图上加盖特种设备设计许可印章。 5、新的压力容器压力管道设计许可规则相对原规则的主要变化对压力容器压力管道的划分进行了调整 a．对高压容器品种划分进行了简化 b．对压力管道的划分进行了简化，增加了gd类动力管道 对人员要求进行了调整： a．减少了对a4级和d级压力容器单位人员总数的要求； b．明确压力管道设计单位要有经过专业培训的压力管道选材设计和应力分析校核人员； c. 取消设计技术负责人 d. 突出了对压力容器分析设计人员的要求 e. 突出了对设计、审核人员技术培训的要求。 四、致谢 感谢公司给予我这次培训学习的机会，让我从中获益匪浅。我会进一步学习提高理论水平，并积极的应用到实践中。将学习的知识应用到工作上，从工作中学习，互相裨益，让自己更快的成长起来。 2012.2.28篇二：压力管道检测检验技术培训总结 压力管道检验检测技术培训总结 ----天然气事业部牙哈作业区胡玉生培训简介：这次公司组织了我们来宁波市进行压力管道的检测检验技术培训，培训时间为11月16日到11月22日，培训地点是宁波市盛业大酒店，培训内容包括压力管道检验检测法规、压力管道的完整性管理方法、压力管道管体腐蚀检测的新技术及方法、国内常用的7种无损检测技术、在用工业管道检验检测解析、埋地管道阴
(完整版)化工设计培训基础资料
化工设计项目工作流程及专业分工常识 一、化工项目工作开展流程 (一) 设计准备工作 1. 接受任务单，成立项目组。 2. 工艺包（来自业主或专利商）的研究。 工艺包简单的说就是工艺操作的具体详细说明。针对某种工艺技术进行比较系统的研究，然后给出的指导性（原则性）的流程、设备以及相关的工艺参数等资料。 3. 深入项目现场调查研究，收集基础资料。 ●工艺（装置）规模、产品品种，原料、燃料及辅助材料来源，动力（水、电）供应 情况。 ●工厂内原有装置情况，公用工程设施与能力。 ●各类主管部门的批文。 ●交通运输条件的文件。 ●现场地质、水文、气象等资料。 4. 各专业开展技术方案研究。 ●工艺专业对技术路线、工艺流程、设备选型等开展研究，确定工艺技术方案。 ●总图专业根据项目组成、各主项的技术条件及各专业意见，提出全厂总图布置方案； 并征得业主认可。 ●相关专业（循环水、环保、粉体）根据项目具体情况，研究本专业方案。 (二) 工艺计算 工艺计算包括物料衡算、能量衡算以及设备选型三项内容。 物料衡算：确定设备的容量、套数、尺寸，工艺流程草图。成品：工艺流程图(PFD)、物料平衡表。
热量衡算：可以确定传入或传出的热量，从而求出加热剂或冷却剂的消耗量。成品：公用工程流程图(UFD) 设备设计与选择：确定所有工艺设备的台数、型式和主要尺寸。成品：工艺设备表，设备的设计条件。 管径的计算、管道水力计算并确定阀类别，泵的计算，保温计算。半成品：管道特性表、仪表条件。 计算和选择安全阀、爆破膜、限流孔板、小型消音器、疏水器以及其他特殊管件。成品：安全阀等特殊管件。 (三) 提出请购文件 系统专业通过计算，确定设备选型，对于特殊工艺设备、成套设备要提出采购询价文件。 (四) 设备布置 确定整个设计中全部设备的框架在平面上和空间中的具体位置，确定厂房的框架结构形式。 设备布置设计完成之后要绘制平面与立面的车间布置图。 (五) 提出设计一次条件 工艺专业是化工项目设计专业中的上游专业，是设计的龙头，向总图、土建、外管、非标设备、自控、电气、电讯、采暖通风、热工、给排水等下游专业提出相关设计条件，下游相关专业接到工艺条件及相关专业提供的设计输入条件后，开展相关设计工作。 在这个阶段，相关专业向工艺返回条件（各专业相互之间也有往来关系） (六) 管道布置（配管） 管路配置设计是在工艺流程设计与车间布置设计的基础上进行的，工作量很大。 根据工艺生产要求，确定装置全部管线、阀件、管件及各种管架的位置。 (七) 提出设计二次条件 工艺专业根据业主反馈的订货资料及设备专业返回的条件图，完成配管后，向建筑、结构专业提出预埋件、预留洞、设备基础、照明、连锁安装等二次条件。 (八) 各专业深化设计，完成设计成品。 设计文件内容包括：设计说明书、附图（流程图、布置图、设备图等）和附表（设备一览表、材料汇总表等）。
