常压热水锅炉通用技术条件

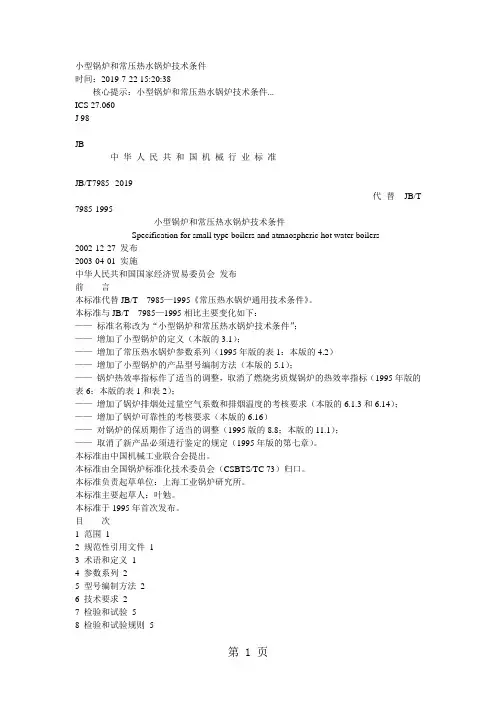

常压热水锅炉通用技术条件编号GB/T7985-95

1 主题容与使用围

本标准规定了固定式常压热水锅炉（以下简称常压锅炉）的型号编制方法、参数系列、技术要求、试验、检验、验收、标志、包装、运输、储存。

本标准适用于以水为介质，表压力为零的固定式常压热水锅炉，不适用于仅供开水的茶炉。

2引用标准

GB700 碳素结构钢

GB8163 输送流体用无缝钢管

GB5117 碳钢焊条

GB1300 焊接用钢丝

JB/T1620 锅炉钢结构制造技术条件

JB/T1621 工业锅炉烟箱烟囱制造技术条件

JB3271 链条炉排技术条件

ZBJ98010 往复炉排技术条件

JB/T1615 锅炉油漆和包装技术条件

ZBJ98011 工业锅炉通用技术条件

GB/T2888 风机和罗茨鼓风机噪音测量方法

GB5468 锅炉烟尘测试方法

GB13271 锅炉大气污染物排放标准

GB10180 工业锅炉热工试验规

GB1576 低压锅炉水质

GB50041 锅炉房设计规

3术语

常压锅炉：锅炉本体开孔与大气相通。在任何工况下，锅炉水位线处表压力都为零的锅炉。

4常压锅炉参数系列

常压锅炉的参数一般应符合表1中的规定。

表1 常压锅炉参数系列

注：①额定进、出口温度可根据当地大气压力和特殊使用条件进行调整，但应保证其温差为25℃。额定出口水温度系指一个大气压力的数值。

②括号参数不推荐使用

5型号编制方法

常压锅炉锅炉产品型号由三部分组成，各部分之间用短横线相连。

5．1型号的第一部分由常压锅炉代号、锅型代号、燃烧

设备代号、额定热功率四段组成。

5.1.1常压锅炉代号用“C”表示。

5.1.2常压锅炉锅型代号见表 2。

表2 常压锅炉锅型代号

5.1.3常压锅炉燃烧设备代号见表3。

5.1.4额定热功率用阿拉伯数字表示，单位为MW。

5.1.5第一部分应连续书写，互相衔接。

5.2型号的第二部分表示介质参数，共分二段，中间以

斜线相连。

第一段表示额定出口水温度，第二段表示额定进口水温

度，单位为℃。

5.3型号的第三部分由燃料种类和设计次序二段组成，

须连续书写。

5.3.1第一段燃料种类代号见表4。

5.3.2第二段以阿拉伯数字表示设计次序，与第一段连续

书写，原型设计无第二段。

表4 燃料种类代号

5.4型号编制举例

CLSG0.35—95/70—W12

表示常压锅炉立式水管固定炉排，额定热功率为0.35MW，额定出口水温度为95℃，额定进口水温度为70℃，燃用I类无烟煤，第二次设计的锅炉。

6技术要求

6.1基本要求

常压锅炉产品应按规定程序批准的图样和技术文件制造。

6.2性能

6.2.1常压锅炉热效率应符合ZBJ98011表1的规定。

6.2.2常压锅炉烟尘排放应符合GB13271表1的规定。

6.2.3常压锅炉燃烧设备、传动装置及辅机的A级噪声应

符合环保有关规定。

6.3结构

6.3.1基本要求

6.3.1.1常压锅炉应有足够的强度、刚度、稳定性、防腐

性。

6.3.1.2各部分受热面应得到可靠的冷却，防止汽化及过

冷沸腾。

6.3.1.3常压锅炉的个部分在运行时应能按设计预定方向

自由膨胀。

6.3.1.4常压锅炉结构应便于安装、检修和清晰部。

6.3.2锅筒厚度不得小于4mm，炉胆厚度不得小于6mm。

6.3.3锅壳锅炉的最地安全水位应高于最高火界100mm。

6.3.4常压锅炉的进、出水口应装设温度计、锅炉本体水

位线处应装设水位计，并便于观察操作。上述仪表的

安装、使用应符合有关规定。

6.3.5常压锅炉本体最高处应口孔。并确保直通大气。开

孔当量直径不得小于下式计算值（含锅炉本体连接开

口水箱连接管的直径）。

Dd=20+88「Q

式中：Dd—开孔当量直径，mm;

Q—常压锅炉额定热功率，MW。

6.3.6 常压锅炉最高水位处应设置超水位溢流管，锅筒及

每个回路下集箱的最低位置应装排污阀。

6.3.7 燃用气、油的锅炉，需装设必要的安全保护装置。

6.4 制造

6.4.1 材料要求

6.4.1.1 常压锅炉所用受热面材料和焊条、焊丝，应有质量证明书。

6.4.1.2 常压锅炉所用钢材应符合GB700中不低于Q235的规定和

GB8163的规定。

6.4.1.3 常压锅炉焊接材料采用的焊条应符合GB5117的规定。焊

丝应符合GB1300的规定。

6.4.2 锅筒、炉胆制造

6.4.2.1 锅筒、炉胆拼接时最短长度不小于300mm；每节锅筒纵

向焊缝不多于两条，且两条焊缝中心线间的外圆弧长应不

小于300mm。

6.4.2.2 对接焊缝边缘偏差不得大于名义板厚的30%；且不超过2

mm。

6.4.2.3 封头宜用整块钢板制造，需拼接时一般不超过两块。

6.4.2.4 筒体与平管板连接可采用填角焊缝。

6.4.2.5 成排管孔不应开在焊缝上。

6.4.2.6 锅炉筒体、封头、炉胆的制造几何尺寸偏差见表5。

6.4.3 受热面管子制造

6.4.3.1 管子对接边缘偏差不超过管子名义厚度的10%加1mm。

6.4.3.2 管子弯曲半径大于管子外径1。5倍，弯曲角度偏差不超

过±1。5o 。

表5 几何尺寸偏差

注①：指方箱式锅炉的壳体外形尺寸的对角线。
