黄金的冶炼工艺流程
黄金的冶炼工艺流程简介
摘要：我国黄金资源储量丰富，分布较广，黄金冶炼方法很多。其中包括常规的冶炼方法和新技术。冶炼方法、工艺的改进，促进了我国黄金工业的发展。目前我国黄金产量居世界第五位，成为产金大国之一。黄金的冶炼过程一般为：矿石的预处理、矿石的浸取、溶解金的回收、黄金的精炼。
关键词：黄金冶炼
一、矿石的预处理
随着金矿的大规模开采，易浸的金矿资源日渐枯竭，难处理金矿将成为今后黄金工业的主要资源。在我国已探明的黄金储量中，有30%为难处理金矿。因此，难处理金矿的预处理方法成为当前黄金工业提金的关键问题。矿石的预处理方法分为：焙烧法、化学氧化法、微生物氧化法、其他预处理方法。
焙烧法是将砷、锑硫化物分解，使金粒暴露出来，使含碳物质失去活性。它是处理难浸金矿最经典的方法之一。焙烧法的优点是工艺简单，操作简便，适用性强，缺点是环境污染严重。含金砷黄铁矿一黄铁矿矿石中加石灰石焙烧，可控制砷和硫的污染；加碱焙烧可以有效固定S、As等有毒物质。美国发明的在富氧气氛中氧化焙烧并添加铁化合物使砷等杂质进入非挥发性砷酸盐中，国内研发的用回转窑焙烧脱砷法等都能有效处理含砷难浸金矿石。
化学氧化法主要包括常压化学氧化法和加压化学氧化法。常压化学氧化法是为处理碳质金矿而发展起来的一种方法。常温常压下添加化学试剂进行氧化，如常压加碱氧化，在碱性
条件下，将黄铁矿氧化成Fe
2(SO )
3
，砷氧化成As(OH)
3
和As
2
3
，后者进一步生成砷酸盐，可
以脱除。主要的氧化剂有臭氧、过氧化物、高锰酸盐、氯气、高氯酸盐、次氯酸盐、铁离子和氧等。加压氧化是采用加氧和加热的方法，通过控制化学反应过程来使硫氧化。根据不同的反应过程，可采用酸性或碱性条件。加压氧化法具有金回收率高(90% ~98% )、环境污染小、适应面广等优点，处理大多数含砷硫难处理金矿石或金精矿均能取得满意效果。
微生物氧化法和其他预处理方法，在这里就不做详细表述了。
二、矿石的浸取
金的化学性质非常稳定，通常情况下不与酸、碱反应，但与混合酸和一些特殊试剂反应生成可溶性配合物。从含金矿石中提取金的方法有多种，具体选择哪种方法取决于矿石的化学组成、矿物组成、金的赋存状态及对产品的要求。浸取分为物理方法、化学方法两大类。
物理方法分为混汞法、重选法、浮选法。混汞法是回收粗粒单体金的有效方法。该方法是将含黄金的矿石与汞碾磨，使Au溶于汞中成金汞齐，再将汞蒸发便得到粗金。混汞法提金收率在50％—60％之间，该法对高品位黄金矿处理比较适合。重选法是利用黄金与脉石的密度差异进行重力分选的方法，是人们从金矿中回收黄金的最古老的方法。重选法在脉金矿的选矿或提取工艺中，主要用于磨矿回路回收粗粒单体金，对砂矿的提金该法占主导。浮选法是一种重要而有效的富集金属矿的方法。该法很适宜回收0.84mm的金粒。冶炼低品位金矿和金矿尾矿常用此法，该法对含金、铜、铅、锌的硫化矿也适用。
化学方法分为氰化法（又分：氰化助浸工艺、堆浸工艺）与非氰化法（又分：硫脲法、硫代硫酸盐法、多硫化物法、氯化法、石硫合剂法、硫氰酸盐法、溴化法、碘化法、其他无氰提金法）。
氰化助浸工艺主要有富氧浸出和液相氧化剂辅助浸出，如添加过氧化氢或高锰酸钾，氨
氰助浸，加温加压助浸，加Pb(NO
3)
2
助浸等。富氧浸出和过氧化物助浸：添加氧化剂可提高
金的浸出率，缩短浸出时问，减少氰化物消耗。因此，在氰化浸出过程中，通过改善供氧条件，如加大充气量，充氧，加氧炭浸和加氧树脂浸出等提高矿浆中溶解氧的含量，从而提高金的浸出效果。氨氰助浸：在氰化时加入氨，使Au在形成Au(CN)
2
-的同时生成铜氨配离子
Cu(NH
3)
4
+，有利于金的浸出和铜的沉淀，而且使氰化物得到有效利用。加温加压助浸和加
Pb(N0
3)
2
助浸，在这里就不做详细表述了。
堆浸工艺，在这里就不做详细表述了。
硫脲提金方法较多，常见的有硫脲铁浆法、硫脲炭浆法、离子交换树脂法、锌粉(铝粉，铅粉)置换法、电积法、溶剂萃取法等，工业上应用较多的是硫脲铁浆法、锌粉(铝粉)置换法。用硫脲提金，溶金速度快，比氰化法快4—5倍，可避免浸出过程中出现钝化现象；选择性高，对一些难选难浸矿石浸出率高。缺点是它不适宜处理含碱性脉石较多的矿石，而且价格较贵，从贵液中回收金的工艺尚不成熟比。
硫代硫酸盐法、多硫化物法、氯化法、石硫合剂法、硫氰酸盐法、溴化法和碘化法、其他无氰提金法等，在这里就不做详细表述了。
三、溶解金的回收
溶解金的回收一般采用锌置换法和炭吸附法，树脂吸附技术也开始用于工业生产。
锌置换沉淀法也称为Merrill—Crowe法．金的回收率一般可达97.5%以上，且反应速度快，金滞留量小。该法的主要缺点是只能用在澄清液中，因而需要对矿浆进行高成本低效率的固液分离，并需在置换前对澄清液减压脱氧。但是在处理Ag：Au大于10：1的矿石时，回收大量银需传输洗提和再生的炭量很大；处理金银含量均很高的矿石时，若相当金浓度大于10—15g／L，而叉无影响锌置换的杂质时，回收一定量的金属，需处理的矿浆和溶液体积较小，减少了固液分离和减压脱氧的负荷当提金厂规模小。每天回收的金量小于800g时，由于炭的洗提与再生成本比较高，炭吸附厂的总成本不甚合理。
炭吸附法包括炭吸附法(CIP)与炭浸出法(CIL) 。CIP是在浸出完成后将活性炭加入专门的吸附槽中。从矿浆中吸附金，吸附时间大约为浸出时间的l／5；CIL则是把炭加在浸出槽中吸附金。实践中往往采用二者某种形式的结合。即在浸出过程的某一点加八活性炭，与低品位矿石堆浸提金技术发展相适应的另一种炭吸附技术炭柱法(CIC)迅速成为从堆浸溶液中回收金的主要手段。CIC法是将活性炭填充在吸附柱中，使浸出液通过柱中的炭层吸附回收其中的金。
四、黄金的精炼
黄金的精炼方法主要有全湿法，它包括电解法、王水法、液氯法、氯化法、还原法火法、湿法一火法联合法，在这里就不做详细表述了。
黄金冶炼工艺流程

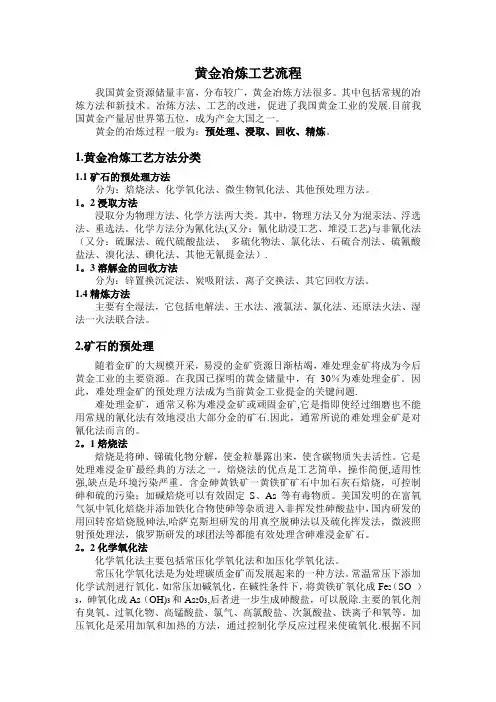

黄金冶炼工艺流程 我国黄金资源储量丰富,分布较广,黄金冶炼方法很多。其中包括常规的冶炼方法和新技术。冶炼方法、工艺的改进,促进了我国黄金工业的发展。目前我国黄金产量居世界第五位,成为产金大国之一。 黄金的冶炼过程一般为:预处理、浸取、回收、精炼。 1.黄金冶炼工艺方法分类 1.1矿石的预处理方法 分为:焙烧法、化学氧化法、微生物氧化法、其他预处理方法。 1.2浸取方法 浸取分为物理方法、化学方法两大类。其中,物理方法又分为混汞法、浮选法、重选法。化学方法分为氰化法(又分:氰化助浸工艺、堆浸工艺)与非氰化法(又分:硫脲法、硫代硫酸盐法、多硫化物法、氯化法、石硫合剂法、硫氰酸盐法、溴化法、碘化法、其他无氰提金法)。 1.3溶解金的回收方法 分为:锌置换沉淀法、炭吸附法、离子交换法、其它回收方法。 1.4精炼方法 主要有全湿法,它包括电解法、王水法、液氯法、氯化法、还原法火法、湿法一火法联合法。 2.矿石的预处理
随着金矿的大规模开采,易浸的金矿资源日渐枯竭,难处理金矿将成为今后黄金工业的主要资源。在我国已探明的黄金储量中,有30%为难处理金矿。因此,难处理金矿的预处理方法成为当前黄金工业提金的关键问题。 难处理金矿,通常又称为难浸金矿或顽固金矿,它是指即使经过细磨也不能用常规的氰化法有效地浸出大部分金的矿石。因此,通常所说的难处理金矿是对氰化法而言的。 2.1焙烧法 焙烧是将砷、锑硫化物分解,使金粒暴露出来,使含碳物质失去活性。它是处理难浸金矿最经典的方法之一。焙烧法的优点是工艺简单,操作简便,适用性强,缺点是环境污染严重。含金砷黄铁矿一黄铁矿矿石中加石灰石焙烧,可控制砷和硫的污染;加碱焙烧可以有效固定S、As等有毒物质。美国发明的在富氧气氛中氧化焙烧并添加铁化合物使砷等杂质进入非挥发性砷酸盐中,国内研发的用回转窑焙烧脱砷法,哈萨克斯坦研发的用真空脱砷法以及硫化挥发法,微波照射预处理法,俄罗斯研发的球团法等都能有效处理含砷难浸金矿石。 2.2化学氧化法 化学氧化法主要包括常压化学氧化法和加压化学氧化法。 常压化学氧化法是为处理碳质金矿而发展起来的一种方法。常温常压下添加化学试剂进行氧化,如常压加碱氧化,在碱性条件下,将黄铁矿氧化成Fe2(SO )3, 砷氧化成As(OH)3和As203,后者进一步生成砷酸盐,可以脱除。主要的氧化剂有臭氧、过氧化物、高锰酸盐、氯气、高氯酸盐、次氯酸盐、铁离子和氧等。加压氧化是采用加氧和加热的方法,通过控制化学反应过程来使硫氧化。根据不同的反应过程,可采用酸性或碱性条件。
铅锌冶炼烟气制酸转化工艺流程
铅锌冶炼烟气制酸转化工艺流程 刘世聪 摘要：本文主要介绍了铅锌冶炼烟气制酸转化工序的工艺流程，并讨论了为实现两转两吸制酸的自热平衡，该制酸装置该采用怎样的技术和措施。 关键词：铅锌冶炼烟气；制酸；自然平衡；工艺流程； 1 引言 1.1 二氧化硫的性质及危害 二氧化硫是无色气体。有强烈刺激性气味。分子式SO2。分子量64.07。相对密度 2.264(0℃)。熔点-72.7℃。沸点-10℃。蒸气压338.32kPa(2538mmHg 21.11℃)。在水中溶解度8.5%(25℃)。易溶于甲醇和乙醇; 溶于硫酸、乙酸、氯仿和乙醚等。潮湿时,对金属有腐蚀作用。 二氧化硫是是大气中一种主要的气态污染物（形成酸雨的根源），燃烧煤或燃料、油类时均产生相当多的SO2。还有二氧化硫的空气不仅对人类（最大允许浓度5 mg/L）及动、植物有害，还会腐蚀建筑物，金属制品、损坏油漆颜料、织物和皮革等。目前如何将SO2对环境的危害减小到最低限度已引起人们的普遍关注[1]。 1.2 铅锌冶炼烟气产生和处理 铅锌冶炼烟气及其污染物的产生随冶炼过程和原材料种类不同而有很大差异。按其含硫与不含硫可分为两大类：一类为含硫烟气，除含有一般物质燃烧生成的正常组分外，主要含有二氧化硫和三氧化硫；另一类为不含硫烟气，主要含有二氧化碳、一氧化碳、氮气等。目前，在各铅锌冶金炉窑之后根据不同情况几乎全都采用不同的收尘方法，设置了收尘装置回收烟尘；同时，对含硫烟气也进行了不同程度的净化和利用。对于不含硫烟气，多采用借助外力作用的分离法，将气溶胶污染物从烟气中分离出来；而对于含硫烟气，除分离其中的气溶胶污染物外，烟气还应采取转化法制取硫酸，以回收其中的硫。我厂采用处理进口矿，而进口矿进口矿产地不一，化学成分复杂，粒度两极分化严重，进而会产生大量
黄金冶炼工艺流程
黄金冶炼工艺流程 我国黄金资源储量丰富，分布较广，黄金冶炼方法很多。其中包括常规的冶炼方法和新技术。冶炼方法、工艺的改进，促进了我国黄金工业的发展。目前我。国黄金产量居世界第五位，成为产金大国之一 黄金的冶炼过程一般为: 预处理、浸取、回收、精炼。 1. 黄金冶炼工艺方法分类 1.1 矿石的预处理方法 分为: 焙烧法、化学氧化法、微生物氧化法、其他预处理方法。 1.2 浸取方法浸取分为物理方法、化学方法两大类。其中，物理方法又分为混汞法、浮选法、重选法。化学方法分为氰化法（又分:氰化助浸工艺、堆浸工艺）与非氰化法（又分: 硫脲法、硫代硫酸盐法、多硫化物法、氯化法、石硫合剂法、硫氰酸盐法、溴化法、碘化法、其他无氰提金法）。 1.3 溶解金的回收方法 分为: 锌置换沉淀法、炭吸附法、离子交换法、其它回收方法。 1.4 精炼方法主要有全湿法，它包括电解法、王水法、液氯法、氯化法、还原法火法、湿法一火法联合法。 2. 矿石的预处理随着金矿的大规模开采，易浸的金矿资源日渐枯竭，难处理金矿将成为今后黄金工业的主要资源。在我国已探明的黄金储量中，有30%为难处理金矿。因此，难处理金矿的预处理方法成为当前黄金工业提金的关键问题。 难处理金矿，通常又称为难浸金矿或顽固金矿，它是指即使经过细磨也不能用常规的氰化法有效地浸出大部分金的矿石。因此，通常所说的难处理金矿是对氰化法而言的。
2.1 焙烧法 焙烧是将砷、锑硫化物分解，使金粒暴露出来，使含碳物质失去活性。它是处理难 浸金矿最经典的方法之一。焙烧法的优点是工艺简单，操作简便，适用性强，缺点是环境污染严重。含金砷黄铁矿一黄铁矿矿石中加石灰石焙烧，可控制砷和硫的污染；加碱焙烧可以有效固定S、As等有毒物质。美国发明的在富氧气氛中氧化焙烧并添加铁化合物使砷等杂质进入非挥发性砷酸盐中，国内研发的用回转窑焙烧脱砷法，哈萨克斯坦研发的用真空脱砷法以及硫化挥发法，微波照射预处理法，俄罗斯研发的球团法等都能有效处理含砷难浸金矿石。 2.2 化学氧化法化学氧化法主要包括常压化学氧化法和加压化学氧化法。 常压化学氧化法是为处理碳质金矿而发展起来的一种方法。常温常压下添加化学试剂进行氧化，如常压加碱氧化，在碱性条件下，将黄铁矿氧化成Fe(SO )，23砷氧化成As(OH)和AsO,后者进一步生成砷酸盐，可以脱除。主要的氧化剂 323 有臭氧、过氧化物、高锰酸盐、氯气、高氯酸盐、次氯酸盐、铁离子和氧等。加压氧化是采用加氧和加热的方法，通过控制化学反应过程来使硫氧化。根据不同的反应过程，可采用酸性或碱性条件。 加压氧化法具有金回收率高(9O% ~98% )、环境污染小、适应面广等优点，处理大多数含砷硫难处理金矿石或金精矿均能取得满意效果。加压氧化包括高压氧化、低压氧化和高温加压氧化。如加压硝酸氧化法，用硝酸将砷和硫氧化成亚砷酸和硫酸，使包裹金充分解离，金的浸出率在95% 以上，缺点是酸耗较高。 2.3 微生物氧化法微生物氧化又称细菌氧化，它是利用细菌氧化矿石中包裹了金的硫化物和砷化物而将金裸露出来的一种预处理方法。目前，细菌浸出可用于处理矿石和精矿，对精矿一般 采用搅拌浸出，对于低品位矿石则多采用堆浸。 所使用的细菌最适宜的是氧化亚铁硫杆菌，目前已在工业上获得应用。氧化亚铁硫
不锈钢冶炼工艺
不锈钢技术及其发展 摘要介绍了不锈钢炼钢的总体概况和品种, 论述了不锈钢在铁水预处理、转炉、电炉、二次精炼、连铸等方面的典型工艺流程,概述了国内外不锈钢的生产和消费现状，提出了不锈钢生产流程未来的发展方向。 关键词不锈钢生产流程精炼 Abstract: The paper introduced the general specification of stainless steel aking and the varieties of the product, stated the typical progresses flow in hot metal pretreatment、 converter、 EAF、 secondary refining continuous casting etc ，summarized the current status of stainless steel production and consumption and put forward the future development trend of stainless steel. Key words: stainless steel production process secondary refining 1.前言 不锈钢是指具有抵抗大气、酸、碱和盐等腐蚀作用的合金钢的总称。通常所说的“不锈”是指其抗腐蚀性能可归因于在氧化的环境中，形成一层氧化铬表面膜。这层薄膜具有不溶解、能自行恢复和无气孔的特点。不锈钢具有良好的耐腐蚀、耐高温、耐磨损、外观精美等特性，用途非常广泛，是石油、化工、化肥、制药、食品、国防、餐具、合成纤维和石油提炼等行业中广泛使用的金属材料。 2.不锈钢的种类 不锈钢常按组织状态分为：铁素体钢、奥氏体钢等、双相不锈钢、马氏体钢。另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。 （1) 铁素体不锈钢：含铬12％～30％。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。 (2) 奥氏体不锈钢：含铬大于18％，还含有8％左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。奥氏体不锈钢的常用牌号有1Cr18Ni9、 ＜0.08%，钢号中标记为“0”。这类钢中含有大量0Cr19Ni9等。0Cr19Ni9钢的w C 的Ni和Cr，使钢在室温下呈奥氏体状态。这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。(3)奥氏体 - 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%～28%，Ni含量在3%～10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢
黄金冶炼行业三废处理综述
黄金冶炼行业三废处理综述 目前，黄金的冶炼方法主要是以湿法冶金以“火法-湿法”冶金相结合的工艺。“火法-湿法”冶金相结合的工艺一般指火法冶炼得到金阳极，金阳极电解生产黄金。湿法冶炼黄金的工艺包括氰化法、硫脲法、王水-次氯酸钠法。氰化法在全球及中国的黄金生产中占据主导地位。 氰化法提金的过程中会产生氰化废水、氰化尾渣、选矿尾渣及废气。一、氰化废水的处理方法 目前，黄金生产企业大多采用氰化法提金工艺，然而氰化提金生产过程中会产生大量含氰废水，如氰化贫液、洗矿废水、尾矿浆等。其矿石组成和生产工艺作业条件决定氰化提金废水中主要化学成分为：CN－、SCN－、Au（CN）2－、Cu（CN）42－、Fe（CN）42－、Ni（CN）42－、Zn（CN）42－等。含氰化废水的主要处理方法有化学法、物理化学法、自然降解法和微生物法。 1.1化学法 1、氯氧化法 氯氧化法于1942年开始应用于工业生产，至今已有60多年了。该方法比较成熟。中国许多黄金矿山应用该方法处理氰化废水。 福建紫金矿业股份有限公司黄金冶炼厂采用“中和-碱氯-混凝沉降法”联合工艺。碱氯氧化法中，使用的碱是廉价的石灰，使用漂白粉产生有效氯，由此去除废水中残余的总氰，去除率达到97.4%；混凝沉降法使用3种物质共同处理重金属，去除率达到98%以上，尤其对Cu离子和Zn离子去除率可达到100%。采用该废水处理工艺，可去除废水中悬浮物。 在气体喷射水力旋流器中使用二氧化氯处理含氰废水，研究结果表明，二氧化氯在pH值为2～12范围内，都能较彻底地处理废水中的游离氰。在高pH值下，二氧化氯能处理铁氰络合物，在pH值为11.23时，铁氰络合物去除率达78. 8%。 2、酸化回收法 酸化回收法已有60多年的应用历史。早在1930年，国外某金矿就采用这种方法处理含氰废水，其所采用的HCN吹脱（或称HCN气体发生）设备是填料塔，与现有的设备基本相同，但HCN气体吸收设备是隧道式，与现在的吸收塔
不锈钢生产流程详解
不锈钢丝生产流程 不锈钢是20世纪重要发明之一，经过近百年的研制和开发已形成一个有300多个牌号的系列化的钢种。在特殊钢体系中不锈钢性能独特，应用范围广，起其它特殊钢无法代替的作用。而不锈钢几乎可以涵盖其它任何一种特殊钢。 不锈钢合金含量高，价格比较高，但使用寿命远远高于其他钢种，维护费用少，是使用成本最低的钢种。不锈钢回收利用率高，对环境污染少，是改善环境，美化生活的绿色环保材料。 不锈钢的生产和使用在一定程度上反映出一个国家或地区经济发展水平和人民生活水平。不锈钢的发展几乎不受某个特定行业发展的影响，而与国家和地区GDP（国民生产总值）的增长密切相关。我国是一个发展中国家，近年来GDP值以每年7%~8%的速度稳步上升，国内不锈钢表观消费量一直以每年15%左右速度递增，2001年中国不锈钢表观消费量已达225万吨。预计未来几年这种增长势头将有增无减，不锈钢市场前景一片光明。 不锈钢丝是不锈钢产品系列中一个重要品种，主要用作制造业的原材料。我国经济目前以制造业为支柱，所以我国不锈钢丝消费量在不锈钢总消费量中所占比重要高于发达国家。世界钢丝在不锈钢总量中所占比例大约为4.5%，我国2001年钢丝所占比例已达4.9%，预计未来几年将上升到5.0%~5.5%的水平。根据2001年调查资料全国不锈钢丝表观消费量为11万吨，品种结构为铆螺占40.1%，气阀占22.7%，筛网和焊丝分别占9.1%，精密轴占4.5%，医疗器械占2.7%，滚动体占1.8%，弹簧和制绳分别占0.9%，其它占8.2%。如果按钢的组织结构来划分，我国奥氏体不锈钢丝：铁素体不锈钢丝：马氏体不锈钢丝消费比例为65：10：25，而日本三者比例为70：18：12，由此看出消费水平尚有一定差距。 相对于其他品种，不锈钢丝属于投资少，见效快的产业。近年来国内不锈钢丝生产企业如雨后春笋般的发展起来，尽管如此生产增长仍赶不上消费的增长，每年不锈钢丝的进口量一直维持在2万吨左右。发展不锈钢丝生产，提高不锈钢丝产品质量水平是制品行业面临的一项重要而迫切的任务。 1. 不锈钢的特性、用途及品种 不锈钢是指一些在空气、水、酸性溶液及其它腐蚀介质中具有较高化学稳定性，在高温下具有抗氧化性的钢。不锈钢的耐腐蚀性能和抗氧化性与其化学成分密切相关。 1.1、化学成分对不锈钢的组织和性能的影响 1.1.1 铬是决定不锈钢耐腐蚀性能的主要元素 为什么铬能决定不锈钢的耐腐蚀性能？是不是含铬的钢都是不锈钢？回答这个问题必须从金属腐蚀说起。 金属腐蚀可分为化学腐蚀和电化学腐蚀两种。在高温下金属直接与空气中的氧反应，生成氧化物，是一种化学腐蚀。在常温下这种腐蚀进行得很缓慢，金属的腐蚀主要是电化学腐蚀。 电化学腐蚀的本质是金属在介质中离子化。以铁为例，电化学腐蚀过程可表示为： Fe-e=Fe++ 一种金属耐电化学腐蚀的能力，决定于本身的电极电位。电极电位越负，越易失去电子，发生离子化。电极电位越正，越不易失去电子，不易离子化。常见金属的标准电极电位如表1-1。 表1-1 常见金属的标准电极电位 1/8、2/8、3/8……原子比时，铁-铬合金钢的电极电位呈跳跃式的提高，这种变化规律叫n/8定律，如图1-1所示。
黄金工艺介绍
黄金首饰的一般加工工艺流程： 熔金T倒模T抛光T执模T压光T车花-QC (检测)T成品入库黄金首饰主要生产工艺流程简介： ( 1)熔金： 利用乙炔火焰烧石英坩埚(耐高温埚)内的(未锻造)黄金，使乙熔炼成适合加工饰品的单件配料件。 ( 2)倒模： 利用高周波或中周波离心浇铸机将黄金配料熔化后再倒入石膏模中浇铸出铸件。 ( 3)抛光： 使用磁力抛光机或滚筒抛光机将铸件表面产生光泽的加工过程。 ( 4)执模： 利用戒指铁、坑铁等辅助工具对铸件进行焊接、锉、锤，以修整铸件在铸造过程中的变形及表面粗糙。 ( 5)压光： 用玛瑙笔接触金面并磨擦工件，使工件表面产生光亮。 ( 6)车花： 使用装有钻石车花刀的车花机在制品表面作图案性的批花雕刻。 2、黄金首饰损耗原因及环节： 熔金——倒模——抛光——执模——压光——车花损耗原因： ①熔金时产生损耗(温度高、时间长、黄金氧化挥发就多)。 ②烧铸过程③ 锉、修整外形等工序造成的损耗④ 车花时微碎粒流失损耗。 K （黄）金首饰加工工艺知识及工艺流程：
进口黄金—啤蜡模—种树—灌粉印模—焗粉—配料—倒模—滚筒抛光—执模T炸金T研磨机抛光—车花—执边—打磨—电金—QC （检测）—成品 1、入库主要生产工艺流程简介： （1）啤蜡模： 按客户所订款式规格要求，将出蜡机内的蜡灌到胶模（模具）内，啤成符合要求的蜡模。 （2）种树： 将蜡模焊接到蜡杆（俗称到树杆）上。 （3）灌粉印模： 将焊好的蜡模树放入钢筒内，灌入石膏粉（俗称注粉），并用抽真空机抽去粉内的空气气泡，以防止铸造出来的K金首饰出现沙眼（小孔）。 （4）焗粉： 将已注好粉的蜡树连同钢筒一齐放到电炉内加热除蜡（高温挥发）使粉温达到K金倒模温度（约680C左右），需时8小时左右。 （5）配料熔金： 将足金原料与补口（用于K金首饰的一种合金原料）按比例混合熔在一起形成K金 料，如进口的是K金原料就可直接熔炼成加工饰品的适合单件生产。 （6）倒模： 将K (黄)金料按每盅工件所需的重量，放到真空吸索倒模机或离心倒模机，经过1100 度高温熔成液体后，将粉盅(装已焗粉的盅)内的工件挟到倒模机内，利用倒模机使K金液体注入到粉盅的工件中，倒模成所需K金托。 ( 7)滚筒抛光： 将已倒模好的金托经滚筒机抛光使其外表达到一定的光亮度。 ( 8)执模：
黄金工艺介绍
黄金首饰的一般加工工艺流程：熔金→倒模→抛光→执模→压光→车花→QC（检测）→成品 入库黄金首饰主要生产工艺流程简介： （1）熔金：利用乙炔火焰烧石英坩埚（耐高温埚）内的（未锻造）黄金，使乙熔炼成适合加工饰品的单件配料件。 （2）倒模：利用高周波或中周波离心浇铸机将黄金配料熔化后再倒入石膏模中浇铸出铸件。（3）抛光：使用磁力抛光机或滚筒抛光机将铸件表面产生光泽的加工过程。 （4）执模：利用戒指铁、坑铁等辅助工具对铸件进行焊接、锉、锤，以修整铸件在铸造过程中的变形及表面粗糙。 （5）压光：用玛瑙笔接触金面并磨擦工件，使工件表面产生光亮。 （6）车花：使用装有钻石车花刀的车花机在制品表面作图案性的批花雕刻。 2、黄金首饰损耗原因及环节：熔金——倒模——抛光——执模——压光——车花损耗原因： ①熔金时产生损耗（温度高、时间长、黄金氧化挥发就多）。 ②烧铸过程 ③锉、修整外形等工序造成的损耗 ④车花时微碎粒流失损耗。 K（黄）金首饰加工工艺知识及工艺流程：进口黄金→啤蜡模→种树→灌粉印模→焗粉→配料→倒模→滚筒抛光→执模→炸金→研磨机抛光→车花→执边→打磨→电金→QC（检测）→成品 1、入库主要生产工艺流程简介： （1）啤蜡模：按客户所订款式规格要求，将出蜡机内的蜡灌到胶模（模具）内，啤成符合要求的蜡模。 （2）种树：将蜡模焊接到蜡杆（俗称到树杆）上。 （3）灌粉印模：将焊好的蜡模树放入钢筒内，灌入石膏粉（俗称注粉），并用抽真空机抽去粉内的空气气泡，以防止铸造出来的K金首饰出现沙眼（小孔）。 （4）焗粉：将已注好粉的蜡树连同钢筒一齐放到电炉内加热除蜡（高温挥发）使粉温达到K金倒模温度（约680℃左右），需时8小时左右。 （5）配料熔金：将足金原料与补口（用于K金首饰的一种合金原料）按比例混合熔在一起形成K金料，如进口的是K金原料就可直接熔炼成加工饰品的适合单件生产。 （6）倒模：将K（黄）金料按每盅工件所需的重量，放到真空吸索倒模机或离心倒模机，经过1100度高温熔成液体后，将粉盅（装已焗粉的盅）内的工件挟到倒模机内，利用倒模机使K金液体注入到粉盅的工件中，倒模成所需K金托。 （7）滚筒抛光：将已倒模好的金托经滚筒机抛光使其外表达到一定的光亮度。 （8）执模：将已滚筒抛光好的空金托，按要求进行锉、执、锤、省等工序对空金托出现的变形及表面粗糙进行修整，使之达到平滑、无沙眼（小孔）。 （9）炸金、研磨机抛光：利用一些化学原料（氰化钾等）的腐蚀作用使空金托表面的污秽物质除掉，并用磁力研磨机进行抛光。 （10）车花：使用装有钻石车花刀的车花机在制品表面作图案性的批花雕刻。 （11）执边：将已镶石的半成品的边、爪再修整，以便打磨。
现代黄金冶炼方法第一幅
1、黄金概述 黄金是一种贵金属，黄金有价，且价值含量比较高，“金碧辉煌”、“真金不怕火炼”、“书中自有黄金屋”等赞美之词无不表达黄金在人们心目中的崇高位置。要参与未来黄金投资，在黄金市场中获得投资增值、保值的机会，就必须对黄金属性、特点及其在货币金融中的作用有所了解。金是金属王国中最珍贵的，也是最罕最有的一种。金属可分为两大类：铁质的(FERROUS)和不含铁质类(NONEFRROUS)。铁质类的金属包括纯铁和钢，都是产量较多和便宜的金属。不含铁质类可分为3组:贵重金属、基本金属和合金。制造首饰乃用不含铁质类的金属。金的质地纯净，拥有娇人的特性，是最受人们欢迎的金属。地质学家的分析报告指出，除了在1802年才发现的钽(TANTALUM)之外，金是世上最罕有的金属，这更证明金的罕有性。 2、现代黄金冶炼方法 黄金的冶炼，分火法冶炼和湿法冶炼两种，是将选矿过程中产生的毛金和金精矿经氢化置换后所得的金泥进行粗炼和精炼，最终得到纯金。精炼出的黄金成色，纯度可达99.99%，符合国际硬通货的标准。火法冶炼 火法冶炼又称为干式冶炼，分毛金冶炼和金泥冶炼，金泥冶炼是把金泥与化学药剂一起在炉中加热至高温，使其熔化为液体，金沉积冷却成合质金。然后再将合质金精炼提纯。 湿法冶炼 湿法冶炼即通过除铜锌，分银，浸金和还原金，沉银置换等工序。
以化学方法从金泥中提取金银。湿法冶炼使金的回收率由原来的99%提高至99.99%，为氰化金泥提出金银开创了新途径，是黄金冶炼史上的又一次革命。 3、冶炼工艺流程 1、金银泥预处理 将金银泥加入到稀硝酸溶液中，金银泥中的银及杂质一起被浸出到溶液中，浸出结束后，进行液固分离，固体硝酸浸渣送下一工序浸金，液体送去沉银置换。 2、王水溶金 经过预处理后的浸渣，金得到富集，根据金溶于王水这一化学性质，将浸渣加入到配置好的王水溶液中，使金充分溶解于王水溶液中。 3、沉银置换银 浸银后的硝酸浸液，加入食盐使硝酸浸液中的银沉淀完全，形成浆状氯化银，将浆状氯化银充分洗涤后，加入铁粉进行置换，获得银粉。 4、还原金 含金王水溶液经过脱硝后，开始通入二氧化硫气体，利用二氧化硫的还原性将金从溶液中还原出来，获得金粉。 5、铸锭 将金粉、银粉按要求铸造成金锭和银锭。
铅冶炼工艺流程
铅冶炼工艺流程选择 氧气底吹熔炼—鼓风炉还原法和浸没式顶吹（ISA或Ausmelt）熔炼—鼓风炉还原法在工艺上都是将冶炼的氧化和还原过程分开，在不同的反应器上完成，即在熔炼炉内主要完成氧化反应以脱除硫，同时产出一部分粗铅和高铅渣。高铅渣均是通过铸渣机铸成块状再送入鼓风炉进行还原熔炼，产出的粗铅送往精炼车间电解，产出的炉渣流至电热前床贮存保温，前床的熔渣流入渣包或通过溜槽进入烟化炉提锌。随着我国对节能减排和清洁生产政策的不断贯彻落实，上述工艺的弊端也显现出来，鼓风炉还原高铅渣块，液态高铅渣的潜热得不到利用，还要消耗大量的焦炭，随着焦炭价格的提升，炼铅成本居高不下。电热前床消耗大量的电能和石墨材料，也增加了冶炼成本，同时需要占用大量的土地和投资。 为了适应环保、低炭、节能降耗的需求，新的技术不断出现，目前在河南省济源豫光金铅，金利公司、万洋集团各自采用的液态高铅渣直接还原的三种炉型代表了我国铅冶炼发展的最高水平。 一、豫光金铅底吹还原工艺： 取消鼓风炉，不用冶金焦，实现液态渣直接还原，与原有富氧底吹炉氧化段一起，形成完整的液态渣直接还原工业化生产系统。具体技术方案为：铅精矿、石灰石、石英砂等进行配料混合后，送入氧气底吹炉熔炼，产出粗铅、液态渣和含尘烟气。液态高铅渣直接进入卧式还原炉内，底部喷枪送入天然气和氧气，上部设加料口，加煤粒和石子，采用间断进放渣作业方式。天然气和煤粒部分氧化燃烧放热，维持还原反应所需温度，气体搅拌传质下，实现高铅渣的还原。工艺流程如图1。
图1 豫光炼铅法的工艺流程图 生产实践效果 8万t/a熔池熔炼直接炼铅环保治理工程主要包括以豫光炼铅法为主的粗铅熔炼系统、大极板电解精炼系统和余热蒸汽回收利用系统等。项目09年2月正式开工，09年8月进行设备安装，2010年元月开始空车调试，3月28日熔炼系统氧化炉点火烘炉。目前氧化炉、还原炉、烟化炉、硫酸及制氧系统均正常生产，经几个月的生产检验，各项环保指标优于国标，技经指标达设计水平。 豫光炼铅新技术的主要特点 （1）流程短：工艺省去了铸渣工序，淘汰了鼓风炉，减少了二次污染和烟尘率（国际同类技术的烟尘率一般在15%左右，而豫光炼铅法的烟尘率仅为7～8%）。 （2）自动化水平高：工艺可在氧化、还原等关键工序中设置3000多个数据控制点，实现全系统的DCS集中自动控制，用工大幅减少，系统生产更安全稳定性。 （3）低能耗：该工艺不仅利用了渣和铅的潜热，熔池熔炼时传热传质效率高，能耗大大降低。粗铅能耗比氧气底吹-鼓风炉炼铅低25%左右，比传统工艺低约50%。 （4）低排放：采用天然气、煤粒替代焦炭，达到清洁生产的目标，SO2排放浓度和远低于国家标准，仅为氧气底吹-鼓风炉炼铅中鼓风炉排放量的10%，同时CO2排放量仅为氧气底吹-鼓风炉炼铅工艺的22%。 （5）清洁化生产：密闭性好的熔炼设备缩短了工艺流程，减少了无组织排放量，实现了铅清洁化生产。终渣含铅指标比国际同类工艺低2%左右，资源利用率提高。
电解铅的冶炼工艺流程
电解铅的冶炼工艺流程 铅冶金是白银生产的最佳载体：一般铅对金银的捕集回收率都在95%以上，因此金银的回收是与铅的生产状况直接相关的。现在世界上约有80%的原生粗铅是采用传统的烧结一鼓风炉熔炼工艺方法生产的。传统法技术成熟，较完善可靠，其不足之处在于脱硫造块的烧结过程中，烧结烟气的SO2浓度较低，硫的回收利用尚有一定难度，鼓风炉熔炼需要较昂贵的冶金焦炭。为了解决上述问题，冶金工作者进行了炼铅新工艺的研究。八十年代以来，相继出现了QSL法、闪速熔炼法、TBRC转炉顶吹法、基夫赛特汉和艾萨熔炼法等新的炼铅方法。其中，QSL法是德国鲁奇公司七十年代开发的直接炼铅新工艺，加拿大、韩国和我国虽然先后购买了此专利建厂，但生产效果不甚理想；闪速熔炼法尚未实现工业化生产；TBRC法是瑞典波里顿公司所创，但此法作业为间断性的，且炉衬腐蚀严重；基夫赛特法由原苏联有色金属研究院研究成功，现已有多个厂家实现了工业化生产，是一种各项指标先进、技术成熟可靠的炼铅新工艺，但采用该法单位投资大，只有用于较大生产规模的工厂时，才能充分发挥其效益。 艾萨炼铅技术基于由上方插入的赛罗浸没喷枪将氧气喷射入熔体。产生涡动熔池，让强烈的氧化反应或者还原反应迅速发生。在第一段，熔炼炉产出的高铅渣经过流槽送还原炉，氧化脱硫所产的烟气经除尘后送制酸系统。在第二段还原炉中，所产粗铅和弃渣从排放口连续放出，并在传统的前床中分离，所产烟气进行除尘处理后经烟囱排放。 艾萨法熔炼流程。该工艺流程先进，对原料适应性广、生产规模可大可小，比较灵活、指标先进、SO2烟气浓度高，可解决生产过程中烟气污染问题；同时冶炼过程得到强化，金银捕集率高，余热利用好，能耗低。它不仅适应308厂铅银冶炼的改建要求，而且能够对我国的银铅冶金生产和技术进步起到推动作用，故推荐引进艾萨法作为本项目粗铅冶炼生产工艺的第一方案。 传统的鼓风烧结——鼓风炉法虽然在烟气制酸方面尚有一定困难，但近年来，我国株洲冶炼厂、沈阳冶炼厂、济源冶炼厂等大型铅厂的改扩建工程仍然采用此法，是因为它具有建设快、投产、达产快的优点。 粗铅精炼工艺有火法和电解法两种。一般来说，电解法对银、金、铋和锑的分离效果好，铅、银等金属的回收率高，劳动条件好，机械化自动化程度高。电解法的缺点是基建投资较火法高。采用火法需要处理大量中间产物，能耗较高，致使其生产成本较电解法高。鉴于本项目粗铅含银、铋等金属较多。 常规方法处理铅阳极泥是采用火法——电解法流程获得金、银，渣进行还原熔炼，精炼得精铋等，流程简单、技术成熟，工人易操作，但有价金属回收率不高，锑、铅呈氧化物形态挥发进入烟尘，不但不便于综合回收，而且造成第二次污染。
黄金的冶炼工艺流程
黄金的冶炼工艺流程简介 摘要：我国黄金资源储量丰富，分布较广，黄金冶炼方法很多。其中包括常规的冶炼方法和新技术。冶炼方法、工艺的改进，促进了我国黄金工业的发展。目前我国黄金产量居世界第五位，成为产金大国之一。黄金的冶炼过程一般为：矿石的预处理、矿石的浸取、溶解金的回收、黄金的精炼。 关键词：黄金冶炼 一、矿石的预处理 随着金矿的大规模开采，易浸的金矿资源日渐枯竭，难处理金矿将成为今后黄金工业的主要资源。在我国已探明的黄金储量中，有30%为难处理金矿。因此，难处理金矿的预处理方法成为当前黄金工业提金的关键问题。矿石的预处理方法分为：焙烧法、化学氧化法、微生物氧化法、其他预处理方法。 焙烧法是将砷、锑硫化物分解，使金粒暴露出来，使含碳物质失去活性。它是处理难浸金矿最经典的方法之一。焙烧法的优点是工艺简单，操作简便，适用性强，缺点是环境污染严重。含金砷黄铁矿一黄铁矿矿石中加石灰石焙烧，可控制砷和硫的污染；加碱焙烧可以有效固定S、As等有毒物质。美国发明的在富氧气氛中氧化焙烧并添加铁化合物使砷等杂质进入非挥发性砷酸盐中，国内研发的用回转窑焙烧脱砷法等都能有效处理含砷难浸金矿石。 化学氧化法主要包括常压化学氧化法和加压化学氧化法。常压化学氧化法是为处理碳质金矿而发展起来的一种方法。常温常压下添加化学试剂进行氧化，如常压加碱氧化，在碱性 条件下，将黄铁矿氧化成Fe 2(SO ) 3 ，砷氧化成As(OH) 3 和As 2 3 ，后者进一步生成砷酸盐，可 以脱除。主要的氧化剂有臭氧、过氧化物、高锰酸盐、氯气、高氯酸盐、次氯酸盐、铁离子和氧等。加压氧化是采用加氧和加热的方法，通过控制化学反应过程来使硫氧化。根据不同的反应过程，可采用酸性或碱性条件。加压氧化法具有金回收率高(90% ~98% )、环境污染小、适应面广等优点，处理大多数含砷硫难处理金矿石或金精矿均能取得满意效果。 微生物氧化法和其他预处理方法，在这里就不做详细表述了。 二、矿石的浸取 金的化学性质非常稳定，通常情况下不与酸、碱反应，但与混合酸和一些特殊试剂反应生成可溶性配合物。从含金矿石中提取金的方法有多种，具体选择哪种方法取决于矿石的化学组成、矿物组成、金的赋存状态及对产品的要求。浸取分为物理方法、化学方法两大类。 物理方法分为混汞法、重选法、浮选法。混汞法是回收粗粒单体金的有效方法。该方法是将含黄金的矿石与汞碾磨，使Au溶于汞中成金汞齐，再将汞蒸发便得到粗金。混汞法提金收率在50％—60％之间，该法对高品位黄金矿处理比较适合。重选法是利用黄金与脉石的密度差异进行重力分选的方法，是人们从金矿中回收黄金的最古老的方法。重选法在脉金矿的选矿或提取工艺中，主要用于磨矿回路回收粗粒单体金，对砂矿的提金该法占主导。浮选法是一种重要而有效的富集金属矿的方法。该法很适宜回收0.84mm的金粒。冶炼低品位金矿和金矿尾矿常用此法，该法对含金、铜、铅、锌的硫化矿也适用。 化学方法分为氰化法（又分：氰化助浸工艺、堆浸工艺）与非氰化法（又分：硫脲法、硫代硫酸盐法、多硫化物法、氯化法、石硫合剂法、硫氰酸盐法、溴化法、碘化法、其他无氰提金法）。 氰化助浸工艺主要有富氧浸出和液相氧化剂辅助浸出，如添加过氧化氢或高锰酸钾，氨 氰助浸，加温加压助浸，加Pb(NO 3) 2 助浸等。富氧浸出和过氧化物助浸：添加氧化剂可提高 金的浸出率，缩短浸出时问，减少氰化物消耗。因此，在氰化浸出过程中，通过改善供氧条件，如加大充气量，充氧，加氧炭浸和加氧树脂浸出等提高矿浆中溶解氧的含量，从而提高金的浸出效果。氨氰助浸：在氰化时加入氨，使Au在形成Au(CN) 2 -的同时生成铜氨配离子 Cu(NH 3) 4 +，有利于金的浸出和铜的沉淀，而且使氰化物得到有效利用。加温加压助浸和加 Pb(N0 3) 2 助浸，在这里就不做详细表述了。 堆浸工艺，在这里就不做详细表述了。
不锈钢复合板的生产工艺及用途
不锈钢复合板的生产工艺及用途 为了更好地能使不同性能的钢材充分发挥其特性，早在8世纪印度发明了大马士革钢，用于制造锋利无比的刀具，使其在具有较好的韧性和较高的硬度，刀上可以具有非常锋利的刀锋.而且也非常坚韧而不会折断尖锐而不脆断，这就是两种不同钢材复合而成的大马士革钢，也是人类历史上最早浇注复合法生产的复合钢。我国50年代中期用浇注复合法生产复合钢锭再经热轧是，轧制成窄幅钢板制造农用犁刀和民用厨用刀具。 近几年不锈钢因具有良好的不锈和耐蚀特性而得到广泛应用,但由于不锈钢中含有高比例的镍铬等稀贵金属而使其价格居高不下。但由于镍价飙升,导致含镍较高的300系不锈钢价格波动较大,使得不锈钢生产企业不得不加大开发低镍和无镍不锈钢。即便如此,不锈钢的价格仍然很高,如200系和400系不锈钢的价格均在每吨价格也在普碳的两倍以上。因此,开发不锈钢的替代产品已经成为世界各国材料研究人员关注的重要课题。 不锈钢复合板材通常是以不锈钢做面材,以普通低合金钢或其它合金材料为基材,通过一定连接方式结合成一体的复合板材,兼具不锈钢和其它合金材料的优点,在价格上具有同规格纯不锈钢无法比拟的优势。因此,不锈钢复合板材自诞生以来就一直受到人们的高度重视。金属复合板的研究最早是美国于1860年开始的,工业性生产始于20世纪30年代。当时美国为了降低成本,提高强度,开始了镍复合钢板的生产。20世纪30年代,联也对铝、锡、钢等金属与合金的复合材料进行了初步研究,所采用的生产工艺主要有轧制法、铸造法、爆炸法、扩散焊接法等。其中,对冷轧复合法的工艺及力学性能研究较为深入,试生产了08F钢基体上
复合1828型不锈钢的三层耐蚀复合板。20世纪50-60年代,英国伯明翰大学等单位对固相复合进行了较为系统的研究,取得了很大成就。日本在复合材料方面的研究虽较晚,但进步迅速,近年来成为从事金属复合材料研究最多的国家之一。 我国的复合板研制始于20世纪60年代初,主要方法有爆炸焊接、爆炸焊接+轧制、热轧、冷轧等,主要研究单位有钢铁研究所、东北大学、科技大学、科技大学等。目前,太钢、昆钢、柳钢等已实现不锈钢的复合生产。经过一个多世纪的发展,不锈钢复合生产技术不断提高,生产方法也日益增多,目前大致可归结为固+固相复合法、液+固相复合法以及液+液相复合法三大类。图1 给出了金属复合板材的生产方法。 图1 金属复合板生产方法 1 固+固相复合法 固+固相复合法相对比较成熟,种类也比较多。主要包括焊接复合法、直接轧制复合法、焊接+ 轧制法、涂层复合法等。其中,在焊接复合法中,根据焊接方式的不同,又包括爆炸焊接、钎焊法、扩散焊接法等。同时,在焊接成形以后,一般都需要进行压力加工,最终获得大幅面的复合板材,故焊接法通常与轧制法相结合,形成焊接+ 轧制复合法。在涂层复合法中,根据获得涂层方法的不同,又可分为热
黄金冶炼厂施组
工程名称：塔中泽拉夫尚有限公司5吨/年黄金冶炼厂工程 建设单位：塔中泽拉夫尚有限公司 监理单位：上杭县紫金工程建设监理有限公司 施工单位：烟建集团有限公司 设计单位：厦门紫金工程设计有限公司 计划开竣工日期：2011年5月1日到2011年10月31日 1 编制依据 1.1塔中泽拉夫尚有限责任公司5吨/年黄金冶炼厂施工合同。 1.2塔中泽拉夫尚有限责任公司5吨/年黄金冶炼厂土建、安装工程施工图纸及设计说明、工程地质勘察报告、图纸会审。 1.3现场勘察情况。 1.4国家现行有关技术规范、标准、技术规程、建筑法规及规章制度，行业规定，地方规定及政府文件，公司技术资料、各种管理制度及质量体系文件。 1.5工程预算及招投标中的报价系数。 1.6公司的技术力量和机械设备情况。 1.7与本工程类型相似工程的施工经验及施工资料。 2 工程概况 2.1工程特点 2.1.1工程性质及作用：本工程主体为钢筋砼框架结构，用于黄金冶炼。质量目标：达到《国家建筑工程施工质量验收规范》的合格等级标准。计划开竣工日期： 2011年5月1日开工；2011年10月31日竣工。实际开、竣工日期以双方认可的开、竣工日期为准。 2.1.2建筑、结构特征：黄金冶炼厂工程包括黄金冶炼厂及废水处理两个单体工程，其中黄金冶炼厂占地面积2424.99平方米，建筑面积3758.03平方米，±0.000相当于绝对标高130 3.53米，地上二层，建筑高度12.4米，屋面防水等级为二级，结构形式为钢筋砼独立基础、框架结构，抗震设防烈度为8度，结构安全等级二级，合理使用年限50年；废水处理占地面积400.75平方米，建筑面积400.75平方米，±0.000相当于绝对标高1298.20米，地上一层，建筑高度5.9米，屋面防水等级三级，结构形式为钢筋砼独立基础、框架结构，抗震
不锈钢冶炼工艺流程的分析比较
不锈钢冶炼工艺流程的分析与比较 当前，我国作为不锈钢生产和消费大国，不锈钢种类繁多，根据钢种用途及原材料的不同形成了不同的冶炼工艺路线。近几年来，我国不锈钢冶炼技术沿着提高生产率、简化工艺、降低生产成本和提高钢水质量的方向发展，在原材料和工艺装备方面得以不断优化。 三种冶炼工艺各有优缺 目前世界上生产不锈钢的冶炼工艺主要分为一步法、二步法和三步法，其中EAF+AOD（电弧炉+氩氧精炼炉）的两步法工艺约占70%，三步法工艺约占20%。随着低磷铁水被广泛应用于不锈钢生产，新型一步法不锈钢冶炼工艺也被越来越多的不锈钢生产企业采用。为适应不锈钢市场的激烈竞争，提高产品质量同时也降低生产成本，我国各企业应根据自身的实际情况选择合适的不锈钢冶炼工艺。 一步法不锈钢冶炼工艺。早期的一步法不锈钢冶炼工艺，是指在一座电炉内完成废铁熔化、脱碳、还原和精炼等工序，将炉料一步冶炼成不锈钢。随着炉外精炼工艺的不断发展以及AOD炉在不锈钢生产领域的广泛应用，这种仅用电炉冶炼不锈钢的一步法冶炼生产工艺由于冶炼周期长、作业率低、生产成本高，被逐步淘汰。 目前很多不锈钢生产企业采用部分低磷或脱磷铁水代替废钢，将铁水和合金作为原料进入AOD炉进行不锈钢的冶炼，由此形成了新型一步法冶炼工艺。新型一步法冶炼工艺与早期一步法相比在生产流程上取消了电炉这一冶炼环节，其优点包括：一是降低投资；二是降低生产成本；三是高炉铁水冶炼降低了配料成本，降低了能耗，提高了
钢水纯净度；四是废钢比低，适应现有的废钢市场；五是对于冶炼400系列不锈钢尤为经济。 但新型一步法对原料条件和产品方案具有一定要求：一是要求AOD入炉铁水磷含量低于0.03%以下，因此冶炼流程中须增加铁水脱磷处理环节；二是不适用于成分复杂、合金含量高的不锈钢品种。 新型一步法不锈钢生产工艺目前被广泛应用于生产400系列不锈钢。作为发展中国家，我国废钢资源缺乏，又是极度贫镍的国家，加之400系列不锈钢在日常生活和工业生产领域的应用范围越来越广，这些客观条件都使得新型一步法不锈钢冶炼被越来越多的生产企业采用。 二步法不锈钢冶炼工艺。二步法不锈钢代表工艺路线为EAF→AOD、EAF→VOD（电弧炉→VOD真空精炼炉）。EAF→AOD工艺的产能目前占世界不锈钢产能的70%左右，其中EAF炉主要用于熔化废钢和合金原料，生产不锈钢预熔体，不锈钢预熔体再进入到AOD炉中冶炼成合格的不锈钢钢水。 二步法不锈钢冶炼工艺被广泛应用于生产各系列不锈钢，其优点包括：电炉对原材料要求不高，生产周期相对于一步法工艺稍短，灵活性好，可生产除了超低碳、氮不锈钢外95%的不锈钢品种。 但二步法在介质消耗、品种方案等方面仍须注意以下三点：一是近年来随着冶炼工艺的进步和操作水平的提高，两步法冶炼工艺的氩气等介质消耗量明显减少，但相比一步法和三步法其氩气等介质消耗仍稍大；二是AOD炉脱碳到终点时，钢水中氧含量较高，须加入硅铁
黄金冶炼简介
黄金冶炼：随着我国黄金事业的飞速发展，易处理金矿资源逐渐减少，难处理金矿资源急待开发，特别是对于含砷、碳、锑及微细粒浸染状金矿石的开发利用已摆到议事日程上来。自20世纪70年代以来，我国在黔、桂、滇和陕、甘、川两个金三角地区相继探明了一大批大中型有害杂质含量高、微细浸染型金矿床，如贵州戈塘、烂泥沟、紫木凼及甘肃碌曲等。据资料统计已探明黄金金属储量近千吨，潜在经济价值近800亿元。 目前，国内外已掌握的难选冶金矿石冶炼工艺主要有：压热氧化法、微生物氧化法、焙烧氧化法等对浮选金精矿进行预处理。压热氧化法在我国山东金翅岭黄金冶炼厂已经成功应用；微生物氧化法在辽宁天利金业有限责任公司已经成功应用，焙烧氧化法在甘肃鹿峰金矿也得到成功尝试。以上几种工艺各有千秋和局限，压热氧化法仅能处理富集后的精矿、设备投资大、材质要求高、操作要求严格等不利因素；微生物氧化法仅能处理富集后的精矿、技术要求高；焙烧氧化法可以处理原矿或者金精矿，特别是对于含碳金矿石具有明显优势该种工艺方法环保方面要求严格。 目前我国黄金行业利用生物氧化、氰化浸出处理含砷金精矿的工艺技术已经成熟、通过了国家技术鉴定，达到了国际领先水平。 辽宁天利金业公司由我院设计的冶炼工艺流程为：一段磨矿分级+生物氧化+固液分离+中和处理+氰化浸出+逆流洗涤+锌粉置换、冶炼提纯等。 几年来长春黄金设计院、长春黄金研究院在中国黄金集团公司
的领导下、在有关科研单位和生产企业的密切配合协助下。经过科技攻关，对固硫、固砷原矿焙烧工艺技术及焙烧设备进行了系统优化与改进，使得原矿焙烧工艺日渐成熟，已具备了工业化应用条件。 新开发的原矿焙烧工艺流程相对简单，工艺环节少，便于掌握、控制，设备投资小，动力消耗低，适合我国国情，有利于推广应用。贵州金兴黄金矿业公司由我院设计的冶炼工艺流程为：两段一闭路碎矿+一段干式磨矿+一段焙烧+焙砂水淬+焙砂再磨+氰化浸出+炭 浆吸附+解吸电解+金泥冶炼工艺。 冶炼提纯 目前我国黄金行业主要应用的黄金提纯工艺为：火法冶炼和湿法冶炼。 火法冶炼主要用于含金量40%以上的金泥，湿法冶炼应用范围广，目前已广泛应用。 目前推广采用的黄金冶炼提纯的新技术为水氯法和电解法。 水氯法主体工艺流程 硝酸除杂—氯化浸金—还原—硝酸除杂—熔铸金锭。 该工艺特点为：工艺流程简单，配置紧凑，设备选择先进合理，厂房占地小、投资少。 操作技术易掌握，生产环境好，作业周期短。 金银分离彻底，金产品纯度大于99.95%；银产品纯度大于 99%。 作业过程基本实现机械化，工人劳动强度低。
