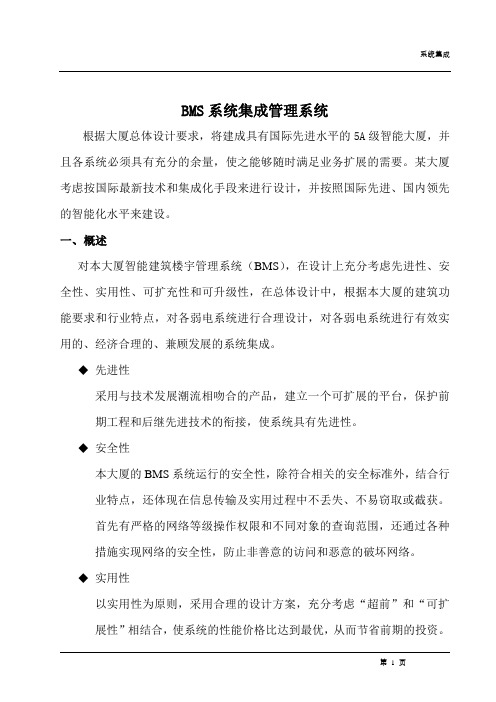

BMS系统集成管理系统

根据大厦总体设计要求，将建成具有国际先进水平的5A级智能大厦，并且各系统必须具有充分的余量，使之能够随时满足业务扩展的需要。某大厦考虑按国际最新技术和集成化手段来进行设计，并按照国际先进、国内领先的智能化水平来建设。

一、概述

对本大厦智能建筑楼宇管理系统（BMS），在设计上充分考虑先进性、安全性、实用性、可扩充性和可升级性，在总体设计中，根据本大厦的建筑功能要求和行业特点，对各弱电系统进行合理设计，对各弱电系统进行有效实用的、经济合理的、兼顾发展的系统集成。

◆先进性

采用与技术发展潮流相吻合的产品，建立一个可扩展的平台，保护前期工程和后继先进技术的衔接，使系统具有先进性。

◆安全性

本大厦的BMS系统运行的安全性，除符合相关的安全标准外，结合行业特点，还体现在信息传输及实用过程中不丢失、不易窃取或截获。

首先有严格的网络等级操作权限和不同对象的查询范围，还通过各种措施实现网络的安全性，防止非善意的访问和恶意的破坏网络。

◆实用性

以实用性为原则，采用合理的设计方案，充分考虑“超前”和“可扩展性”相结合，使系统的性能价格比达到最优，从而节省前期的投资。

智能化过程技术在不断发展，用户需求标准将越来越高，因而BMS系

统的设计和施工充分考虑将来扩展的需要，并提供与OA和CA的通信

接口，以便于日后需要集成时集成起来。

◆开放性

集成后的系统为一个开放性系统，提供标准数据接口、网络接口、系

统和应用软件接口。

◆模块化

系统要严格按照模块化结构方式开发，以满足通用性和可替换性，采

用模块化设计，分布实施的战略。

◆可靠性

提供可靠性和容错性高的系统，使系统能不间断正常运行，采用双机

并行运行的方式，具有容错的功能；采用统一的网络接口协议和模块

化硬件，并具有全范围内的网络设备管理和子系统故障隔离能力。在

各子系统监控层采用分布式网络，增加可靠性。在BMS上采用的

WINDOWS NT操作系统具有强大的网络管理功能，它的多重加密设计，能够防止各种侵害并保障数据安全。

二、系统集成技术

1、Windows NT

本系统内所有的服务器及操作站均采用微软公司的Windows NT 32位操作平台，由于采用了微软的视窗平台，网络的管理以及所选

用的应用软件均为开放式的。Windows NT具有强大的网络管理功能，它的多重加密设计，能够防止故障侵害并保障数据安全，不同级别

2、ODBC(开放数据库互连)

ODBC是一个标准应用程序界面（API），用以在相关及非相关数

据库管理系统（D楼宇设施集成管理）中进行数据传输。ODBC赋予

数据库独立性，由于通过使用标准API，应用软件可以读取存储的数据。ODBC已被工业广泛应用，它适用于大多数操作系统（如，Windows 95, Windows NT, UNIX?）。它还可与大部分各种计算机环境下的主

机供货商提供的服务器及PC数据库产品支持的平台相兼容（如IBM?, Microsoft, ORACLE?, Novell?,及Lotus?）。

3、OPC-OLE(目标连接与嵌入)

OPC-OLE用于过程控制，微软最新定义的标准OLE/COM用于同

许多数据源通信。对于本项目，它主要用于方便不同系统之间的数

据传输。它定义了如何与IBMS连接的标准。该标准描述了OPC COM 目标，它们之间的界面由OPC服务器来完成。OPC数据访问允许数据

访问服务器。它保留服务器的信息并且作为OPC目标组的包装。OPC

客户可以与由一个或多个供应商之OPC服务器连接。OPC服务器由不

同的供应商提供。

OPC Server 与Client的关系

4、COM/DCOM

共用目标模型／分散式共用目标模型，微软的目标定义标准－目标由标准化的数据及内部定义组成，这一特点使它在应用程序通过编程进行数据交换非常容易。

5、ActiveX

本服务器内部具有ActiveX控件，方便执行控制或将程序代码嵌入另一个ActiveX目标/文档。ActiveX控件的特性使得它在应用程序中完成在程序或调用其它程序中执行特定任务显得非常容易。微软的Word，Access及Visio等强大的桌面软件都得益于ActiveX 技术。ActiveX支持多媒体技术。

三、系统集成的前提条件

本大厦弱电系统需要集成的包括以下几个子系统：

1.楼宇自控系统（BA）

2.火灾自动报警与消防联动控制系统（FA）

3.保安防盗报警系统（SA）

4.闭路电视监控系统（CCTV）

5.停车场管理系统（CPS）

6.门禁系统（PDS）

7.变配电系统

8.冷冻站系统

能够进行集成的系统，应满足以下条件：

1.各子系统有用于控制与管理的计算机操作站平台，并且该平台运行

在微软的WINDOWS95，WINDOWSNT等平台上。

2.各子系统提供明确的应用层信息与数据通讯协议（如RS232/RS485

串口通讯协议等）；或者支持工业标准的SQL语言的数据库体系；或

者有能进行客户/服务器软件开发的API；或者能支持网络动态数据

交换（DDE），或者支持对象的链接和嵌入（OPC）。

具备以上条件越多，则表示此系统开放程度越大，开放程度越大则意味着此系统更有条件进行集成。

四、与各子系统的集成

系统集成的功能主要有两个方面，一个是系统之间的联动，另一个是系统之间的信息资源共享。

本项目中的系统联动主要表现为防盗报警系统和消防系统与CCTV监控系统及照明的联动，当某一位置有防盗报警信号或消防报警信号发生，相应位置的照明打开，同时控制相应位置的摄象机画面弹出，实时观察到报警位置的实际情况；同时还有消防系统与门禁系统的联动，当某一楼层发生消防报警，控制该楼层所有门禁打开。系统之间的信息资源共享表现为在楼控系统平台上可以集成其他系统的主要设备和报警信息，使得管理者和使用者在一台计算机上就可以了解所有系统的主要数据。

下面就各个系统分别给予说明：

1、与楼宇自控系统的集成

江森公司第一个在楼宇自控领域推出了METASYS OPC SERVER。在BAS的操作站上装上METASYS OPC服务器，同时在BMS上装上OPC CLIENT，BMS可以通过OPC服务器，读取和控制BAS系统中所有点（AI，AO，BI，BO，AD，BD），从而在BMS上系统对BAS系统的监控。系统结构如下图：

实现的集成功能如下：

◆提供主要设备的启停、运行状态、故障状态等信息；

◆提供主要设备的启停控制；

◆提供主要传感器所检测参数值及过限报警的信息；

◆对主要参数的设定。

2、与消防报警系统的集成

江森公司的网络控制器除具有HVAC控制模块，还有消防报警联网模块，它可以直接连接BMS与消防盘，当网络控制器接入消防报警模块后，消防盘可以直接进入到METASYS系统中，如下图所示：

实现的集成功能如下：

◆提供温感、烟感探测器和手动报警器的位置和状态；

◆提供消防设备运行状况的信息及报警状态；

◆在BMS上可动态图形显示信息。

3．与保安防盗报警系统的集成

保安防盗报警系统为自成系统的独立系统，BMS与保安防盗报警系统的集成通过一个用高级语言编写的中间软件，将报警信息读取到BMS系统中，要求报警系统和BMS系统均具有开放的接口。江森公司的BMS系统平台软件支持ODBC、OPC、DDE等多种开放的数据接口，完全可以实现集成功能。系统集成功能如下：

◆与CCTV系统及照明控制的联动，当某处发生报警时，打开该处的照

明回路，并切换相应的摄象机画面；

◆在BMS系统上实时显示防盗报警的状态和位置；

对保安防盗报警系统的要求：

要求其提供该系统的开放标准接口协议，包括详细的通讯规则和数据含义，并且该协议中包含有上述集成功能所要求的信息；或者支持工业标准的SQL 语言的数据库体系；或者能支持网络动态数据交换（DDE），或者支持对象的链接和嵌入（OPC）。上述要求具备其中之一即可。

4．与监控系统的集成

与监控系统的集成主要是实现保安防盗及消防系统与CCTV的联动，当有报警信号发生时，切换相应的摄象机画面。同时可以通过控制矩阵在BMS操作站上任意切换画面，控制云台等。系统结构如下图：

系统集成实现的功能如下：

◆与保安防盗报警系统及消防系统的联动；

◆在BMS工作站上可以提取到监控画面；

◆在BMS工作站上控制矩阵的切换，云台的转动等。

对监控系统的要求：

提供系统矩阵RS232口的通讯协议，并且预留一个RS232通讯口用于与BMS 操作站的连接。

5．与车库系统的集成

车库系统为自成系统的独立系统，BMS与车库系统的集成通过一个用高级语言编写的中间软件，将车库系统的重要信息读取到BMS系统中，要求车库系统和BMS系统均具有开放的接口。江森公司的BMS系统平台软件支持ODBC、OPC、DDE等多种开放的数据接口，完全可以实现集成功能。系统集成功能如下：

◆监视重要设备的运行状态、故障状态；

◆传送车辆的流量、空位量信息；

对车库系统的要求：

6．与门禁系统的集成

门禁系统为自成系统的独立系统，BMS与门禁系统的集成通过一个用高级语言编写的中间软件，将门禁系统信息读取到BMS系统中，要求门禁系统和BMS系统均具有开放的接口。江森公司的BMS系统平台软件支持ODBC、OPC、DDE等多种开放的数据接口，完全可以实现集成功能。系统集成功能如下：

◆在BMS系统上实时显示门磁的状态和报警位置；

◆重要设备的工作状态；

对门禁系统的要求：

7、互联网远程管理系统集成

BMS与互联网的集成，使大厦管理者及用户通过计算机即可了解和管理相应的系统。通过密码授权，有关管理人员可以通过互联网，可以从异地，或者公司内部Intranet上的任何一台计算机，了解到BMS系统的所有信息。这样，就突破了BMS系统的地域限制，使管理的灵活性大大增强。将大厦主要信息放在主页上，计算机通过Internet或Intranet,均可访问大厦的主页，查询主要信息，了解大厦设施的分布及运行情况，并可以超越控制，实现远程维护，同时，通过防火墙技术限制非法客户的访问。美国江森自控公司的M-WEB 系统可实现以上所有功能。

采用该系统后，江森公司的专业维修人员可以通过互联网从远程分析大厦的楼控系统的运行情况，并根据对节能等重要环节的分析，有针对性地调节相关的参数，从而使大厦运行性能达到最佳，这样还可以大大降低维护成本。

功能包括：

?采用先进的互联网技术提供大厦的监控管理主页；

?通过密码管理限制人员的访问；

?查询大厦设施管理系统的主要参数；

?设定、调节大厦的主要参数。

使用标准的网页浏览器Microsoft Internet Exploror 或Netscape Navigator。

江森公司的M-WEB软件介绍

江森公司可提供Metasys M-WEB软件，实现提供互联网以及企业内部网访问大厦管理系统的方法。

使用M-WEB可以监视及控制系统内所有的受控对象，可以建立系统报表，可以增加或删除M-WEB拥护。多个用户可以同时访问一个M-WEB服务器。支持Microsoft Internet Exploror 及Netscape Navigator。

其主要特点是：

远程访问

M-WEB软件提供了多个用户从异地访问及控制楼宇管理系统的方法，具有

过一台PC机即可以查询及控制系统的所有参数，而查询所使用的计算机并不需要安装楼宇管理系统。当注册后，你可以安全有效地检测及控制楼宇管理系统中每个控制器的各个监控点。不管你身在何处，都可以全面地管理你的楼宇系统。

?通过Internet浏览器访问

可以使用Mircosoft Internet Explorer或Netscape Navigator两种浏览器。由于这两种浏览器都是通用的软件，因此无需为使用该系统而进行培训。

?报表功能

同Metasys所有产品一样，可以快速方便地建立所选择的被控对象的数据报表，这可以有助于用户对整个系统中某些特点对象的管理。M-WEB提供定制功能，用户可以选择所需察看的对象的信息制成报表。

综上所述，由江森公司提供的智能楼宇集成管理系统无论在先进性、成熟性、可靠性、模块化、易操作性、可扩展性及标准化等多方面都居世界先进水平，是用户最理想的选择。
