水压试验和气密性试验及气压试验
水压试验压力应以能考核承压部件的强度，暴露其缺陷，但又不损害承压部件为佳。通常规定，承压部件在水压试验压力下的薄膜应力不得超过材料在试验温度下屈服极限的90％。
具体水压试验的压力规定如下：
（1）压力容器、单个锅筒和整装出厂的焊制锅炉，试验压力可选择。
（2）集箱和其他类似的部件，应该用1.5倍的工作压力进行水压试验。
（3）对接焊接的受热面管子及其他受压管件，应逐根逐件进行水压试验，试验压力为元件工作压力的2倍。工地组装的受热面管子、管道的焊接接头可与本体同时进行水压试验。
水压试验应在无损探伤合格和热处理以后进行，试验程序如下：
（1）试验前，各连接部件的紧固螺栓必须装配齐全，并将两个量程相同、经过校正的压
力表装在试验装置上便于观察的地方。
（2）试验现场应有可靠的安全防护装置。停止与试验无关的工作，疏散与试验无关的人员。
（3）将锅炉、压力容器充满水后，用顶部的放气阀排净内部的气体。检查外表面是否干
燥。
（4）缓慢升压至最高工作压力，确认无泄漏后继续升压到规定的试验压力。焊接的锅炉应在试验压力下保持5分钟；压力容器根据容积大小保压10～30分钟。然后降至最高工作压力下进行检查。检查期间压力应保持不变。
水压试验的合格标准是：
（1）压力容器水压试验后，无渗漏、无可见的异常变形，试验过程中无异常的响声，则
认为水压试验合格。
（2）锅炉水压试验时，在受压元件金属壁和焊缝上没有水珠和水雾；胀口处，在降到工作压力后不滴水珠；水压试验后，没有发生残余变形。符合上述情况的，则认为水压试验合
格。

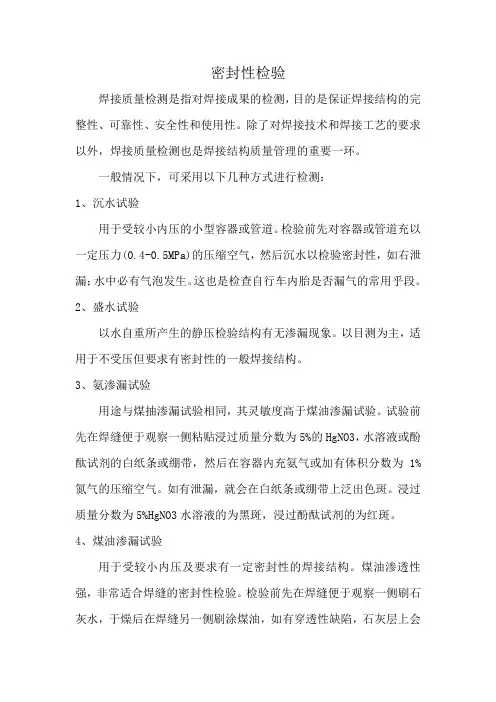

气密性试验主要是检验容器的各联接部位是否有泄漏现象。介质毒性程度为极度、高度危害或设计上不允许有微量泄漏的压力容器，必须进行气密性试验。
压力容器应按以下要求进行气密性试验：
（1）气密性试验应在液压试验合格后进行。对设计要求作气压试验的压力容器，气密性
试验可与气压试验同时进行，试验压力应为气压试验的压力。
（2）碳素钢和低合金钢制成的压力容器，其试验用气体的温度应不低于5℃，其它材料制成的压力容器按设计图样规定。
（3）气密性试验所用气体，应为干燥、清洁的空气、氮气或其他惰性气体。
（4）进行气密性试验时，安全附件应安装齐全。
（5）试验时压力应缓慢上升，达到规定试验压力后保压10分钟，然后降至设计压力，对所有焊缝和连接部位涂刷肥皂水进行检查，以无泄漏为合格。如有泄漏，修补后重新进行液压试验和气密性试验。气密性试验与气压试验是不一样的。首先，它们的目的不同，气密性试验是检验压力容器的严密性，气压试验是检验压力容器的耐压强度。其次试验压力不同，气密性试验压力为容器的设计压力，气压试验压力为设计压力的1.15倍。
气压实验和水压实验区别
气压实验与水压试验 根据试验介质的不同，压力试验分为液压试验与气压试验两大类，二者的目的与作用是相同的，只进行其中一种即可。由于液压与气压试验的安全性相差极大，条件允许应优先选择液压试验，只有当无法进行液压试验时，方允许采用气压试验。 气压试验比液压试验危险的主要原因是气体的可压缩性。气压试验一旦发生破坏事故，不仅要释放积聚的能量，而且要以最快的速度恢复在升压过程中被压缩的体积，其破坏力极大，相当于爆炸时的冲击波。因此，GB150要求气压试验应有安全措施，该安全措施需经试验单位技术总负责人批准，并经本单位安全部门检查监督。 综上所述综上所述综上所述综上所述，压力试验应优先选择液压，一般只有在下例情况下才允许采用气压： （1）容器充满液体介质后，会因自重和液体的重量导致容器本身或基础破坏，这主要是指直径大，压力低且充满气态介质的容器。 （2）因结构原因液压试验后难以将残存液体吹干排净，而使用时容器内又不允许残存任何液体。 为了保证气压试验的安全，GB150规定对进行气压试验容器的A、B类焊接接头，应进行100%射线或超声波检测。 水压试验和气压试验的系数是不同的，同样设计压力的容器，作水压试验的实验压力为设计压力的1.25倍；做气压试验的试验压力为设计压力的 1.15倍。不过气压试验的确比水压试验危险的多。GB150规定,容器制成后应进行压力试验,压力试验特指耐压试验. 压力试验一般采用液压试验。试验液体按照GB150第10章要求。对于不适合做液压试验的容器。例如容器内不允许有微量残留液体，或由于结构原因不能充满液体的容器，可采用气压试验，进行气压试验必须满足GB150中10.9.5的要求。 容规第50页： 1.由于结构或支承原因，不能向压力容器内充灌液体，以及运行条件不允许残留液体的压力容器，可按设计图样规定采用气压试验。 2.试验所用气体应为干燥洁净的空气、氮气或其它惰性气体。GB150第129页，气压试验应有安全措施，该安全措施需经试验单位
球墨铸铁给水管道系统水压试验方法
球墨铸铁给水管道系统水压试验方法 及验收标准探讨 张湛军 摘要：通过69条球墨铸铁给水管道水压试验结果研究，说明现行 GB50268—97《给水排水管道工程施工及验收规范》中球墨铸铁管道水压 试验验收标准失之过宽，应予修改。 关键词：球墨铸铁管；水压试验；验收标准 输配水管网投资占整个给水系统投资的70％左右。球墨铸铁管因其不结垢、耐腐蚀、密封严、强度高、韧性好而作为输配水管道的首选材料正得到越来越广泛的应用。新建给水管 道的管线水压试验是检验管材和安装质量的最后一道重要工序，水压试验的验收标准直接 关系到管材选择、安装质量、正常运行、维护管理、运营成本等一系列问题。而现行 GB50268－97《给水排水管道工程施工及验收规范》[1]（以下简称GB50268—97规范）中 球墨铸铁管水压试验验收标准制定时，因无充分的管道实测渗水量数据，故允许渗水量标 准仍按1956年《建筑安装工程施工及验收暂行技术规范》执行[2]。但此失之过宽的允许 渗水量标准直接导致球墨铸铁给水管道的水压试验验收标准降低，致使有渗水或漏水的管 道因渗水量不超标而得以过关被验收，但投入使用后就开始漏水、爆管，给供水企业造成 巨大的经济损失，影响用户的正常用水，造成不良的社会影响。本研究试图通过试验结果 提出修改现行规范的建议。 1.试验方法 1.1试验对象 郑州市自来水总公司2001年和2002年敷设的69条球墨铸铁给水管道，管径为DN100mm - DN1000mm，长度为128m - 1773m，总长度45366m，均为符合ISO2531标准，内衬水泥砂浆，外涂沥青的K9级管子和K12级管件、K14级丁字管。管道承插连接，胶圈接口，埋地敷设。每条管道分别按GB50268—97规范进行注水法和放水法水压试验。试压管道概况 见表1。 1.2设计施工情况 设计时特别注重管线的坡度设计，要求i≥0.002。现场施工基本做到敷设坡度达到设计要求。每根球墨铸铁管承插安装到位，无胶圈扭转或不到位情况。由于市政道路施工进度要求，所有试压管道安装完后均被回填覆盖，接口在试压时均未敞露以供观察。 1.3试验设备器材 0.4级压力表，表盘直径150mm，最大量程1.6MPa,表盘刻度至0.01MPa，可估读至 0.001MPa。500mL、1000mL量杯，70L - 125L水箱，普通水桶。2m卷尺，计时表，温度计。手压泵或小流量高扬程电动加压泵。 1.4试验压力和升压程序 验收试验压力基本均为0.9MPa，个别验收试验压力为0.8MPa。按GB50268—97规范规定 程序浸泡和分级升压。 1.5放水法试验 放水法试验按GB50268—97规范附录A规定的程序做。只是在降压0.1MPa所需要的时间 T1>48h后不再继续观察记录，只记录T1≤48h内的时间和压力，每半个小时读取并记录一次时间和压力值。 1.6注水法试验 注水法试验也按GB50268—97附录A规定的程序做。每当压力下降0.02MPa时向管内补水，
压力试验和气密性试验工艺
压力试验和气密性试验 工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
1 范围 本规程适用于压力容器的压力试验和气密性试验。 2 引用标准 GB/50-98《钢制压力容器》、《压力容器安全技术监察规程》 3 内容 压力试验 容器的压力试验包括液压试验和气压试验。容器制造完毕后，经外观检查，无损检测后进行压力试验。 气密性试验 经液压试验合格后方可进行气密性试验。 压力试验若不合格，经修补后应重新进行压力试验、热处理的容器须经局部热处理，重新进行压力试验。 压力试验前，压力容器各连接部位的紧固螺栓，必须装配齐全，容器上所有的接管法兰和管箍，只能用大于或等于试验压力的盲板和管塞封闭。必须用两个量程相同并经校正的压力表，压力表的量程为试验压力的2倍为宜，但不应低于倍和高于4倍的试验压力。容器和泵上的压力表，应安装在便于观察的位置上。 压力试验的场地应有可靠的安全防护设施，并须经主任工程师和安全办检查认可。压力试验过程中，不得进行与试验无关的工作，无关人员不得在试验现场停留。 试验用的液体没有特殊规定时，一律采用洁净的清水。水的温度对于碳素钢、16mnR和正火15MnvR制压力容器不得低于15℃，如果由于板厚等因素造成材料无延性转变温度升高则需相应提高液体温度，铁素体钢制低温压力容器，液压试验时，液体温度不得低于受压元件及焊接接头进行夏比冲试验的温度加20℃。
气压试验所用气体为干燥、洁净的空气、氮气或其它惰性气体，碳素钢和低合金钢制压力容器的试验用气体温度不低于15℃，气密性试验用气体温度不低于15℃，其它材料制压力容器，其试验用气体温度应符合设计图样规定。 压力实验的压力应符合设计图样的规定。 试压工艺 液压实验 （1）将容器内充满液体，滞留在容器内的气体必须排净，容器外表面保持干净。实验时压力应缓慢上升，达到规定实验压力后保压，保压时间一般不少于30分钟。然后降至规定实验压力的80%并保持足够长的时间，并对所有焊缝和连接部位进行检查。检查期间压力保持不变，不得采用连续加压以维持实验压力不变的做法，不得带压坚固螺栓，如有渗漏，补焊后重新试压。液压试验完毕后，应将液体排尽并用压缩空气将内吹干。 （2）液压试验符合下列情况为合格 a 无渗漏 b 无可见的异常变形 c 实验过程中无异常响声 气压试验 （1）气压试验时，必须有经主任工程师批准的安全措施，且必须有厂安全办进行现场监督。 （2）应先缓慢升压至规定试验压力的10%且不大于保压5-10 min，并对所有焊缝和连接部位进行初次检查，如无泄漏可继续升压到规定的50%，如无异常现象，其后按每级为规定试验压力的10%，逐级升压到试验压力，根据容积大小保压10-30min；然后降至试验压力的87%，保压进行检
水压试验表格填写说明
给水管道水压试验记录填写说明 1.设计最大工作压力（Mpa）：由设计出； 2.试验压力（Mpa）：查表7. 3.15； 3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法 （1）达到试验压力的时间（t 1 ）：观察记录； （2）恒压结束时间(t 2 )：观察记录； （3）恒压时间内注入的水量W（L）：观测记录； （4）渗水量q（L/min）：计算，q=W/（T 1-T 2 ）； （5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度； 实例： 某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。 第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。 （1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。 （2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。 （3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。 （4）观察得知：达到试验压力的时间（t 1）为8：30′，恒压结束时间（t 2 ）为10：30′， 有效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量 q= W/（T 1-T 2 ）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km) 填表如下：
气压试验与气密性试验的区别
气压试验与气密性试验 的区别 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
气压试验与气密性试验的区别气压试验属于校核强度性试验，气密性试验属于致密性试验！ 1、试验压力目的 气压试验主要是为了检验设备的强度和密封性， 气密性试验是主要为了检验设备的严密性，特别是微小穿透性缺陷; 气密性试验更侧重于设备是否有微小泄露，气压试验侧重于设备的整体强度， 2、使用介质 气压试验实际操作时一般采用空气，气密性试验除了空气外，如果介质毒性比较高，不允许有泄露或易渗透，采用氨,卤素或氦气。 3、安全附件 气压试验时，不需要在设备上安装安全附件;气密性试验一般情况下在安全附件安装完毕方可进行(容规)。 4、顺序 气密性试验需要在气压或水压试验完成后进行。 5、试验压力 气压试验压力为1.15倍的设计压力，内压设备还需乘温度修整系数;气密性试验介质为空气时试验压力为设计压力，如采用其他介质，还应根据介质情况来调整。 6、使用场合 气压试验：优先采用液压试验，如果由于设备结构或支撑原因不能用液压试验时，或设备容积较大时一般采用气压试验气密性试验：介质为高度或极度危害介质，或不允许有泄露。 7?应力校核
气压试验时，容器壳体的环向薄膜应力值不得超过试验温度下材料屈服点的80%与圆筒的焊接接头系数的乘积。 8?安全性 由于气压试验的危险性比液压试验高，气压试验比液压试验对安全防护的要求高,除了要有必要的保护措施外，还要有试验单位的安全部门人员在现场监督。 另外还需注意气压试验的具体要求:行气压试验的容器,对其A、B类焊接接头，进行100%射线或超声检测。根据《容规》95条，气压试验时，容器壳体的环向薄膜应力值不得超过试验温度下材料屈服点的80%与圆筒的焊接接头系数的乘积。 水压试验和气密试验是有区别的，主要区别是： 试验的目的不同，水压试验的目的是容器或管道的强度试验;而气密试验的目的是检验容器或管道整体的密封性，如盛装极度和高度危害介质时要在水压试验后还得进行气密试验。 2.试验压力不同，水压试验的压力比气密试验要高，而气密试验一般取1.0倍的设计压力。? 3.通常情况，气密性试验是在强度试验(水压试验)合格后进行的。 容器的耐压试验又称强度试验，其目的是通过超压试验，对容器整体强度进行的一次全面综合检验，是对容器选材、设计计算、结构以及制造质量的综合检查，同时通过容器的短时超压作用，有可能减缓某些局部区域的峰值应力，在一定程度上起到消除或降低残余应力、边缘应力，使容器中的应力趋于均匀。耐压试验包括液压实验和气压试验，由于气压试验比液压试验存在较大的危险性，主要是由于气体的可压缩性，气压试验一旦发生破坏事故，不仅要释放积聚的能量，而且要以最快的速度恢复在升压过程中被压缩的体积，其破坏力极大，相当于爆炸时的冲击波。所以能采用液压试验的必须采用液压试验，在不能采用液压试验的条件下才允许采用气压试验。采用气压试验的容器的对接焊接接头应进行100%射线或超声检测，焊接接头系数应取1.0。
暖通空调管道水压试压
暖通空调系统管道试压及灌水方案 工程名称：南京香格里拉大酒店 一．空调冷热水系统、冷却水系统 （一）本项目由空调冷（热）水系统、冷却水系统组成。 （二）管道安装完毕后须在隐蔽前应按设计规定对管道系统进行强度、严密性试验，以检查管道系统及各连接部位的工程质量。 （三）试验压力的标准; 冷热水、冷却水系统的试验压力，当工作压力小于等于时，为 倍的工作压力，但最低不低于；当工作压力大于时，为工 作压力加。 （四）试验方法如下: 1. 强度试验 a）水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查，对立管末端管道的排气阀进行检查和落实， 落实水源、准备试压设备、防水及位置及量测设备，试压管段的 所有敞口用盲板堵严。 b）然后把压力表安装在试验段低位和最高位管道上，每段试压管不少于两个压力表。 c）开始试压首先向试压管道充水，充水时水自管道低端流入，并打开高位泄水闸阀，当充水至排出的水流中不带气泡且水流连续时， 关闭闸阀，停止充水开始加压，多次加压，等确定管道内的气体 排尽后，才能进行水压试验。 d）升压时要分级升压，每次以为一级，每升一级检查管身及 接口，当确定无异常后，才能继续升压。 e）当压力升至试验压力的时候，稳压10min，压力下降不得大于，再将系统压力降至工作压力，外观检查无渗漏为合格。 f）水管应该在试验压力下稳压1h，看压力降有没有超过， 然后将试验压力降到工作压力的倍状态下稳压2h，看压力 降有没有超过，没有降即为达到试压要求。 g）管道的试压须在完成安装超过24小时后才能进行，一次水压试验的管道总长度不宜大于500米。 2. 严密性试验 a）强度试验完成后，需将试验压力降至系统工作压力，并保留工作压力24h，如压力不下降，外观检查无渗漏为合格。 b）在冬季进行水压试验时须防止管道冻裂，必要时须采取保温措施。 3. 系统冲洗 a）管道系统的冲洗应在管道试压合格后，调试前进行。 b）管道冲洗进水口及排水口应该选择适当位置，并能保证将管道系统内的杂物冲洗干净为宜。排水管截面积不应小于被冲洗管道截 面的60%，排水管应接至排水井或排水沟内。 c）以系统最大流速进行管路冲洗，直至出口处的水色和透明度与入
水压试验程序与标准(1)
中海油BZ25-1作业分公司 油田管道及处理系统水压试验 2017-12-21 REV ,1 ISSUED FOR IMPLEMENTATION Page 1 of 1 水压试验程序和标准 试验目的：投产运转之前，管道和容器组成的系统应进行渗漏压力试验（不是压力试验）。 介质要求：干净清水。选择其它介质时应考虑对操作液体有不利的影响。其它用作压力试验的任何易燃液体，其闪点必须在66℃以上。 准备程序： 1. 当对一个系统试压时，应该与以下设备隔离： ● 泵、涡轮机和压缩机； ● 安全膜和安全阀； ● 旋转流量计和浮子液位计 2. 下列设备应当试验到设计压力，然后隔离： ● 指针式压力表，当试验压力会超过压力表量程范围的时候应隔离； ● 外浮子式液面关闭装置和控制器，当浮子的试验压力没有规定时，浮 子应当试验到设计压力，然后将浮箱与系统隔离 3. 将准备进行水压试验的系统用耐压合格的临时管线与试压泵连接起来， 并安装好监测用压力表。最好用两块压力表。 4. 对该试验系统灌水和排水，检查液位指示报警变送仪表并在该系统水压 试验记录表内进行记录。 5. 启动试压泵给系统加压，升压和卸压期间检查压力指示、报警、变送、 安全仪表并在该系统水压试验记录表内进行记录。 6. 试验压力为工作压力的1.25倍或安全阀（PSV ）设定值，取两者较大值。 7. 水压试验应缓慢加压，以100KpaA 为阶梯逐渐增压，达到试验压力后，停 泵30分钟观察，如无泄漏，目测无变形为水压试验合格。 8. 在压力试验后，如又进行了修补或增加零件，则应对受影响的管路再试 验。 9. 管路和容器作为一个系统进行压力试验时，取试验压力较小者做压力试 验。 注：本程序和标准参照API RP 14E 、ANSI B31.3和GBJ235—82制定。
水压试验与气压试验的对比分析
Journal of Oil and Gas Technology 石油天然气学报, 2018, 40(3), 129-131 Published Online June 2018 in Hans. https://www.360docs.net/doc/6f1980085.html,/journal/jogt https://https://www.360docs.net/doc/6f1980085.html,/10.12677/jogt.2018.403072 The Comparative Analysis on Water Pressure Test and Air Pressure Test Zhiyuan Zhao, Zhengang Bo, Shiyu Guo, Lei Ba, Quan Zhai No.4 Branch Company of China Petroleum Pipeline Engineering Co. Ltd., Langfang Hebei Received: Dec. 20th, 2017; accepted: Mar. 20th, 2018; published: Jun. 15th, 2018 Abstract The advantages and disadvantages of water pressure test and pressure test were analyzed. Through the analysis of construction time requirement, construction technology, safety quality and engineering environment, the relevant suggestions on water pressure test and pressure test under different working conditions are obtained, which lays a foundation for the project’s pre commissioning and application. Keywords Water Pressure Test, Air Pressure Test, Security, Analysis on Construction Technology
规范的给水管道水压试验方法
本方法依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）制定。（GB50242-2002）规定：“室内给水管道的水压试验必须符合设计要求。当设计没有注明时，各种材质的给水管道系统试验压力均为工作压力的倍【意思是指如果你家原有自来水水压是6公斤那么你试验水压就要达到9公斤】,但不得小于【6公斤】。检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于 MPAa【公斤】,然后降到工作压力进行检查,应不渗不漏;塑料管给水管道系统应在试验压力下【一般8-10公斤】稳压力1h【小时】,压力降不得超过 MPAa【公斤】,然后在工作压力的倍状态下稳压2 h【小时】,压力降不得超过 MPAa【公斤】,同时检查各连接处不得渗漏.给水管道安装完成后,应首先在各出水口安装水阀或堵头,并打开进户总水阀,将管道注满水,然后检查各连接处,没有渗漏,才能进行水压试验，室内给水管道水压试验操作程序如下: 1. 连接试压泵: 试压泵通过连接软管从室内给水管道较低的管道出水口接入室内给水管道系统. 2. 向管道注水 打开进户总水阀向室内给水管系统注水,同时打开试压泵卸压开关,待管道内注满水并通过试压泵水箱注满水后,立即关闭进户总水阀和试压泵卸压开关. 3. 向管道加压
按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 4. 排出管道空气 缓慢拧松各出水口堵头,待听到空气排出或有水喷出时立即拧紧堵头. 5. 继续向管道加压 再次按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 然后按（GB50242-2002）规定的检验方法完成室内给水管系统压力试验.试验完成后,打开试压泵卸压开关卸去管道内压力.
气压试验与气密性试验的区别
气压试验与气密性试验的区别 气压试验属于校核强度性试验，气密性试验属于致密性试验！ 1、试验压力目的 气压试验主要是为了检验设备的强度和密封性， 气密性试验是主要为了检验设备的严密性，特别是微小穿透性缺陷; 气密性试验更侧重于设备是否有微小泄露，气压试验侧重于设备的整体强度， 2、使用介质 气压试验实际操作时一般采用空气，气密性试验除了空气外，如果介质毒性比较高，不允许有泄露或易渗透，采用氨,卤素或氦气。 3、安全附件 气压试验时，不需要在设备上安装安全附件;气密性试验一般情况下在安全附件安装完毕方可进行(容规)。 4、顺序 气密性试验需要在气压或水压试验完成后进行。 5、试验压力 气压试验压力为1.15倍的设计压力，内压设备还需乘温度修整系数;气密性试验介质为空气时试验压力为设计压力，如采用其他介质，还应根据介质情况来调整。 6、使用场合 气压试验：优先采用液压试验，如果由于设备结构或支撑原因不能用液压试验时，或设备容积较大时一般采用气压试验气密性试验：介质为高度或极度危害介质，或不允许有泄露。 7 应力校核
气压试验时，容器壳体的环向薄膜应力值不得超过试验温度下材料屈服点的80%与圆筒的焊接接头系数的乘积。 8 安全性 由于气压试验的危险性比液压试验高，气压试验比液压试验对安全防护的要求高,除了要有必要的保护措施外，还要有试验单位的安全部门人员在现场监督。 另外还需注意气压试验的具体要求:行气压试验的容器,对其A、B类焊接接头，进行100%射线或超声检测。根据《容规》95条，气压试验时，容器壳体的环向薄膜应力值不得超过试验温度下材料屈服点的80%与圆筒的焊接接头系数的乘积。 水压试验和气密试验是有区别的，主要区别是： 试验的目的不同，水压试验的目的是容器或管道的强度试验;而气密试验的目的是检验容器或管道整体的密封性，如盛装极度和高度危害介质时要在水压试验后还得进行气密试验。 2.试验压力不同，水压试验的压力比气密试验要高，而气密试验一般取1.0倍的设计压力。 3.通常情况，气密性试验是在强度试验(水压试验)合格后进行的。 容器的耐压试验又称强度试验，其目的是通过超压试验，对容器整体强度进行的一次全面综合检验，是对容器选材、设计计算、结构以及制造质量的综合检查，同时通过容器的短时超压作用，有可能减缓某些局部区域的峰值应力，在一定程度上起到消除或降低残余应力、边缘应力，使容器中的应力趋于均匀。耐压试验包括液压实验和气压试验，由于气压试验比液压试验存在较大的危险性，主要是由于气体的可压缩性，气压试验一旦发生破坏事故，不仅要释放积聚的能量，而且要以最快的速度恢复在升压过程中被压缩的体积，其破坏力极大，相当于爆炸时的冲击波。所以能采用液压试验的必须采用液压试验，在不能采用液压试验的
供水管道水压试验记录表
供水管道水压试验记 录表
2017年农村饮水安全巩固提升工程 供水管道水压试验记录 施工单位：滕州市水利建筑安装公司试验日期年月日
给水管道水压试验记录填写说明 1.设计最大工作压力（Mpa）：由设计出； 2.试验压力（Mpa）：查表7. 3.15； 3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法 （1）达到试验压力的时间（t1）：观察记录； （2）恒压结束时间(t2)：观察记录； （3）恒压时间内注入的水量W（L）：观测记录； （4）渗水量q（L/min）：计算，q=W/（T1-T2）； （5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度； 实例： 某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。 第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。 （1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。 （2）根据实测观察，2小时内降压0.045 Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。 （3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。
（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km) 填表如下：
化工装置的强度试验和严密性试验,水压试验,气密性实验,泄露实验
化工装置的强度试验和严密性试验1.化工装置的强度试验（水压试验）
2.气密性实验的目的、条件和控制标准 3.气密性实验的方法（含真空度试验）
4.剧毒介质系统的泄漏量试验
5.特殊情况下的气压强度试验
有人说气密性及严密性 CJJ33-2005 严密性试验介质宜采用空气，试验压力应满足下列要求： 1. 设计压力小于5 kPa 时，试验压力应为20 kPa 。 2. 设计压力大于或等于 5 kPa 时，试验压力应为设计压力的1.15倍，且不得小于0.1 MPa 。 12.4.4 试验时的升压速度不宜过快。对设计压力大于0.8Mpa的管道试压，压力缓慢上升至30%和60%试验压力时，应分别停止升压，稳压30min，并检查系统有无异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。 12.4.5 严密性试验稳压的持续时间应为24 h ，每小时记录不应少于1次，当修正压力降小于133 Pa 为合格。修正压力降应按下式确定： ⊿P’=(H1+B1)-(H2+B2)(273+ t1)/(273+ t2) (12.4.5) 式中：——修正压力降（Pa）； H1、H2 ——试验开始和结束时的压力计读数（Pa ）； B1、B2 ——试验开始和结束时的气压计读数（Pa ）； t1、t2 ——试验开始和结束时的管内介质温度（℃）。 12.4.6 所有未参加严密性试验的设备、仪表、管件，应在严密性试验合格后进行复位，然后按设计压力对系统升压，应采用发泡剂检查设备、仪表、管件及其与管道的连接处，不漏为合格。 新容规上泄露实验包括气密性试验、氨检漏试验、卤素检漏试验、氦检漏试验 气密性试验与泄漏性试验不是一回事。一般来说，气密性试验对所有有压力的管道都有这个要求，但泄漏性试验只对有 毒、易燃、易爆、高危害的介质有这种要求。如要求做泄漏性试验，一般来讲，那就不必再做气密性试验了。但反过来
压力管道水压试验方案
XXX工程第1标段 水 压 试 验 方 案 编制人： 审核人： 审批人： XX公司
年月日 目录 一、工程概述 (1) 二、编制依据 (1) 三、压力管道的水压试验方法和试压分段计划 (1) （一）试压分段计划 (1) （二）、试压管段封板后的后背设计 (2) （三）DN1800堵板设计计算： (2) （四）压力管道水压功能性试验 (5) 四、注意事项 (9) 五、材料与设备 (10) 六、试验组织机构 (11) 七、水压试验时间安排 (12)
一、工程概述 XXX总公司承建的XXX工程第Ⅰ标段DN1800钢管施工，起点K0+000，终点K4+230，总长4230km。材质为Q235B型钢管，壁厚分为22mm，20mm，16mm，钢管接口形式为CO2气体保护焊接，焊缝质量等级为Ⅱ类焊缝，无探伤检测比例为50%。 焊缝的探伤检测合格后，分段对压力管道的强度和严密性进行试验，其试验方法采用水压试验法，工作压力为0.6MPa,试验压力为 0.9MPa。管道试压合格后再分段进行防腐。 二、编制依据 1）“XXX工程”施工图纸。 2）GB50268-2008《给水排水管道施工及验收规》。 3）GB50236-98《现场设备、工业管道焊接工程施工及验收规》。 三、压力管道的水压试验方法和试压分段计划 （一）试压分段计划 按相关规，水压试验不超过1km一段为宜；设计另有要求的除外。 本标段计划分为四段试验，第一段由K0+000至K1+.315，第二段K1+.315至K2+342；第三段K2+342至K3+224.264；第四
段K3+224.264至K4+230。 该分段考虑主要是在高点设计有排气阀，低点设计有放空阀，基本在1km左右，长度均匀，排水方便。因为本工程大部分管线都是顶管，根据现场实际情况，只有第二段K1+.315至K2+342稍长，但可以满足要求。 （二）、试压管段封板后的后背设计 根据设计和规的要求，本标段的管道封板后的后背设计，采用型钢支撑和顶托，支撑在顶管工作井的墙体上；大开挖的末端采用混凝土墩做后背支撑在基坑的土体上。 后背的压力验算： 设计最大试验压力：0.9MPa，即900KN/㎡ 二个封板的面积：π×0.92×2=5.㎡ 后背的总推力：900×5.=4578.12KN 后背的总面积：10m×5.4m=54㎡ 后背的压力：4578.12/54=84.78KN/㎡ （三）DN1800堵板设计计算： ①材料的选用及焊接方式：钢管段试压堵板采用δ=24㎜钢板加24㎜厚筋板井字肋，肋板上再加腹板。 ②水传至堵板的总推力为： N=π/4·D2·P=0.785×1.772×1.05×106=2582.3kN
气压实验与水压实验区别备课讲稿
气压实验与水压实验 区别

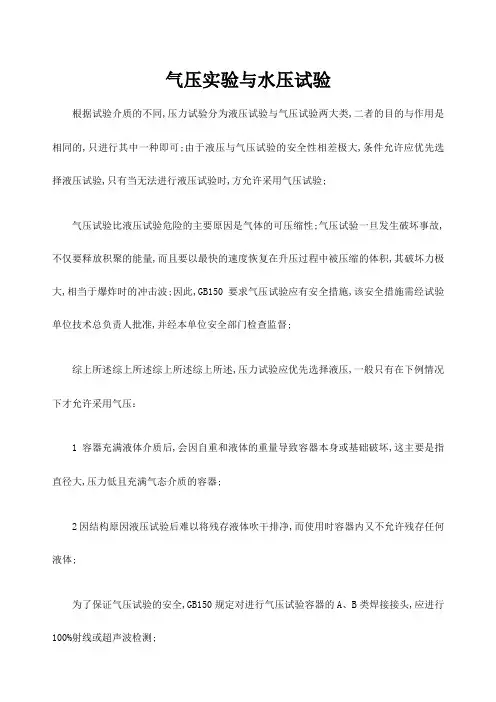

气压实验与水压试验 根据试验介质的不同，压力试验分为液压试验与气压试验两大类，二者的目的与作用是相同的，只进行其中一种即可。由于液压与气压试验的安全性相差极大，条件允许应优先选择液压试验，只有当无法进行液压试验时，方允许采用气压试验。 气压试验比液压试验危险的主要原因是气体的可压缩性。气压试验一旦发生破坏事故，不仅要释放积聚的能量，而且要以最快的速度恢复在升压过程中被压缩的体积，其破坏力极大，相当于爆炸时的冲击波。因此，GB150要求气压试验应有安全措施，该安全措施需经试验单位技术总负责人批准，并经本单位安全部门检查监督。 综上所述综上所述综上所述综上所述，压力试验应优先选择液压，一般只有在下例情况下才允许采用气压： （1）容器充满液体介质后，会因自重和液体的重量导致容器本身或基础破坏，这主要是指直径大，压力低且充满气态介质的容器。 （2）因结构原因液压试验后难以将残存液体吹干排净，而使用时容器内又不允许残存任何液体。 为了保证气压试验的安全，GB150规定对进行气压试验容器的A、B类焊接接头，应进行100%射线或超声波检测。 水压试验和气压试验的系数是不同的，同样设计压力的容器，作水压试验的实验压力为设计压力的1.25倍；做气压试验的试验压力为设计压力的1.15倍。不过气压试验的确比水压试验危险的多。GB150规定,容器制成后应进行压力试验,压力试验特指耐压试验. 压力试验一般采用液压试验。试验液体按照GB150第10章要求。对于不适合做液压试验的容器。例如容器内不允许有微量残留液体，或由于结构原因不能充满液体的容器，可采用气压试验，进行气压试验必须满足GB150中10.9.5的要求。 容规第50页：
供水管道水压试验记录表23666
2017年农村饮水安全巩固提升工程供水管道水压试验记录
给水管道水压试验记录填写说明 1.设计最大工作压力（Mpa）：由设计出； 2.试验压力（Mpa）：查表7. 3.15； 3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法 （1）达到试验压力的时间（t 1 ）：观察记录； （2）恒压结束时间(t 2 )：观察记录； （3）恒压时间内注入的水量W（L）：观测记录； （4）渗水量q（L/min）：计算，q=W/（T 1-T 2 ）； （5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度； 实例： 某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。 第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。 （1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。 （2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。 （4）观察得知：达到试验压力的时间（t 1）为8：30′，恒压结束时间（t 2 ）为10：30′，有 效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量q= W/ （T 1-T 2 ）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km) 填表如下：
供水管道水压试验记录表
共享知识分享快乐 2017年农村饮水安全巩固提升工程 供水管道水压试验记录 施工单位：滕州市水利建筑安装公司试验日期年月日工程名称2017年农村饮水安全巩固提升工程 地段 管径试验段长度 管材接口方式 （mm）L（m） 工作压力（MPa）试验压力 （MPa） 10分钟降压值 （MPa） 达到试验压力恒压结束 试次数 注的时间t1时间t2 验 水1 方 法2 法 3 评语强度试验严密性试验
共享知识分享快乐 施工单位设计单位监理单位施工班组 建设单位 参加单位 及人员 给水管道水压试验记录填写说明 1.设计最大工作压力（Mp a）：由设计出； 2.试验压力（Mp a）：查表7. 3.15； 3.10分降压值（Mp a）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法 （1）达到试验压力的时间（t）：观察记录； 1 （2）恒压结束时间(t)：观察记录； 2 （3）恒压时间内注入的水量W（L）：观测记录； （4）渗水量q（L/min）：计算，q=W/（T-T）； 12 （5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度； 实例： 某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。 第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。 （1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6Mpa。
系统的水压试验压力
问题与答复（5） 问：如何确定和提出采暖和空调水系统的水压试验压力？ 答复：在设计文件的设计及施工说明中，常可以见到“系统的水压试验压力按照施工质量验收规范的规定”的说法，把确定水压试验压力的责任，让给了施工单位，这是不妥的。 因为，在《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）和《通风与空调工程施工及验收规范》（GB 50243-2002）这两个标准中，都提出：①“试验压力应符合设计要求。当设计未注明时，应符合下列规定……”； ②试验压力按照工作压力确定。 因此，执行《建筑给水排水及采暖工程施工质量验收规范》和《通风与空调工程施工及验收规范》这两个标准的规定，有两个问题需要明确：第一，应直接给出水压试验压力或工作压力的具体数值。例如:《建筑给水排水及采暖工程施工质量验收规范》规定: 蒸汽、热水采暖系统，应以系统顶点的工作压力加0.1MPa（高温热水系统应为系统顶点的工作压力加0.4MPa），同时在系统顶点的试验压力不小于0.3MPa。塑料管或复合管，系统顶点的工作压力加0.2MPa，同时在系统顶点的试验压力不小于0.4MPa。 如果设计不给出“工作压力”或“系统顶点的工作压力”，施工单位是难以确定水压试验压力的。即使对于设计人，在实际工程应用中，“系统顶点工作压力”也不易确定。从原理上讲，系统任意点工作压力是静压力加水泵形成的动力水头之和。然而，在进行个体项目设计时，冷热源循环水泵常未选定，即使已选定，水泵的工作点也会随管网阻力特性而改变，而且计算点的水泵作用动力水头，还需减去从水泵出口至计算点的水头损失。 因此，实际上只能执行上述规定中“顶点试验压力不得小于0.3MPa”的附加条件，即简化为：对非高温热水、非塑料管或非复合管，水压试验压力应为系统静压加0.3MPa。（可取整数） 第二，水压试验压力必须明确所对应于何标高（一般以±0.000为基准面）。※例如：采暖系统的顶点相对于±0.000是50m，开式膨胀水箱最高水位高于系统顶点2m，系统静压相对于±0.000是52m。如果水压试验的压力表设在±0.000
压力管道水压试验解决方法
国电克拉玛依2×350MW 热电项目 配套热网工程 压力管道分段水压试验作业指导书 编制： 审核： 审定： 山东兴润建设有限公司
一、工程概况： (2) 二、水压试验程序流程图 (2) 三、水压试验指挥小组 (2) 四、前期准备 (3) 五、管线试压 (3) 六、分段试压各段划分表 (5) 七、注水与排水方案 (5) 八、安全防范与管理措施 (5)
、工程概况： 本工程为：国电克拉玛依2×350MW热电项目配套热网工程管网施工A标段：电厂围墙出口一米至217国道DN1200主管线7.05km。本工程供热设计温度：管网供/回水温度135℃/80 ℃，设计压力：本 标段管道设计压力为2.5MPa。根据设计要求及施工特点，特编制本试压方案以确保本工程热力管道质量满足要求。 、水压试验程序流程图如下： 三、水压试验指挥小组： 项目经理部针对管道试压组建了试验指挥小组，以生产经理张德新为组长，技术负责人张吉春为副组长，辛留更、张中华、刘兴忠等一批有丰富的施工经验的技术人员为试压小组成员：
四、前期准备 （1）试压用的压力表必须经过校验，并在有效期内使用。压力表的精度不低于1.5 级，量程为0～4.0MPa，表盘直径为150mm，最小刻度为每格读数0.01Mpa。在试压中至少使用2 块压力表, 打压端及末端（排气端）各一块,在其余方便加压力表处也应加设压力表。 （2）、电动试压泵应开关灵活，其工作压力应能满足试验压力的要求。 （3）、加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。 （4）、试压用的水源和电源应准备齐全，且水质应清洁无污。五、管线试压 （1）根据管道进水口的位置和水源距离，设置打压泵，接通管道，安装好压力表，监视系统的压力下降。检查全系统的管道阀门关闭状况，观察其是否满足系统或分段试压的要求。连通上述流程向管线内注水，在管道最高点安装放空阀，管道注满水待水温一致管道内的空气排完后，关闭放空阀门，开始进行水压试验。升压：水压试验前，应多次进行初步升压试验方可将管道内的气体排尽，当且仅当确定管道内的气体排尽后，才能进行水压试验。出现下列3 种情况表明管道内的气体未排干净，应继续排气：A、升压时，水泵不断充水，但升压很慢；B、升压时，压力表指针摆动幅度很大且读数不稳定；C、当升压至80%时，停止升压，打开放水阀门，水柱中有“突突”的声响并喷出许多气泡。升压时要分级升压，每次以0.2Mpa 为一级，每升一级检查管身及接口，
水压试验的全过程
1．一般要求 管道安装完毕后，应按设计要求对管道系统进行压力试验。按试验的目的可分为检查管道力学性能的强度试验、检查管道连接质量的严密性试验、检查管道系统真空保持性能的真空试验和基于防火安全考虑而进行的渗漏试验等。除真空管道系统和有防火要求的管道系统外，多数管道只做强度试验和严密性试验。管道系统的强度试验与严密性试验，一般采用水压试验，如因设计结构或其他原因，不能采用水压试验时，可采用气压试验。 （1）压力试验应符合下列规定： 1）压力试验应以液体为试验介质。当管道的设计压力小于或等于0.6MPa时，也可采用气体为试验介质，但应采取有效的安全措施。脆性材料严禁使用气体进行压力试验。 2）当现场条件不允许使用液体或气体进行压力试验时，经建设单位同意，可同时采用下列方法代替： A、所有焊缝（包括附着件上的焊缝），用液体渗透法或磁粉法进行检验； B、对接焊缝用100％射线照相进行检验。 3）当进行压力试验时，应划定禁区，无关人员不得进入。 4）压力试验完毕，不得在管道上进行修补。 5）建设单位应参加压力试验，压力试验合格后，应和施工单位一同按规范规定填写管道系统压力试验记录。 （2）压力试验前应具备的条件： 1）试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。 2）管道上的膨胀节已设置了临时约束装置。 3）试验用压力表已校验，并在周检期内，其精度不得低于1.5级，表的满刻度值应为被测压力的1.5～2倍，压力表不得少于2块。 4）符合压力试验要求的液体或气体已经备齐。 5）按试验的要求，管道已经固定。 6）对输送剧毒流体的管道及设计压力大于等于10MPa的管道，在压力试验前，下列资料已经建设单位复查： A、管道组成件的质量证明书； B、管道组成件的检验或试验记录； C、管子加工记录； D、焊接检验及热处理记录； E、设计修改及材料代用文件。 7）待试管道与无关系统已用盲板或采取其他措施隔开。 8）待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 9）试验方案已经过批准，并已进行了技术交底。 2．水压试验的程序、步骤、方法 水压试验的程序、步骤方法如下： 1）连接。将试压设备与试压的管道系统相连，试压用的各类阀门、压力表安装在试压系统中，在系统的最高点安装放气阀、在系统的最低点安装泄水阀。 2）灌水。打开系统最高点的放气阀，关闭系统最低点的泄水阀，向系统灌水。试压用水应使用纯净水，当对奥氏体不锈钢管道或对连有奥氏体不锈钢管道或设备的管道进行试验
