建筑专业施工图自校及拍图要点

建筑专业施工图自校及拍图要点 9.1 建筑与结构 9.1.1图纸标识核对项目名称、项目编号、子项名称、子项编号是否一致； 9.1.2 说明：核对项目概况、建筑高度、室外标高、室内正负零标高、抗震设防烈度、墙体材料等是否一致； 9.1.3 平面图： A. 结构基础图 ⑴平面内容是否一致，轴网及轴网编号是否一致； ⑵基础平面尺寸，地下室墙体、柱平面尺寸及定位是否一致； ⑶电梯基坑、集水坑的平面位置、坑底标高是否一致； ⑷有地下室——结构底板板面标高（绝对标高）与建筑标高以及建筑总说明注明的地下室建筑面层厚度是否一致； ⑸无地下室——结构基础梁梁顶标高（绝对标高）与建筑正负零标高以及建筑总说明注明的地面建筑面层厚度是否一致，底层地面或基础平面的基础梁、拉梁、承台等是否对设备管沟及雨污水管等有影响，是否已考虑避让； B. 结构柱、剪力墙平面图 ⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致； ⑵墙、柱平面尺寸及定位是否一致，剪力墙与梁的偏心是否与建筑吻合； ⑶建筑、结构图纸地下室外墙是否反映预留洞口或预埋穿管的位置、大小、标高？是否一致？ ⑷地上剪力墙留洞尺寸及标高是否一致，是否满足建筑（吊顶）要求

⑸建筑、结构图纸是否已反映风机房墙体及风井留洞？ C. 结构各层梁板图 ⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致； ⑵结构降板高度与建筑总说明注明的楼屋面板建筑面层厚度是否一致？建筑图特别注明的结构标高是否与相应结构图一致？ ⑶核对建筑及设备留洞（电梯井道、楼梯间净宽、风井、设备留洞、设备吊装孔）是否考虑结构梁宽，特别是结构转换处要考虑结构梁的宽度变化、剪力墙收分处考虑剪力墙的厚度变化； ⑷结构梁布置是否满足建筑使用功能需要及空间美观和风水需求？（如住宅户内客厅及餐厅上方梁位置是否合理，次梁是否裸露在走道上方） ⑸全面复核梁下净高（尤其是最大梁高处）是否满足设备安装后的各建筑空间最小净高要求（注意结构降板、坡道入口处等）。例如，复核走道、餐厅、客厅、厨房、卫生间等净高；复核地下车库净高； ⑹幕墙根部是否设置结构地梁，尤其是地下室顶板降板区域； ⑺复核防火卷帘上方是否有管线敷设足够的管道敷设空间； ⑻阳台、露台、卫生间、室外平台等部位是否考虑了特殊降板，采暖地面和非采暖地面的降板厚度是否区分；需要设置排水沟的房间（例如水泵房、热交换站、地下车库）是否考虑排水沟的构造厚度，需要设置电缆沟的房间（如开闭所、变电所）是否考虑了特殊降板； ⑼结构降板区域上翻梁不应影响排水、管线及建筑使用功能；地下室顶板上翻梁不应影响室外排水沟、室外管线、室外扶梯底坑等布置； ⑽结构板边线与建筑内容是否一致（特别是玻璃幕墙及有通窗的部位）； ⑾设备用房及屋面设备基础的平面位置及尺寸是否一致； 9.1.4 立面图： ⑴周边梁高与建筑立面是否一致；外立面各层窗顶标高建筑、结构是否一致？ ⑵立面空调板、阳台板、雨篷板、造型挑板标高与建筑立面是否一致？ ⑶女儿墙标高变化是否一致？

绘制建筑施工图的步骤

绘制建筑施工图的步骤： l.平面轴线的确定开间与进深、有多少开间，有多少跨房间，先要明确。一般建筑工程设计图纸平面尺寸用毫米（mm）表示。应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致 2.画样体、柱子平面轴线画好以后可画墙体和拄子。 3.画门窗及门窗的定位尺寸，将门窗统一编号，以编制门窗表。 4.画建筑外墙总长轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。通常在建筑的首层平面须标注建筑外围总长尺寸。 5.绘制立面图建筑师一般绘制立面图用1：100或1：200的比例，首先要确定层数。然后根据余设计方案确定地坪线、绘画墙、门窗，最后加粗轮廓线。注意加粗地坪线、台阶以及轮廓。立面图须标注门窗高度、层高及建筑总高尺寸。 6.绘制剖面图根据梁板和柱的受力体系，确定层高、画尺寸线。注明标高，且应与平、立面图一致。在平面图上，注明剖切位置，剖切方向及向图索引，在剖面图上注明室外地坪标高，以及室内地面及各层标高。依次画上去，最后画屋顶。屋顶是平屋顶还是披屋顶？不管是平屋顶还是坡屋顶，都要在屋顶平面和剖面图上注明找坡方向，坡度，排水沟位置等等。平、立、剖面画完后。就是做具体详细的工作。确定材料、构造尺寸、用什么规格的管道等并绘制大样图。外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。 7.怎样画施工图的节点大样建筑师应该对应平、立、剖面图画檐口节点大样、画墙体、门窗大样，画楼梯、厨厕、阳台等节点大样。基础大样及落水管位置，电器设备如电冰箱、洗衣机等的设置也宜在建筑的平面或大样图中有所标明。总之，应在节点构造中注明尺寸、材料、规格和做法。然后列出门窗表。值得指出的是，建筑师在做施工图的初始阶段。甚至于在方案设计阶段就应该与其它各工种沟通，相互提设计

施工图设计提资深度规定-适用各专业

施工图设计提资深度规定一次提资及返资 l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。建筑工程施工图设计互提资料深度要求 1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。 1.1总平面及竖向设计图 1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。 1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。 1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。 1.1.4地面雨水排向。 1.1.5自然地形地貌。 1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。 2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。 2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。 2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。 2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。有吊车的建筑应注明型号、吨位、跨度、轨顶标高、行驶范围。 2.1.3注明房间名称，当有特殊要求（如防火、防爆、恒温、无菌及较重荷载时）应同时注明。 2.1.4 门窗编号，门的开启方向，门洞宽和高。 2.1.5一般情况下注三道尺寸（门窗宽度与轴线关系、开间尺寸、外包尺寸），当有内隔墙时应标明其位置尺寸。 2.1.6 轴线编号。 2.1.7室内外标高、各层标高、阳台、外廊、浴厕、地坑等标高、窗井、楼地面局部降低处

建筑专业施工图技术措施样本

建筑专业施工图技术措施（住宅）一 . 住宅 1. 门窗 1.1. 住宅入户门及内门洞口尺寸（未注明者均为单开门） 1.2. 入户门垛尺寸不小于100，户内门垛尺寸不小 50。 1.3. 相同类型房间窗洞口尺寸应统一，原则上为开间轴线尺寸，两边各留 750.主卧室以及开间》3300的房间窗宽不小于1800 ,次卧室窗宽不小于1200，起居厅处阳台推拉门洞口宽不小于2400,且当厅开间大于4米时，门洞口宽不小于 3000。遇门连窗时，门洞不小于800. 1.4. 凸窗窗台高一般取450或根据立面需要，凸窗台板外缘凸出外墙面 500（做空调板的不小于600）。凸窗顶板面应在墙根处设导流槽或顶面外坡1%,以免存水。 1.5. 一般窗台高度900，低窗台高为450,厨房卫生间窗台高1000 （以楼层标高H 算起）。一般落地窗根部应做结构上反 150高反槛。 1.6. 夕卜门窗的可开启面积不应小于规范要求的最小窗地比和通风面积。门窗可开启面积应扣除门窗框部分 1.7. 门窗统一编号要求：铝合金门窗（参照图集代号02J603-1）天窗（参考图集05J621-1）其他

**门窗涉及到防火要求的，在编号后面标注（甲）、（乙）、（丙），区分类别；同编号门涉及到开启方向左右的后面加编号A—左开、B—右开，内外开启的a—内开、b—外开，如HM1021A HM1021A乙） 1.8. 低窗防护：二层以上外窗（外有阳台及平台者除外）以及一层室内外高差大于600 的外窗，当窗台高度小于900时，应采取防护措施。 1.9. 门窗尺寸要求： 1.9.1. 窗顶标高一般在层高小于3米时取H + 2.40，或根据立面需要。 1.9. 2. 阳台门洞门洞可开启扇高度不小于2000。 1.9.3. 单扇推拉门宽一般700W a＜1100,双扇推拉门门洞宽不应小于1600。 1.9.4. 平开窗开启扇宽度W 650,且应＞400，高度W 1500。 1.10. 有视线干扰的卫生间窗宜采用磨砂玻璃或压花玻璃. 1.11. 外墙门窗不得有排水管。 1.1 2. 玻璃幕墙由专业公司进行二次设计。 1.13. 当有玻璃幕墙跨越楼层时，应绘制节点图详细表达楼层处的防火、隔音及安全做法。 1.14. 所有门窗的标注尺寸标明为洞口尺寸。（采用low-e等节能玻璃时应注明使用节能玻璃的部位玻璃遮蔽系数）。 1.15. 厨房、卫生间、楼梯间等采用单玻。楼梯间等公共部位开启方式应采用翻窗。 2. 楼面标高 2.1. 各部位标高及降板 2.2. 阳台建筑标高 2.2.1. 一般不注阳台建筑标高，注板上皮结构标高并标明口：H—0.13结。 2.2.2. 阳台四周（门洞口及墙除外），翻边边上皮标高均为：楼地面标高+ 100 3. 墙体 3.1. 内外墙上留洞均应有水平和竖向定位，结构构件上留洞均应在建筑图上标注。预留洞包括空调洞口、油烟机洞口、排风扇洞口、电缆桥架洞口等 3.2. 室内墙厚与梁宽不一致时，保证墙面平整的优先级别顺序为：户内楼梯间〉起居室（含走廊）＞主卧室〉次卧室＞厨卫等其它功能房间。 3.3. 卫生间周边墙（除门洞口外）下应做砼反槛，砼C20,宽同墙厚，反槛顶面做至标高 H+0.20 3.4. 卫生间隔墙定位应与结构中梁的定位一致。 3.5. 当砖砌外墙上设有外挑板时（如雨篷、遮阳板及装饰挑沿等），挑板根部应做100 高砼防水反槛。 3.6. 一层房间砖墙直接接触地面土时，砖墙身应按有关标准设防潮层。

建筑施工图设计规范及深度规定

建筑施工图设计规及深度规定一版面 1、以标准层图副大小为基准，一般情况下只一种高度大小图副。长度加长增加一种。特殊情况特殊对待。 2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改家具图库以给定的家具图库图层为准。 3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25. 详图线宽控制？ 4、封闭阳台为三根线表示、不封闭阳台为两根线表示。 5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。二平面图 1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。 2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。

细部尺寸——建筑物构配件的详细尺寸。外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系； 4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。即都与轴线发生关系。 5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。钢筋混凝土墙应表示为异形柱，不允粗单线绘制。部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸； 6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注） 7、门窗编号要注全。“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图； 8、门的开启向和形式应在平面图上区别表示： 1000以下门的开启式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待 9、室外、各层楼地面均应标注标高； 10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。 11、房间名称——各类建筑的平面均应注明房间名称或编号； 12、房间面积——住宅单元放大平面应注出各房间使用面积、阳台面积，在图中注明各单元平面的使用面积、阳台面积和、建筑面积、本层建筑面积，其他类建筑各层平面亦宜在图名下注出建筑面积；

建筑设计施工图管理规范

设计施工图管理规范（草案）一、设计施工图质量把控：图纸的审核、确认和签署：现场施工图会审会审）流程如下：施工图外审（略）：施工图内部审核： 1、审核程序： 1-1、由设计负责人组织，由公司内部各专业责任工程师和项目现场工程师组成图纸会审小组，组织内部专项施工图会审，共同对图纸质量进行评估确认；经会审小组各专业责任工程师和其余小组其余成员审核后，在图纸会审单上签署意见进行确认；若对图纸质量（内容、深度、业主意见贯彻与否）持不同看法，应另附图纸修改意见书，对设计图纸中不满足业主要求的部分或存在矛盾的地方作详细批注。 1-2、设计负责人汇总各专业工程师意见，对各专业设计图纸中存在问题进行逐一审

核确认后，统一反馈设计图修改意见至设计单位修改图纸或对图纸中需修改和调整的部分进行书面确认。经设计书面确认后应立即分发给现场项目部、监理单位、施工单位等相关人员。 2、审图重点： 2-1、审查是否符合国家、行业、地方的有关强制性条文要求； 2-2 审查是否符合国家、行业和地方技术政策、经济政策和有关特殊规定； 2-3 审查设计标准是否过高或过低（高于或低于技术规范的要求）或存在和项目定位不符合的地方； 2-4 审查是否满足使用功能、安全等要求、维护和管理是否方便，有无安全及管理维护隐患等； 2-5审查图纸范围、内容、深度是否满足施工要求； 2-6审查是否正确表达业主方意图和合理建议； 2-7审查图纸中对设计规范和标准是否统一，是否存在相互矛盾的地方； 2-8审查各专业图纸中是否存在系统图和平面图不统一或相互矛盾的地方； 2-9审查在满足质量的条件下是否兼顾经济和成本控制的要求；现场施工图会审： 1、审核程序：

建筑工程施工图教材电子版

6.1 建筑工程图的基本知识建筑物按其使用功能，通常分为工业建筑、农业建筑、民用建筑。其中民用建筑根据建筑物的使用功能又分为居住建筑和公共建筑。居住建筑是指供人们生活起居用的建筑物，如住宅、宿舍、公寓、旅馆等；公共建筑是指供人们进行各项社会活动的建筑物，如商场、学校、医院、办公楼、汽车站、影剧院等。建筑物按建筑规模和数量可分为大量性建筑和大型性建筑。大量性建筑指建造数量较多、相似性大的建筑，如住宅、宿舍、商店、医院、学校等；大型性建筑指建造数嚣较少，但单幢建筑体量大的建筑，如大型体育馆、影剧院、航空站、火车站等。各种不同的建筑物，尽管它们的使用要求、空间组合、外形处理、结构形式、构造方式及规模大小等方面有各自的特点，但其基本构造是相似的，见图6-1。它们是由基础、墙或柱、楼板、地面、楼梯、屋顶、门窗等部分，以及其配件和设施，如通风道、垃圾道、阳台、雨篷、雨水管、勒脚、散水、明沟等组成。图6-1 房屋的组成

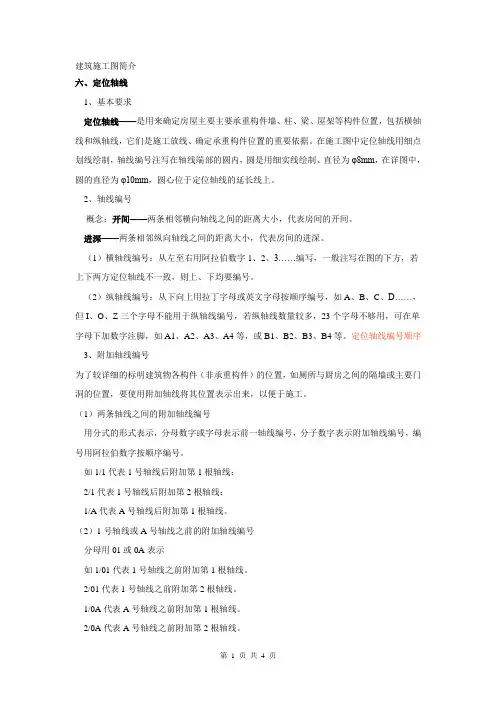

房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。故要求有关施工人员必须熟悉施工图的全部内容。 6.1.1 建筑工程图的内容房屋施工图按专业不同可分为建筑施工图(简称建施)、结构施工图(简称结施)、设备施工图（给水排水施工图、暖通施工图、电气施工图）(简称设施)和装饰施工图(简称装施)等。建筑施工图主要表达房屋建筑群体的总体布局，房屋的外部造型、内部布置、固定设施、构造做法和所用材料等内容，包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。其中, 图纸目录包括每张图纸的名称、内容、图号等; 设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。）结构施工图主要表达房屋承重构件的布置、类型、规格及其所用材料，配筋形式和施工要求等内容，包括结构布置图、构件详图、节点详图等。设备施工图主要表达室内给排水、采暖通风、电气照明等设备的布置、安装要求和线路铺设等内容，包括给排水、暖通、电气等设施的平面布置图、系统图、构造和安装详图等。装饰施工图主要表达室内设施的平面布置及地面、墙面、顶棚的造型、细部构造、装修材料与做法等内容，包括装饰平面图、装饰立面图、装饰剖面图、装饰详图等。由此可见，一套完整的房屋施工图，其内容和数量很多。为了能准确地表达建筑物的形状，设计时图样的数量和内容应完整、详尽、充分，一般在能够清楚表达工程对象的前提下，一套图样的数量及内容越少越好。 6.1.2 建筑工程图的规定画法建筑施工图应按正投影原理及视图、剖面和断面等的基本图示方法绘制。为了保证制图质量、提高效率、表达统一和便于识读，我国制定了国家标准GB／T 50001—2010《房屋建筑制图统一标准》和GB／T 50104—2010《建筑制图标准》，在绘制施工图时，应严格遵守标准中的规定。 1.比例建筑物形体庞大，必须采用不同的比例来绘制。对于整幢建筑物、构筑物的局部和细部结构都分别予以缩小画出，特殊细小的线脚等有时需要放大画出。建筑施工图中，各种图样常用的比例见第一章。 2.图线在建筑施工图中，为了表明不同的内容并使层次分明，须采用不同线型和线宽的图线绘制图形。图线按第一章介绍的规定和说明来选用。 3.定位轴线及其编号建筑施工图中的定位轴线是施工定位、放线的重要依据。凡是承重墙、柱子等主要承重构件，都应画上轴线来确定其位置。对于一些与主要构件相联系的非承重的次要构件，它的定位轴线一般用附加定位轴线。编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字依次编号。定位轴线用细单点长画线表示。并在线的端头画直径为8mm，详图上为10mm，在圆圈上编号。平面图上定位轴线应编号，宜标注在图样的下方与左侧。横向定位轴线应用阿拉伯数字，从左向右依次编写，竖向定位轴线应用大写拉丁字母，从下至上依次编写，其中I、O、Z不得采用。以免与数字1、0、2相混淆。如图图6-2所示。

建筑施工图(初步设计)制图方法

建筑施工图（初步设计）制图方法一、制图原则 1.规范化：依据国家制图规范和制图深度要求制图； 2.适用性：用通用软件和通用命令，以便团队协作。 3.可修改性：运用标准图层设置和制图方法，以便修正。 4.高效率：将每一张图分为基本确定部分、经常修改部分、一次成图部分，分步骤的绘图，每步骤尽量由向设计上级主管确认后进行下一步，以提高效率、节约时间。二、总平面制图方法（一）总平面图需要表达的内容 1.各项经济技术指标。 2.地块的区域位置图（根据需要绘制）。 3.地块的定位坐标。 4.地块与周边道路、环境的关系。 5.地块内的道路系统（车行、人行）、停车场、广场、绿地及建筑物的布置。 6.建筑物与红线的关系（建筑红线或建筑控制线）、建筑物与建筑物（场地内建筑及场地外建筑）之间的关系、建筑与道路系统之间的关系。 7.建筑物的名称、层数、高度及出入口位置。 8.比较简单的场地要表达竖向设计及土方图（初步设计及施工图阶段）。 9.指北针及比例或比例尺。（二）制图步骤 1．整理好各项原始数据:地块定位坐标、指北针、道路红线、建筑红线、建筑控制线、周边道路环境的反映、保留的地形地物及出图比例或比例尺。在非特殊情况下，绝对不可以移动电子版地形图上的用地红线位置!!之后才可以开始绘图。 2．确定方案后再开始绘图。如为规划方案应将方案草图扫描后再开始绘图。 3．先确定地块内道路中心线的定位。 4．绘制建筑在地块内的定位。参考：建筑控制线、防火间距、日照间距等。以上设计内容必须经设计负责人确认后，再进行下步的绘制。

5．绘制地块内广场、停车场、绿地的布置范围。补充完整整个道路系统（人行、车行）。注意：穿过建筑消防车道的设计。 6．补充完整其他广场、停车场、绿地及环境小品等细节的图纸内容。 7．比较简单的场地考虑竖向设计：周边道路最高点及最低点标高、地块内建筑室外标高、道路交叉点标高、道路的做法及断面。 8．标注：建筑名称、层数、高度及出入口位置，建筑物的长度和宽度（在初步设计或施工图中此长度和宽度应与平面图一致）、新建建筑物之间、新旧建筑物之间的间距，建筑物退红线的距离，如为正式报审文件，需标注建筑物角点坐标。 10.核算各项经济技术指标，并标于总平面图纸上（施工图除外）。三、平面制图方法：（一）平面制图所需要的原始资料： 1.总平面图； 2.平、立面方案； 3.确定出图比例；（二）制图步骤： 1.轴线 2.按出图比例，标轴线号及轴线标注；如果是住宅，应标好户型套内建筑面积,经项目负责人或工种负责人认可后才能进行下步工作！！ 3.承重墻及承重柱,应与结构专业核对清楚再进行下一步工作； 4.隔墙； 5.门窗（内门窗尽量准确，外门窗将来依据立面进行修改）； 6.各种管井洞口，应与设备专业核对清楚再进行下一步工作； 7.楼电梯及其他构件，注明楼电梯编号及详图索引； 8.如为方案图布置配景家具；如为初步设计或施工图只布置施工部分的构件，（如洗手池、坐便器等）并与各专业核对； 9.依据出图比例标注其他尺寸。（尺寸标准依据设计深度要求）四、立面制图：（一）立面制图需要的资料

建筑专业图纸深度要求

图纸深度与标注尺寸（同初步设计要求再增加相关项目）（1）总平面图1：500 根据线路专业在1：500地形图上提供的车站中心线和该条线路中心线的位置，将车站绘制在1：500地形图上（地下车站的外轮廓用粗虚线表示，地面出入口、风亭、地面站用粗实线表示），同时绘制外围轴线与外墙轮廓（外围轴线为细线，外墙轮廓为粗线）。示明以下内容：车站中心线、线路中心线, 城市坐标网坐标值、场地附近大型公建位置名称和指北针或风玫瑰；有空调的车站示明冷却塔的位置；出入口名称或编号；车站中心线处里程；车站中心线与线路中心线交点的坐标值；线路中心线与车站两端内墙面交点的坐标值（与线路专业提供的相同）。注明以下尺寸：车站中心线与出入口、风道和换乘通道的关系；出入口、风道、换乘通道的长、宽和非90度的角度变化尺寸；车站的长、宽外包尺寸；控制坐标（轴线）；线路中心线线间距；线路中心线至边墙间距；车站净宽；位于道路中的车站注明车站与道路中心线和道路红线的关系尺寸；车站中心线处±0.000与绝对标高的关系；室内外标高；自然地坪的绝对标高。应附两表：1、车站主要技术指标表：车站主体外包总长；车站主体标准段总宽；主体、出入口及通道、风道地下建筑面积，地面建筑面积和总建筑面积；中心里程处轨面高程、主体结构有效站台中心里程处的覆土厚度，若明、暗挖结合车站应区分明挖段和暗挖段各自的覆土厚度，出入口的数量/提升高度，风亭的数量等。 2、坐标表：对于明挖车站主体建筑施工图需对其各个变化角点增加坐标；对于暗挖车站需注明暗挖结构二衬墙体与线路中心线路交叉点的坐标（出入口、风道中心线与主体内侧坐标）。

对于车站附属建筑及主体建筑与关键性的构筑物之间的距离应在总图中表示出来。总图上还应表示线路曲线要素及车站方位角，区间人防隔断门，出入口及风道内的人防门及型号，非机动车停车场及规划公交站点、出租车停靠点等设施。（2）站厅层平面1：200 明示以下内容：承重墙、非承重墙、防火墙、防火分区分隔墙以及可拆墙、柱（结构柱和构造柱）和轴线及轴线编号；非付费区、付费区分隔栏杆；进出站方向；检票机和售、补票位置；环控机房、风道、风道防护门位置；风道竖井各部位房间名称；门开启方向；消火栓、地漏等位置，还应表示设备运输路径。注明以下尺寸：轴线尺寸；车站长宽外包尺寸；端头井尺寸；风道长宽外包尺寸；墙、柱尺寸；各种洞口长宽净尺寸及风道非90度转角角度值；各部位房间、进深净空尺寸；隔墙厚度及内部小走道净宽；付费区、非付费区长度；两端非付费区连通通道宽度；楼梯、自动扶梯位置控制尺寸；直升电梯长宽控制尺寸；车站中心线处的相对标高；各出入口处相对标高。（3）站台层平面图1：200 明示以下内容：承重墙，非承重墙防火墙、防火分区防火墙以及可拆墙和轴线及轴线编号；站台、风道、楼梯、直升电梯；自动扶梯及各部位房间名称；门开启方向和设在车站站台上的屏蔽门及端部的区间隔断门；车站中心线、站台端点、剖面图剖切符号的位置、编号及所在图纸的图号；站台板上各种检查孔位置；消火栓和指北针、风玫瑰；车行道中排水沟位置、坡向；地漏等位置，还应表示构造柱。注明以下尺寸：轴线、车站长、宽外包尺寸、端头井尺寸，风道长宽外包尺寸；墙、柱尺寸和车站净空尺寸；站台宽度、有效长度；线路中心线至站台边至边墙内侧距离（在曲线段注明加宽值，在竖曲线段注明

建筑物施工图由各个专业施工图组成

建筑物施工图由各个专业施工图组成 1.建筑施工图主要包括设计总说明.总平面图.各层平面图.屋面排水平面图.立面图.剖面图.建筑配件及节点详图.门窗表.装修表等 2.结构施工图主要包括结构设计说明.基础施工图.各层梁板模板图配筋图.楼梯模板图配筋图.梁表柱表剪力墙表.节点大样图等 3.给排水施工图主要包括各层给排水平面图.给排水系统图.设计说明.图例符号表等 4.暖通施工图主要包括各层采暖通风平面图.系统图.图例符号表.设计说明.设备表.详图等 5.电气施工图主要包括各层照明平面图.照明结线系统图.各层动力平面图.动力结线系统图.各层弱电平面图.弱电结线系统图.设计说明.图例符号表.设备表等 6.消防施工图主要包括各层消防平面图.各层疏散指示平面图.系统图.设备表.图例符号表等比较复杂或者专业性比较强地建筑物还有其他一些专业地施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中地一部分建筑地分类：低层建筑是指高度小于或等于10米地建筑,低层居住建筑为一层至三层.多层建筑是指高度大于10米,小于24米地建筑,多层居住建筑为四层至九层（其高度大于10米,小于28米）.高层建筑是指高度大于或等于24米,高层居住建筑为九层以上（不含九层,其高度大于或等于28米,小于100米）.超高层建筑是指高度大于或等于100米地建筑. 1.《住宅设计规范 GB 50096—1999(2003年版)》 1.0.3 住宅按层数划分如下：一.低层住宅为一层至三层； h<10或=10 二.多层住宅为四层至六层； 10

三.中高层住宅为七层至九层；24< H<28 四.高层住宅为十层及以上. H>28 2.《办公建筑设计规范JGJ 67-89》第1.0.3条办公建筑按高度划分应符合以下规定：一.建筑高度24m以下为低层或多层办公建筑；二.建筑高度超过24m而未超过100m为高层办公建筑；三.建筑高度超过100m为超高层办公建筑. 3.《民用建筑设计通则JGJ 37-87》第1.0.5条民用建筑高度与层数地划分一.住宅建筑按层数划分为：1～3层为低层；4～6层为多层；7～9层为中高层；10层以上为高层. 二.公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m地单层主体建筑）. 三.建筑物高度超过100m时,不论住宅或公共建筑均为超高层. 4.建筑抗震设计规范中3层～8层为多层；9层以上为高层. 5. 一般认为建筑总高度超过24m为高层建筑,建筑总高度超过100m为超高层建筑.小高层,人们一般把8层至12层地建筑称为“小高层”（各地概念有别）.小高层住宅一般一个单元一部电梯. 多层.高层.小高层.超高层...建筑设计规范.建筑抗震设计规范.建筑防火设计规范没有真正意义上统一规定.各个时代规定也不同！这也许就是未来地行业上应该做地工作,只有统一标准才能有好地协调工作！追问：军事设施属于甚么建筑啊回答：
